371 4-3. Manutenzione “fai da te”
4
Manutenzione e cura del veicolo
FT86_EL

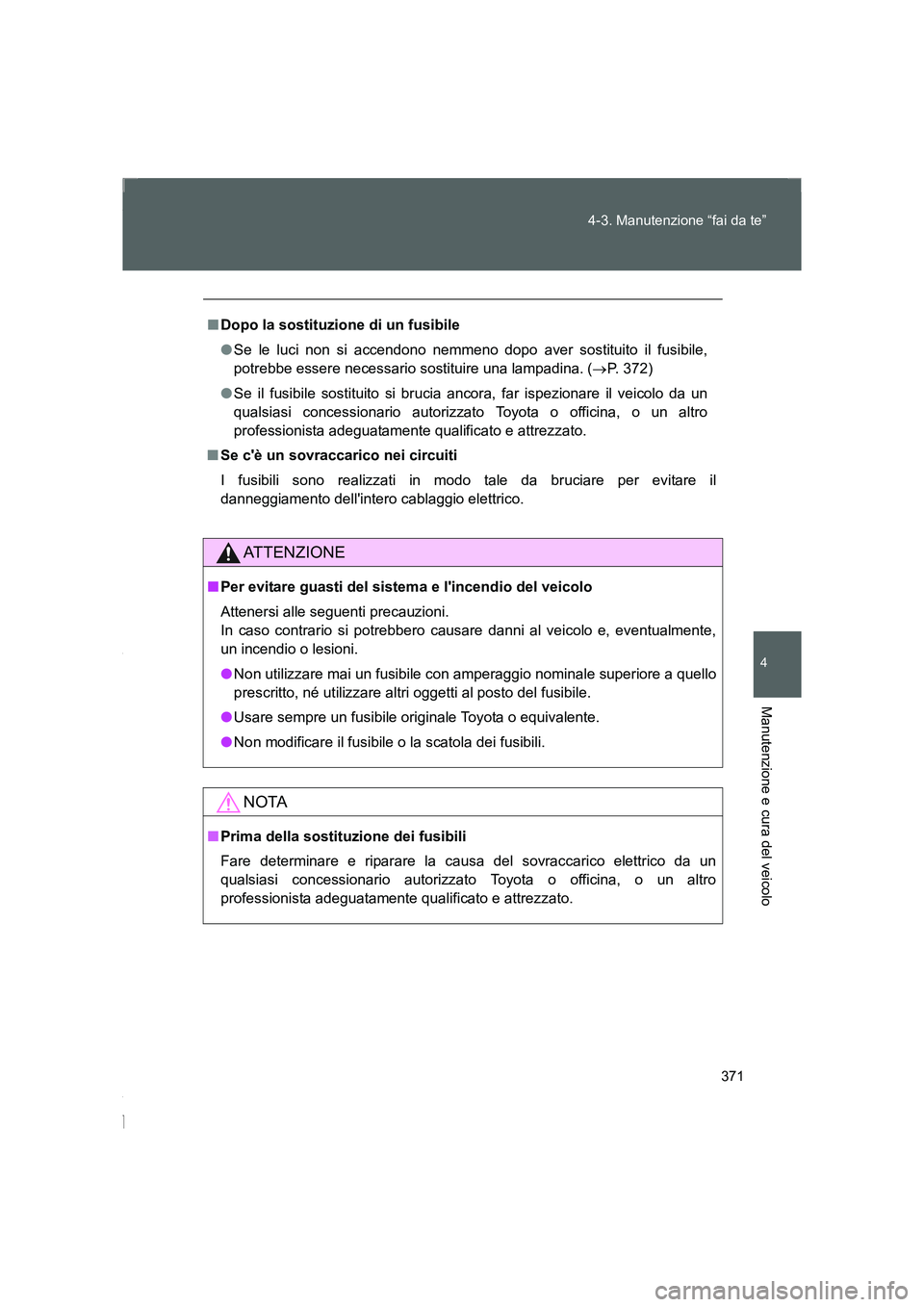

■Dopo la sostituzione di un fusibile
●Se le luci non si accendono nemmeno dopo aver sostituito il fusibile,
potrebbe essere necessario sostituire una lampadina. (→P. 372)
●Se il fusibile sostituito si brucia ancora, far ispezionare il veicolo da un
qualsiasi concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
■Se c'è un sovraccarico nei circuiti
I fusibili sono realizzati in modo tale da bruciare per evitare il
danneggiamento dell'intero cablaggio elettrico.
ATTENZIONE
■Per evitare guasti del sistema e l'incendio del veicolo
Attenersi alle seguenti precauzioni.
In caso contrario si potrebbero causare danni al veicolo e, eventualmente,
un incendio o lesioni.
●Non utilizzare mai un fusibile con amperaggio nominale superiore a quello
prescritto, né utilizzare altri oggetti al posto del fusibile.
●Usare sempre un fusibile originale Toyota o equivalente.
●Non modificare il fusibile o la scatola dei fusibili.
NOTA
■Prima della sostituzione dei fusibili
Fare determinare e riparare la causa del sovraccarico elettrico da un
qualsiasi concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
86_OM_EL_OM18064L.book 371 ページ ２０１５年４月３日　金曜日　午後２時３２分

372
4-3. Manutenzione “fai da te”
FT86_EL

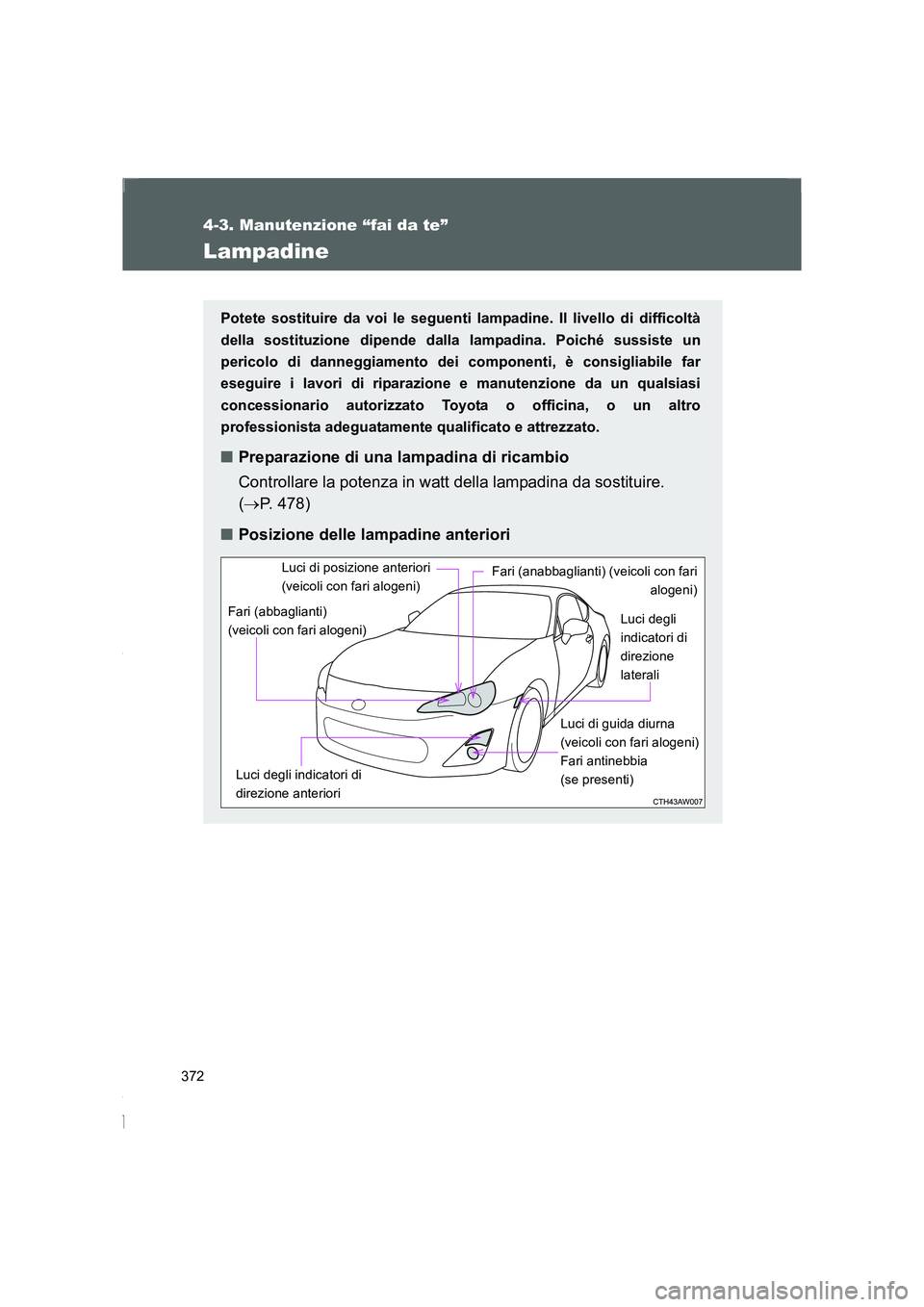

Lampadine
Potete sostituire da voi le seguenti lampadine. Il livello di difficoltà
della sostituzione dipende dalla lampadina. Poiché sussiste un
pericolo di danneggiamento dei componenti, è consigliabile far
eseguire i lavori di riparazione e manutenzione da un qualsiasi
concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
■Preparazione di una lampadina di ricambio
Controllare la potenza in watt della lampadina da sostituire.
(→P. 478)
■Posizione delle lampadine anteriori
Fari (abbaglianti)
(veicoli con fari alogeni)
Fari (anabbaglianti) (veicoli con fari
alogeni)
Luci degli
indicatori di
direzione
laterali
Luci degli indicatori di
direzione anterioriLuci di posizione anteriori
(veicoli con fari alogeni)
Luci di guida diurna
(veicoli con fari alogeni)
Fari antinebbia
(se presenti)
86_OM_EL_OM18064L.book 372 ページ ２０１５年４月３日　金曜日　午後２時３２分

373 4-3. Manutenzione “fai da te”
4
Manutenzione e cura del veicolo
FT86_EL

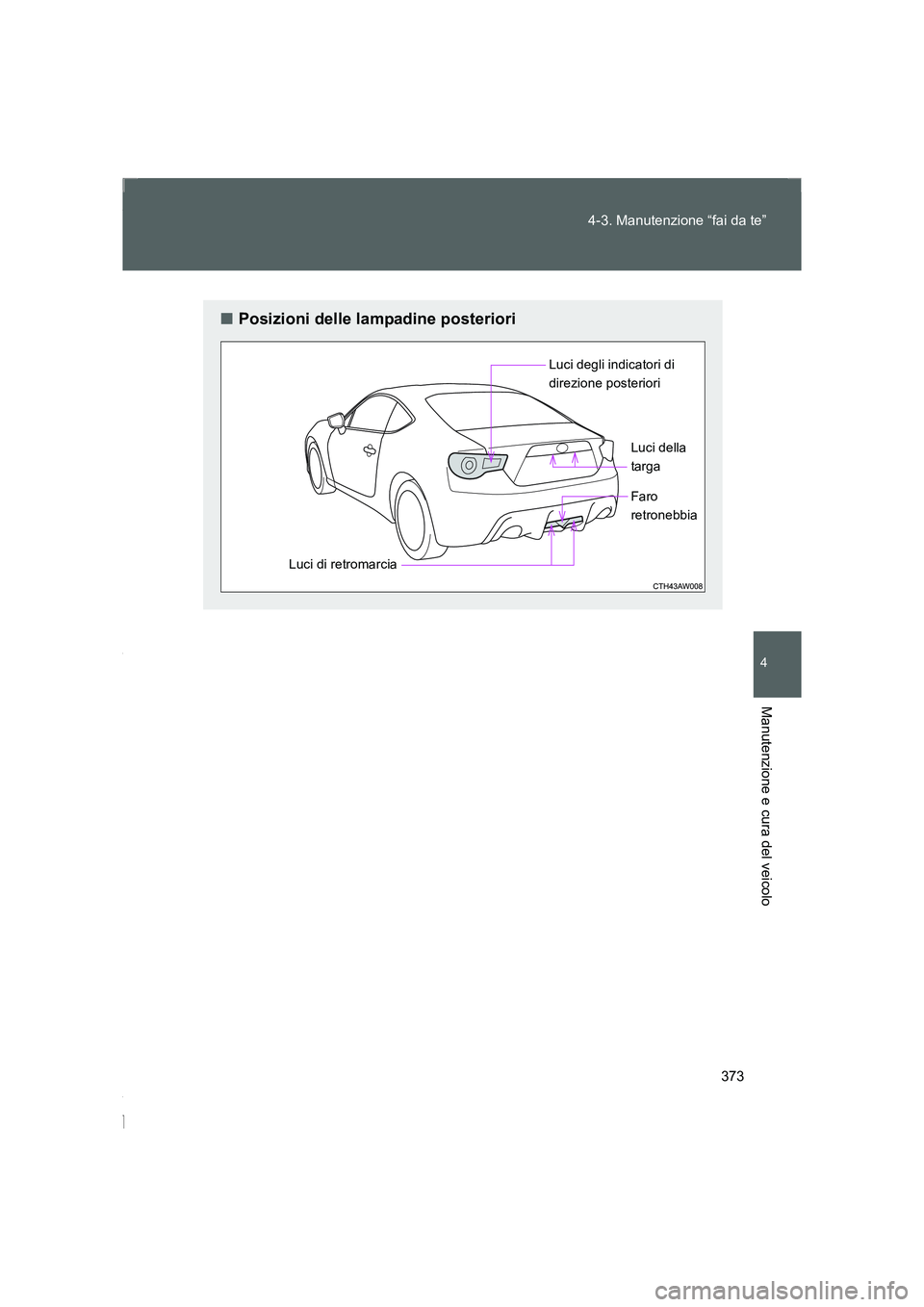

■Posizioni delle lampadine posteriori
Luci degli indicatori di
direzione posteriori
Luci di retromarciaLuci della
targa
Faro
retronebbia
86_OM_EL_OM18064L.book 373 ページ ２０１５年４月３日　金曜日　午後２時３２分

374 4-3. Manutenzione “fai da te”
FT86_EL

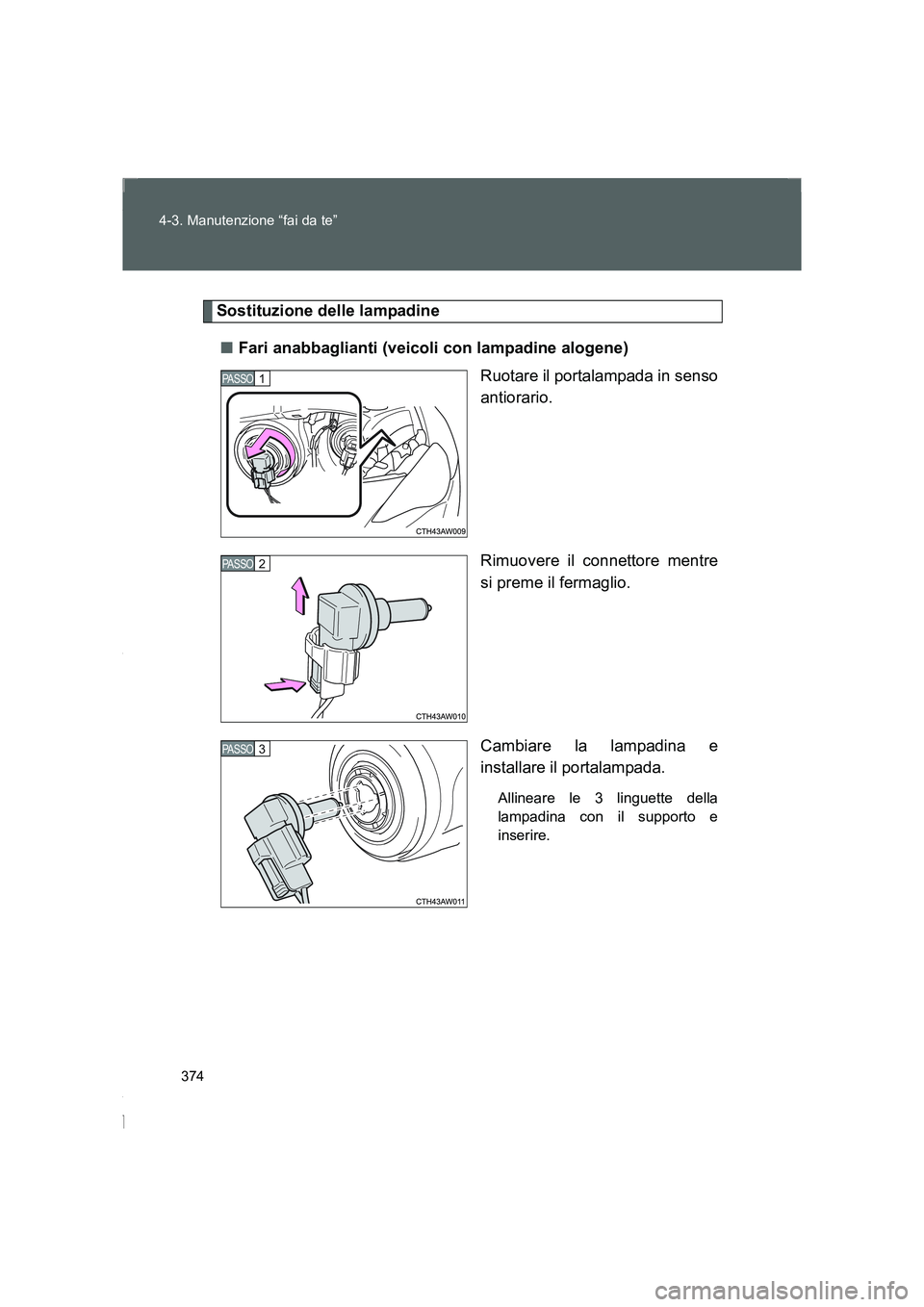

Sostituzione delle lampadine
■Fari anabbaglianti (veicoli con lampadine alogene)
Ruotare il portalampada in senso
antiorario.
Rimuovere il connettore mentre
si preme il fermaglio.
Cambiare la lampadina e
installare il portalampada.
Allineare le 3 linguette della
lampadina con il supporto e
inserire.
PASSO 1
PASSO 2
PASSO 3
86_OM_EL_OM18064L.book 374 ページ ２０１５年４月３日　金曜日　午後２時３２分

375 4-3. Manutenzione “fai da te”
4
Manutenzione e cura del veicolo
FT86_ELRuotare e serrare il
portalampada.
Smuovere leggermente il
portalampada per controllare che
non sia lento, accendere una
volta i fari anabbaglianti e
confermare visivamente che non
ci sia nessuna fuga di luce dal
supporto.
■Fari abbaglianti (veicoli con lampadine alogene)
Rimuovere il connettore mentre
si preme il fermaglio.
Ruotare il portalampada in senso
antiorario.
Installare una nuova lampadina.
Allineare le 3 linguette della
lampadina con il supporto e
inserire.
PASSO 4
PASSO 1
PASSO 2
PASSO 3
86_OM_EL_OM18064L.book 375 ページ ２０１５年４月３日　金曜日　午後２時３２分

376 4-3. Manutenzione “fai da te”

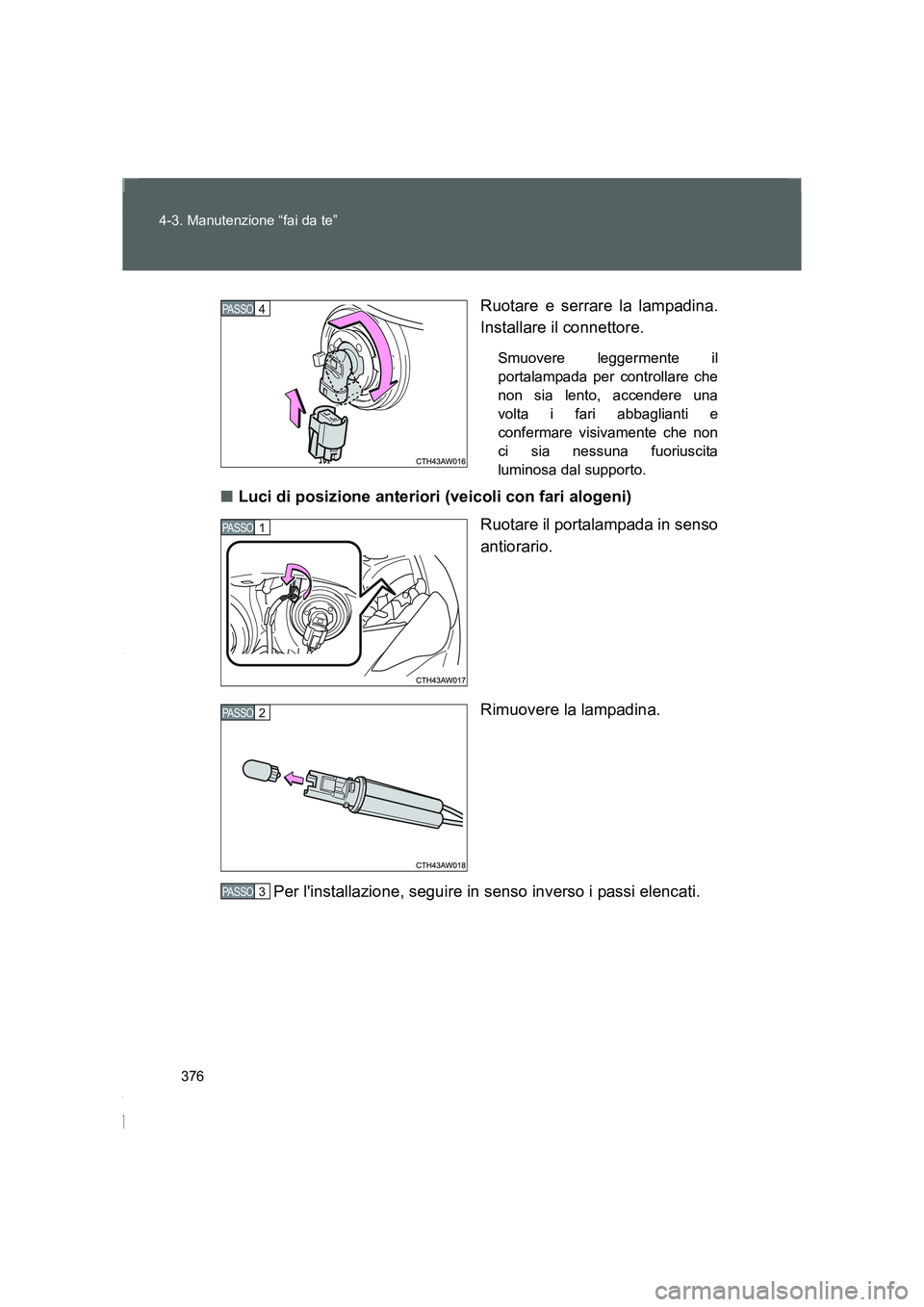

FT86_ELRuotare e serrare la lampadina.
Installare il connettore.
Smuovere leggermente il
portalampada per controllare che
non sia lento, accendere una
volta i fari abbaglianti e
confermare visivamente che non
ci sia nessuna fuoriuscita
luminosa dal supporto.
■Luci di posizione anteriori (veicoli con fari alogeni)
Ruotare il portalampada in senso
antiorario.
Rimuovere la lampadina.
Per l'installazione, seguire in senso inverso i passi elencati.
PASSO 4
PASSO 1
PASSO 2
PASSO 3
86_OM_EL_OM18064L.book 376 ページ ２０１５年４月３日　金曜日　午後２時３２分

377 4-3. Manutenzione “fai da te”
4
Manutenzione e cura del veicolo

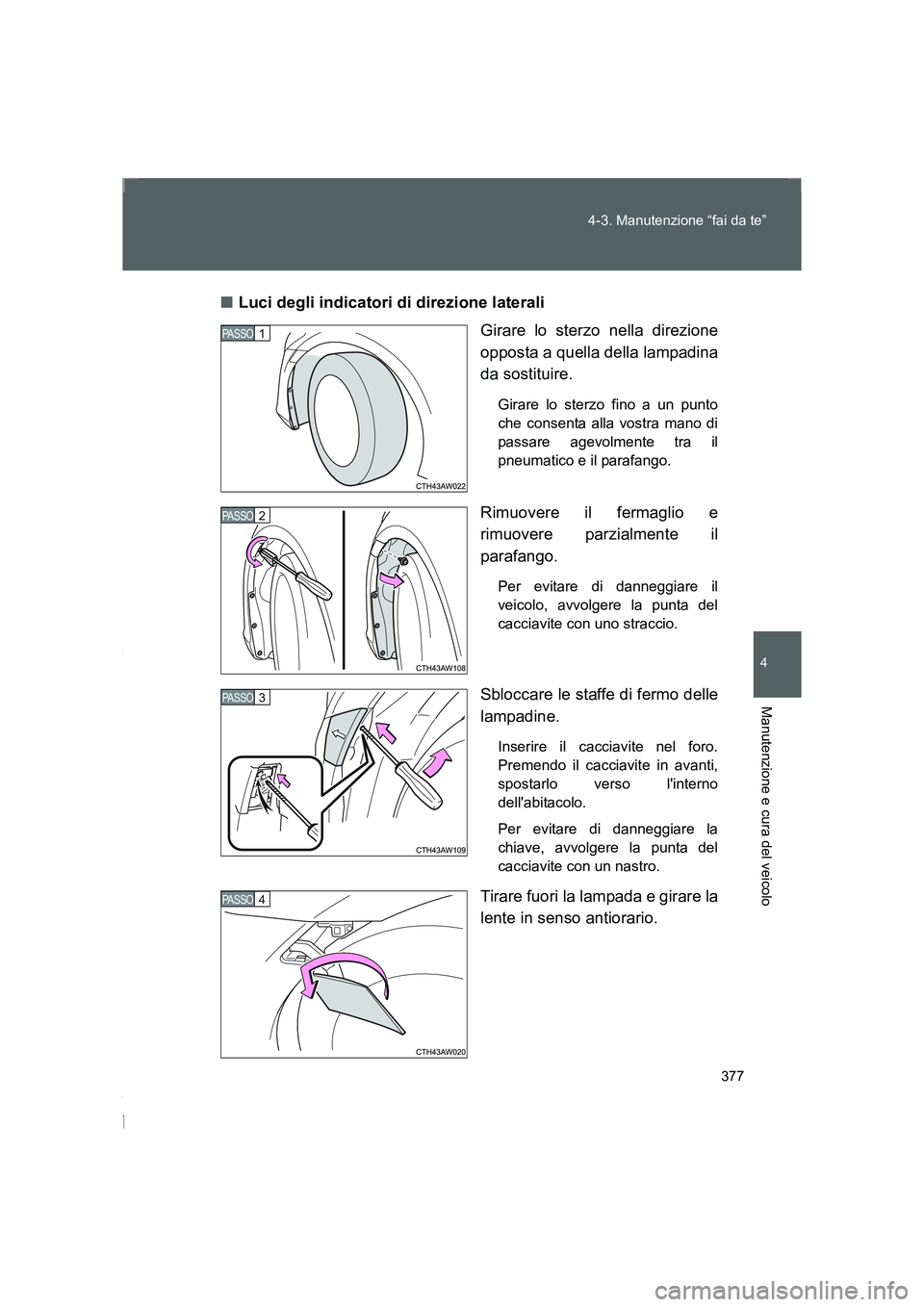

FT86_EL■Luci degli indicatori di direzione laterali
Girare lo sterzo nella direzione
opposta a quella della lampadina
da sostituire.
Girare lo sterzo fino a un punto
che consenta alla vostra mano di
passare agevolmente tra il
pneumatico e il parafango.
Rimuovere il fermaglio e
rimuovere parzialmente il
parafango.
Per evitare di danneggiare il
veicolo, avvolgere la punta del
cacciavite con uno straccio.
Sbloccare le staffe di fermo delle
lampadine.
Inserire il cacciavite nel foro.
Premendo il cacciavite in avanti,
spostarlo verso l'interno
dell'abitacolo.
Per evitare di danneggiare la
chiave, avvolgere la punta del
cacciavite con un nastro.
Tirare fuori la lampada e girare la
lente in senso antiorario.
PASSO 1
PASSO 2
PASSO 3
PASSO 4
86_OM_EL_OM18064L.book 377 ページ ２０１５年４月３日　金曜日　午後２時３２分

378 4-3. Manutenzione “fai da te”

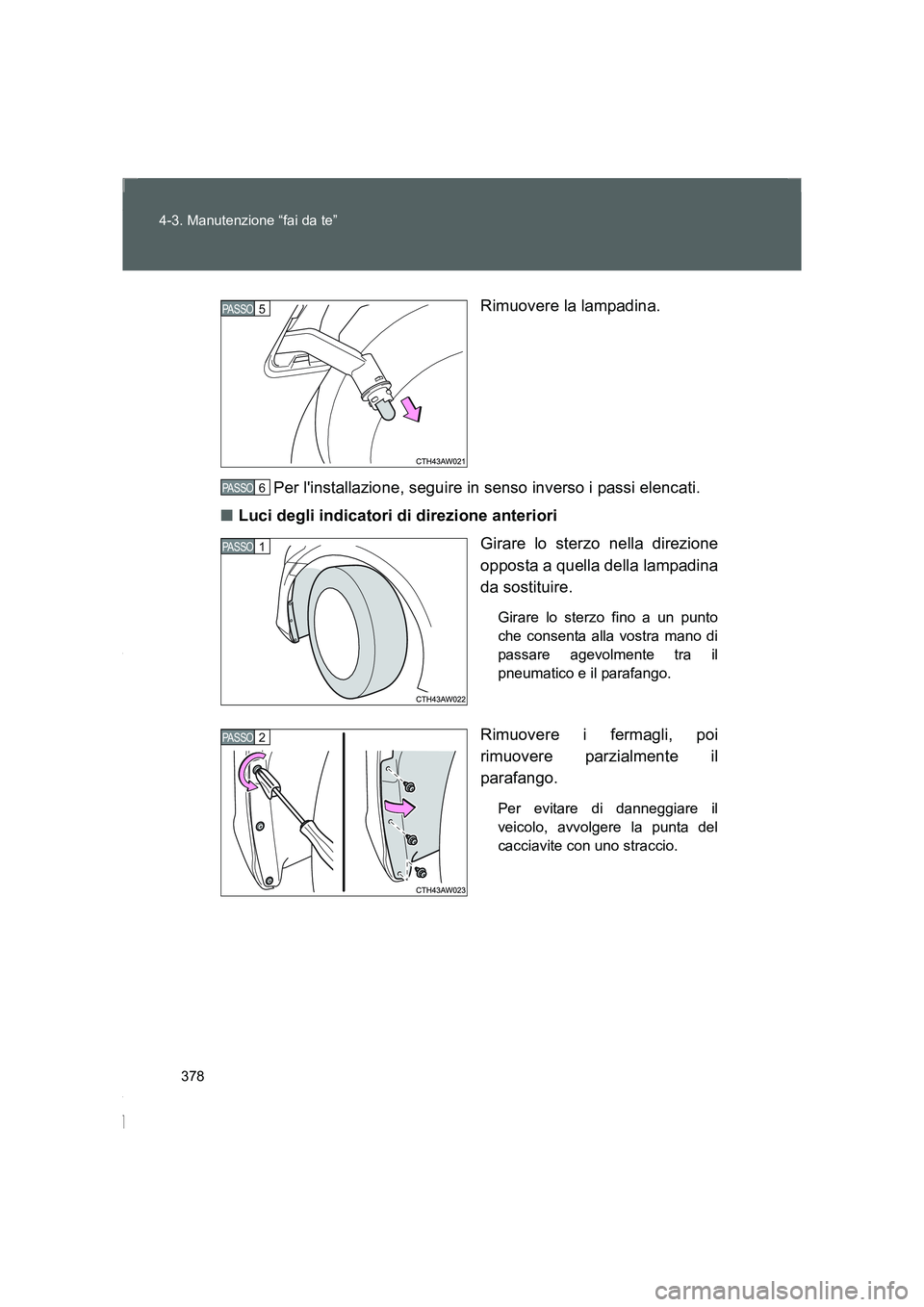

FT86_ELRimuovere la lampadina.
Per l'installazione, seguire in senso inverso i passi elencati.
■Luci degli indicatori di direzione anteriori
Girare lo sterzo nella direzione
opposta a quella della lampadina
da sostituire.
Girare lo sterzo fino a un punto
che consenta alla vostra mano di
passare agevolmente tra il
pneumatico e il parafango.
Rimuovere i fermagli, poi
rimuovere parzialmente il
parafango.
Per evitare di danneggiare il
veicolo, avvolgere la punta del
cacciavite con uno straccio.
PASSO 5
PASSO 6
PASSO 1
PASSO 2
86_OM_EL_OM18064L.book 378 ページ ２０１５年４月３日　金曜日　午後２時３２分

379 4-3. Manutenzione “fai da te”
4
Manutenzione e cura del veicolo

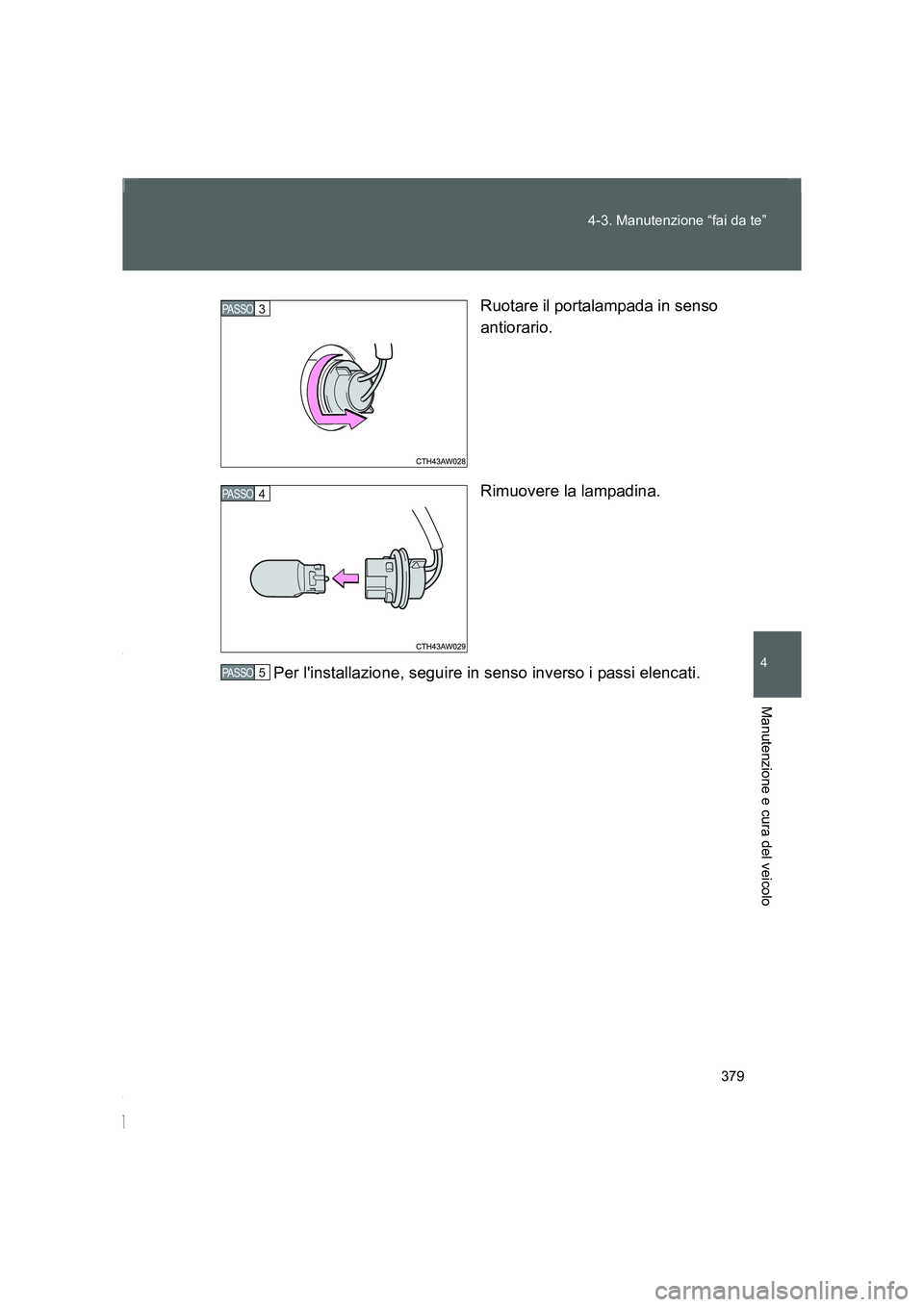

FT86_ELRuotare il portalampada in senso
antiorario.
Rimuovere la lampadina.
Per l'installazione, seguire in senso inverso i passi elencati.
PASSO 3
PASSO 4
PASSO 5
86_OM_EL_OM18064L.book 379 ページ ２０１５年４月３日　金曜日　午後２時３２分

380 4-3. Manutenzione “fai da te”

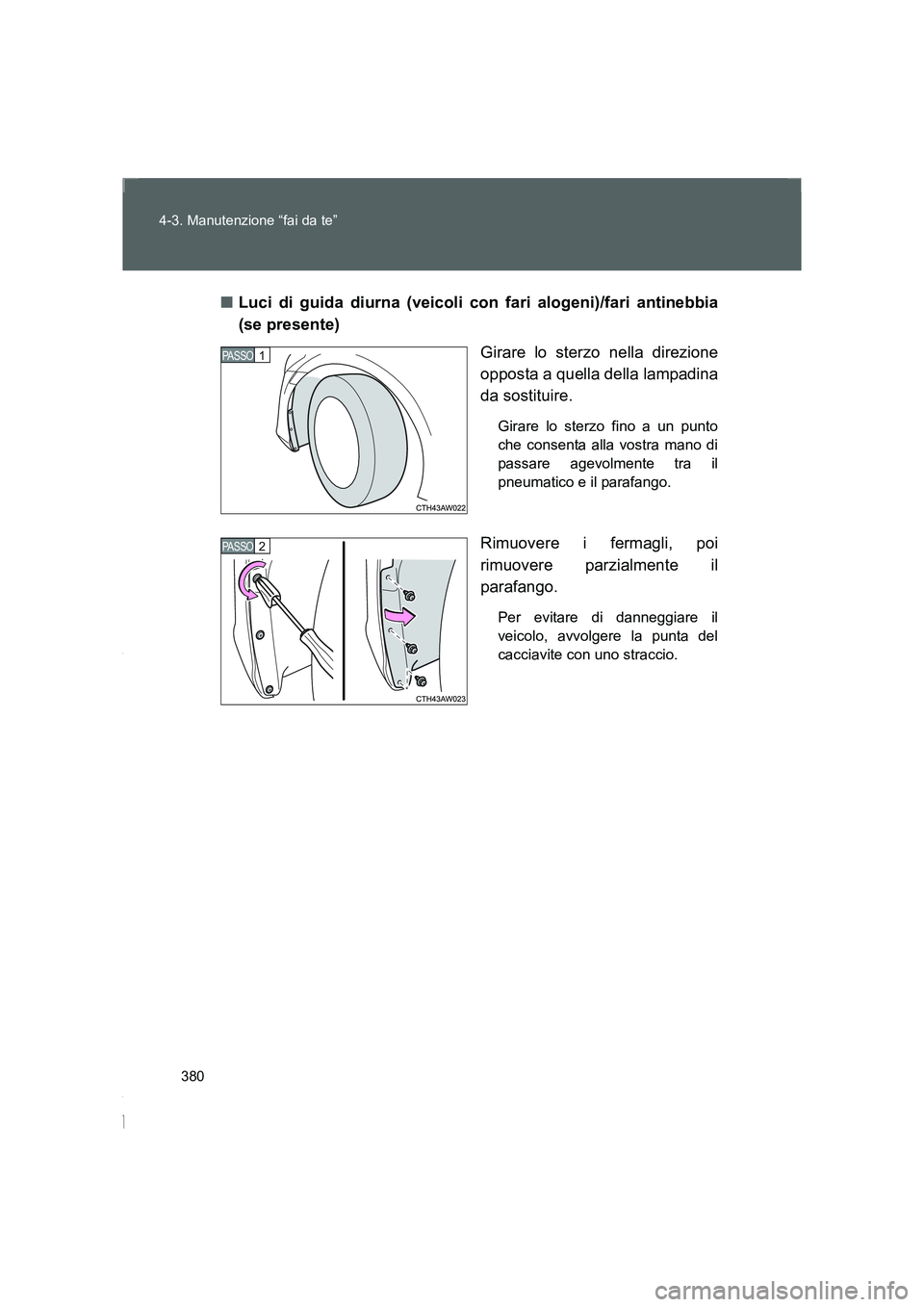

FT86_EL■Luci di guida diurna (veicoli con fari alogeni)/fari antinebbia
(se presente)
Girare lo sterzo nella direzione
opposta a quella della lampadina
da sostituire.
Girare lo sterzo fino a un punto
che consenta alla vostra mano di
passare agevolmente tra il
pneumatico e il parafango.
Rimuovere i fermagli, poi
rimuovere parzialmente il
parafango.
Per evitare di danneggiare il
veicolo, avvolgere la punta del
cacciavite con uno straccio.
PASSO 1
PASSO 2
