TOYOTA GT86 2017 Betriebsanleitungen (in German)

231
2-2. Kombiinstrument
2
Fahrbetrieb
86_EM (OM18074M)

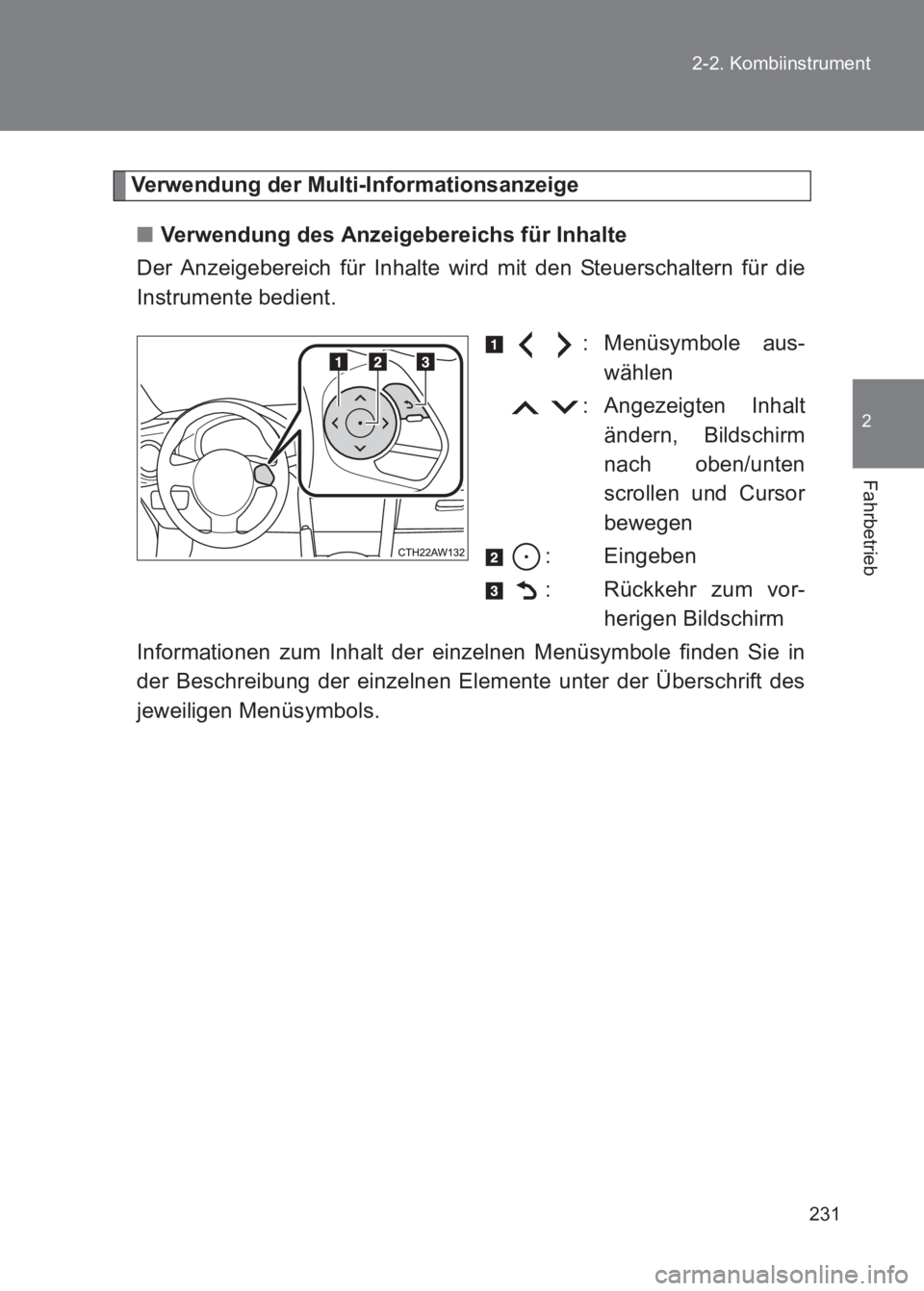

Verwendung der Multi-Informationsanzeige
■ Verwendung des Anzeigebereichs für Inhalte
Der Anzeigebereich für Inhalte wird mit den Steuerschaltern für die
Instrumente bedient.
: Menüsymbole aus-wählen
: Angezeigten Inhalt ändern, Bildschirm
nach oben/unten
scrollen und Cursor
bewegen
: Eingeben
: Rückkehr zum vor- herigen Bildschirm
Informationen zum Inhalt der einzelnen Menüsymbole finden Sie in
der Beschreibung der einzelnen Elemente unter der Überschrift des
jeweiligen Menüsymbols.

232
2-2. Kombiinstrument
86_EM (OM18074M)
■

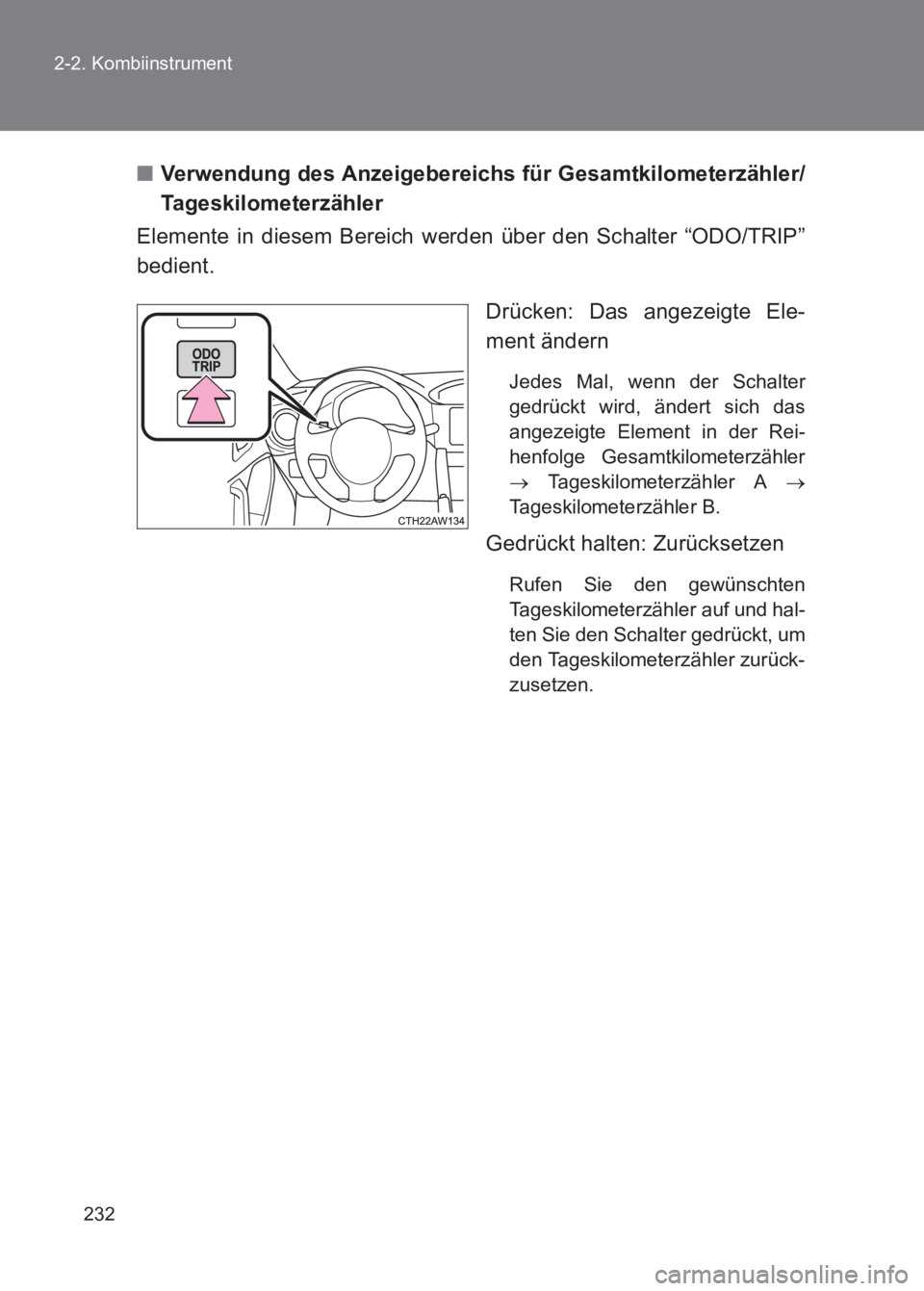

Verwendung des Anzeigebereichs für Gesamtkilometerzähler/
Tageskilometerzähler
Elemente in diesem Bereich werden über den Schalter “ODO/TRIP”
bedient.
Drücken: Das angezeigte Ele-
ment ändern
Jedes Mal, wenn der Schalter
gedrückt wird, ändert sich das
angezeigte Element in der Rei-
henfolge Gesamtkilometerzähler
→ Tageskilometerzähler A →
Tageskilometerzähler B.
Gedrückt halten: Zurücksetzen
Rufen Sie den gewünschten
Tageskilometerzähler auf und hal-
ten Sie den Schalter gedrückt, um
den Tageskilometerzähler zurück-
zusetzen.

233
2-2. Kombiinstrument
2
Fahrbetrieb
86_EM (OM18074M)

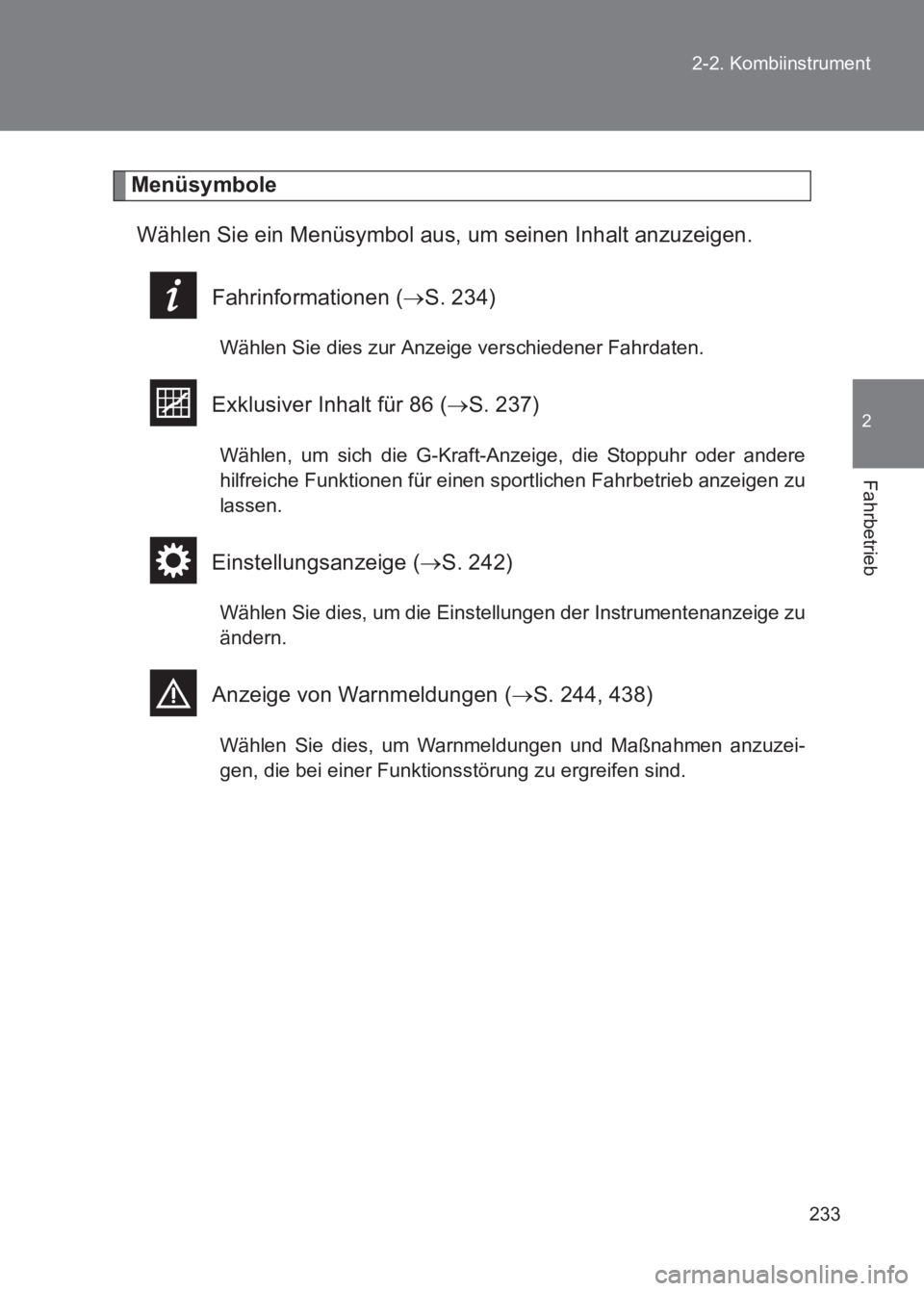

Menüsymbole
Wählen Sie ein Menüsymbol aus, um seinen Inhalt anzuzeigen.
Fahrinformationen ( →S. 234)
Wählen Sie dies zur Anzeige verschiedener Fahrdaten.
Exklusiver Inhalt für 86 ( →S. 237)
Wählen, um sich die G-Kraft- Anzeige, die Stoppuhr oder andere
hilfreiche Funktionen für einen sportlichen Fahrbetrieb anzeigen zu
lassen.
Einstellungsanzeige ( →S. 242)
Wählen Sie dies, um die Einstellungen der Instrumentenanzeige zu
ändern.
Anzeige von Warnmeldungen ( →S. 244, 438)
Wählen Sie dies, um Warnmeldungen und Maßnahmen anzuzei-
gen, die bei einer Funktionsstörung zu ergreifen sind.

234
2-2. Kombiinstrument
86_EM (OM18074M)

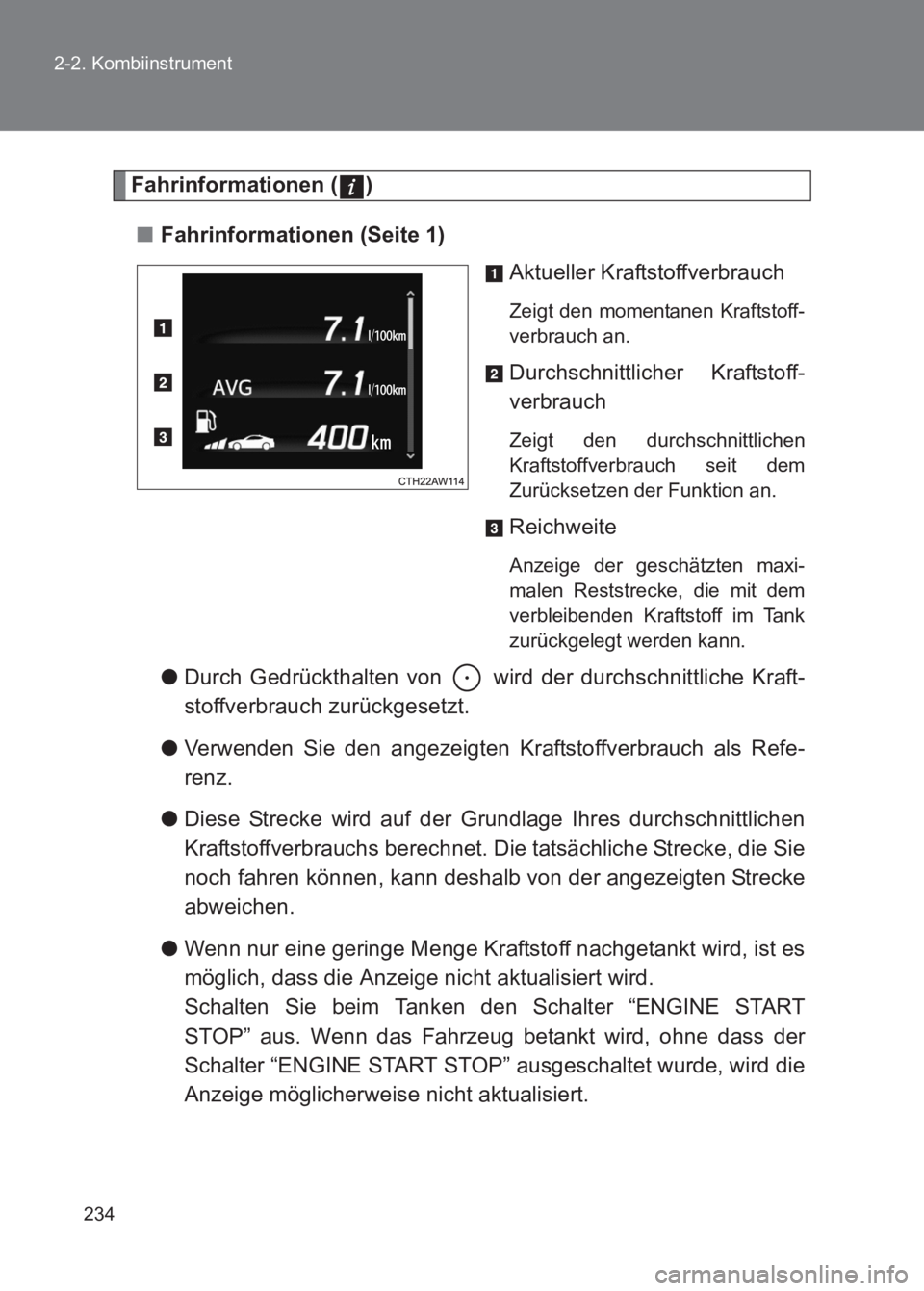

Fahrinformationen ( )
■ Fahrinformationen (Seite 1)
Aktueller Kraftstoffverbrauch
Zeigt den momentanen Kraftstoff-
verbrauch an.
Durchschnittlicher Kraftstoff-
verbrauch
Zeigt den durchschnittlichen
Kraftstoffverbrauch seit dem
Zurücksetzen der Funktion an.
Reichweite
Anzeige der geschätzten maxi-
malen Reststrecke, die mit dem
verbleibenden Kraftstoff im Tank
zurückgelegt werden kann.
●Durch Gedrückthalten von wird der durchschnittliche Kraft-
stoffverbrauch zurückgesetzt.
● Verwenden Sie den angezeigten Kraftstoffverbrauch als Refe-
renz.
● Diese Strecke wird auf der Grundlage Ihres durchschnittlichen
Kraftstoffverbrauchs berechnet. Die tatsächliche Strecke, die Sie
noch fahren können, kann deshalb von der angezeigten Strecke
abweichen.
● Wenn nur eine geringe Menge Kraftstoff nachgetankt wird, ist es
möglich, dass die Anzeige nicht aktualisiert wird.
Schalten Sie beim Tanken den Schalter “ENGINE START
STOP” aus. Wenn das Fahrzeug betankt wird, ohne dass der
Schalter “ENGINE START STOP” ausgeschaltet wurde, wird die
Anzeige möglicherweise nicht aktualisiert.

235
2-2. Kombiinstrument
2
Fahrbetrieb
86_EM (OM18074M)
■

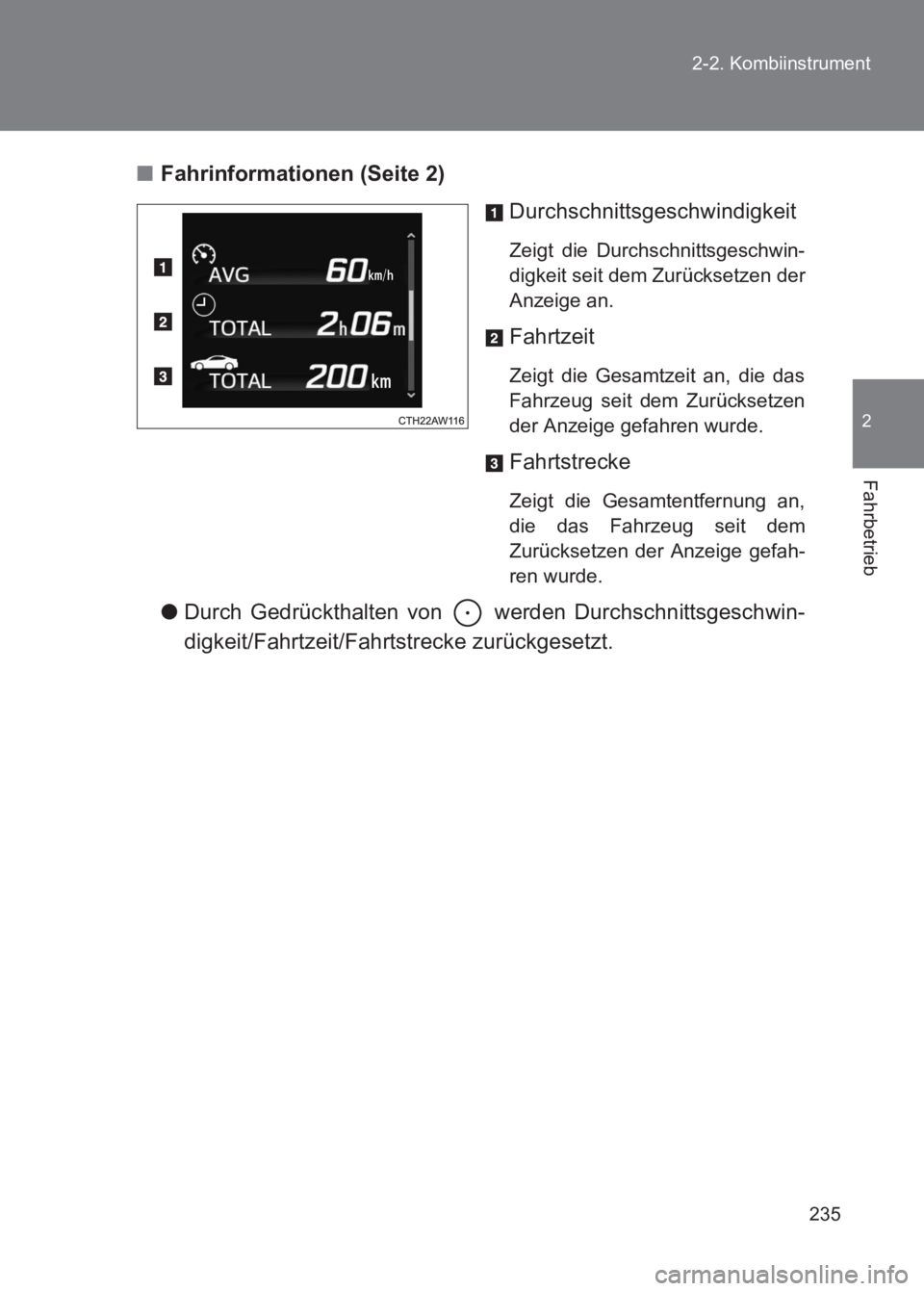

Fahrinformationen (Seite 2)
Durchschnittsgeschwindigkeit
Zeigt die Durchschnittsgeschwin-
digkeit seit dem Zurücksetzen der
Anzeige an.
Fahrtzeit
Zeigt die Gesamtzeit an, die das
Fahrzeug seit dem Zurücksetzen
der Anzeige gefahren wurde.
Fahrtstrecke
Zeigt die Gesamtentfernung an,
die das Fahrzeug seit dem
Zurücksetzen der Anzeige gefah-
ren wurde.
●Durch Gedrückthalten von werden Durchschnittsgeschwin-
digkeit/Fahrtzeit/Fahrtstrecke zurückgesetzt.

236
2-2. Kombiinstrument
86_EM (OM18074M)
■

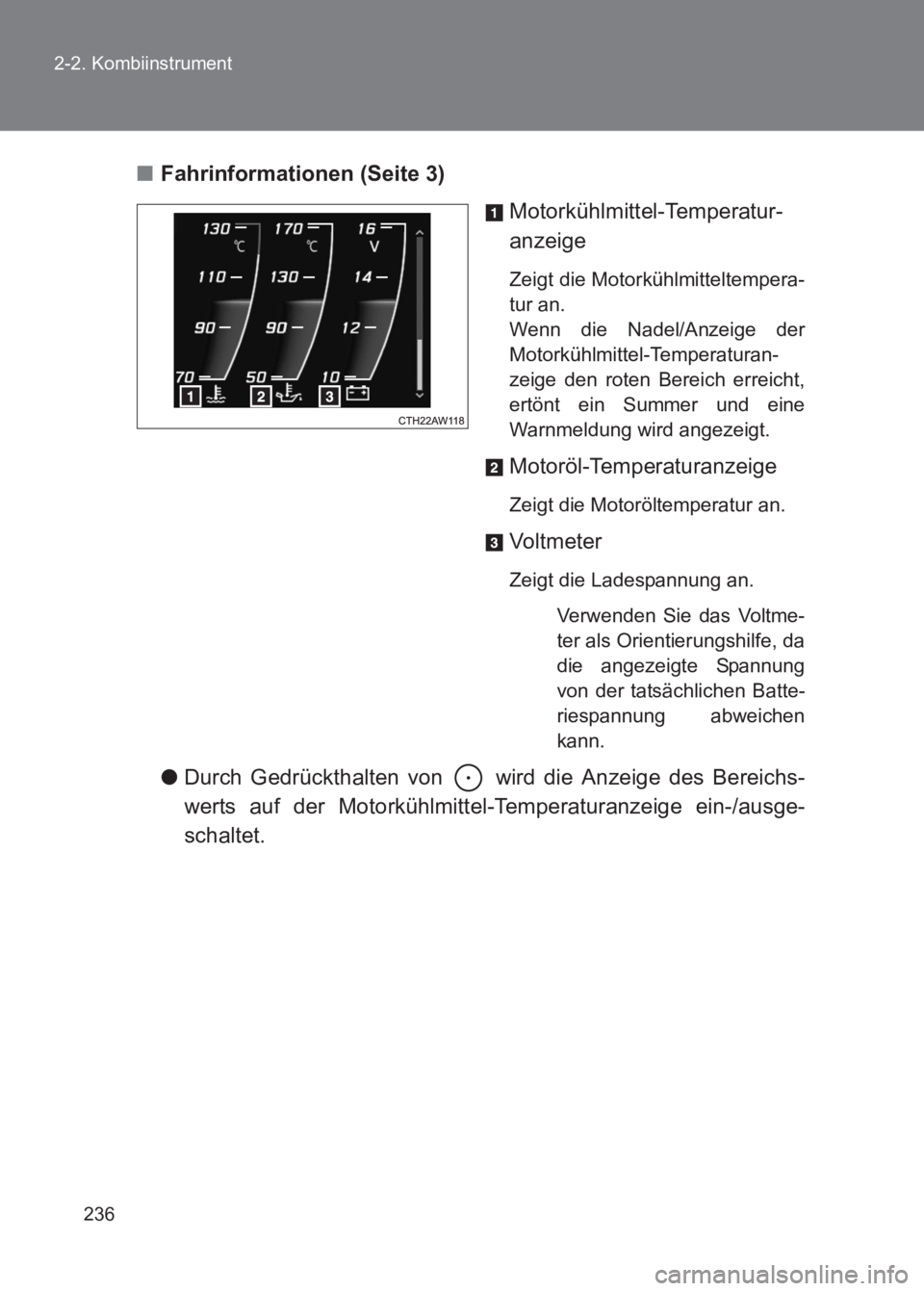

Fahrinformationen (Seite 3)
Motorkühlmittel-Temperatur-
anzeige
Zeigt die Motorkühlmitteltempera-
tur an.
Wenn die Nadel/Anzeige der
Motorkühlmittel-Temperaturan-
zeige den roten Bereich erreicht,
ertönt ein Summer und eine
Warnmeldung wird angezeigt.
Motoröl-Temperaturanzeige
Zeigt die Motoröltemperatur an.
Vo l t m e t e r
Zeigt die Ladespannung an.
Verwenden Sie das Voltme-
ter als Orientierungshilfe, da
die angezeigte Spannung
von der tatsächlichen Batte-
riespannung abweichen
kann.
●Durch Gedrückthalten von wird die Anzeige des Bereichs-
werts auf der Motorkühlmittel-Temperaturanzeige ein-/ausge-
schaltet.

237
2-2. Kombiinstrument
2
Fahrbetrieb
86_EM (OM18074M)

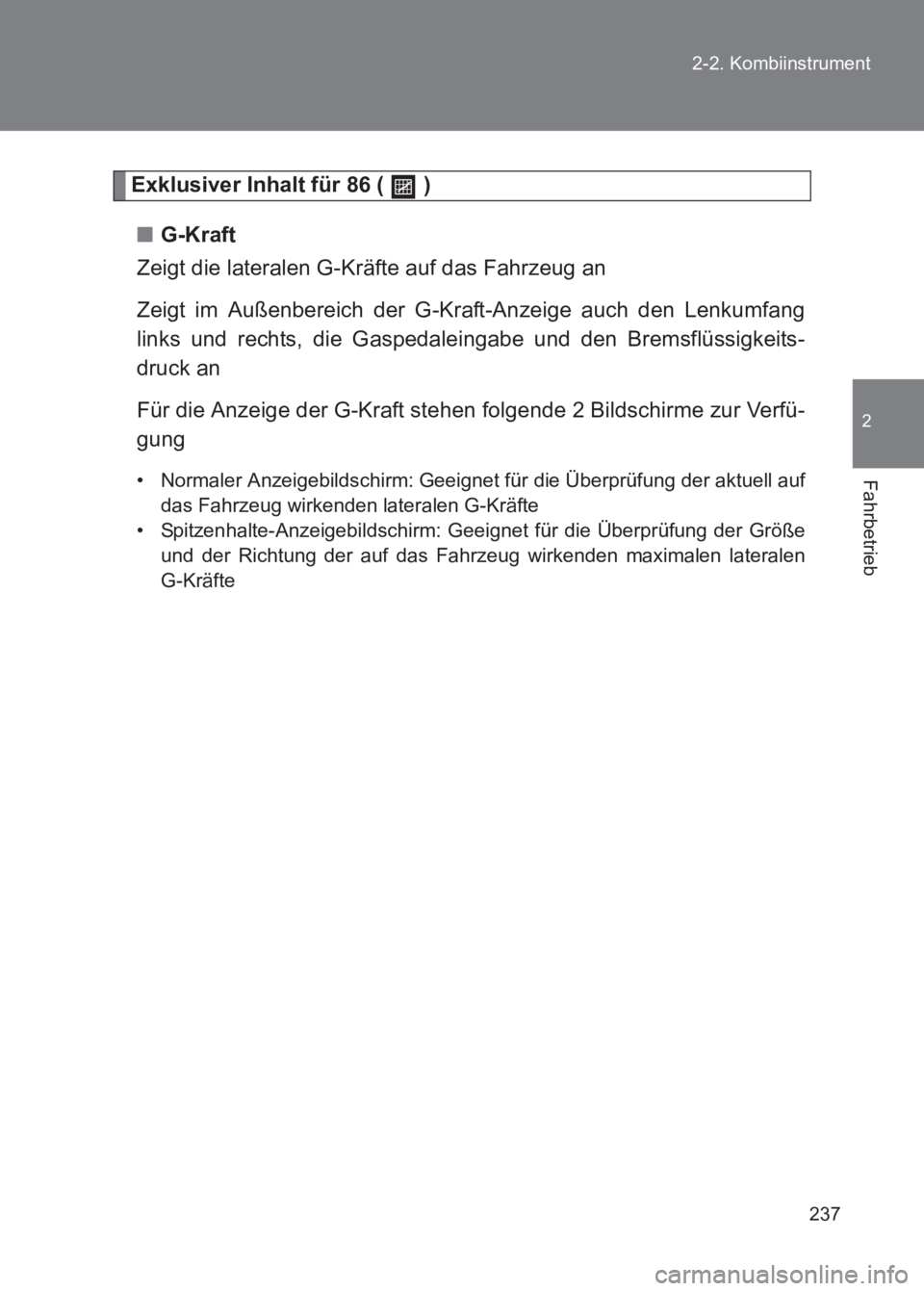

Exklusiver Inhalt für 86 ( )
■ G-Kraft
Zeigt die lateralen G-Kräfte auf das Fahrzeug an
Zeigt im Außenbereich der G-Kraft-Anzeige auch den Lenkumfang
links und rechts, die Gaspedaleingabe und den Bremsflüssigkeits-
druck an
Für die Anzeige der G-Kraft stehen folgende 2 Bildschirme zur Verfü-
gung
• Normaler Anzeigebildschirm: Geeignet für die Überprüfung der aktuell auf
das Fahrzeug wirkenden lateralen G-Kräfte
• Spitzenhalte-Anzeigebildschirm: Geei gnet für die Überprüfung der Größe
und der Richtung der auf das Fahrzeug wirkenden maximalen lateralen
G-Kräfte

238
2-2. Kombiinstrument
86_EM (OM18074M)
●

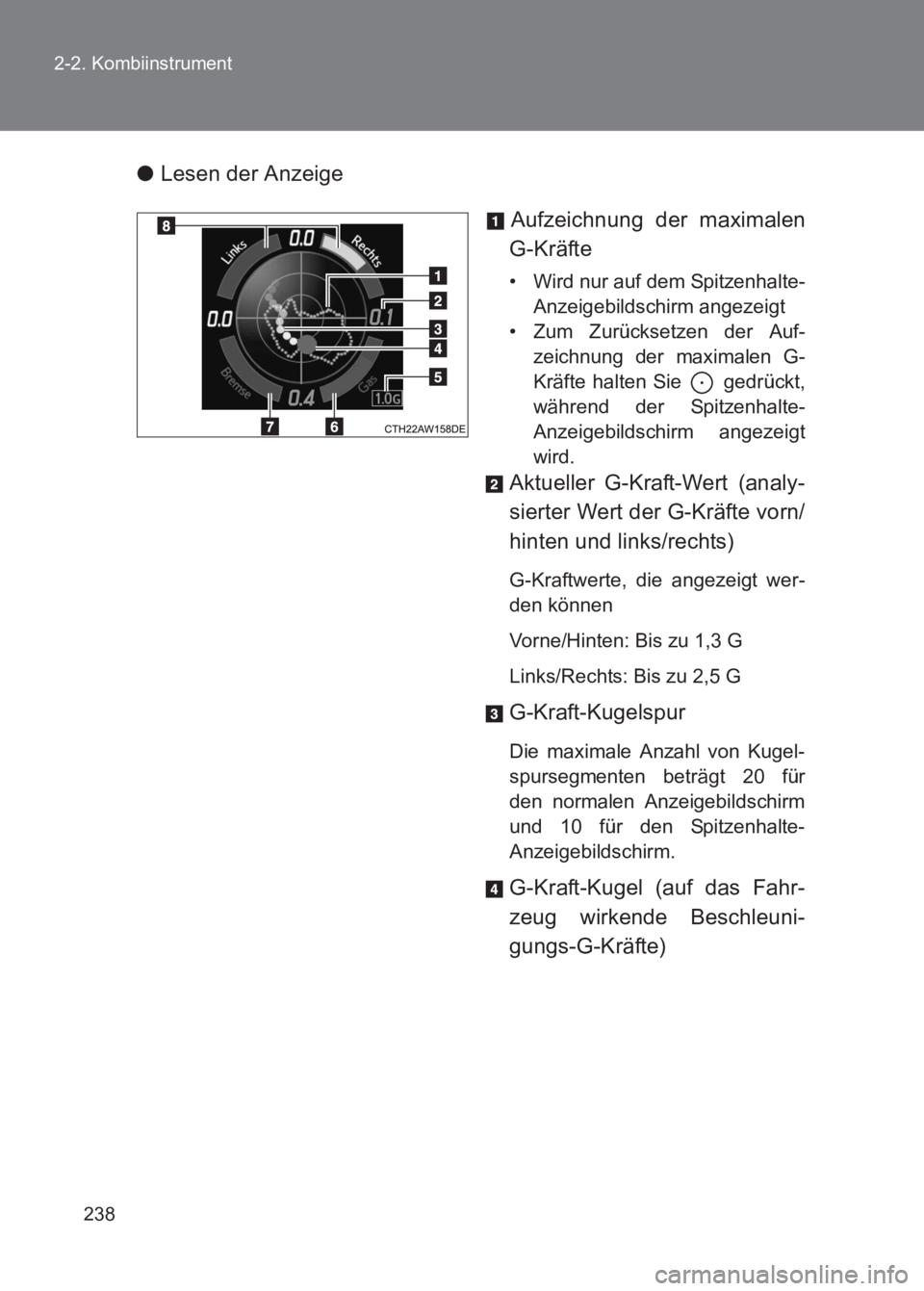

Lesen der Anzeige
Aufzeichnung der maximalen
G-Kräfte
• Wird nur auf dem Spitzenhalte- Anzeigebildschirm angezeigt
• Zum Zurücksetzen der Auf- zeichnung der maximalen G-
Kräfte halten Sie gedrückt,
während der Spitzenhalte-
Anzeigebildschirm angezeigt
wird.
Aktueller G-Kraft-Wert (analy-
sierter Wert der G-Kräfte vorn/
hinten und links/rechts)
G-Kraftwerte, die angezeigt wer-
den können
Vorne/Hinten: Bis zu 1,3 G
Links/Rechts: Bis zu 2,5 G
G-Kraft-Kugelspur
Die maximale Anzahl von Kugel-
spursegmenten beträgt 20 für
den normalen Anzeigebildschirm
und 10 für den Spitzenhalte-
Anzeigebildschirm.
G-Kraft-Kugel (auf das Fahr-
zeug wirkende Beschleuni-
gungs-G-Kräfte)

239
2-2. Kombiinstrument
2
Fahrbetrieb
86_EM (OM18074M)

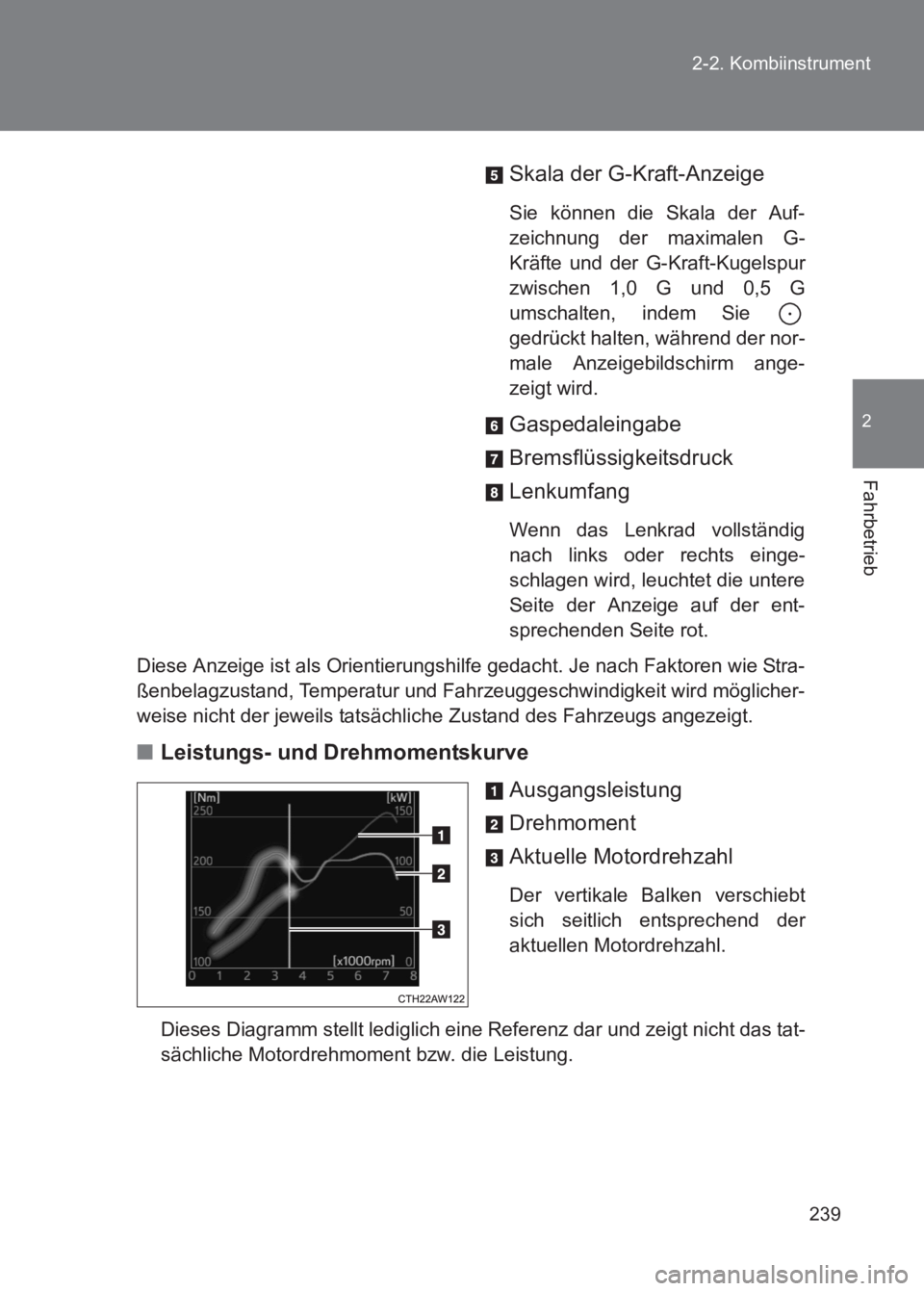

Skala der G-Kraft-Anzeige
Sie können die Skala der Auf-
zeichnung der maximalen G-
Kräfte und der G-Kraft-Kugelspur
zwischen 1,0 G und 0,5 G
umschalten, indem Sie
gedrückt halten, während der nor-
male Anzeigebildschirm ange-
zeigt wird.
Gaspedaleingabe
Bremsflüssigkeitsdruck
Lenkumfang
Wenn das Lenkrad vollständig
nach links oder rechts einge-
schlagen wird, leuchtet die untere
Seite der Anzeige auf der ent-
sprechenden Seite rot.
Diese Anzeige ist als Orientierungshi lfe gedacht. Je nach Faktoren wie Stra-
ßenbelagzustand, Temperatur und Fahrzeuggeschwindigkeit wird möglicher-
weise nicht der jeweils tatsächliche Zustand des Fahrzeugs angezeigt.
■ Leistungs- und Drehmomentskurve
Ausgangsleistung
Drehmoment
Aktuelle Motordrehzahl
Der vertikale Balken verschiebt
sich seitlich entsprechend der
aktuellen Motordrehzahl.
Dieses Diagramm stellt lediglich eine Referenz dar und zeigt nicht das tat-
sächliche Motordrehmoment bzw. die Leistung.

240
2-2. Kombiinstrument
86_EM (OM18074M)
■

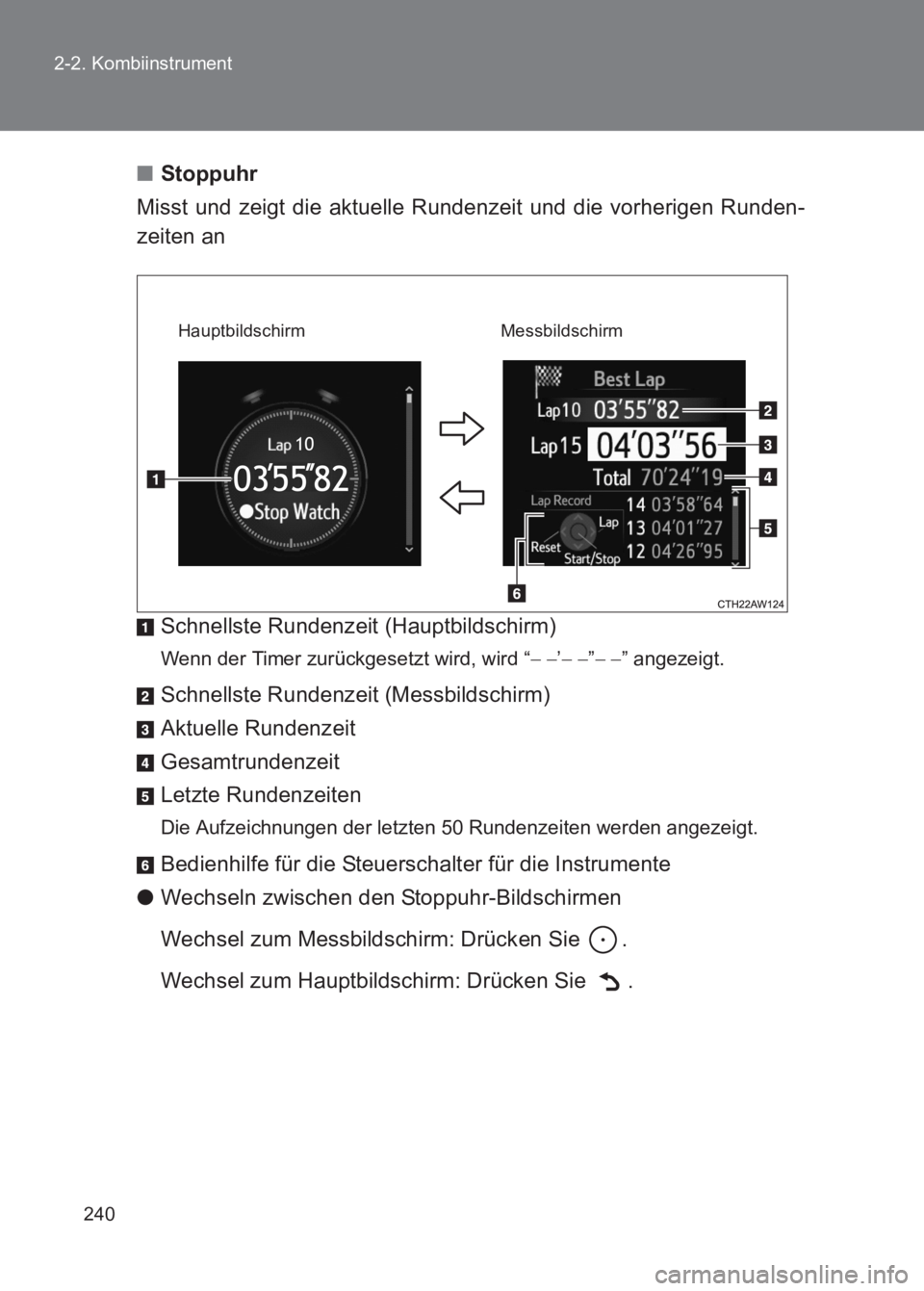

Stoppuhr
Misst und zeigt die aktuelle Rundenzeit und die vorherigen Runden-
zeiten an
Schnellste Rundenzeit (Hauptbildschirm)
Wenn der Timer zurückgesetzt wird, wird “ − −’− − ”− − ” angezeigt.
Schnellste Rundenzeit (Messbildschirm)
Aktuelle Rundenzeit
Gesamtrundenzeit
Letzte Rundenzeiten
Die Aufzeichnungen der letzten 50 Rundenzeiten werden angezeigt.
Bedienhilfe für die Steuerschalter für die Instrumente
● Wechseln zwischen den Stoppuhr-Bildschirmen
Wechsel zum Messbildschirm: Drücken Sie .
Wechsel zum Hauptbildschirm: Drücken Sie .
Hauptbildschirm Messbildschirm
