TOYOTA GT86 2017 Betriebsanleitungen (in German)

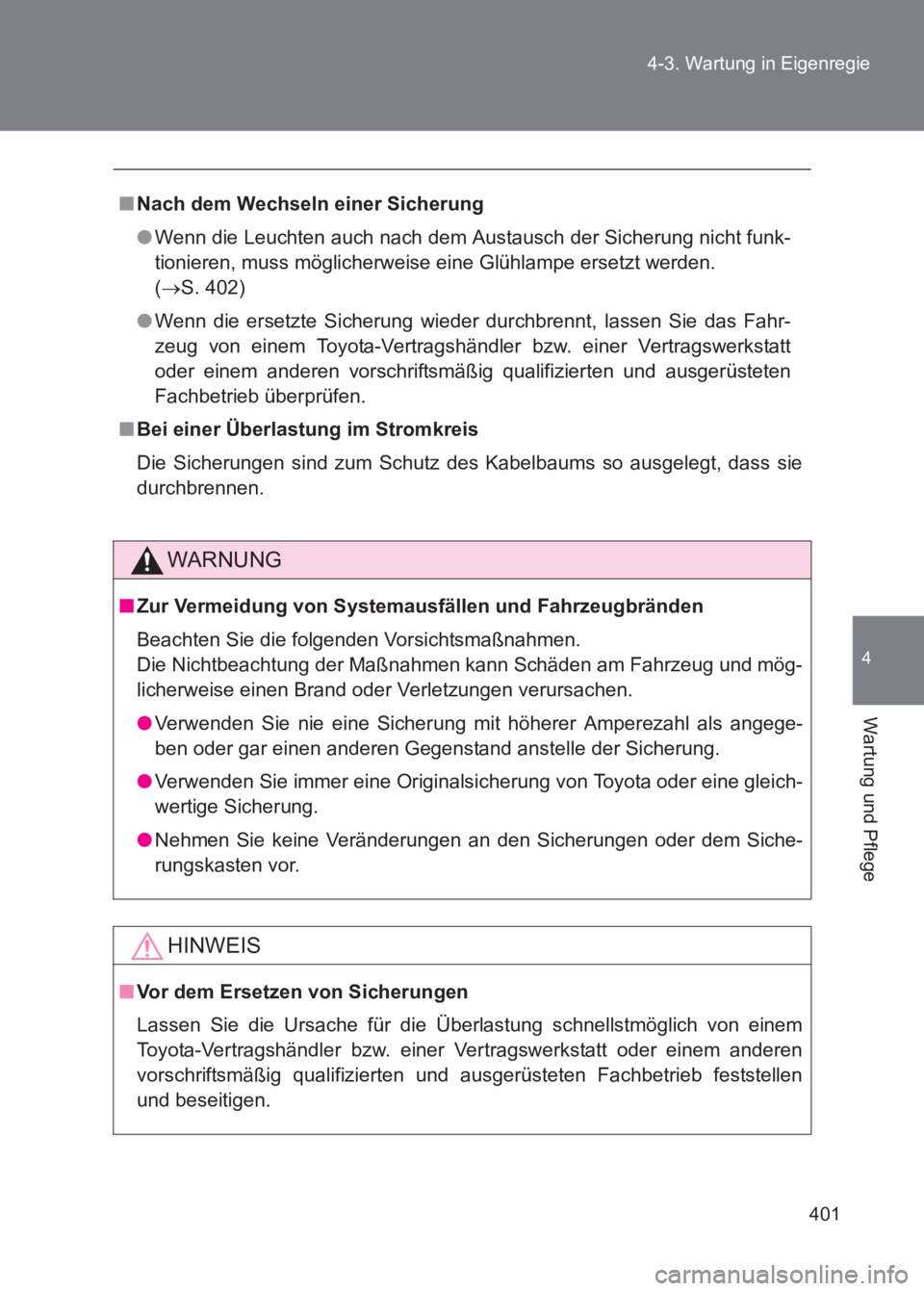

401
4-3. Wartung in Eigenregie
4
Wartung und Pflege
86_EM (OM18074M)
■
Nach dem Wechseln einer Sicherung
●Wenn die Leuchten auch nach dem Austausch der Sicherung nicht funk-
tionieren, muss möglicherweise eine Glühlampe ersetzt werden.
(→ S. 402)
● Wenn die ersetzte Sicherung wieder durchbrennt, lassen Sie das Fahr-
zeug von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt
oder einem anderen vorschriftsmäßig qualifizierten und ausgerüsteten
Fachbetrieb überprüfen.
■ Bei einer Überlastung im Stromkreis
Die Sicherungen sind zum Schutz des Kabelbaums so ausgelegt, dass sie
durchbrennen.
WARNUNG
■Zur Vermeidung von Systemausfällen und Fahrzeugbränden
Beachten Sie die folgenden Vorsichtsmaßnahmen.
Die Nichtbeachtung der Maßnahmen kann Schäden am Fahrzeug und mög-
licherweise einen Brand oder Verletzungen verursachen.
●Verwenden Sie nie eine Sicherung mit höherer Amperezahl als angege-
ben oder gar einen anderen Gegenstand anstelle der Sicherung.
● Verwenden Sie immer eine Originalsicherung von Toyota oder eine gleich-
wertige Sicherung.
● Nehmen Sie keine Veränderungen an den Sicherungen oder dem Siche-
rungskasten vor.
HINWEIS
■Vor dem Ersetzen von Sicherungen
Lassen Sie die Ursache für die Überlastung schnellstmöglich von einem
Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einem anderen
vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb feststellen
und beseitigen.

402
4-3. Wartung in Eigenregie
86_EM (OM18074M)

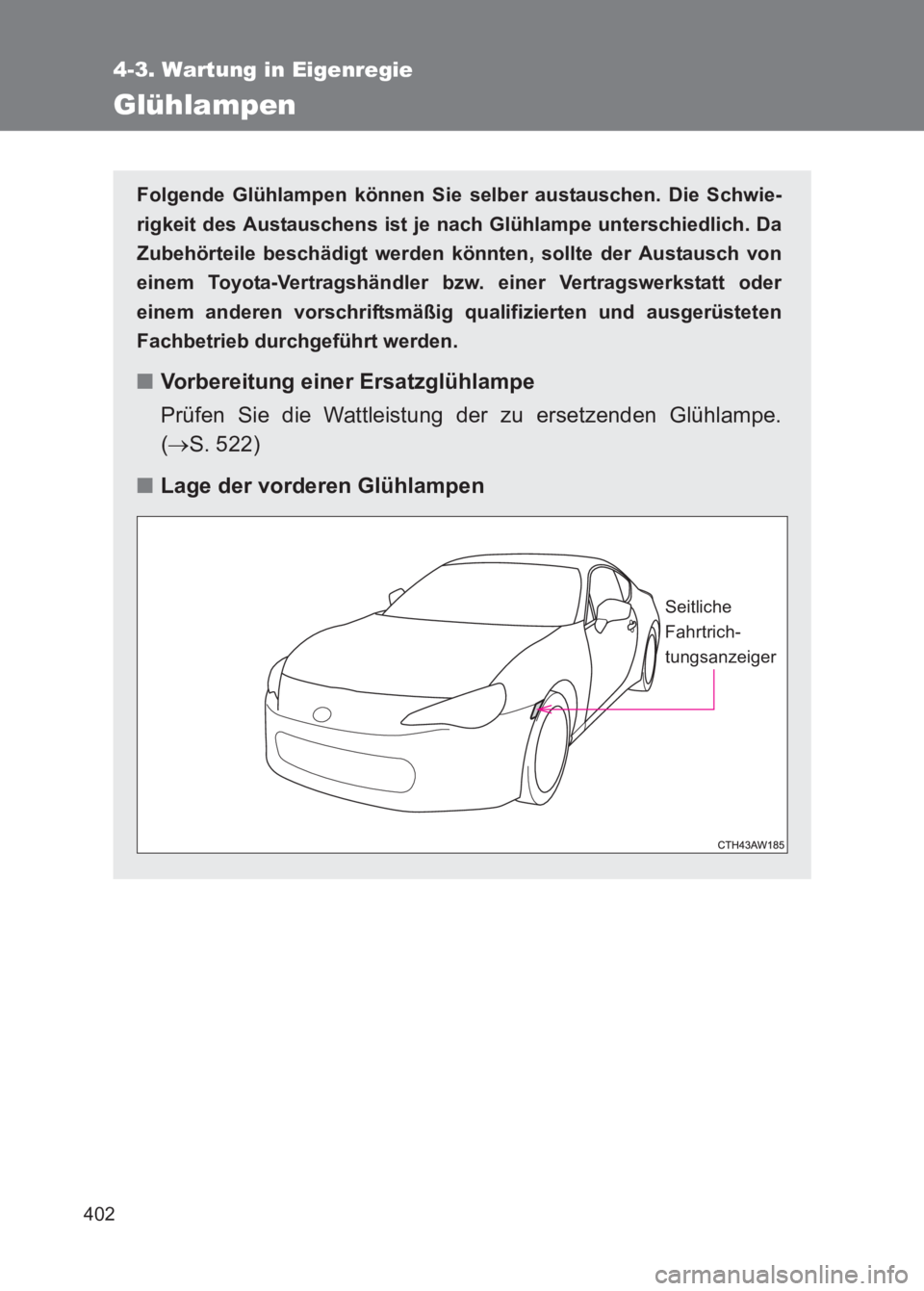

Glühlampen
Folgende Glühlampen können Sie selber austauschen. Die Schwie-
rigkeit des Austauschens ist je nach Glühlampe unterschiedlich. Da
Zubehörteile beschädigt werden k önnten, sollte der Austausch von
einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder
einem anderen vorschriftsmäßig qu alifizierten und ausgerüsteten
Fachbetrieb durchgeführt werden.
■ Vorbereitung einer Ersatzglühlampe
Prüfen Sie die Wattleistung der zu ersetzenden Glühlampe.
(→ S. 522)
■ Lage der vorderen Glühlampen
Seitliche
Fahrtrich-
tungsanzeiger

403
4-3. Wartung in Eigenregie
4
Wartung und Pflege
86_EM (OM18074M)
■

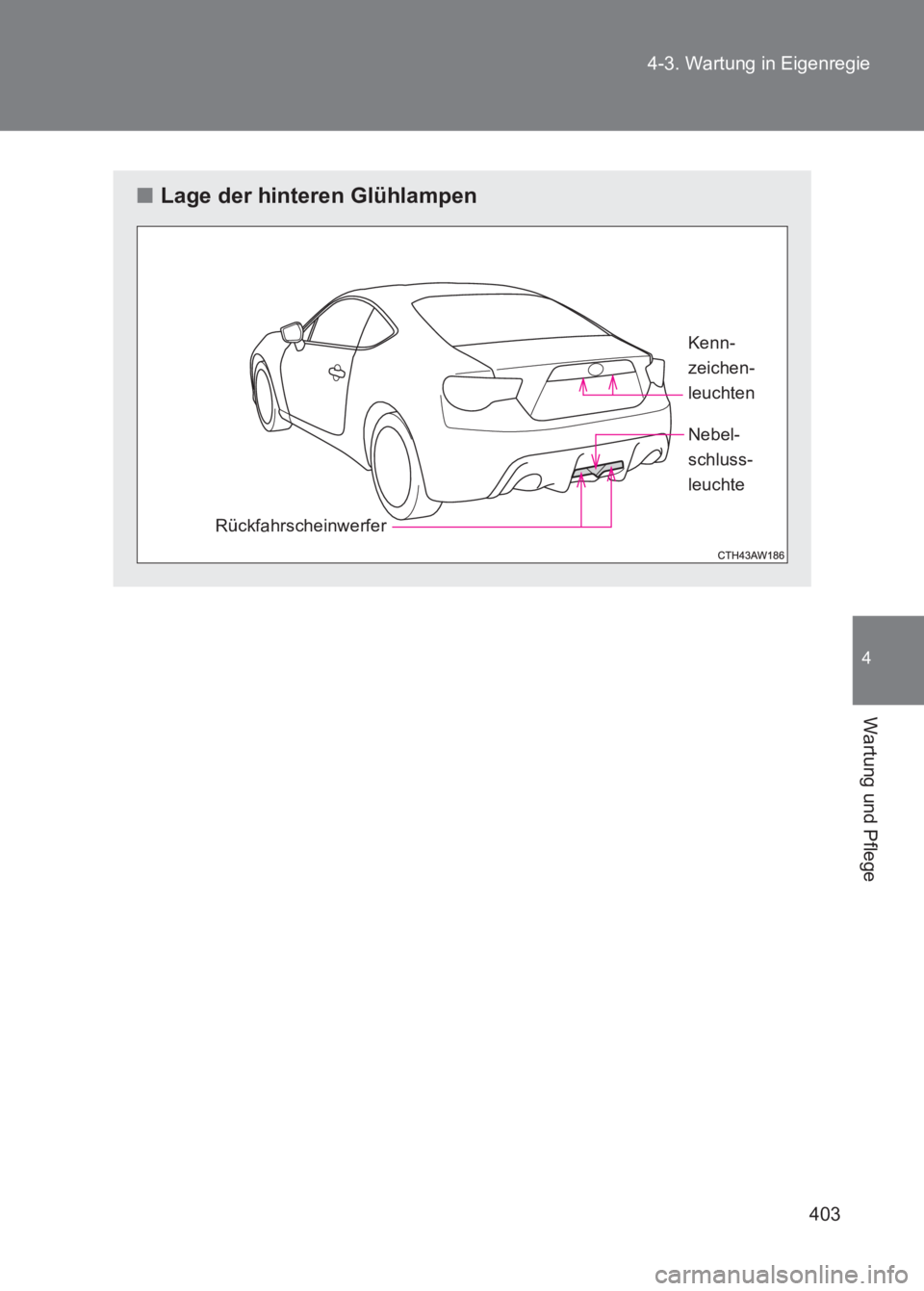

Lage der hinteren Glühlampen
Rückfahrscheinwerfer Kenn-
zeichen-
leuchten
Nebel-
schluss-
leuchte

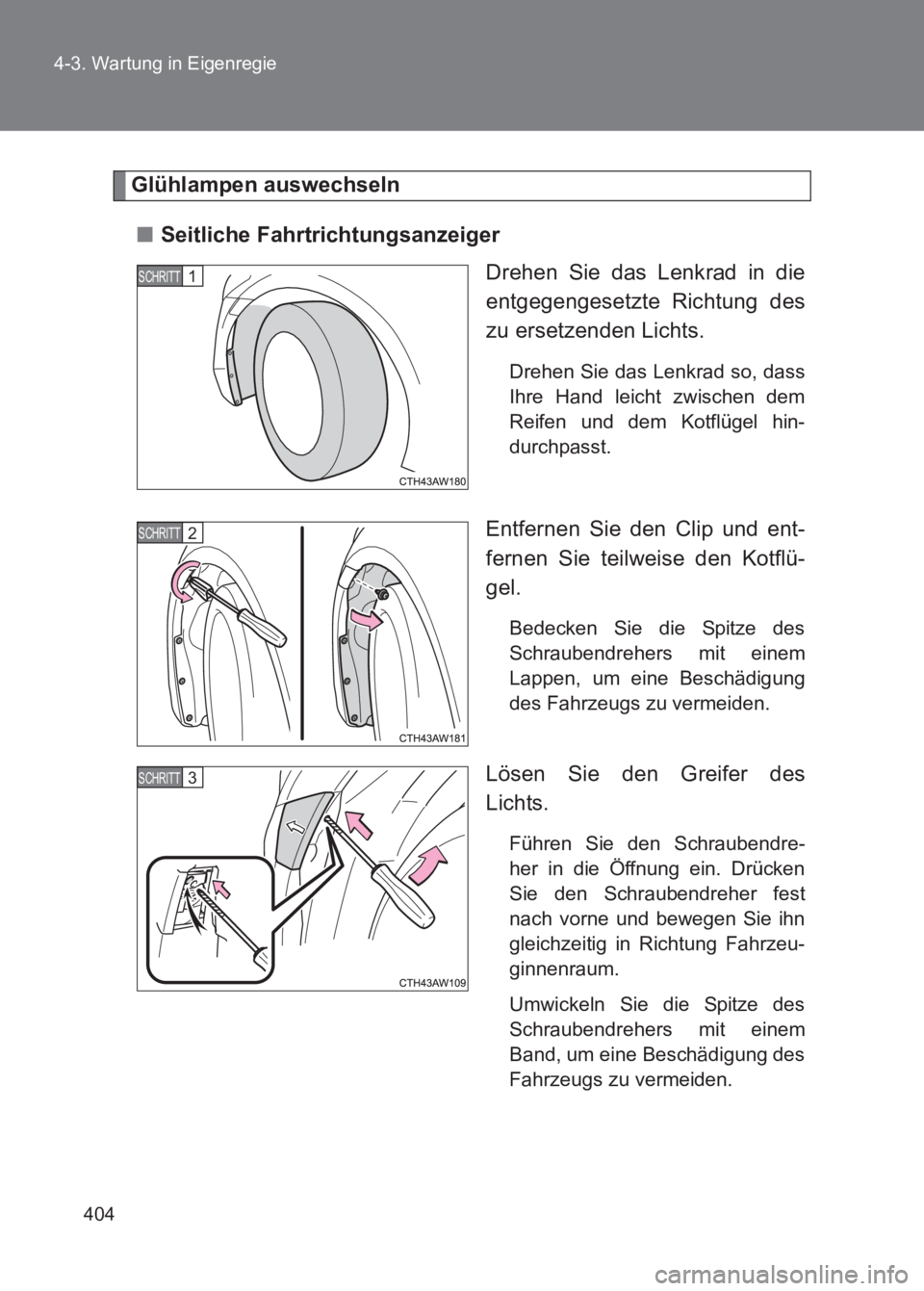

404
4-3. Wartung in Eigenregie
86_EM (OM18074M)
Glühlampen auswechseln
■ Seitliche Fahrtrichtungsanzeiger
Drehen Sie das Lenkrad in die
entgegengesetzte Richtung des
zu ersetzenden Lichts.
Drehen Sie das Lenkrad so, dass
Ihre Hand leicht zwischen dem
Reifen und dem Kotflügel hin-
durchpasst.
Entfernen Sie den Clip und ent-
fernen Sie teilweise den Kotflü-
gel.
Bedecken Sie die Spitze des
Schraubendrehers mit einem
Lappen, um eine Beschädigung
des Fahrzeugs zu vermeiden.
Lösen Sie den Greifer des
Lichts.
Führen Sie den Schraubendre-
her in die Öffnung ein. Drücken
Sie den Schraubendreher fest
nach vorne und bewegen Sie ihn
gleichzeitig in Richtung Fahrzeu-
ginnenraum.
Umwickeln Sie die Spitze des
Schraubendrehers mit einem
Band, um eine Beschädigung des
Fahrzeugs zu vermeiden.
1 SCHRITT
2 SCHRITT
3 SCHRITT

405
4-3. Wartung in Eigenregie
4
Wartung und Pflege
86_EM (OM18074M)

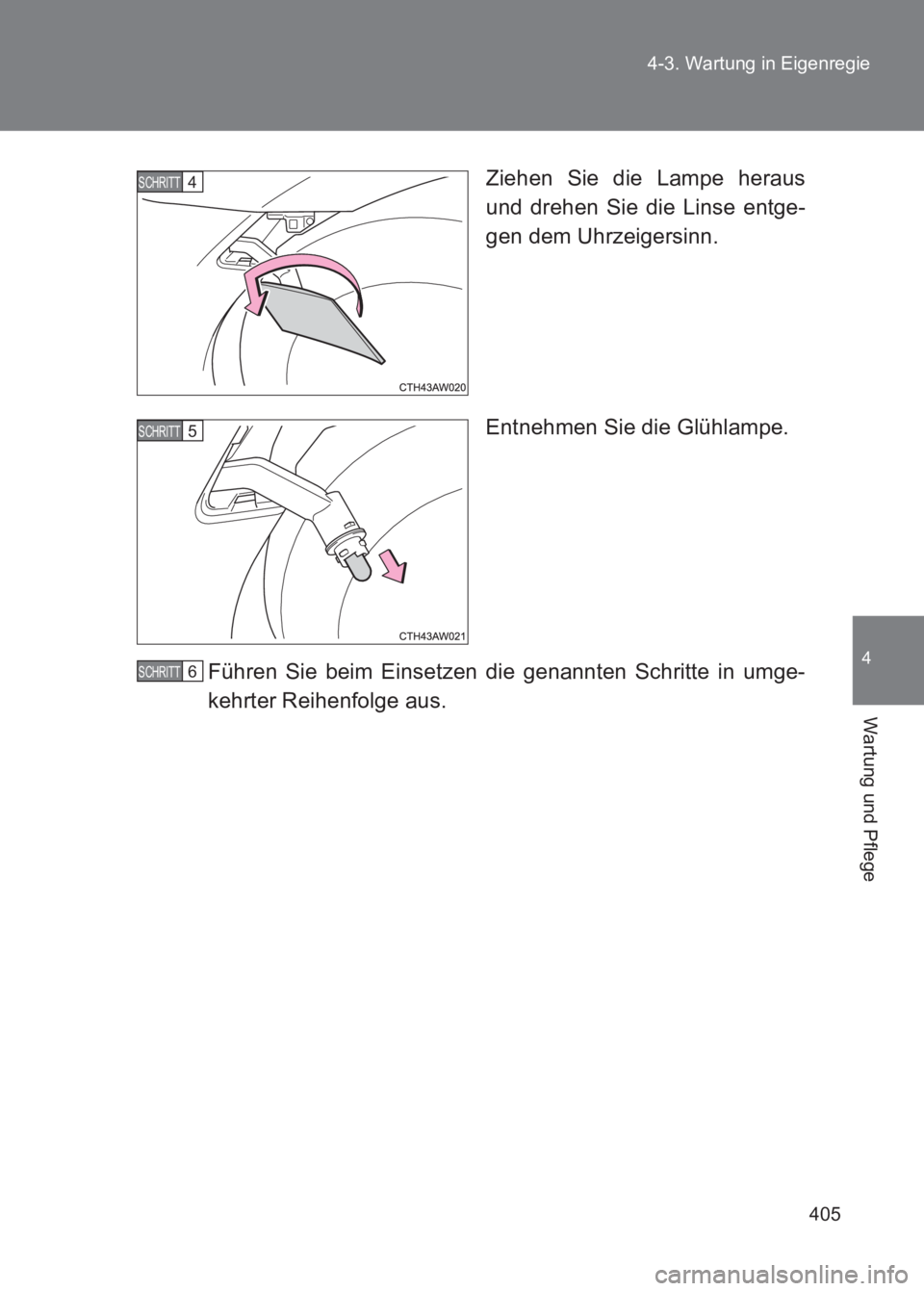

Ziehen Sie die Lampe heraus
und drehen Sie die Linse entge-
gen dem Uhrzeigersinn.
Entnehmen Sie die Glühlampe.
Führen Sie beim Einsetzen die genannten Schritte in umge-
kehrter Reihenfolge aus.
4 SCHRITT
5 SCHRITT
6 SCHRITT

406
4-3. Wartung in Eigenregie
86_EM (OM18074M)
■

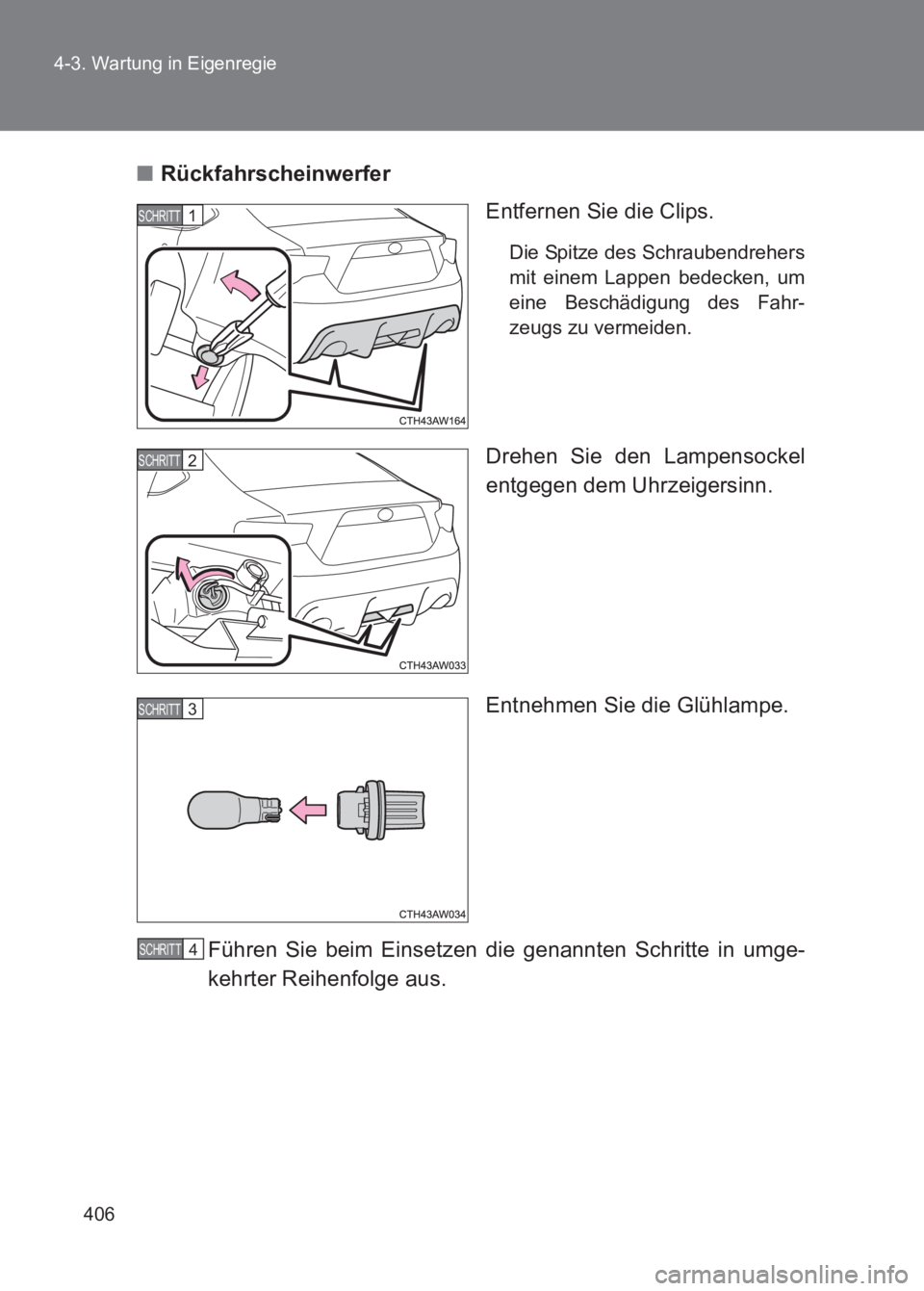

Rückfahrscheinwerfer
Entfernen Sie die Clips.
Die Spitze des Schraubendrehers
mit einem Lappen bedecken, um
eine Beschädigung des Fahr-
zeugs zu vermeiden.
Drehen Sie den Lampensockel
entgegen dem Uhrzeigersinn.
Entnehmen Sie die Glühlampe.
Führen Sie beim Einsetzen die genannten Schritte in umge-
kehrter Reihenfolge aus.
1 SCHRITT
2 SCHRITT
3 SCHRITT
4 SCHRITT

407
4-3. Wartung in Eigenregie
4
Wartung und Pflege
86_EM (OM18074M)
■

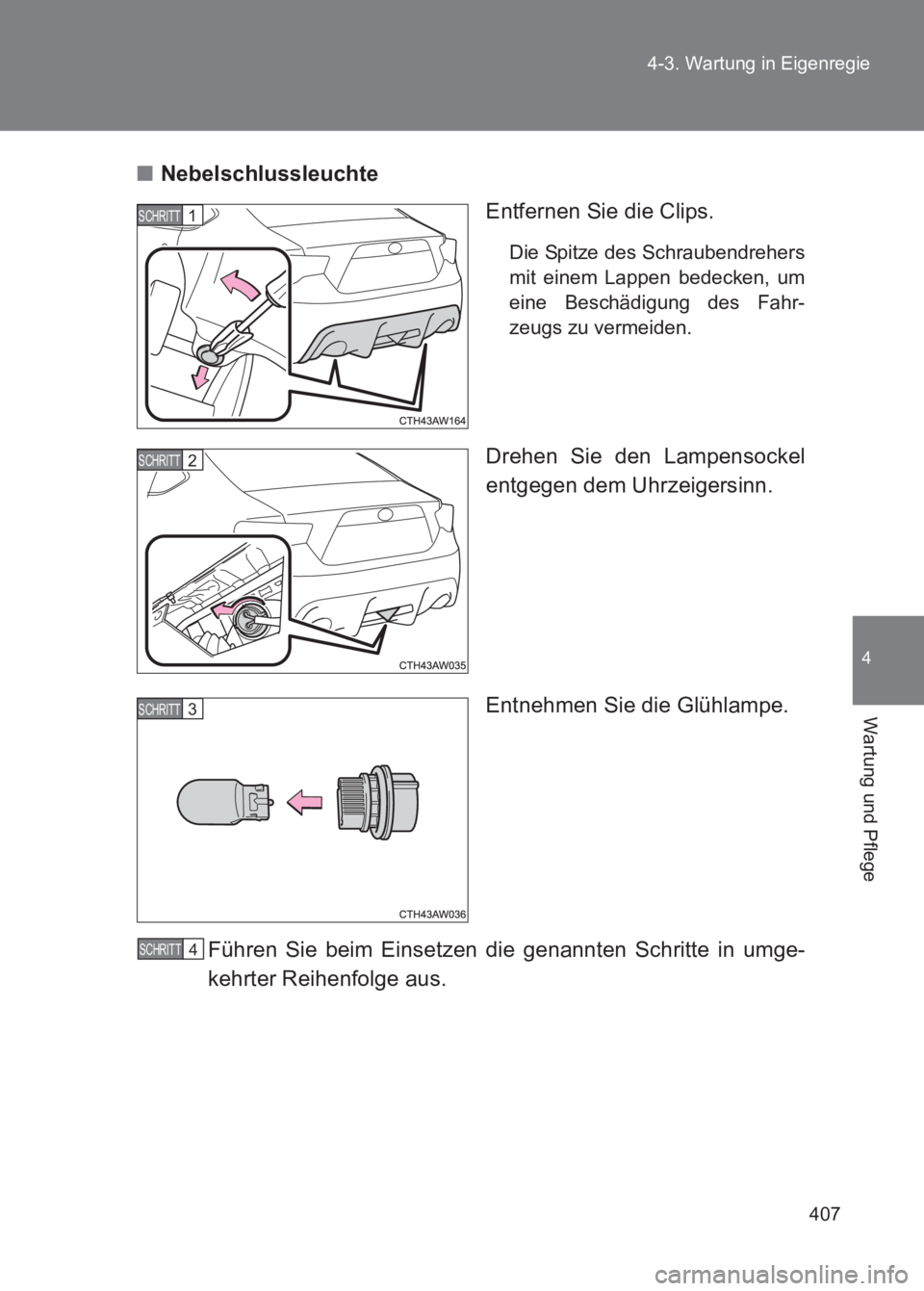

Nebelschlussleuchte
Entfernen Sie die Clips.
Die Spitze des Schraubendrehers
mit einem Lappen bedecken, um
eine Beschädigung des Fahr-
zeugs zu vermeiden.
Drehen Sie den Lampensockel
entgegen dem Uhrzeigersinn.
Entnehmen Sie die Glühlampe.
Führen Sie beim Einsetzen die genannten Schritte in umge-
kehrter Reihenfolge aus.
1 SCHRITT
2 SCHRITT
3 SCHRITT
4 SCHRITT

408
4-3. Wartung in Eigenregie
86_EM (OM18074M)
■

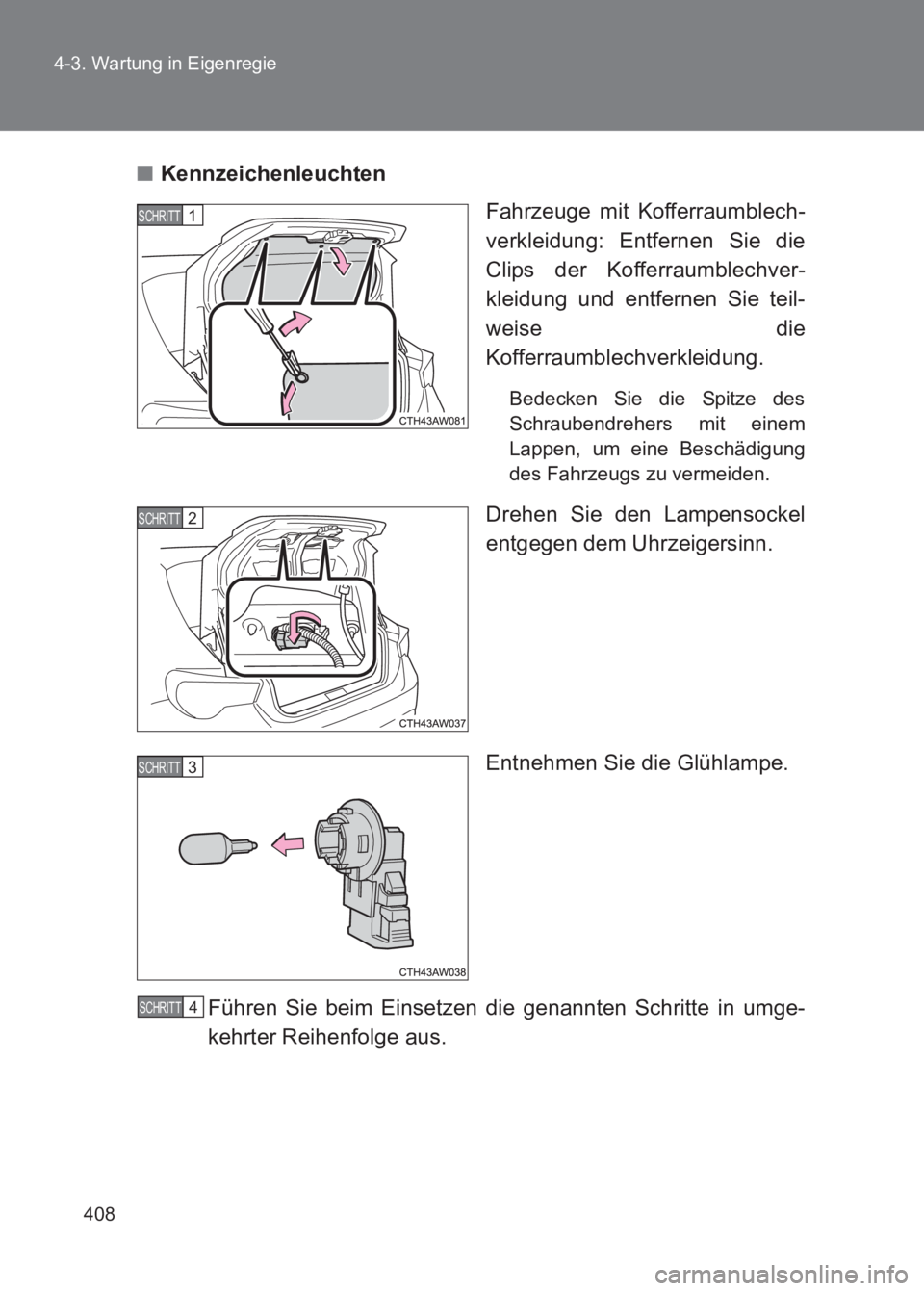

Kennzeichenleuchten
Fahrzeuge mit Kofferraumblech-
verkleidung: Entfernen Sie die
Clips der Kofferraumblechver-
kleidung und entfernen Sie teil-
weise die
Kofferraumblechverkleidung.
Bedecken Sie die Spitze des
Schraubendrehers mit einem
Lappen, um eine Beschädigung
des Fahrzeugs zu vermeiden.
Drehen Sie den Lampensockel
entgegen dem Uhrzeigersinn.
Entnehmen Sie die Glühlampe.
Führen Sie beim Einsetzen die genannten Schritte in umge-
kehrter Reihenfolge aus.
1 SCHRITT
2 SCHRITT
3 SCHRITT
4 SCHRITT

409
4-3. Wartung in Eigenregie
4
Wartung und Pflege
86_EM (OM18074M)
■

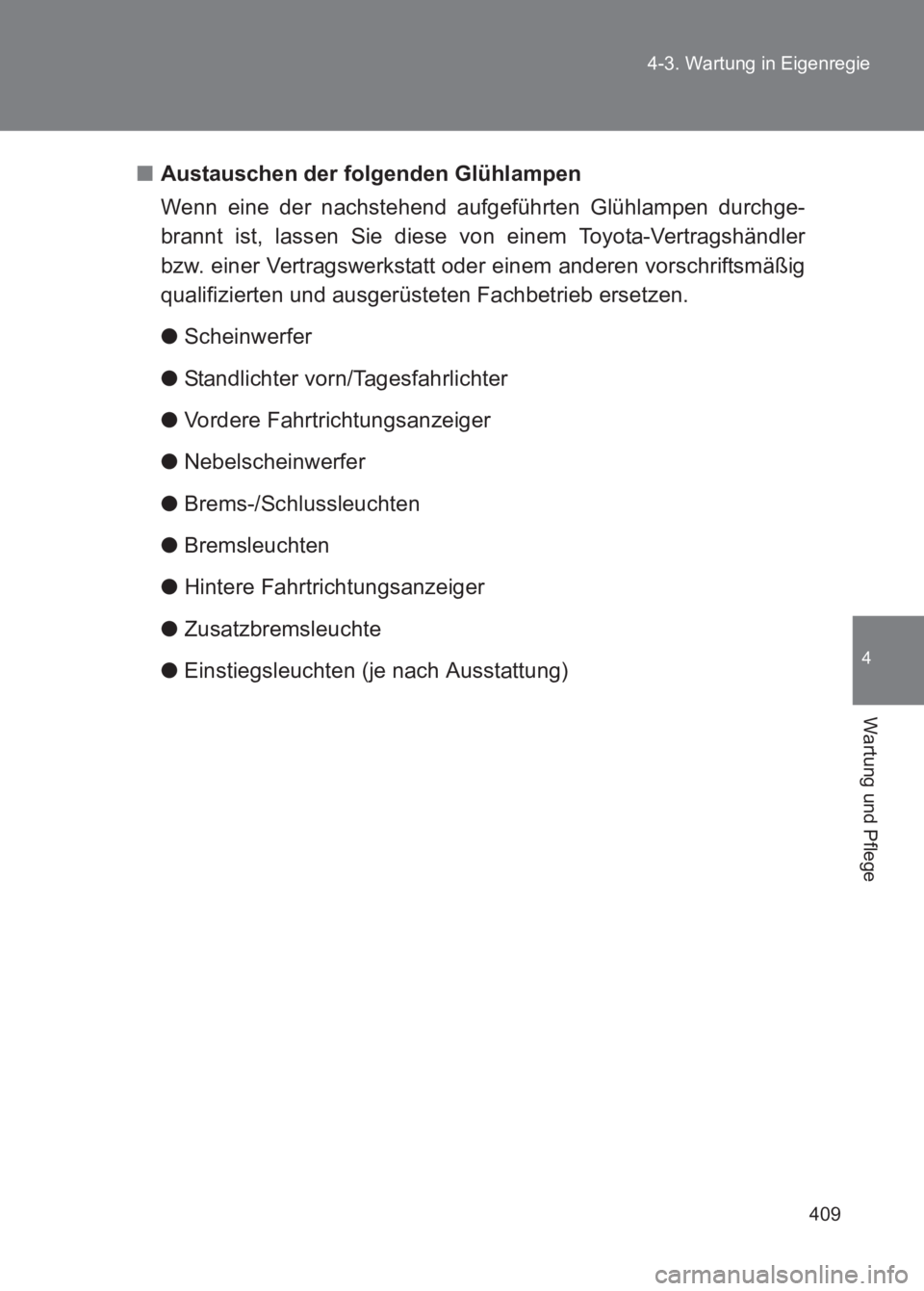

Austauschen der folgenden Glühlampen
Wenn eine der nachstehend aufgeführten Glühlampen durchge-
brannt ist, lassen Sie diese von einem Toyota-Vertragshändler
bzw. einer Vertragswerkstatt oder einem anderen vorschriftsmäßig
qualifizierten und ausgerüsteten Fachbetrieb ersetzen.
●Scheinwerfer
● Standlichter vorn/Tagesfahrlichter
● Vordere Fahrtrichtungsanzeiger
● Nebelscheinwerfer
● Brems-/Schlussleuchten
● Bremsleuchten
● Hintere Fahrtrichtungsanzeiger
● Zusatzbremsleuchte
● Einstiegsleuchten (je nach Ausstattung)

410
4-3. Wartung in Eigenregie
86_EM (OM18074M)
■

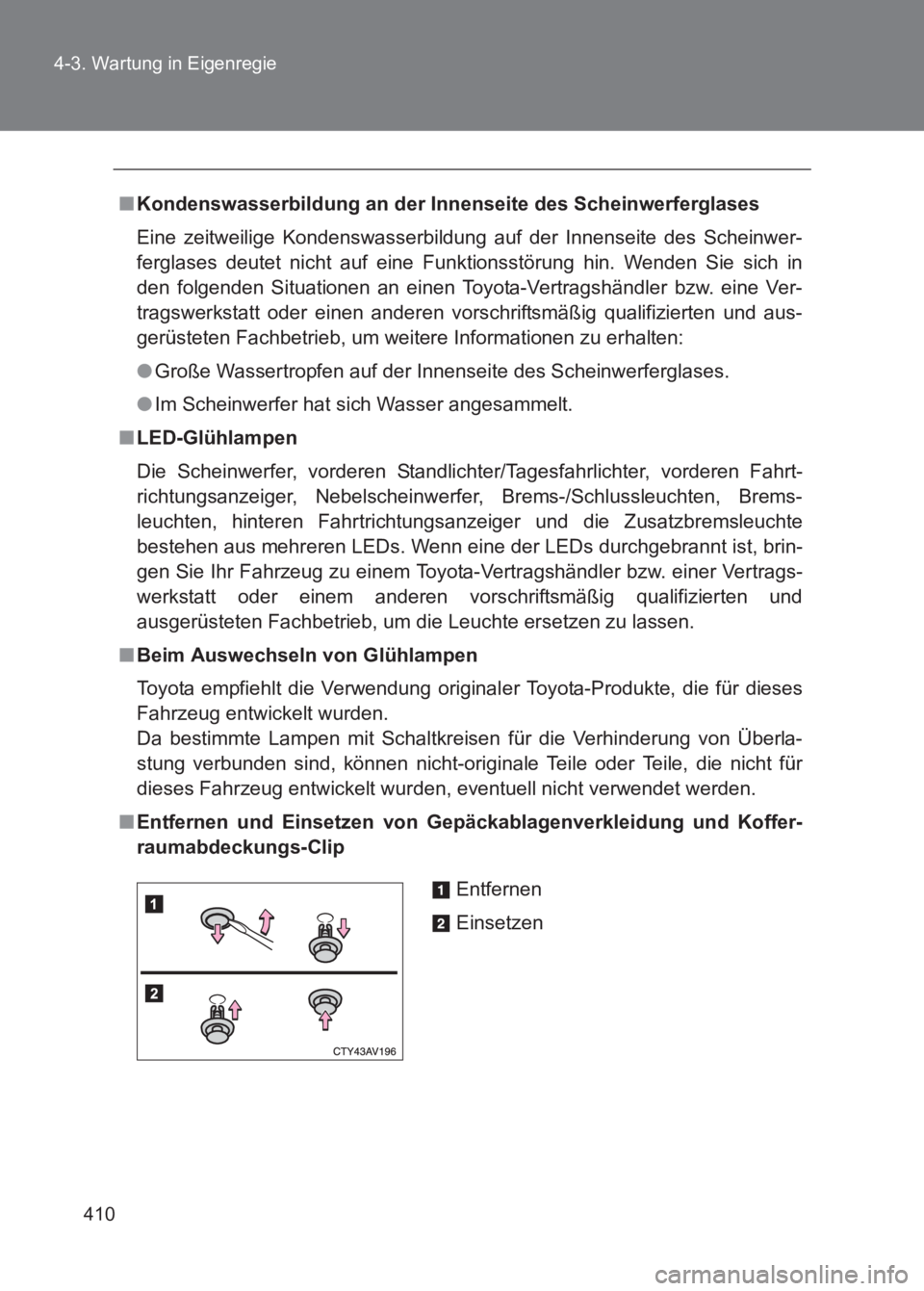

Kondenswasserbildung an der Innenseite des Scheinwerferglases
Eine zeitweilige Kondenswasserbildung auf der Innenseite des Scheinwer-
ferglases deutet nicht auf eine Funktionsstörung hin. Wenden Sie sich in
den folgenden Situationen an einen Toyota-Vertragshändler bzw. eine Ver-
tragswerkstatt oder einen anderen vorschriftsmäßig qualifizierten und aus-
gerüsteten Fachbetrieb, um weitere Informationen zu erhalten:
●Große Wassertropfen auf der Innenseite des Scheinwerferglases.
● Im Scheinwerfer hat sich Wasser angesammelt.
■ LED-Glühlampen
Die Scheinwerfer, vorderen Standlicht er/Tagesfahrlichter, vorderen Fahrt-
richtungsanzeiger, Nebelscheinwerfer, Brems-/Schlussleuchten, Brems-
leuchten, hinteren Fahrtrichtungsanz eiger und die Zusatzbremsleuchte
bestehen aus mehreren LEDs. Wenn eine der LEDs durchgebrannt ist, brin-
gen Sie Ihr Fahrzeug zu einem Toyota-V ertragshändler bzw. einer Vertrags-
werkstatt oder einem anderen vorschriftsmäßig qualifizierten und
ausgerüsteten Fachbetrieb, um die Leuchte ersetzen zu lassen.
■ Beim Auswechseln von Glühlampen
Toyota empfiehlt die Verwendung original er Toyota-Produkte, die für dieses
Fahrzeug entwickelt wurden.
Da bestimmte Lampen mit Schaltkreisen für die Verhinderung von Überla-
stung verbunden sind, können nicht-originale Teile oder Teile, die nicht für
dieses Fahrzeug entwickelt wurden, eventuell nicht verwendet werden.
■ Entfernen und Einsetzen von Gepäckablagenverkleidung und Koffer-
raumabdeckungs-Clip
Entfernen
Einsetzen
