TOYOTA GT86 2017 Betriebsanleitungen (in German)

5
421

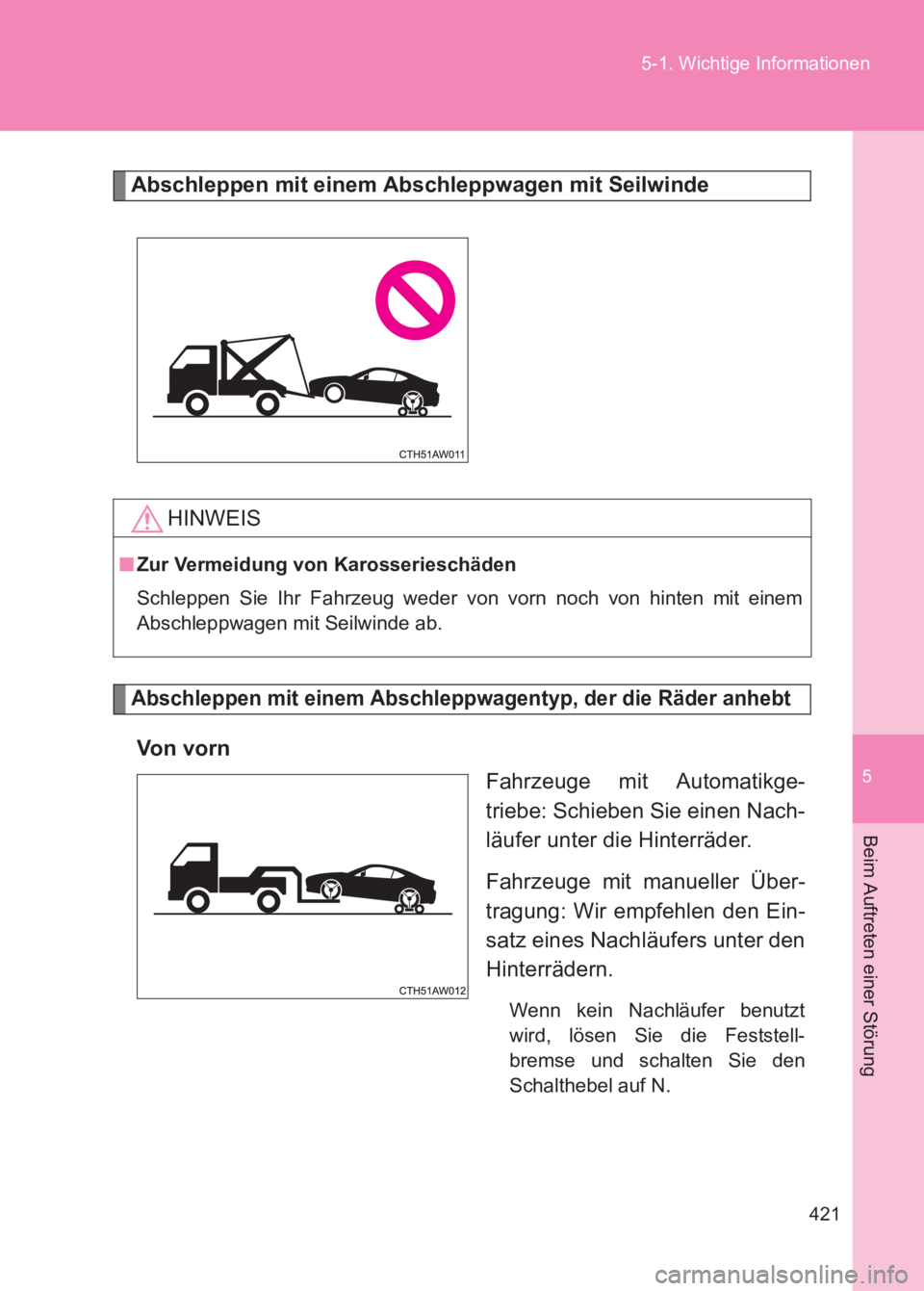

5-1. Wichtige Informationen
Beim Auftreten einer Störung
86_EM (OM18074M)
Abschleppen mit einem Abschleppwagen mit Seilwinde
Abschleppen mit einem Abschleppwagentyp, der die Räder anhebt
Vo n v o r n
Fahrzeuge mit Automatikge-
triebe: Schieben Sie einen Nach-
läufer unter die Hinterräder.
Fahrzeuge mit manueller Über-
tragung: Wir empfehlen den Ein-
satz eines Nachläufers unter den
Hinterrädern.
Wenn kein Nachläufer benutzt
wird, lösen Sie die Feststell-
bremse und schalten Sie den
Schalthebel auf N.
HINWEIS
■Zur Vermeidung von Karosserieschäden
Schleppen Sie Ihr Fahrzeug weder von vorn noch von hinten mit einem
Abschleppwagen mit Seilwinde ab.

422
5-1. Wichtige Informationen
86_EM (OM18074M)

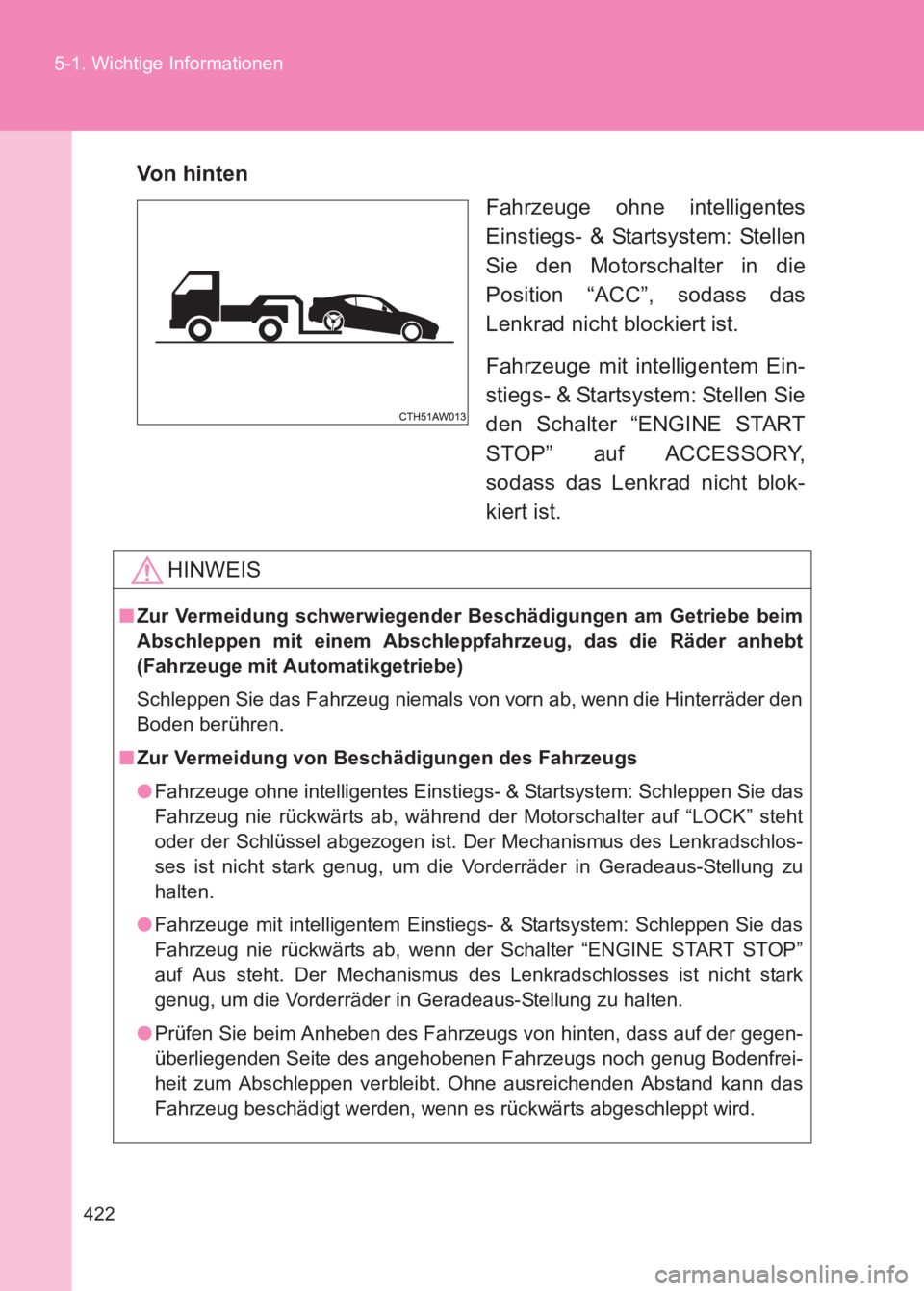

Von hinten
Fahrzeuge ohne intelligentes
Einstiegs- & Startsystem: Stellen
Sie den Motorschalter in die
Position “ACC”, sodass das
Lenkrad nicht blockiert ist.
Fahrzeuge mit intelligentem Ein-
stiegs- & Startsystem: Stellen Sie
den Schalter “ENGINE START
STOP” auf ACCESSORY,
sodass das Lenkrad nicht blok-
kiert ist.
HINWEIS
■Zur Vermeidung schwerwiegender B eschädigungen am Getriebe beim
Abschleppen mit einem Abschleppf ahrzeug, das die Räder anhebt
(Fahrzeuge mit Automatikgetriebe)
Schleppen Sie das Fahrzeug niemals von vorn ab, wenn die Hinterräder den
Boden berühren.
■ Zur Vermeidung von Beschädigungen des Fahrzeugs
●Fahrzeuge ohne intelligentes Einstiegs- & Startsystem: Schleppen Sie das
Fahrzeug nie rückwärts ab, während der Motorschalter auf “LOCK” steht
oder der Schlüssel abgezogen ist. Der Mechanismus des Lenkradschlos-
ses ist nicht stark genug, um die Vorderräder in Geradeaus-Stellung zu
halten.
● Fahrzeuge mit intelligentem Einstiegs- & Startsystem: Schleppen Sie das
Fahrzeug nie rückwärts ab, wenn der Schalter “ENGINE START STOP”
auf Aus steht. Der Mechanismus des Lenkradschlosses ist nicht stark
genug, um die Vorderräder in Geradeaus-Stellung zu halten.
● Prüfen Sie beim Anheben des Fahrzeugs von hinten, dass auf der gegen-
überliegenden Seite des angehobenen Fahrzeugs noch genug Bodenfrei-
heit zum Abschleppen verbleibt. Ohne ausreichenden Abstand kann das
Fahrzeug beschädigt werden, wenn es rückwärts abgeschleppt wird.

5
423
5-1. Wichtige Informationen
Beim Auftreten einer Störung
86_EM (OM18074M)

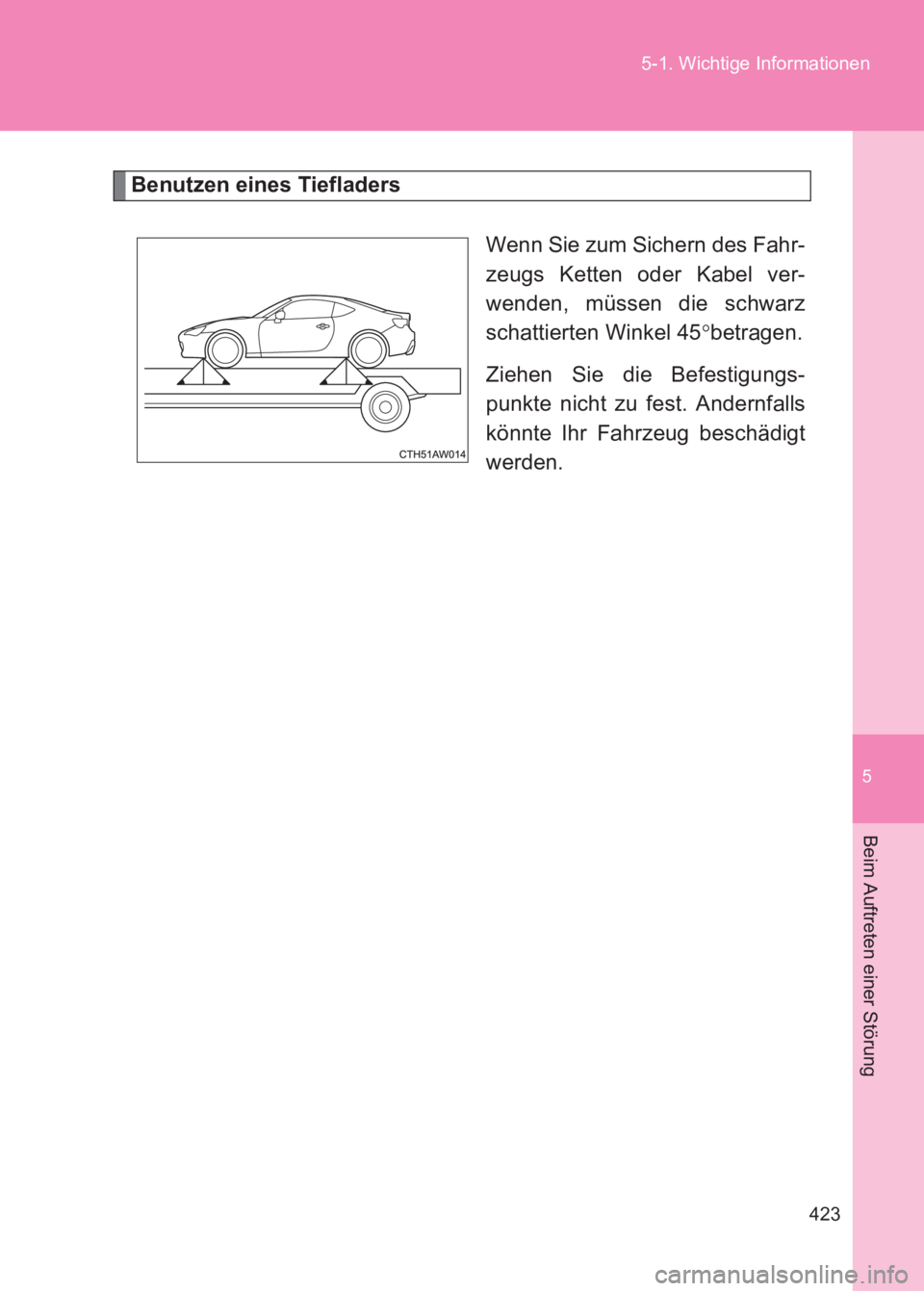

Benutzen eines Tiefladers
Wenn Sie zum Sichern des Fahr-
zeugs Ketten oder Kabel ver-
wenden, müssen die schwarz
schattierten Winkel 45°betragen.
Ziehen Sie die Befestigungs-
punkte nicht zu fest. Andernfalls
könnte Ihr Fahrzeug beschädigt
werden.

424
5-1. Wichtige Informationen
86_EM (OM18074M)

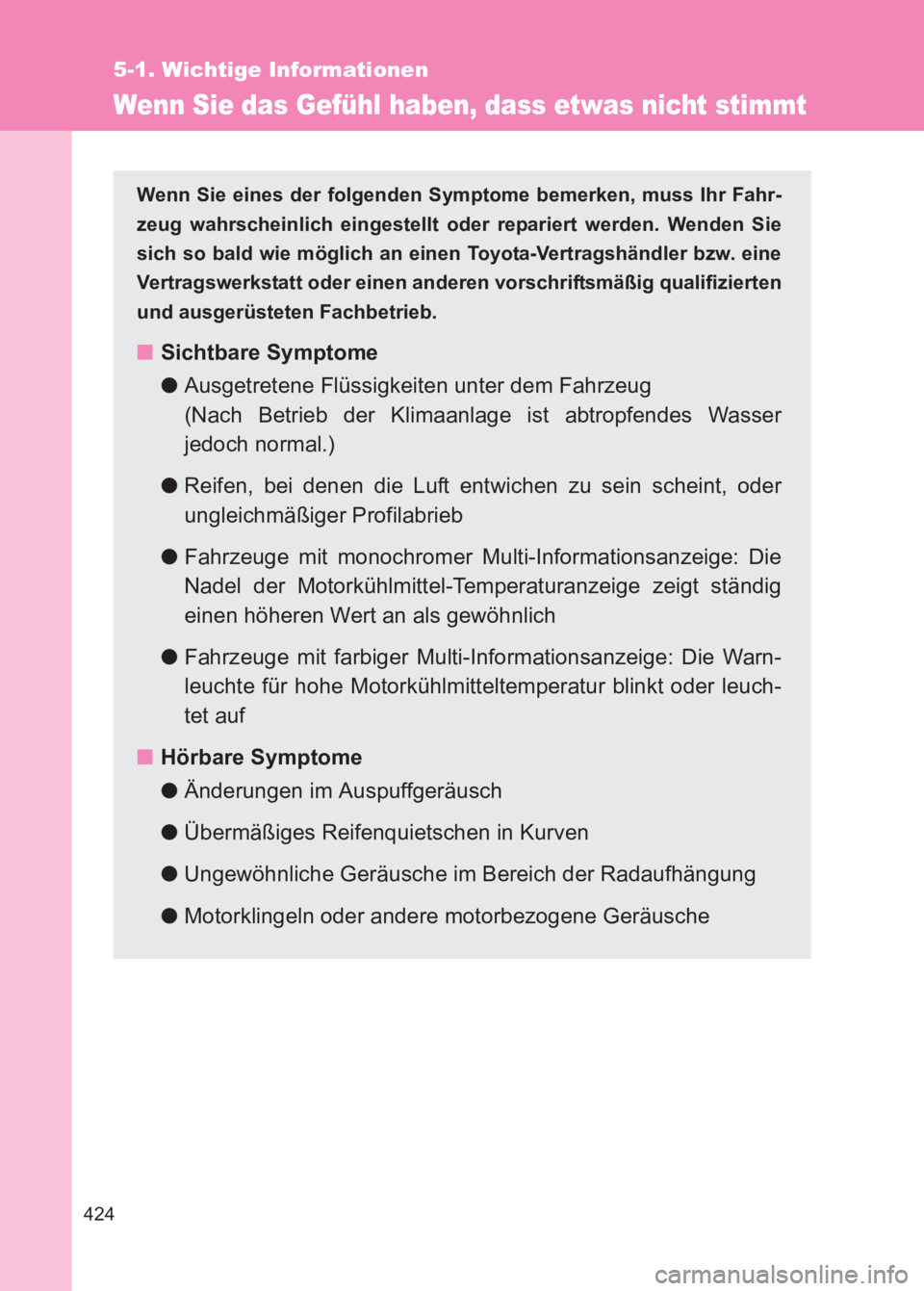

Wenn Sie das Gefühl haben, dass etwas nicht stimmt
Wenn Sie eines der folgenden Symptome bemerken, muss Ihr Fahr-
zeug wahrscheinlich eingestellt oder repariert werden. Wenden Sie
sich so bald wie möglich an einen Toyota-Vertragshändler bzw. eine
Vertragswerkstatt oder einen anderen vorschriftsmäßig qualifizierten
und ausgerüsteten Fachbetrieb.
■Sichtbare Symptome
●Ausgetretene Flüssigkeiten unter dem Fahrzeug
(Nach Betrieb der Klimaanlage ist abtropfendes Wasser
jedoch normal.)
● Reifen, bei denen die Luft entwichen zu sein scheint, oder
ungleichmäßiger Profilabrieb
● Fahrzeuge mit monochromer Multi-Informationsanzeige: Die
Nadel der Motorkühlmittel-Temperaturanzeige zeigt ständig
einen höheren Wert an als gewöhnlich
● Fahrzeuge mit farbiger Multi-Informationsanzeige: Die Warn-
leuchte für hohe Motorkühlmitteltemperatur blinkt oder leuch-
tet auf
■ Hörbare Symptome
●Änderungen im Auspuffgeräusch
● Übermäßiges Reifenquietschen in Kurven
● Ungewöhnliche Geräusche im Bereich der Radaufhängung
● Motorklingeln oder andere motorbezogene Geräusche

5
425
5-1. Wichtige Informationen
Beim Auftreten einer Störung
86_EM (OM18074M)
■

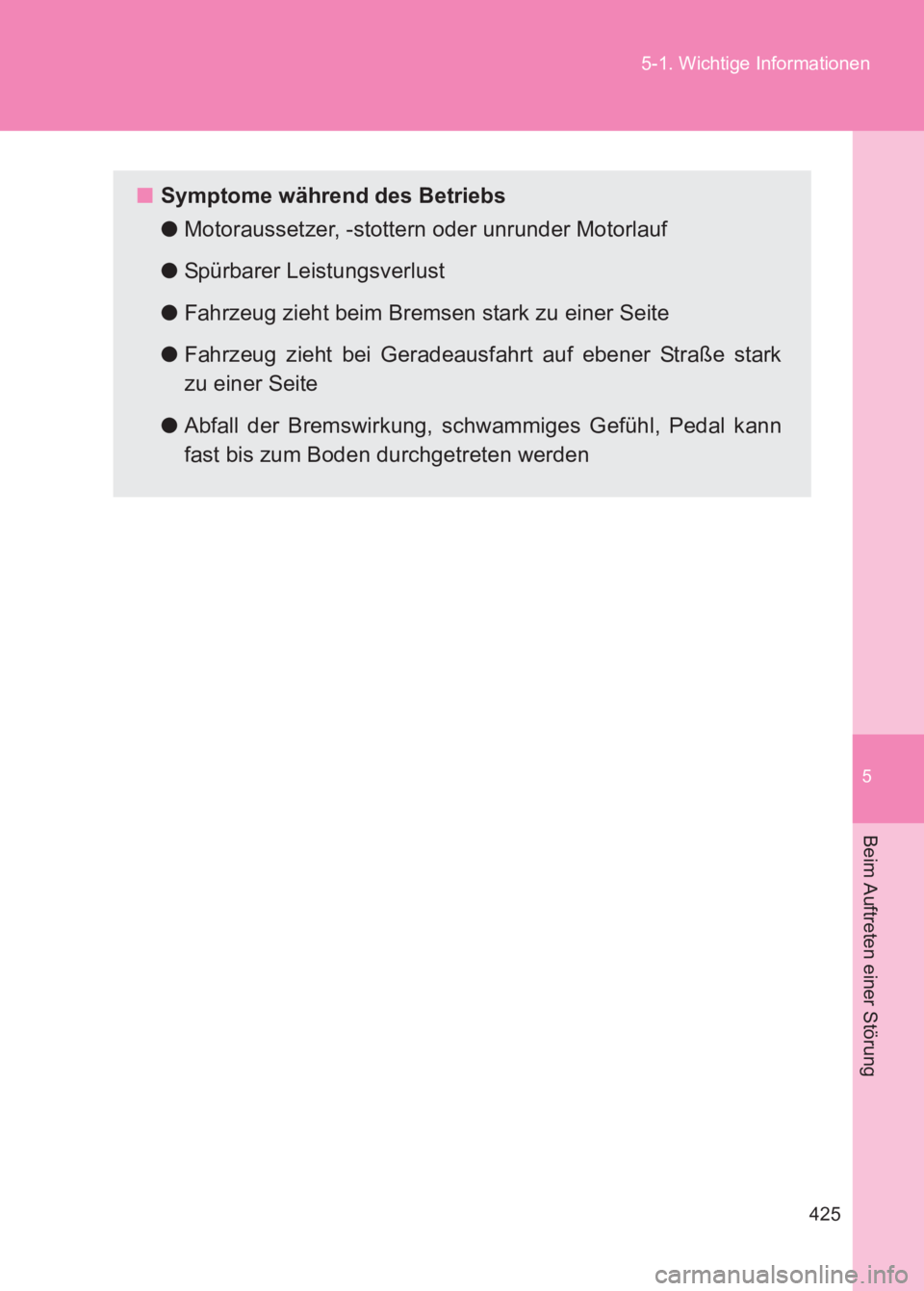

Symptome während des Betriebs
●Motoraussetzer, -stottern oder unrunder Motorlauf
● Spürbarer Leistungsverlust
● Fahrzeug zieht beim Bremsen stark zu einer Seite
● Fahrzeug zieht bei Geradeausfahrt auf ebener Straße stark
zu einer Seite
● Abfall der Bremswirkung, schwammiges Gefühl, Pedal kann
fast bis zum Boden durchgetreten werden

426
5-1. Wichtige Informationen
86_EM (OM18074M)

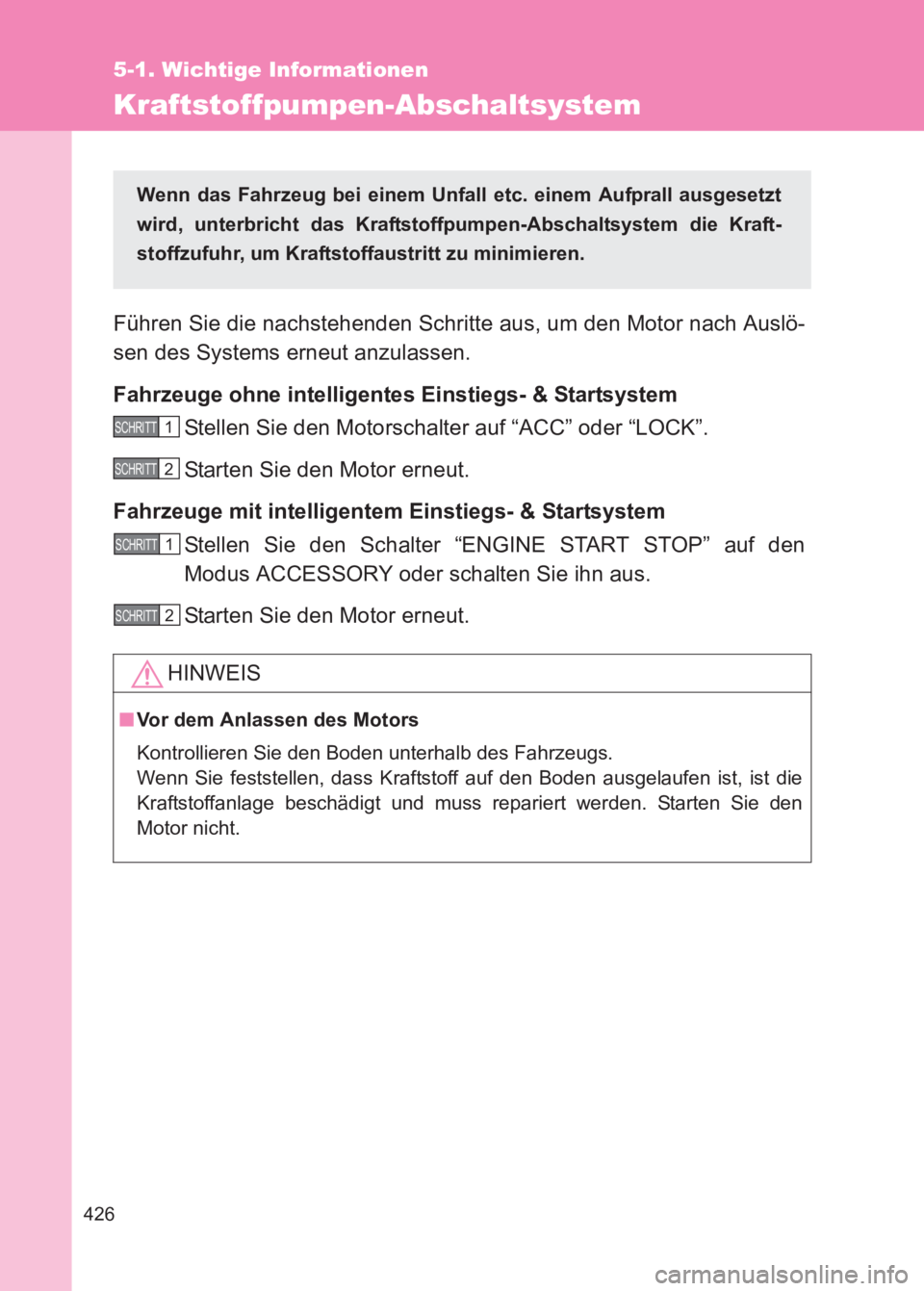

Kraftstoffpumpen-Abschaltsystem
Führen Sie die nachstehenden Schritte aus, um den Motor nach Auslö-
sen des Systems erneut anzulassen.
Fahrzeuge ohne intelligentes Einstiegs- & StartsystemStellen Sie den Motorschalter auf “ACC” oder “LOCK”.
Starten Sie den Motor erneut.
Fahrzeuge mit intelligentem Einstiegs- & Startsystem Stellen Sie den Schalter “ENGINE START STOP” auf den
Modus ACCESSORY oder schalten Sie ihn aus.
Starten Sie den Motor erneut.
HINWEIS
■Vor dem Anlassen des Motors
Kontrollieren Sie den Boden unterhalb des Fahrzeugs.
Wenn Sie feststellen, dass Kraftstoff auf den Boden ausgelaufen ist, ist die
Kraftstoffanlage beschädigt und muss repariert werden. Starten Sie den
Motor nicht.
Wenn das Fahrzeug bei einem Unfall etc. einem Aufprall ausgesetzt
wird, unterbricht das Kraftstoff pumpen-Abschaltsystem die Kraft-
stoffzufuhr, um Kraftstoffaustritt zu minimieren.
1 SCHRITT
2 SCHRITT
1 SCHRITT
2 SCHRITT

5

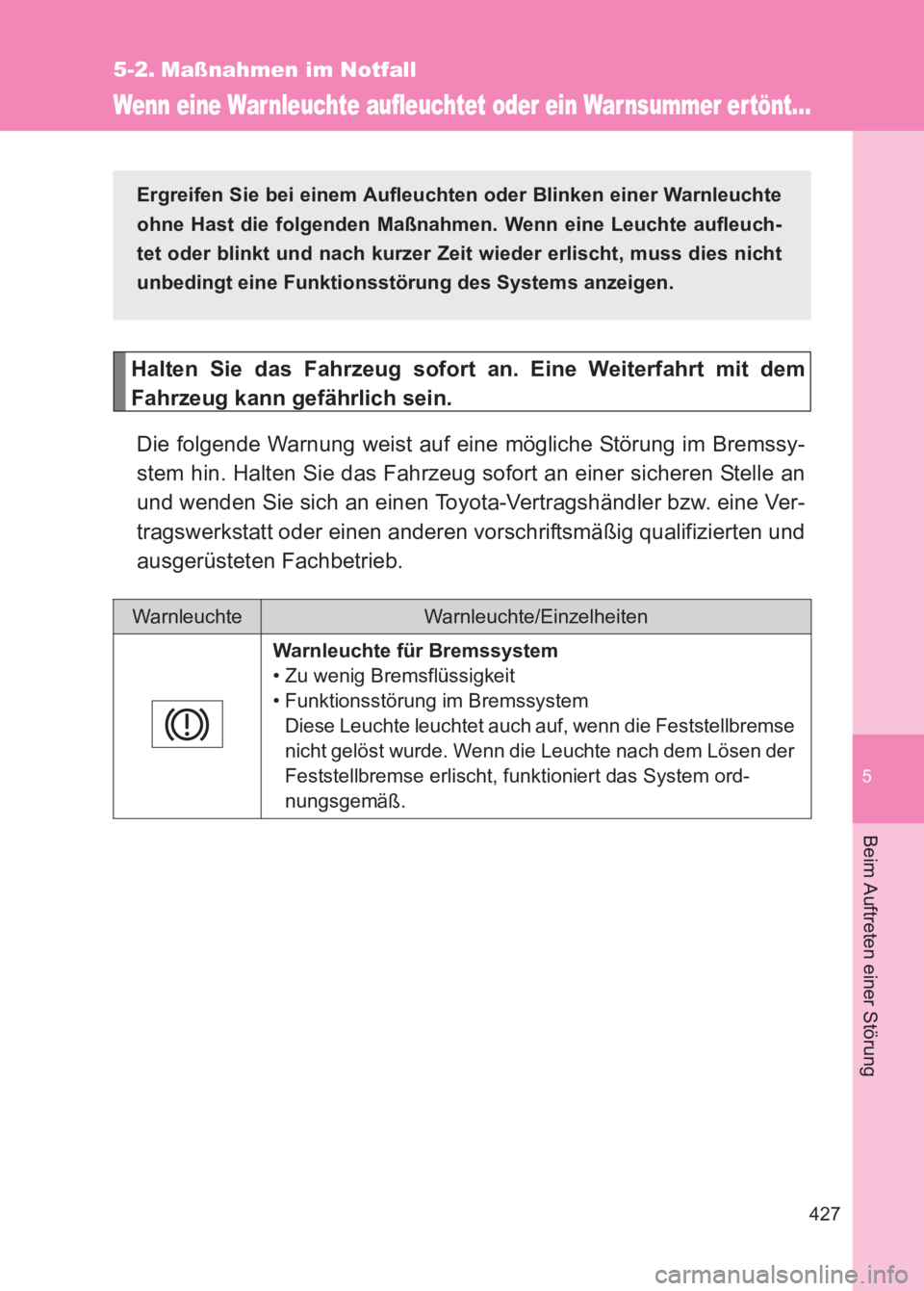

427
Beim Auftreten einer Störung
86_EM (OM18074M)
5-2. Maßnahmen im Notfall
Wenn eine War nleuchte aufleuchtet oder ein War nsummer ertönt...
Halten Sie das Fahrzeug sofort an. Eine Weiterfahrt mit dem
Fahrzeug kann gefährlich sein.
Die folgende Warnung weist auf eine mögliche Störung im Bremssy-
stem hin. Halten Sie das Fahrzeug sofort an einer sicheren Stelle an
und wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Ver-
tragswerkstatt oder einen anderen vorschriftsmäßig qualifizierten und
ausgerüsteten Fachbetrieb.
WarnleuchteWarnleuchte/Einzelheiten
Warnleuchte für Bremssystem
• Zu wenig Bremsflüssigkeit
• Funktionsstörung im Bremssystem Diese Leuchte leuchtet auch auf, wenn die Feststellbremse
nicht gelöst wurde. Wenn die Leuchte nach dem Lösen der
Feststellbremse erlischt, funktioniert das System ord-
nungsgemäß.
Ergreifen Sie bei einem Aufleuchten oder Blinken einer Warnleuchte
ohne Hast die folgenden Maßnahmen. Wenn eine Leuchte aufleuch-
tet oder blinkt und nach kurzer Zeit wieder erlischt, muss dies nicht
unbedingt eine Funktionsstörung des Systems anzeigen.

428

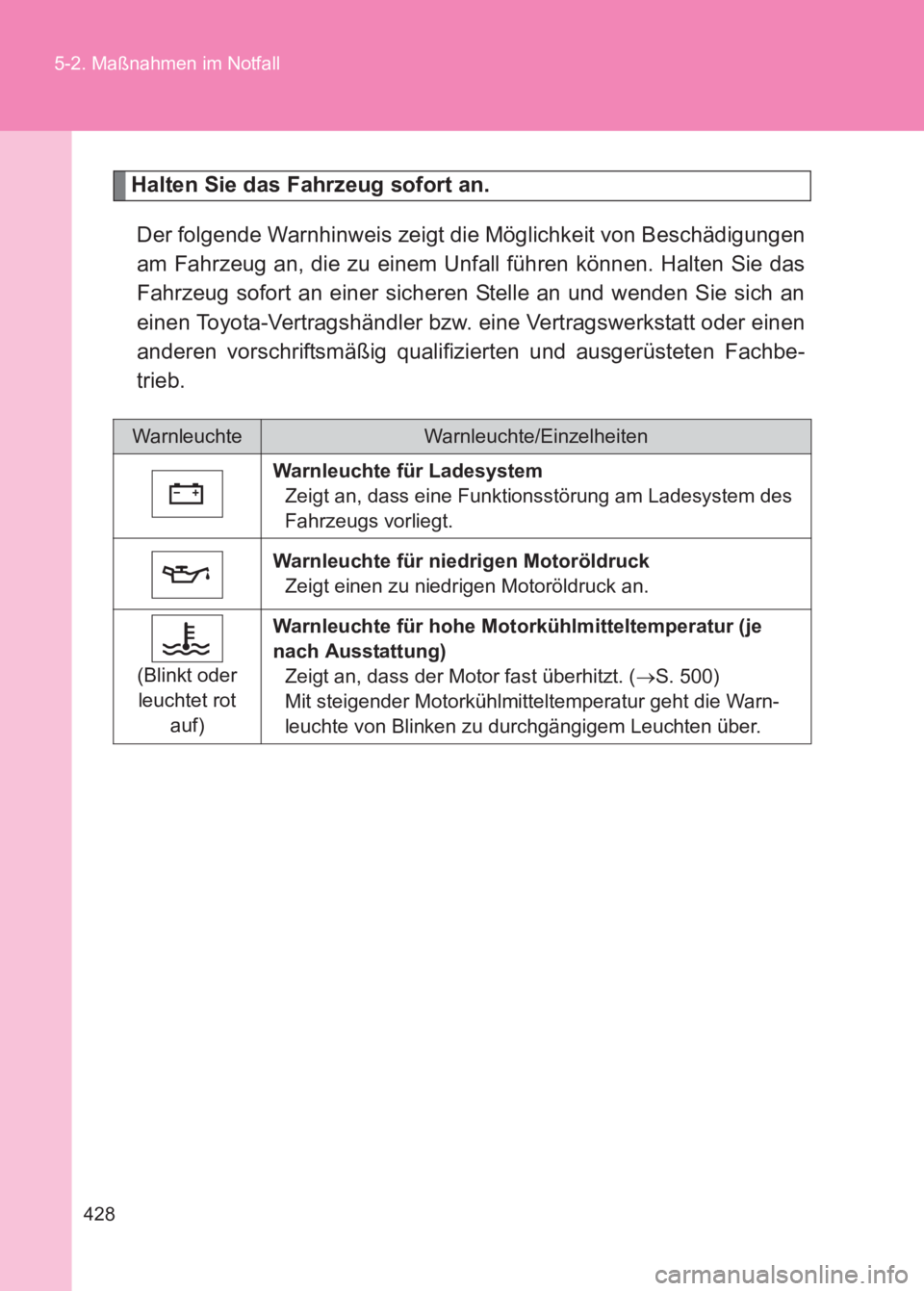

5-2. Maßnahmen im Notfall
86_EM (OM18074M)
Halten Sie das Fahrzeug sofort an.
Der folgende Warnhinweis zeigt die Möglichkeit von Beschädigungen
am Fahrzeug an, die zu einem Unfall führen können. Halten Sie das
Fahrzeug sofort an einer sicheren Stelle an und wenden Sie sich an
einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder einen
anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbe-
trieb.
WarnleuchteWarnleuchte/Einzelheiten
Warnleuchte für Ladesystem Zeigt an, dass eine Funktionsstörung am Ladesystem des
Fahrzeugs vorliegt.
Warnleuchte für niedrigen Motoröldruck Zeigt einen zu niedrigen Motoröldruck an.
(Blinkt oder leuchtet rot auf) Warnleuchte für hohe Motorkühlmitteltemperatur (je
nach Ausstattung)
Zeigt an, dass der Motor fast überhitzt. ( →S. 500)
Mit steigender Motorkühlmittel temperatur geht die Warn-
leuchte von Blinken zu durchgängigem Leuchten über.

5
429
5-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
86_EM (OM18074M)

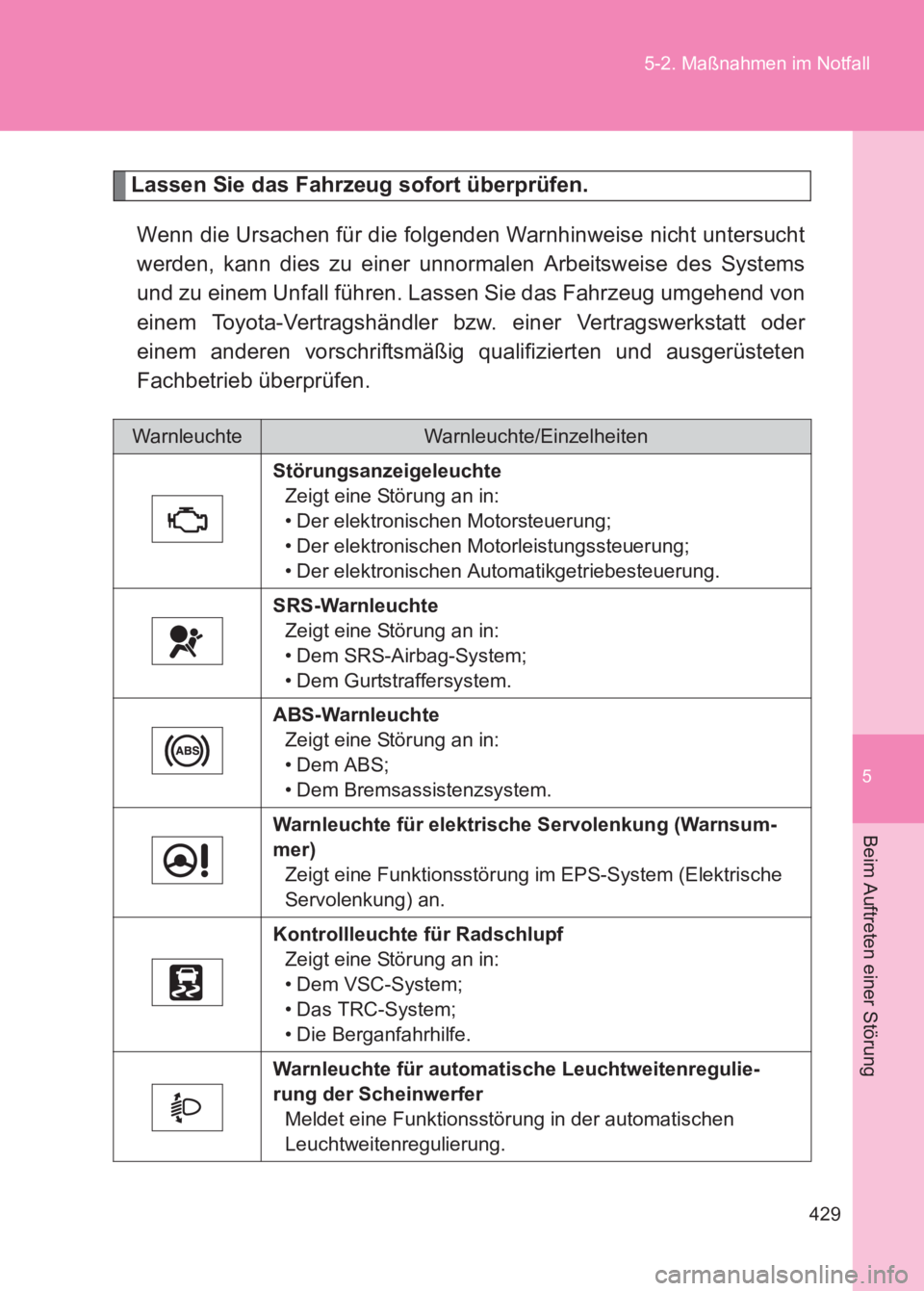

Lassen Sie das Fahrzeug sofort überprüfen.
Wenn die Ursachen für die folgenden Warnhinweise nicht untersucht
werden, kann dies zu einer unnormalen Arbeitsweise des Systems
und zu einem Unfall führen. Lassen Sie das Fahrzeug umgehend von
einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder
einem anderen vorschriftsmäßig qualifizierten und ausgerüsteten
Fachbetrieb überprüfen.
WarnleuchteWarnleuchte/Einzelheiten
Störungsanzeigeleuchte Zeigt eine Störung an in:
• Der elektronischen Motorsteuerung;
• Der elektronischen Motorleistungssteuerung;
• Der elektronischen Automatikgetriebesteuerung.
SRS-Warnleuchte Zeigt eine Störung an in:
• Dem SRS-Airbag-System;
• Dem Gurtstraffersystem.
ABS-Warnleuchte Zeigt eine Störung an in:
• Dem ABS;
• Dem Bremsassistenzsystem.
Warnleuchte für elektrische Servolenkung (Warnsum-
mer) Zeigt eine Funktionsstörung im EPS-System (Elektrische
Servolenkung) an.
Kontrollleuchte für Radschlupf Zeigt eine Störung an in:
• Dem VSC-System;
•Das TRC-System;
• Die Berganfahrhilfe.
Warnleuchte für automatische Leuchtweitenregulie-
rung der Scheinwerfer Meldet eine Funktionsstörung in der automatischen
Leuchtweitenregulierung.

430
5-2. Maßnahmen im Notfall
86_EM (OM18074M)

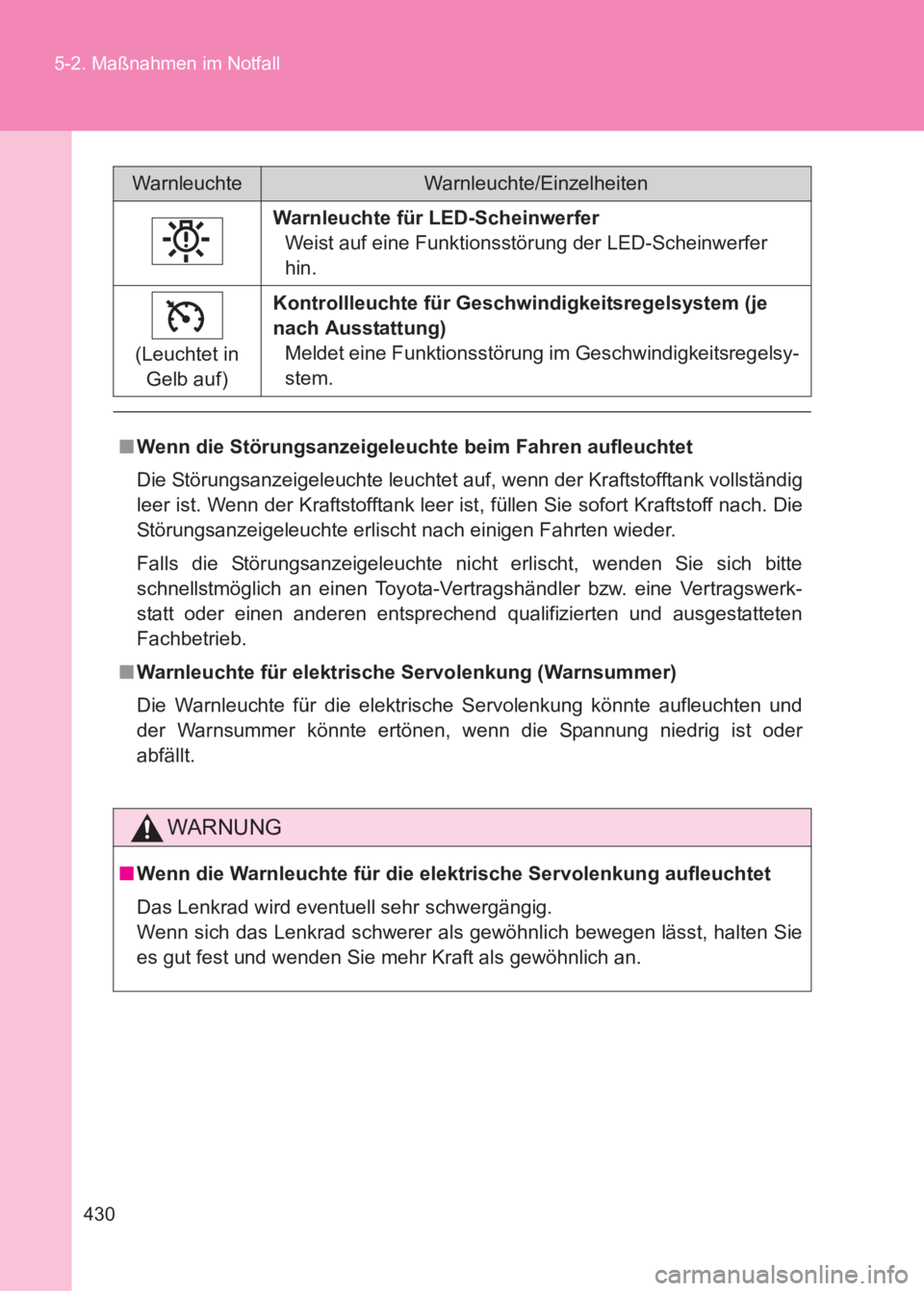

Warnleuchte für LED-Scheinwerfer
Weist auf eine Funktionsstörung der LED-Scheinwerfer
hin.
(Leuchtet in Gelb auf) Kontrollleuchte für Geschwindigkeitsregelsystem (je
nach Ausstattung)
Meldet eine Funktionsstörung im Geschwindigkeitsregelsy-
stem.
■ Wenn die Störungsanzeigeleuchte beim Fahren aufleuchtet
Die Störungsanzeigeleuchte leuchtet auf, wenn der Kraftsto fftank vollständig
leer ist. Wenn der Kraftsto fftank leer ist, füllen Sie sofort Kraftstoff nach. Die
Störungsanzeigeleuchte erlischt nach einigen Fahrten wieder.
Falls die Störungsanzeigeleuchte nicht erlischt, wenden Sie sich bitte
schnellstmöglich an einen Toyota-Vertragshändler bzw. eine Vertragswerk-
statt oder einen anderen entsprechend qualifizierten und ausgestatteten
Fachbetrieb.
■ Warnleuchte für elektrische Servolenkung (Warnsummer)
Die Warnleuchte für die elektrische Servolenkung könnte aufleuchten und
der Warnsummer könnte ertönen, wenn die Spannung niedrig ist oder
abfällt.
WARNUNG
■Wenn die Warnleuchte für die elektrische Servolenkung aufleuchtet
Das Lenkrad wird eventuell sehr schwergängig.
Wenn sich das Lenkrad schwerer als gewöhnlich bewegen lässt, halten Sie
es gut fest und wenden Sie mehr Kraft als gewöhnlich an.
WarnleuchteWarnleuchte/Einzelheiten
