371 4-3. Karbantartás saját kivitelezésben
4
Karbantartás és ápolás

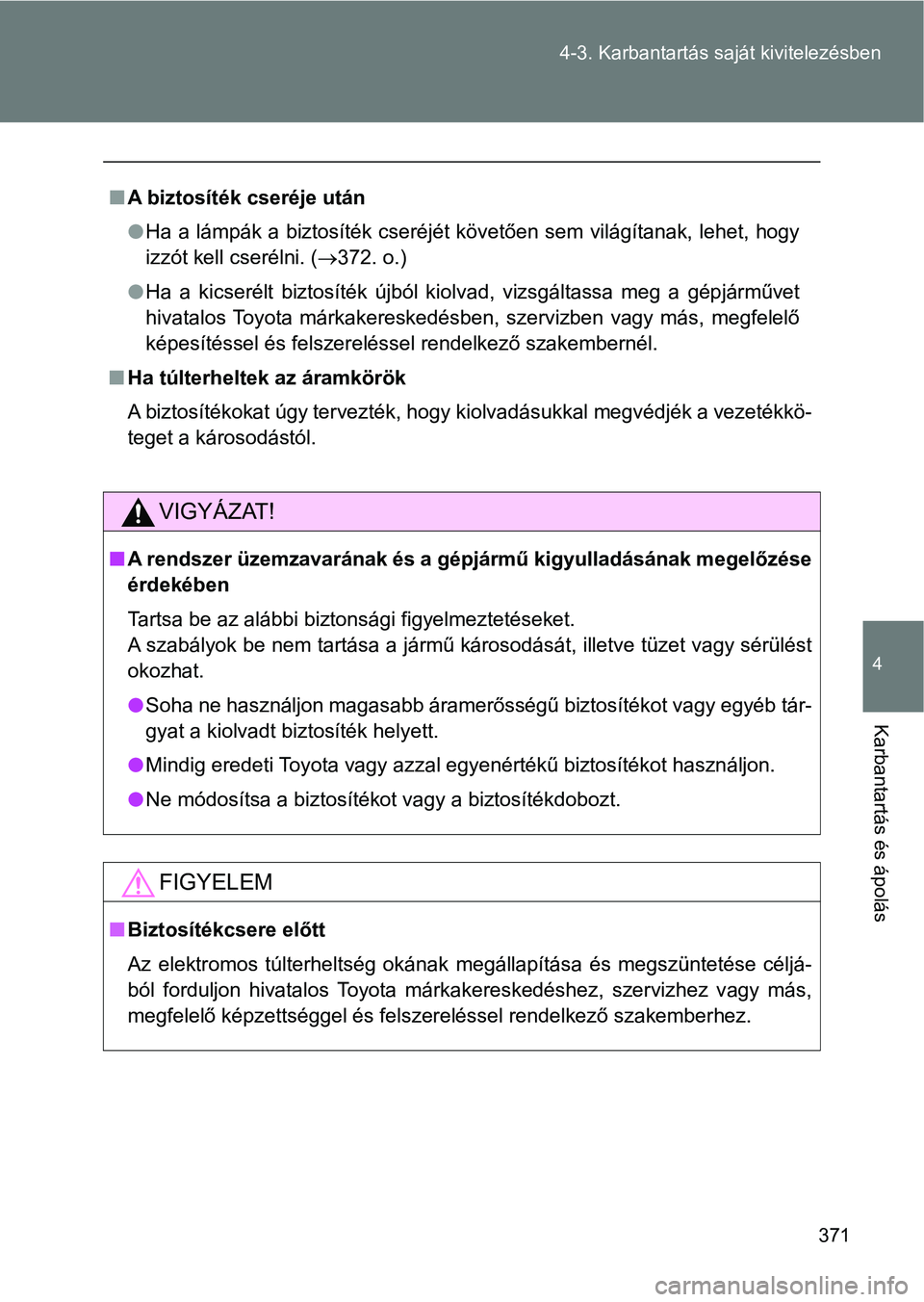

nA biztosíték cseréje után
lHa a lámpák a biztosíték cseréjét követően sem világítanak, lehet, hogy
izzót kell cserélni. (372. o.)
lHa a kicserélt biztosíték újból kiolvad, vizsgáltassa meg a gépjárművet
hivatalos Toyota márkakereskedésben, szervizben vagy más, megfelelő
képesítéssel és felszereléssel rendelkező szakembernél.
nHa túlterheltek az áramkörök
A biztosítékokat úgy tervezték, hogy kiolvadásukkal megvédjék a vezetékkö-
teget a károsodástól.
VIGYÁZAT!
nA rendszer üzemzavarának és a gépjármű kigyulladásának megelőzése
érdekében
Tartsa be az alábbi biztonsági figyelmeztetéseket.
A szabályok be nem tartása a jármű károsodását, illetve tüzet vagy sérülést
okozhat.
lSoha ne használjon magasabb áramerősségű biztosítékot vagy egyéb tár-
gyat a kiolvadt biztosíték helyett.
lMindig eredeti Toyota vagy azzal egyenértékű biztosítékot használjon.
l<0031004800030050007900470052005600740057005600440003004400030045004c005d005700520056007400570070004e00520057000300590044004a005c0003004400030045004c005d005700520056007400570070004e0047005200450052005d00
570011[
FIGYELEM
nBiztosítékcsere előtt
Az elektromos túlterheltség okának megállapítása és megszüntetése céljá-
ból forduljon hivatalos Toyota márkakereskedéshez, szervizhez vagy más,
<00500048004a00490048004f0048004f01180003004e00700053005d00480057005700560070004a004a0048004f000300700056000300490048004f0056005d004800550048004f0070005600560048004f000300550048005100470048004f004e004800
5d011800030056005d0044004e00480050004500480055004b[ez.

372
4-3. Karbantartás saját kivitelezésben
Izzók
A következő izzókat Ön is kicserélheti. A csere nehézsége az egyes
izzók esetén más és más. Mivel fennáll az alkatrészek károsodásá-
nak veszélye, javasoljuk, hogy a cserét bármely hivatalos Toyota
márkakereskedésben, szervizben vagy más, megfelelő képesítéssel
és felszereléssel rendelkező szakembernél végeztesse el.
nA csereizzó előkészítése
Ellenőrizze a kicserélni kívánt izzó teljesítményét. (484. o.)
nElső izzók beépítési helye
Oldalsó
irányjelző
lámpák

373 4-3. Karbantartás saját kivitelezésben
4
Karbantartás és ápolás
nHátsó izzók beépítési helye
TolatólámpákRendszám-
tábla
világítás
Hátsó
ködlámpa

374 4-3. Karbantartás saját kivitelezésben
Izzók cseréje
nOldalsó irányjelző lámpák
Forgassa el a kormánykereket a
kicserélni kívánt izzó oldalával
ellenkező irányba.
Forgassa el a kormánykereket
annyira, hogy könnyen beférjen a
keze a kerék és a kerékdoblemez
közé.
Távolítsa el a rögzítőt, és félig
vegye le a kerékdoblemezt.
A gépjármű károsodásának meg-
előzése érdekében tekerje körbe
a csavarhúzó hegyét ragasztó-
szalaggal.
Oldja ki a lámpa rögzítőkörmét.
Helyezze be a csavarhúzót a nyí-
lásba. Miközben határozottan elő-
re nyomja a csavarhúzót, mozdít-
sa azt a gépjármű belseje felé.
A gépjármű károsodásának meg-
előzése érdekében tekerje körbe
a csavarhúzó hegyét ragasztó-
szalaggal.
LÉPÉS1.
LÉPÉS2.
LÉPÉS3.

375 4-3. Karbantartás saját kivitelezésben
4
Karbantartás és ápolás
Húzza ki a lámpát, és fordítsa el
a burát az óramutató járásával
ellenkező irányba.
Vegye ki az izzót.
Beszereléskor hajtsa végre a felsorolt lépéseket fordított sor-
rendben.LÉPÉS4.
LÉPÉS5.
LÉPÉS6.

376 4-3. Karbantartás saját kivitelezésben
nTolatólámpák
Távolítsa el a rögzítőket.
A gépjármű károsodásának meg-
előzése érdekében tekerje körbe
a csavarhúzó hegyét ragasztó-
szalaggal.
Forgassa az izzó foglalatát az
óramutató járásával ellentétes
irányba.
Vegye ki az izzót.
Beszereléskor hajtsa végre a felsorolt lépéseket fordított sor-
rendben.
LÉPÉS1.
LÉPÉS2.
LÉPÉS3.
LÉPÉS4.

377 4-3. Karbantartás saját kivitelezésben
4
Karbantartás és ápolás
nHátsó ködlámpa
Távolítsa el a rögzítőket.
A gépjármű károsodásának meg-
előzése érdekében tekerje körbe
a csavarhúzó hegyét ragasztó-
szalaggal.
Forgassa az izzó foglalatát az
óramutató járásával ellentétes
irányba.
Vegye ki az izzót.
Beszereléskor hajtsa végre a felsorolt lépéseket fordított sor-
rendben.
LÉPÉS1.
LÉPÉS2.
LÉPÉS3.
LÉPÉS4.

378 4-3. Karbantartás saját kivitelezésben
nRendszámtábla-világítás
Csomagtérburkolattal ellátott gép-
járművek: Távolítsa el a csomag-
térburkolat rögzítőit, és távolítsa
el félig a csomagtérburkolatot.
A gépjármű károsodásának meg-
előzése érdekében tekerje körbe
a csavarhúzó hegyét ragasztó-
szalaggal.
Forgassa az izzó foglalatát az
óramutató járásával ellentétes
irányba.
Vegye ki az izzót.
Beszereléskor hajtsa végre a felsorolt lépéseket fordított sor-
rendben.
LÉPÉS1.
LÉPÉS2.
LÉPÉS3.
LÉPÉS4.

379 4-3. Karbantartás saját kivitelezésben
4
Karbantartás és ápolás
nA következő izzók cseréje
Ha az alábbiakban felsorolt izzók valamelyike kiég, cseréltesse ki hi-
vatalos Toyota márkakereskedésben, szervizben vagy más, megfe-
lelő képesítéssel és felszereléssel rendelkező szakembernél.
lFényszórók
lElső helyzetjelző lámpák/nappali menetfény
lElső irányjelző lámpák
lElső ködlámpák
lFék-/hátsó helyzetjelző lámpák
lFéklámpák
lHátsó irányjelző lámpák
lHarmadik féklámpa
lAjtókba épített belső világítás (felszereltségtől függően)

380 4-3. Karbantartás saját kivitelezésben

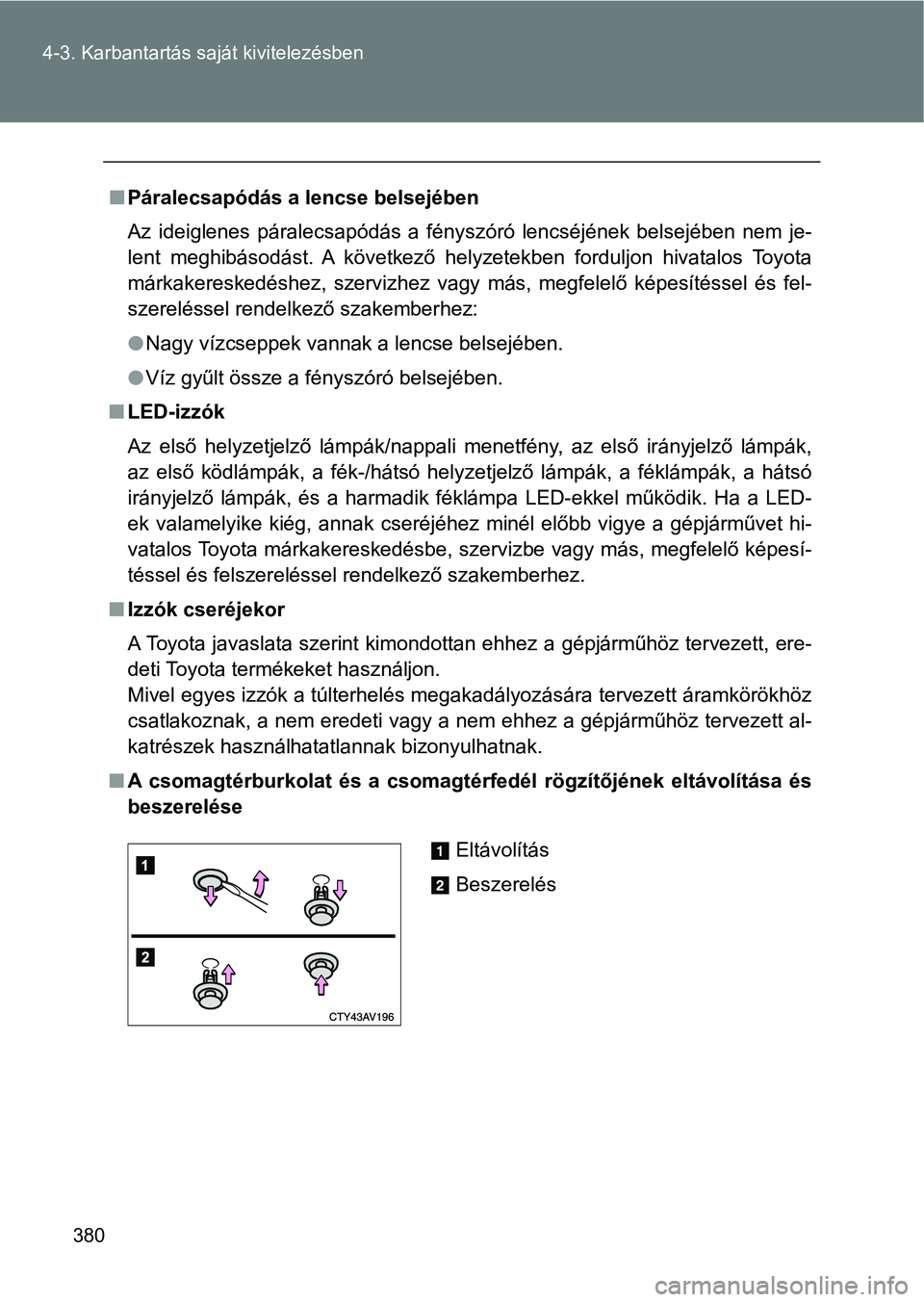

nPáralecsapódás a lencse belsejében
Az ideiglenes páralecsapódás a fényszóró lencséjének belsejében nem je-
lent meghibásodást. A következő helyzetekben forduljon hivatalos Toyota
márkakereskedéshez, szervizhez vagy más, megfelelő képesítéssel és fel-
szereléssel rendelkező szakemberhez:
lNagy vízcseppek vannak a lencse belsejében.
lVíz gyűlt össze a fényszóró belsejében.
nLED-izzók
Az első helyzetjelző lámpák/nappali menetfény, az első irányjelző lámpák,
az első ködlámpák, a fék-/hátsó helyzetjelző lámpák, a féklámpák, a hátsó
irányjelző lámpák, és a harmadik féklámpa LED-ekkel működik. Ha a LED-
ek valamelyike kiég, annak cseréjéhez minél előbb vigye a gépjárművet hi-
vatalos Toyota márkakereskedésbe, szervizbe vagy más, megfelelő képesí-
téssel és felszereléssel rendelkező szakemberhez.
nIzzók cseréjekor
A Toyota javaslata szerint kimondottan ehhez a gépjárműhöz tervezett, ere-
deti Toyota termékeket használjon.
Mivel egyes izzók a túlterhelés megakadályozására tervezett áramkörökhöz
csatlakoznak, a nem eredeti vagy a nem ehhez a gépjárműhöz tervezett al-
katrészek használhatatlannak bizonyulhatnak.
nA csomagtérburkolat és a csomagtérfedél rögzítőjének eltávolítása és
beszerelése
Eltávolítás
Beszerelés
