TOYOTA GT86 2017 Lietošanas Instrukcija (in Latvian)

361
4-3. Apkope saviem spēkiem
4
Apkope un kopšana
86_LV (OM18071E)

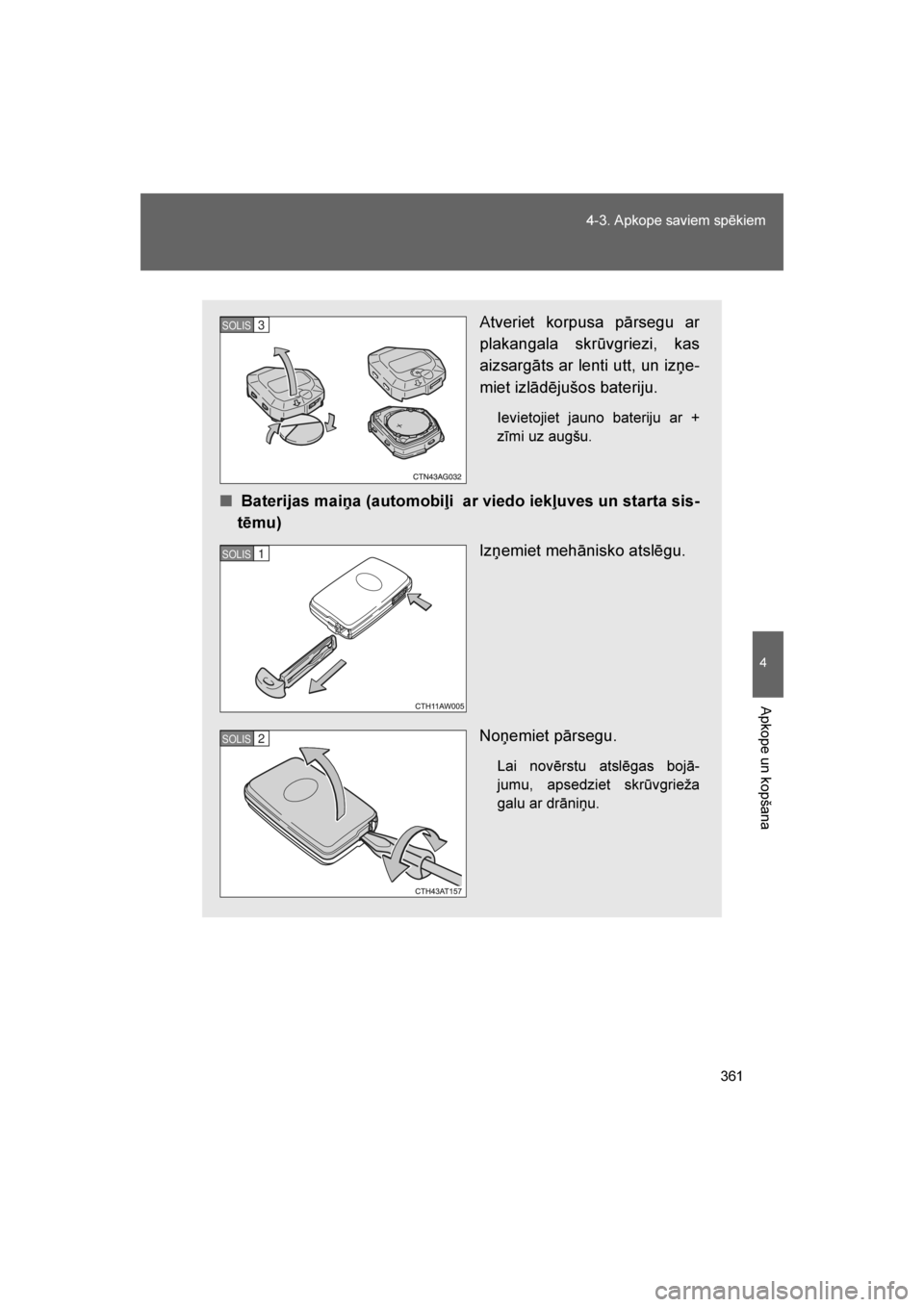

Atveriet korpusa pārsegu ar
plakangala skrūvgriezi, kas
aizsargāts ar lenti utt, un iz\be
-
miet izlādējušos bateriju.
Ievietojiet jauno bateriju ar +
zīmi uz augšu.
■ Baterijas maiņa (automobiļi ar viedo iekļuves un starta sis -
tēmu)
Iz\bemiet mehānisko atslēgu.
No\bemiet pārsegu.
Lai novērstu atslēgas bojā-
jumu, apsedziet skrūvgrieža
galu ar drāniņu.
SOLIS 3
SOLIS 1
SOLIS 2
86_OM_Europe_OM18071LV.book Page 361 Friday, November 25, 2016 8:50 PM

362
4-3. Apkope saviem spēkiem
86_LV (OM18071E)
■
Izmantojiet CR 2016 (automobiļi bez viedās iekļuves un starta sistē -
mas), CR 1632 (automobiļi ar viedo iekļuves un starta sistēmu) litija
bateriju.
● Baterijas var iegādāties pie jebkura Toyota oficiālā pārstāvja vai remont -
darbnīcā, vai pie cita atbilstoši kvalificēta un aprīkota speciālista, juve -
liera vai foto piederumu veikalā.
● Mainiet tikai ar ražotāja ieteiktu bateriju vai tās ekvivalentu.
● Utilizējiet lietotās baterijas saskaņā ar vietējiem likumiem.
■ Ja atslēgas baterija ir izlādējusies
Var parādīties šādi simptomi.
● Viedā iekļuves un starta sistēma (ja aprīkots) un bezvadu tālvadība
nedarbojas pareizi.
● Darbības diapazons samazinās
■ Uzstādot moduli atpakaļ (automobiļi bez viedās iekļuves un starta sis -
tēmas)
Iz\bemiet izlādējušos bateriju.
Ievietojiet jauno bateriju ar +
zīmi uz augšu.
SOLIS 3
Ievietojiet moduli tieši no augšas. Ievieto -
jot slīpi, taustiņi var nedarboties pareizi.
86_OM_Europe_OM18071LV.book Page 362 Friday, November 25, 2016 8:50 PM

363
4-3. Apkope saviem spēkiem
4
Apkope un kopšana
86_LV (OM18071E)
UZMANĪBU
■
Iz\bemtās baterijas un citas daļas
Šīs detaļas ir mazas un var tikt norītas, kas bērniem var izraisīt aizrīšanos.
Neļaujiet ar tām spēlēties bērniem. Ja to neievēro, var gūt smagus vai nāvē -
jošus miesas bojājumus.
■ Atslēgas baterijas sertifikācija
● JA IEVIETOTA NEPAREIZA BATERIJA, T\f VAR UZSPR\fGT. UTILIZĒ -
JIET LIETOT\fS BATERIJAS SASKAŅ\f AR NOR\fDĒM
● Baterijas nedrīkst pakļaut karstumam vai tiešiem saules stariem, ugunij
u.t.t.
PIEZĪME
■ Normālai darbībai pēc bateriju mai\bas
Ievērojiet šādus brīdinājumus, lai novērstu nelaimes gadījumus.
● Vienmēr strādājiet ar sausām rokām
Mitrums var izraisīt bateriju rūsēšanu
● Neaiztieciet un nekustiniet nevienu detaļu tālvadības pults iekšpusē.
● Nelieciet nevienu no baterijas kontaktiem.
86_OM_Europe_OM18071LV.book Page 363 Friday, November 25, 2016 8:50 PM

364
4-3. Apkope saviem spēkiem
86_LV (OM18071E)

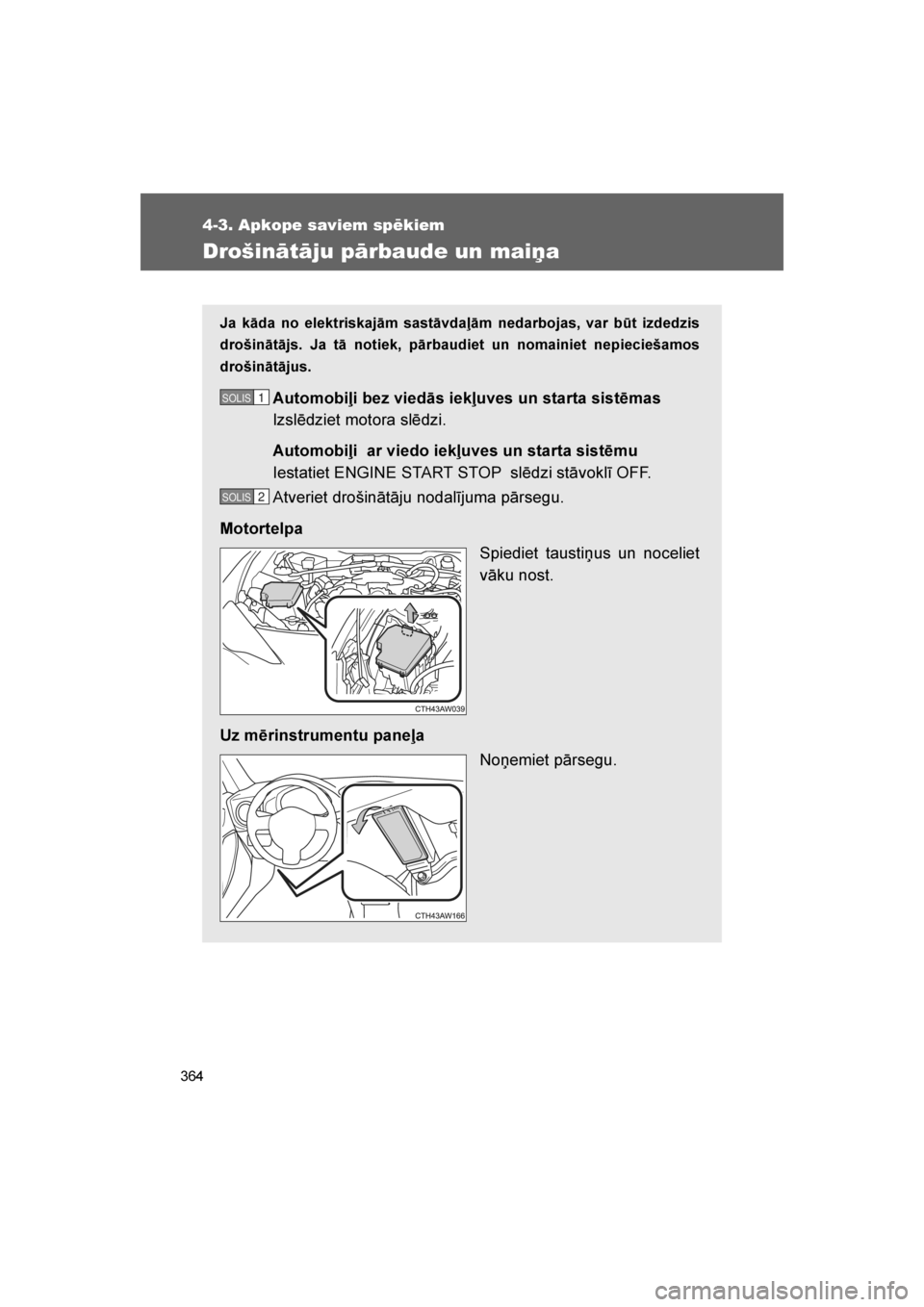

Drošinātāju pārbaude un maiņa
Ja kāda no elektriskajām sastāvdaļām nedarbojas, var būt izdedzis
drošinātājs. Ja tā notiek, pārbaudiet un nomainiet nepieciešamos
drošinātājus.
Automobiļi bez viedās iekļuves un starta sistēmas
Izslēdziet motora slēdzi.
Automobiļi ar viedo iekļuves un starta sistēmu
Iestatiet ENGINE START STOP slēdzi stāvoklī OFF.
Atveriet drošinātāju nodalījuma pārsegu.
Motortelpa Spiediet tausti\bus un noceliet
vāku nost.
Uz mērinstrumentu paneļa No\bemiet pārsegu.SOLIS 1
SOLIS 2
86_OM_Europe_OM18071LV.book Page 364 Friday, November 25, 2016 8:50 PM

365
4-3. Apkope saviem spēkiem
4
Apkope un kopšana
86_LV (OM18071E)

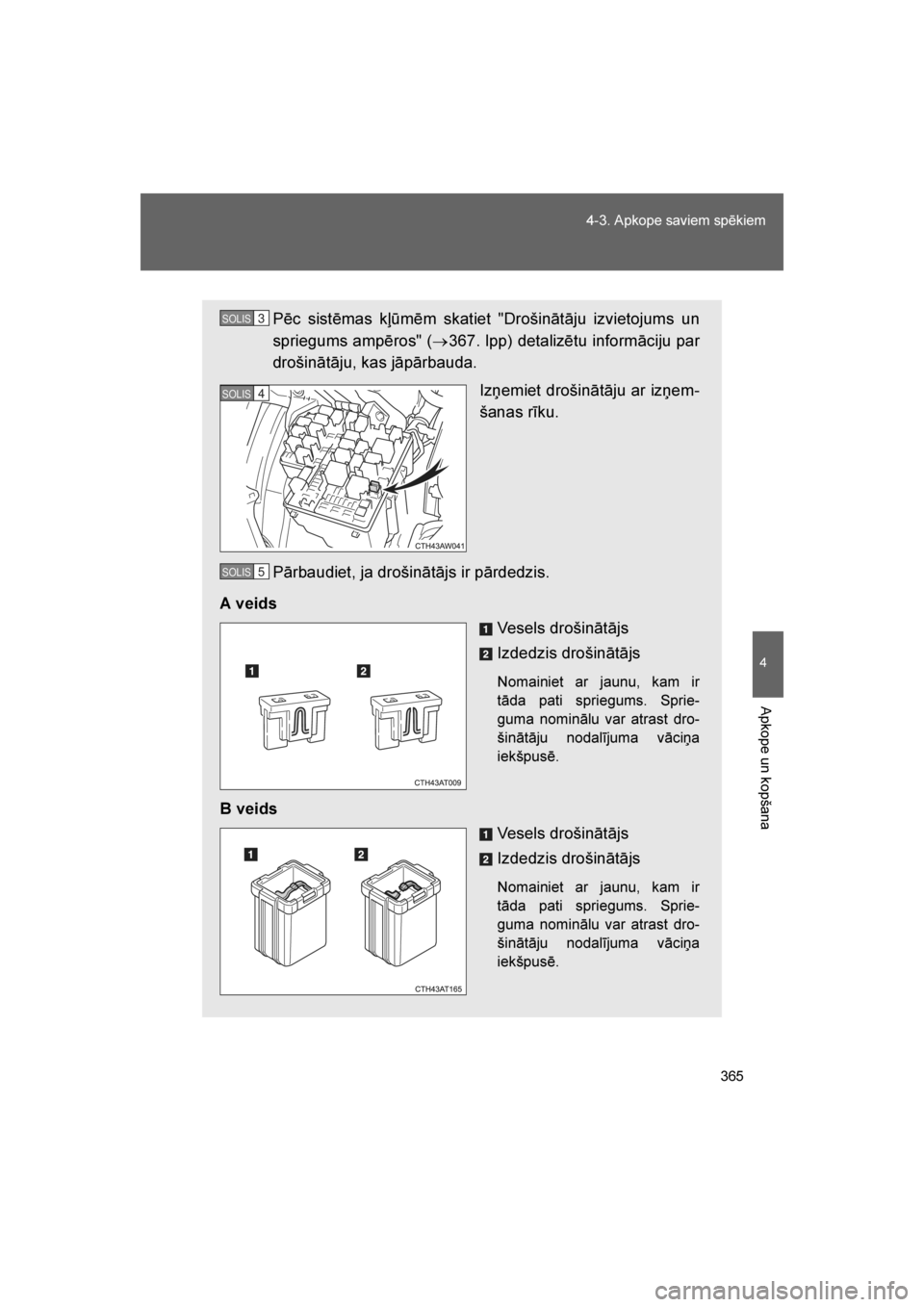

Pēc sistēmas kļūmēm skatiet "Drošinātāju izvietojums un
spriegums ampēros" (
→367. lpp) detalizētu informāciju par
drošinātāju, kas jāpārbauda.
Iz\bemiet drošinātāju ar iz\bem -
šanas rīku.
Pārbaudiet, ja drošinātājs ir pārdedzis.
A veids Vesels drošinātājs
Izdedzis drošinātājs
Nomainiet ar jaunu, kam ir
tāda pati spriegums. Sprie-
guma nominālu var atrast dro -
šinātāju nodalījuma vāciņa
iekšpusē.
B veids
Vesels drošinātājs
Izdedzis drošinātājs
Nomainiet ar jaunu, kam ir
tāda pati spriegums. Sprie-
guma nominālu var atrast dro -
šinātāju nodalījuma vāciņa
iekšpusē.
SOLIS 3
SOLIS 4
SOLIS 5
86_OM_Europe_OM18071LV.book Page 365 Friday, November 25, 2016 8:50 PM

366
4-3. Apkope saviem spēkiem
86_LV (OM18071E)

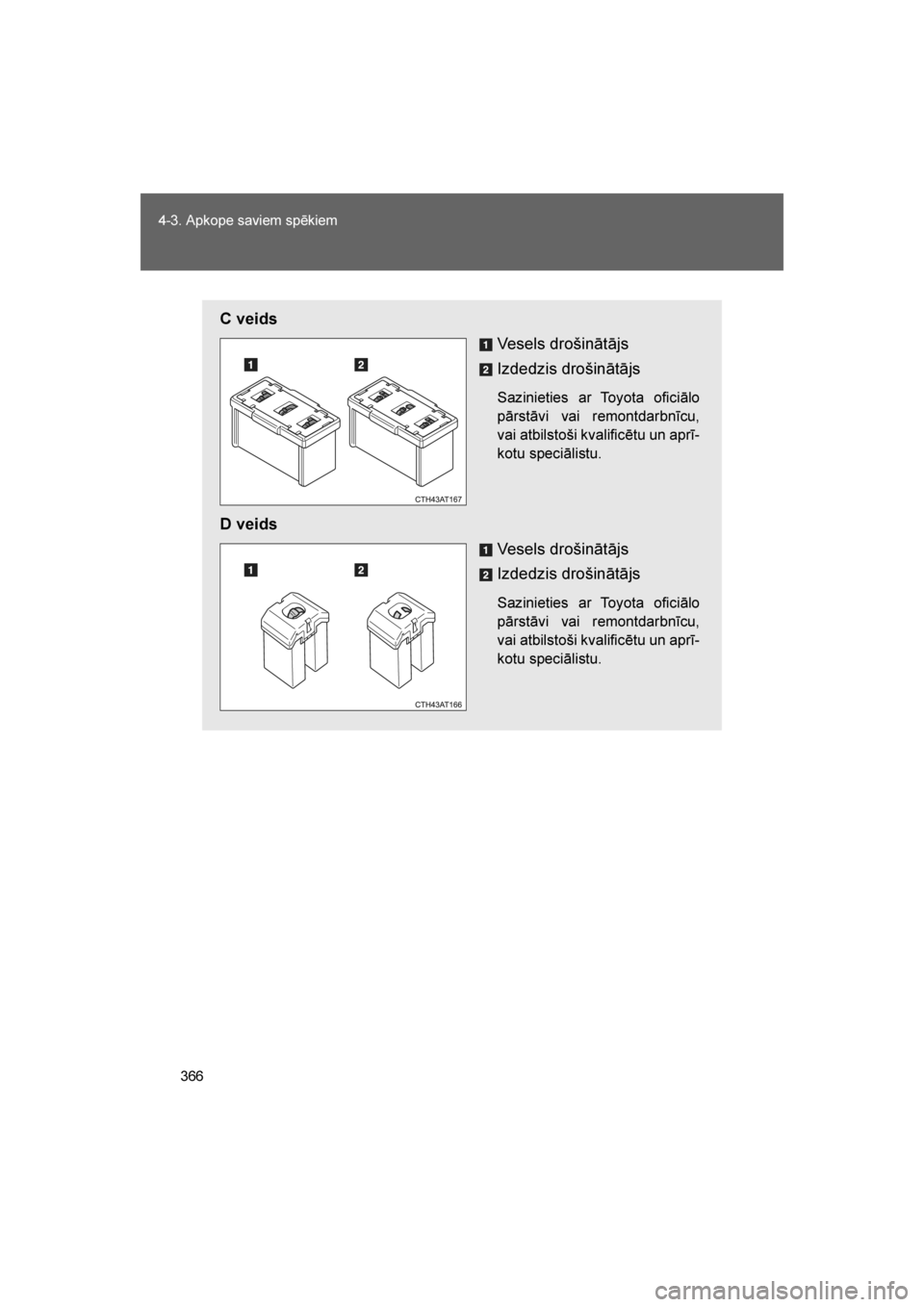

C veids
Vesels drošinātājs
Izdedzis drošinātājs
Sazinieties ar Toyota oficiālo
pārstāvi vai remontdarbnīcu,
vai atbilstoši kvalificētu un aprī-
kotu speciālistu.
D veids
Vesels drošinātājs
Izdedzis drošinātājs
Sazinieties ar Toyota oficiālo
pārstāvi vai remontdarbnīcu,
vai atbilstoši kvalificētu un aprī-
kotu speciālistu.
86_OM_Europe_OM18071LV.book Page 366 Friday, November 25, 2016 8:50 PM

367
4-3. Apkope saviem spēkiem
4
Apkope un kopšana
86_LV (OM18071E)
Drošinātāju izvietojums un spriegums ampēros
■ Motortelpa
DrošinātājsAmpēriKontūrs
1MIR HTR 7,5 A Sānu atpakaļskata spoguļu sildītāji
2RDI 25 A Elektriskais dzesēšanas ventilators
3(PUSH-AT) 7,5 A Motora kontroles ierīce
4ABS NO. 1 40 A ABS
5HEATER 50 A Gaisa kondicionēšanas sistēmas
6WASHER 10 A Vējstikla skalotājs
7WIPER 30 A Vējstikla tīrītāju
8RR DEF 30 A Aizmugures loga sildītājs
9(RR FOG) 10 A Aizmugures miglas lukturis
10D FR DOOR 25 A Loga elektropievads (vadītāja
pusē)
11(CDS) 25 A Elektriskais dzesēšanas ventilators
12D-OP 25 A⎯
13ABS NO. 2 25 A ABS
14D FL DOOR 25 ALoga elektropievads (pasažiera pusē)
86_OM_Europe_OM18071LV.book Page 367 Friday, November 25, 2016 8:50 PM

368
4-3. Apkope saviem spēkiem
86_LV (OM18071E)
15SPARE
Skat. pie
-
zīmi. Rezerves drošinātājs
16SPARE Skat. pie
-
zīmi. Rezerves drošinātājs
17SPARE Skat. pie
-
zīmi. Rezerves drošinātājs
18SPARE Skat. pie
-
zīmi. Rezerves drošinātājs
19SPARE Skat. pie
-
zīmi. Rezerves drošinātājs
20SPARE Skat. pie
-
zīmi. Rezerves drošinātājs
21ST 7,5 A Startēšanas sistēma
22ALT-S 7,5 A Uzlādes sistēma
23(STR LOCK) 7,5 A Stūres blo\bētāja sistēmas
24D/L 20 A Centrālā durvju slēdzene
25ETCS 15 A Motora kontroles ierīce
26(AT+B) 7,5 A Transmisija
27(AM2 NO. 2) 7,5 A Viedā iekļuves & starta sistēma
28EFI (CTRL) 15 A Motora kontroles ierīce
29EFI (HTR) 15 A Daudzpunktu degvielas iesmidzes
sistēma / sekvenciālā daudzpun
-
ktu degvielas iesmidzes sistēma
30EFI (IGN) 15 A Startēšanas sistēma
31EFI (+B) 7,5 A Motora kontroles ierīce
32HAZ 15 A Virzienmaiņas signāli, avārijas sig
-
nāli
33MPX-B 7,5 A Gaisa kondicionēšanas sistēma,
mērinstrumenti un rādītāji
DrošinātājsAmpēriKontūrs
86_OM_Europe_OM18071LV.book Page 368 Friday, November 25, 2016 8:50 PM

369
4-3. Apkope saviem spēkiem
4
Apkope un kopšana
86_LV (OM18071E)
Piezīme
Komplektācijā ietverti šādi rezerves drošinātāji: 7,5 A, 10 A, 15 A, 20
A, 25 A, 30 A.
34F/PMP 20 A
Daudzpunktu degvielas iesmidzes
sistēma / sekvenciālā daudzpun
-
ktu degvielas iesmidzes sistēma
35IG2 MAIN 30 A SRS drošības spilvenu sistēma,
motora kontroles ierīce
36DCC 30 ASalona apgaismojums, bezvadu
tālvadība, galvenais ECU
37HORN NO. 2 7,5 A Signāltaure
38HORN NO. 1 7,5 A Signāltaure
39H-LP LH LO 15 AKreisās puses starmeši (tuvās
gaismas)
40H-LP RH LO 15 ALabās puses starmeši (tuvās gais
-
mas)
41H-LP LH HI 10 AKreisās puses starmeši (tālās gaismas)
42H-LP RH HI 10 ALabās puses starmeši (tālās gaismas)
43INJ 30 A Daudzpunktu degvielas iesmidzes
sistēma / sekvenciālā daudzpun
-
ktu degvielas iesmidzes sistēma
44H-LP WASHER 30 A Starmešu tīrītāji
45AM2 NO. 1 40 A Starta sistēma, motora kontroles
ierīce
46EPS 80 A Elektriskais stūres pastiprinātājs
47A/B MAIN 15 A SRS drošības spilvenu sistēma
48ECU-B 7.5 A Bezvadu tālvadība, galvenais ECU
49DOME 20 A Salona apgaismojums
50IG2 7,5 A Motora kontroles ierīce
DrošinātājsAmpēriKontūrs
86_OM_Europe_OM18071LV.book Page 369 Friday, November 25, 2016 8:50 PM

370
4-3. Apkope saviem spēkiem
86_LV (OM18071E)
■
Uz mērinstrumentu paneļa
DrošinātājsAmpēriKontūrs
1ECU ACC 10 A Galvenais ECU, sānu atpakaļskata
spoguļi
2P/POINT No.2 15 A Strāvas izvads
3PANELIS 10 A Apgaismojums
4TAIL 10 A Aizmugures lukturi
5DRL 10 A Dienas gaitas gaismu sistēma
6STOP 7,5 A Bremžu signāli
7OBD 7,5 A Borta diagnostikas sistēma
8HEATER-S 7,5 A Gaisa kondicionēšanas sistēmas
9HEATER 10 A Gaisa kondicionēšanas sistēmas
10FR FOG LH 10 AKreisās puses priekšējais miglas
lukturis
11FR FOG RH 10 ALabās puses priekšējais miglas lukturis
12BK/UP LP 7,5 A Atpakaļgaitas lukturi
13ECU IG1 10 AABS, elektriskais stūres pastiprinā
-
tājs
14AM1 7,5 A Startēšanas sistēma
15AMP 15 A Audio sistēma
16AT UNIT 15 A Transmisija
17GAUGE 7,5 A Mērinstrumenti un rādītāji, viedā
iekļuves un starta sistēma
18ECU IG2 10 A Motora kontroles ierīce
19SEAT HTR LH 10 A Kreisās puses sēdekļa sildītājs
20SEAT HTR RH 10 A Labās puses sēdekļa sildītājs
21RADIO 7,5 A Audio sistēma
22P/POINT No.1 15 A Strāvas izvads
86_OM_Europe_OM18071LV.book Page 370 Friday, November 25, 2016 8:50 PM
