TOYOTA GT86 2017 Manuale duso (in Italian)

391
4-3. Manutenzione “fai da te”
4
Manutenzione e cura del veicolo
86_EL (OM18077L)

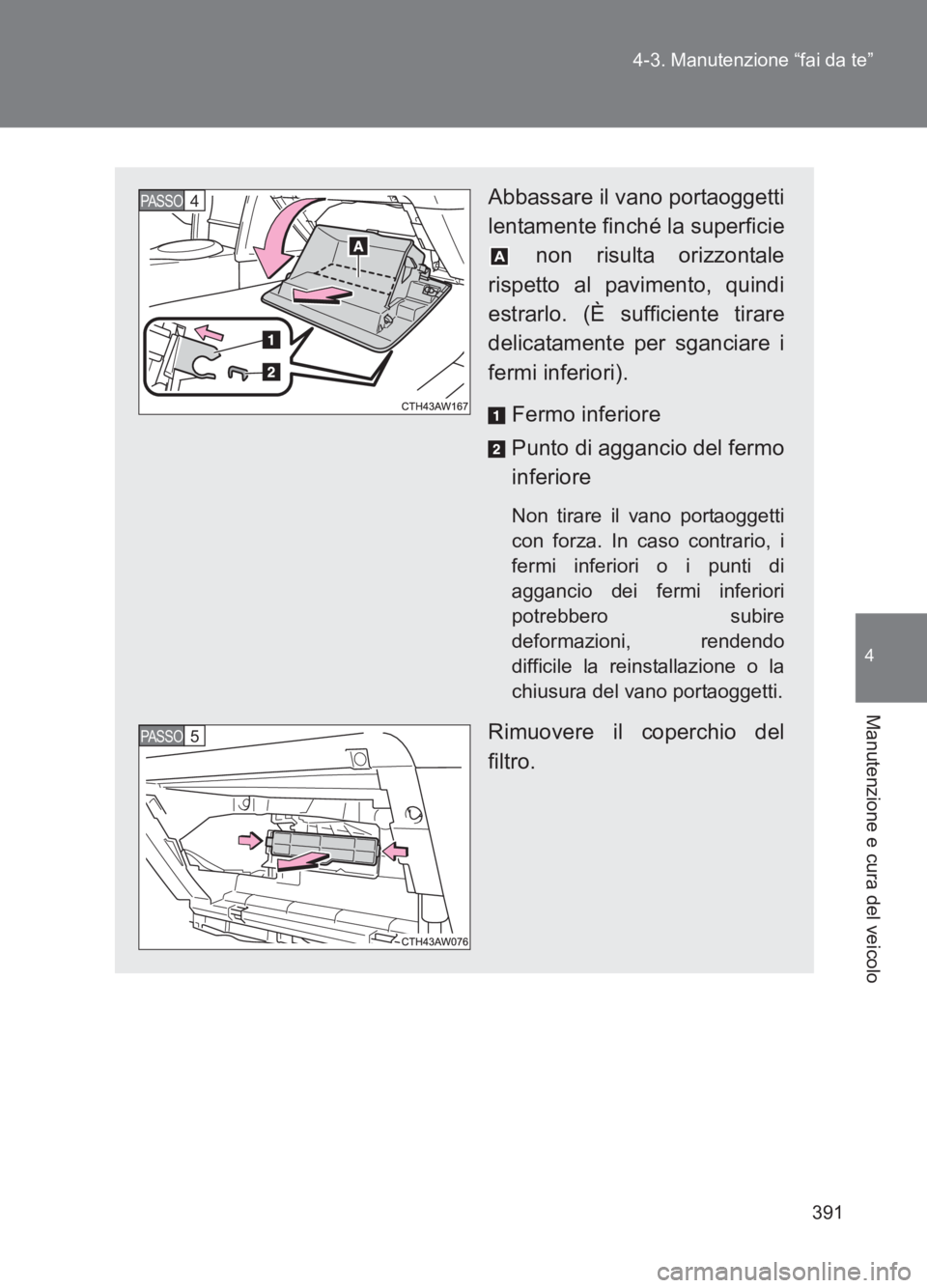

Abbassare il vano portaoggetti
lentamente finché la superficie
non risulta orizzontale
rispetto al pavimento, quindi
estrarlo. (È sufficiente tirare
delicatamente per sganciare i
fermi inferiori).
Fermo inferiore
Punto di aggancio del fermo
inferiore
Non tirare il vano portaoggetti
con forza. In caso contrario, i
fermi inferiori o i punti di
aggancio dei fermi inferiori
potrebbero subire
deformazioni, rendendo
difficile la reinstallazione o la
chiusura del vano portaoggetti.
Rimuovere il coperchio del
filtro.
PASSO 4
PASSO 5

392
4-3. Manutenzione “fai da te”
86_EL (OM18077L)
■
Intervalli di controllo
Ispezionare e sostituire il filtro aria condizionata rispettando la manutenzione
programmata. In zone polverose o in zone con intenso traffico, potrebbe
essere necessaria una sostituzione anticipata. (Per informazioni sulla
manutenzione programmata, fare riferimento al “Libretto di Assistenza
Toyota” o al “Libretto Garanzia Toyota”.)
■ Se il flusso dell'aria proveniente dalle bocchette diminuisce
notevolmente
Il filtro potrebbe essere ostruito. Controllarlo ed eventualmente sostituirlo.
NOTA
■Quando si rimuove il vano portaoggetti
Non tirare il vano portaoggetti con forza. In caso contrario, i fermi inferiori o i
punti di aggancio dei fermi inferiori potrebbero subire deformazioni,
rendendo difficile la reinstallazione o la chiusura del vano portaoggetti.
■ Quando si utilizza l'impianto di condizionamento aria
Assicurarsi che un filtro è sempre installato.
Utilizzare il sistema di condizionamento aria senza un filtro può causare
danni al sistema.

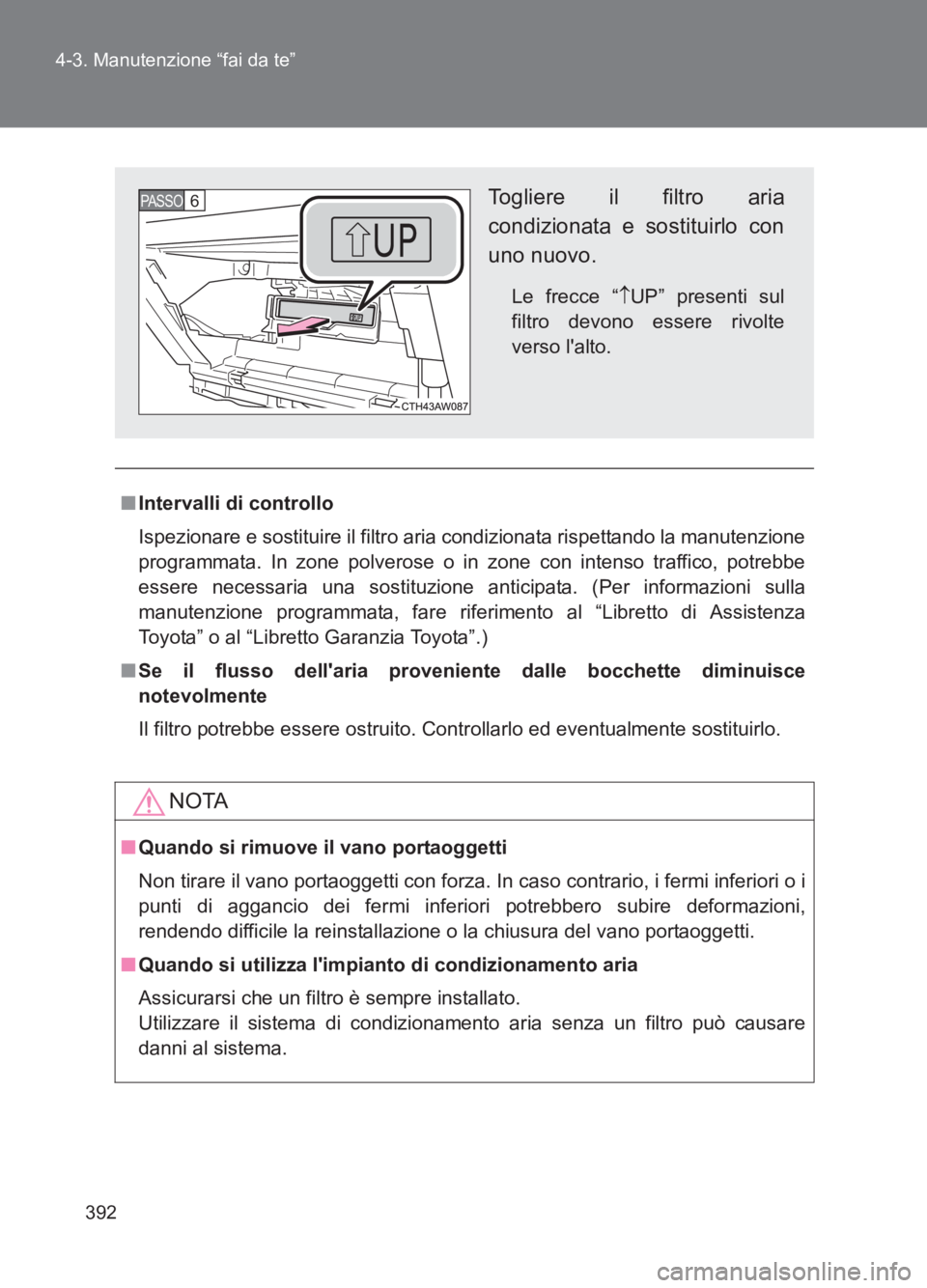

Togliere il filtro aria
condizionata e sostituirlo con
uno nuovo.
Le frecce “ ↑UP” presenti sul
filtro devono essere rivolte
verso l'alto.
PASSO 6

393
4-3. Manutenzione “fai da te”
4
Manutenzione e cura del veicolo
86_EL (OM18077L)

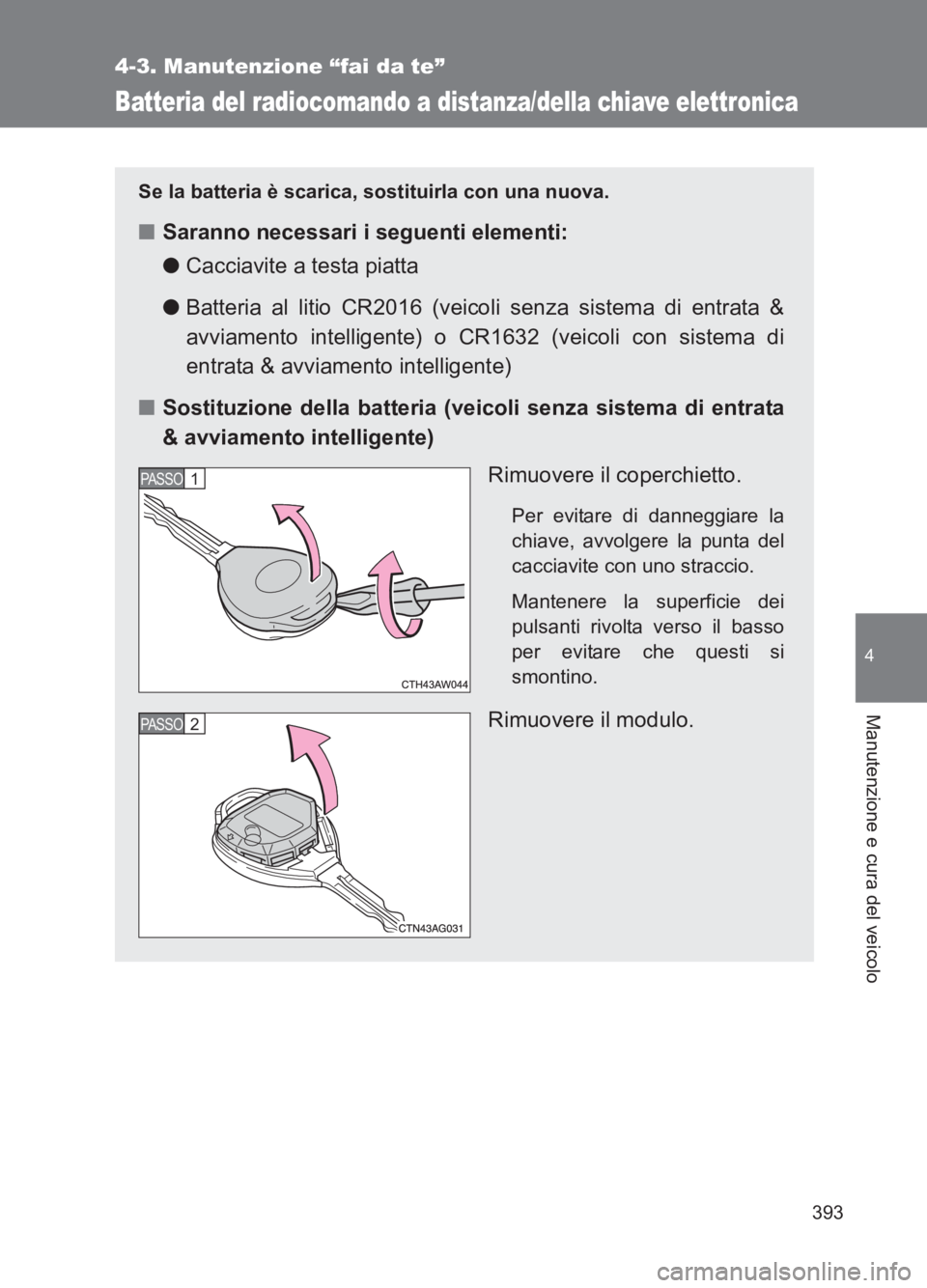

Batteria del radiocomando a distanza/della chiave elettronica
Se la batteria è scarica, sostituirla con una nuova.
■Saranno necessari i seguenti elementi:
●Cacciavite a testa piatta
● Batteria al litio CR2016 (veicoli senza sistema di entrata &
avviamento intelligente) o CR1632 (veicoli con sistema di
entrata & avviamento intelligente)
■ Sostituzione della batteria (veicoli senza sistema di entrata
& avviamento intelligente)
Rimuovere il coperchietto.
Per evitare di danneggiare la
chiave, avvolgere la punta del
cacciavite con uno straccio.
Mantenere la superficie dei
pulsanti rivolta verso il basso
per evitare che questi si
smontino.
Rimuovere il modulo.
PASSO 1
PASSO 2

394
4-3. Manutenzione “fai da te”
86_EL (OM18077L)

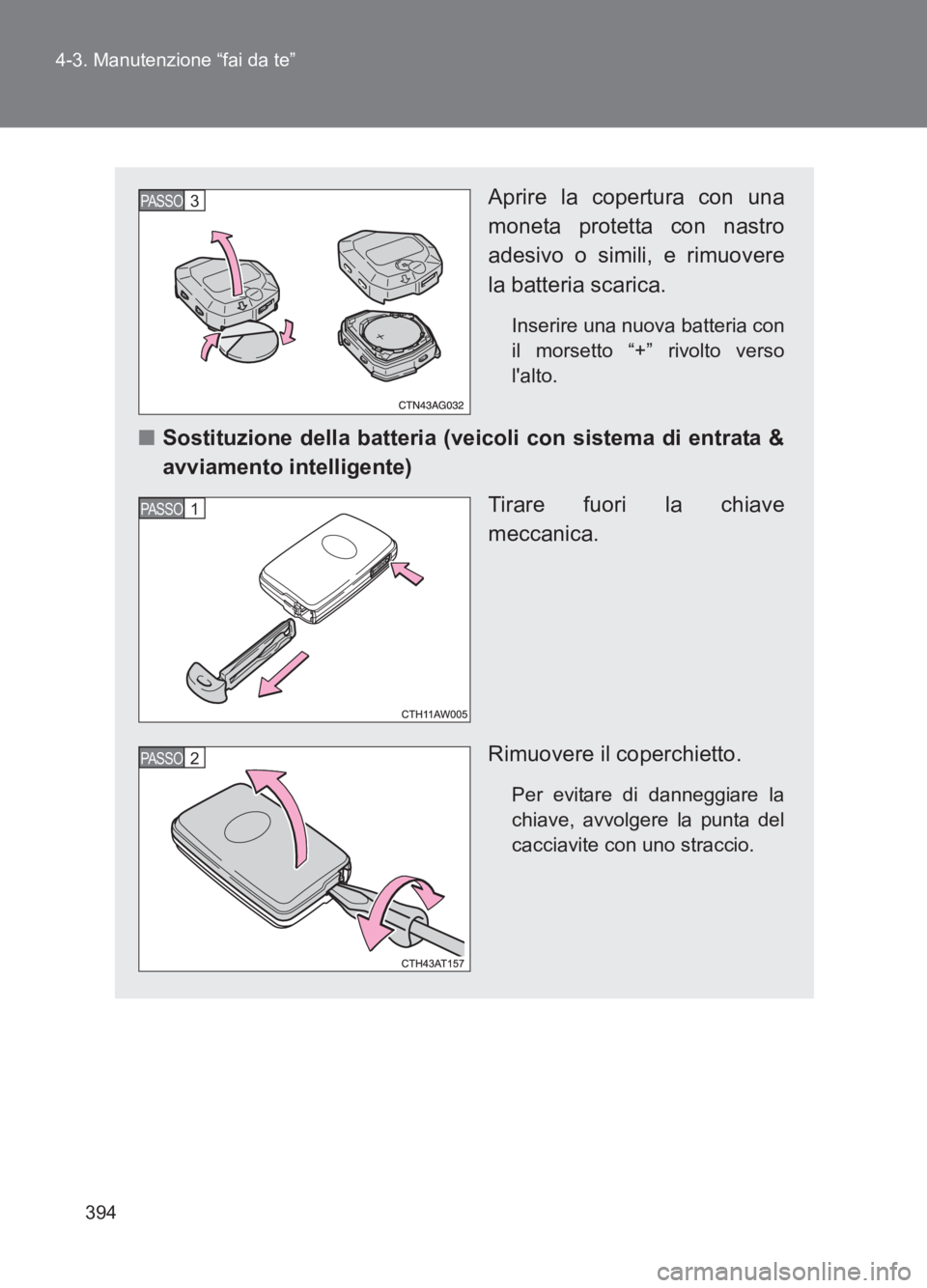

Aprire la copertura con una
moneta protetta con nastro
adesivo o simili, e rimuovere
la batteria scarica.
Inserire una nuova batteria con
il morsetto “+” rivolto verso
l'alto.
■
Sostituzione della batteria (veicoli con sistema di entrata &
avviamento intelligente)
Tirare fuori la chiave
meccanica.
Rimuovere il coperchietto.
Per evitare di danneggiare la
chiave, avvolgere la punta del
cacciavite con uno straccio.
PASSO 3
PASSO 1
PASSO 2

395
4-3. Manutenzione “fai da te”
4
Manutenzione e cura del veicolo
86_EL (OM18077L)
■

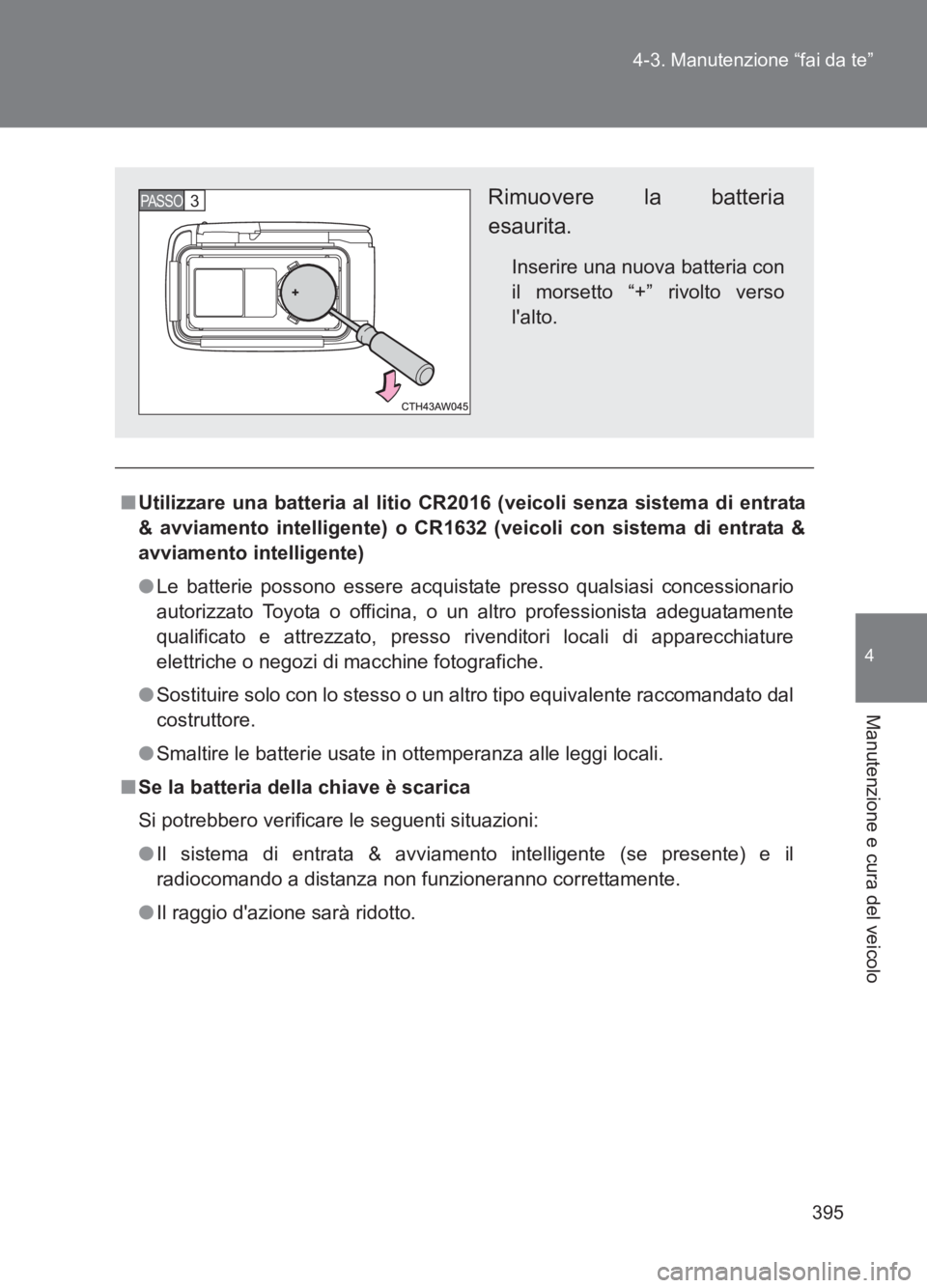

Utilizzare una batteria al litio CR2016 (veicoli senza sistema di entrata
& avviamento intelligente) o CR1632 (veicoli con sistema di entrata &
avviamento intelligente)
●Le batterie possono essere acquistate presso qualsiasi concessionario
autorizzato Toyota o officina, o un altro professionista adeguatamente
qualificato e attrezzato, presso rivenditori locali di apparecchiature
elettriche o negozi di macchine fotografiche.
● Sostituire solo con lo stesso o un altro tipo equivalente raccomandato dal
costruttore.
● Smaltire le batterie usate in ottemperanza alle leggi locali.
■ Se la batteria della chiave è scarica
Si potrebbero verificare le seguenti situazioni:
●Il sistema di entrata & avviamento intelligente (se presente) e il
radiocomando a distanza non funzioneranno correttamente.
● Il raggio d'azione sarà ridotto.
Rimuovere la batteria
esaurita.
Inserire una nuova batteria con
il morsetto “+” rivolto verso
l'alto.
PASSO 3

396
4-3. Manutenzione “fai da te”
86_EL (OM18077L)
■

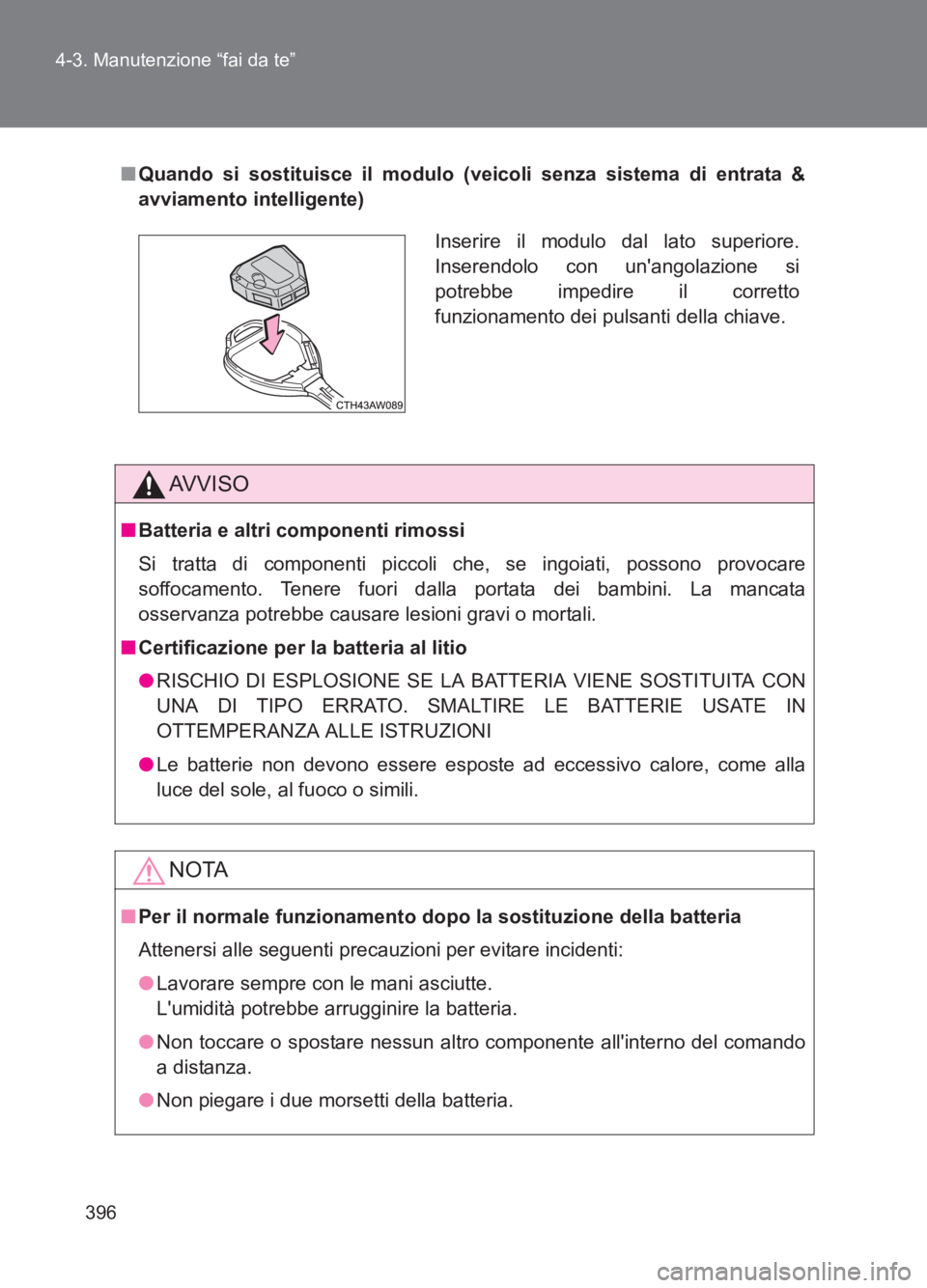

Quando si sostituisce il modulo (veicoli senza sistema di entrata &
avviamento intelligente)
AVVISO
■Batteria e altri componenti rimossi
Si tratta di componenti piccoli che, se ingoiati, possono provocare
soffocamento. Tenere fuori dalla portata dei bambini. La mancata
osservanza potrebbe causare lesioni gravi o mortali.
■ Certificazione per la batteria al litio
●RISCHIO DI ESPLOSIONE SE LA BATTERIA VIENE SOSTITUITA CON
UNA DI TIPO ERRATO. SMALTIRE LE BATTERIE USATE IN
OTTEMPERANZA ALLE ISTRUZIONI
● Le batterie non devono essere esposte ad eccessivo calore, come alla
luce del sole, al fuoco o simili.
NOTA
■Per il normale funzionamento dopo la sostituzione della batteria
Attenersi alle seguenti precauzioni per evitare incidenti:
●Lavorare sempre con le mani asciutte.
L'umidità potrebbe arrugginire la batteria.
● Non toccare o spostare nessun altro componente all'interno del comando
a distanza.
● Non piegare i due morsetti della batteria.
Inserire il modulo dal lato superiore.
Inserendolo con un'angolazione si
potrebbe impedire il corretto
funzionamento dei pulsanti della chiave.

397
4-3. Manutenzione “fai da te”
4
Manutenzione e cura del veicolo
86_EL (OM18077L)

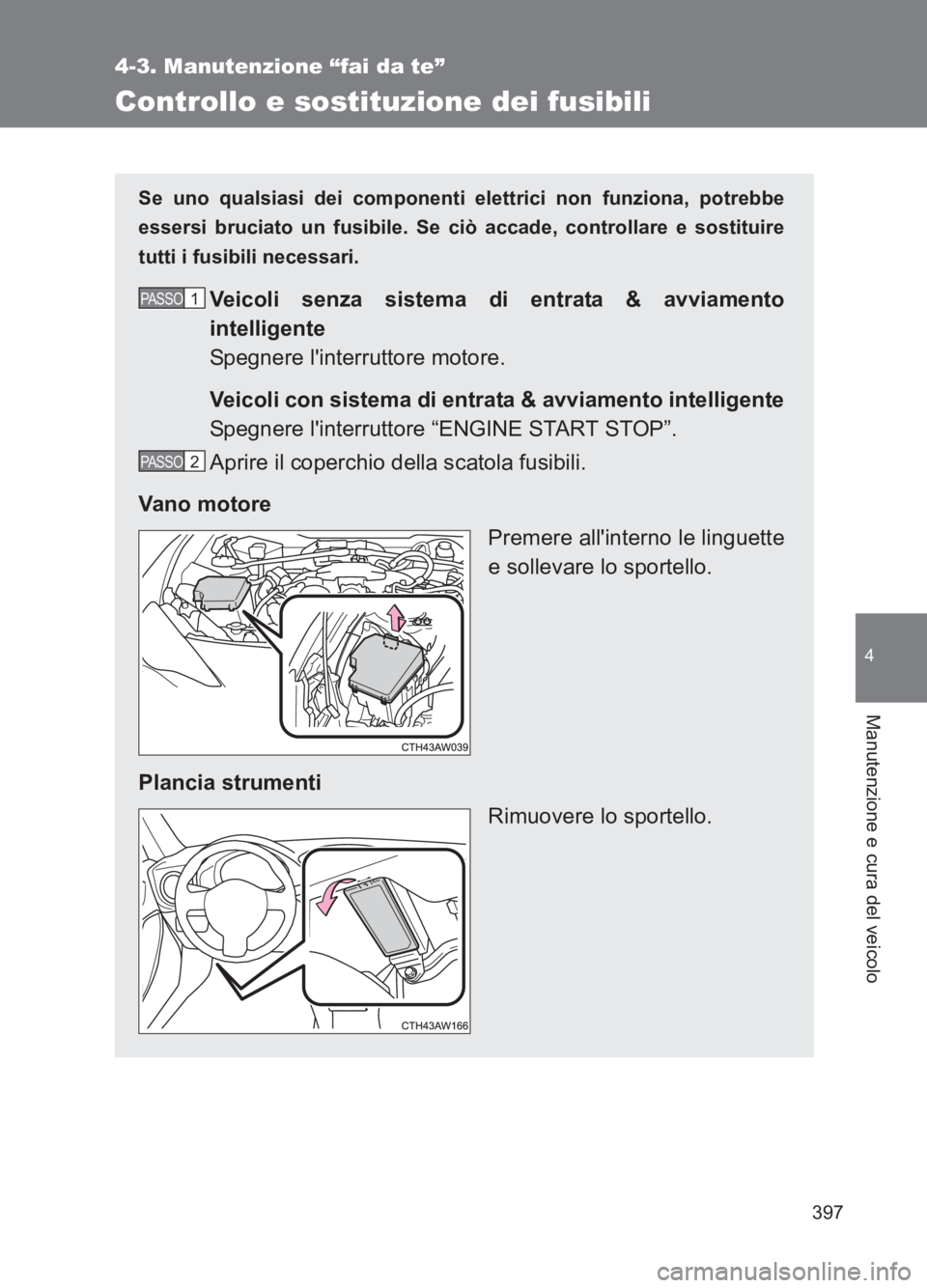

Controllo e sostituzione dei fusibili
Se uno qualsiasi dei componenti elettrici non funziona, potrebbe
essersi bruciato un fusibile. Se ciò accade, controllare e sostituire
tutti i fusibili necessari.
Veicoli senza sistema di entrata & avviamento
intelligente
Spegnere l'interruttore motore.
Veicoli con sistema di entrata & avviamento intelligente
Spegnere l'interruttore “ENGINE START STOP”.
Aprire il coperchio della scatola fusibili.
Van o mo tor e Premere all'interno le linguette
e sollevare lo sportello.
Plancia strumenti Rimuovere lo sportello.PASSO 1
PASSO 2

398
4-3. Manutenzione “fai da te”
86_EL (OM18077L)

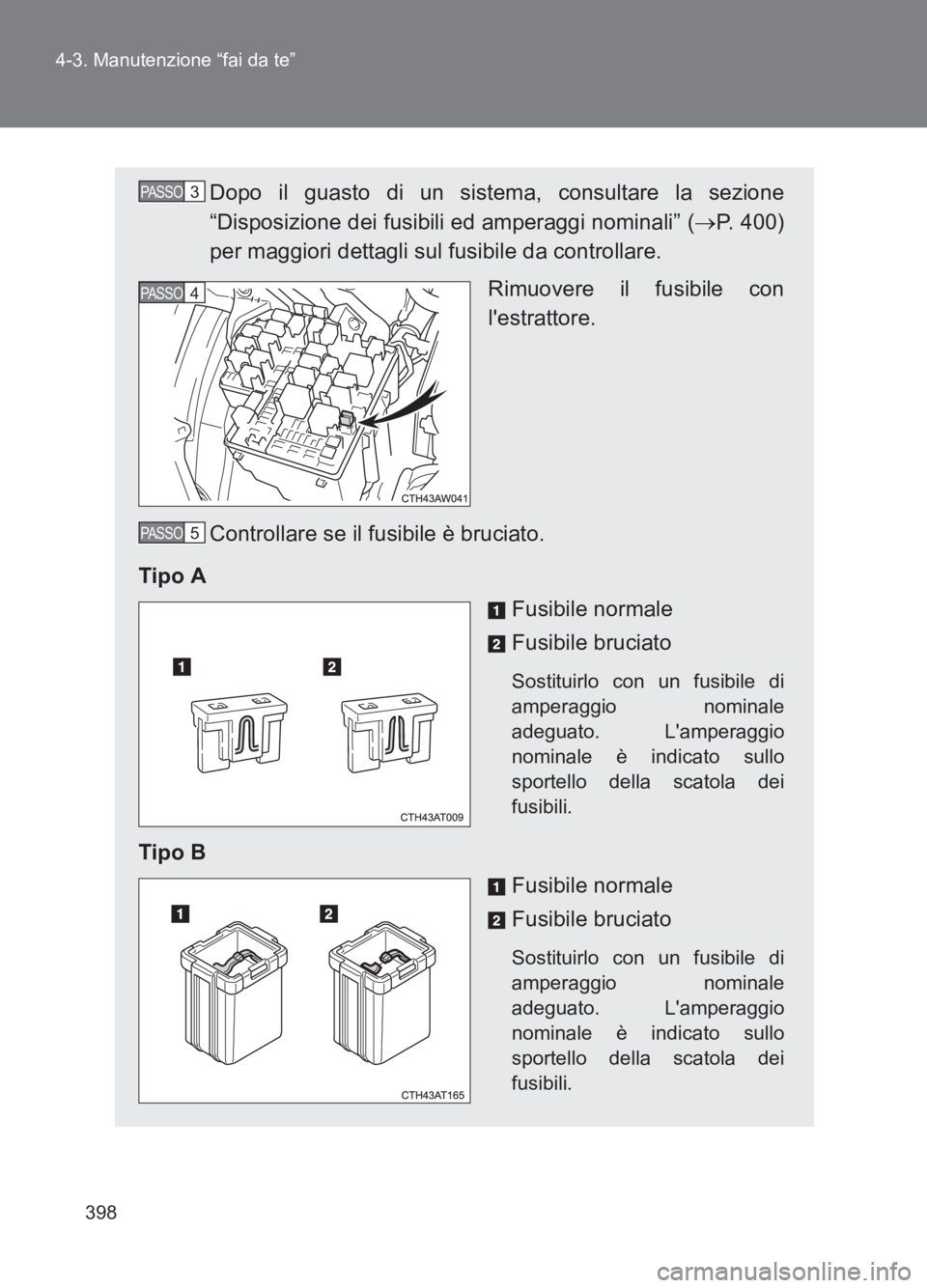

Dopo il guasto di un sistema, consultare la sezione
“Disposizione dei fusibili ed amperaggi nominali” (
→P. 400)
per maggiori dettagli sul fusibile da controllare.
Rimuovere il fusibile con
l'estrattore.
Controllare se il fusibile è bruciato.
Tipo A Fusibile normale
Fusibile bruciato
Sostituirlo con un fusibile di
amperaggio nominale
adeguato. L'amperaggio
nominale è indicato sullo
sportello della scatola dei
fusibili.
Tipo BFusibile normale
Fusibile bruciato
Sostituirlo con un fusibile di
amperaggio nominale
adeguato. L'amperaggio
nominale è indicato sullo
sportello della scatola dei
fusibili.
PASSO 3
PASSO 4
PASSO 5

399
4-3. Manutenzione “fai da te”
4
Manutenzione e cura del veicolo
86_EL (OM18077L)

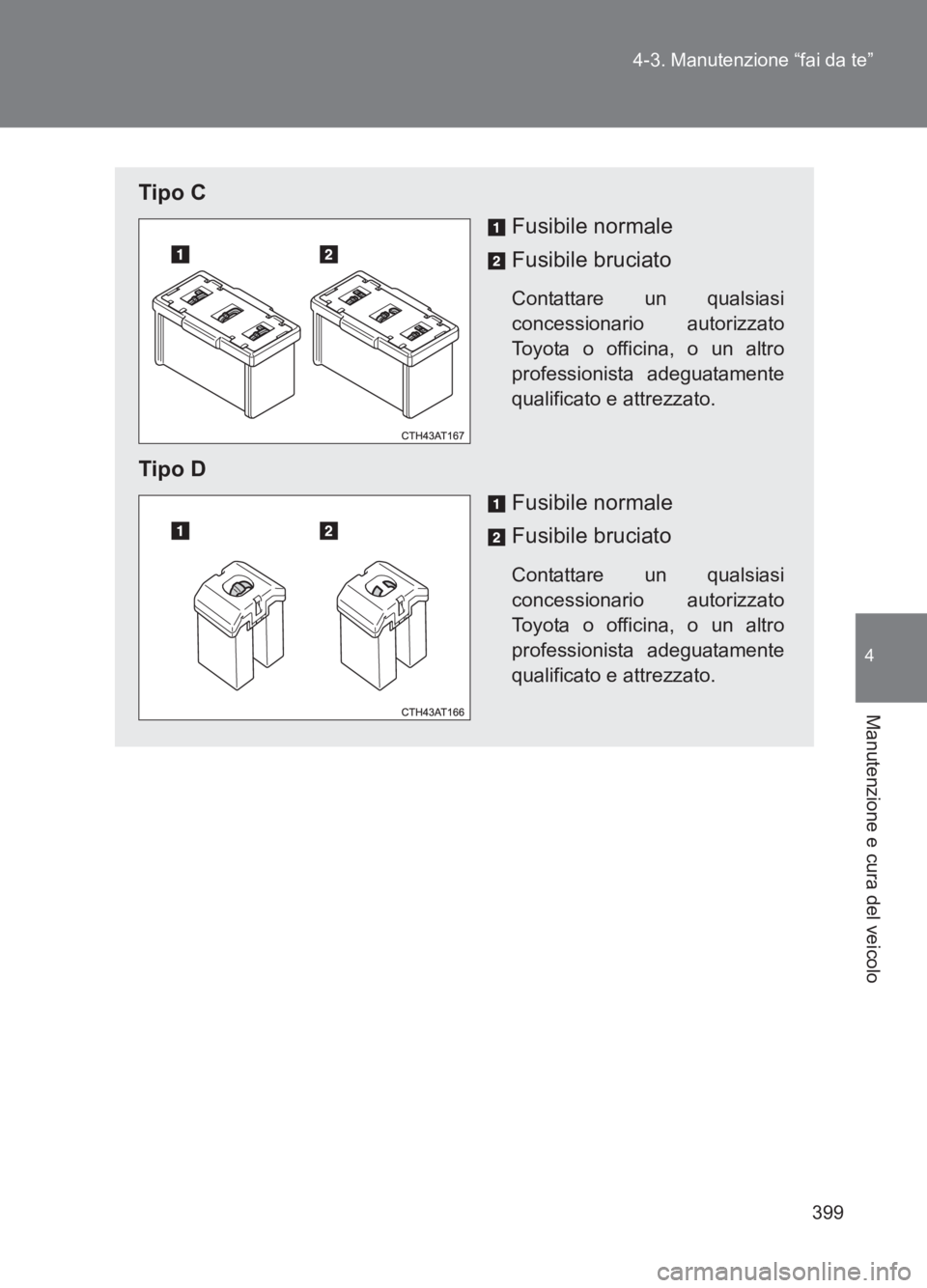

Tipo C
Fusibile normale
Fusibile bruciato
Contattare un qualsiasi
concessionario autorizzato
Toyota o officina, o un altro
professionista adeguatamente
qualificato e attrezzato.
Tipo DFusibile normale
Fusibile bruciato
Contattare un qualsiasi
concessionario autorizzato
Toyota o officina, o un altro
professionista adeguatamente
qualificato e attrezzato.

400
4-3. Manutenzione “fai da te”
86_EL (OM18077L)

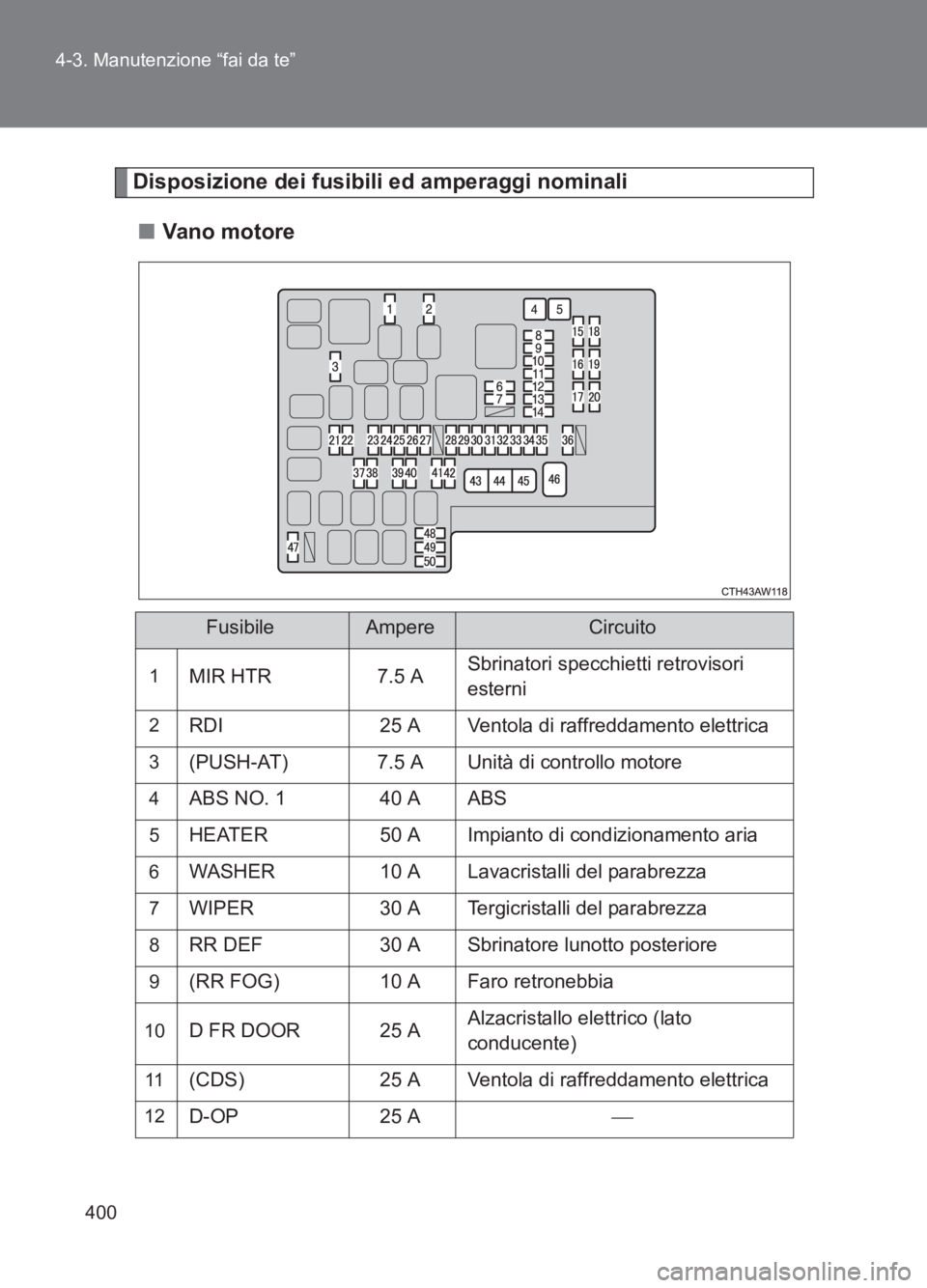

Disposizione dei fusibili ed amperaggi nominali
■ Van o m o tore
FusibileAmpereCircuito
1MIR HTR 7.5 A Sbrinatori specchietti retrovisori
esterni
2RDI 25 A Ventola di raffreddamento elettrica
3(PUSH-AT) 7.5 A Unità di controllo motore
4ABS NO. 1 40 A ABS
5HEATER 50 A Impianto di condizionamento aria
6WASHER 10 A Lavacristalli del parabrezza
7WIPER 30 A Tergicristalli del parabrezza
8RR DEF 30 A Sbrinatore lunotto posteriore
9(RR FOG) 10 A Faro retronebbia
10D FR DOOR 25 AAlzacristallo elettrico (lato
conducente)
11(CDS) 25 A Ventola di raffreddamento elettrica
12D-OP 25 A

