4-3. Manutenzione “fai da te”
4
Manutenzione e cura del veicolo
86_EL (OM18077L)
13ABS NO. 2 25 A ABS
14D FL DOOR 25 A
Alzacristallo elettrico (lato
passeggero)
15SPAREVedere
nota. Fusibile di ricambio
16SPARE Vedere
nota. Fusibile di ricambio
17SPARE Vedere
nota. Fusibile di ricambio
18SPARE Vedere
nota. Fusibile di ricambio
19SPARE Vedere
nota. Fusibile di ricambio
20SPARE Vedere
nota. Fusibile di ricambio
21ST 7.5 A Circuito di avviamento
22ALT-S 7.5 A Sistema di carica
23(STR LOCK) 7.5 A Sistema bloccasterzo
24D/L 20 A Chiusura centralizzata elettrica
25ETCS 15 A Unità di controllo motore
26(AT+B) 7.5 A Cambio
27(AM2 NO. 2) 7.5 A Sistema di entrata & avviamento
intelligente
28EFI (CTRL) 15 A Unità di controllo motore
29EFI (HTR) 15 ASistema d'iniezione carburante
multiport/sistema d'iniezione
carburante multiport sequenziale
30EFI (IGN) 15 A Circuito di avviamento
FusibileAmpereCircuito

402
4-3. Manutenzione “fai da te”
86_EL (OM18077L)
31EFI (+B) 7.5 A Unità di controllo motore
32HAZ 15 A
Luci degli indicatori di direzione,
luci intermittenti di emergenza
33MPX-B 7.5 AImpianto di condizionamento aria
automatico, indicatori e misuratori
34F/PMP 20 ASistema d'iniezione carburante
multiport/sistema d'iniezione
carburante multiport sequenziale
35IG2 MAIN 30 A
Sistema airbag SRS, unità di
controllo motore
36DCC 30 ALuce abitacolo, radiocomando a
distanza, centralina (ECU)
carrozzeria principale
37HORN NO. 2 7.5 A Avvisatore acustico
38HORN NO. 1 7.5 A Avvisatore acustico
39H-LP LH LO 15 A Faro lato sinistro (anabbagliante)
40H-LP RH LO 15 A Faro lato destro (anabbagliante)
41H-LP LH HI 10 A Faro lato sinistro (abbagliante)
42H-LP RH HI 10 A Faro lato destro (abbagliante)
43INJ 30 ASistema d'iniezione carburante
multiport/sistema d'iniezione
carburante multiport sequenziale
44H-LP WASHER 30 A Detergenti per lenti
45AM2 NO. 1 40 A
Circuito di avviamento, unità di
controllo motore
46EPS 80 A Spia di avvertimento
47A/B MAIN 15 A Sistema airbag SRS
FusibileAmpereCircuito

403
4-3. Manutenzione “fai da te”
4
Manutenzione e cura del veicolo
86_EL (OM18077L)
Nota
Sono forniti in dotazione uno ciascuno dei seguenti fusibili di
ricambio: 7.5 A, 10 A, 15 A, 20 A, 25 A, 30 A.
48ECU-B 7.5 A
Radiocomando a distanza,
centralina (ECU) carrozzeria
principale
49DOME 20 A Luce abitacolo
50IG2 7.5 A Unità di controllo motore
FusibileAmpereCircuito

404
4-3. Manutenzione “fai da te”
86_EL (OM18077L)
■
Plancia strumenti
FusibileAmpereCircuito
1ECU ACC 10 A Centralina (ECU) carrozzeria
principale, specchietti retrovisori
esterni
2P/POINT No.2 15 A Presa di alimentazione
3PANEL 10 A Illuminazione
4TAIL 10 A Luci di coda
5DRL 10 A Sistema luce guida diurna
6STOP 7.5 A Luci di stop
7OBD 7.5 A Impianto di diagnosi a bordo
8HEATER-S 7.5 A Impianto di condizionamento aria
9HEATER 10 A Impianto di condizionamento aria
10FR FOG LH 10 A Faro fendinebbia sinistro
11FR FOG RH 10 A Faro fendinebbia destro
12BK/UP LP 7.5 A Luci di retromarcia
13ECU IG1 10 A ABS, servosterzo elettrico
14AM1 7.5 A Circuito di avviamento
15AMP 15 A Impianto audio
16AT UNIT 15 A Cambio
17GAUGE 7.5 A
Indicatori e misuratori, sistema di
entrata & avviamento intelligente
18ECU IG2 10 A Unità di controllo motore
19SEAT HTR LH 10 A Riscaldatore sedile lato sinistro
20SEAT HTR RH 10 A Riscaldatore sedile lato destro
21RADIO 7.5 A Impianto audio
22P/POINT No.1 15 A Presa di alimentazione

405
4-3. Manutenzione “fai da te”
4
Manutenzione e cura del veicolo
86_EL (OM18077L)
■
Dopo la sostituzione di un fusibile
●Se le luci non si accendono nemmeno dopo aver sostituito il fusibile,
potrebbe essere necessario sostituire una lampadina. ( →P. 406)
● Se il fusibile sostituito si brucia ancora, far ispezionare il veicolo da un
qualsiasi concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
■ Se c'è un sovraccarico nei circuiti
I fusibili sono realizzati in m odo tale da bruciare per evitare il
danneggiamento dell'intero cablaggio elettrico.
AVVISO
■ Per evitare guasti del sistema e l'incendio del veicolo
Attenersi alle seguenti precauzioni.
In caso contrario si potrebbero causare danni al veicolo e, eventualmente,
un incendio o lesioni.
●Non utilizzare mai un fusibile con amperaggio nominale superiore a quello
prescritto, né utilizzare altri oggetti al posto del fusibile.
● Usare sempre un fusibile originale Toyota o equivalente.
● Non modificare il fusibile o la scatola dei fusibili.
NOTA
■Prima della sostituzione dei fusibili
Fare determinare e riparare la causa del sovraccarico elettrico da un
qualsiasi concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.

406
4-3. Manutenzione “fai da te”
86_EL (OM18077L)

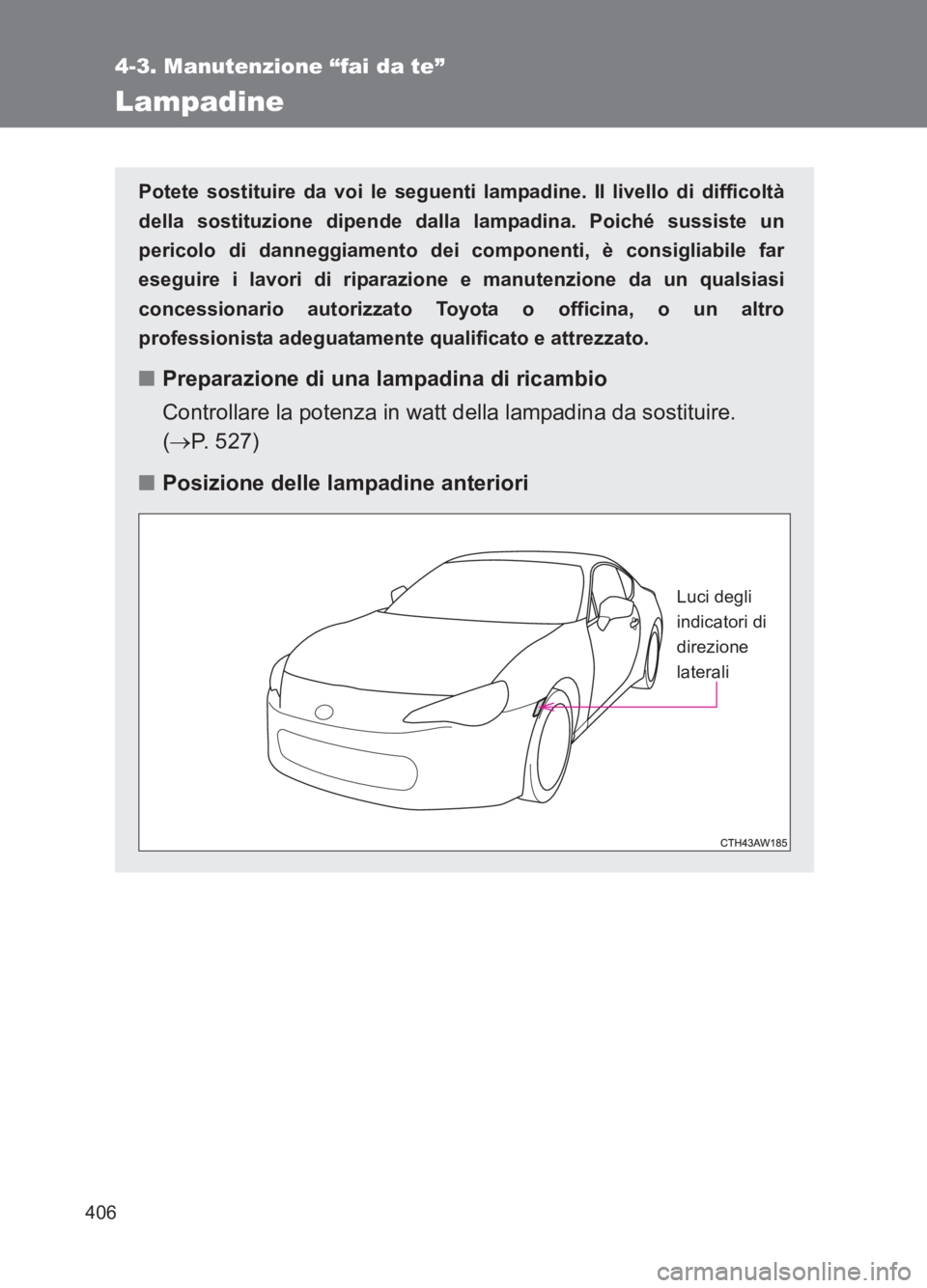

Lampadine
Potete sostituire da voi le seguenti lampadine. Il livello di difficoltà
della sostituzione dipende dalla lampadina. Poiché sussiste un
pericolo di danneggiamento dei componenti, è consigliabile far
eseguire i lavori di riparazione e manutenzione da un qualsiasi
concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
■Preparazione di una lampadina di ricambio
Controllare la potenza in watt della lampadina da sostituire.
(→ P. 527)
■ Posizione delle lampadine anteriori
Luci degli
indicatori di
direzione
laterali

407
4-3. Manutenzione “fai da te”
4
Manutenzione e cura del veicolo
86_EL (OM18077L)
■

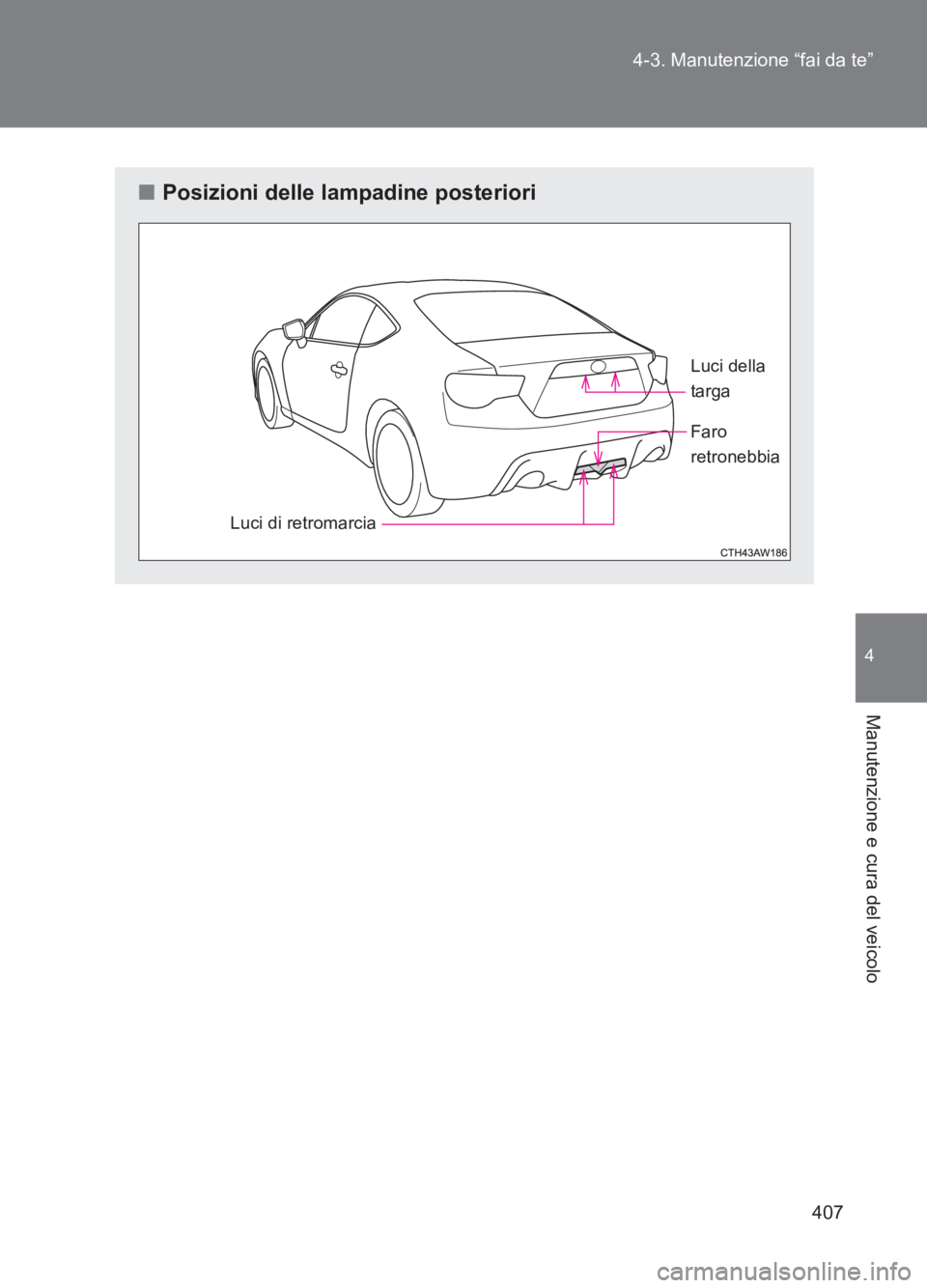

Posizioni delle lampadine posteriori
Luci di retromarcia Luci della
targa
Faro
retronebbia

408
4-3. Manutenzione “fai da te”
86_EL (OM18077L)
Sostituzione delle lampadine
■ Luci degli indicatori di direzione laterali
Girare lo sterzo nella direzione
opposta a quella della lampadina
da sostituire.
Girare lo sterzo fino a un punto
che consenta alla vostra mano di
passare agevolmente tra il
pneumatico e il parafango.
Rimuovere il fermaglio e
rimuovere parzialmente il
parafango.
Per evitare di danneggiare il
veicolo, avvolgere la punta del
cacciavite con uno straccio.
Sbloccare le staffe di fermo delle
lampadine.
Inserire il cacciavite nel foro.
Premendo il cacciavite in avanti,
spostarlo verso l'interno
dell'abitacolo.
Per evitare di danneggiare la
chiave, avvolgere la punta del
cacciavite con un nastro.
PASSO 1
PASSO 2
PASSO 3

409
4-3. Manutenzione “fai da te”
4
Manutenzione e cura del veicolo
86_EL (OM18077L)

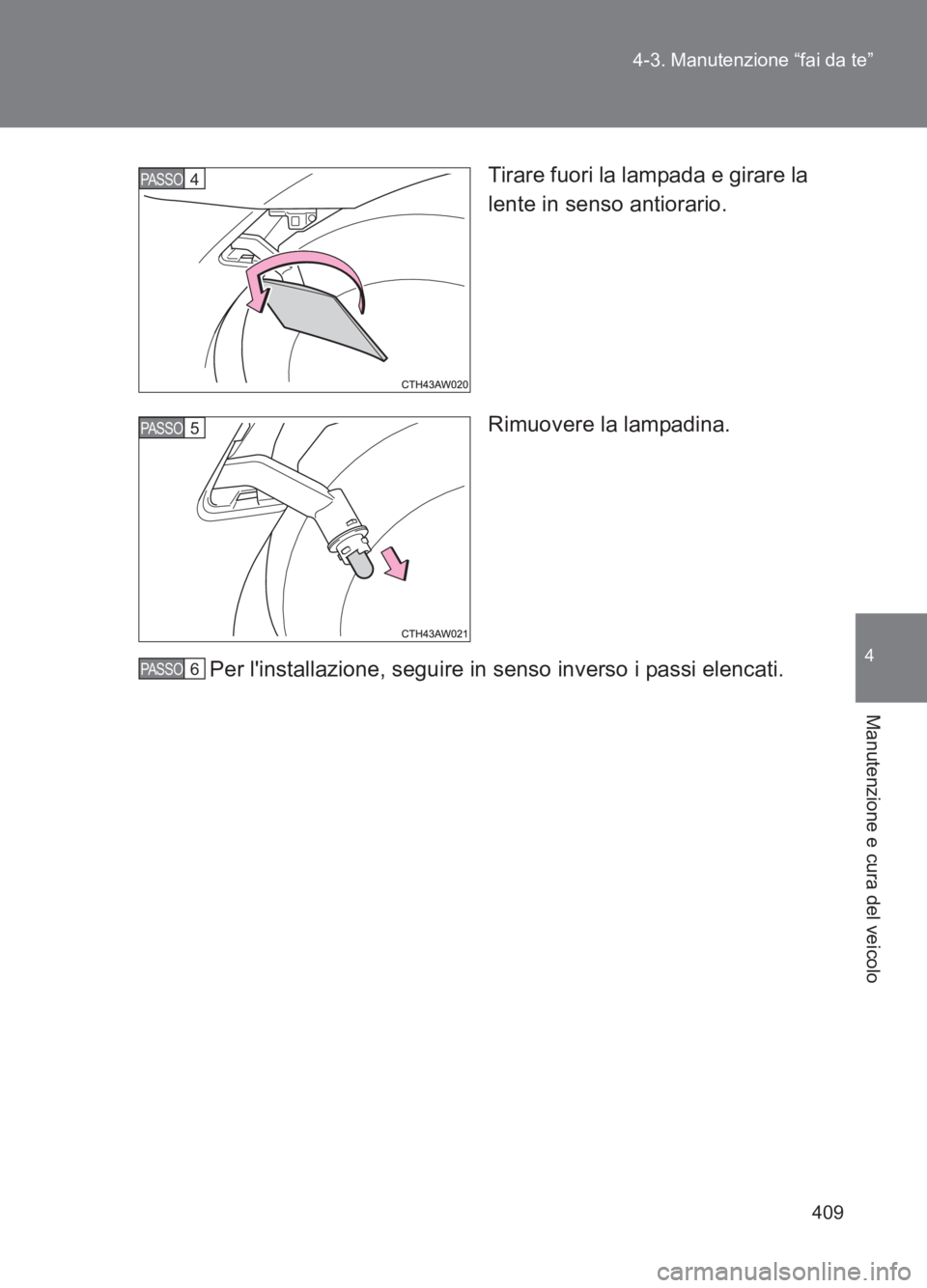

Tirare fuori la lampada e girare la
lente in senso antiorario.
Rimuovere la lampadina.
Per l'installazione, seguire in senso inverso i passi elencati.
PASSO 4
PASSO 5
PASSO 6

410
4-3. Manutenzione “fai da te”
86_EL (OM18077L)
■
Luci di retromarcia
Rimuovere i fermagli.
Per evitare danni al veicolo,
coprire la punta del cacciavite con
uno straccio.
Ruotare il portalampada in senso
antiorario.
Rimuovere la lampadina.
Per l'installazione, seguire in senso inverso i passi elencati.
PASSO 1
PASSO 2
PASSO 3
PASSO 4
