5-2. Operazioni da eseguire in caso di emergenza
Se sono presenti anomalie
86_EL (OM18077L)
●

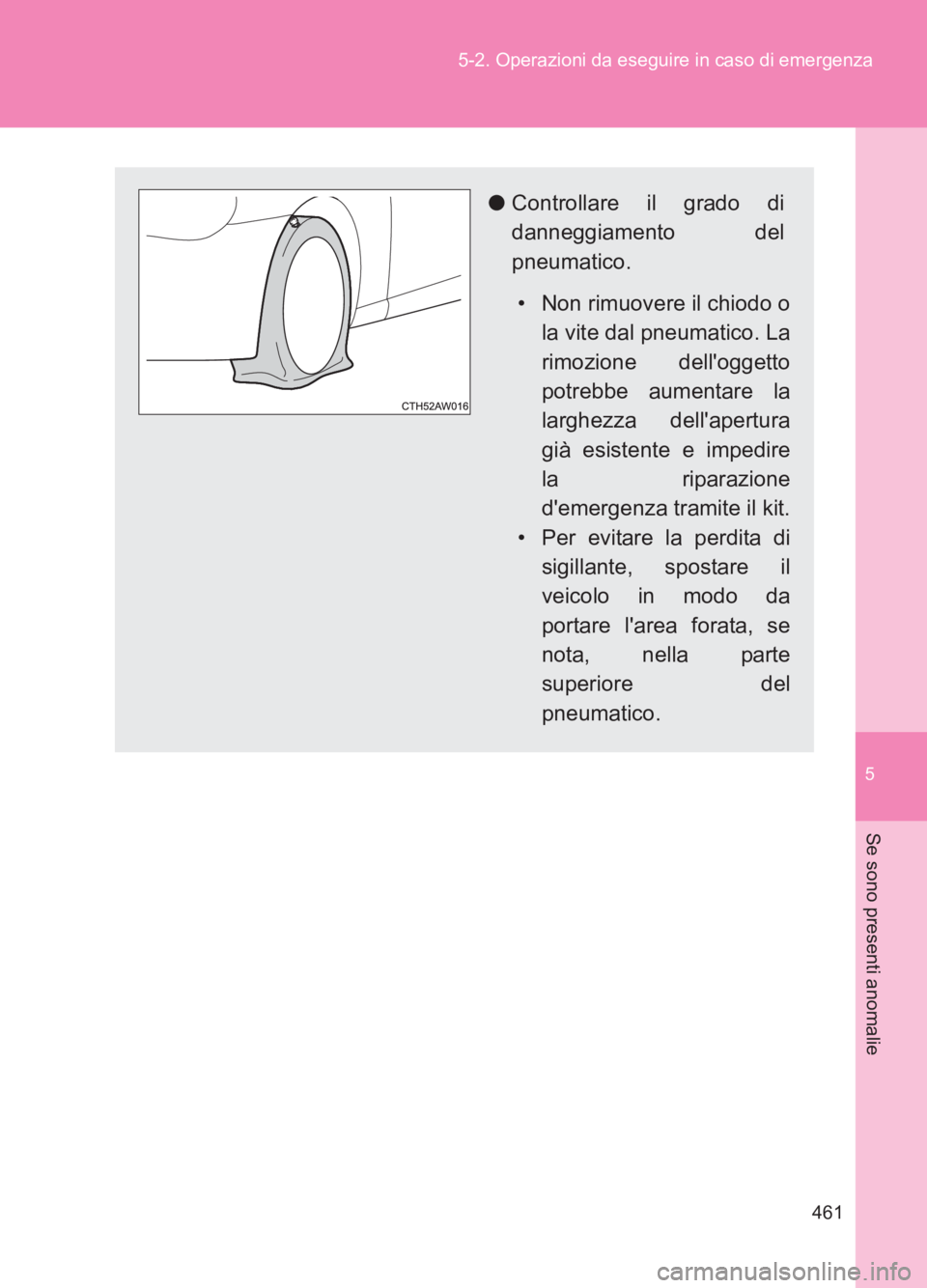

Controllare il grado di
danneggiamento del
pneumatico.
• Non rimuovere il chiodo o la vite dal pneumatico. La
rimozione dell'oggetto
potrebbe aumentare la
larghezza dell'apertura
già esistente e impedire
la riparazione
d'emergenza tramite il kit.
• Per evitare la perdita di sigillante, spostare il
veicolo in modo da
portare l'area forata, se
nota, nella parte
superiore del
pneumatico.

462
5-2. Operazioni da eseguire in caso di emergenza
86_EL (OM18077L)
■

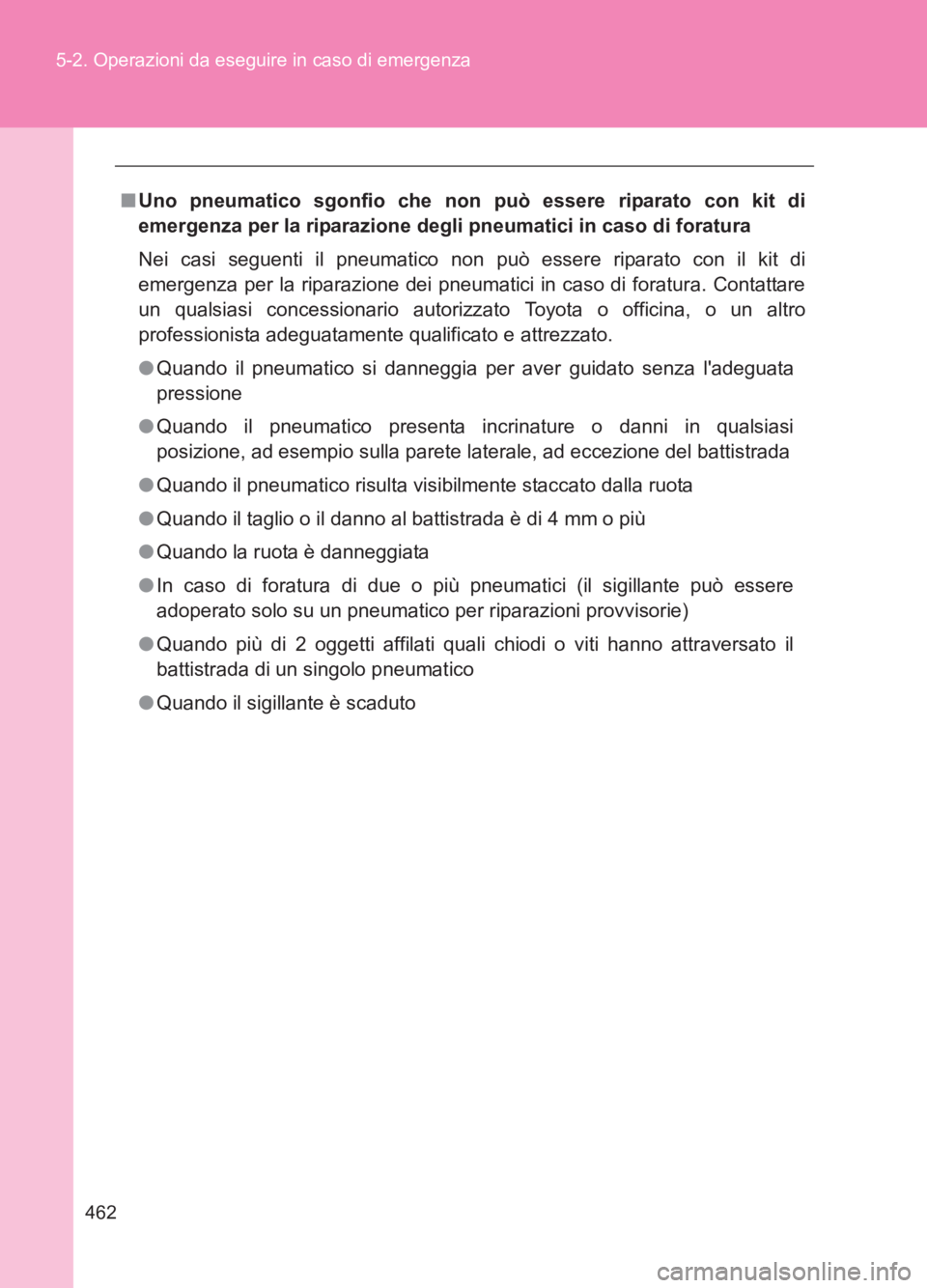

Uno pneumatico sgonfio che non può essere riparato con kit di
emergenza per la riparazione degli pneumatici in caso di foratura
Nei casi seguenti il pneumatico non può essere riparato con il kit di
emergenza per la riparazione dei pneumatici in caso di foratura. Contattare
un qualsiasi concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
●Quando il pneumatico si danneggia per aver guidato senza l'adeguata
pressione
● Quando il pneumatico presenta incrinature o danni in qualsiasi
posizione, ad esempio sulla parete laterale, ad eccezione del battistrada
● Quando il pneumatico risulta visibilmente staccato dalla ruota
● Quando il taglio o il danno al battistrada è di 4 mm o più
● Quando la ruota è danneggiata
● In caso di foratura di due o più pneumatici (il sigillante può essere
adoperato solo su un pneumatico per riparazioni provvisorie)
● Quando più di 2 oggetti affilati quali chiodi o viti hanno attraversato il
battistrada di un singolo pneumatico
● Quando il sigillante è scaduto

5
463
5-2. Operazioni da eseguire in caso di emergenza
Se sono presenti anomalie
86_EL (OM18077L)
■
Posizione del kit di emergenza per la riparazione dei
pneumatici in caso di foratura, martinetto e attrezzi
*: Utilizzo del martinetto ( →P. 480)
■ Contenuto
Cacciavite Kit di
emergenza
per la
riparazione
dei
pneumatici in
caso di
foraturaManovella
del
martinetto
Occhiello di
traino
Martinetto* Chiave dadi ruote
SigillanteCannuccia
inserimento
Spingi valvola
Interno della valvola
(di ricambio) Compressore
Adesivi
Cannuccia di prolungamento
(per estrarre il sigillante)
Guida Rapida Consultazione

464
5-2. Operazioni da eseguire in caso di emergenza
86_EL (OM18077L)

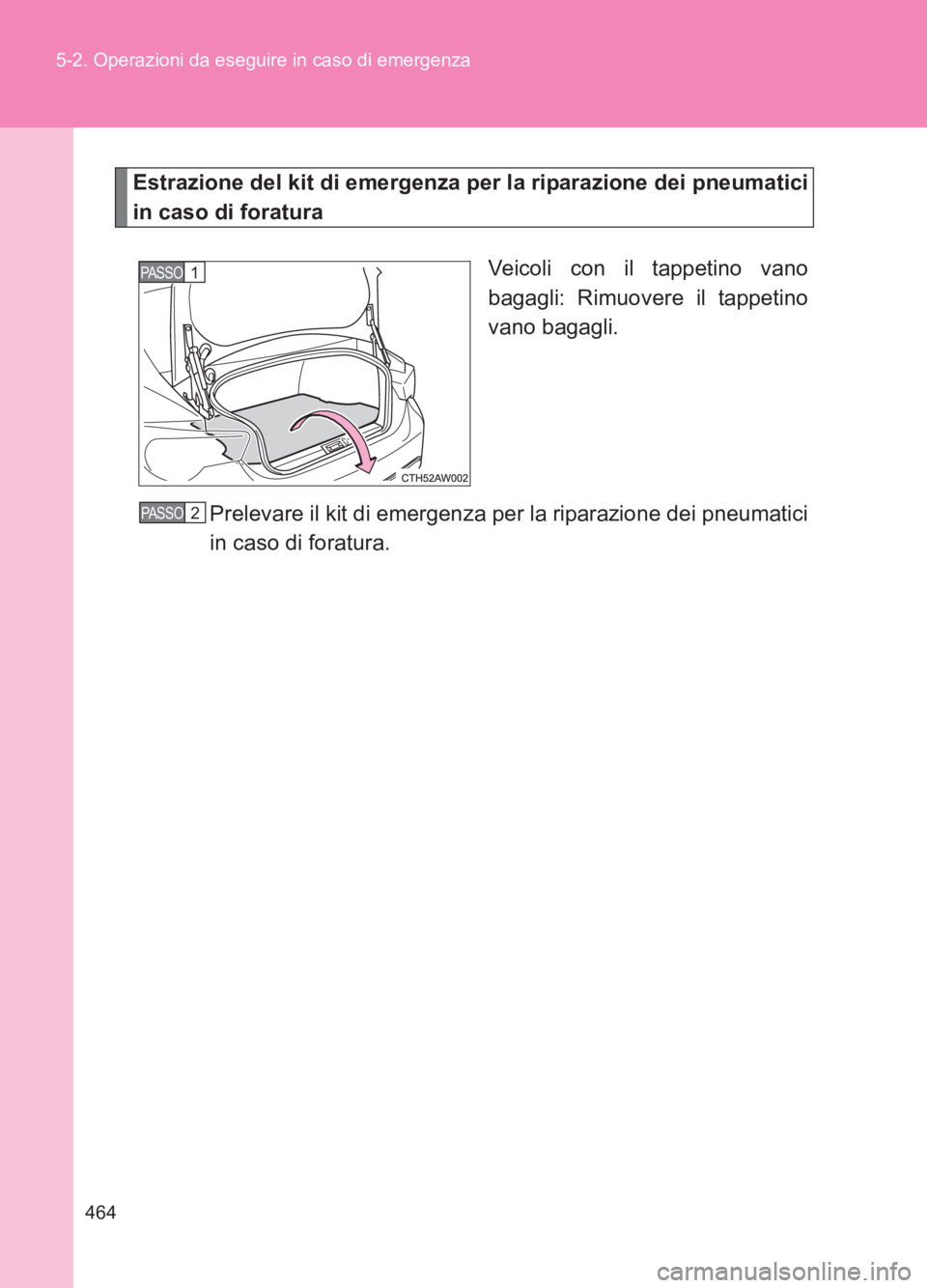

Estrazione del kit di emergenza per la riparazione dei pneumatici
in caso di foratura
Veicoli con il tappetino vano
bagagli: Rimuovere il tappetino
vano bagagli.
Prelevare il kit di emergenza per la riparazione dei pneumatici
in caso di foratura.
PASSO 1
PASSO 2

5
465
5-2. Operazioni da eseguire in caso di emergenza
Se sono presenti anomalie
86_EL (OM18077L)

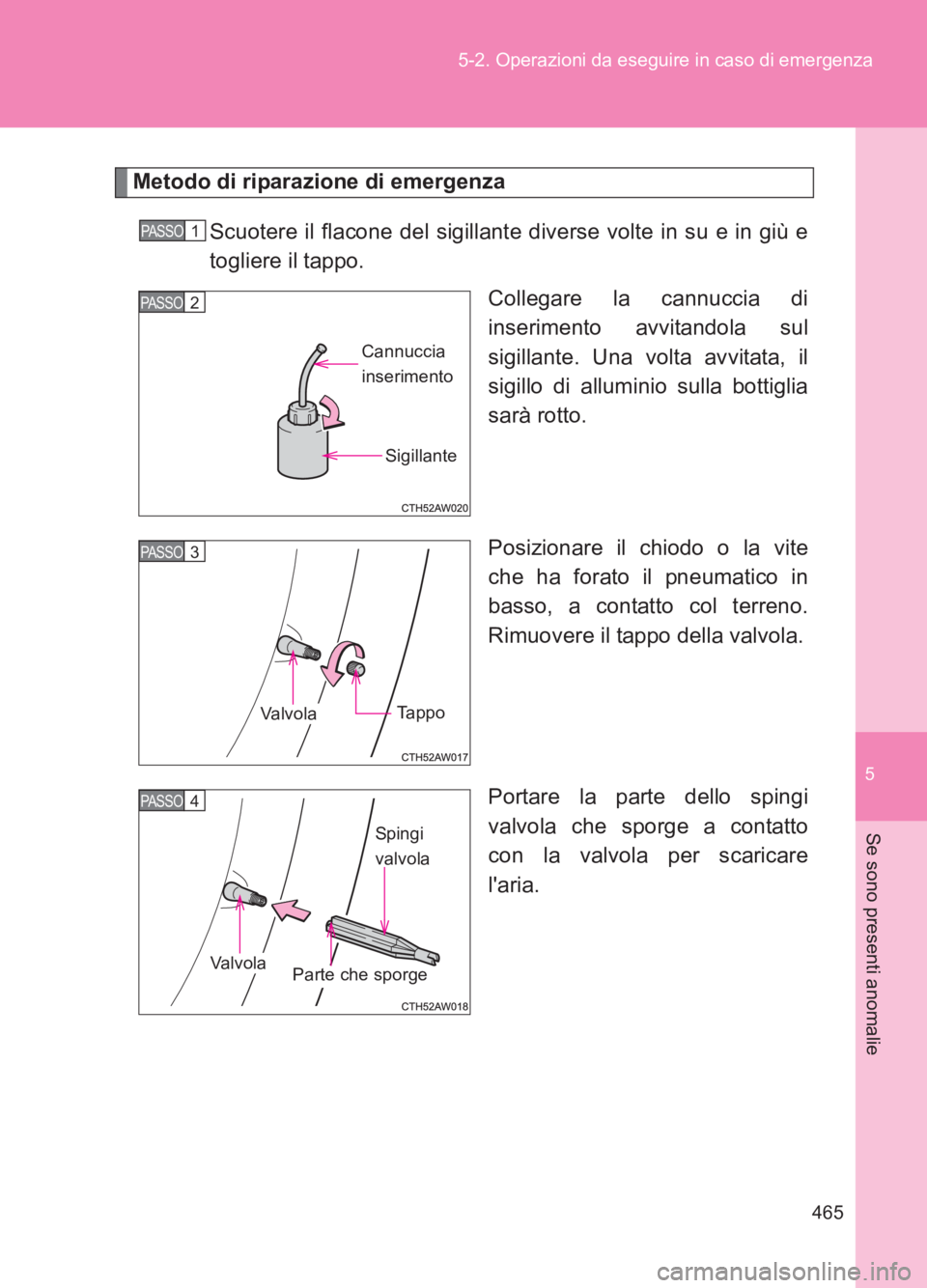

Metodo di riparazione di emergenza
Scuotere il flacone del sigillante diverse volte in su e in giù e
togliere il tappo. Collegare la cannuccia di
inserimento avvitandola sul
sigillante. Una volta avvitata, il
sigillo di alluminio sulla bottiglia
sarà rotto.
Posizionare il chiodo o la vite
che ha forato il pneumatico in
basso, a contatto col terreno.
Rimuovere il tappo della valvola.
Portare la parte dello spingi
valvola che sporge a contatto
con la valvola per scaricare
l'aria.
PASSO 1
PASSO 2
Cannuccia
inserimento
Sigillante
PASSO 3
Va l v o l aTa p p o
PASSO 4
Va l v o l aParte che sporgeSp in gi
valvola

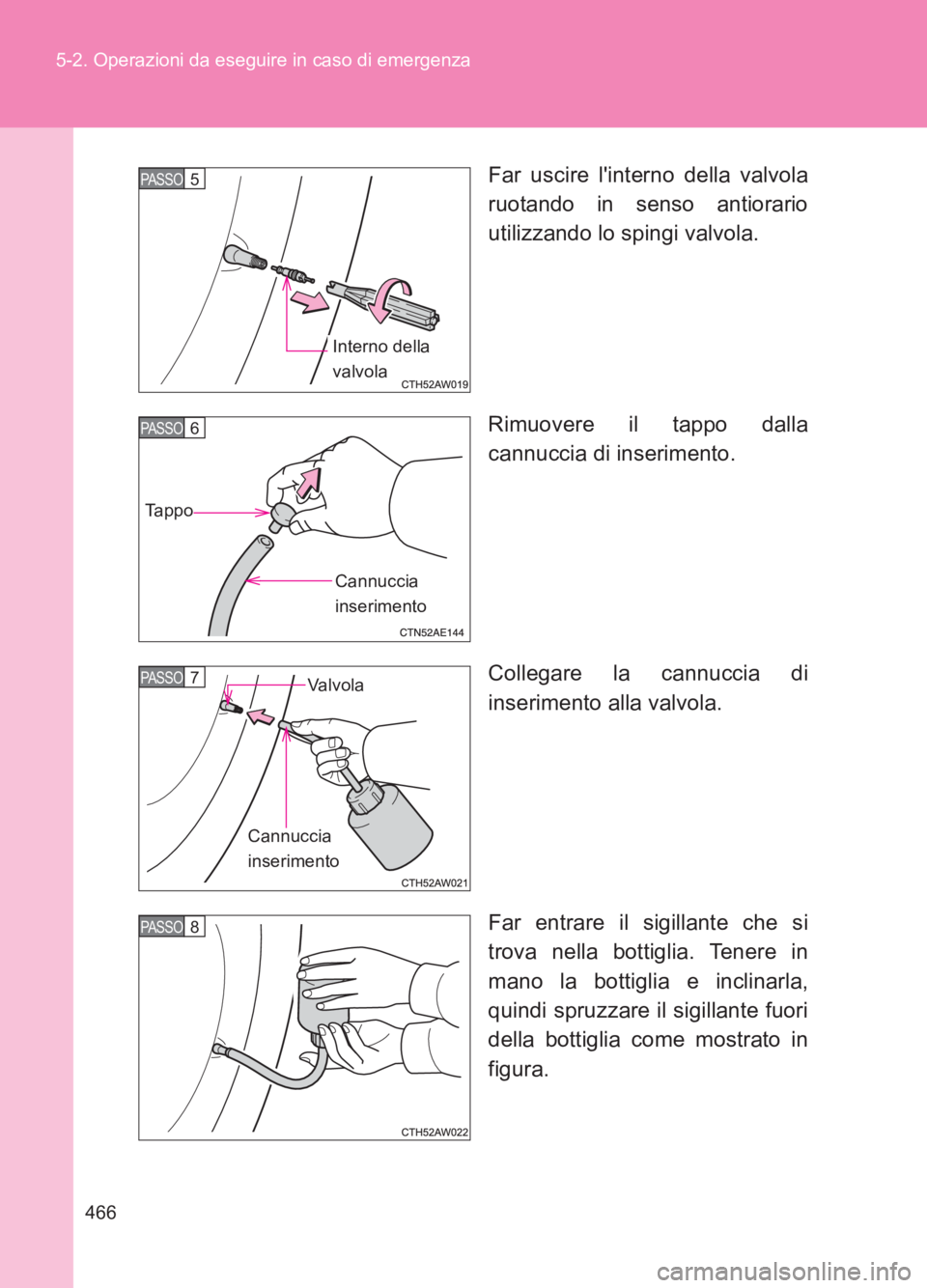

466
5-2. Operazioni da eseguire in caso di emergenza
86_EL (OM18077L)
Far uscire l'interno della valvola
ruotando in senso antiorario
utilizzando lo spingi valvola.
Rimuovere il tappo dalla
cannuccia di inserimento.
Collegare la cannuccia di
inserimento alla valvola.
Far entrare il sigillante che si
trova nella bottiglia. Tenere in
mano la bottiglia e inclinarla,
quindi spruzzare il sigillante fuori
della bottiglia come mostrato in
figura.
PASSO 5
Interno della
valvola
PASSO 6
Tappo
Cannuccia
inserimento
PASSO 7 Va l v o l a
Cannuccia
inserimento
PASSO 8

5
467
5-2. Operazioni da eseguire in caso di emergenza
Se sono presenti anomalie
86_EL (OM18077L)

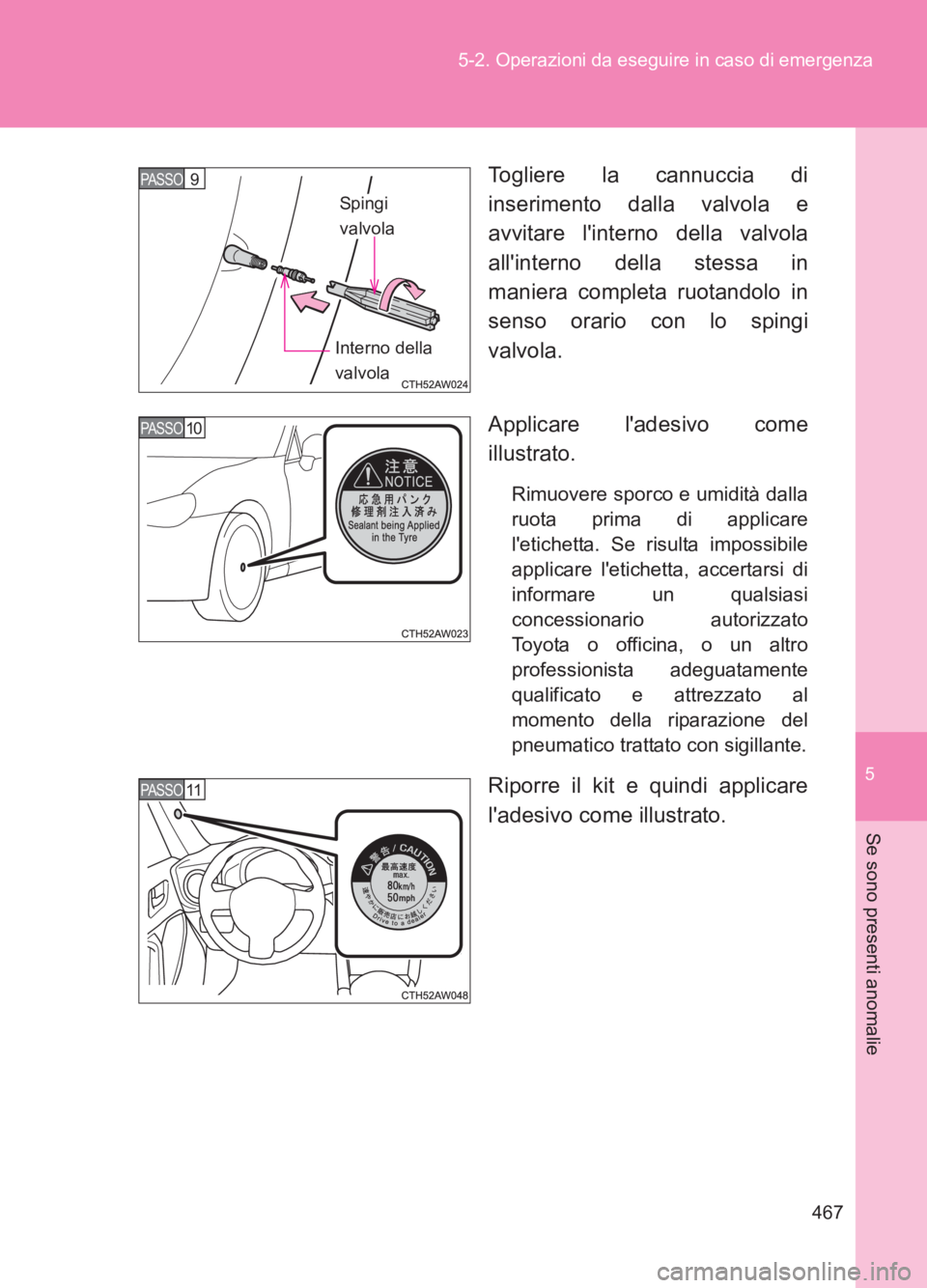

Togliere la cannuccia di
inserimento dalla valvola e
avvitare l'interno della valvola
all'interno della stessa in
maniera completa ruotandolo in
senso orario con lo spingi
valvola.
Applicare l'adesivo come
illustrato.
Rimuovere sporco e umidità dalla
ruota prima di applicare
l'etichetta. Se risulta impossibile
applicare l'etichetta, accertarsi di
informare un qualsiasi
concessionario autorizzato
Toyota o officina, o un altro
professionista adeguatamente
qualificato e attrezzato al
momento della riparazione del
pneumatico trattato con sigillante.
Riporre il kit e quindi applicare
l'adesivo come illustrato.
PASSO 9
Sping i
valvola
Interno della
valvola
PASSO 10
PASSO 11

468
5-2. Operazioni da eseguire in caso di emergenza
86_EL (OM18077L)

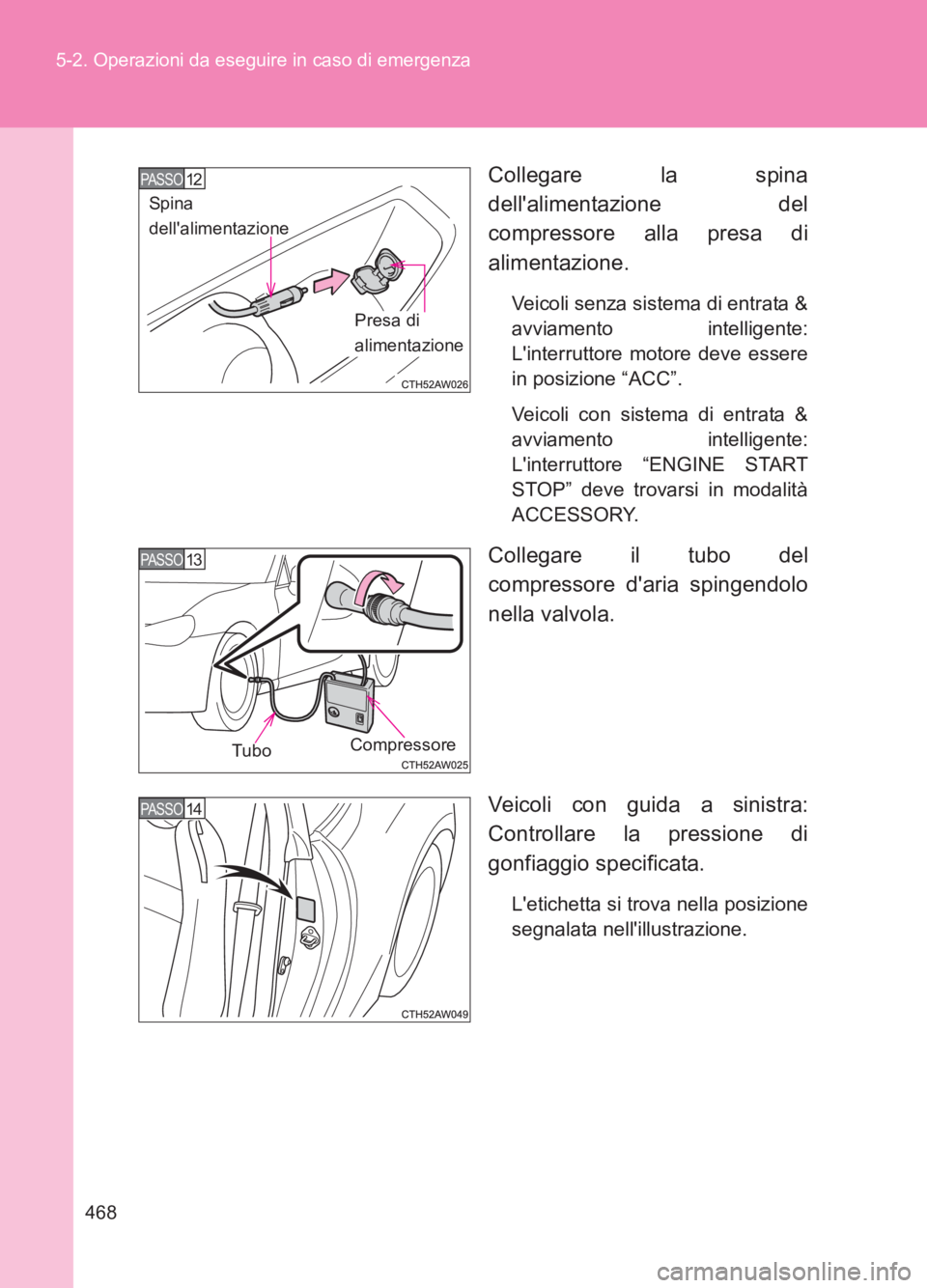

Collegare la spina
dell'alimentazione del
compressore alla presa di
alimentazione.
Veicoli senza sistema di entrata &
avviamento intelligente:
L'interruttore motore deve essere
in posizione “ACC”.
Veicoli con sistema di entrata &
avviamento intelligente:
L'interruttore “ENGINE START
STOP” deve trovarsi in modalità
ACCESSORY.
Collegare il tubo del
compressore d'aria spingendolo
nella valvola.
Veicoli con guida a sinistra:
Controllare la pressione di
gonfiaggio specificata.
L'etichetta si trova nella posizione
segnalata nell'illustrazione.
Presa di
alimentazione
PASSO 12
Spina
dell'alimentazione
PASSO 13
CompressoreTu bo
PASSO 14

5
469
5-2. Operazioni da eseguire in caso di emergenza
Se sono presenti anomalie
86_EL (OM18077L)

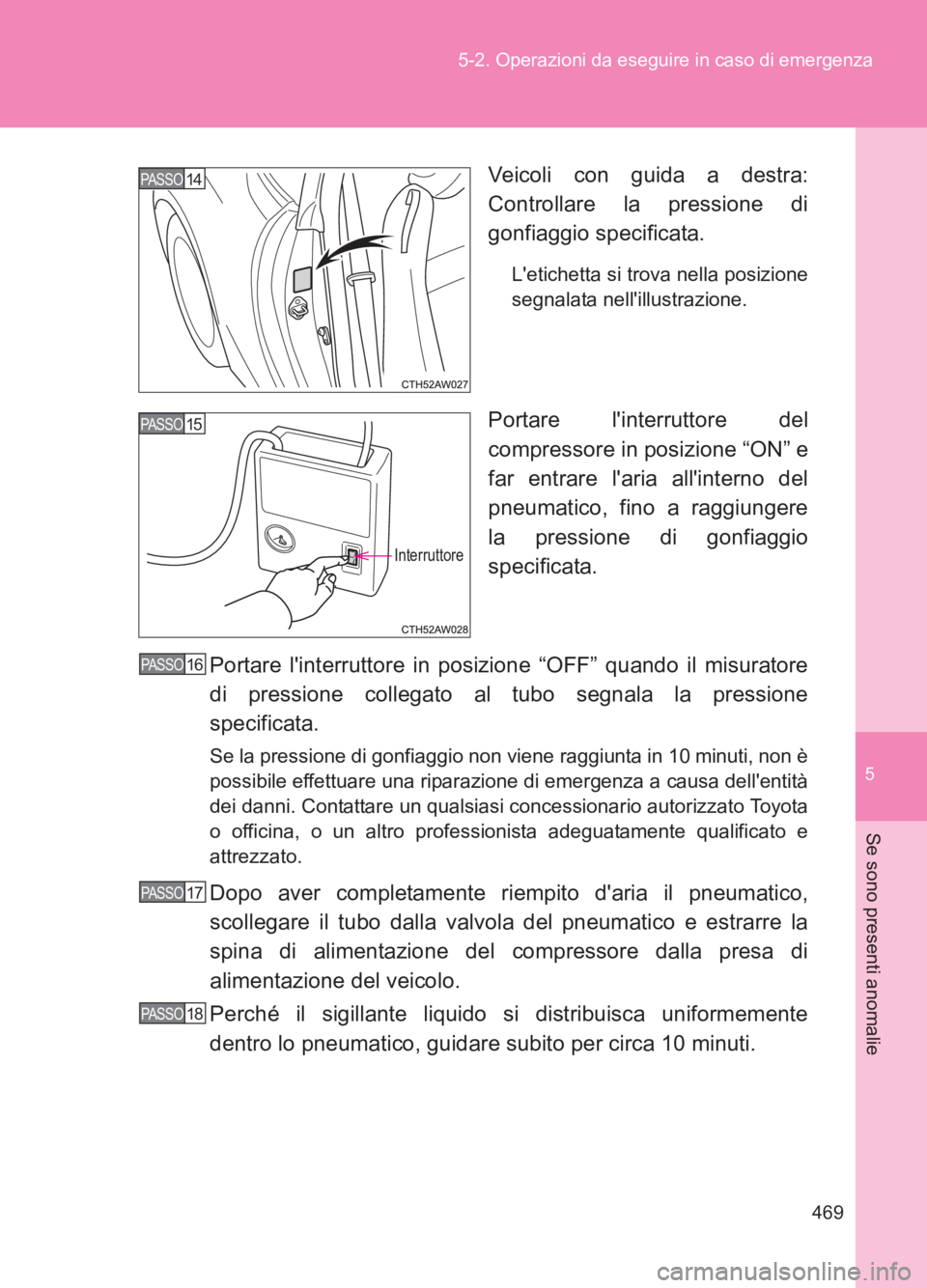

Veicoli con guida a destra:
Controllare la pressione di
gonfiaggio specificata.
L'etichetta si trova nella posizione
segnalata nell'illustrazione.
Portare l'interruttore del
compressore in posizione “ON” e
far entrare l'aria all'interno del
pneumatico, fino a raggiungere
la pressione di gonfiaggio
specificata.
Portare l'interruttore in posizione “OFF” quando il misuratore
di pressione collegato al tubo segnala la pressione
specificata.
Se la pressione di gonfiaggio non viene raggiunta in 10 minuti, non è
possibile effettuare una riparazione di emergenza a causa dell'entità
dei danni. Contattare un qualsiasi concessionario autorizzato Toyota
o officina, o un altro professionista adeguatamente qualificato e
attrezzato.
Dopo aver completamente riempito d'aria il pneumatico,
scollegare il tubo dalla valvola del pneumatico e estrarre la
spina di alimentazione del compressore dalla presa di
alimentazione del veicolo.
Perché il sigillante liquido si distribuisca uniformemente
dentro lo pneumatico, guidare subito per circa 10 minuti.
PASSO 14
PASSO 15
Interruttore
PASSO 16
PASSO 17
PASSO 18

470
5-2. Operazioni da eseguire in caso di emergenza
86_EL (OM18077L)

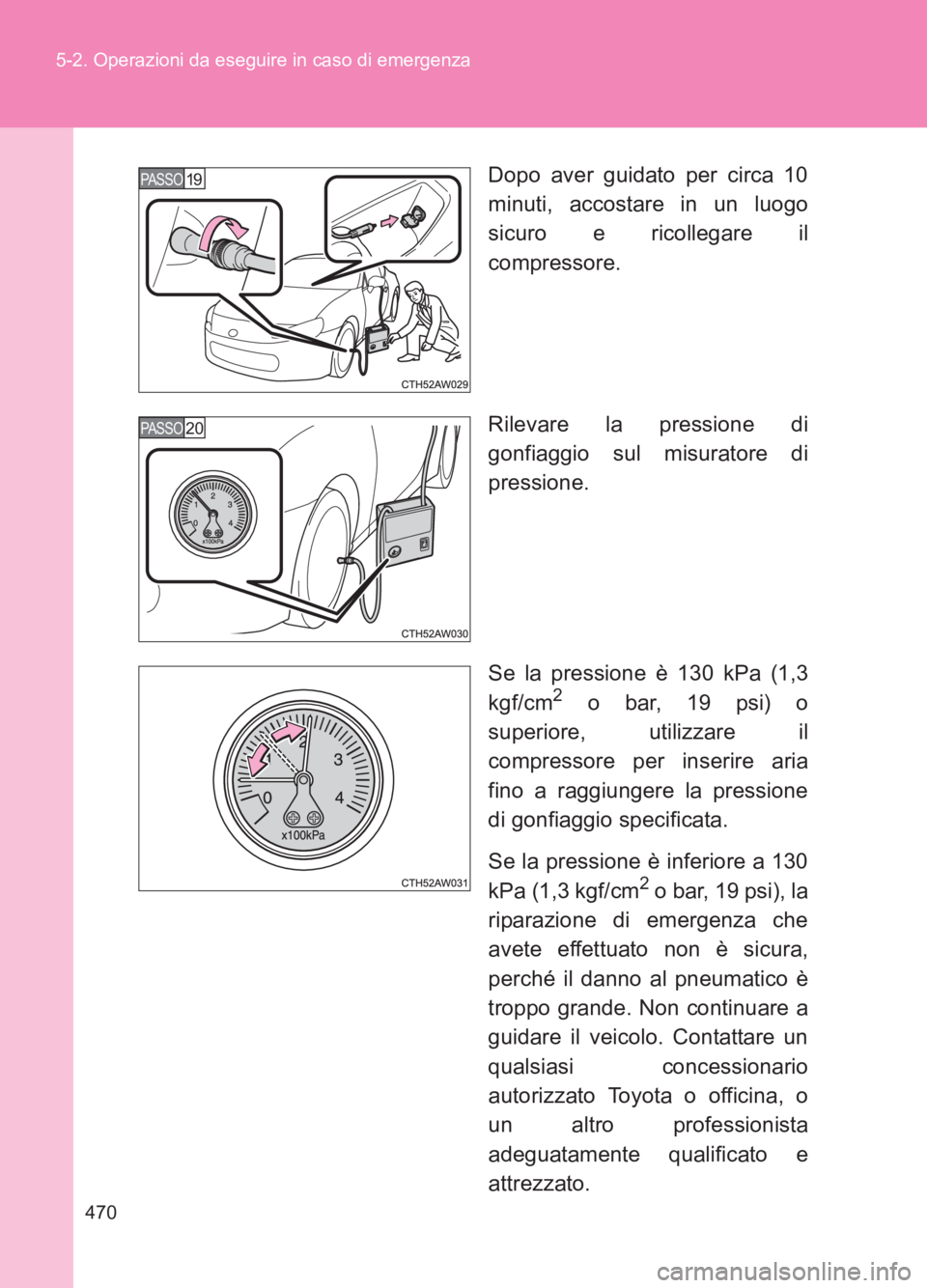

Dopo aver guidato per circa 10
minuti, accostare in un luogo
sicuro e ricollegare il
compressore.
Rilevare la pressione di
gonfiaggio sul misuratore di
pressione.
Se la pressione è 130 kPa (1,3
kgf/cm
2 o bar, 19 psi) o
superiore, utilizzare il
compressore per inserire aria
fino a raggiungere la pressione
di gonfiaggio specificata.
Se la pressione è inferiore a 130
kPa (1,3 kgf/cm
2 o bar, 19 psi), la
riparazione di emergenza che
avete effettuato non è sicura,
perché il danno al pneumatico è
troppo grande. Non continuare a
guidare il veicolo. Contattare un
qualsiasi concessionario
autorizzato Toyota o officina, o
un altro professionista
adeguatamente qualificato e
attrezzato.
PASSO 19
PASSO 20
