361 4-3. Vzdrževalna opravila, ki jih lahko opravite sami
4
Vzdrževanje in nega
86_EE (OM18071E)

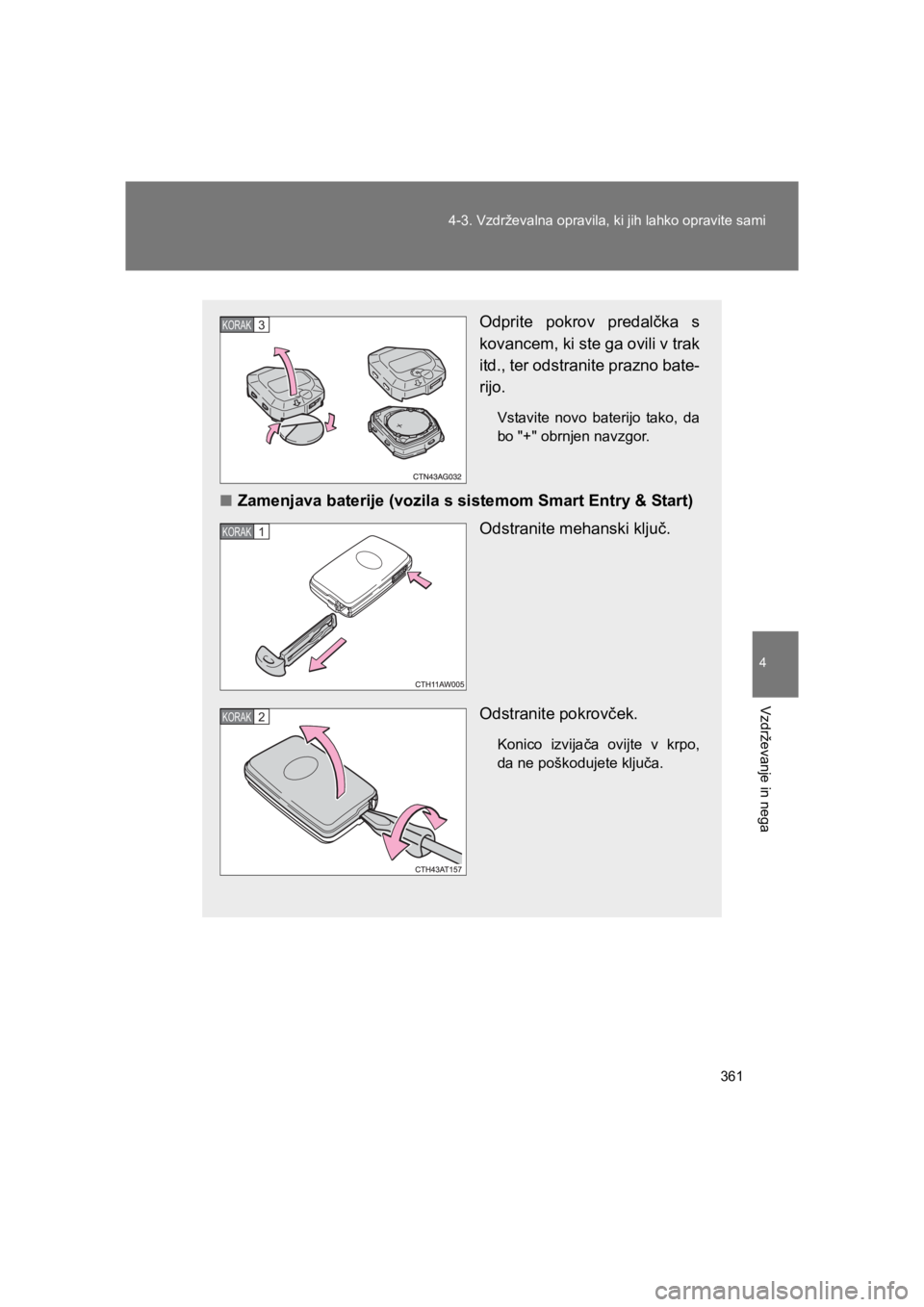

Odprite pokrov predalčka s
kovancem, ki ste ga ovili v trak
itd., ter odstranite prazno bate-
rijo.
Vstavite novo baterijo tako, da
bo "+" obrnjen navzgor.
■Zamenjava baterije (vozila s sistemom Smart Entry & Start)
Odstranite mehanski ključ.
Odstranite pokrovček.
Konico izvijača ovijte v krpo,
da ne poškodujete ključa.
KORAK3
KORAK1
KORAK2
86_OM_Europe_OM18071E.book Page 361 Friday, August 19, 2016 1:00 PM

362 4-3. Vzdrževalna opravila, ki jih lahko opravite sami
86_EE (OM18071E)
■Uporaba litijeve baterije CR2016 (vozila brez sistema Smart
Entry & Start) oz. CR1632 (vozila s sistemom Smart Entry & Start)
●Baterije lahko kupite pri pooblaščenem prodajalcu ali serviserju Toyotinih
vozil, drugem ustrezno usposobljenem in opremljenem strokovnem
osebju, prodajalnah z električnimi aparati ali fotografsko opremo.
●Zamenjajte jo z enako baterijo ali z baterijo enake kakovosti, ki jo priporo-
ča proizvajalec.
●Rabljene baterije zavrzite v skladu z lokalnimi predpisi.
■Če se izprazni baterija v ključu
Zgodi se lahko naslednje:
●Sistem Smart Entry & Start (dodatna oprema) in daljinski upravljalnik ne
delujeta, kot bi morala.
●Zmanjša se doseg signala.
■Pri vstavljanju modula (vozila brez sistema Smart Entry & Start)

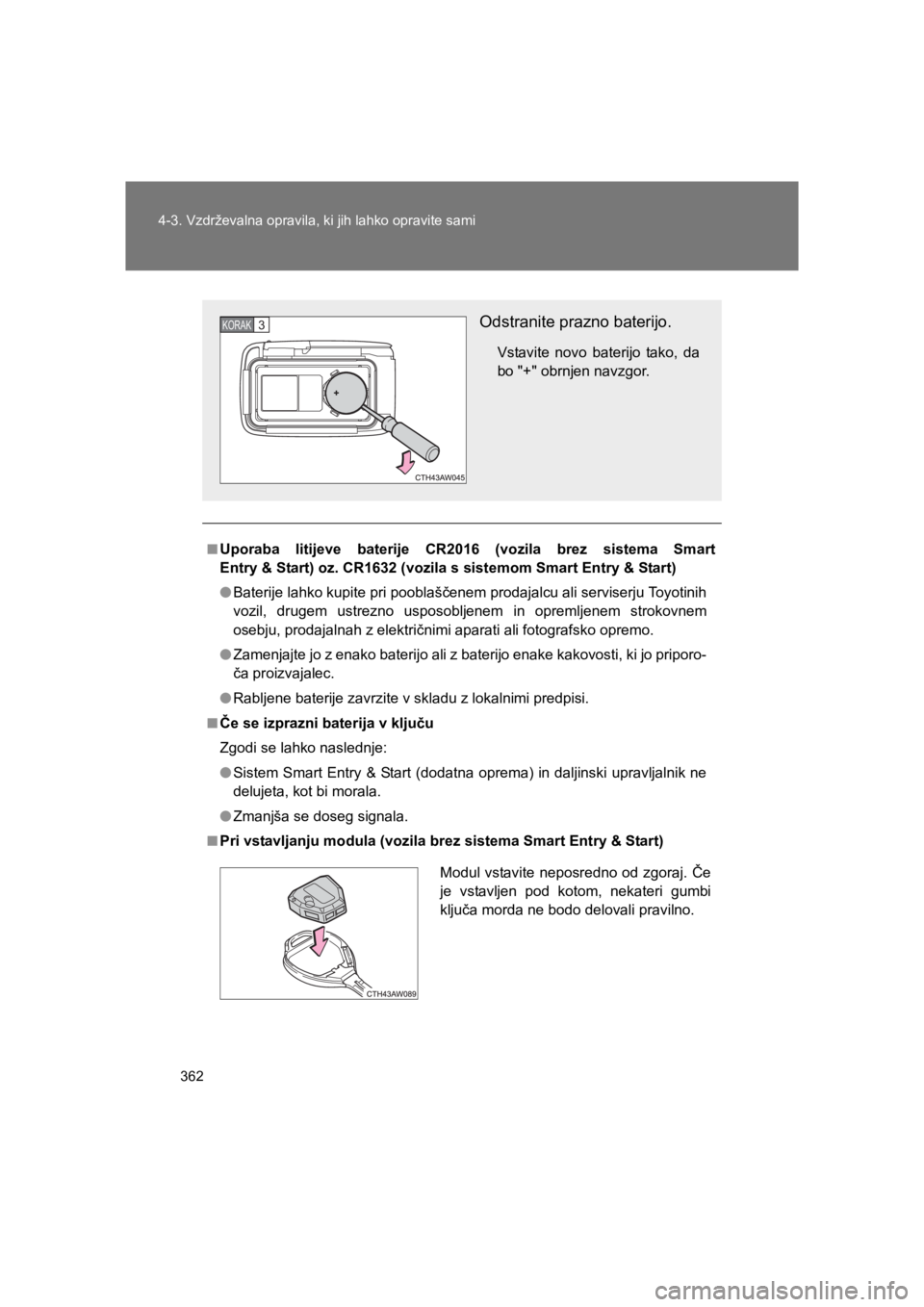

Odstranite prazno baterijo.
Vstavite novo baterijo tako, da
bo "+" obrnjen navzgor.
KORAK3
Modul vstavite neposredno od zgoraj. Če
je vstavljen pod kotom, nekateri gumbi
ključa morda ne bodo delovali pravilno.
86_OM_Europe_OM18071E.book Page 362 Friday, August 19, 2016 1:00 PM

363 4-3. Vzdrževalna opravila, ki jih lahko opravite sami
4
Vzdrževanje in nega
86_EE (OM18071E)
POZOR
■Odstranjena baterija in drugi deli
Ti deli so majhni in v primeru zaužitja se lahko otroci zadušijo z njimi. Pazite,
da otroci ne pridejo v stik z njimi. V nasprotnem primeru lahko pride do
resnih poškodb ali celo smrti.
■Certifikat za litijevo baterijo
●ČE BATERIJO ZAMENJATE Z NEUSTREZNO, LAHKO PRIDE DO
EKSPLOZIJE. BATERIJE ZAVRZITE V SKLADU Z NAVODILI.
●Baterij ne izpostavljajte prekomerni vročini, na primer soncu, ognju itn.
OPOMBA
■Običajno delovanje po zamenjavi baterije
Upoštevajte naslednje varnostne napotke za preprečevanje nezgod:
●Roke imejte vedno suhe.
Zaradi vlage lahko baterija začne rjaveti.
●Ne dotikajte se drugih delov v daljinskem upravljalniku in jih ne premikajte.
●Ne upogibajte polov baterije.
86_OM_Europe_OM18071E.book Page 363 Friday, August 19, 2016 1:00 PM

364
4-3. Vzdrževalna opravila, ki jih lahko opravite sami
86_EE (OM18071E)

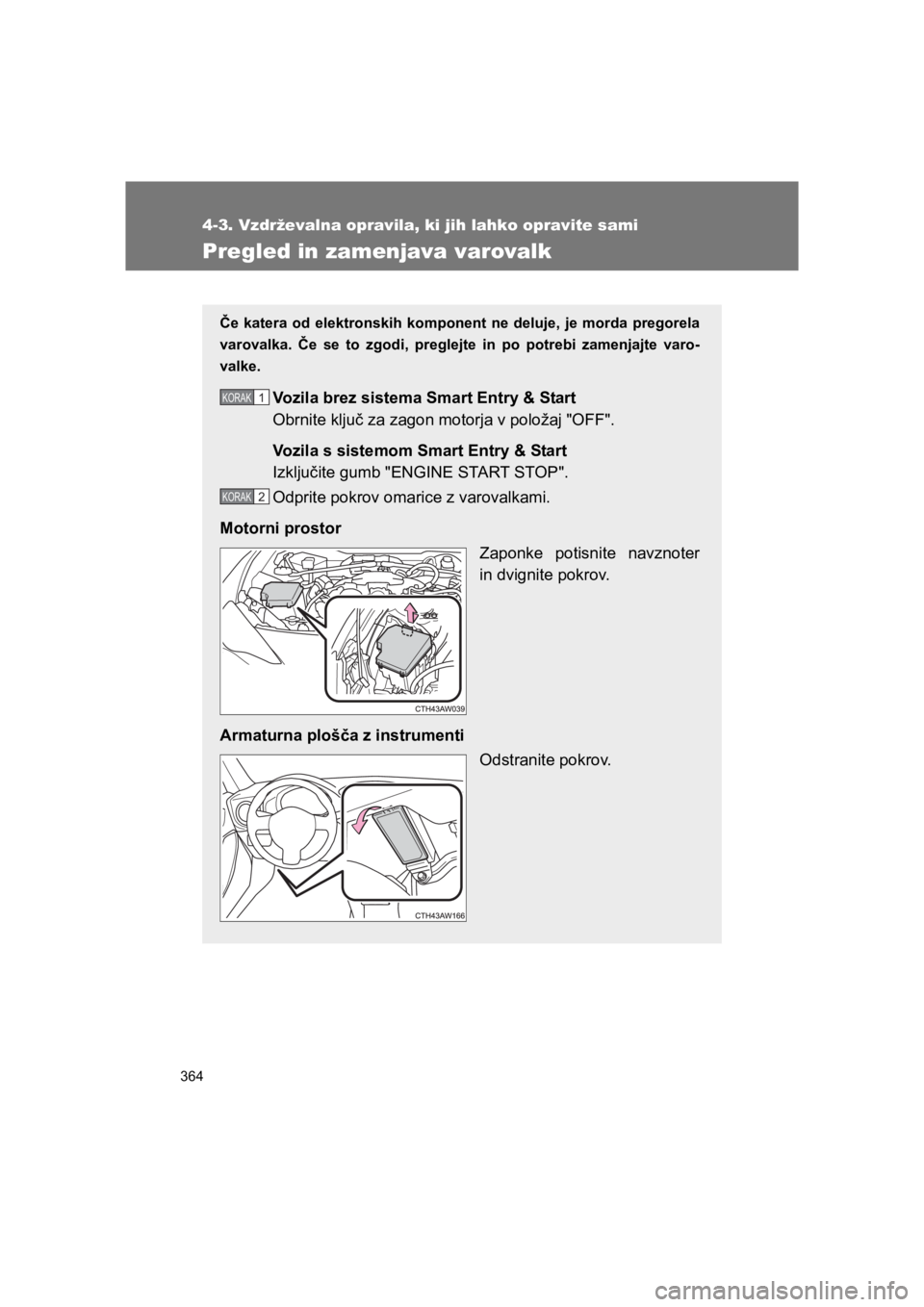

Pregled in zamenjava varovalk
Če katera od elektronskih komponent ne deluje, je morda pregorela
varovalka. Če se to zgodi, preglejte in po potrebi zamenjajte varo-
valke.
Vozila brez sistema Smart Entry & Start
Obrnite ključ za zagon motorja v položaj "OFF".
Vozila s sistemom Smart Entry & Start
Izključite gumb "ENGINE START STOP".
Odprite pokrov omarice z varovalkami.
Motorni prostor
Zaponke potisnite navznoter
in dvignite pokrov.
Armaturna plošča z instrumenti
Odstranite pokrov.KORAK1
KORAK2
86_OM_Europe_OM18071E.book Page 364 Friday, August 19, 2016 1:00 PM

365 4-3. Vzdrževalna opravila, ki jih lahko opravite sami
4
Vzdrževanje in nega
86_EE (OM18071E)

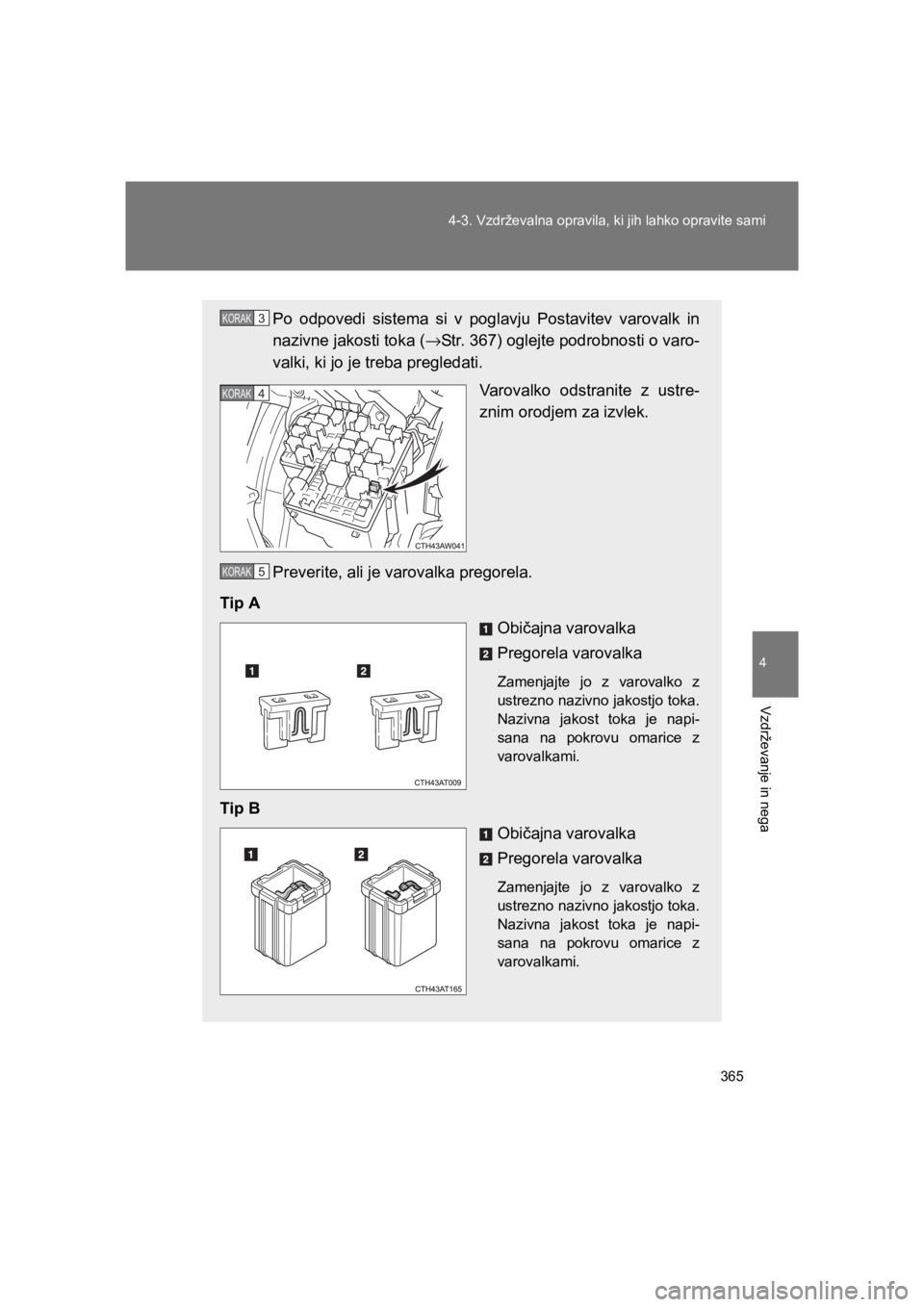

Po odpovedi sistema si v poglavju Postavitev varovalk in
nazivne jakosti toka (→Str. 367) oglejte podrobnosti o varo-
valki, ki jo je treba pregledati.
Varovalko odstranite z ustre-
znim orodjem za izvlek.
Preverite, ali je varovalka pregorela.
Tip A
Običajna varovalka
Pregorela varovalka
Zamenjajte jo z varovalko z
ustrezno nazivno jakostjo toka.
Nazivna jakost toka je napi-
sana na pokrovu omarice z
varovalkami.
Tip B
Običajna varovalka
Pregorela varovalka
Zamenjajte jo z varovalko z
ustrezno nazivno jakostjo toka.
Nazivna jakost toka je napi-
sana na pokrovu omarice z
varovalkami.
KORAK3
KORAK4
KORAK5
86_OM_Europe_OM18071E.book Page 365 Friday, August 19, 2016 1:00 PM

366 4-3. Vzdrževalna opravila, ki jih lahko opravite sami
86_EE (OM18071E)

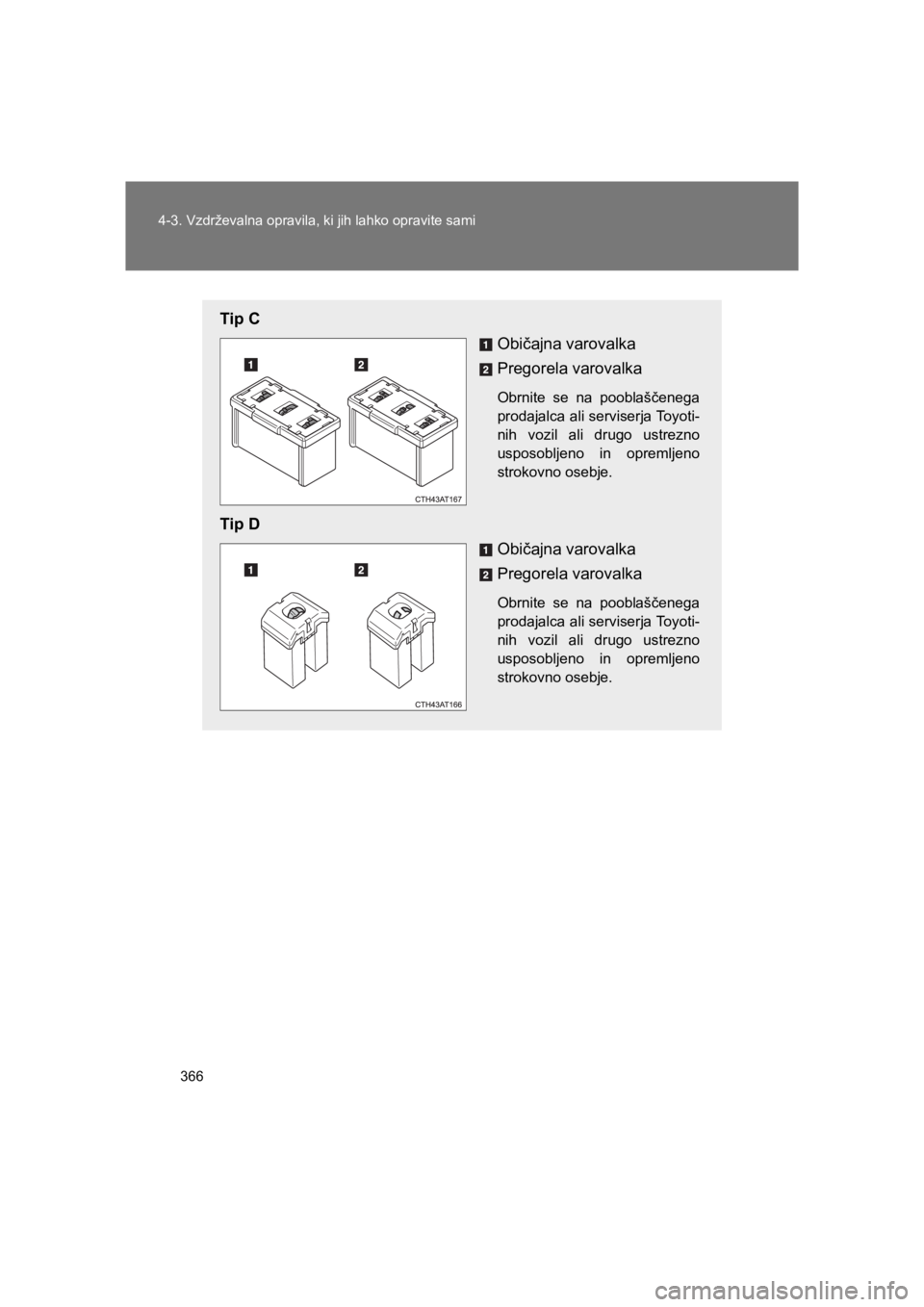

Tip C
Običajna varovalka
Pregorela varovalka
Obrnite se na pooblaščenega
prodajalca ali serviserja Toyoti-
nih vozil ali drugo ustrezno
usposobljeno in opremljeno
strokovno osebje.
Tip D
Običajna varovalka
Pregorela varovalka
Obrnite se na pooblaščenega
prodajalca ali serviserja Toyoti-
nih vozil ali drugo ustrezno
usposobljeno in opremljeno
strokovno osebje.
86_OM_Europe_OM18071E.book Page 366 Friday, August 19, 2016 1:00 PM

367 4-3. Vzdrževalna opravila, ki jih lahko opravite sami
4
Vzdrževanje in nega
86_EE (OM18071E)

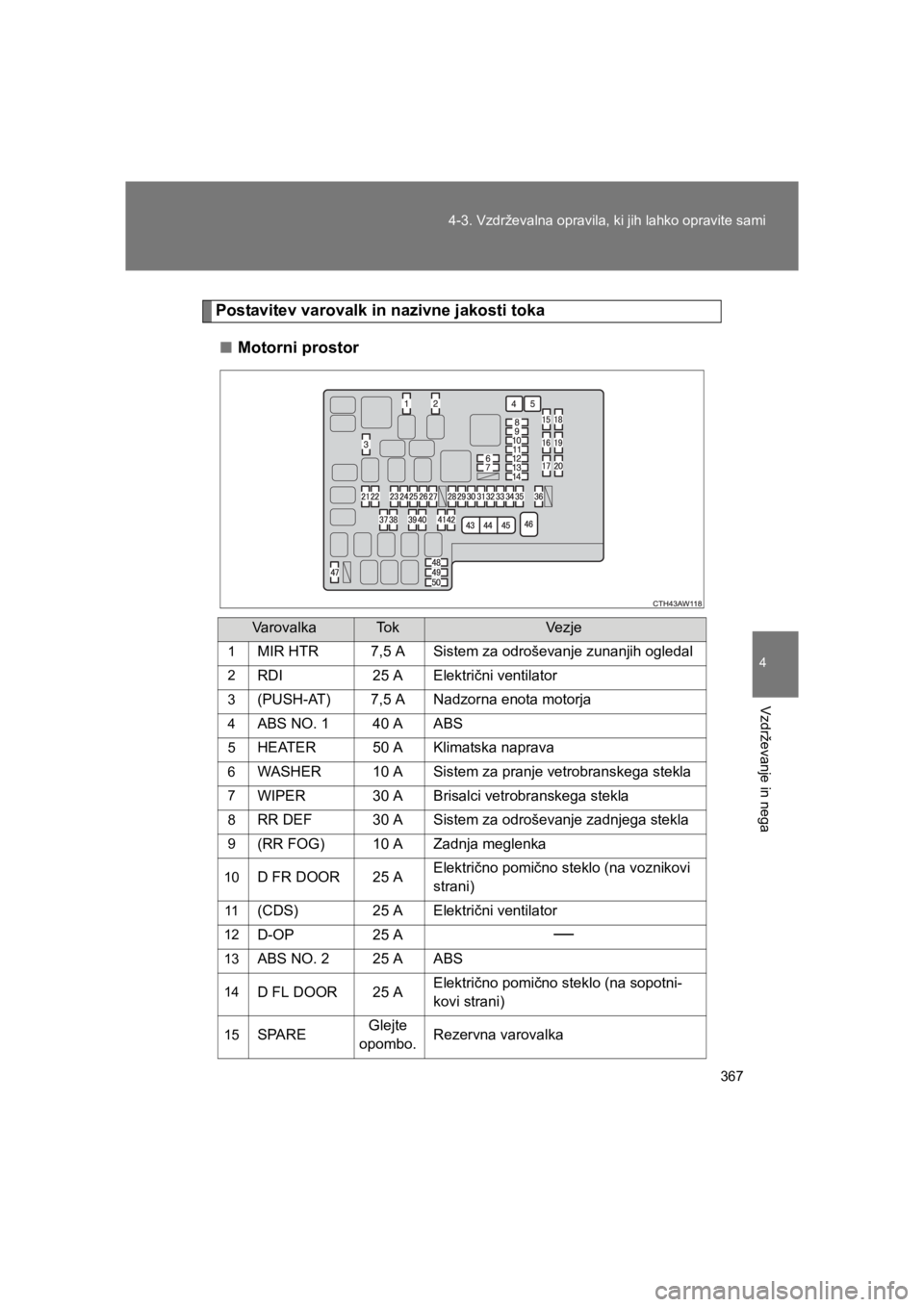

Postavitev varovalk in nazivne jakosti toka
■Motorni prostor
VarovalkaTo kVezje
1MIR HTR 7,5 A Sistem za odroševanje zunanjih ogledal
2RDI 25 A Električni ventilator
3(PUSH-AT) 7,5 A Nadzorna enota motorja
4ABS NO. 1 40 A ABS
5HEATER 50 A Klimatska naprava
6WASHER 10 A Sistem za pranje vetrobranskega stekla
7WIPER 30 A Brisalci vetrobranskega stekla
8RR DEF 30 A Sistem za odroševanje zadnjega stekla
9(RR FOG) 10 A Zadnja meglenka
10D FR DOOR 25 AElektrično pomično steklo (na voznikovi
strani)
11(CDS) 25 A Električni ventilator
12D-OP 25 A—
13ABS NO. 2 25 A ABS
14D FL DOOR 25 AElektrično pomično steklo (na sopotni-
kovi strani)
15SPAREGlejte
opombo.Rezervna varovalka
86_OM_Europe_OM18071E.book Page 367 Friday, August 19, 2016 1:00 PM

368 4-3. Vzdrževalna opravila, ki jih lahko opravite sami
86_EE (OM18071E)
16SPAREGlejte
opombo.Rezervna varovalka
17SPAREGlejte
opombo.Rezervna varovalka
18SPAREGlejte
opombo.Rezervna varovalka
19SPAREGlejte
opombo.Rezervna varovalka
20SPAREGlejte
opombo.Rezervna varovalka
21ST 7,5 A Sistem zaganjalnika
22ALT-S 7,5 A Sistem napajanja
23(STR LOCK) 7,5 A Sistem zaklepanja volanskega obroča
24D/L 20 A Centralno zaklepanje
25ETCS 15 A Nadzorna enota motorja
26(AT+B) 7,5 A Menjalnik
27(AM2 NO. 2) 7,5 A Sistem Smart Entry & Start
28EFI (CTRL) 15 A Nadzorna enota motorja
29EFI (HTR) 15 ASistem večtočkovnega vbrizgavanja
goriva/večtočkovnega sekvenčnega
vbrizgavanja goriva
30EFI (IGN) 15 A Sistem zaganjalnika
31EFI (+B) 7,5 A Nadzorna enota motorja
32HAZ 15 A Smerniki, varnostne utripalke
33MPX-B 7,5 ASamodejna klimatska naprava, števci in
merilniki
34F/PMP 20 ASistem večtočkovnega vbrizgavanja
goriva/večtočkovnega sekvenčnega
vbrizgavanja goriva
35IG2 MAIN 30 ASistem zračnih blazin SRS, nadzorna
enota motorja
36DCC 30 ANotranja luč, daljinski upravljalnik, elek-
tronska nadzorna enota karoserije
VarovalkaTo kVezje
86_OM_Europe_OM18071E.book Page 368 Friday, August 19, 2016 1:00 PM

369 4-3. Vzdrževalna opravila, ki jih lahko opravite sami
4
Vzdrževanje in nega
86_EE (OM18071E)Opomba
Na voljo je po en kos naslednjih rezervnih varovalk: 7,5 A, 10 A,
15 A, 20 A, 25 A, 30 A.
37HORN NO. 27,5 A Hupa
38HORN NO. 17,5 A Hupa
39H-LP LH LO 15 A Levi žaromet (kratke luči)
40H-LP RH LO 15 A Desni žaromet (kratke luči)
41H-LP LH HI 10 A Levi žaromet (dolge luči)
42H-LP RH HI 10 A Desni žaromet (dolge luči)
43INJ 30 ASistem večtočkovnega vbrizgavanja
goriva/večtočkovnega sekvenčnega
vbrizgavanja goriva
44H-LP
WASHER30 A Sistem za pranje žarometov
45AM2 NO. 1 40 ASistem zaganjalnika, nadzorna enota
motorja
46EPS 80 A Električni servovolan
47A/B MAIN 15 A Sistem zračnih blazin SRS
48ECU-B 7,5 ADaljinski upravljalnik, elektronska nad-
zorna enota karoserije
49DOME 20 A Notranja luč
50IG2 7,5 A Nadzorna enota motorja
VarovalkaTo kVezje
86_OM_Europe_OM18071E.book Page 369 Friday, August 19, 2016 1:00 PM

370 4-3. Vzdrževalna opravila, ki jih lahko opravite sami
86_EE (OM18071E)■Armaturna plošča z instrumenti
VarovalkaTo kVezje
1ECU ACC 10 AElektronska nadzorna enota karo-
serije, zunanji ogledali
2P/POINT No.2 15 A Električna vtičnica
3PANEL 10 A Osvetlitev
4TAIL 10 A Zadnje luči
5DRL 10 A Sistem dnevnih luči
6STOP 7,5 A Zavorne luči
7OBD 7,5 AVgrajena naprava za diagnostiko
na vozilu
8HEATER-S 7,5 A Klimatska naprava
9HEATER 10 A Klimatska naprava
10FR FOG LH 10 A Leva sprednja meglenka
11FR FOG RH 10 A Desna sprednja meglenka
12BK/UP LP 7,5 A Luči za vzvratno vožnjo
13ECU IG1 10 A ABS, električni servovolan
14AM1 7,5 A Sistem zaganjalnika
15AMP 15 A Avdiosistem
16AT UNIT 15 A Menjalnik
17GAUGE 7,5 AŠtevci in merilniki, sistem Smart
Entry & Start
18ECU IG2 10 A Nadzorna enota motorja
19SEAT HTR LH 10 A Ogrevanje levega sedeža
20SEAT HTR RH 10 A Ogrevanje desnega sedeža
21RADIO 7,5 A Avdiosistem
22P/POINT No.1 15 A Električna vtičnica
