TOYOTA GT86 2017 Omistajan Käsikirja (in Finnish)

341
4-3. Tee-se-itse-huolto
4
Huolto ja hoito
OM18071FI

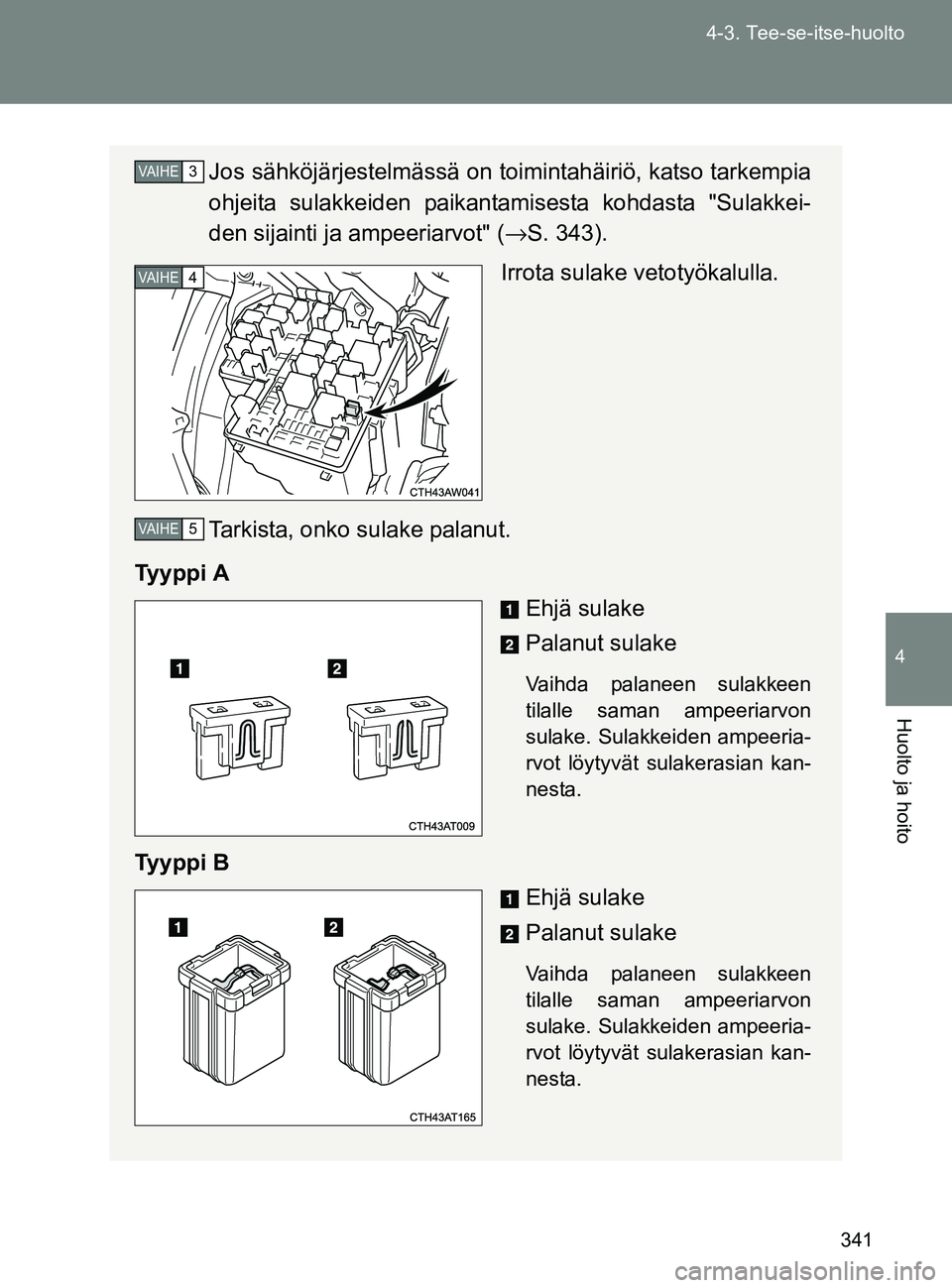

Jos sähköjärjestelmässä on toimintahäiriö, katso tarkempia
ohjeita sulakkeiden paikanta
misesta kohdasta "Sulakkei-
den sijainti ja ampeeriarvot" ( →S. 343).
Irrota sulake vetotyökalulla.
Tarkista, onko sulake palanut.
Tyyppi A Ehjä sulake
Palanut sulake
Vaihda palaneen sulakkeen
tilalle saman ampeeriarvon
sulake. Sulakkeiden ampeeria-
rvot löytyvät sulakerasian kan-
nesta.
Tyyppi BEhjä sulake
Palanut sulake
Vaihda palaneen sulakkeen
tilalle saman ampeeriarvon
sulake. Sulakkeiden ampeeria-
rvot löytyvät sulakerasian kan-
nesta.
VA I H E3
VA I H E4
VA I H E5
OM18071FI.book Page 341 Thursday, February 2, 2017 7:33 PM

342
4-3. Tee-se-itse-huolto
OM18071FI

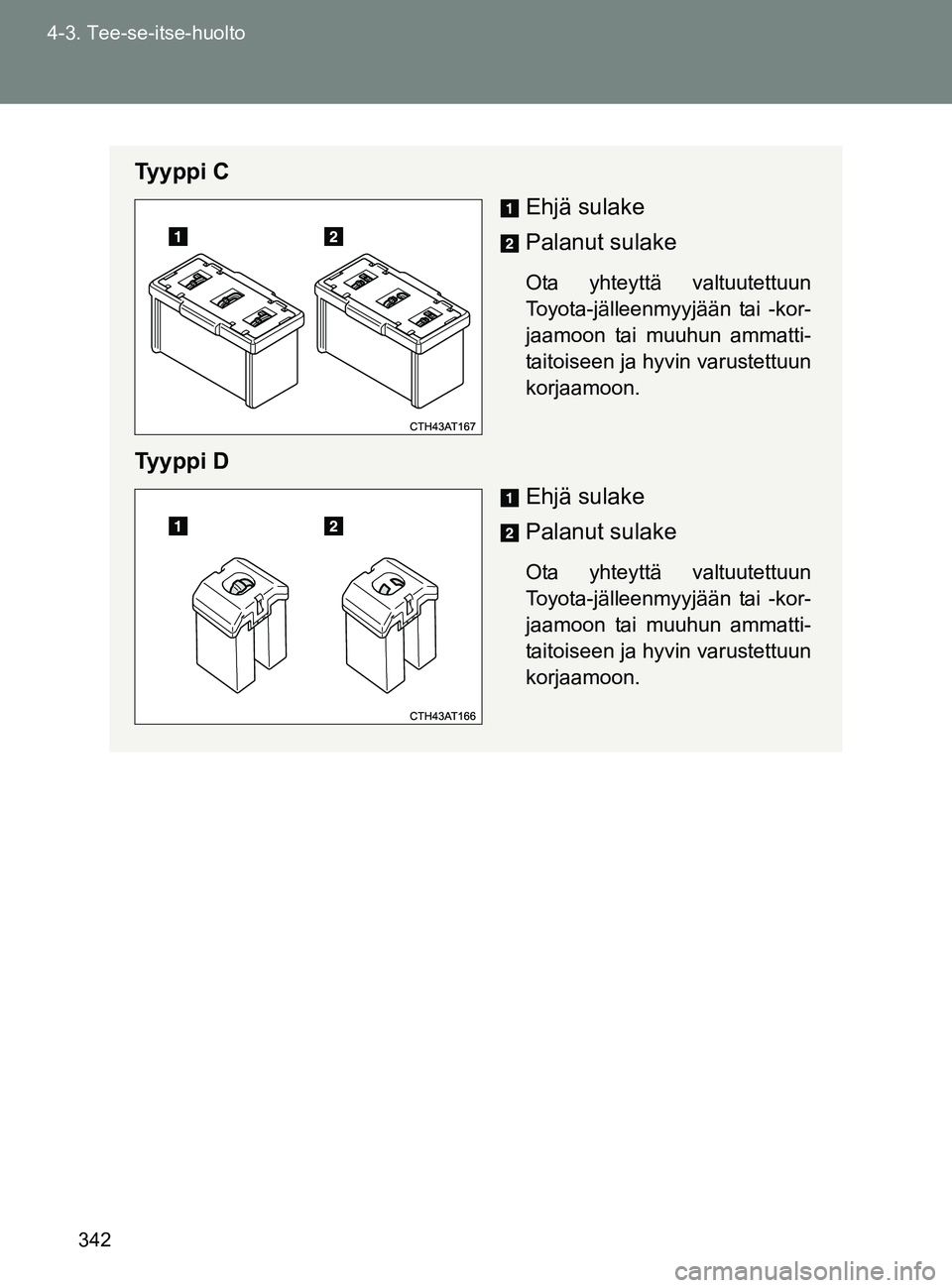

Tyyppi C
Ehjä sulake
Palanut sulake
Ota yhteyttä valtuutettuun
Toyota-jälleenmyyjään tai -kor-
jaamoon tai muuhun ammatti-
taitoiseen ja hyvin varustettuun
korjaamoon.
Tyyppi DEhjä sulake
Palanut sulake
Ota yhteyttä valtuutettuun
Toyota-jälleenmyyjään tai -kor-
jaamoon tai muuhun ammatti-
taitoiseen ja hyvin varustettuun
korjaamoon.
OM18071FI.book Page 342 Thursday, February 2, 2017 7:33 PM

343
4-3. Tee-se-itse-huolto
4
Huolto ja hoito
OM18071FI

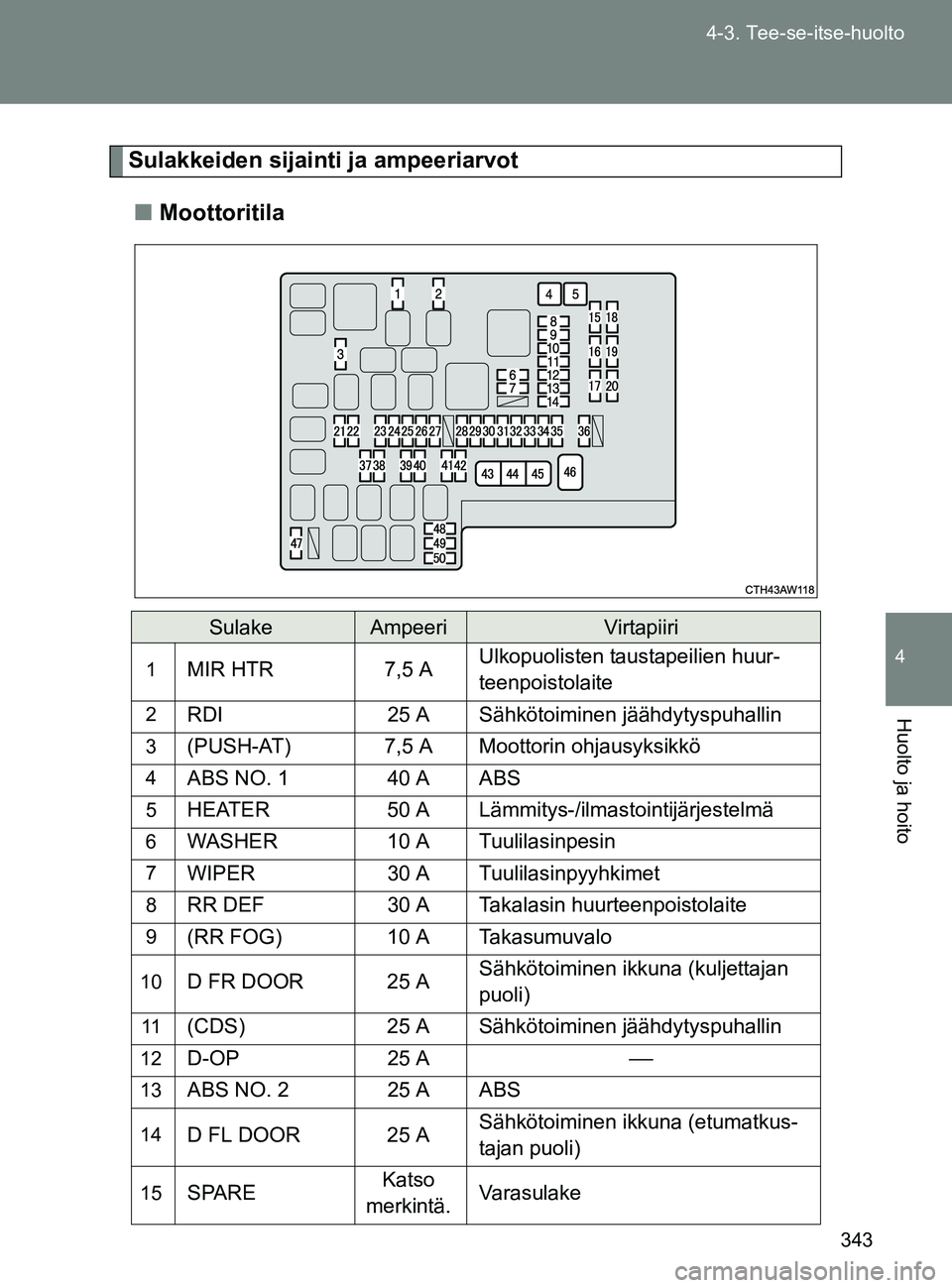

Sulakkeiden sijainti ja ampeeriarvot
■ Moottoritila
SulakeAmpeeriVirtapiiri
1MIR HTR 7,5 AUlkopuolisten taustapeilien huur-
teenpoistolaite
2RDI
25 A Sähkötoiminen jäähdytyspuhallin
3(PUSH-AT) 7,5 A Moottorin ohjausyksikkö
4ABS NO. 1 40 A ABS
5HEATER50 A Lämmitys-/ilmastointijärjestelmä
6WASHER 10 A Tuulilasinpesin
7WIPER 30 A Tuulilasinpyyhkimet
8RR DEF30 A Takalasin huurteenpoistolaite
9(RR FOG)10 A Takasumuvalo
10D FR DOOR 25 A Sähkötoiminen ikkuna (kuljettajan
puoli)
11(CDS)
25 A Sähkötoiminen jäähdytyspuhallin
12D-OP 25 A⎯
13ABS NO. 2 25 A ABS
14D FL DOOR 25 A Sähkötoiminen ikkuna (etumatkus-
tajan puoli)
15SPAREKatso
merkintä. Varasulake
OM18071FI.book Page 343 Thursday, February 2, 2017 7:33 PM

344
4-3. Tee-se-itse-huolto
OM18071FI

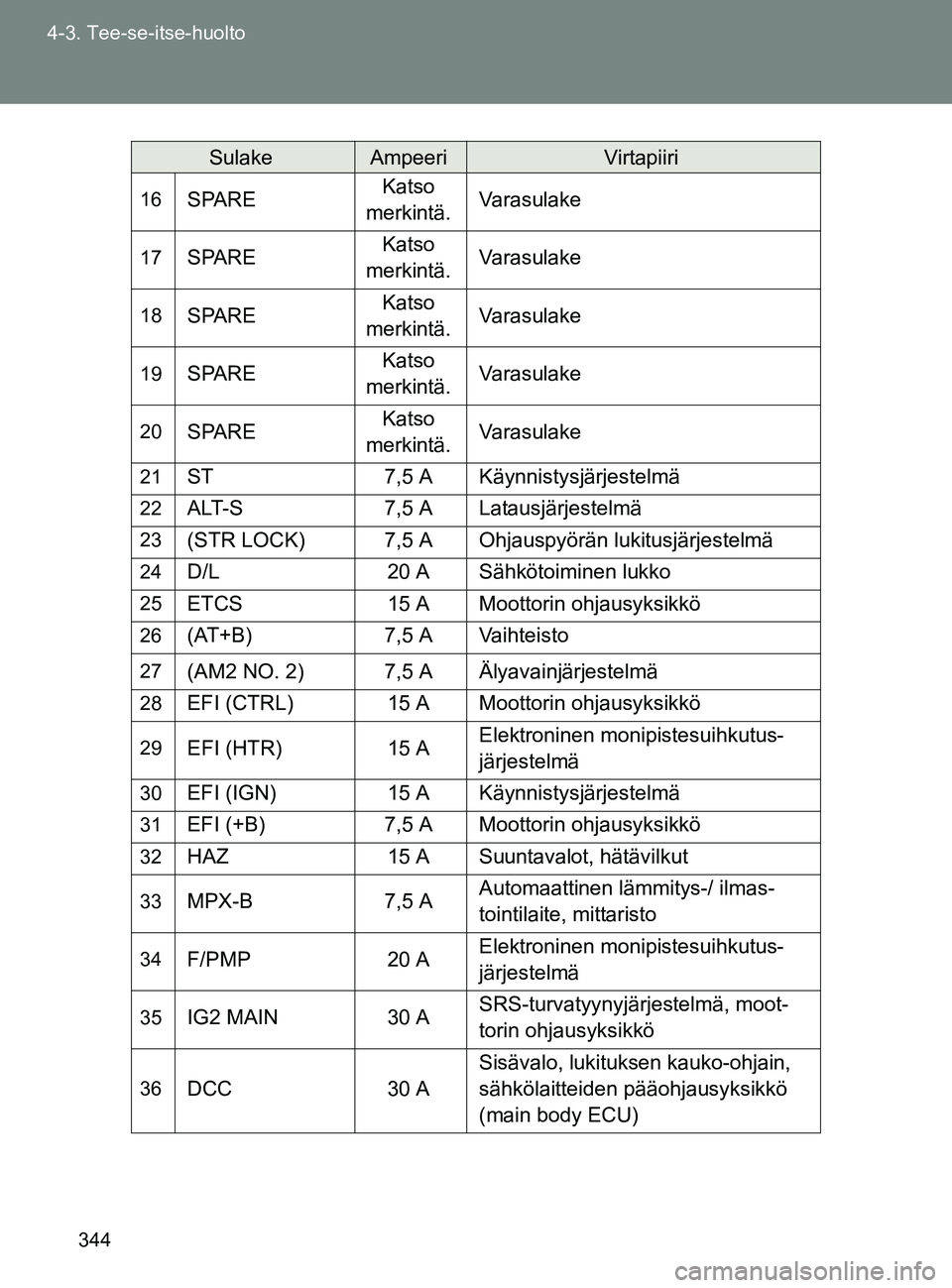

16SPARE
Katso
merkintä. Varasulake
17SPARE Katso
merkintä. Varasulake
18SPARE Katso
merkintä. Varasulake
19SPARE Katso
merkintä. Varasulake
20SPARE Katso
merkintä. Varasulake
21ST
7,5 A Käynnistysjärjestelmä
22ALT-S7,5 A Latausjärjestelmä
23(STR LOCK) 7,5 A Ohjauspyörän lukitusjärjestelmä
24D/L 20 A Sähkötoiminen lukko
25ETCS15 A Moottorin ohjausyksikkö
26(AT+B)7,5 A Vaihteisto
27(AM2 NO. 2) 7,5 A Älyavainjärjestelmä
28EFI (CTRL) 15 A Moottorin ohjausyksikkö
29EFI (HTR) 15 AElektroninen monipistesuihkutus-
järjestelmä
30EFI (IGN)
15 A Käynnistysjärjestelmä
31EFI (+B)7,5 A Moottorin ohjausyksikkö
32HAZ 15 A Suuntavalot, hätävilkut
33MPX-B7,5 AAutomaattinen lämmitys-/ ilmas-
tointilaite, mittaristo
34F/PMP
20 AElektroninen monipistesuihkutus-
järjestelmä
35IG2 MAIN
30 ASRS-turvatyynyjärjestelmä, moot-
torin ohjausyksikkö
36DCC
30 ASisävalo, lukituksen kauko-ohjain,
sähkölaitteiden pääohjausyksikkö
(main body ECU)
SulakeAmpeeriVirtapiiri
OM18071FI.book Page 344 Thursday, February 2, 2017 7:33 PM

345
4-3. Tee-se-itse-huolto
4
Huolto ja hoito
OM18071FI

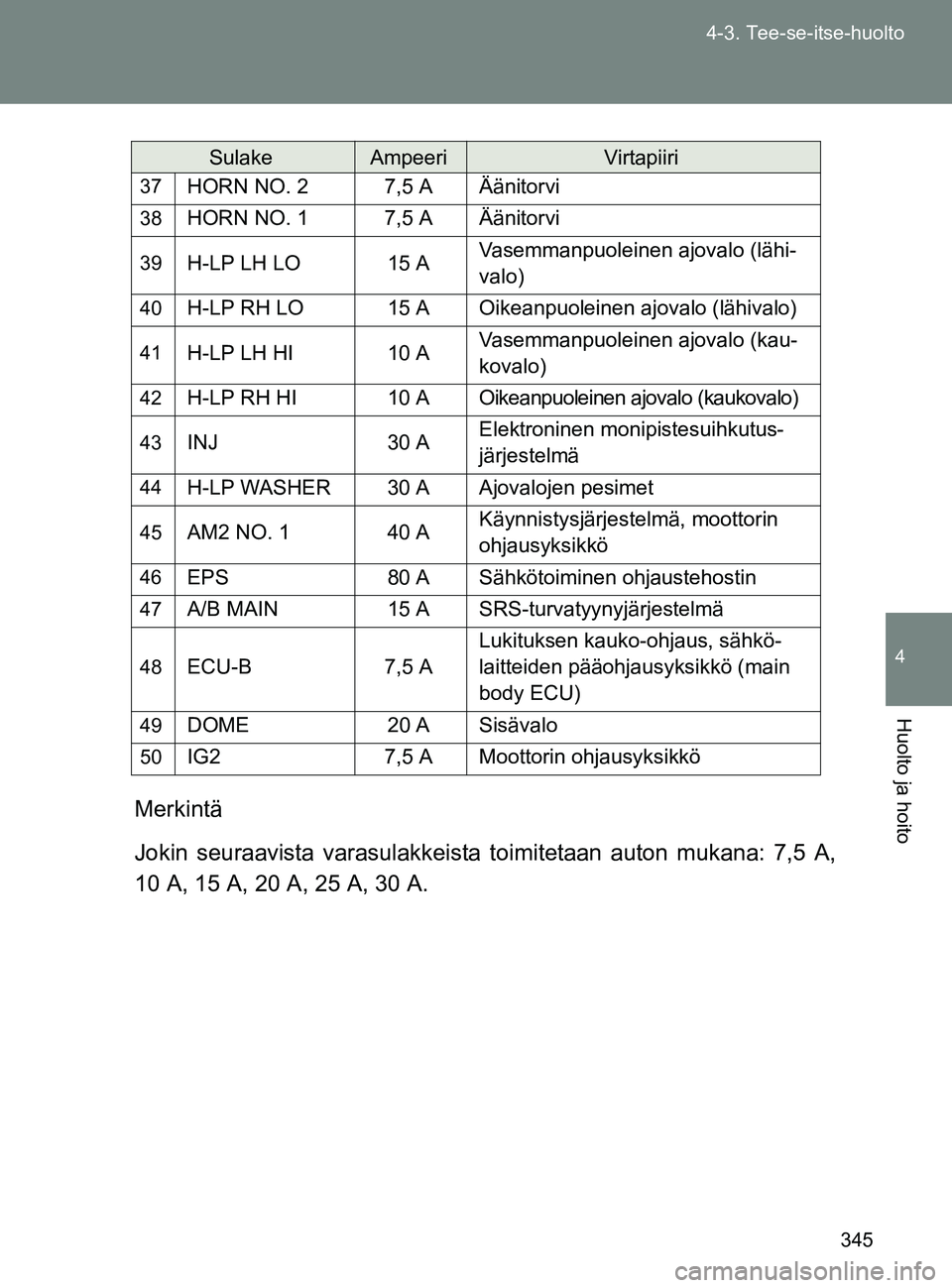

Merkintä
Jokin seuraavista varasulakkeista
toimitetaan auton mukana: 7,5 A,
10 A, 15 A, 20 A, 25 A, 30 A.
37HORN NO. 2 7,5 A Äänitorvi
38HORN NO. 1 7,5 A Äänitorvi
39H-LP LH LO 15 A Vasemmanpuoleinen ajovalo (lähi-
valo)
40H-LP RH LO 15 A Oikeanpuoleinen ajovalo (lähivalo)
41H-LP LH HI 10 AVasemmanpuoleinen ajovalo (kau-
kovalo)
42H-LP RH HI 10 A Oikeanpuoleinen ajovalo (kaukovalo)
43INJ
30 AElektroninen monipistesuihkutus-
järjestelmä
44H-LP WASHER 30 A Ajovalojen pesimet
45AM2 NO. 1 40 A Käynnistysjärjestelmä, moottorin
ohjausyksikkö
46EPS
80 A Sähkötoiminen ohjaustehostin
47A/B MAIN 15 A SRS-turvatyynyjärjestelmä
48ECU-B7,5 ALukituksen kauko-ohjaus, sähkö-
laitteiden pääohjausyksikkö (main
body ECU)
49DOME
20 A Sisävalo
50IG27,5 A Moottorin ohjausyksikkö
SulakeAmpeeriVirtapiiri
OM18071FI.book Page 345 Thursday, February 2, 2017 7:33 PM

346
4-3. Tee-se-itse-huolto
OM18071FI
■

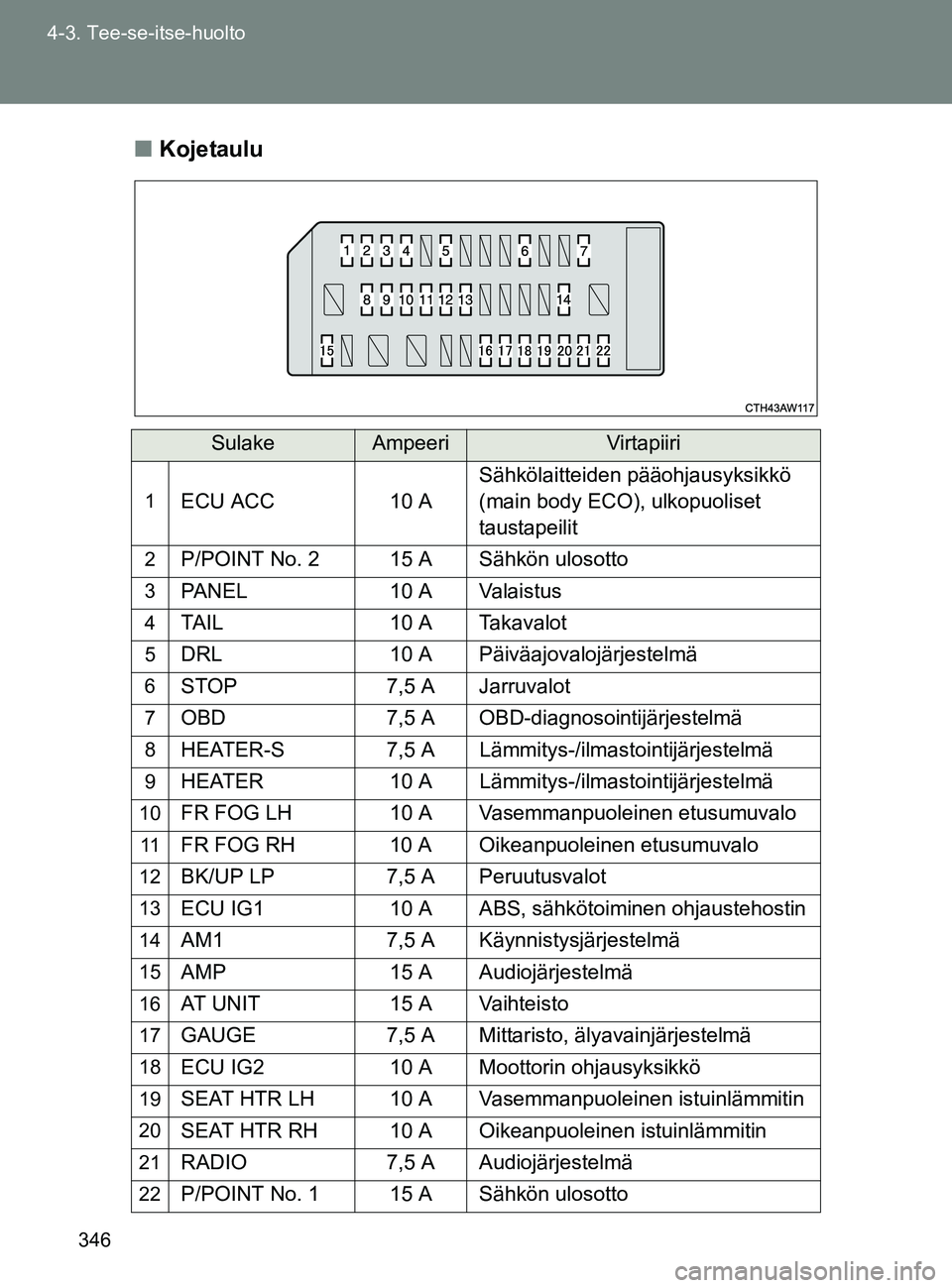

Kojetaulu
SulakeAmpeeriVirtapiiri
1ECU ACC 10 ASähkölaitteiden pääohjausyksikkö
(main body ECO), ulkopuoliset
taustapeilit
2P/POINT No. 2 15 A Sähkön ulosotto
3PANEL
10 A Valaistus
4TAIL 10 A Takavalot
5DRL 10 A Päiväajovalojärjestelmä
6STOP7,5 A Jarruvalot
7OBD 7,5 A OBD-diagnosointijärjestelmä
8HEATER-S 7,5 A Lämmitys-/ilmastointijärjestelmä
9HEATER 10 A Lämmitys-/ilmastointijärjestelmä
10FR FOG LH 10 A Vasemmanpuoleinen etusumuvalo
11FR FOG RH 10 A Oikeanpuoleinen etusumuvalo
12BK/UP LP7,5 A Peruutusvalot
13ECU IG1 10 A ABS, sähkötoiminen ohjaustehostin
14AM17,5 A Käynnistysjärjestelmä
15AMP 15 A Audiojärjestelmä
16AT UNIT15 A Vaihteisto
17GAUGE7,5 A Mittaristo, älyavainjärjestelmä
18ECU IG2 10 A Moottorin ohjausyksikkö
19SEAT HTR LH 10 A Vasemmanpuoleinen istuinlämmitin
20SEAT HTR RH 10 A Oikeanpuoleinen istuinlämmitin
21RADIO7,5 A Audiojärjestelmä
22P/POINT No. 1 15 A Sähkön ulosotto
OM18071FI.book Page 346 Thursday, February 2, 2017 7:33 PM

347
4-3. Tee-se-itse-huolto
4
Huolto ja hoito
OM18071FI
■

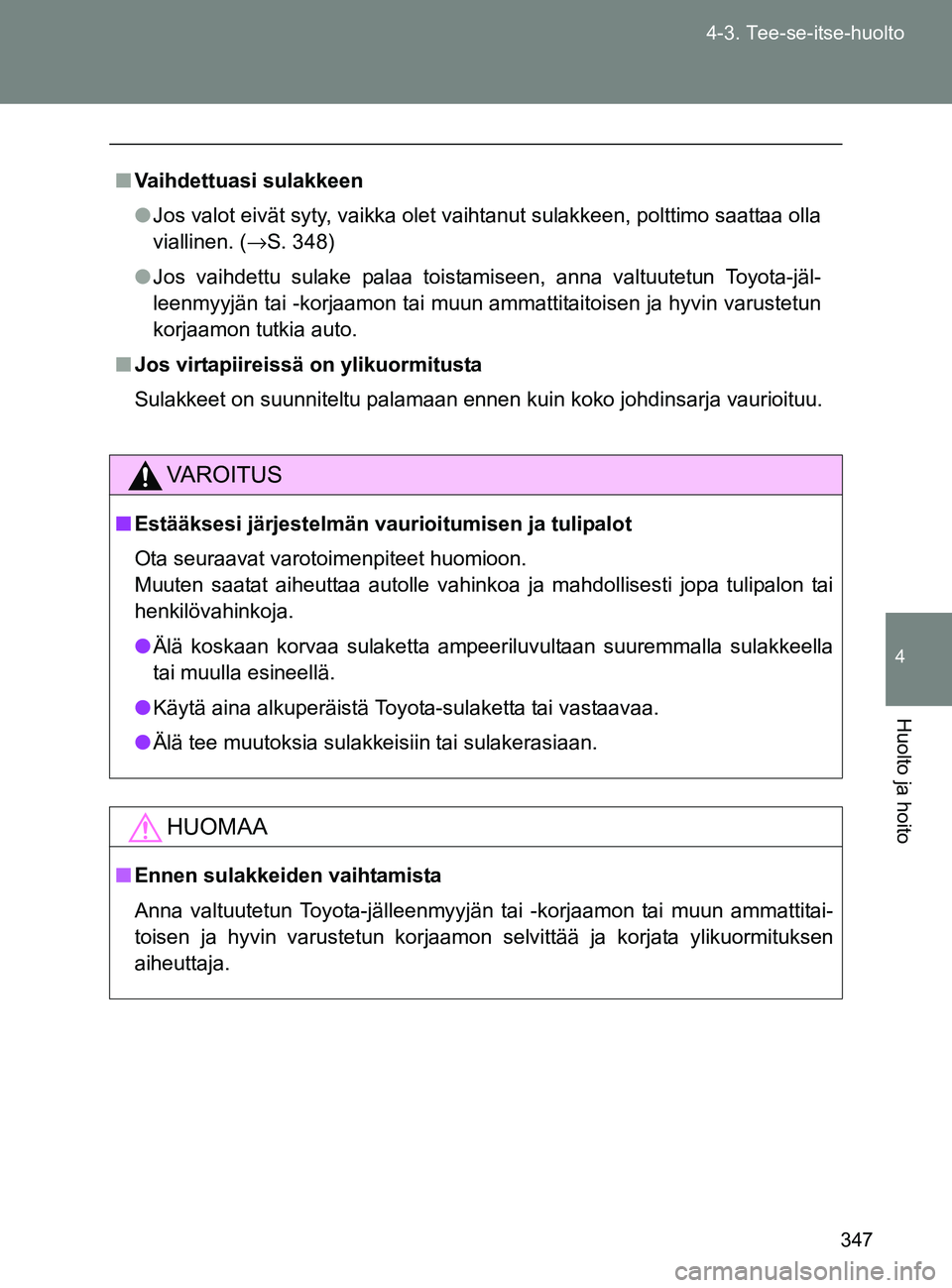

Vaihdettuasi sulakkeen
● Jos valot eivät syty, vaikka olet vaihtanut sulakkeen, polttimo saattaa olla
viallinen. ( →S. 348)
● Jos vaihdettu sulake palaa toistamiseen, anna valtuutetun Toyota-jäl-
leenmyyjän tai -korjaamon tai muun ammattitaitoisen ja hyvin varustetun
korjaamon tutkia auto.
■ Jos virtapiireissä on ylikuormitusta
Sulakkeet on suunniteltu palamaan ennen kuin koko johdinsarja vaurioituu.
VAROITUS
■Estääksesi järjestelmän vaurioitumisen ja tulipalot
Ota seuraavat varotoimenpiteet huomioon.
Muuten saatat aiheuttaa autolle vahinkoa ja mahdollisesti jopa tulipalon tai
henkilövahinkoja.
● Älä koskaan korvaa sulaketta ampeeriluvultaan suuremmalla sulakkeella
tai muulla esineellä.
● Käytä aina alkuperäistä Toyota-sulaketta tai vastaavaa.
● Älä tee muutoksia sulakkeisiin tai sulakerasiaan.
HUOMAA
■Ennen sulakkeiden vaihtamista
Anna valtuutetun Toyota-jälleenmyyjän tai -korjaamon tai muun ammattitai-
toisen ja hyvin varustetun korjaamon selvittää ja korjata ylikuormituksen
aiheuttaja.
OM18071FI.book Page 347 Thursday, February 2, 2017 7:33 PM

348
4-3. Tee-se-itse-huolto
OM18071FI

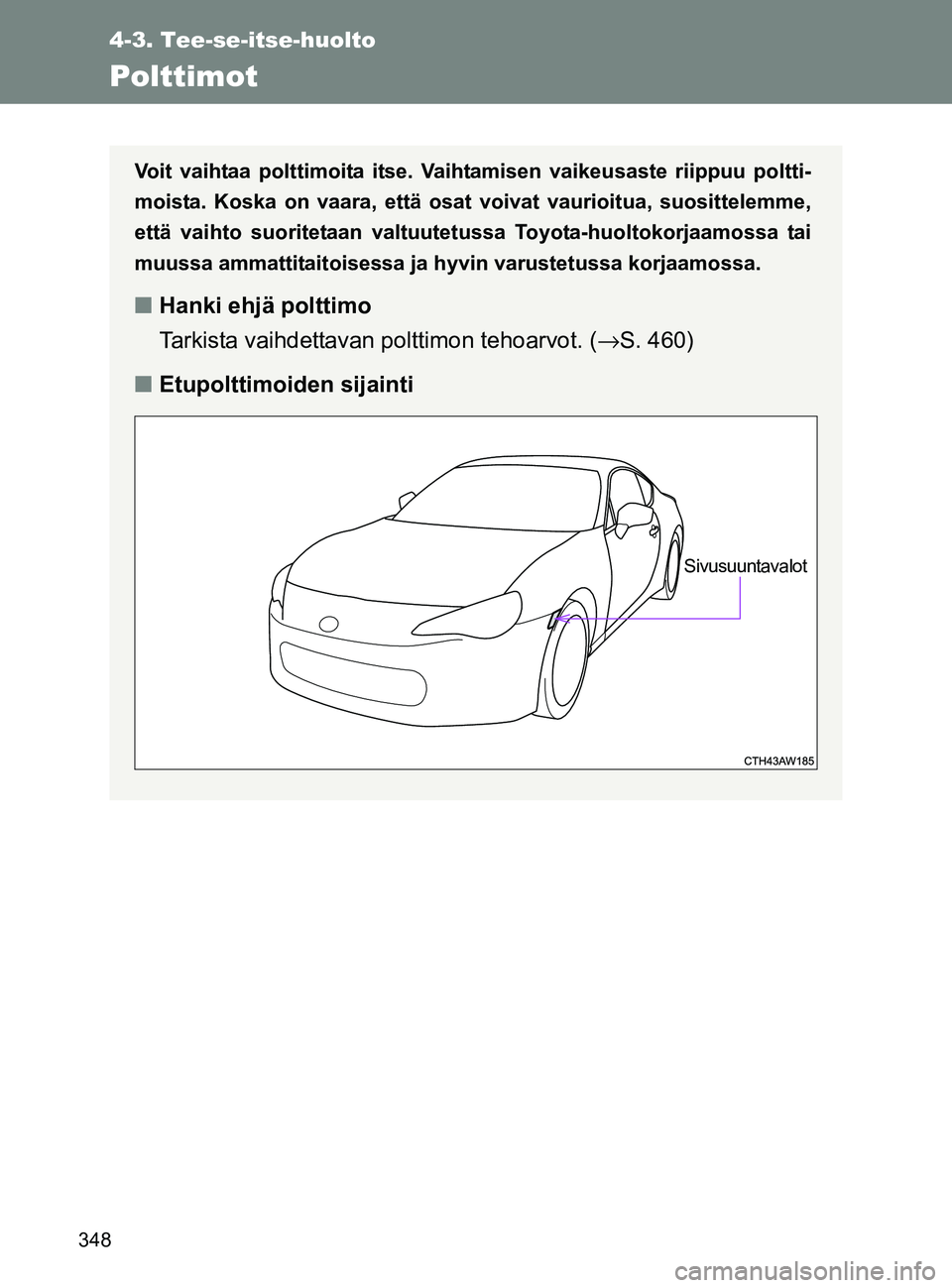

Polttimot
Voit vaihtaa polttimoita itse. Vaihtamisen vaikeusaste riippuu poltti-
moista. Koska on vaara, että osat voivat vaurioitua, suosittelemme,
että vaihto suoritetaan valtuute tussa Toyota-huoltokorjaamossa tai
muussa ammattitaitoisessa ja hyvin varustetussa korjaamossa.
■ Hanki ehjä polttimo
Tarkista vaihdettavan polttimon tehoarvot. ( →S. 460)
■ Etupolttimoiden sijainti
Sivusuuntavalot
OM18071FI.book Page 348 Thursday, February 2, 2017 7:33 PM

349
4-3. Tee-se-itse-huolto
4
Huolto ja hoito
OM18071FI
■

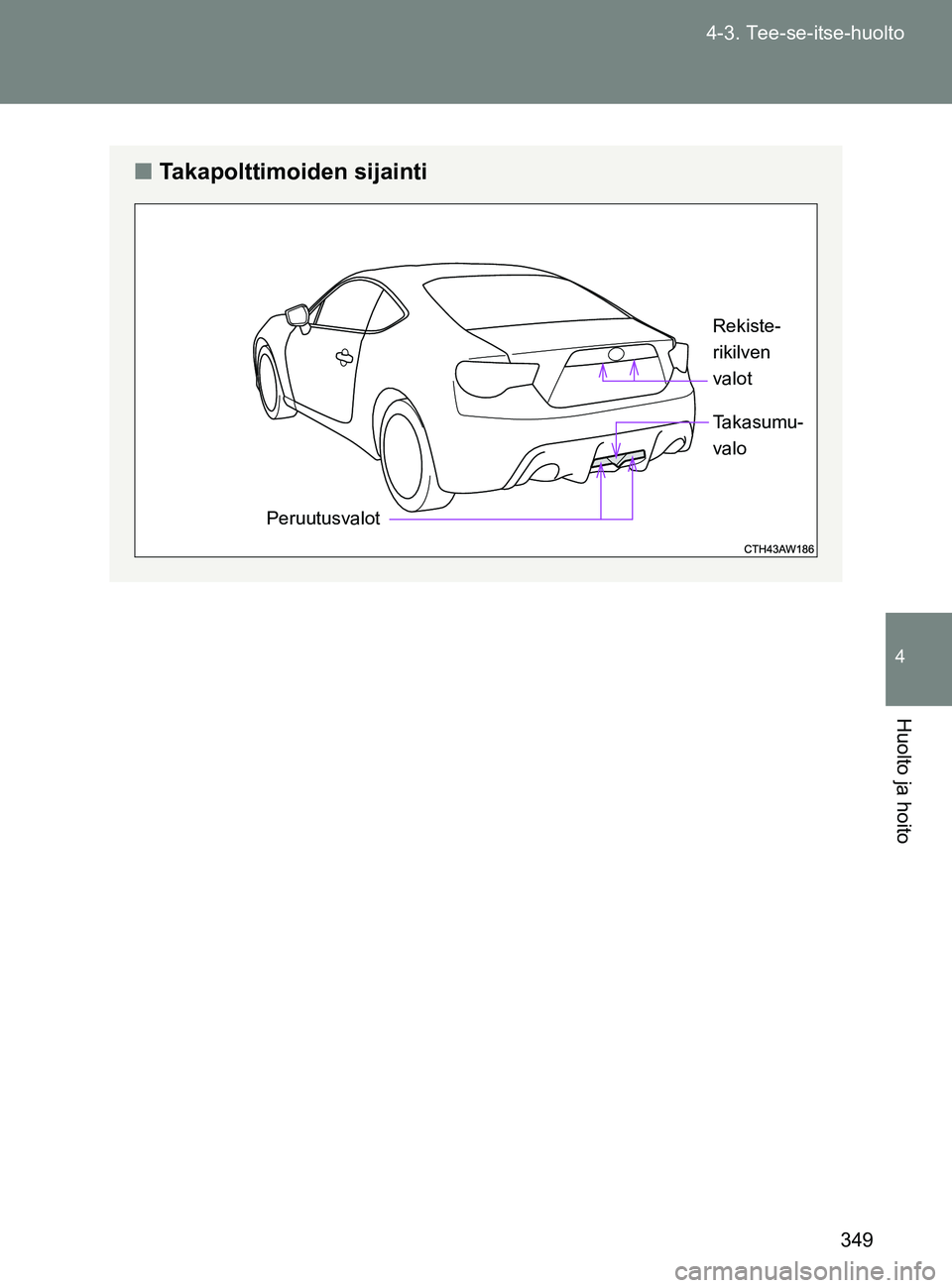

Takapolttimoiden sijainti
Peruutusvalot Rekiste-
rikilven
valot
Takasumu-
valo
OM18071FI.book Page 349 Thursday, February 2, 2017 7:33 PM

350
4-3. Tee-se-itse-huolto
OM18071FI

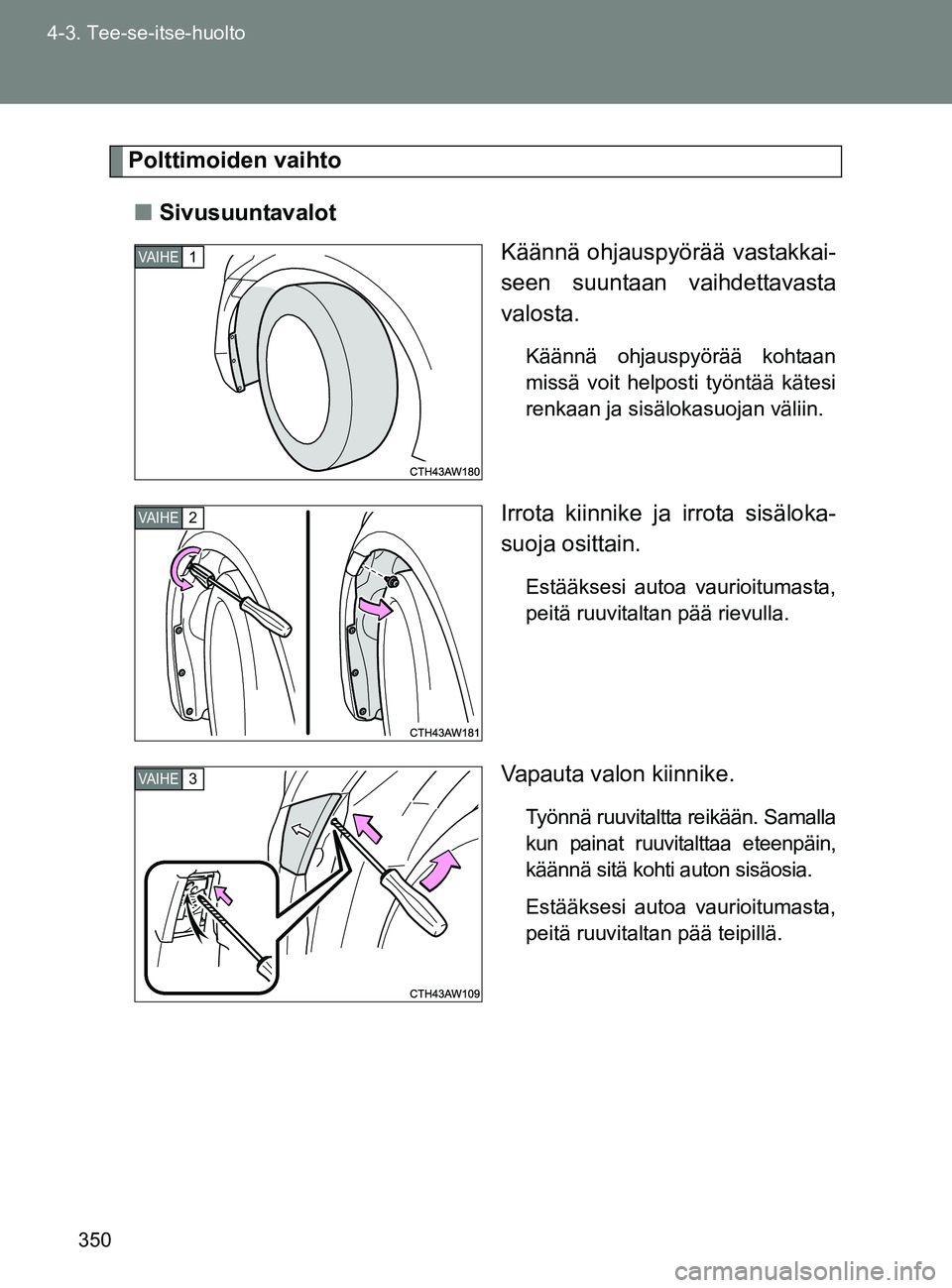

Polttimoiden vaihto
■ Sivusuuntavalot
Käännä ohjauspyörää vastakkai-
seen suuntaan vaihdettavasta
valosta.
Käännä ohjauspyörää kohtaan
missä voit helposti työntää kätesi
renkaan ja sisälokasuojan väliin.
Irrota kiinnike ja irrota sisäloka-
suoja osittain.
Estääksesi autoa vaurioitumasta,
peitä ruuvitaltan pää rievulla.
Vapauta valon kiinnike.
Työnnä ruuvitaltta reikään. Samalla
kun painat ruuvitalttaa eteenpäin,
käännä sitä kohti auton sisäosia.
Estääksesi autoa vaurioitumasta,
peitä ruuvitaltan pää teipillä.
VA I H E1
VA I H E2
VA I H E3
OM18071FI.book Page 350 Thursday, February 2, 2017 7:33 PM
