TOYOTA GT86 2018 Instructieboekje (in Dutch)

391
4-3. Onderhoud, ze
lf uit te voeren
4
Onderhoud en verzorging
86_EE (OM18089E)Opmerking
Van de volgende reservezekering wordt er elk één geleverd: 7,5
A,
10 A, 15 A, 20 A, 25 A, 30 A.
31EFI (+B) 7,5 A Motor-ECU
32HAZ 15 ARichtingaanwijzers, alarmknipper-
lichten
33MPX-B
7,5 AAutomatische airconditioning,
meters en tellers
34F/PMP
20 A(Sequentieel) multipoint brandstof-
inspuitsysteem
35IG2 MAIN
30 A SRS-airbagsysteem, motor-ECU
36DCC 30 AInterieurverlichting, afstandsbedie-
ning, hoofd-body-ECU
37HORN NR. 2 7,5 A Claxon
38HORN NR. 1 7,5 A Claxon
39H-LP LH LO 15 A Linker koplamp (dimlicht)
40H-LP RH LO 15 A Rechter koplamp (dimlicht)
41H-LP LH HI 10 A Linker koplamp (grootlicht)
42H-LP RH HI 10 A Rechter koplamp (grootlicht)
43INJ
30 A(Sequentieel) multipoint
brandstofinspuitsysteem
44H-LP WASHER 30 A Koplampsproeiers
45AM2 NR. 1 40 A Startsysteem, motor-ECU
46EPS
80 A Elektrische stuurbekrachtiging
47A/B MAIN15 A SRS-airbagsysteem
48ECU-B7,5 AAfstandsbediening,
hoofd-body-ECU
49DOME
20 A Interieurverlichting
50IG27,5 A Motor-ECU
ZekeringAmpèreCircuit
86_OM_Europe_OM18089E.book Page 391 Tuesday, November 21, 2017 9:35 AM

392
4-3. Onderhoud, zelf uit te voeren
86_EE (OM18089E)
■

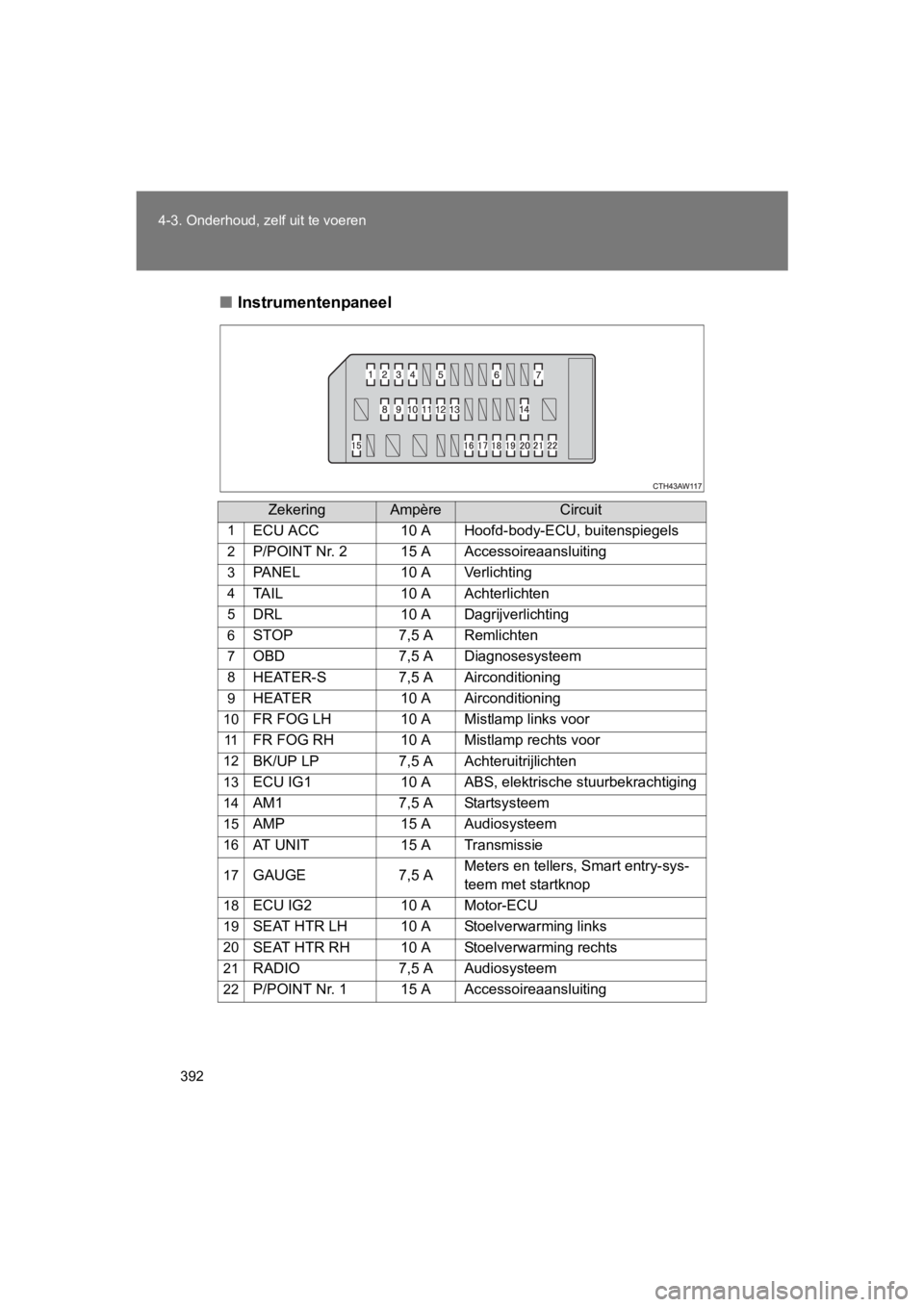

Instrumentenpaneel
ZekeringAmpèreCircuit
1ECU ACC 10 A Hoofd-body-ECU, buitenspiegels
2P/POINT Nr. 2 15 A Accessoireaansluiting
3PANEL10 A Verlichting
4TAIL 10 A Achterlichten
5DRL 10 A Dagrijverlichting
6STOP7,5 A Remlichten
7OBD7,5 A Diagnosesysteem
8HEATER-S 7,5 A Airconditioning
9HEATER 10 A Airconditioning
10FR FOG LH 10 A Mistlamp links voor
11FR FOG RH 10 A Mistlamp rechts voor
12BK/UP LP7,5 A Achteruitrijlichten
13ECU IG1 10 A ABS, elektrische stuurbekrachtiging
14AM17,5 A Startsysteem
15AMP 15 A Audiosysteem
16AT UNIT15 A Transmissie
17GAUGE7,5 AMeters en tellers, Smart entry-sys-
teem met startknop
18ECU IG2
10 A Motor-ECU
19SEAT HTR LH 10 A Stoelverwarming links
20SEAT HTR RH 10 A Stoelverwarming rechts
21RADIO7,5 A Audiosysteem
22P/POINT Nr. 1 15 A Accessoireaansluiting
86_OM_Europe_OM18089E.book Page 392 Tuesday, November 21, 2017 9:35 AM

393
4-3. Onderhoud, ze
lf uit te voeren
4
Onderhoud en verzorging
86_EE (OM18089E)
■Na het vervangen van een zekering
● Als na het vervangen van de zekering de verlichting nog niet werkt, kan
het zijn dat de lamp moet worden vervangen. ( Blz. 394)
● Laat, als de nieuwe zekering direct doorbrandt, de auto controleren door
een erkende Toyota-dealer of hersteller/reparateur of een ander e naar
behoren gekwalificeerde en uitgeruste deskundige.
■ Als de stroomafname van een circuit te groot is
De zekeringen zullen doorbranden voordat de bedrading van de au to onher-
stelbaar beschadigd raakt.
WAARSCHUWING
■ Voorkomen van storingen en het ontstaan van brand
Neem de volgende voorzorgsmaatregelen in acht.
Het niet in acht nemen van de voorzorgsmaatregelen kan resulter en
in schade aan de auto, brand en ernstig letsel.
● Monteer nooit een zekering voor een hogere stroomsterkte dan aa nge-
geven of een stukje metaal.
●Gebruik altijd een originele To yota-zekering of een gelijkwaard ige zekering.
●Breng geen wijzigingen aan de zekering of de zekeringenkast aan .
OPMERKING
■Voordat u een zekering vervangt
Laat de oorzaak van de te grote stroomafname vaststellen en rep areren
door een erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
86_OM_Europe_OM18089E.book Page 393 Tuesday, November 21, 2017 9:35 AM

394
4-3. Onderhoud, zelf uit te voeren
86_EE (OM18089E)

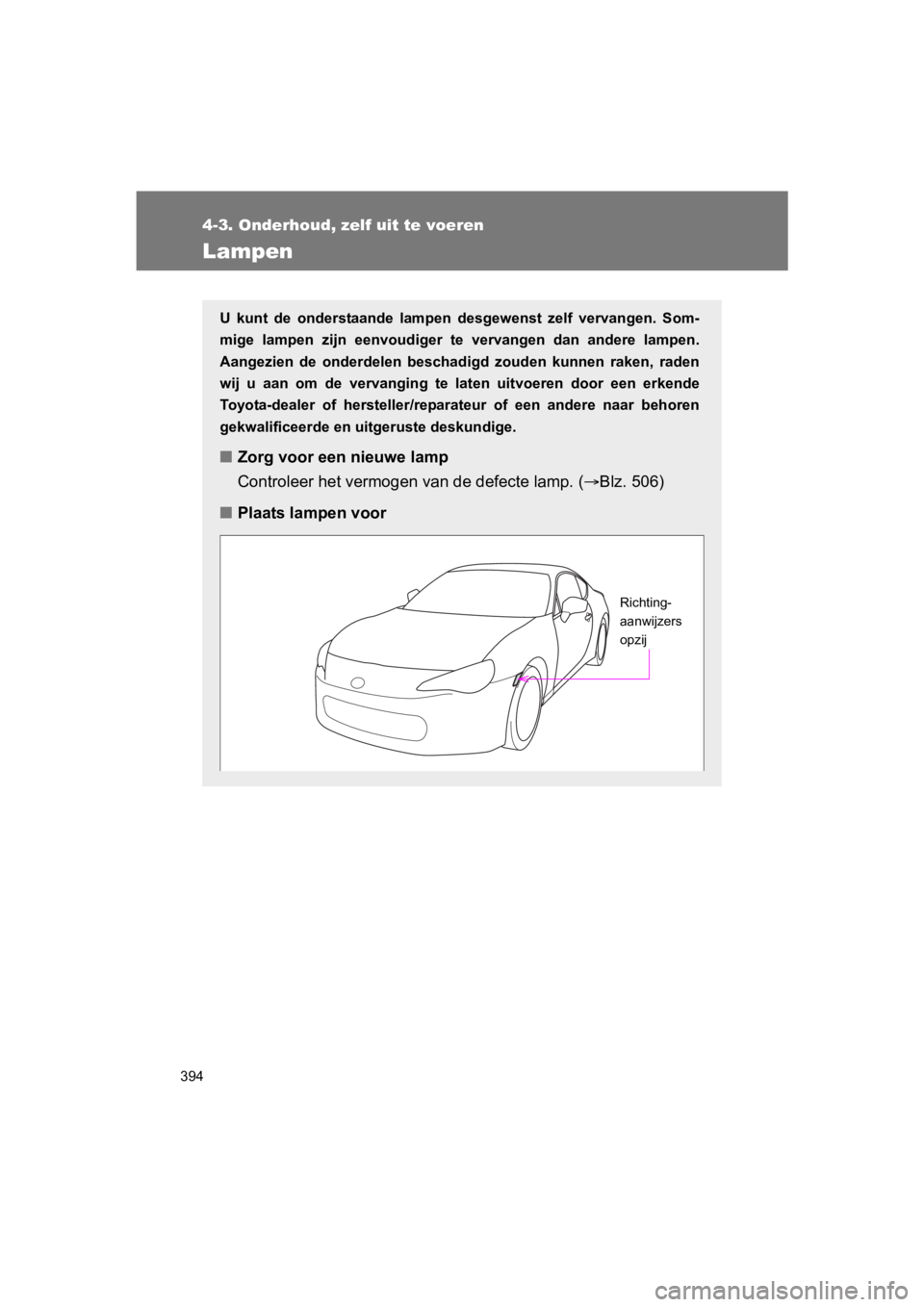

Lampen
U kunt de onderstaande lampen desgewenst zelf vervangen. Som-
mige lampen zijn eenvoudiger te vervangen dan andere lampen.
Aangezien de onderdelen beschadigd zouden kunnen raken, raden
wij u aan om de vervanging te laten uitvoeren door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behor en
gekwalificeerde en uitgeruste deskundige.
■ Zorg voor een nieuwe lamp
Controleer het vermogen van de defecte lamp. ( Blz. 506)
■ Plaats lampen voor
Richting-
aanwijzers
opzij
86_OM_Europe_OM18089E.book Page 394 Tuesday, November 21, 2017 9:35 AM

395
4-3. Onderhoud, ze
lf uit te voeren
4
Onderhoud en verzorging
86_EE (OM18089E)

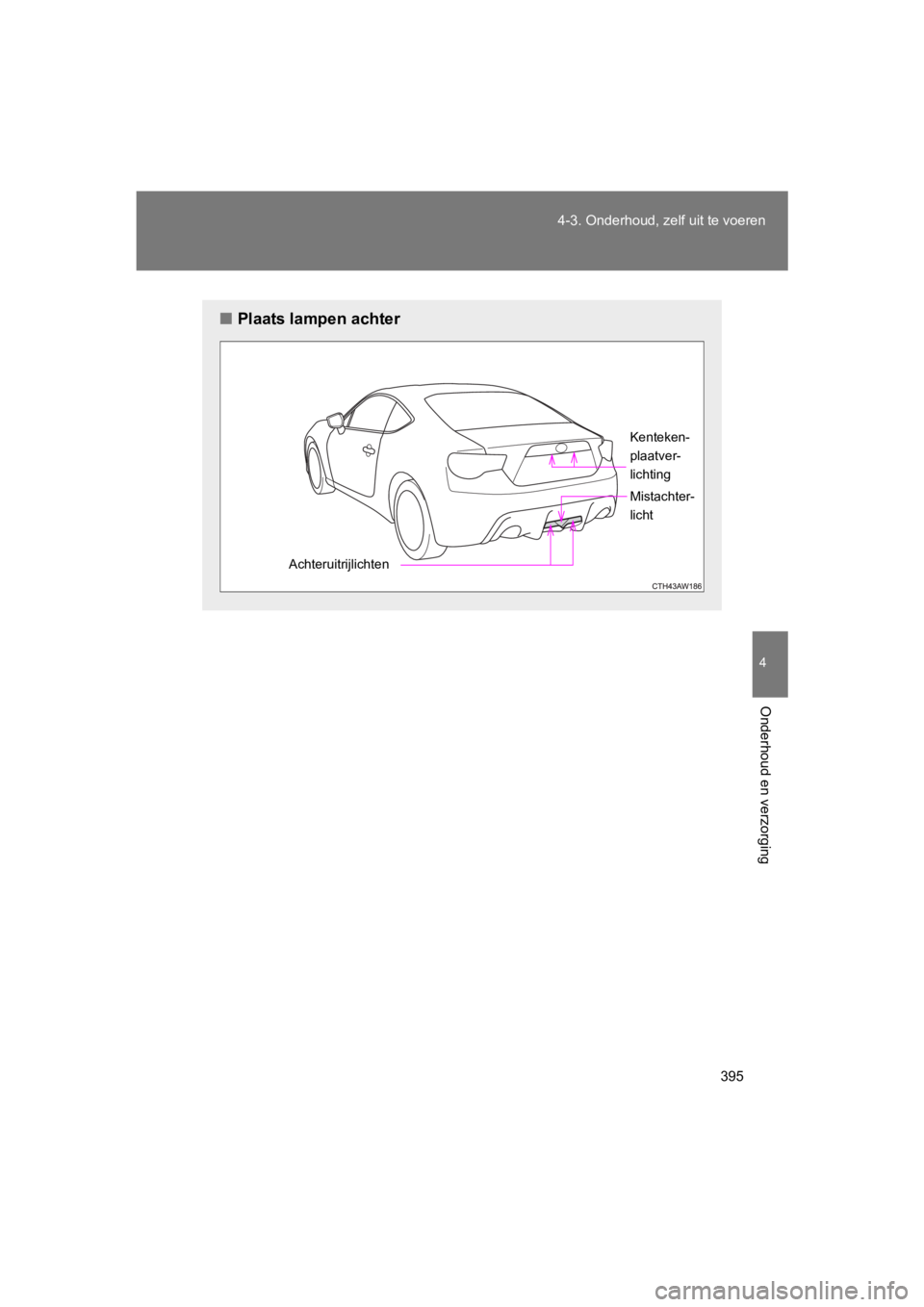

■Plaats lampen achter
Achteruitrijlichten Kenteken-
plaatver-
lichting
Mistachter-
licht
86_OM_Europe_OM18089E.book Page
395 Tuesday, November 21, 2017 9:35 AM

396
4-3. Onderhoud, zelf uit te voeren
86_EE (OM18089E)

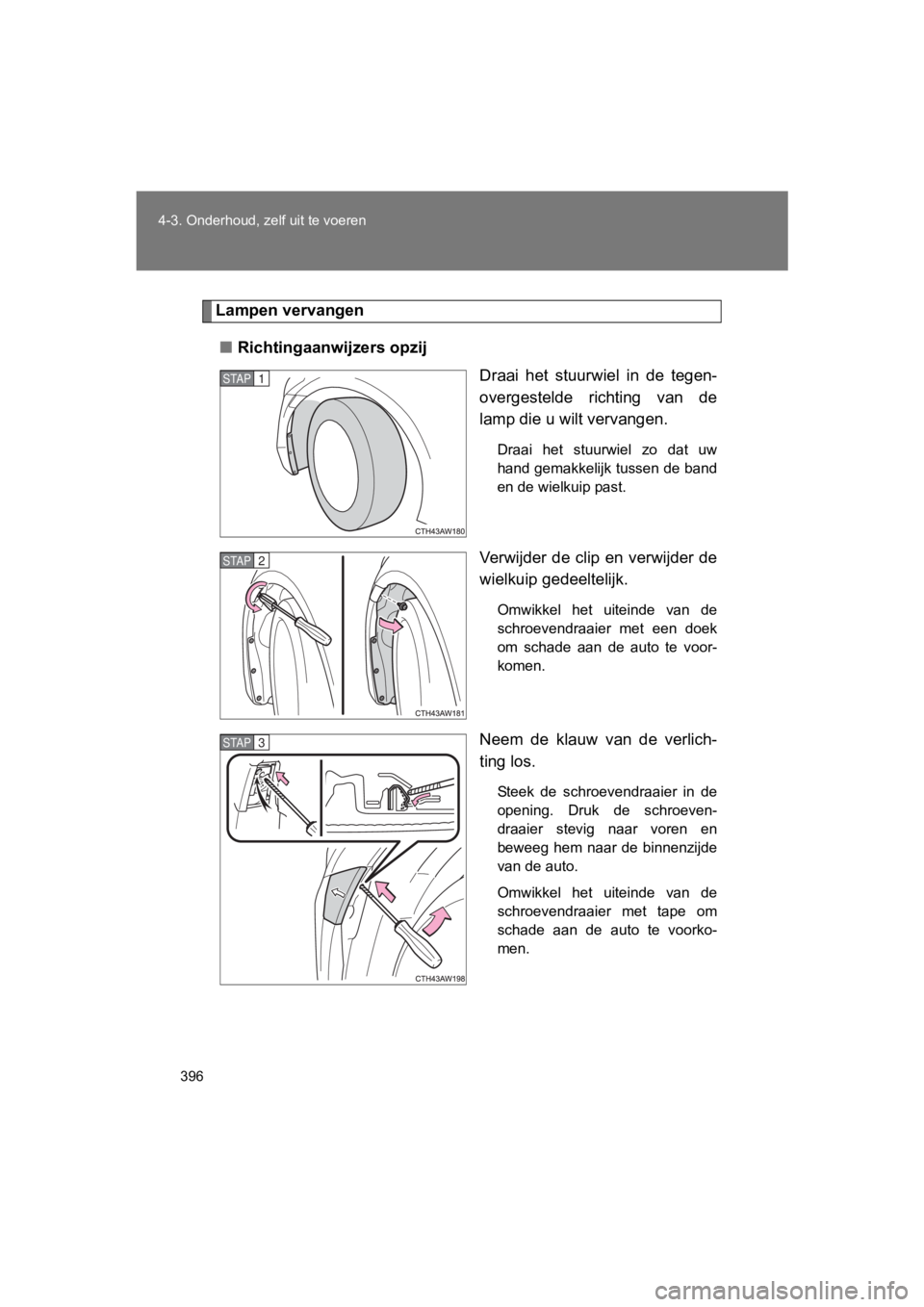

Lampen vervangen
■ Richtingaanwijzers opzij
Draai het stuurwiel in de tegen-
overgestelde richting van de
lamp die u wilt vervangen.
Draai het stuurwiel zo dat uw
hand gemakkelijk tussen de band
en de wielkuip past.
Verwijder de clip en verwijder de
wielkuip gedeeltelijk.
Omwikkel het uiteinde van de
schroevendraaier met een doek
om schade aan de auto te voor-
komen.
Neem de klauw van de verlich-
ting los.
Steek de schroevendraaier in de
opening. Druk de schroeven-
draaier stevig naar voren en
beweeg hem naar de binnenzijde
van de auto.
Omwikkel het uiteinde van de
schroevendraaier met tape om
schade aan de auto te voorko-
men.
STAP1
STAP2
STAP3
86_OM_Europe_OM18089E.book Page 396 Tuesday, November 21, 2017 9:35 AM

397
4-3. Onderhoud, ze
lf uit te voeren
4
Onderhoud en verzorging

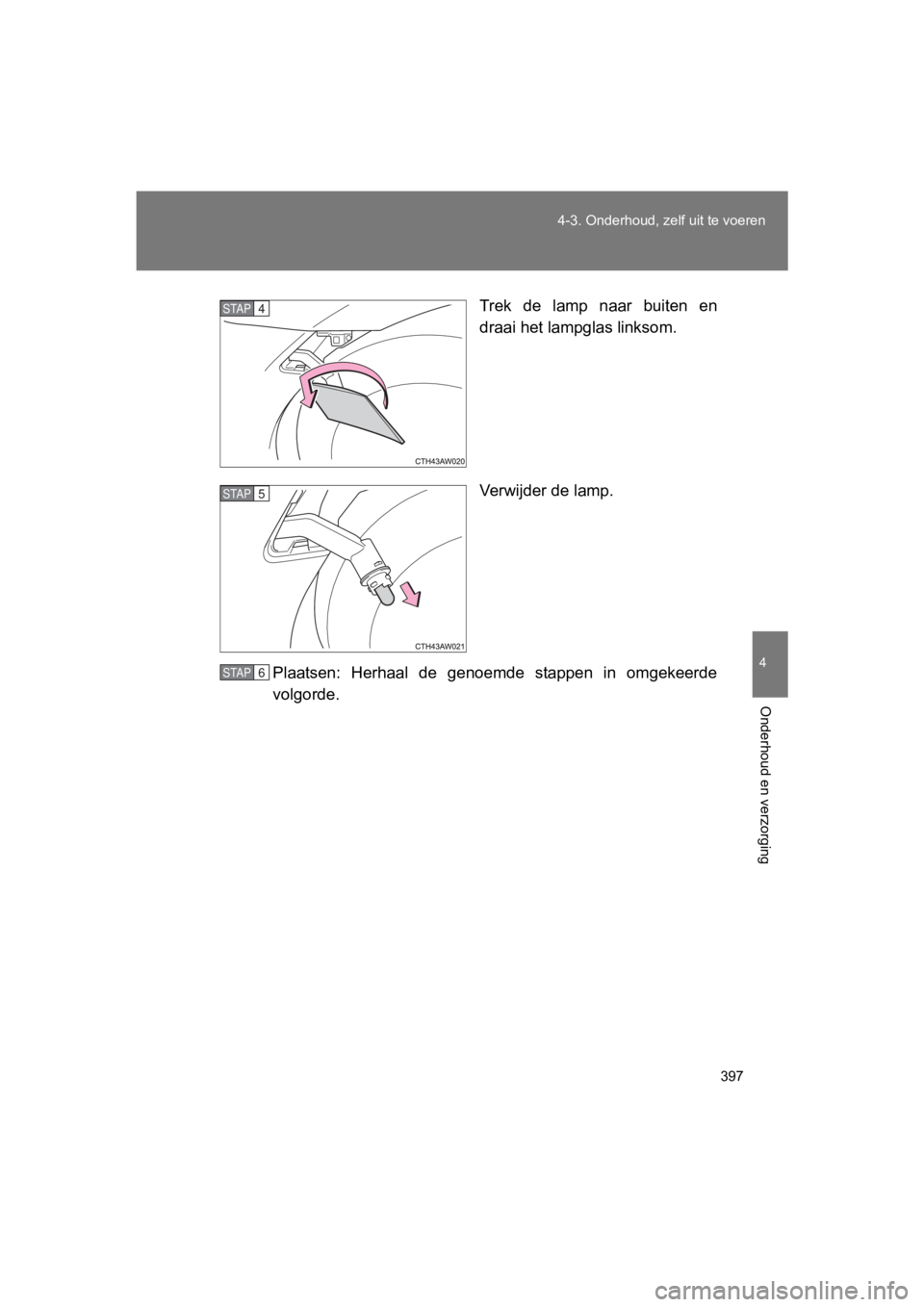

86_EE (OM18089E) Trek de lamp naar buiten en
draai het lampglas linksom.
Verwijder de lamp.
Plaatsen: Herhaal de genoemde stappen in omgekeerde
volgorde.
STAP4
STAP5
STAP6
86_OM_Europe_OM18089E.book Page 397 Tuesday, November 21, 2017 9:35 AM

398
4-3. Onderhoud, zelf uit te voeren
86_EE (OM18089E)
■

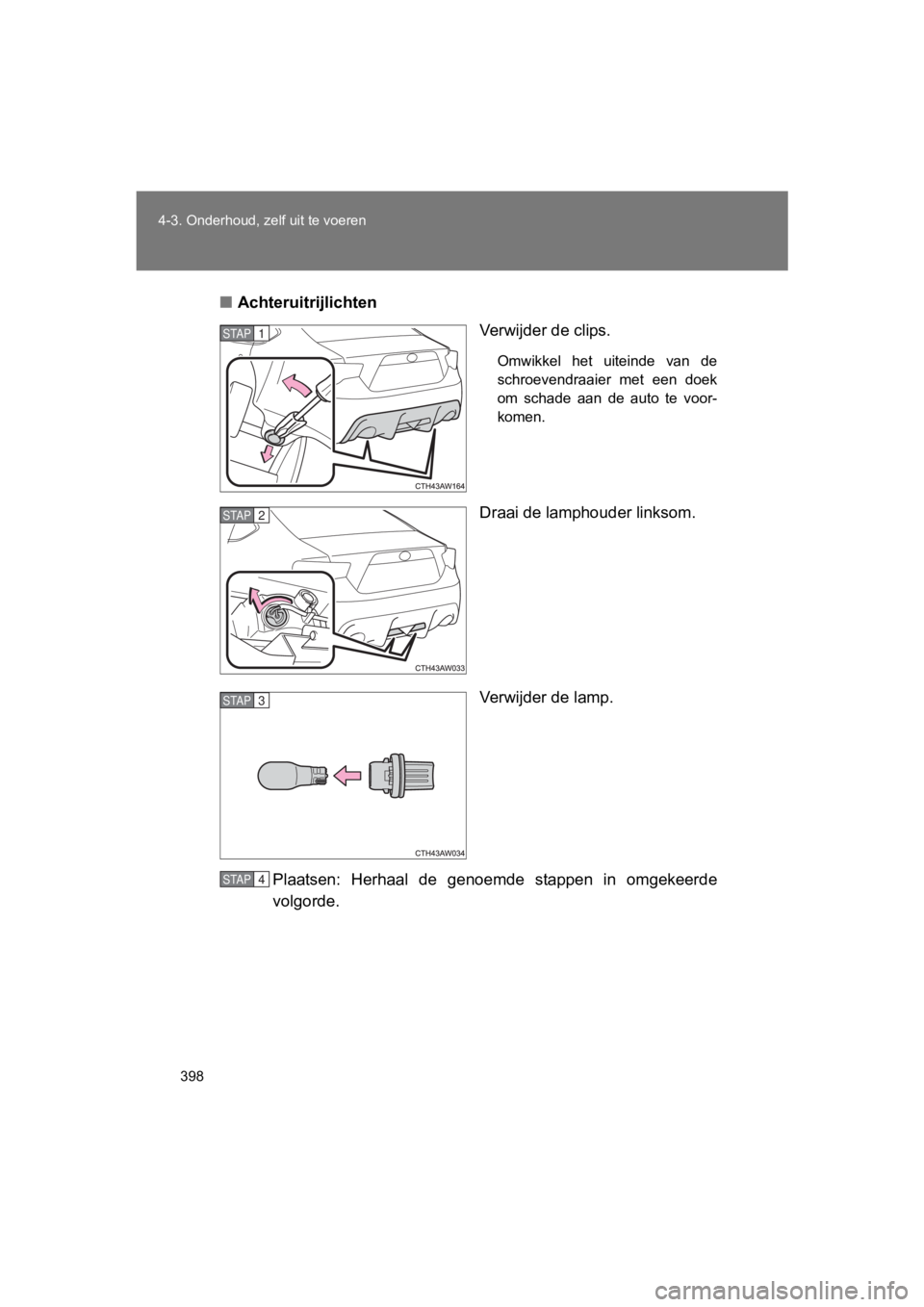

Achteruitrijlichten
Verwijder de clips.
Omwikkel het uiteinde van de
schroevendraaier met een doek
om schade aan de auto te voor-
komen.
Draai de lamphouder linksom.
Verwijder de lamp.
Plaatsen: Herhaal de genoemde stappen in omgekeerde
volgorde.
STAP1
STAP2
STAP3
STAP4
86_OM_Europe_OM18089E.book Page 398 Tuesday, November 21, 2017 9:35 AM

399
4-3. Onderhoud, ze
lf uit te voeren
4
Onderhoud en verzorging
86_EE (OM18089E)■

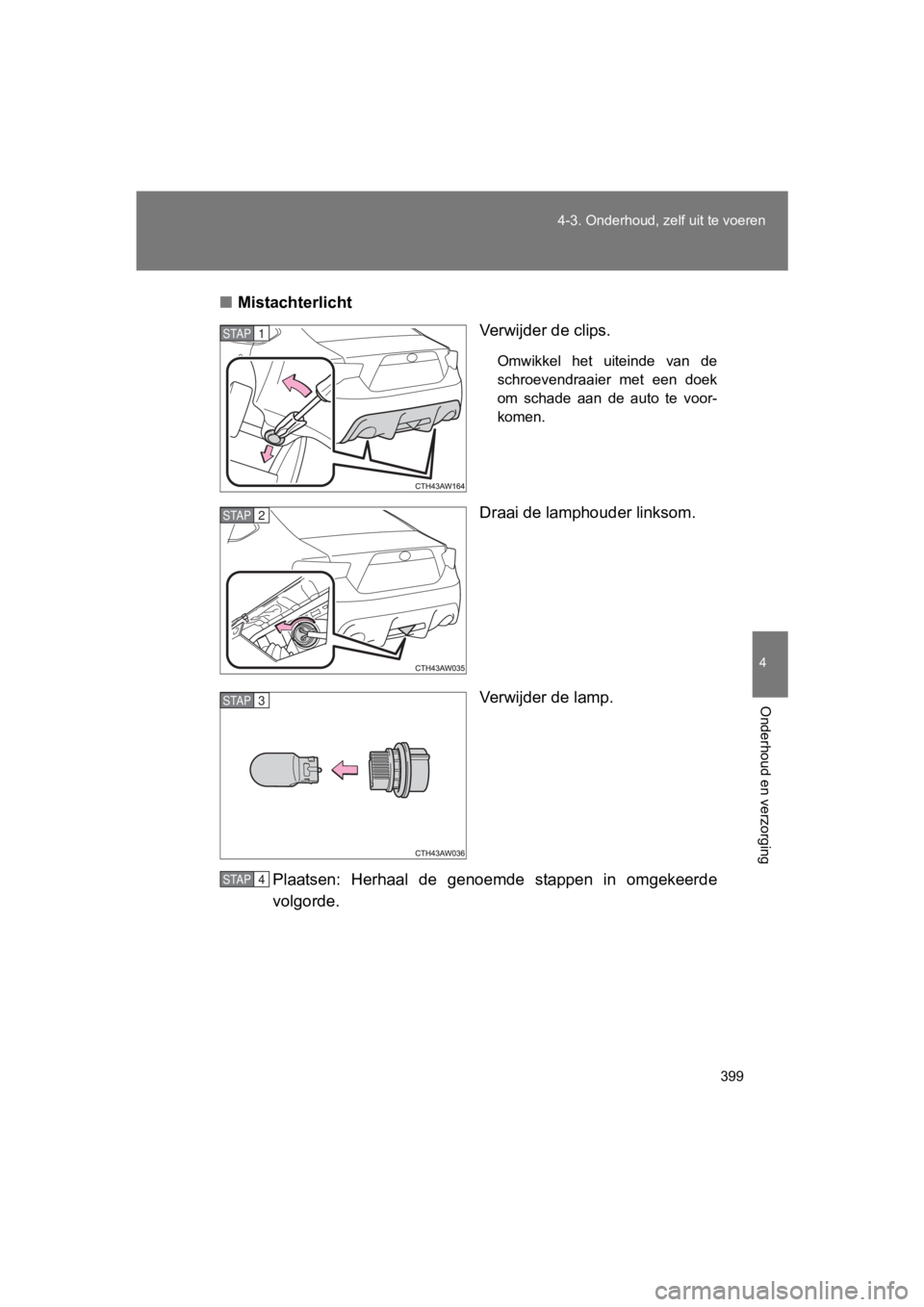

Mistachterlicht
Verwijder de clips.
Omwikkel het uiteinde van de
schroevendraaier met een doek
om schade aan de auto te voor-
komen.
Draai de lamphouder linksom.
Verwijder de lamp.
Plaatsen: Herhaal de genoemde stappen in omgekeerde
volgorde.
STAP1
STAP2
STAP3
STAP4
86_OM_Europe_OM18089E.book Page 399 Tuesday, November 21, 2017 9:35 AM

400
4-3. Onderhoud, zelf uit te voeren
86_EE (OM18089E)
■

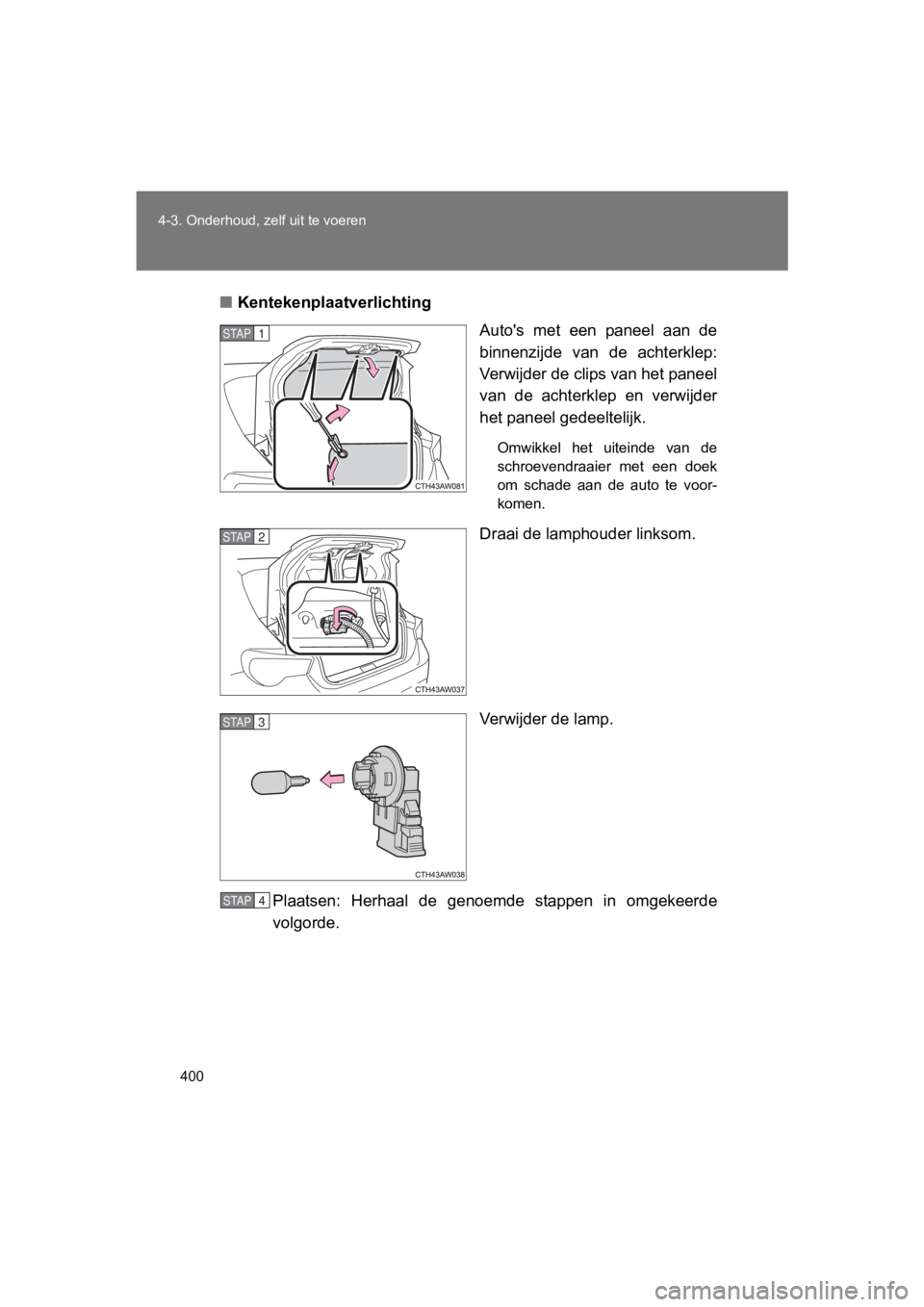

Kentekenplaatverlichting
Auto's met een paneel aan de
binnenzijde van de achterklep:
Verwijder de clips van het paneel
van de achterklep en verwijder
het paneel gedeeltelijk.
Omwikkel het uiteinde van de
schroevendraaier met een doek
om schade aan de auto te voor-
komen.
Draai de lamphouder linksom.
Verwijder de lamp.
Plaatsen: Herhaal de genoemde stappen in omgekeerde
volgorde.
STAP1
STAP2
STAP3
STAP4
86_OM_Europe_OM18089E.book Page 400 Tuesday, November 21, 2017 9:35 AM
