TOYOTA HIGHLANDER 2008 Manuel du propriétaire (in French)

459
4-3. Entretien à faire soi-même
4
Entretien et soin
Highlander_D_(L/O_0705)
Mise en place du cric
Lorsque vous levez votre véhicule avec le cric, veillez à placer
correctement ce dernier. En le plaçant au mauvais endroit, vous
risquez d'endommager votre véhicule ou de vous faire blesser.
■Avant
■ Arrière (modèles 2 roues motrices)
■ Arrière (modèles 4 roues motrices)

460 4-3. Entretien à faire soi-même
Highlander_D_(L/O_0705)
Démontage du cache de point de levage avantAvant de pouvoir lever le véhicule avec le cric, démontez le cache du
point de levage. Tournez les vis vers la gauche et
retirez-les.
Ouvrez le couvercle.
1ÉTAPE
2ÉTAPE

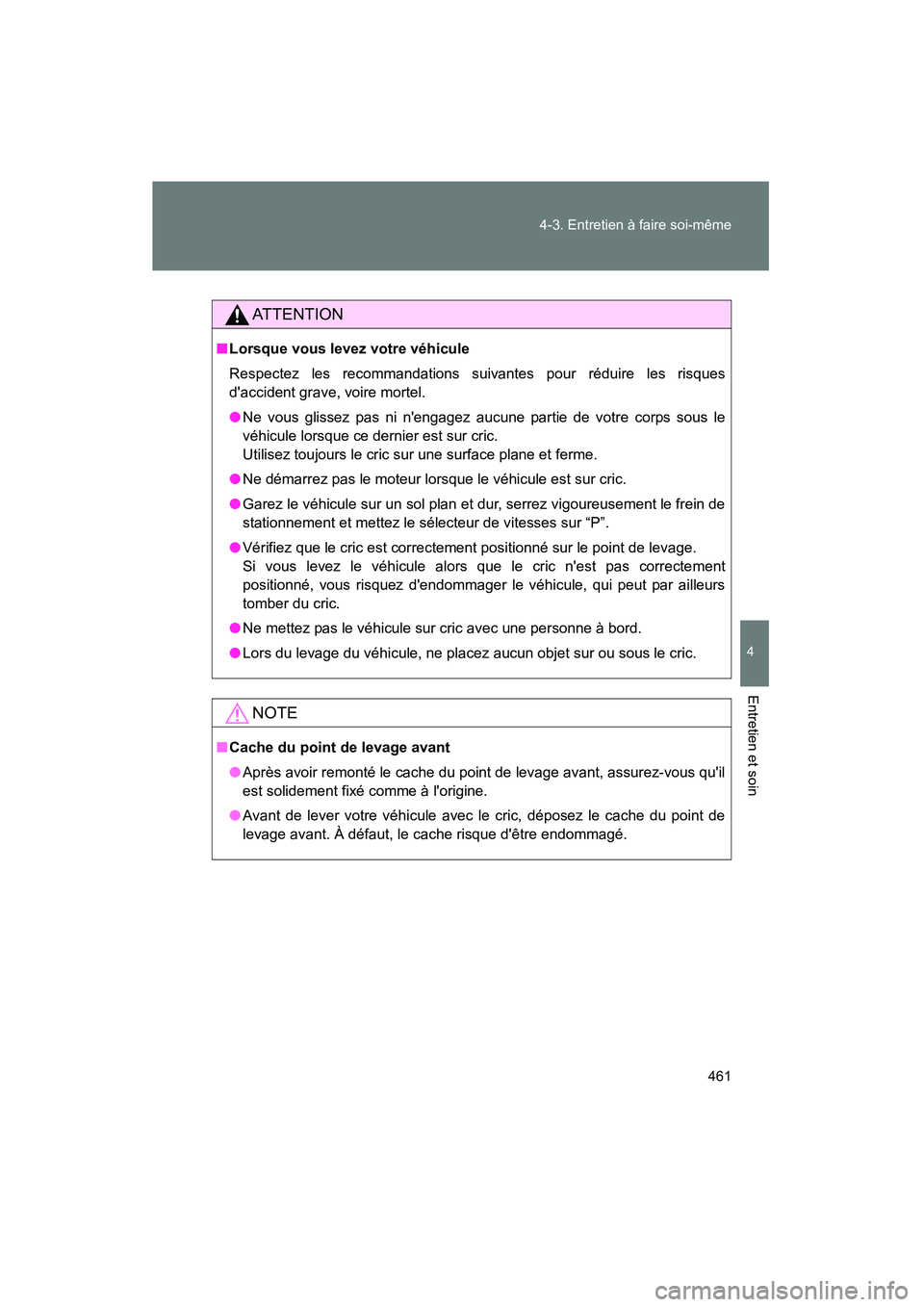

461
4-3. Entretien à faire soi-même
4
Entretien et soin
Highlander_D_(L/O_0705)
ATTENTION
■
Lorsque vous levez votre véhicule
Respectez les recommandations suivantes pour réduire les risques
d'accident grave, voire mortel.
● Ne vous glissez pas ni n'engagez aucune partie de votre corps sous le
véhicule lorsque ce dernier est sur cric.
Utilisez toujours le cric sur une surface plane et ferme.
● Ne démarrez pas le moteur lorsque le véhicule est sur cric.
● Garez le véhicule sur un sol plan et dur, serrez vigoureusement le frein de
stationnement et mettez le sélecteur de vitesses sur “P”.
● Vérifiez que le cric est correctement positionné sur le point de levage.
Si vous levez le véhicule alors que le cric n'est pas correctement
positionné, vous risquez d'endommager le véhicule, qui peut par ailleurs
tomber du cric.
● Ne mettez pas le véhicule sur cric avec une personne à bord.
● Lors du levage du véhicule, ne placez aucun objet sur ou sous le cric.
NOTE
■Cache du point de levage avant
● Après avoir remonté le cache du point de levage avant, assurez-vous qu'il
est solidement fixé comme à l'origine.
● Avant de lever votre véhicule avec le cric, déposez le cache du point de
levage avant. À défaut, le cache risque d'être endommagé.

462
4-3. Entretien à faire soi-même
Highlander_D_(L/O_0705)
Compar timent moteur
Réservoir de liquide de lave-
glace(→ P. 477)
Bouchon de remplissage
d'huile moteur ( →P. 465)
Jauge de niveau d'huile
moteur ( →P. 464)
Vase d'expansion de liquide
de refroidissement moteur (→P. 469)Batterie ( →P. 474)
Réservoir de liquide de frein (→ P. 472)
Boîtes à fusibles ( →P. 500)
Motoventilateur de
refroidissement
Condenseur ( →P. 471)
Radiateur ( →P. 471)

463
4-3. Entretien à faire soi-même
4
Entretien et soin
Highlander_D_(L/O_0705)
Habillage du compartiment moteur
■ Dépose de l'habillage du compartiment moteur
■ Remontage des clips

464 4-3. Entretien à faire soi-même
Highlander_D_(L/O_0705)
Huile moteurVérifiez le niveau d'huile avec la jauge, moteur à l'arrêt et à
température de fonctionnement.
■ Vérification du niveau d'huile moteur
Stationnez le véhicule bien à plat. Arrêtez le moteur, puis
attendez quelques minutes pour permettre à l'huile de
redescendre dans le carter.
Sortez la jauge, tout en tenant un
chiffon dessous.
Essuyez la jauge.
Remettez la jauge en place en appuyant bien à fond.
Sortez la jauge et vérifiez le niveau d'huile, tout en tenant un
chiffon dessous.
Essuyez la jauge et remettez-la en place en appuyant bien à
fond. Insuffisant
Niveau maxi
1ÉTAPE
2ÉTAPE
3ÉTAPE
4ÉTAPE
5ÉTAPE
6ÉTAPE

465
4-3. Entretien à faire soi-même
4
Entretien et soin
Highlander_D_(L/O_0705)
■
Appoint en huile moteur
Si le niveau d'huile est sous le
repère mini ou à peine au-
dessus, faites l'appoint avec une
huile de même type que celle
utilisée dans le moteur.
Avant de faire l'appoint, vérifiez le type d'huile à utiliser et préparez
l'outillage dont vous avez besoin.
Dévissez le bouchon de remplissage d'huile.
Versez l'huile moteur en petit filet et vérifiez régulièrement le
niveau avec la jauge.
Revissez le bouchon de remplissage, en le tournant vers la
droite.
A titre d'information, les écarts de contenance entre les repères mini et maxi
de la jauge sont indiqués ci-après:
1,6 qt. (1,5 L, 1,3 lmp. qt.)
Qualité d'huile Huile mo teur multigrade ILSAC
Éléments Entonnoir propre
1ÉTAPE
2ÉTAPE
3ÉTAPE

466 4-3. Entretien à faire soi-même
Highlander_D_(L/O_0705)■
Viscosité préconisée
Sans équipement de remorquage
Avec équipement de remorquage
L'huile SAE 5W-30 constitue le
meilleur choix pour votre
véhicule, car elle garantit une
meilleure économie de carburant
et assure un bon démarrage du
moteur par temps froid.
*: Si vous ne disposez pasd'huile SAE 5W-30, vous
pouvez utiliser une huile SAE
10W-30. Cependant, celle-ci
devra être remplacée par de
l'huile SAE 5W-30 lors de la
vidange suivante.
Plage de températures probable
avant la prochaine vidange
Plage de températures probable
avant la prochaine vidange

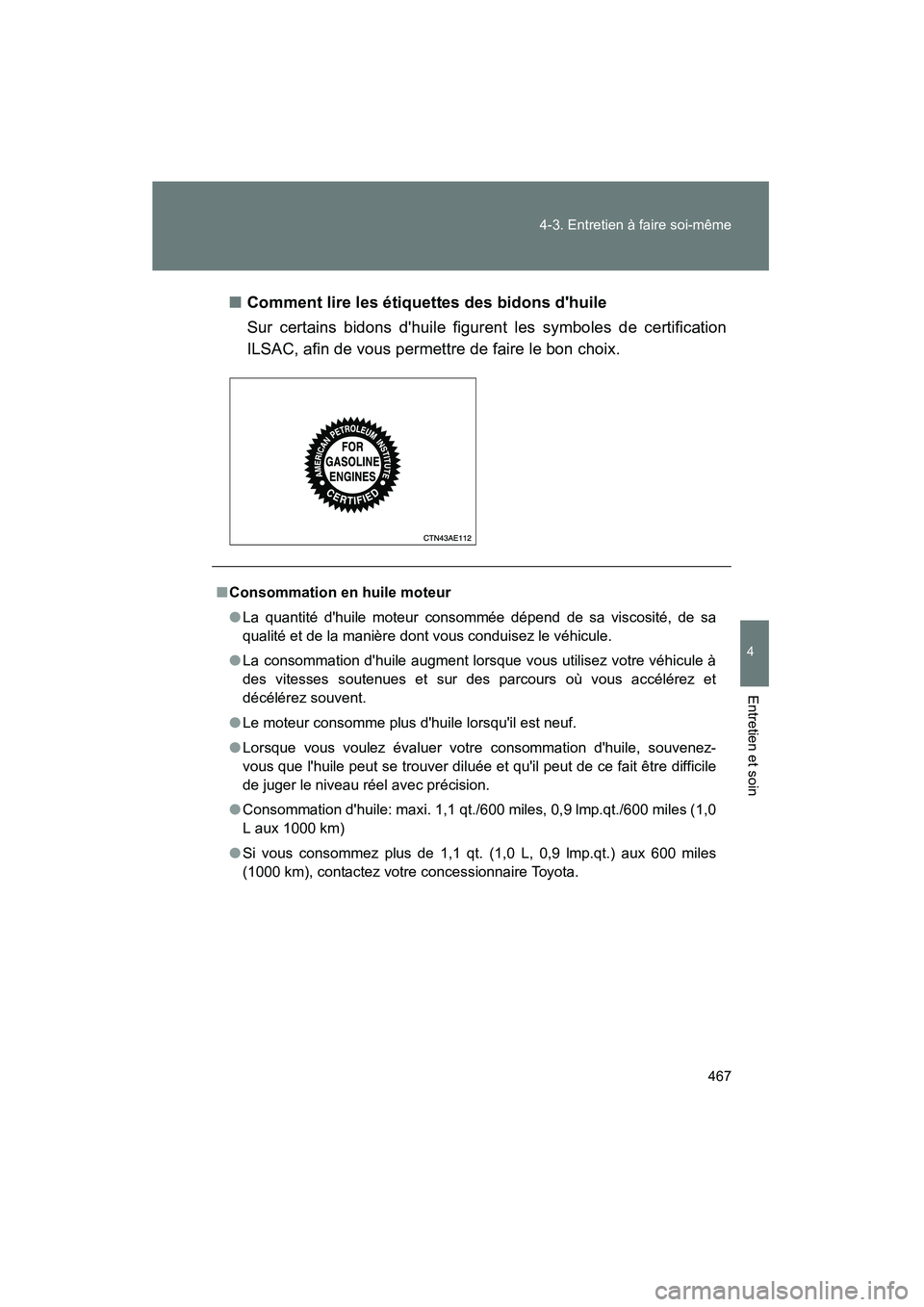

467
4-3. Entretien à faire soi-même
4
Entretien et soin
Highlander_D_(L/O_0705)
■
Comment lire les étiquettes des bidons d'huile
Sur certains bidons d'huile figurent les symboles de certification
ILSAC, afin de vous permettre de faire le bon choix.
■Consommation en huile moteur
● La quantité d'huile moteur consommée dépend de sa viscosité, de sa
qualité et de la manière dont vous conduisez le véhicule.
● La consommation d'huile augment lorsque vous utilisez votre véhicule à
des vitesses soutenues et sur des parcours où vous accélérez et
décélérez souvent.
● Le moteur consomme plus d'huile lorsqu'il est neuf.
● Lorsque vous voulez évaluer votre consommation d'huile, souvenez-
vous que l'huile peut se trouver diluée et qu'il peut de ce fait être difficile
de juger le niveau réel avec précision.
● Consommation d'huile: maxi. 1,1 qt./600 miles, 0,9 lmp.qt./600 miles (1,0
L aux 1000 km)
● Si vous consommez plus de 1,1 qt. (1,0 L, 0,9 lmp.qt.) aux 600 miles
(1000 km), contactez votre concessionnaire Toyota.

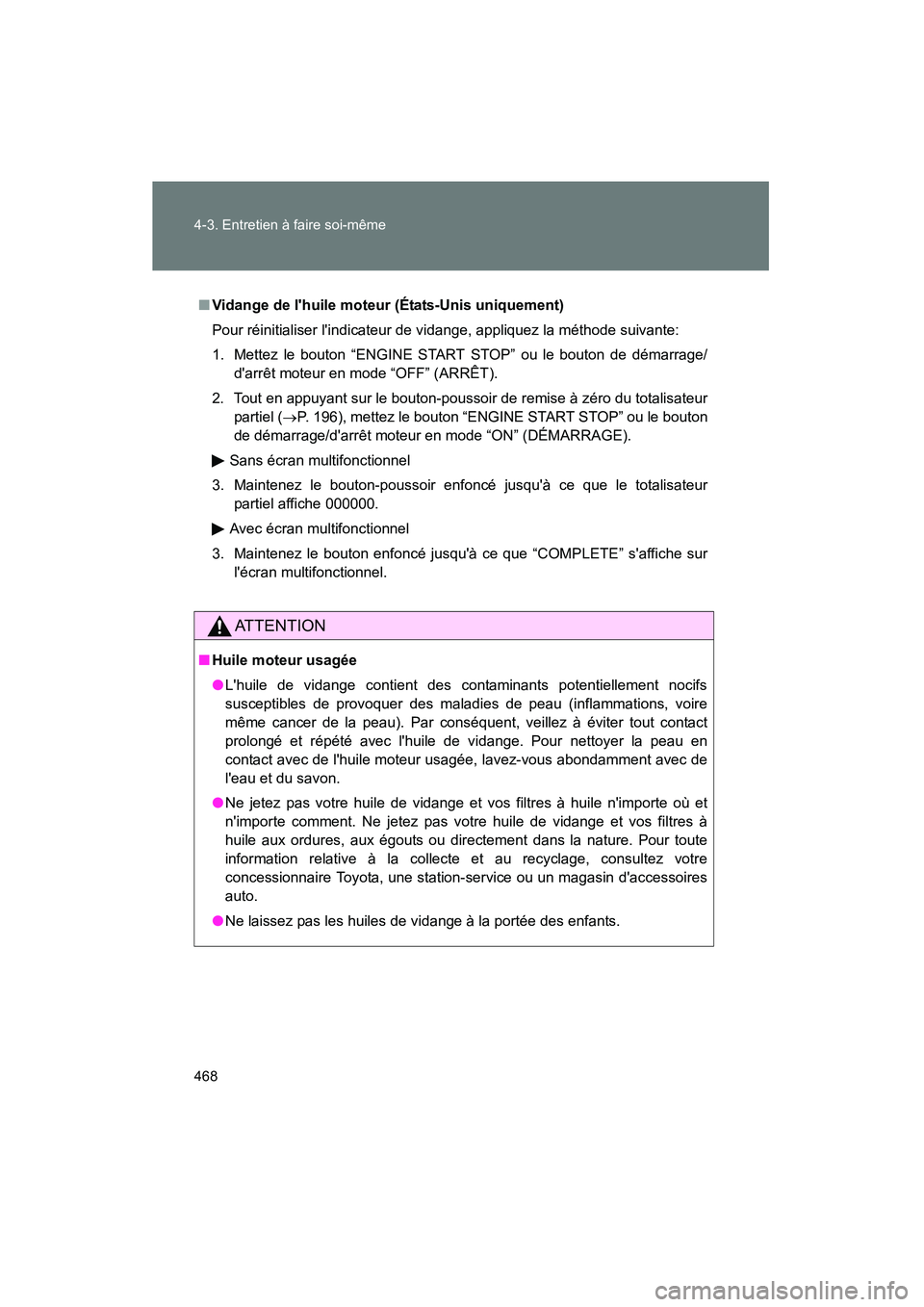

468 4-3. Entretien à faire soi-même
Highlander_D_(L/O_0705)
■Vidange de l'huile moteur (États-Unis uniquement)
Pour réinitialiser l'indicateur de vidange, appliquez la méthode suivante:
1. Mettez le bouton “ENGINE START STOP” ou le bouton de démarrage/
d'arrêt moteur en mode “OFF” (ARRÊT).
2. Tout en appuyant sur le bouton-poussoir de remise à zéro du totalisateur partiel ( →P. 196), mettez le bouton “ENGINE START STOP” ou le bouton
de démarrage/d'arrêt moteur en mode “ON” (DÉMARRAGE).
Sans écran multifonctionnel
3. Maintenez le bouton-poussoir enfoncé jusqu'à ce que le totalisateur partiel affiche 000000.
Avec écran multifonctionnel
3. Maintenez le bouton enfoncé jusqu'à ce que “COMPLETE” s'affiche sur l'écran multifonctionnel.
ATTENTION
■Huile moteur usagée
●L'huile de vidange contient des contaminants potentiellement nocifs
susceptibles de provoquer des maladies de peau (inflammations, voire
même cancer de la peau). Par conséquent, veillez à éviter tout contact
prolongé et répété avec l'huile de vidange. Pour nettoyer la peau en
contact avec de l'huile moteur usagée, lavez-vous abondamment avec de
l'eau et du savon.
● Ne jetez pas votre huile de vidange et vos filtres à huile n'importe où et
n'importe comment. Ne jetez pas votre huile de vidange et vos filtres à
huile aux ordures, aux égouts ou directement dans la nature. Pour toute
information relative à la collecte et au recyclage, consultez votre
concessionnaire Toyota, une station-service ou un magasin d'accessoires
auto.
● Ne laissez pas les huiles de vidange à la portée des enfants.
