TOYOTA HIGHLANDER 2008 Manuel du propriétaire (in French)

579
6-1. Caractéristiques
6
Caractéristiques du véhicule
Highlander_D_(L/O_0705)
Circuit de lubrification
Capacité en huile
Vidange et remplissage
(Référence)
Sans filtre
Avec filtre 6,0 qt. (5,7 L, 5,0 Imp.qt.)
6,4 qt. (6,1 L, 5,4 Imp.qt.)
Qualité d'huile
Huile moteur multigrade ILSAC
Viscosité d'huile
viscosité Utilisez l'huile d'origine Toyota “Toyota Genuine
Motor Oil” «Huile moteur Toyota d'origine» ou
équivalent pour répondre aux exigences de
qualité et de viscosité suivantes.
Véhicules sans
équipement de remorquage
Véhicules avec équipement de remorquage
Plage de températures probable
avant la prochaine vidange
Plage de températures probable
avant la prochaine vidange

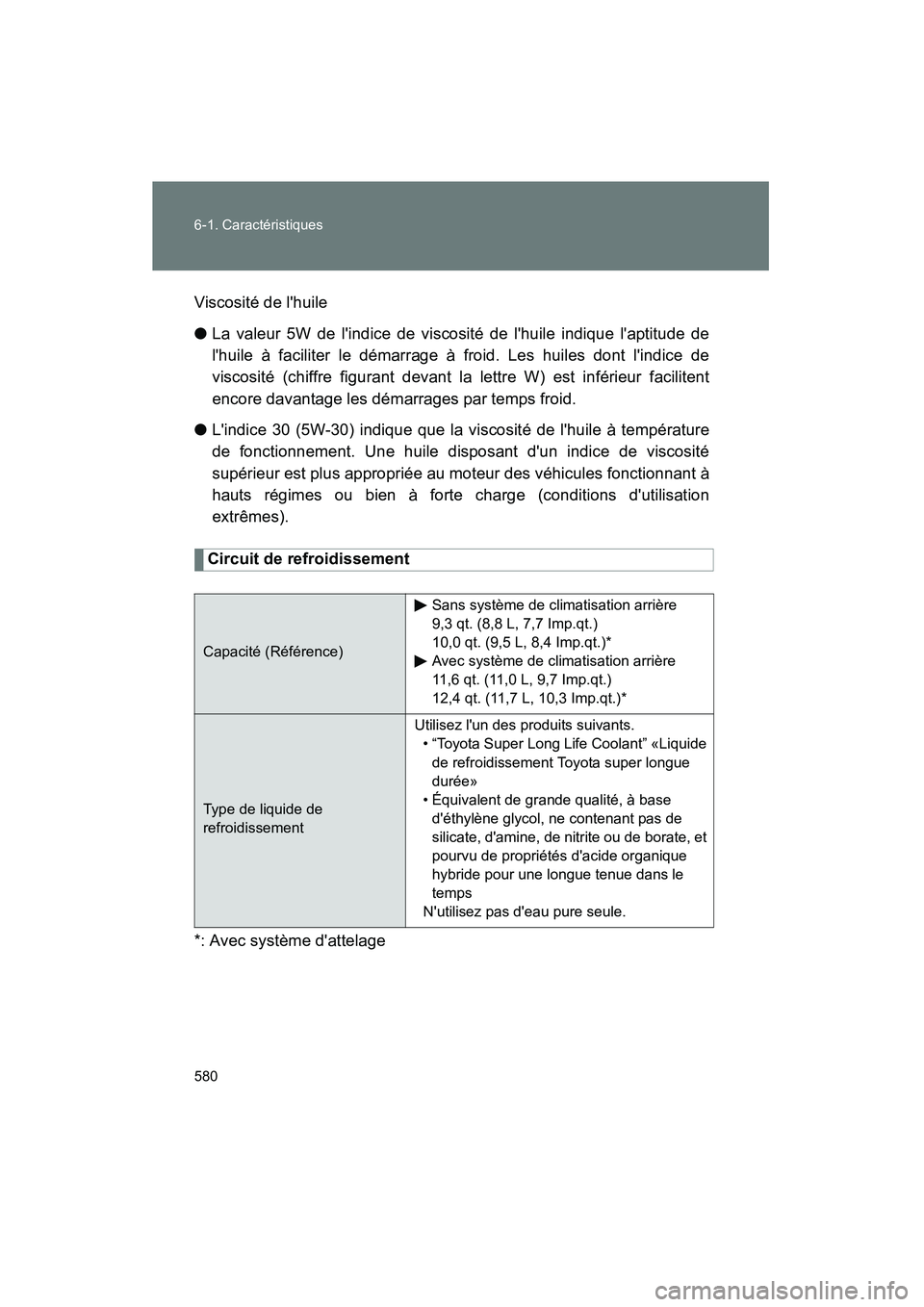

580 6-1. Caractéristiques
Highlander_D_(L/O_0705)Viscosité de l'huile
●
La valeur 5W de l'indice de viscosité de l'huile indique l'aptitude de
l'huile à faciliter le démarrage à froid. Les huiles dont l'indice de
viscosité (chiffre figurant devant la lettre W) est inférieur facilitent
encore davantage les démarrages par temps froid.
● L'indice 30 (5W-30) indique que la viscosité de l'huile à température
de fonctionnement. Une huile disposant d'un indice de viscosité
supérieur est plus appropriée au moteur des véhicules fonctionnant à
hauts régimes ou bien à forte charge (conditions d'utilisation
extrêmes).
Circuit de refroidissement
*: Avec système d'attelage
Capacité (Référence) Sans système de climatisation arrière
9,3 qt. (8,8 L, 7,7 Imp.qt.)
10,0 qt. (9,5 L, 8,4 Imp.qt.)*
Avec système de climatisation arrière
11,6 qt. (11,0 L, 9,7 Imp.qt.)
12,4 qt. (11,7 L, 10,3 Imp.qt.)*
Type de liquide de
refroidissementUtilisez l'un des produits suivants.
• “Toyota Super Long Life Coolant” «Liquide
de refroidissement Toyota super longue
durée»
• Équivalent de grande qualité, à base d'éthylène glycol, ne contenant pas de
silicate, d'amine, de nitrite ou de borate, et
pourvu de propriétés d'acide organique
hybride pour une longue tenue dans le
temps
N'utilisez pas d'eau pure seule.

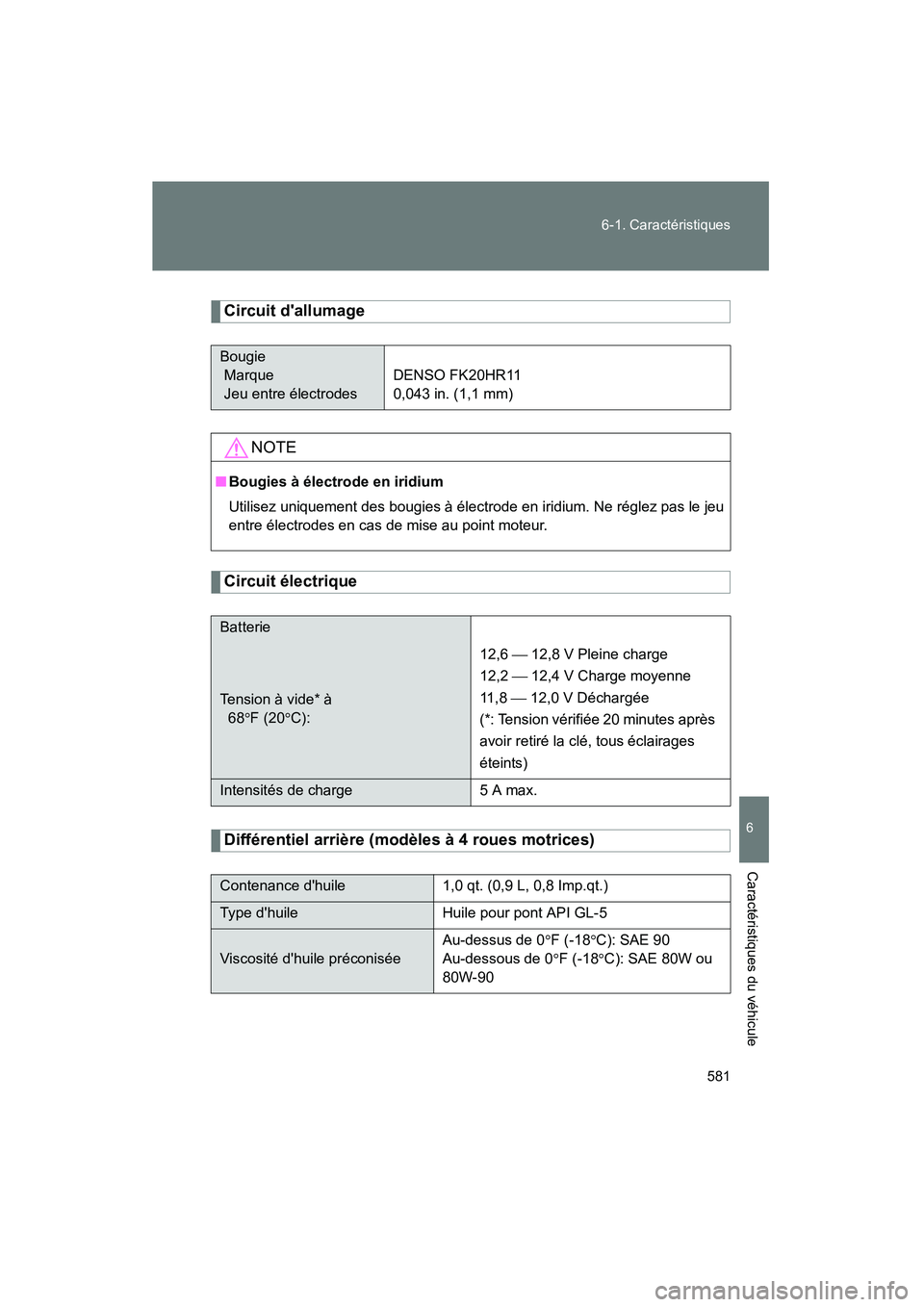

581
6-1. Caractéristiques
6
Caractéristiques du véhicule
Highlander_D_(L/O_0705)
Circuit d'allumage
Circuit électrique
Différentiel arrière (modèles à 4 roues motrices)
Bougie
Marque
Jeu entre électrodes
DENSO FK20HR11
0,043 in. (1,1 mm)
NOTE
■
Bougies à électrode en iridium
Utilisez uniquement des bougies à électrode en iridium. Ne réglez pas le jeu
entre électrodes en cas de mise au point moteur.
Batterie
Tension à vide* à
68
F (20
C): 12,6  12,8 V Pleine charge
12,2  12,4 V Charge moyenne
11,8
 12,0 V Déchargée
(*: Tension vérifiée 20 minutes après
avoir retiré la clé, tous éclairages
éteints)
Intensités de charge 5 A max.
Contenance d'huile1,0 qt. (0,9 L, 0,8 Imp.qt.)
Type d'huileHuile pour pont API GL-5
Viscosité d'huile préconisée Au-dessus de 0

F (-18
C): SAE 90
Au-dessous de 0
F (-18
C): SAE 80W ou
80W-90

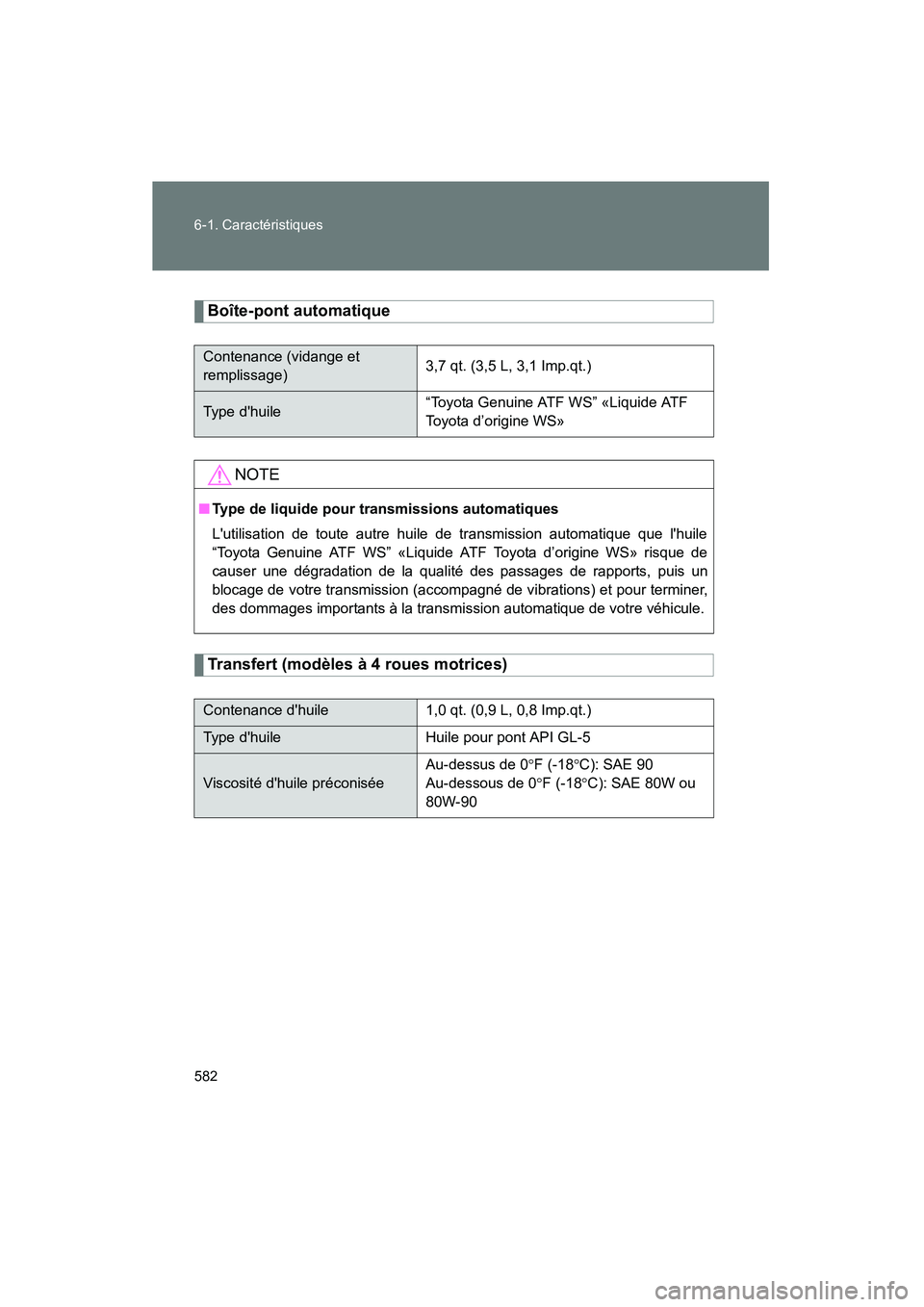

582 6-1. Caractéristiques
Highlander_D_(L/O_0705)
Boîte-pont automatique
Transfert (modèles à 4 roues motrices)
Contenance (vidange et
remplissage)3,7 qt. (3,5 L, 3,1 Imp.qt.)
Type d'huile“Toyota Genuine ATF WS” «Liquide ATF
Toyota d’origine WS»
NOTE
■
Type de liquide pour transmissions automatiques
L'utilisation de toute autre huile de transmission automatique que l'huile
“Toyota Genuine ATF WS” «Liquide ATF Toyota d’origine WS» risque de
causer une dégradation de la qualité des passages de rapports, puis un
blocage de votre transmission (accompagné de vibrations) et pour terminer,
des dommages importants à la transmission automatique de votre véhicule.
Contenance d'huile 1,0 qt. (0,9 L, 0,8 Imp.qt.)
Type d'huile Huile pour pont API GL-5
Viscosité d'huile préconisée Au-dessus de 0
°F (-18 °C): SAE 90
Au-dessous de 0 °F (-18 °C): SAE 80W ou
80W-90

583
6-1. Caractéristiques
6
Caractéristiques du véhicule
Highlander_D_(L/O_0705)

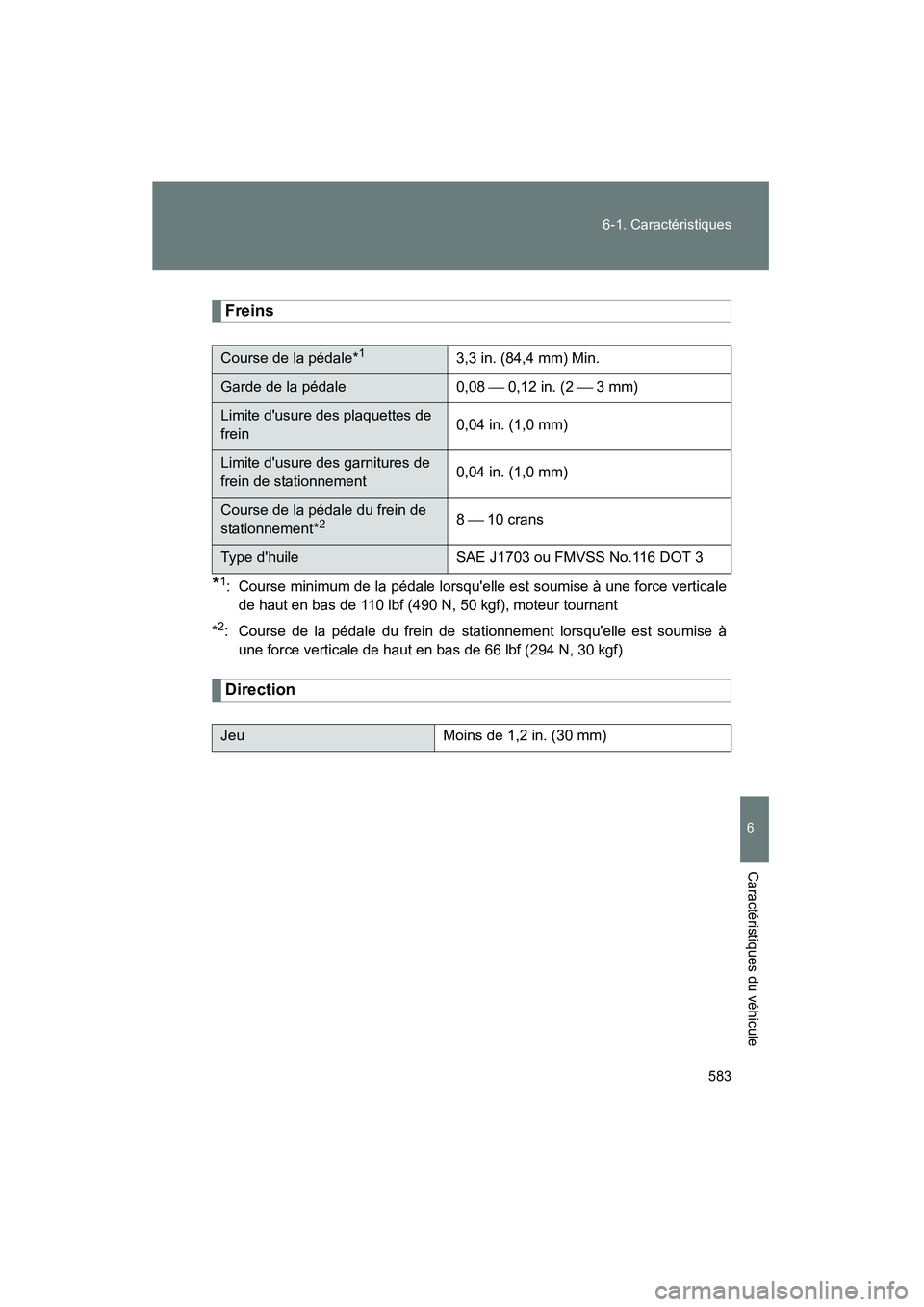

Freins
*1: Course minimum de la pédale lorsqu'elle est soumise à une force verticale
de haut en bas de 110 lbf (490 N, 50 kgf), moteur tournant
*
2: Course de la pédale du frein de stationnement lorsqu'elle est soumise à une force verticale de haut en bas de 66 lbf (294 N, 30 kgf)
Direction
Course de la pédale*13,3 in. (84,4 mm) Min.
Garde de la pédale 0,08  0,12 in. (2  3 mm)
Limite d'usure des plaquettes de
frein 0,04 in. (1,0 mm)
Limite d'usure des garnitures de
frein de stationnement0,04 in. (1,0 mm)
Course de la pédale du frein de
stationnement*28  10 crans
Type d'huile
SAE J1703 ou FMVSS No.116 DOT 3
JeuMoins de 1,2 in. (30 mm)

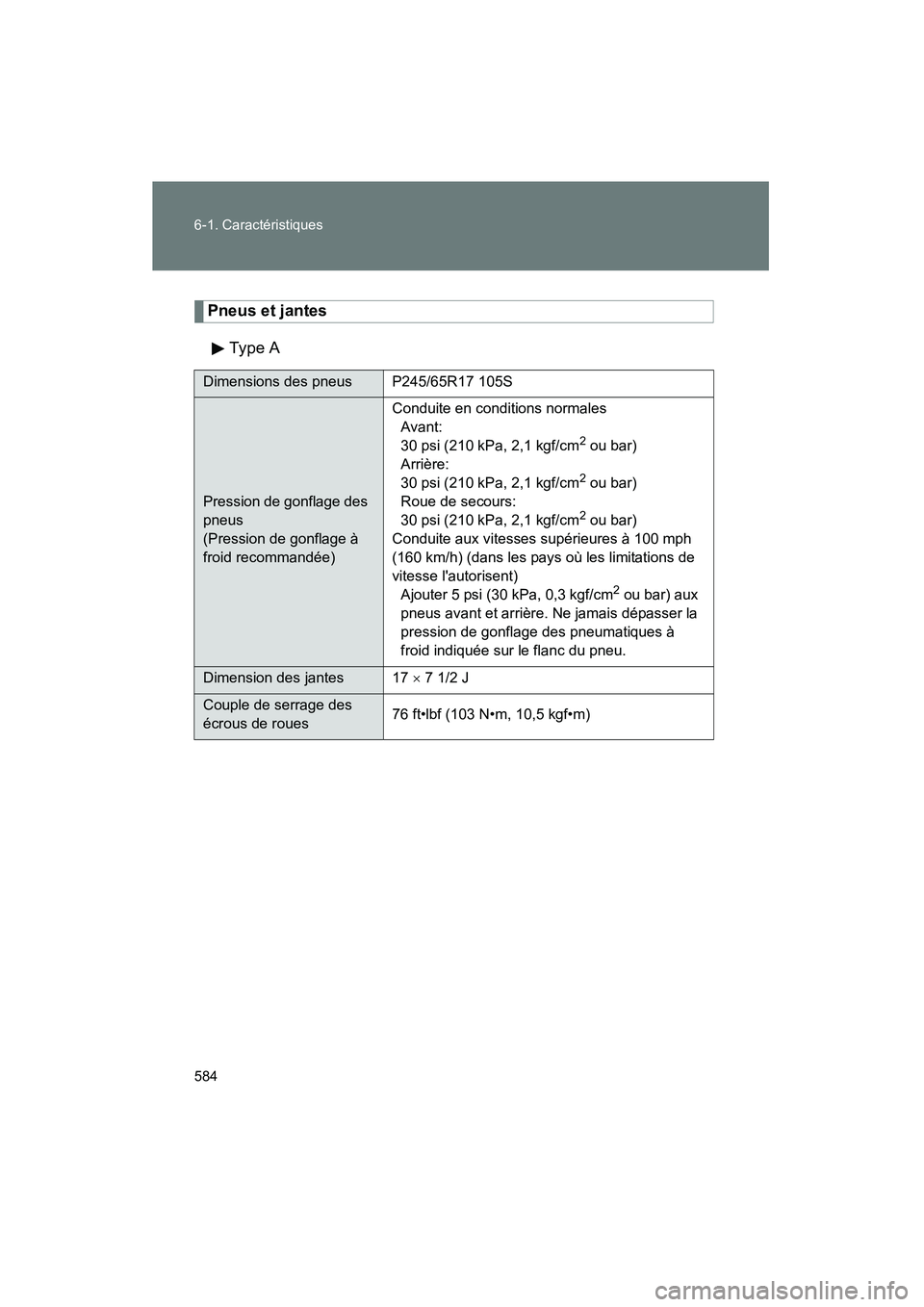

584 6-1. Caractéristiques
Highlander_D_(L/O_0705)
Pneus et jantesTy pe A
Dimensions des pneus P245/65R17 105S
Pression de gonflage des
pneus
(Pression de gonflage à
froid recommandée) Conduite en conditions normales
Avant:
30 psi (210 kPa, 2,1 kgf/cm
2 ou bar)
Arrière:
30 psi (210 kPa, 2,1 kgf/cm
2 ou bar)
Roue de secours:
30 psi (210 kPa, 2,1 kgf/cm
2 ou bar)
Conduite aux vitesses supérieures à 100 mph
(160 km/h) (dans les pays où les limitations de
vitesse l'autorisent) Ajouter 5 psi (30 kPa, 0,3 kgf/cm
2 ou bar) aux
pneus avant et arrière. Ne jamais dépasser la
pression de gonflage des pneumatiques à
froid indiquée sur le flanc du pneu.
Dimension des jantes 17 × 7 1/2 J
Couple de serrage des
écrous de roues 76 ft•lbf (103 N•m, 10,5 kgf•m)

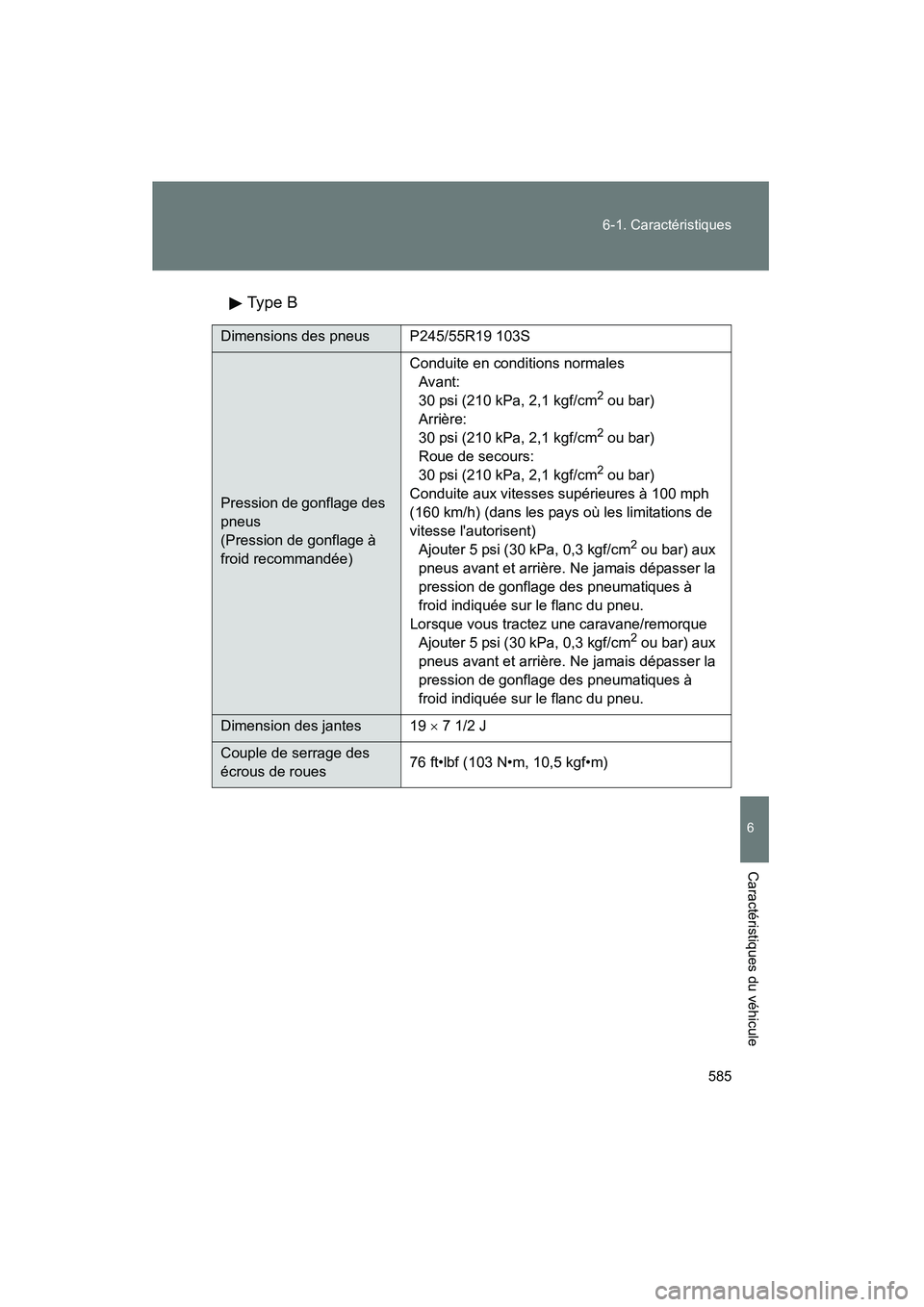

585
6-1. Caractéristiques
6
Caractéristiques du véhicule
Highlander_D_(L/O_0705)
Type B
Dimensions des pneus P245/55R19 103S
Pression de gonflage des
pneus
(Pression de gonflage à
froid recommandée)
Conduite en conditions normales
Avant:
30 psi (210 kPa, 2,1 kgf/cm
2 ou bar)
Arrière:
30 psi (210 kPa, 2,1 kgf/cm
2 ou bar)
Roue de secours:
30 psi (210 kPa, 2,1 kgf/cm
2 ou bar)
Conduite aux vitesses supérieures à 100 mph
(160 km/h) (dans les pays où les limitations de
vitesse l'autorisent) Ajouter 5 psi (30 kPa, 0,3 kgf/cm
2 ou bar) aux
pneus avant et arrière. Ne jamais dépasser la
pression de gonflage des pneumatiques à
froid indiquée sur le flanc du pneu.
Lorsque vous tractez une caravane/remorque Ajouter 5 psi (30 kPa, 0,3 kgf/cm
2 ou bar) aux
pneus avant et arrière. Ne jamais dépasser la
pression de gonflage des pneumatiques à
froid indiquée sur le flanc du pneu.
Dimension des jantes 19 × 7 1/2 J
Couple de serrage des
écrous de roues 76 ft•lbf (103 N•m, 10,5 kgf•m)

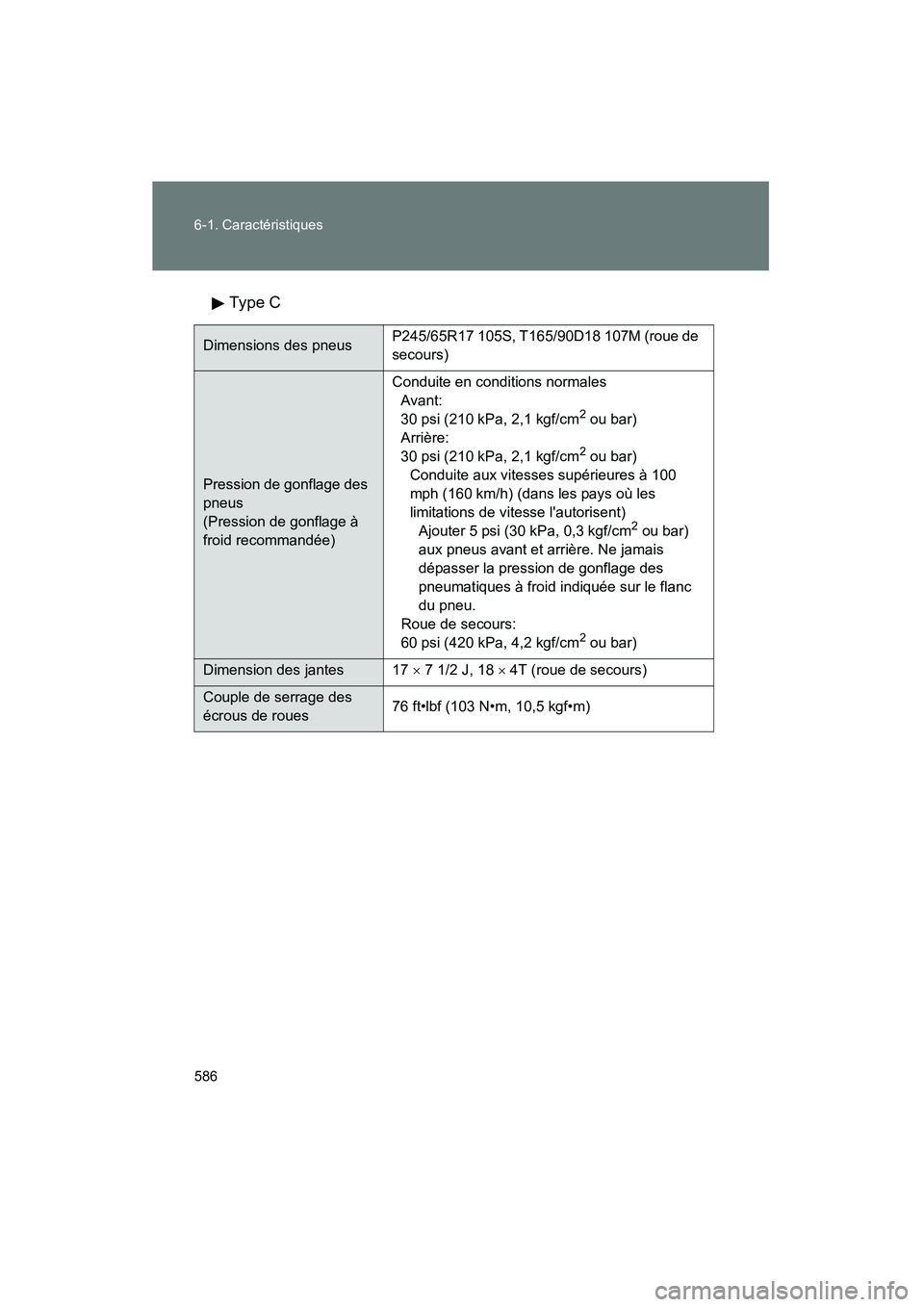

586 6-1. Caractéristiques
Highlander_D_(L/O_0705)Ty pe C
Dimensions des pneus
P245/65R17 105S, T165/90D18 107M (roue de
secours)
Pression de gonflage des
pneus
(Pression de gonflage à
froid recommandée)Conduite en conditions normales
Avant:
30 psi (210 kPa, 2,1 kgf/cm
2 ou bar)
Arrière:
30 psi (210 kPa, 2,1 kgf/cm
2 ou bar)
Conduite aux vitesses supérieures à 100
mph (160 km/h) (dans les pays où les
limitations de vitesse l'autorisent) Ajouter 5 psi (30 kPa, 0,3 kgf/cm
2 ou bar)
aux pneus avant et arrière. Ne jamais
dépasser la pression de gonflage des
pneumatiques à froid indiquée sur le flanc
du pneu.
Roue de secours:
60 psi (420 kPa, 4,2 kgf/cm
2 ou bar)
Dimension des jantes 17 × 7 1/2 J, 18 × 4T (roue de secours)
Couple de serrage des
écrous de roues 76 ft•lbf (103 N•m, 10,5 kgf•m)

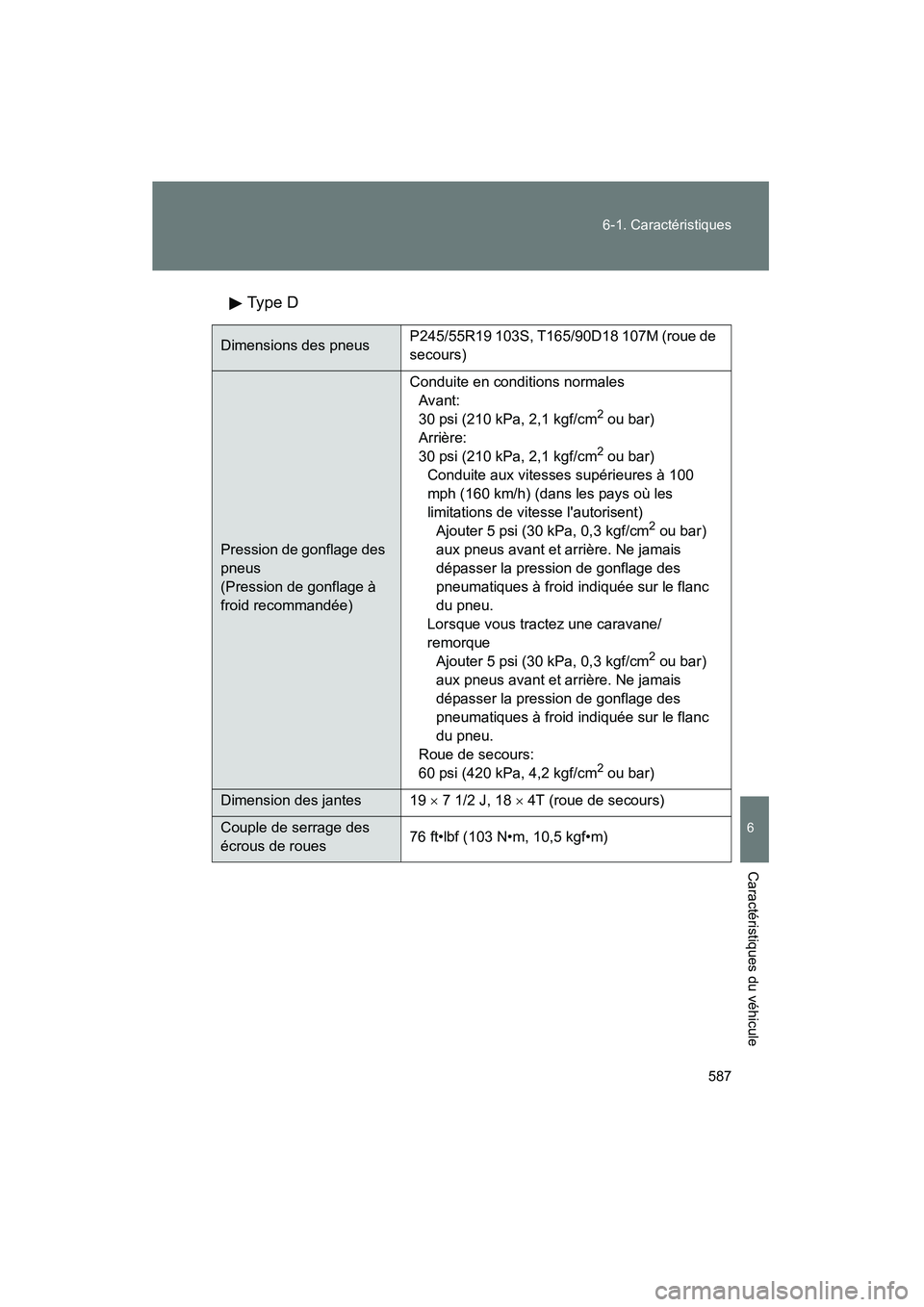

587
6-1. Caractéristiques
6
Caractéristiques du véhicule
Highlander_D_(L/O_0705)
Type D
Dimensions des pneus
P245/55R19 103S, T165/90D18 107M (roue de
secours)
Pression de gonflage des
pneus
(Pression de gonflage à
froid recommandée)Conduite en conditions normales
Avant:
30 psi (210 kPa, 2,1 kgf/cm
2 ou bar)
Arrière:
30 psi (210 kPa, 2,1 kgf/cm
2 ou bar)
Conduite aux vitesses supérieures à 100
mph (160 km/h) (dans les pays où les
limitations de vitesse l'autorisent) Ajouter 5 psi (30 kPa, 0,3 kgf/cm
2 ou bar)
aux pneus avant et arrière. Ne jamais
dépasser la pression de gonflage des
pneumatiques à froid indiquée sur le flanc
du pneu.
Lorsque vous tractez une caravane/
remorque Ajouter 5 psi (30 kPa, 0,3 kgf/cm
2 ou bar)
aux pneus avant et arrière. Ne jamais
dépasser la pression de gonflage des
pneumatiques à froid indiquée sur le flanc
du pneu.
Roue de secours:
60 psi (420 kPa, 4,2 kgf/cm
2 ou bar)
Dimension des jantes 19 × 7 1/2 J, 18 × 4T (roue de secours)
Couple de serrage des
écrous de roues 76 ft•lbf (103 N•m, 10,5 kgf•m)

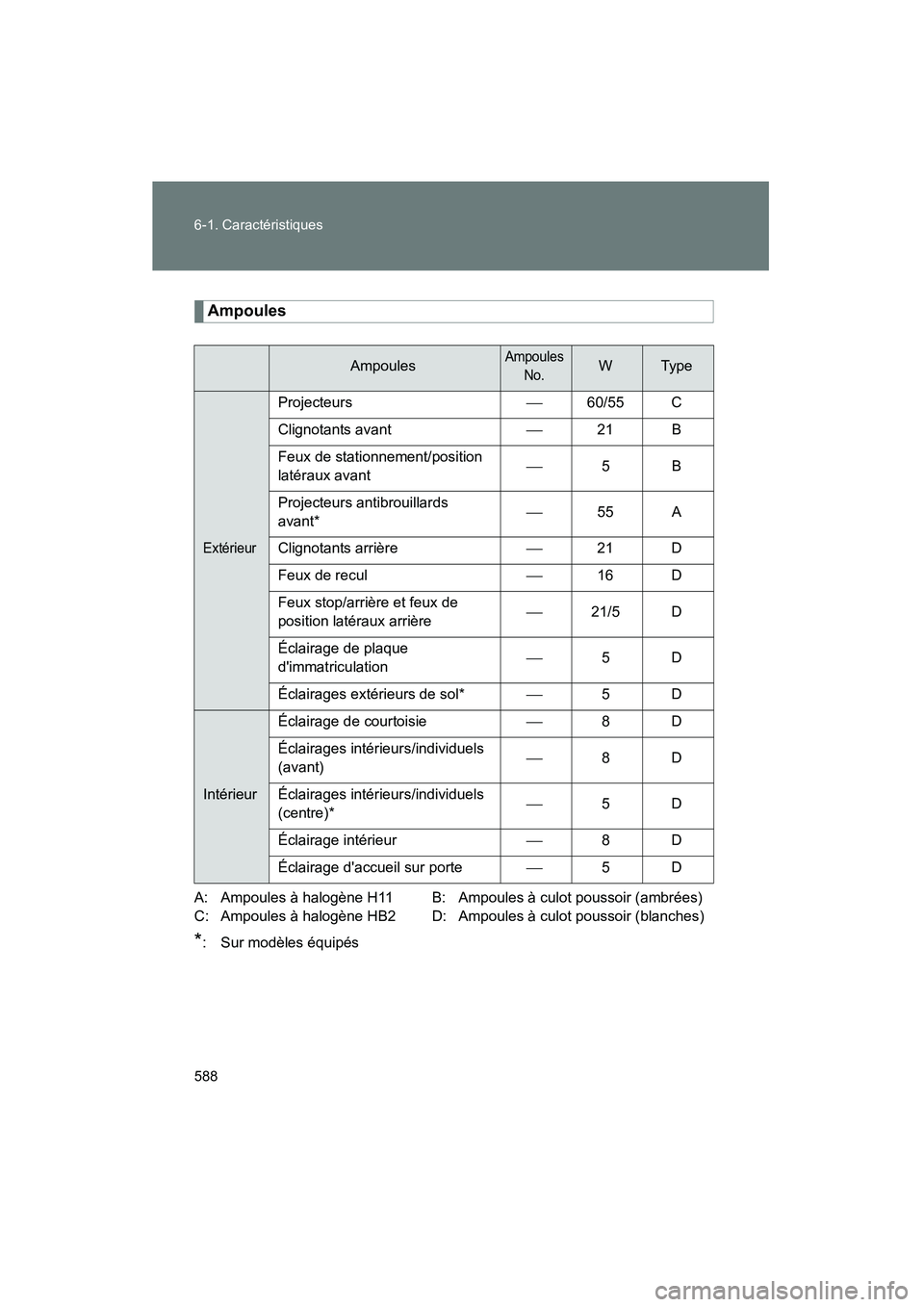

588 6-1. Caractéristiques
Highlander_D_(L/O_0705)
Ampoules
A: Ampoules à halogène H11 B: Ampoules à culot poussoir (ambrées)
C: Ampoules à halogène HB2 D: Ampoules à culot poussoir (blanches)
*: Sur modèles équipés
AmpoulesAmpoules No.WTyp e
Extérieur
Projecteurs 60/55 C
Clignotants avant 21 B
Feux de stationnement/position
latéraux avant 
5B
Projecteurs antibrouillards
avant* 
55 A
Clignotants arrière 21 D
Feux de recul 16 D
Feux stop/arrière et feux de
position latéraux arrière 
21/5 D
Éclairage de plaque
d'immatriculation 
5D
Éclairages extérieurs de sol* 5D
Intérieur Éclairage de courtoisie
8D
Éclairages intérieurs/individuels
(avant) 
8D
Éclairages intérieurs/individuels
(centre)* 
5D
Éclairage intérieur 8D
Éclairage d'accueil sur porte 5D
