TOYOTA HIGHLANDER 2010 Manuel du propriétaire (in French)

539
4-3. Entretien à faire soi-même
4
Entretien et soin
Highlander_D
24 ST

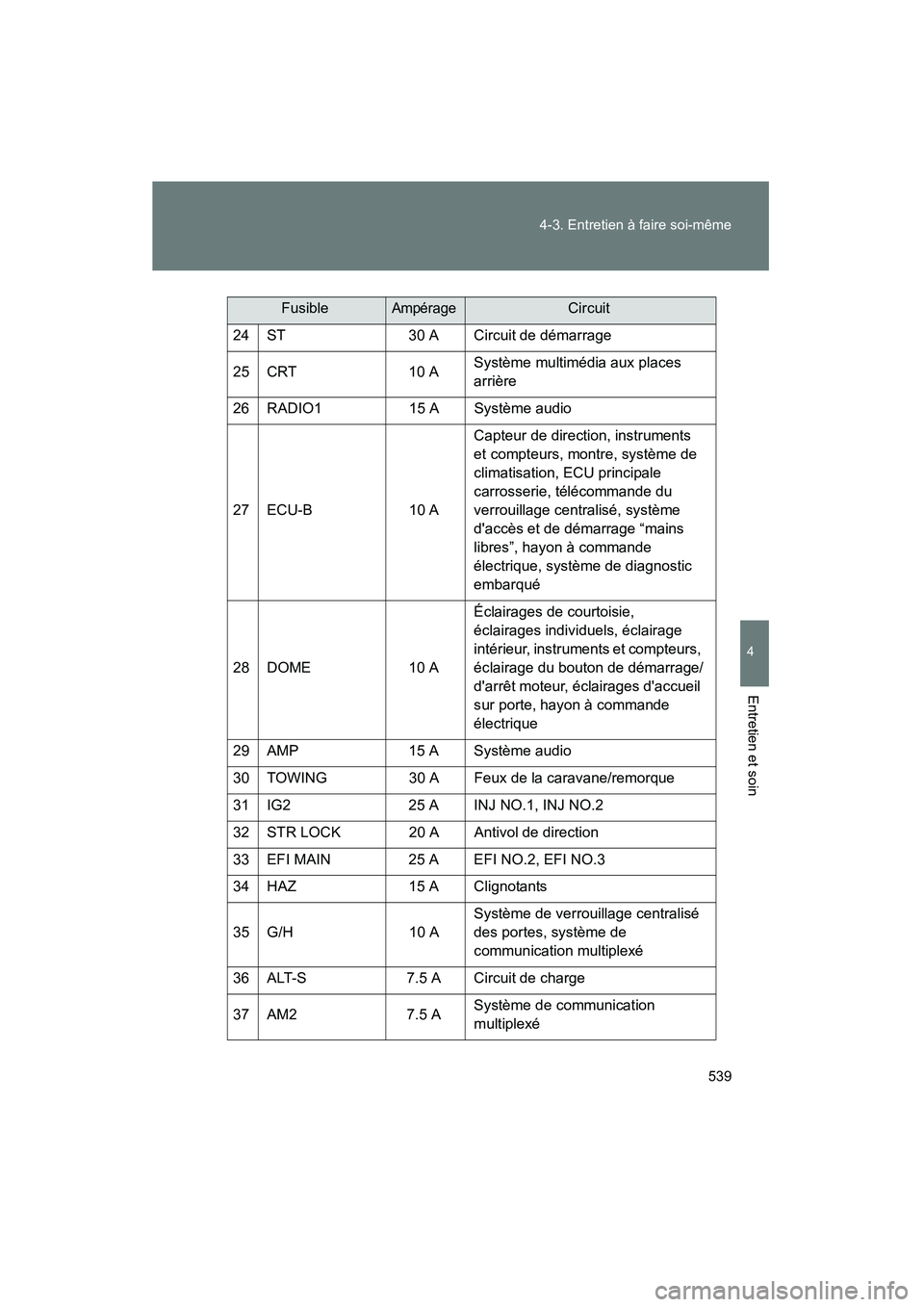

30 A Circuit de démarrage
25 CRT 10 ASystème multimédia aux places
arrière
26 RADIO1 15 A Système audio
27 ECU-B 10 ACapteur de direction, instruments
et compteurs, montre, système de
climatisation, ECU principale
carrosserie, télécommande du
verrouillage centralisé, système
d'accès et de démarrage “mains
libres”, hayon à commande
électrique, système de diagnostic
embarqué
28 DOME 10 AÉclairages de courtoisie,
éclairages individuels, éclairage
intérieur, instruments et compteurs,
éclairage du bouton de démarrage/
d'arrêt moteur, éclairages d'accueil
sur porte, hayon à commande
électrique
29 AMP 15 A Système audio
30 TOWING 30 A Feux de la caravane/remorque
31 IG2 25 A INJ NO.1, INJ NO.2
32 STR LOCK 20 A Antivol de direction
33 EFI MAIN 25 A EFI NO.2, EFI NO.3
34 HAZ 15 A Clignotants
35 G/H 10 ASystème de verrouillage centralisé
des portes, système de
communication multiplexé
36 ALT-S 7.5 A Circuit de charge
37 AM2 7.5 ASystème de communication
multiplexé
FusibleAmpérageCircuit

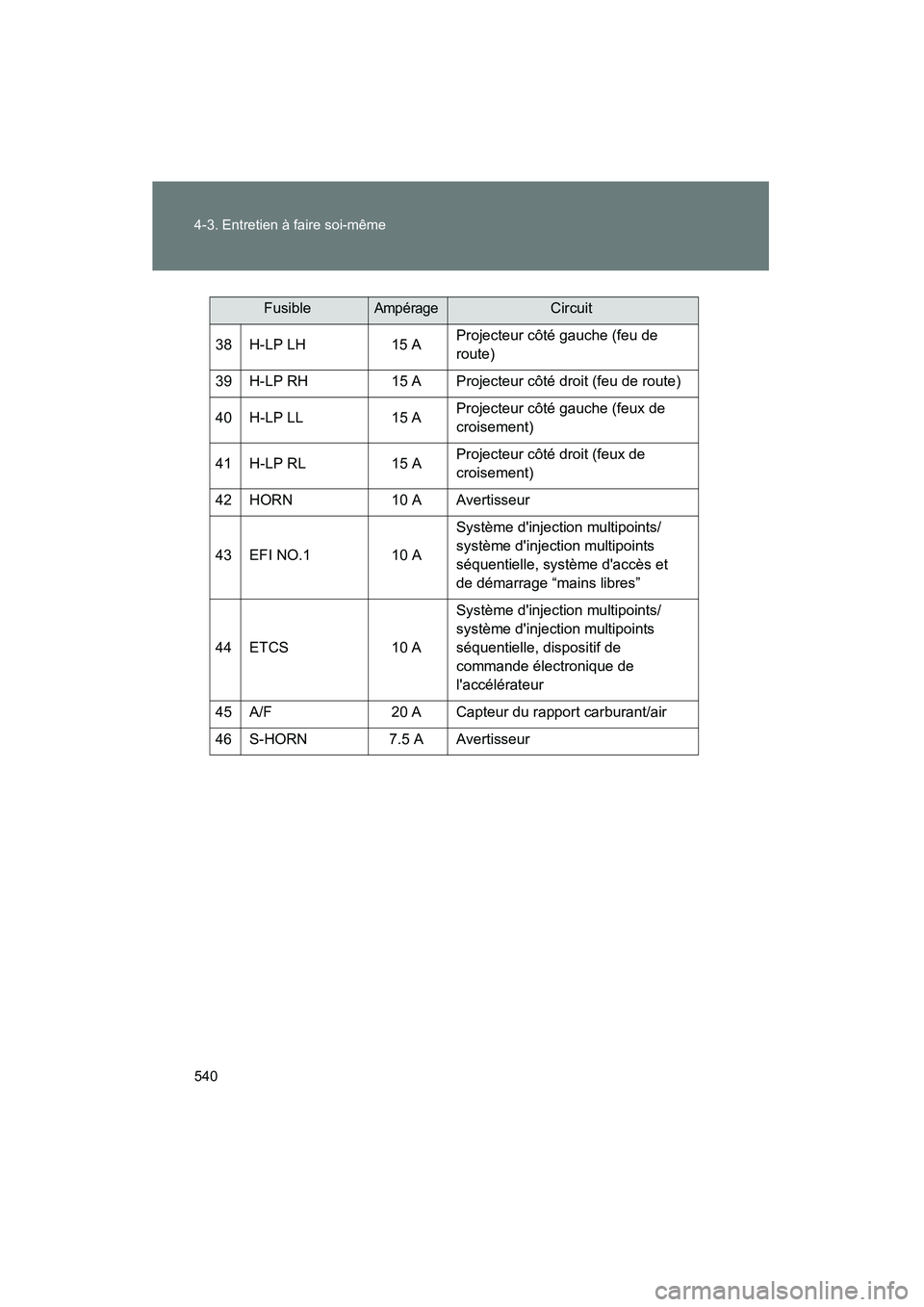

540 4-3. Entretien à faire soi-même
Highlander_D
38 H-LP LH15 AProjecteur côté gauche (feu de
route)
39 H-LP RH 15 A Projecteur côté droit (feu de route)
40 H-LP LL 15 AProjecteur côté gauche (feux de
croisement)
41 H-LP RL 15 AProjecteur côté droit (feux de
croisement)
42 HORN 10 A Avertisseur
43 EFI NO.1 10 ASystème d'injection multipoints/
système d'injection multipoints
séquentielle, système d'accès et
de démarrage “mains libres”
44 ETCS 10 ASystème d'injection multipoints/
système d'injection multipoints
séquentielle, dispositif de
commande électronique de
l'accélérateur
45 A/F 20 A Capteur du rapport carburant/air
46 S-HORN 7.5 A Avertisseur
FusibleAmpérageCircuit

541
4-3. Entretien à faire soi-même
4
Entretien et soin
Highlander_D

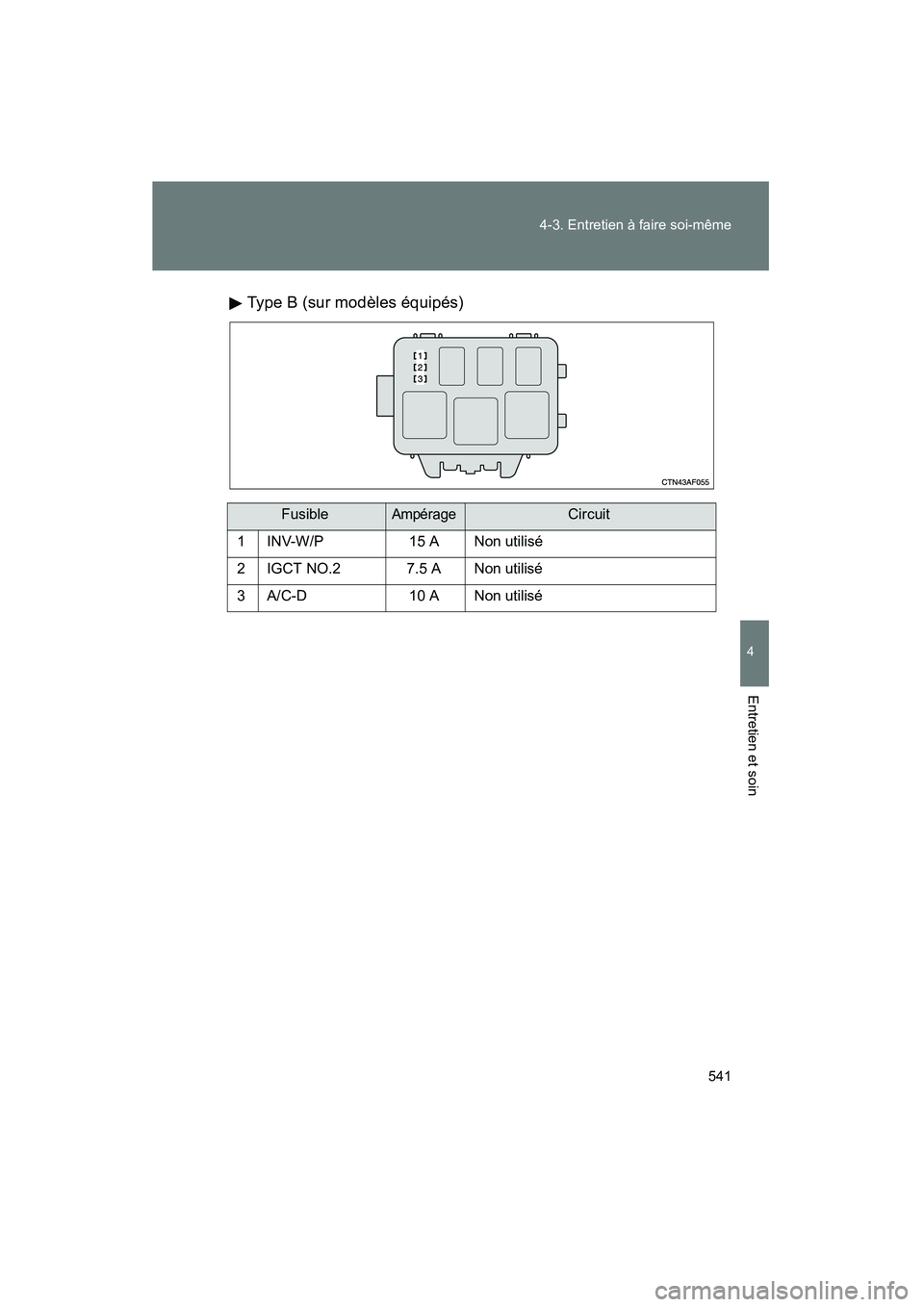

Type B (sur modèles équipés)
FusibleAmpérageCircuit
1 INV-W/P 15 A Non utilisé
2 IGCT NO.2 7.5 A Non utilisé
3 A/C-D 10 A Non utilisé

542 4-3. Entretien à faire soi-même
Highlander_D■

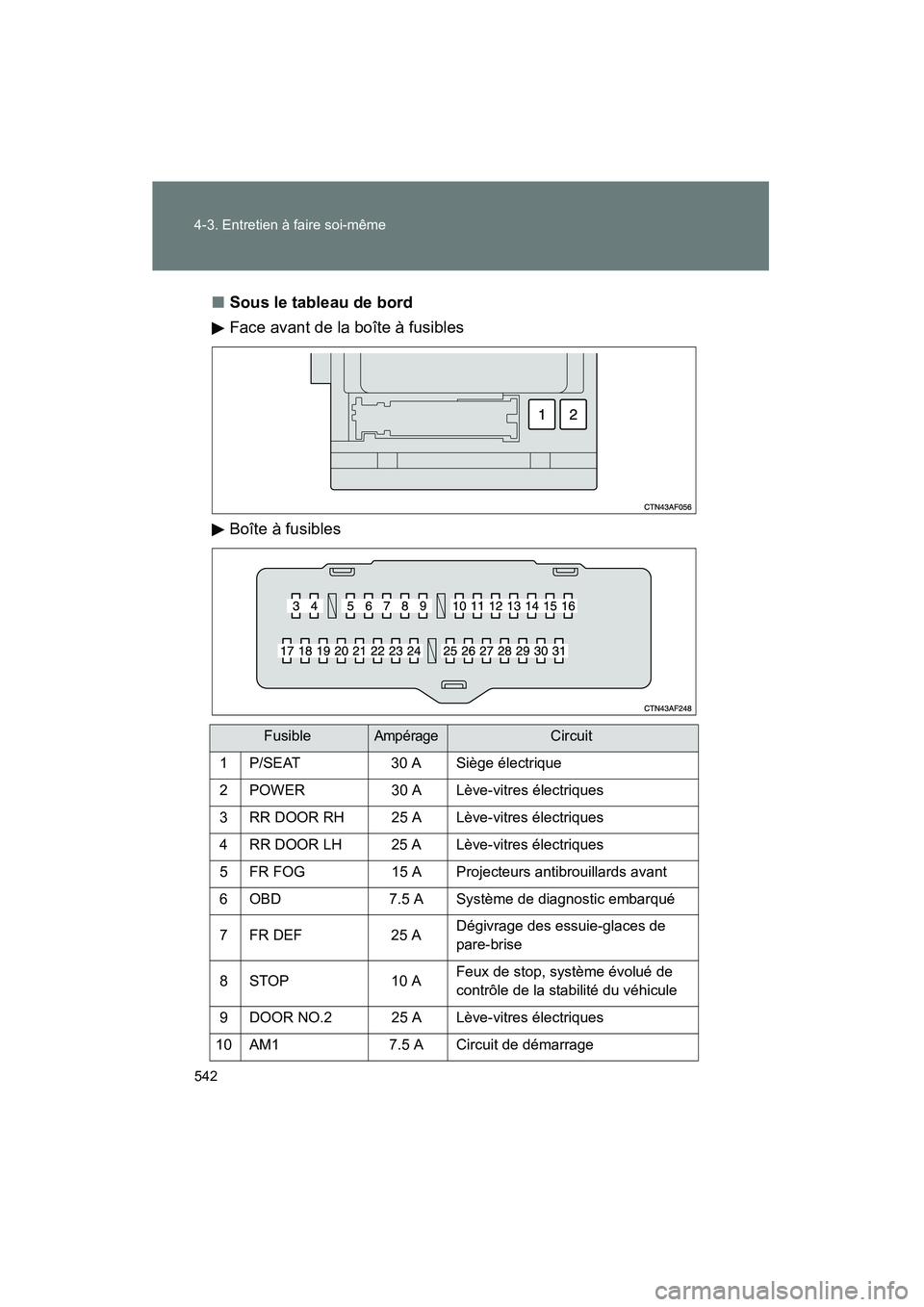

Sous le tableau de bord
Face avant de la boîte à fusibles
Boîte à fusibles
FusibleAmpérageCircuit
1 P/SEAT 30 A Siège électrique
2 POWER 30 A Lève-vitres électriques
3 RR DOOR RH 25 A Lève-vitres électriques
4 RR DOOR LH 25 A Lève-vitres électriques
5 FR FOG 15 A Projecteurs antibrouillards avant
6 OBD 7.5 A Système de diagnostic embarqué
7 FR DEF 25 ADégivrage des essuie-glaces de
pare-brise
8 STOP 10 AFeux de stop, système évolué de
contrôle de la stabilité du véhicule
9 DOOR NO.2 25 A Lève-vitres électriques
10 AM1 7.5 A Circuit de démarrage

543
4-3. Entretien à faire soi-même
4
Entretien et soin
Highlander_D

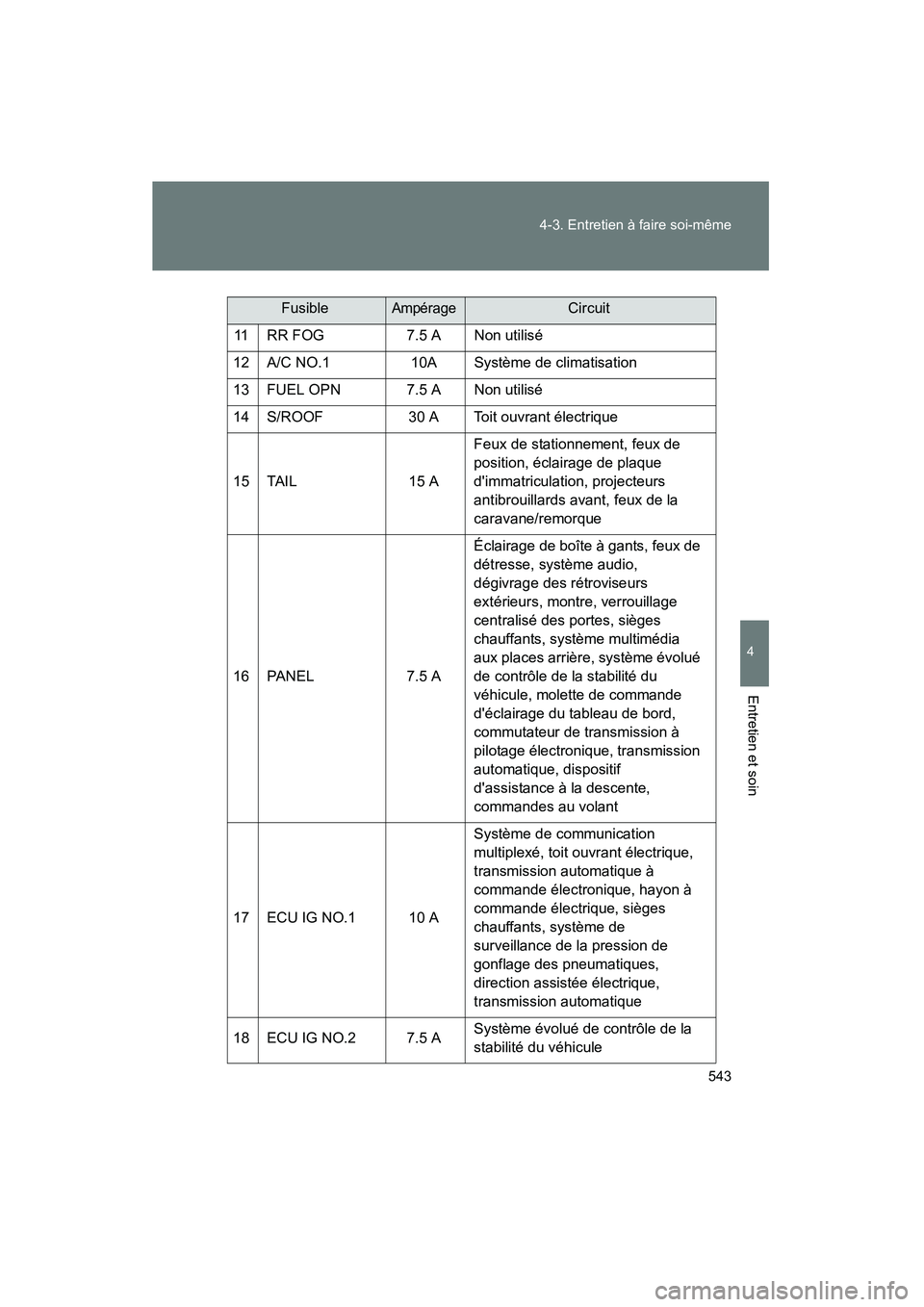

11 RR FOG
7.5 A Non utilisé
12 A/C NO.1 10A Système de climatisation
13 FUEL OPN 7.5 A Non utilisé
14 S/ROOF 30 A Toit ouvrant électrique
15 TAIL 15 AFeux de stationnement, feux de
position, éclairage de plaque
d'immatriculation, projecteurs
antibrouillards avant, feux de la
caravane/remorque
16 PANEL 7.5 AÉclairage de boîte à gants, feux de
détresse, système audio,
dégivrage des rétroviseurs
extérieurs, montre, verrouillage
centralisé des portes, sièges
chauffants, système multimédia
aux places arrière, système évolué
de contrôle de la stabilité du
véhicule, molette de commande
d'éclairage du tableau de bord,
commutateur de transmission à
pilotage électronique, transmission
automatique, dispositif
d'assistance à la descente,
commandes au volant
17 ECU IG NO.1 10 A Système de communication
multiplexé, toit ouvrant électrique,
transmission automatique à
commande électronique, hayon à
commande électrique, sièges
chauffants, système de
surveillance de la pression de
gonflage des pneumatiques,
direction assistée électrique,
transmission automatique
18 ECU IG NO.2 7.5 A Système évolué de contrôle de la
stabilité du véhicule
FusibleAmpérageCircuit

544 4-3. Entretien à faire soi-même
Highlander_D

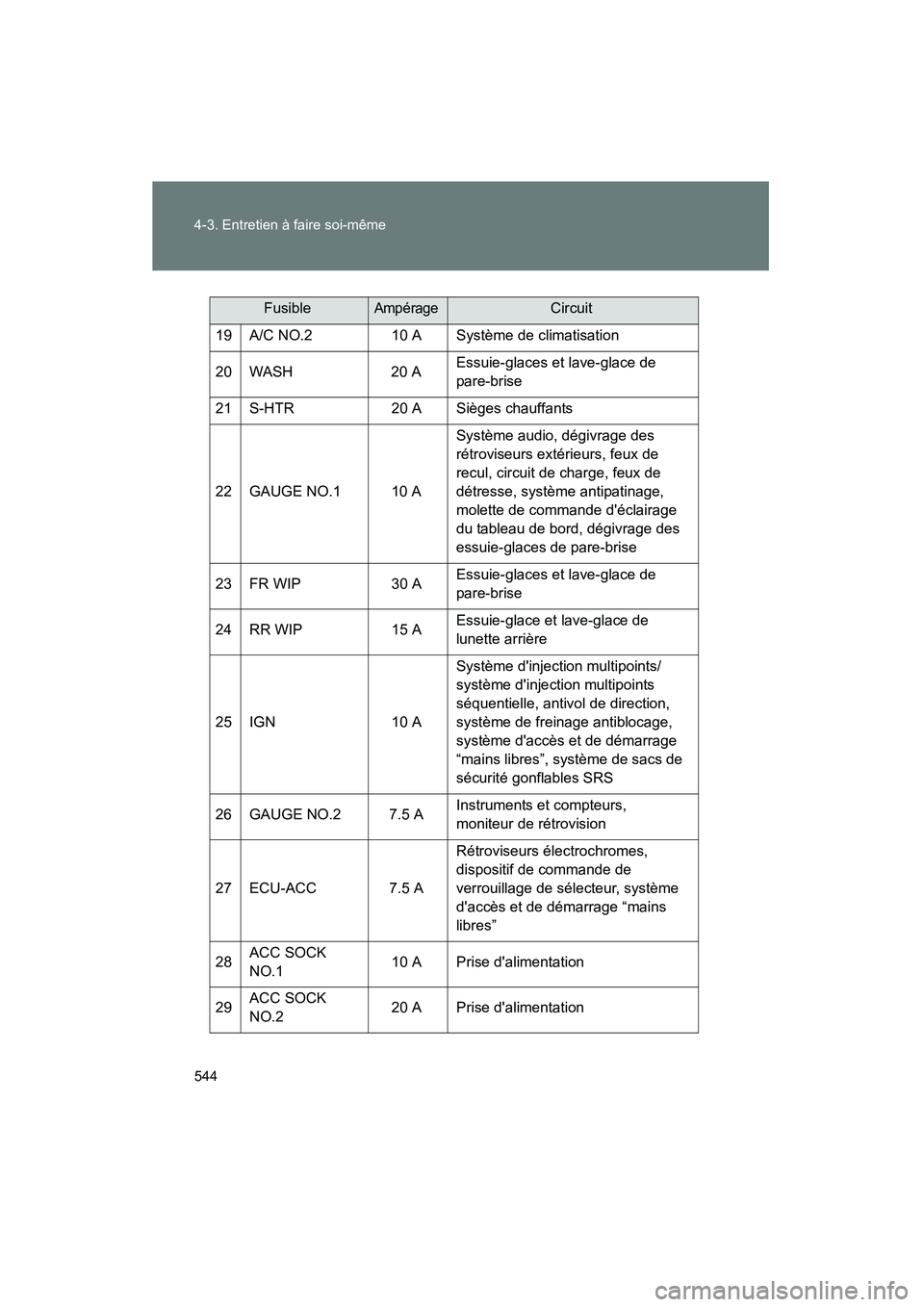

19 A/C NO.210 A Système de climatisation
20 WASH 20 AEssuie-glaces et lave-glace de
pare-brise
21 S-HTR 20 A Sièges chauffants
22 GAUGE NO.1 10 A Système audio, dégivrage des
rétroviseurs extérieurs, feux de
recul, circuit de charge, feux de
détresse, système antipatinage,
molette de commande d'éclairage
du tableau de bord, dégivrage des
essuie-glaces de pare-brise
23 FR WIP 30 AEssuie-glaces et lave-glace de
pare-brise
24 RR WIP 15 AEssuie-glace et lave-glace de
lunette arrière
25 IGN 10 ASystème d'injection multipoints/
système d'injection multipoints
séquentielle, antivol de direction,
système de freinage antiblocage,
système d'accès et de démarrage
“mains libres”, système de sacs de
sécurité gonflables SRS
26 GAUGE NO.2 7.5 A Instruments et compteurs,
moniteur de rétrovision
27 ECU-ACC 7.5 A Rétroviseurs électrochromes,
dispositif de commande de
verrouillage de sélecteur, système
d'accès et de démarrage “mains
libres”
28 ACC SOCK
NO.1 10 A Prise d'alimentation
29 ACC SOCK
NO.2 20 A Prise d'alimentation
FusibleAmpérageCircuit

545
4-3. Entretien à faire soi-même
4
Entretien et soin
Highlander_D

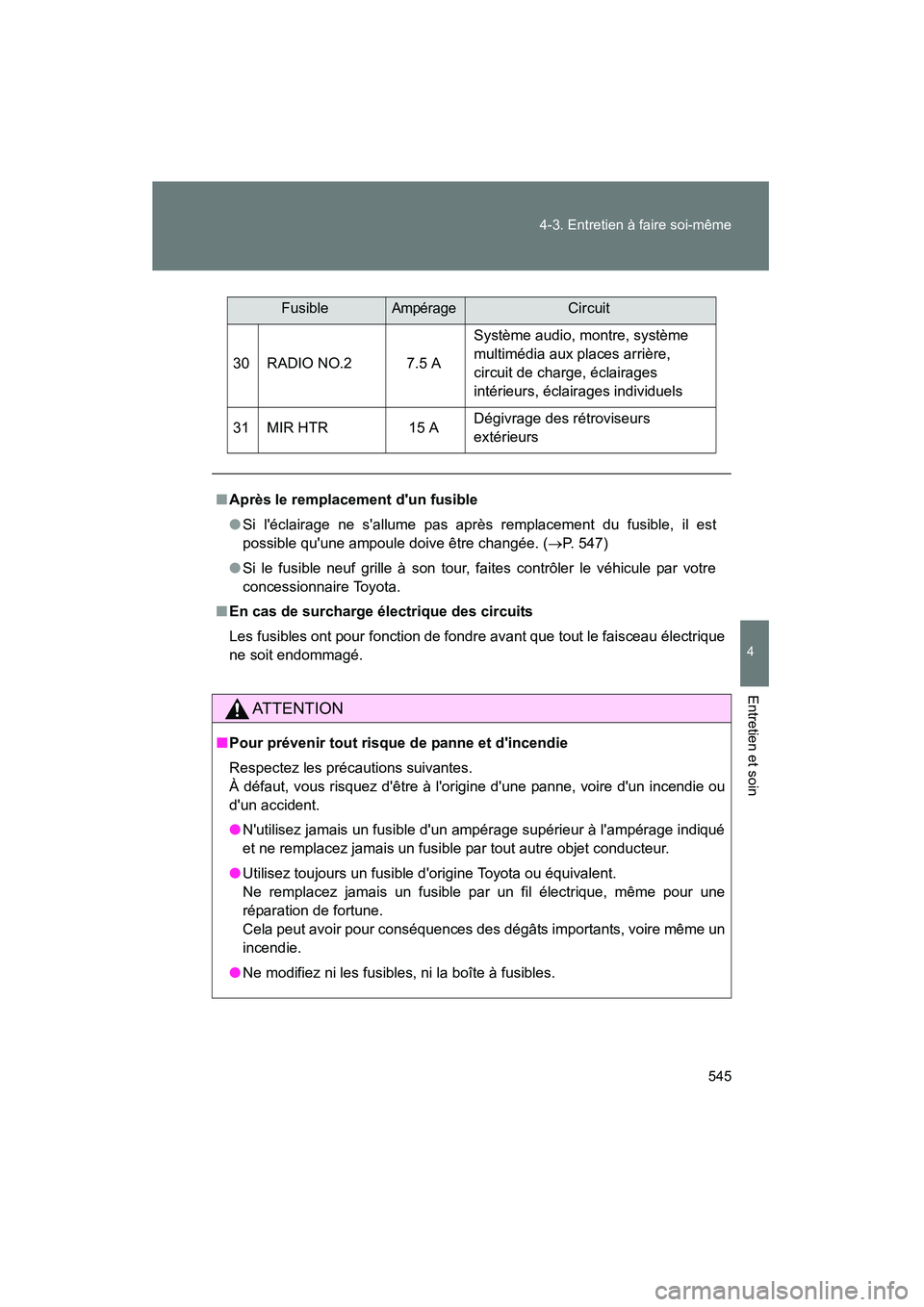

30 RADIO NO.2 7.5 A
Système audio, montre, système
multimédia aux places arrière,
circuit de charge, éclairages
intérieurs, éclairages individuels
31 MIR HTR 15 ADégivrage des rétroviseurs
extérieurs
■ Après le remplacement d'un fusible
● Si l'éclairage ne s'allume pas après remplacement du fusible, il est
possible qu'une ampoule doive être changée. ( →P. 547)
● Si le fusible neuf grille à son tour, faites contrôler le véhicule par votre
concessionnaire Toyota.
■ En cas de surcharge électrique des circuits
Les fusibles ont pour fonction de fondre avant que tout le faisceau électrique
ne soit endommagé.
ATTENTION
■Pour prévenir tout risque de panne et d'incendie
Respectez les précautions suivantes.
À défaut, vous risquez d'être à l'origine d'une panne, voire d'un incendie ou
d'un accident.
● N'utilisez jamais un fusible d'un ampérage supérieur à l'ampérage indiqué
et ne remplacez jamais un fusible par tout autre objet conducteur.
● Utilisez toujours un fusible d'origine Toyota ou équivalent.
Ne remplacez jamais un fusible par un fil électrique, même pour une
réparation de fortune.
Cela peut avoir pour conséquences des dégâts importants, voire même un
incendie.
● Ne modifiez ni les fusibles, ni la boîte à fusibles.
FusibleAmpérageCircuit

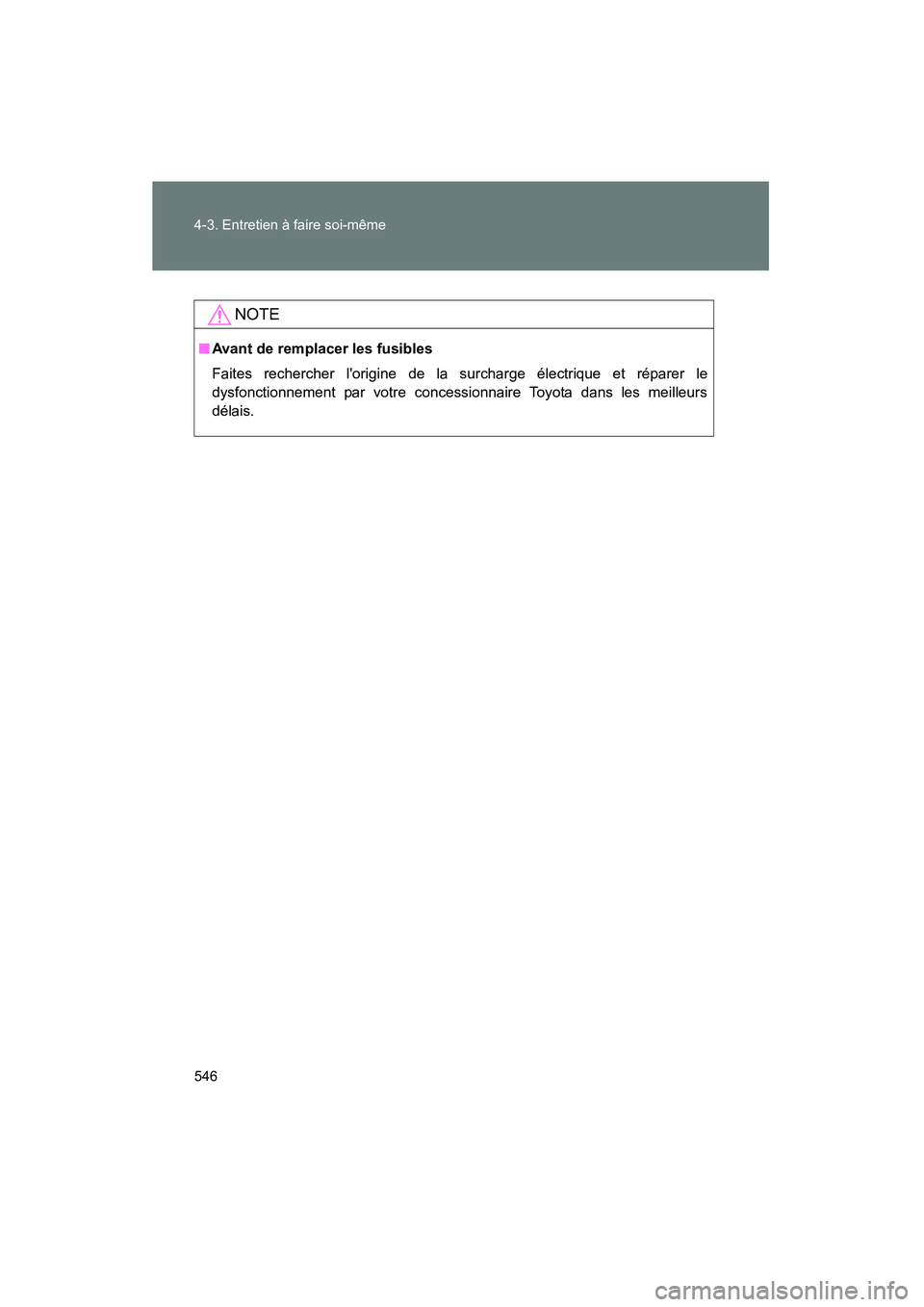

546 4-3. Entretien à faire soi-même
Highlander_D
NOTE
■Avant de remplacer les fusibles
Faites rechercher l'origine de la surcharge électrique et réparer le
dysfonctionnement par votre concessionnaire Toyota dans les meilleurs
délais.

547
4-3. Entretien à faire soi-même
4
Entretien et soin
Highlander_D

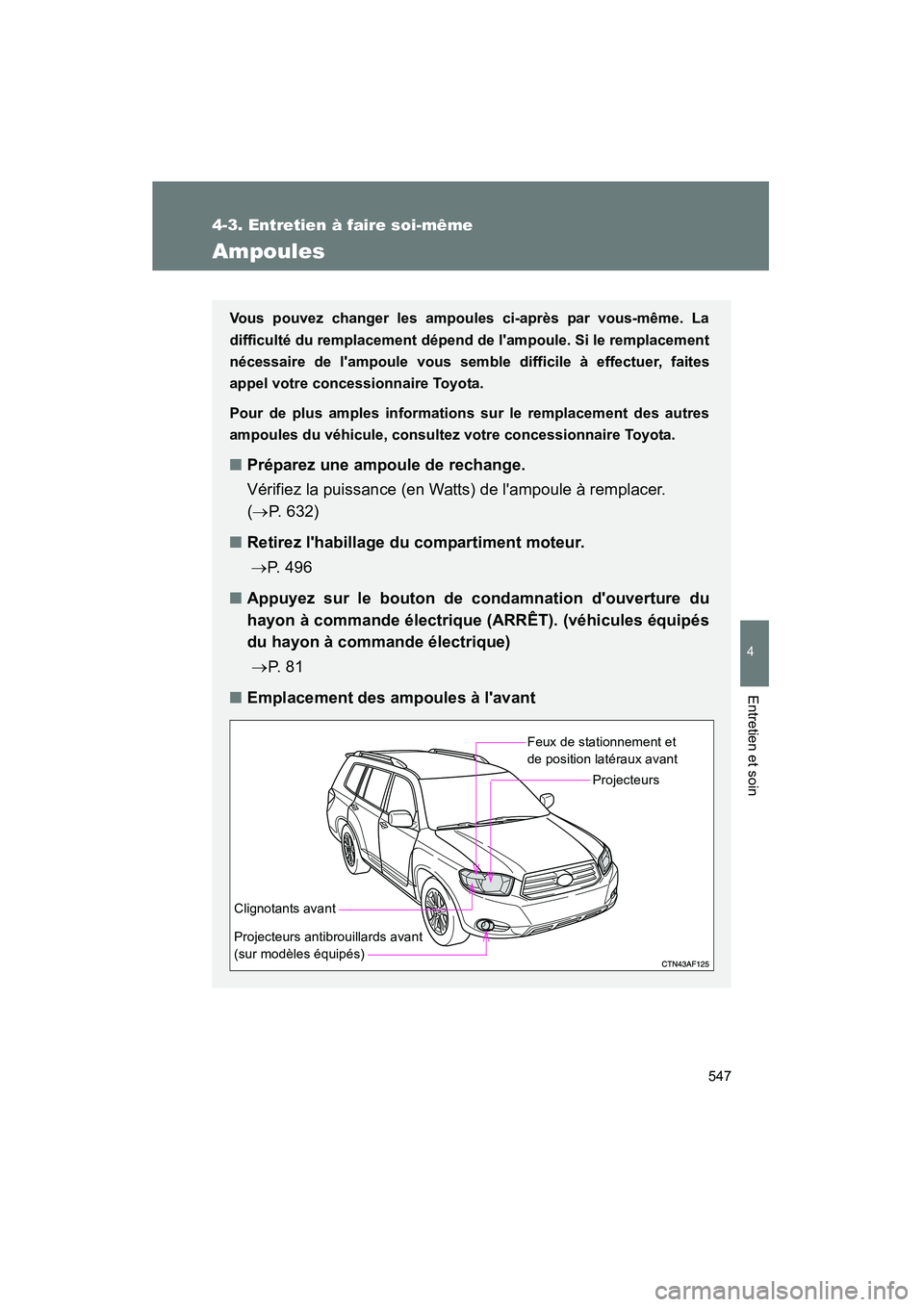

Ampoules
Vous pouvez changer les ampoules ci-après par vous-même. La
difficulté du remplacement dépend de l'ampoule. Si le remplacement
nécessaire de l'ampoule vous semble difficile à effectuer, faites
appel votre concessionnaire Toyota.
Pour de plus amples informations sur le remplacement des autres
ampoules du véhicule, consultez votre concessionnaire Toyota.
■Préparez une ampoule de rechange.
Vérifiez la puissance (en Watts) de l'ampoule à remplacer.
(→ P. 632)
■ Retirez l'habillage du compartiment moteur.
→ P. 4 9 6
■ Appuyez sur le bouton de condamnation d'ouverture du
hayon à commande électrique (ARRÊT). (véhicules équipés
du hayon à commande électrique)
→ P. 8 1
■ Emplacement des ampoules à l'avant
Projecteurs
Feux de stationnement et
de position latéraux avant
Projecteurs antibrouillards avant
(sur modèles équipés)
Clignotants avant

548 4-3. Entretien à faire soi-même
Highlander_D

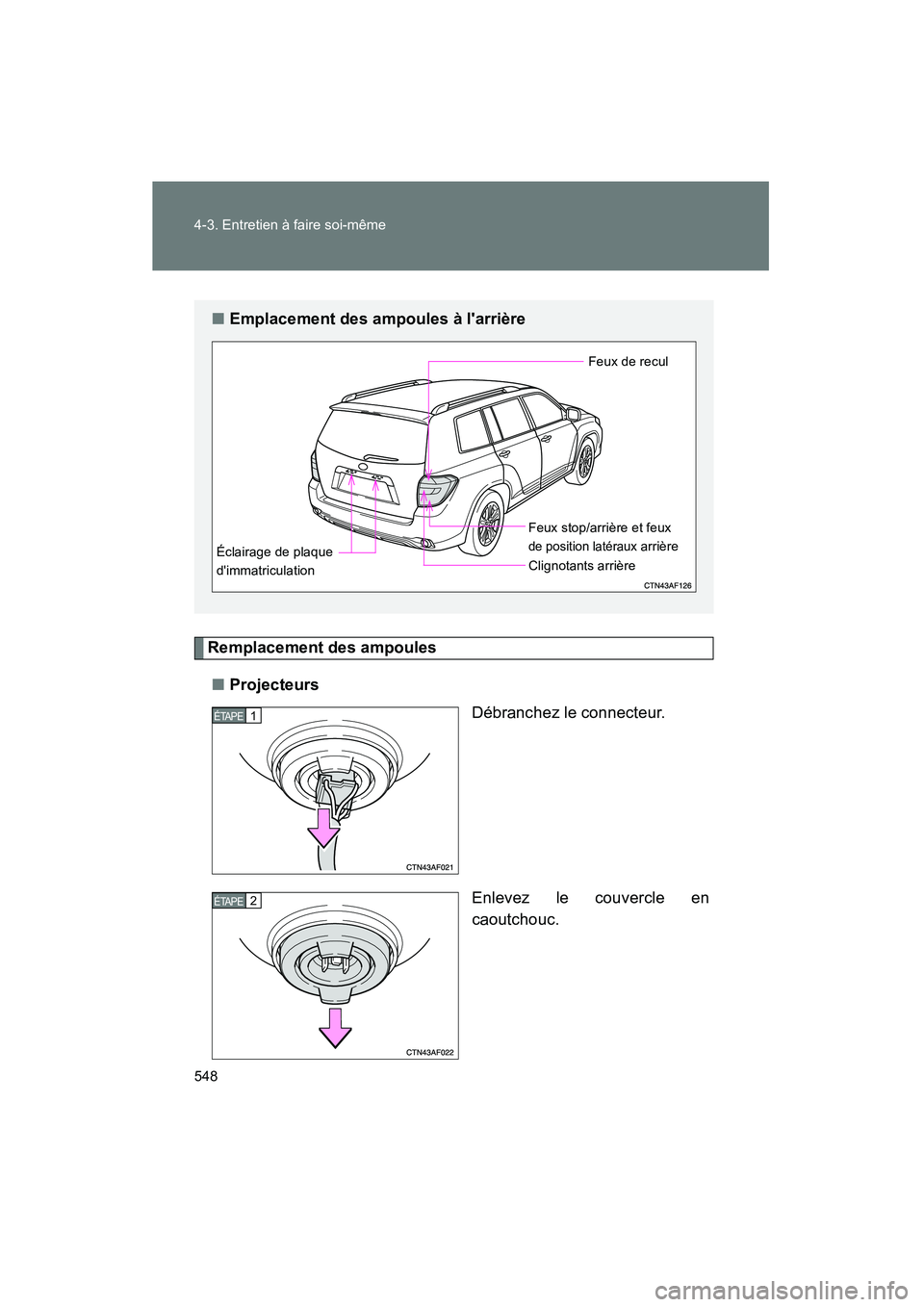

Remplacement des ampoules■ Projecteurs
Débranchez le connecteur.
Enlevez le couvercle en
caoutchouc.
■Emplacement des ampoules à l'arrière
Feux de recul
Clignotants arrière Feux stop/arrière et feux
de position latéraux arrièreÉclairage de plaque
d'immatriculation
1ÉTAPE
2ÉTAPE
