Page 291 of 747

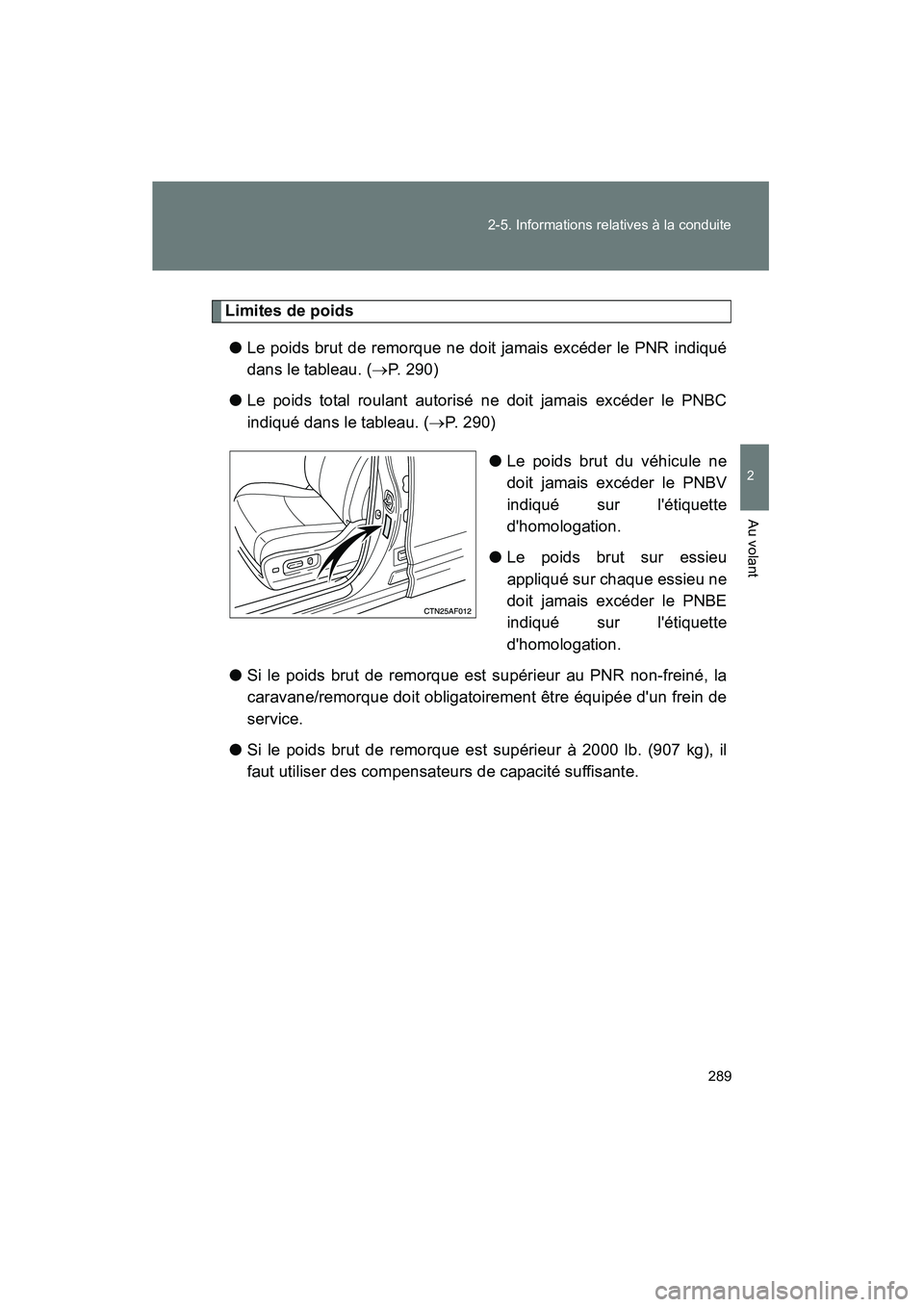

289
2-5. Informations relatives à la conduite
2
Au volant
Highlander_D
Limites de poids
● Le poids brut de remorque ne doit jamais excéder le PNR indiqué
dans le tableau. ( →P. 290)
● Le poids total roulant autorisé ne doit jamais excéder le PNBC
indiqué dans le tableau. ( →P. 290)
●Le poids brut du véhicule ne
doit jamais excéder le PNBV
indiqué sur l'étiquette
d'homologation.
● Le poids brut sur essieu
appliqué sur chaque essieu ne
doit jamais excéder le PNBE
indiqué sur l'étiquette
d'homologation.
● Si le poids brut de remorque est supérieur au PNR non-freiné, la
caravane/remorque doit obligatoirement être équipée d'un frein de
service.
● Si le poids brut de remorque est supérieur à 2000 lb. (907 kg), il
faut utiliser des compensateurs de capacité suffisante.
Page 292 of 747

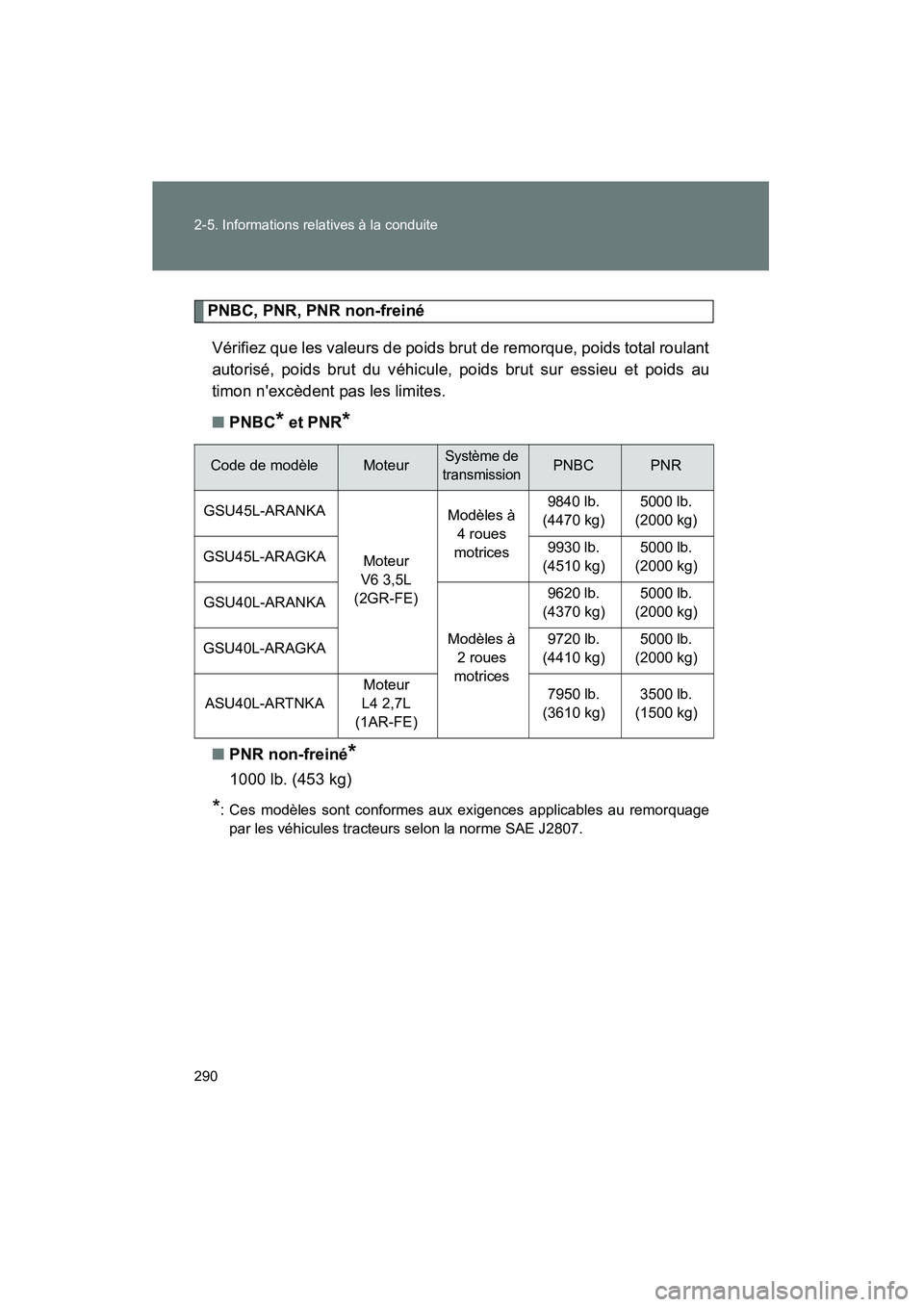

290 2-5. Informations relatives à la conduite
Highlander_D
PNBC, PNR, PNR non-freinéVérifiez que les valeurs de poids brut de remorque, poids total roulant
autorisé, poids brut du véhicule, poids brut sur essieu et poids au
timon n'excèdent pas les limites.
■ PNBC
* et PNR*
■PNR non-freiné*
1000 lb. (453 kg)
*: Ces modèles sont conformes aux exigences applicables au remorquage
par les véhicules tracteurs selon la norme SAE J2807.
Code de modèleMoteurSystème de
transmissionPNBCPNR
GSU45L-ARANKA
Moteur
V6 3,5L
(2GR-FE) Modèles à
4 roues
motrices 9840 lb.
(4470 kg) 5000 lb.
(2000 kg)
GSU45L-ARAGKA 9930 lb.
(4510 kg) 5000 lb.
(2000 kg)
GSU40L-ARANKA Modèles à 2 roues
motrices 9620 lb.
(4370 kg) 5000 lb.
(2000 kg)
GSU40L-ARAGKA 9720 lb.
(4410 kg) 5000 lb.
(2000 kg)
ASU40L-ARTNKA Moteur
L4 2,7L
(1AR-FE) 7950 lb.
(3610 kg) 3500 lb.
(1500 kg)
Page 293 of 747

291
2-5. Informations relatives à la conduite
2
Au volant
Highlander_D

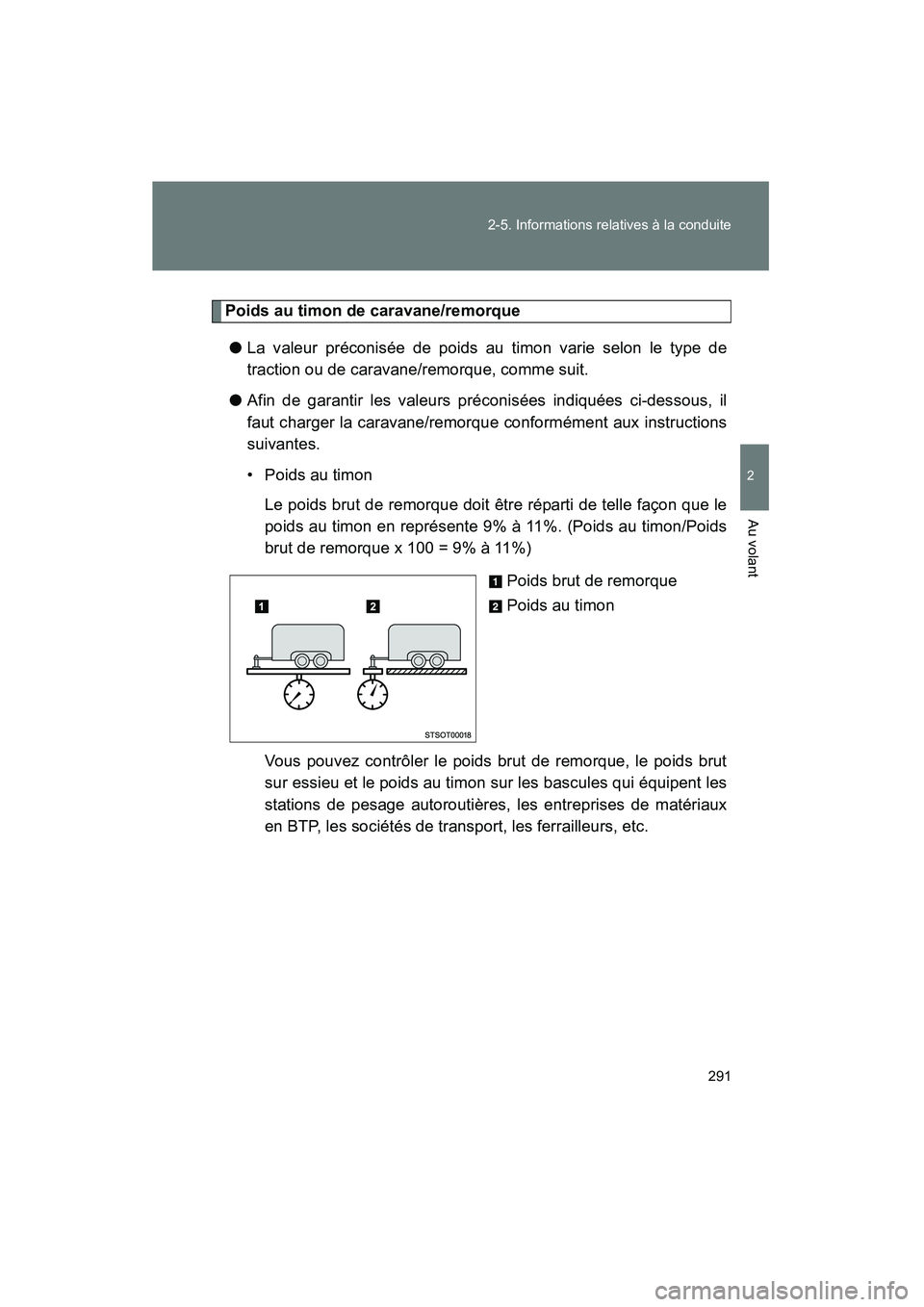

Poids au timon de caravane/remorque
● La valeur préconisée de poids au timon varie selon le type de
traction ou de caravane/remorque, comme suit.
● Afin de garantir les valeurs préconisées indiquées ci-dessous, il
faut charger la caravane/remorque conformément aux instructions
suivantes.
• Poids au timon
Le poids brut de remorque doit être réparti de telle façon que le
poids au timon en représente 9% à 11%. (Poids au timon/Poids
brut de remorque x 100 = 9% à 11%)
Poids brut de remorque
Poids au timon
Vous pouvez contrôler le poids brut de remorque, le poids brut
sur essieu et le poids au timon sur les bascules qui équipent les
stations de pesage autoroutières, les entreprises de matériaux
en BTP, les sociétés de transport, les ferrailleurs, etc.
Page 294 of 747

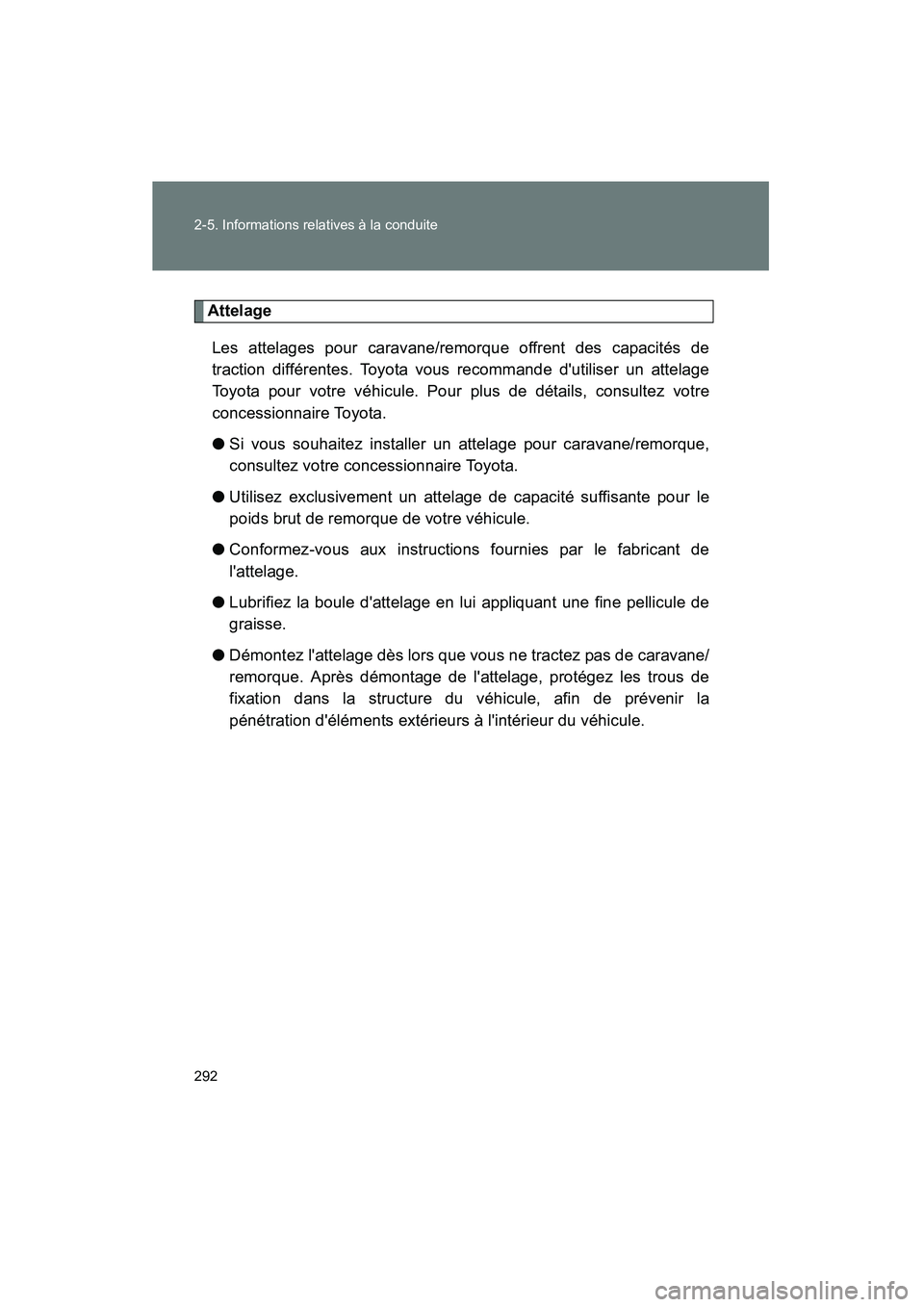

292 2-5. Informations relatives à la conduite
Highlander_D
AttelageLes attelages pour caravane/remorque offrent des capacités de
traction différentes. Toyota vous recommande d'utiliser un attelage
Toyota pour votre véhicule. Pour plus de détails, consultez votre
concessionnaire Toyota.
● Si vous souhaitez installer un attelage pour caravane/remorque,
consultez votre concessionnaire Toyota.
● Utilisez exclusivement un attelage de capacité suffisante pour le
poids brut de remorque de votre véhicule.
● Conformez-vous aux instructions fournies par le fabricant de
l'attelage.
● Lubrifiez la boule d'attelage en lui appliquant une fine pellicule de
graisse.
● Démontez l'attelage dès lors que vous ne tractez pas de caravane/
remorque. Après démontage de l'attelage, protégez les trous de
fixation dans la structure du véhicule, afin de prévenir la
pénétration d'éléments extérieurs à l'intérieur du véhicule.
Page 295 of 747

293
2-5. Informations relatives à la conduite
2
Au volant
Highlander_D

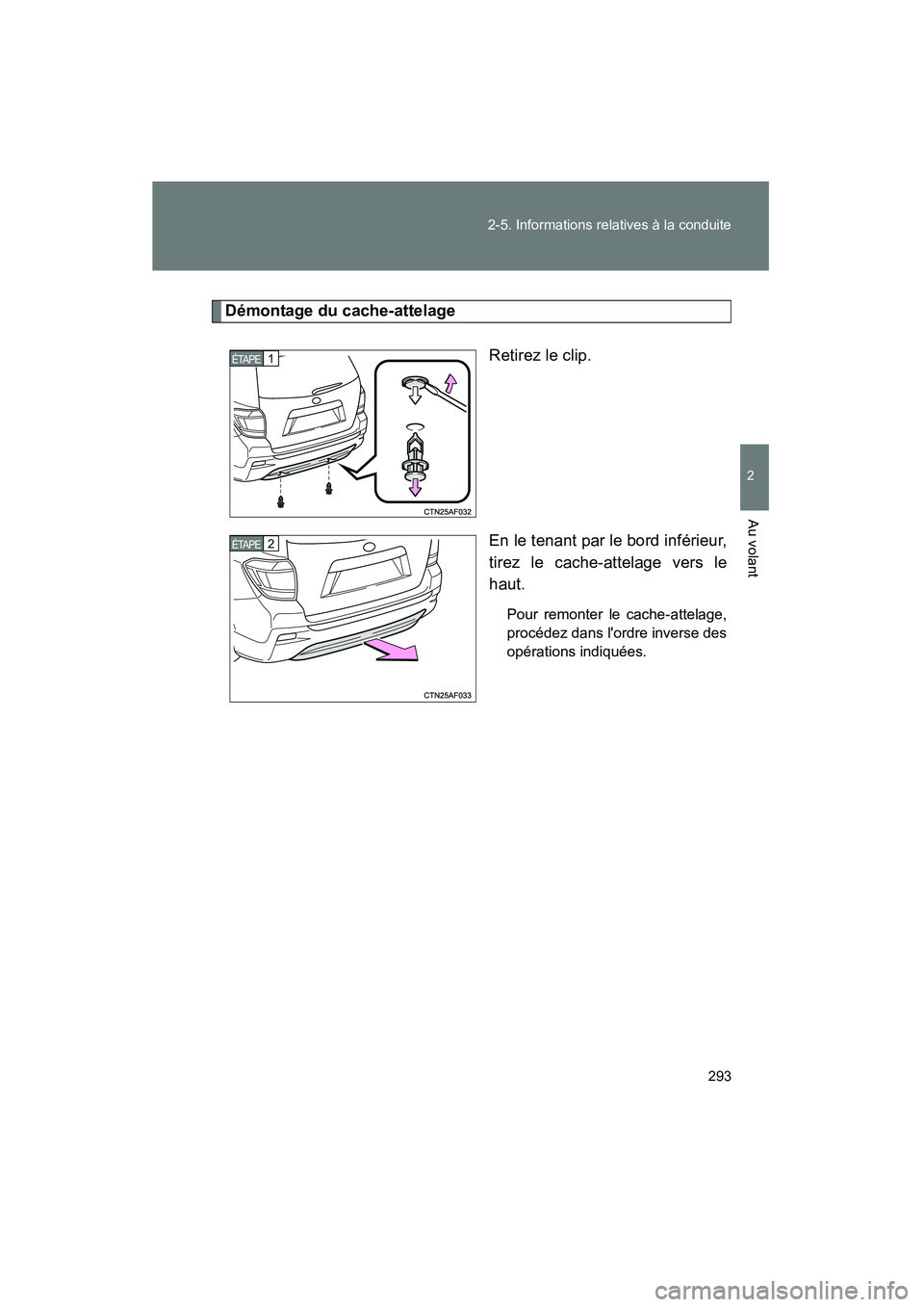

Démontage du cache-attelage
Retirez le clip.
En le tenant par le bord inférieur,
tirez le cache-attelage vers le
haut.
Pour remonter le cache-attelage,
procédez dans l'ordre inverse des
opérations indiquées.
1ÉTAPE
2ÉTAPE
Page 296 of 747

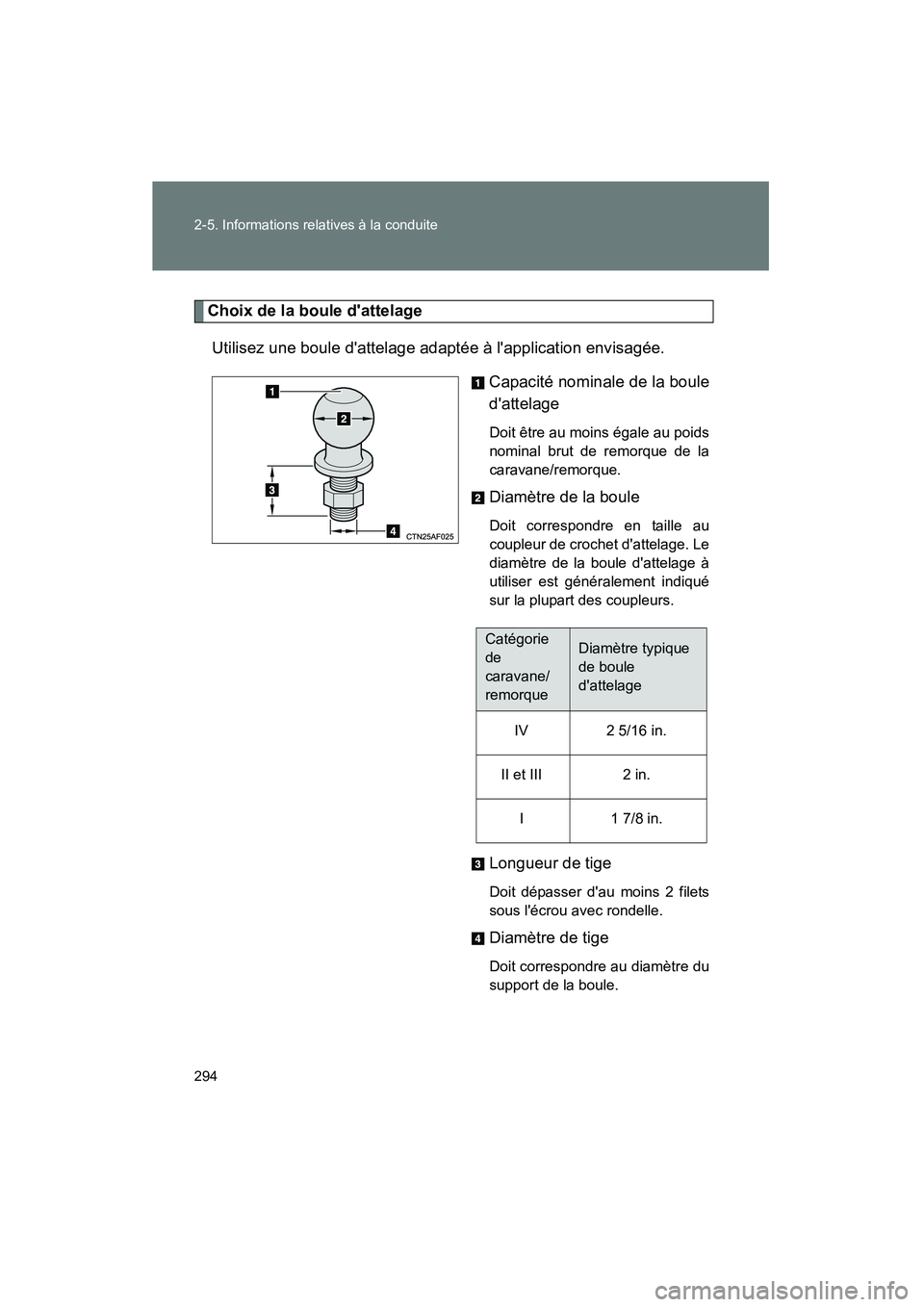

294 2-5. Informations relatives à la conduite
Highlander_D
Choix de la boule d'attelageUtilisez une boule d'attelage adaptée à l'application envisagée. Capacité nominale de la boule
d'attelage
Doit être au moins égale au poids
nominal brut de remorque de la
caravane/remorque.
Diamètre de la boule
Doit correspondre en taille au
coupleur de crochet d'attelage. Le
diamètre de la boule d'attelage à
utiliser est généralement indiqué
sur la plupart des coupleurs.
Longueur de tige
Doit dépasser d'au moins 2 filets
sous l'écrou avec rondelle.
Diamètre de tige
Doit correspondre au diamètre du
support de la boule.
Catégorie
de
caravane/
remorqueDiamètre typique
de boule
d'attelage
IV 2 5/16 in.
II et III 2 in. I 1 7/8 in.
Page 297 of 747

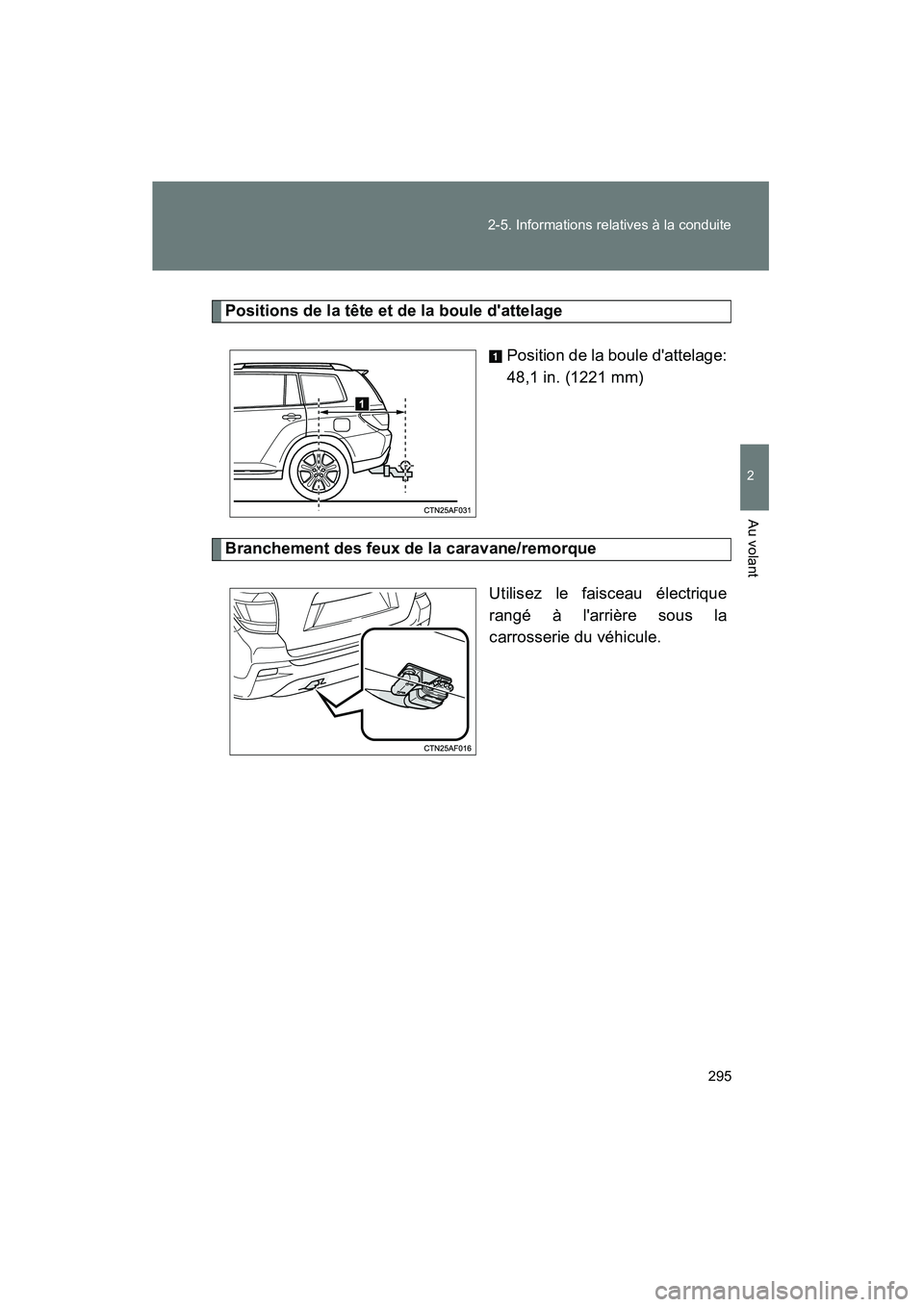

295
2-5. Informations relatives à la conduite
2
Au volant
Highlander_D
Positions de la tête et de la boule d'attelage
Position de la boule d'attelage:
48,1 in. (1221 mm)
Branchement des feux de la caravane/remorque
Utilisez le faisceau électrique
rangé à l'arrière sous la
carrosserie du véhicule.
Page 298 of 747

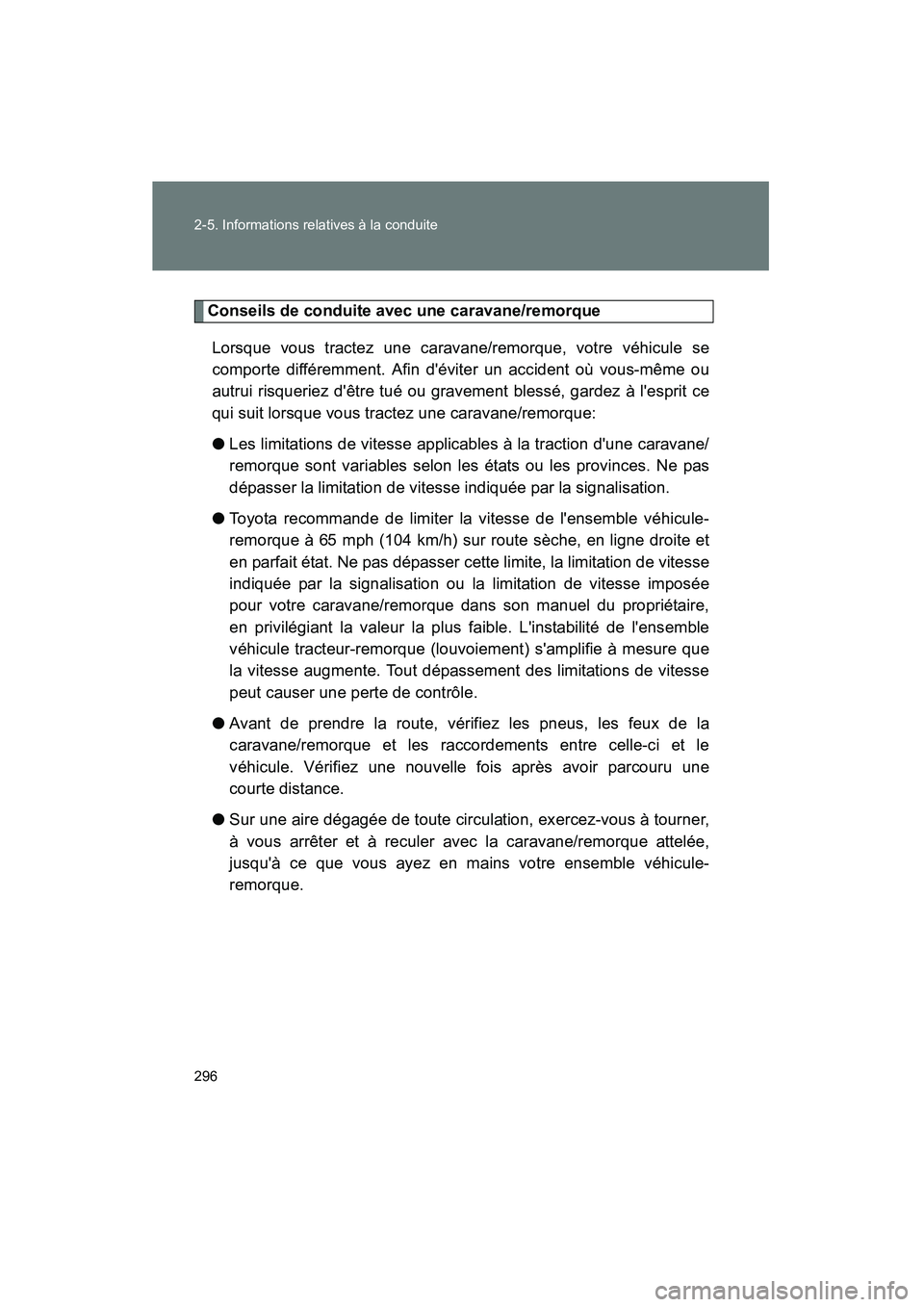

296 2-5. Informations relatives à la conduite
Highlander_D
Conseils de conduite avec une caravane/remorqueLorsque vous tractez une caravane/remorque, votre véhicule se
comporte différemment. Afin d'éviter un accident où vous-même ou
autrui risqueriez d'être tué ou gravement blessé, gardez à l'esprit ce
qui suit lorsque vous tractez une caravane/remorque:
● Les limitations de vitesse applicables à la traction d'une caravane/
remorque sont variables selon les états ou les provinces. Ne pas
dépasser la limitation de vitesse indiquée par la signalisation.
● Toyota recommande de limiter la vitesse de l'ensemble véhicule-
remorque à 65 mph (104 km/h) sur route sèche, en ligne droite et
en parfait état. Ne pas dépasser cette limite, la limitation de vitesse
indiquée par la signalisation ou la limitation de vitesse imposée
pour votre caravane/remorque dans son manuel du propriétaire,
en privilégiant la valeur la plus faible. L'instabilité de l'ensemble
véhicule tracteur-remorque (louvoiement) s'amplifie à mesure que
la vitesse augmente. Tout dépassement des limitations de vitesse
peut causer une perte de contrôle.
● Avant de prendre la route, vérifiez les pneus, les feux de la
caravane/remorque et les raccordements entre celle-ci et le
véhicule. Vérifiez une nouvelle fois après avoir parcouru une
courte distance.
● Sur une aire dégagée de toute circulation, exercez-vous à tourner,
à vous arrêter et à reculer avec la caravane/remorque attelée,
jusqu'à ce que vous ayez en mains votre ensemble véhicule-
remorque.
Page 299 of 747

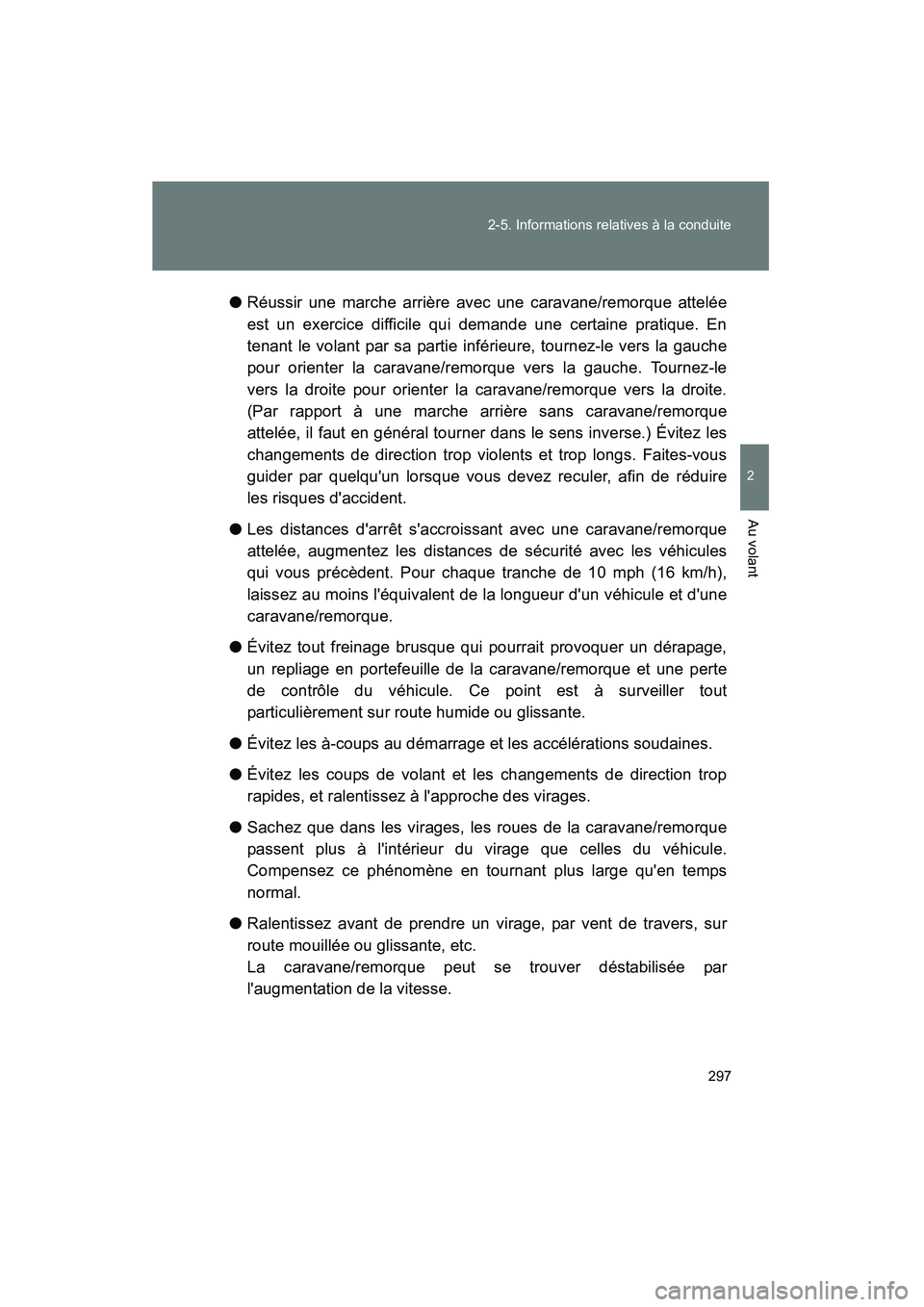

297
2-5. Informations relatives à la conduite
2
Au volant
Highlander_D
●
Réussir une marche arrière avec une caravane/remorque attelée
est un exercice difficile qui demande une certaine pratique. En
tenant le volant par sa partie inférieure, tournez-le vers la gauche
pour orienter la caravane/remorque vers la gauche. Tournez-le
vers la droite pour orienter la caravane/remorque vers la droite.
(Par rapport à une marche arrière sans caravane/remorque
attelée, il faut en général tourner dans le sens inverse.) Évitez les
changements de direction trop violents et trop longs. Faites-vous
guider par quelqu'un lorsque vous devez reculer, afin de réduire
les risques d'accident.
● Les distances d'arrêt s'accroissant avec une caravane/remorque
attelée, augmentez les distances de sécurité avec les véhicules
qui vous précèdent. Pour chaque tranche de 10 mph (16 km/h),
laissez au moins l'équivalent de la longueur d'un véhicule et d'une
caravane/remorque.
● Évitez tout freinage brusque qui pourrait provoquer un dérapage,
un repliage en portefeuille de la caravane/remorque et une perte
de contrôle du véhicule. Ce point est à surveiller tout
particulièrement sur route humide ou glissante.
● Évitez les à-coups au démarrage et les accélérations soudaines.
● Évitez les coups de volant et les changements de direction trop
rapides, et ralentissez à l'approche des virages.
● Sachez que dans les virages, les roues de la caravane/remorque
passent plus à l'intérieur du virage que celles du véhicule.
Compensez ce phénomène en tournant plus large qu'en temps
normal.
● Ralentissez avant de prendre un virage, par vent de travers, sur
route mouillée ou glissante, etc.
La caravane/remorque peut se trouver déstabilisée par
l'augmentation de la vitesse.
Page 300 of 747

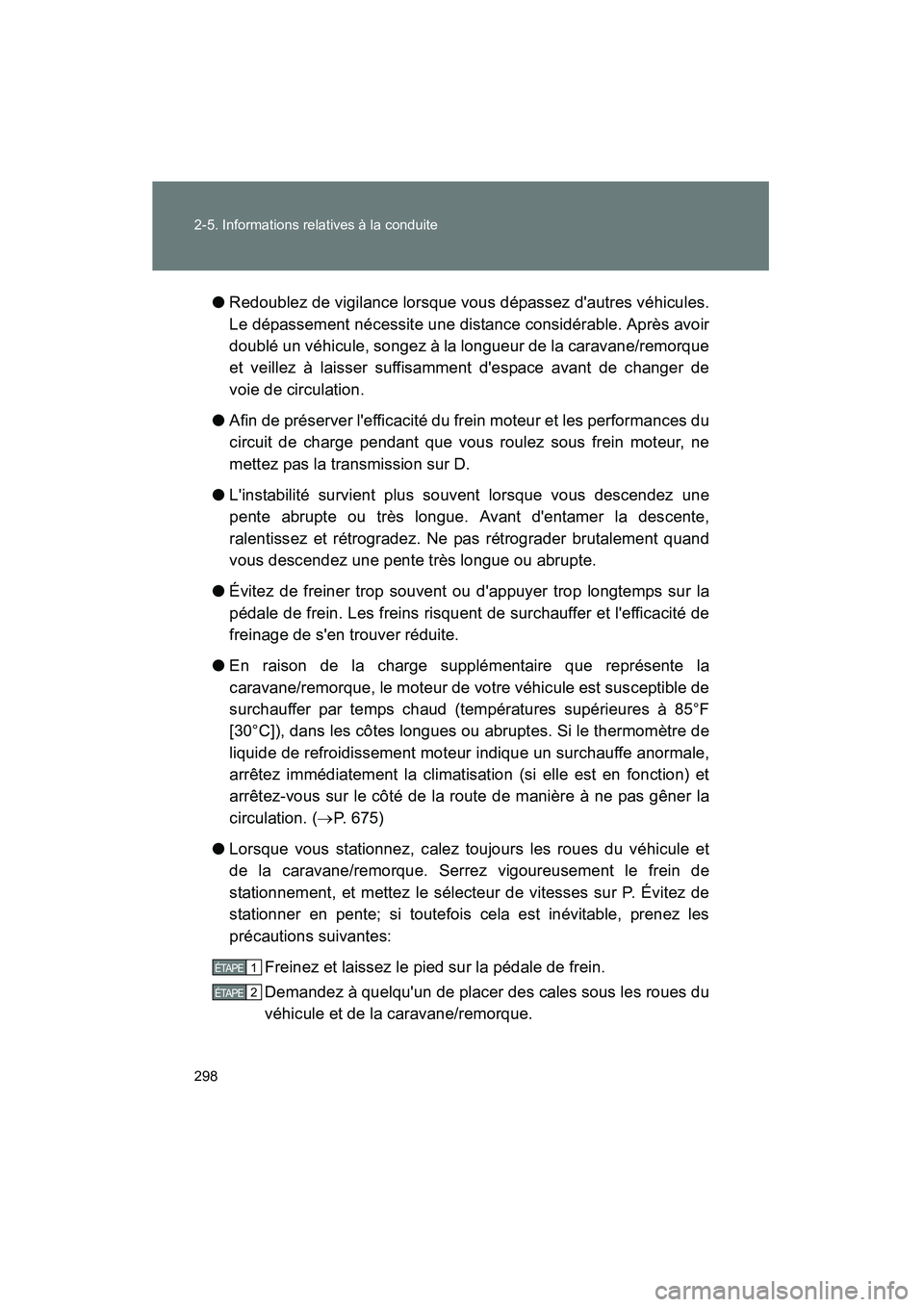

298 2-5. Informations relatives à la conduite
Highlander_D●
Redoublez de vigilance lorsque vous dépassez d'autres véhicules.
Le dépassement nécessite une distance considérable. Après avoir
doublé un véhicule, songez à la longueur de la caravane/remorque
et veillez à laisser suffisamment d'espace avant de changer de
voie de circulation.
● Afin de préserver l'efficacité du frein moteur et les performances du
circuit de charge pendant que vous roulez sous frein moteur, ne
mettez pas la transmission sur D.
● L'instabilité survient plus souvent lorsque vous descendez une
pente abrupte ou très longue. Avant d'entamer la descente,
ralentissez et rétrogradez. Ne pas rétrograder brutalement quand
vous descendez une pente très longue ou abrupte.
● Évitez de freiner trop souvent ou d'appuyer trop longtemps sur la
pédale de frein. Les freins risquent de surchauffer et l'efficacité de
freinage de s'en trouver réduite.
● En raison de la charge supplémentaire que représente la
caravane/remorque, le moteur de votre véhicule est susceptible de
surchauffer par temps chaud (températures supérieures à 85°F
[30°C]), dans les côtes longues ou abruptes. Si le thermomètre de
liquide de refroidissement moteur indique un surchauffe anormale,
arrêtez immédiatement la climatisation (si elle est en fonction) et
arrêtez-vous sur le côté de la route de manière à ne pas gêner la
circulation. ( →P. 675)
● Lorsque vous stationnez, calez toujours les roues du véhicule et
de la caravane/remorque. Serrez vigoureusement le frein de
stationnement, et mettez le sélecteur de vitesses sur P. Évitez de
stationner en pente; si toutefois cela est inévitable, prenez les
précautions suivantes:
Freinez et laissez le pied sur la pédale de frein.
Demandez à quelqu'un de placer des cales sous les roues du
véhicule et de la caravane/remorque.
1ÉTAPE
2ÉTAPE
