TOYOTA HIGHLANDER 2020 Instructieboekje (in Dutch)

331
4
4-5. Gebruik van de ondersteunende systemen
Rijden
HIGHLANDER HV_EE
●Er is een andere auto uitgerust met Par-
king Assist-sensoren in de nabije omge-
ving.
●Een sensor is bedekt met een waterfilm of
er is sprake van zware regenval.
●Als een sensor wordt geraakt door een
grote hoeveelheid water, zoals bij het rij-
den op een overstroomde weg.
●Als de auto sterk naar één kant helt.
●De auto nadert een hoge of gebogen
stoeprand.
●Als het object zich te dicht bij de sensor
bevindt.
■Objecten die mogelijk niet goed worden
gesignaleerd
Door de vorm van het object kan de sensor
het mogelijk niet signaleren. Let goed op bij
de volgende objecten:
●Kabels, hekken, touwen, enz.
●Katoen, sneeuw en andere materialen die
geluidsgolven absorberen
●Zeer hoekige objecten
●Lage objecten
●Hoge obstakels waarbij het bovenste deel
uitsteekt in de richting van uw auto
Mogelijk worden mensen die bepaalde soor-
ten kleding dragen niet gesignaleerd.
■Aanpassen van het zoemervo-
lume
Het zoemervolume kan worden aange-
past op het mult i-informatiedisplay.
Wijzig de instellingen met behulp van
de bedieningstoetsen van het instru-
mentenpaneel. ( →Blz. 112)
1 Druk op of om te
selecteren.
2 Druk op of om te
selecteren en houd vervolgens
ingedrukt. 3
Selecteer het volume en druk ver-
volgens op .
Elke keer dat de toets wordt ingedrukt, wij-
zigt het volume tussen 1, 2 en 3.
■Tijdelijk dempen van het geluid
van een zoemer
Op het multi-info rmatiedisplay wordt
een toets MUTE weergegeven wanneer
een object wordt gesignaleerd. Druk op
om het geluid van de zoemer te
dempen.
In de volgende gevallen wordt het dem-
pen automatisch geannuleerd:
 Als de stand van de selectiehendel
wordt gewijzigd.
 Als de rijsnelheid hoger wordt dan
een bepaalde snelheid.
 Als er een storing in een sensor aan-
wezig is of het systeem tijdelijk niet
kan worden gebruikt.
 Als de actieve functie handmatig
wordt uitgeschakeld.
 Het contact wordt UIT gezet.
Instellen van het
zoemervolume
HIGHLANDER-HYBRID_OM_Europe_OM48G42E.book Page 331 Thursday, September 3, 2020 8:42 AM

3324-5. Gebruik van de ondersteunende systemen
HIGHLANDER HV_EE
■Detectiebereik van de sensoren Ongeveer 100 cm
Ongeveer 150 cm
Ongeveer 60 cm
Het schema toont het detectiebereik van de
sensoren. Houd er rekening mee dat de sen-
soren geen objecten kunnen signaleren die
zich extreem dicht bij de auto bevinden.
Het bereik van de sensoren kan verschillend
zijn, afhankelijk van
bijvoorbeeld de vorm
van het object.
■Multi-informatiedisplay, head-up di splay (indien aanwezig) en scherm
audiosysteem
Wanneer er een obstakel wordt gesignaleerd door een sensor, wordt de globale
afstand tot het obstakel weergegeven op he t multi-informatiedisplay, het scherm
van het audiosysteem en het head-up displa y (indien aanwezig). (Als de afstand tot
het object klein wordt, gaan de afst andssegmenten mogelijk knipperen.)
 Globale afstand tot object: 150 cm - 60 cm
* (binnenste sensor achter)
*: Functie automatisch dempen z oemer is ingeschakeld. (→Blz. 334)
 Globale afstand tot object: 100 cm - 60 cm* (binnenste sensor voor)
*: Functie automatisch dempen z oemer is ingeschakeld. (→Blz. 334)
Weergave sensorsignalering,
afstand tot object
Multi-informatiedisplayScherm audiosysteemHead-up display
Multi-informatiedisplayScherm audiosysteemHead-up display
HIGHLANDER-HYBRID_OM_Europe_OM48G42E.book Page 332 Thursday, September 3, 2020 8:42 AM

333
4
4-5. Gebruik van de ondersteunende systemen
Rijden
HIGHLANDER HV_EE


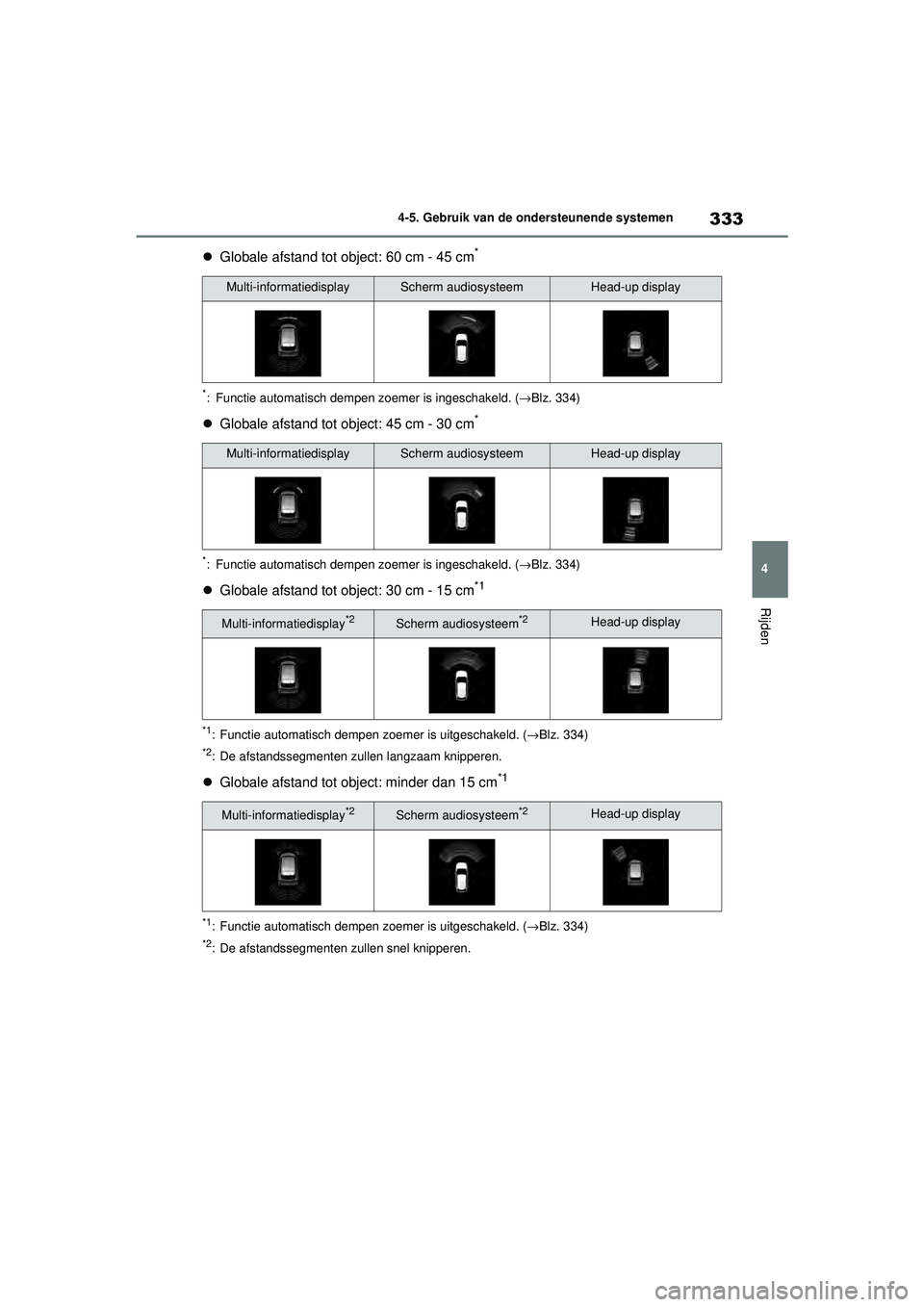

Globale afstand tot ob ject: 60 cm - 45 cm*
*: Functie automatisch dempen z oemer is ingeschakeld. (→Blz. 334)
 Globale afstand tot ob ject: 45 cm - 30 cm*
*: Functie automatisch dempen z oemer is ingeschakeld. (→Blz. 334)
 Globale afstand tot ob ject: 30 cm - 15 cm*1
*1: Functie automatisch dempen zoem er is uitgeschakeld. (→Blz. 334)
*2: De afstandssegmenten zullen langzaam knipperen.
 Globale afstand tot object: minder dan 15 cm*1
*1: Functie automatisch dempen zoem er is uitgeschakeld. (→Blz. 334)
*2: De afstandssegmenten zullen snel knipperen.
Multi-informatiedisplayScherm audiosysteemHead-up display
Multi-informatiedisplayScherm audiosysteemHead-up display
Multi-informatiedisplay*2Scherm audiosysteem*2Head-up display
Multi-informatiedisplay*2Scherm audiosysteem*2Head-up display
HIGHLANDER-HYBRID_OM_Europe_OM48G42E.book Page 333 Thursday, September 3, 2020 8:42 AM

3344-5. Gebruik van de ondersteunende systemen
HIGHLANDER HV_EE
■Werking zoemer en afstand tot
een object
Een zoemer klinkt als de sensoren in
werking zijn.
 De geluidssignalen volgen elkaar
sneller op naarmate de auto dichter
bij het object komt. Als de auto het
obstakel genaderd is tot ongeveer
30cm, klinkt de zoemer continu.
 Als er gelijktijdig 2 of meer objecten
worden gesignaleerd, klinkt de zoe-
mer voor het dichtstbijzijnde object.
Als een of meer objecten dichter bij
de auto komen dan ongeveer 30 cm,
klinkt er een langdurig piepsignaal,
gevolgd door elkaar snel opvolgende
piepsignalen.
 Functie automatisch dempen zoe-
mer: Als, terwijl de zoemer klinkt, de
afstand tussen de auto en het gesig-
naleerde object niet kleiner wordt,
wordt de zoemer automatisch
gedempt. (Als de afstand tussen de
auto en het object echter 30 cm of
minder is, werkt de functie niet.)
Het geluidsvolume van de zoemer kan
worden gewijzigd. ( →Blz. 331)
Bedieningstoetsen instrumentenpa-
neel
Inschakelen/uitschakelen van de RCTA.
Wanneer de RCTA wordt uitgeschakeld,
gaat het controlelampje RCTA OFF bran-
den.
Indicatoren in buitenspiegel
Wanneer een auto wordt gesignaleerd die
van rechts of links achter nadert, gaan de
indicatoren in beide buitenspiegels knippe-
ren.
RCTA (Rear Crossing
Traffic Alert)
De RCTA gebruikt de radarsenso-
ren opzij achter van de BSM in de
achterbumper. Deze functie is
bedoeld om de bestuurder te hel-
pen gebieden te controleren die bij
het achteruitrijden niet goed zicht-
baar zijn.
Systeemonderdelen
HIGHLANDER-HYBRID_OM_Europe_OM48G42E.book Page 334 Thursday, September 3, 2020 8:42 AM

335
4
4-5. Gebruik van de ondersteunende systemen
Rijden
HIGHLANDER HV_EE
Scherm audiosysteem
Wanneer een auto wordt gesignaleerd die
van rechts of links achter nadert, wordt het
RCTA-icoon (
→Blz. 337) voor de desbetref-
fende zijde weergegeven op het scherm van
het audiosysteem. In deze afbeelding wordt
een voorbeeld getoond van auto's die van
zowel links als rechts achter naderen.
RCTA-zoemer
Wanneer een auto wordt gesignaleerd die
van rechts of links achter nadert, klinkt er
een zoemer.
Gebruik de bedieningstoetsen van het
instrumentenpaneel om de RCTA in of
uit te schakelen. ( →Blz. 112)
1 Druk op of om te
selecteren.
2 Druk op of om RCTA te
selecteren en druk vervolgens op
.
Wanneer de RCTA wordt uitgeschakeld,
gaat het controlelampje RCTA OFF
(→ Blz. 102) op het multi-informatiedisplay
branden. (Telkens wanneer het contact UIT
en weer AAN wordt gezet, wordt de RCTA
automatisch ingeschakeld.)
■Zichtbaarheid van de indicatoren in de
buitenspiegels
Mogelijk zijn de indicatoren in de buitenspie-
gels bij fel zonlicht niet goed te zien.
■Hoorbaarheid van de RCTA-zoemer
De RCTA-zoemer komt mogelijk moeilijk
boven harde geluiden uit, zoals wanneer het
volume van het audiosysteem hoog staat.
■Wanneer “Rear Cross Traffic Alert
Unavailable” (Rear Cross Traffic Alert
niet beschikbaar) wordt weergegeven
op het multi-informatiedisplay
Er zit mogelijk water, ijs, sneeuw, modder,
enz. rond de sensoren in de achterbumper.
( → Blz. 324) Wanneer het water, het ijs, de
sneeuw, de modder, enz. rondom de senso-
ren in de achterbumper wordt verwijderd,
moet het systeem weer normaal gaan wer-
ken.
Ook werkt de functie mogelijk niet normaal bij
extreem warm of koud weer.
■Radarsensoren opzij achter
→ Blz. 324
Inschakelen/uitschakelen
van de RCTA
WAARSCHUWING
■Waarschuwingen met betrekking tot
het gebruik van de functie
De bestuurder is zelf verantwoordelijk voor
een veilig rijgedrag. Rijd altijd veilig en
houd rekening met de omgeving.
De RCTA is slechts een aanvullende func-
tie die de bestuurder waarschuwt wanneer
er een auto van rechts of links achter de
auto nadert. Aangezien de RCTA onder
bepaalde omstandigheden mogelijk niet
goed werkt, dient de bestuurder altijd zelf
visueel de veiligheid te controleren. Wan-
neer u te veel op deze functie vertrouwt,
kan dit leiden tot een ongeval met ernstig
letsel tot gevolg.
OPMERKING
■Voordat u de RCTA gebruikt
Plaats geen voorwerpen in de buurt van
de sensoren.
HIGHLANDER-HYBRID_OM_Europe_OM48G42E.book Page 335 Thursday, September 3, 2020 8:42 AM

3364-5. Gebruik van de ondersteunende systemen
HIGHLANDER HV_EE
■Aanpassen van het zoemervo-
lume
Het zoemervolume kan worden aange-
past op het mult i-informatiedisplay.
Wijzig de instellingen met behulp van
de bedieningstoetsen van het instru-
mentenpaneel. ( →Blz. 112)
1 Druk op of om te
selecteren.
2 Druk op of om RCTA te
selecteren en houd vervolgens
ingedrukt.
3 Selecteer het volume en druk ver-
volgens op .
Elke keer dat de toets wordt ingedrukt, wij-
zigt het volume tussen 1, 2 en 3.
■Tijdelijk dempen van het geluid
van een zoemer
Op het multi-info rmatiedisplay wordt
een toets MUTE weergegeven wanneer
een object wordt gesignaleerd. Druk op
om het geluid van de zoemer te
dempen.
In de volgende gevallen wordt het dem-
pen automatisch geannuleerd:
 Als de stand van de selectiehendel
wordt gewijzigd.
 Als de rijsnelheid hoger wordt dan
een bepaalde snelheid.
 Als de actieve functie tijdelijk wordt
geannuleerd.
 Als de actieve functie handmatig
wordt uitgeschakeld.
 Het contact wordt UIT gezet.
■Werking van de RCTA
De RCTA maakt gebruik van radarsensoren acht er om auto's die van rechts of links
achter naderen te signaleren en waarschu wt de bestuurder voor de aanwezigheid
van dergelijke auto's door de indicatoren in de buitenspiegels te laten knipperen en
een zoemer te laten klinken.
Naderende auto's
Detectiegebieden voor naderende auto's
Instellen van het
zoemervolume
RCTA
HIGHLANDER-HYBRID_OM_Europe_OM48G42E.book Page 336 Thursday, September 3, 2020 8:42 AM

337
4
4-5. Gebruik van de ondersteunende systemen
Rijden
HIGHLANDER HV_EE

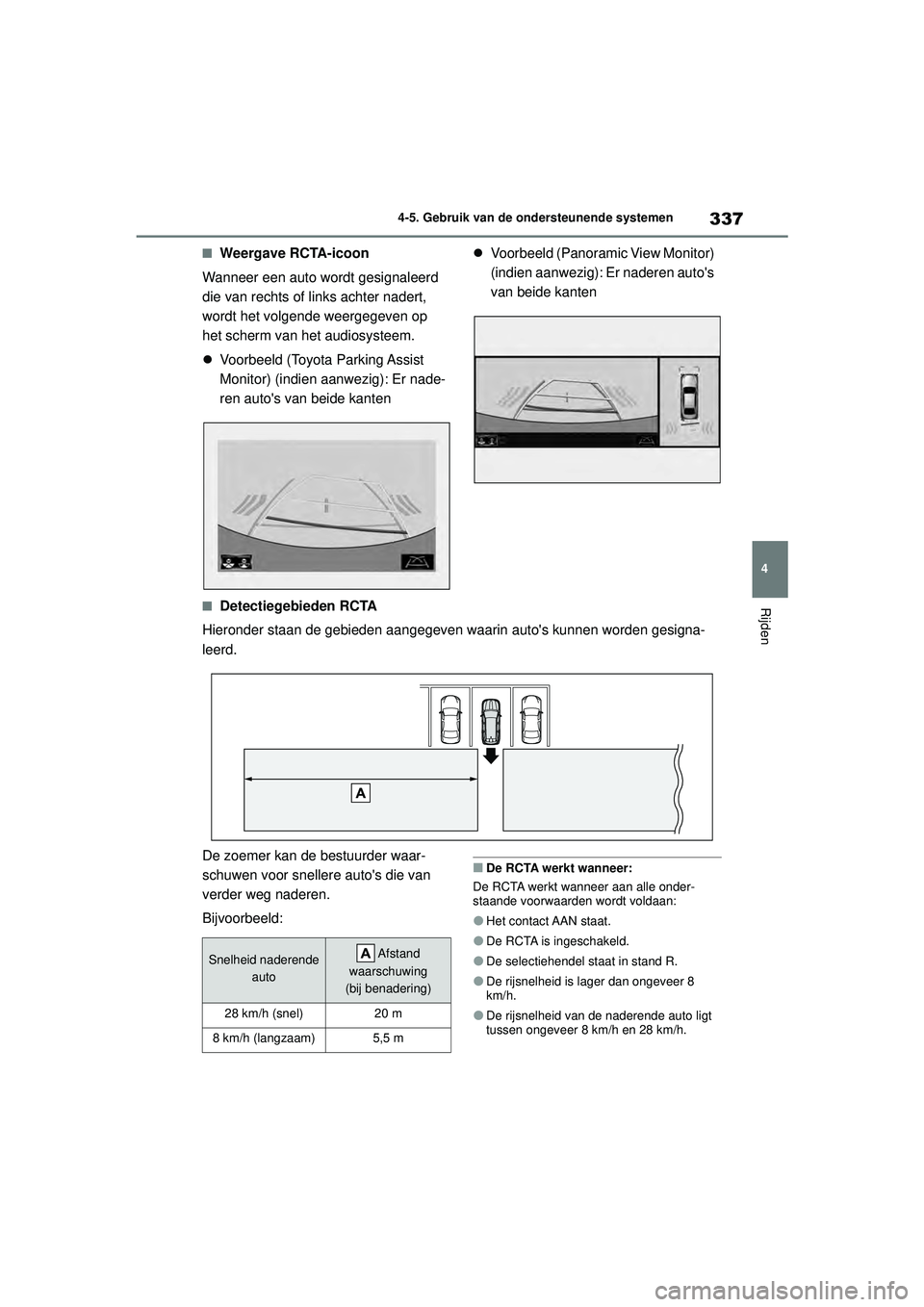

■Weergave RCTA-icoon
Wanneer een auto wordt gesignaleerd
die van rechts of links achter nadert,
wordt het volgende weergegeven op
het scherm van het audiosysteem.
 Voorbeeld (Toyota Parking Assist
Monitor) (indien aanwezig): Er nade-
ren auto's van beide kanten 
Voorbeeld (Panoramic View Monitor)
(indien aanwezig): Er naderen auto's
van beide kanten
■Detectiegebieden RCTA
Hieronder staan de gebieden aangegeven waarin auto's kunnen worden gesigna-
leerd.
De zoemer kan de bestuurder waar-
schuwen voor snelle re auto's die van
verder weg naderen.
Bijvoorbeeld:
■De RCTA werkt wanneer:
De RCTA werkt wanneer aan alle onder-
staande voorwaarden wordt voldaan:
●Het contact AAN staat.
●De RCTA is ingeschakeld.
●De selectiehendel staat in stand R.
●De rijsnelheid is lager dan ongeveer 8
km/h.
●De rijsnelheid van de naderende auto ligt
tussen ongeveer 8 km/h en 28 km/h.
Snelheid naderende auto Afstand
waarschuwing
(bij benadering)
28 km/h (snel)20 m
8 km/h (langzaam)5,5 m
HIGHLANDER-HYBRID_OM_Europe_OM48G42E.book Page 337 Thursday, September 3, 2020 8:42 AM

3384-5. Gebruik van de ondersteunende systemen
HIGHLANDER HV_EE
■Omstandigheden waaronder de RCTA
een auto niet signaleert
De RCTA is niet ontworpen om de volgende
typen voertuigen en/of objecten te signale-
ren:
●Voertuigen die van direct achter de auto
naderen
●Voertuigen die achteruit inparkeren in een
parkeerruimte naast uw auto
●Voertuigen die niet kunnen worden gesig-
naleerd door de sensoren als gevolg van
obstakels
●Vangrails, muren, bebording, geparkeerde
auto's en vergelijkbare stilstaande objec-
ten
*
●Kleine motorfietsen, fietsen, voetgangers,
enz.*
●Voertuigen die van de auto af bewegen
●Voertuigen die naderen vanuit parkeer-
ruimtes naast uw auto*
*
: Afhankelijk van de omstandigheden wordt er mogelijk een auto en/of object gesigna-
leerd.
■Omstandigheden waaronder de RCTA
mogelijk niet goed werkt
●Onder de volgende omstandigheden sig-
naleert de RCTA auto's mogelijk niet cor-
rect:
• Als een sensor niet goed is uitgelijnd door- dat de sensor of de omgeving ervan is
blootgesteld aan hevige schokken
• Wanneer een sensor of de omgeving ervan op de achterbumper is bedekt door
modder, sneeuw of ijs of wanneer er een
sticker op is geplakt
• Bij het rijden op een nat wegdek als gevolg van slecht weer, zoals zware regenval,
sneeuw, of mist
• Wanneer meerdere auto's naderen met slechts weinig ruimte tussen elke auto
• Als er een auto snel van achteren nadert • Wanneer een sleepoog op de achterzijde
van de auto is gemonteerd
• Bij het achteruitrijden op een helling met een grote verandering in het hellingsper-
centage
• Bij het onder een kleine hoek achteruit uit- rijden van een parkeerplaats
• Direct nadat de RCTA is ingeschakeld
• Direct nadat het hybridesysteem is gestart terwijl de RCTA-func tie is ingeschakeld
• Als de sensoren een voertuig niet kunnen signaleren als gevolg van obstakels
HIGHLANDER-HYBRID_OM_Europe_OM48G42E.book Page 338 Thursday, September 3, 2020 8:42 AM

339
4
4-5. Gebruik van de ondersteunende systemen
Rijden
HIGHLANDER HV_EE
●Onder de volgende omstandigheden is de
kans dat de RCTA onnodig een auto en/of
object signaleert groter:
• Wanneer een voertuig uw auto van opzij passeert
• Wanneer de parkeerplaats uitkijkt op een straat en er auto's over die straat rijden
• Wanneer de afstand tussen uw auto en metalen objecten, zoals een vangrail,
muur, verkeersbord of geparkeerde auto,
die mogelijk elektrische golven richting de
achterzijde van de auto reflecteren, kort is
• Wanneer een sleepoog op de achterzijde van de auto is gemonteerd
*: Indien aanwezig
■Parking Support Brake-functie
(voor stilstaande objecten) (indien
aanwezig)
Er worden ultrasoonsensoren gebruikt
om bij rijden met een lage snelheid of
achteruitrijden stilstaande objecten,
zoals een muur, te signaleren in het
detectiegebied. ( →Blz. 345)
■Parking Support Brake-functie
(voor voertuigen die achterlangs
rijden) (indien aanwezig)
Er worden radarsensoren achter
gebruikt om bij achteruitrijden nade-
rende auto's in het detectiegebied ach-
ter de auto te signaleren. ( →Blz. 351)
PKSB (Parking Support
Brake)*
Het Parking Support Brake-sys-
teem bestaat uit de volgende func-
ties die werken bij rijden met een
lage snelheid of achteruitrijden,
bijvoorbeeld bij het parkeren.
Wanneer het systeem oordeelt dat
de kans op een aanrijding met een
gesignaleerd object groot is,
wordt een waarschuwing geacti-
veerd om de bestuurder aan te
sporen om uit te wijken. Wanneer
het systeem oordeelt dat de kans
op een aanrijding met een gesig-
naleerd object zeer groot is, wor-
den de remmen automatisch
bekrachtigd om te helpen een aan-
rijding te voorkomen of om de
impact van een aanrijding te hel-
pen verminderen.
PKSB-systeem (Parking
Support Brake)
HIGHLANDER-HYBRID_OM_Europe_OM48G42E.book Page 339 Thursday, September 3, 2020 8:42 AM

3404-5. Gebruik van de ondersteunende systemen
HIGHLANDER HV_EE
De Parking Support Brake kan worden
ingeschakeld/uitgeschakeld via het
multi-informatiedisplay. Alle functies
van de Parking Support Brake (voor
stilstaande objecten en voor voertui-
gen die achterlangs rijden) worden
gelijktijdig ingeschakeld/uitgeschakeld.
Gebruik de bedienin gstoetsen van het
instrumentenpaneel om de Parking
Support Brake in of uit te schakelen.
(→Blz. 112)
1 Druk op of om te
selecteren.
2 Druk op of om te
selecteren en druk vervolgens op
.
Wanneer de Parking Support Brake wordt
uitgeschakeld, gaat het controlelampje
PKSB OFF ( →Blz. 102) op het instrumen-
tenpaneel branden.
Als het systeem is ui tgeschakeld en u het
weer wilt inschakelen, selecteer dan op
het multi-informatiedisplay, selecteer en
schakel het systeem in. Wanneer het sys-
teem is uitgeschakeld, blijft het uitgescha-
keld, zelfs als het contact AAN wordt gezet
nadat dit UIT was gezet.
WAARSCHUWING
■Beperkingen van het Parking Sup-
port Brake-systeem
Vertrouw niet blindelings op het systeem,
omdat dit kan leiden tot een ongeval.
●De bestuurder is zelf verantwoordelijk
voor een veilig rijgedrag. Rijd altijd voor-
zichtig en houd rekening met de omge-
ving. Het Parking Support
Brake-systeem is ontworpen om te hel-
pen de ernst van een aanrijding te ver-
minderen. Onder sommige
omstandigheden is het echter mogelijk
dat het systeem niet werkt.
●Het Parking Support Brake-systeem is
niet ontworpen om de auto volledig tot
stilstand te brengen. Bovendien is het,
zelfs wanneer het systeem de auto tot
stilstand heeft gebracht, noodzakelijk
om onmiddellijk het rempedaal in te
trappen, omdat de remregeling na
ongeveer 2 seconden wordt uitgescha-
keld.
OPMERKING
■Wanneer “PKSB Unavailable” (PKSB
niet beschikbaar) op het multi-infor-
matiedisplay wordt weergegeven en
het controlelampje PKSB OFF knip-
pert
Als deze melding direct nadat het contact
AAN is gezet wordt weergegeven, bedien
de auto dan voorzichtig en let daarbij goed
op de omgeving. Het is wellicht nodig om
een bepaalde tijd met de auto te rijden
voordat het systeem weer normaal werkt.
(Als het systeem nog niet normaal werkt
nadat een poosje met de auto gereden is,
reinig dan de sensoren en hun omgeving
op de bumpers.)
Inschakelen/uitschakelen van
de Parking Support Brake
HIGHLANDER-HYBRID_OM_Europe_OM48G42E.book Page 340 Thursday, September 3, 2020 8:42 AM
