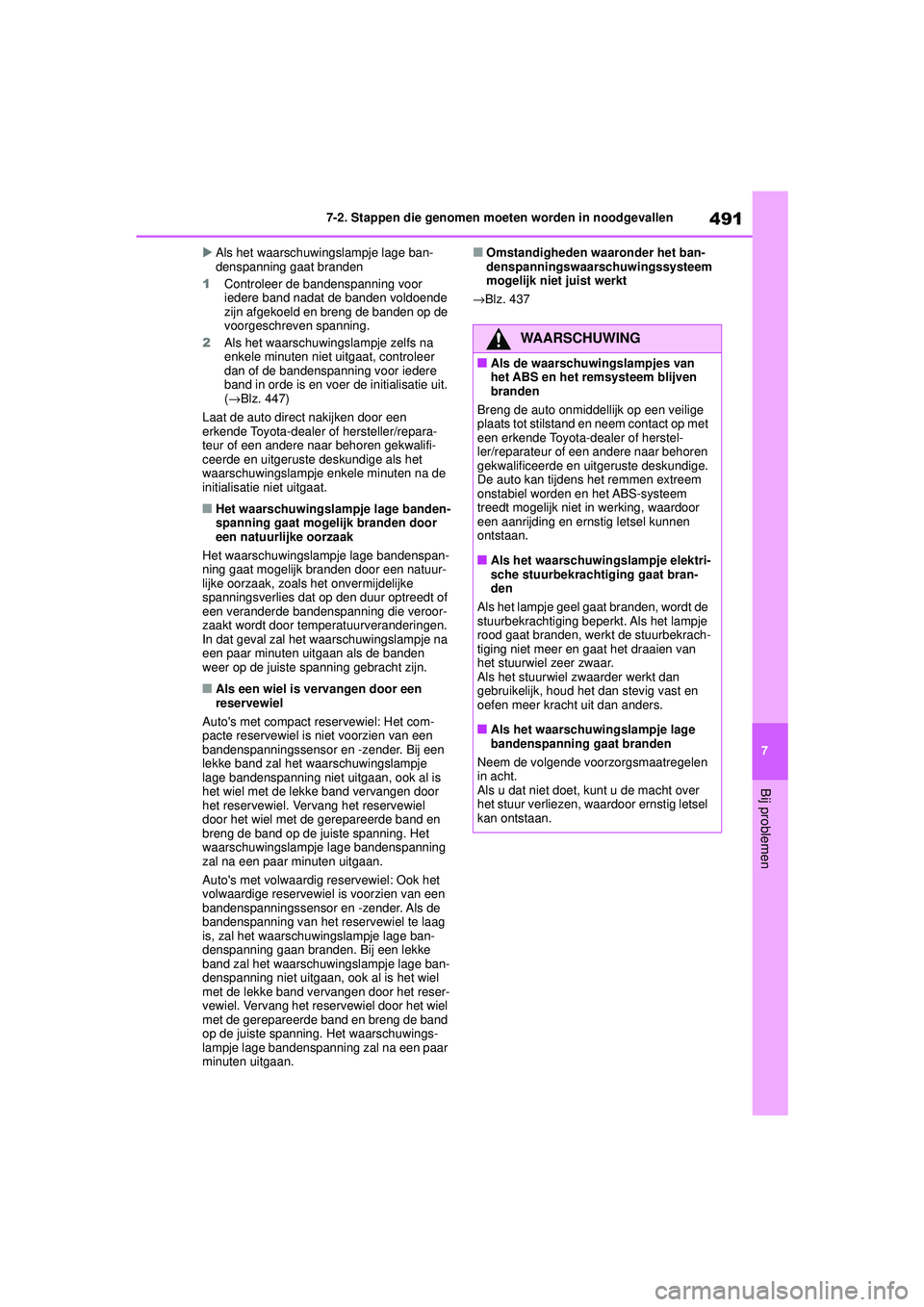

7-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
HIGHLANDER HV_EE 
Als het waarschuwingslampje lage ban-
denspanning gaat branden
1 Controleer de bandenspanning voor
iedere band nadat de banden voldoende
zijn afgekoeld en breng de banden op de
voorgeschreven spanning.
2 Als het waarschuwingslampje zelfs na
enkele minuten niet uitgaat, controleer
dan of de bandenspanning voor iedere
band in orde is en voer de initialisatie uit.
(→ Blz. 447)
Laat de auto direct nakijken door een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige als het
waarschuwingslampje enkele minuten na de
initialisatie niet uitgaat.
■Het waarschuwingslampje lage banden-
spanning gaat mogelijk branden door
een natuurlijke oorzaak
Het waarschuwingslampje lage bandenspan-
ning gaat mogelijk branden door een natuur-
lijke oorzaak, zoals het onvermijdelijke
spanningsverlies dat op den duur optreedt of
een veranderde bandenspanning die veroor-
zaakt wordt door temperatuurveranderingen.
In dat geval zal het waarschuwingslampje na
een paar minuten uitgaan als de banden
weer op de juiste spanning gebracht zijn.
■Als een wiel is vervangen door een
reservewiel
Auto's met compact reservewiel: Het com-
pacte reservewiel is niet voorzien van een
bandenspanningssensor en -zender. Bij een
lekke band zal het waarschuwingslampje
lage bandenspanning niet uitgaan, ook al is
het wiel met de lekke band vervangen door
het reservewiel. Vervang het reservewiel
door het wiel met de gerepareerde band en
breng de band op de juiste spanning. Het
waarschuwingslampje lage bandenspanning
zal na een paar minuten uitgaan.
Auto's met volwaardig reservewiel: Ook het
volwaardige reservewiel is voorzien van een
bandenspanningssensor en -zender. Als de
bandenspanning van het reservewiel te laag
is, zal het waarschuwingslampje lage ban-
denspanning gaan branden. Bij een lekke
band zal het waarschuwingslampje lage ban-
denspanning niet uitgaan , ook al is het wiel
met de lekke band vervangen door het reser-
vewiel. Vervang het reservewiel door het wiel
met de gerepareerde band en breng de band
op de juiste spanning. Het waarschuwings-
lampje lage bandenspanning zal na een paar
minuten uitgaan.
■Omstandigheden waaronder het ban-
denspanningswaarschuwingssysteem
mogelijk niet juist werkt
→ Blz. 437
WAARSCHUWING
■Als de waarschuwingslampjes van
het ABS en het remsysteem blijven
branden
Breng de auto onmiddellijk op een veilige
plaats tot stilstand en neem contact op met
een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
De auto kan tijdens het remmen extreem
onstabiel worden en het ABS-systeem
treedt mogelijk niet in werking, waardoor
een aanrijding en ernstig letsel kunnen
ontstaan.
■Als het waarschuwingslampje elektri-
sche stuurbekrachtiging gaat bran-
den
Als het lampje geel gaat branden, wordt de
stuurbekrachtiging beperkt. Als het lampje
rood gaat branden, werkt de stuurbekrach-
tiging niet meer en gaat het draaien van
het stuurwiel zeer zwaar.
Als het stuurwiel zwaarder werkt dan
gebruikelijk, houd het dan stevig vast en
oefen meer kracht uit dan anders.
■Als het waarschuwingslampje lage
bandenspanning gaat branden
Neem de volgende voorzorgsmaatregelen
in acht.
Als u dat niet doet, kunt u de macht over
het stuur verliezen, waardoor ernstig letsel
kan ontstaan.
HIGHLANDER-HYBRID_OM_Europe_OM48G42E.book Page 491 Thursday, September 3, 2020 8:42 AM

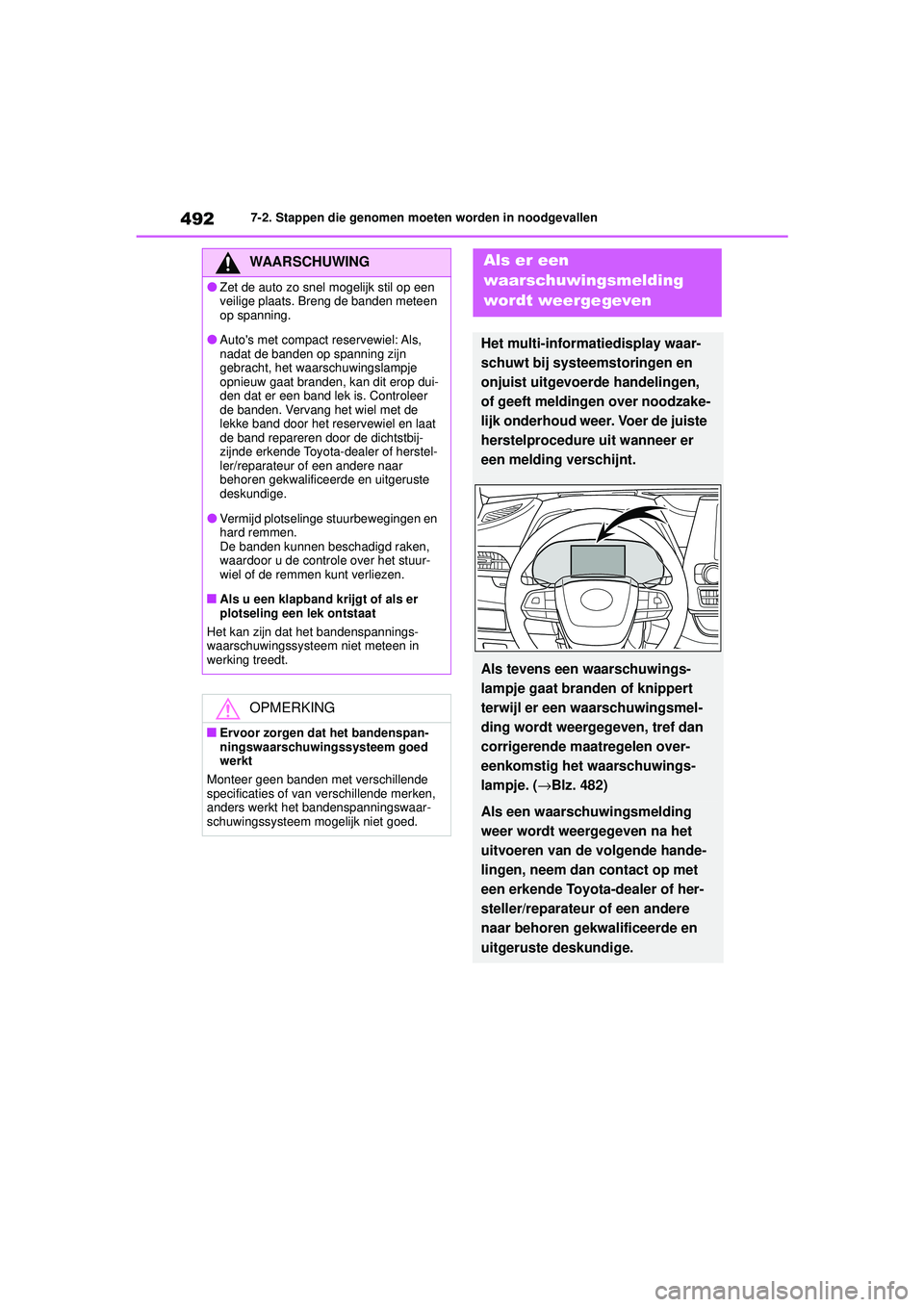

4927-2. Stappen die genomen moeten worden in noodgevallen
HIGHLANDER HV_EE
WAARSCHUWING
●Zet de auto zo snel mogelijk stil op een
veilige plaats. Breng de banden meteen
op spanning.
●Auto's met compact reservewiel: Als,
nadat de banden op spanning zijn
gebracht, het waarschuwingslampje
opnieuw gaat branden, kan dit erop dui-
den dat er een band lek is. Controleer
de banden. Vervang het wiel met de
lekke band door het reservewiel en laat
de band repareren door de dichtstbij-
zijnde erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
●Vermijd plotselinge stuurbewegingen en
hard remmen.
De banden kunnen beschadigd raken,
waardoor u de controle over het stuur-
wiel of de remmen kunt verliezen.
■Als u een klapband krijgt of als er
plotseling een lek ontstaat
Het kan zijn dat het bandenspannings-
waarschuwingssysteem niet meteen in
werking treedt.
OPMERKING
■Ervoor zorgen dat het bandenspan-
ningswaarschuwingssysteem goed
werkt
Monteer geen banden met verschillende
specificaties of van verschillende merken,
anders werkt het bandenspanningswaar-
schuwingssysteem mogelijk niet goed.
Als er een
waarschuwingsmelding
wordt weergegeven
Het multi-informatiedisplay waar-
schuwt bij systeemstoringen en
onjuist uitgevoerde handelingen,
of geeft meldingen over noodzake-
lijk onderhoud weer. Voer de juiste
herstelprocedure uit wanneer er
een melding verschijnt.
Als tevens een waarschuwings-
lampje gaat branden of knippert
terwijl er een waarschuwingsmel-
ding wordt weergegeven, tref dan
corrigerende maatregelen over-
eenkomstig het waarschuwings-
lampje. (→Blz. 482)
Als een waarschuwingsmelding
weer wordt weergegeven na het
uitvoeren van de volgende hande-
lingen, neem dan contact op met
een erkende Toyota-dealer of her-
steller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige.
HIGHLANDER-HYBRID_OM_Europe_OM48G42E.book Page 492 Thursday, September 3, 2020 8:42 AM

493
7

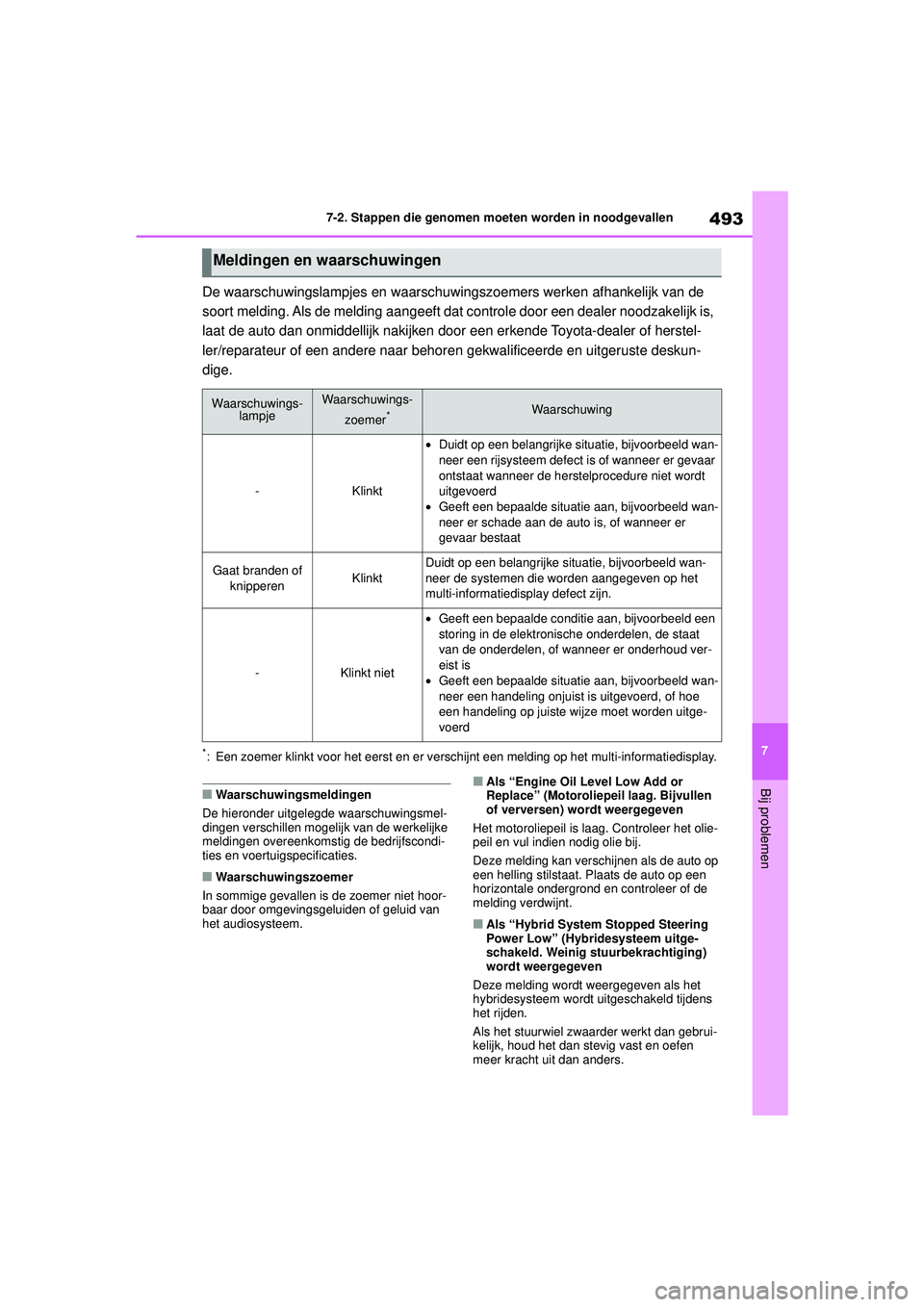

7-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
HIGHLANDER HV_EE
De waarschuwingslampjes en waarschuwingszoemers werken afhankelijk van de
soort melding. Als de melding aangeeft dat controle door een dealer noodzakelijk is,
laat de auto dan onmiddellijk nakijken door
een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behor en gekwalificeerde en uitgeruste deskun-
dige.
*: Een zoemer klinkt voor het eerst en er versch ijnt een melding op het multi-informatiedisplay.
■Waarschuwingsmeldingen
De hieronder uitgelegde waarschuwingsmel-
dingen verschillen mogelijk van de werkelijke
meldingen overeenkomstig de bedrijfscondi-
ties en voertuigspecificaties.
■Waarschuwingszoemer
In sommige gevallen is de zoemer niet hoor-
baar door omgevingsgeluiden of geluid van
het audiosysteem.
■Als “Engine Oil Level Low Add or
Replace” (Motoroliepeil laag. Bijvullen
of verversen) wordt weergegeven
Het motoroliepeil is laag. Controleer het olie-
peil en vul indien nodig olie bij.
Deze melding kan verschijnen als de auto op
een helling stilstaat. Plaats de auto op een
horizontale ondergrond en controleer of de
melding verdwijnt.
■Als “Hybrid System Stopped Steering
Power Low” (Hybridesysteem uitge-
schakeld. Weinig stuurbekrachtiging)
wordt weergegeven
Deze melding wordt weergegeven als het
hybridesysteem wordt uitgeschakeld tijdens
het rijden.
Als het stuurwiel zwaarder werkt dan gebrui-
kelijk, houd het dan stevig vast en oefen
meer kracht uit dan anders.
Meldingen en waarschuwingen
Waarschuwings- lampjeWaarschuwings-
zoemer*Waarschuwing
-Klinkt
•Duidt op een belangrijke situatie, bijvoorbeeld wan-
neer een rijsysteem defect is of wanneer er gevaar
ontstaat wanneer de herstelprocedure niet wordt
uitgevoerd
• Geeft een bepaalde situatie aan, bijvoorbeeld wan-
neer er schade aan de auto is, of wanneer er
gevaar bestaat
Gaat branden of
knipperenKlinkt
Duidt op een belangrijke situatie, bijvoorbeeld wan-
neer de systemen die worden aangegeven op het
multi-informatiedisplay defect zijn.
-Klinkt niet
•Geeft een bepaalde conditie aan, bijvoorbeeld een
storing in de elektronische onderdelen, de staat
van de onderdelen, of wanneer er onderhoud ver-
eist is
• Geeft een bepaalde situatie aan, bijvoorbeeld wan-
neer een handeling onjuist is uitgevoerd, of hoe
een handeling op juiste wijze moet worden uitge-
voerd
HIGHLANDER-HYBRID_OM_Europe_OM48G42E.book Page 493 Thursday, September 3, 2020 8:42 AM

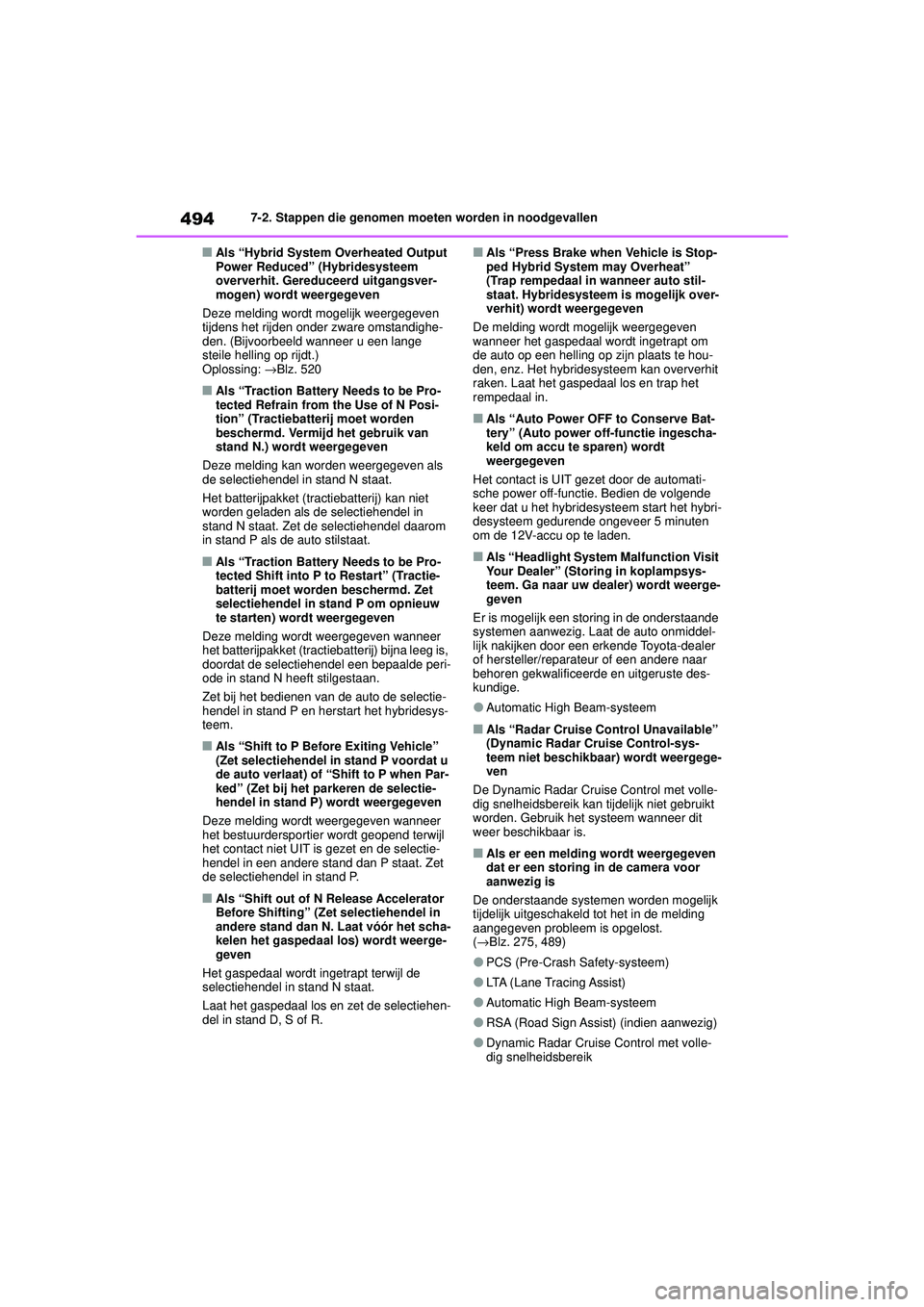

4947-2. Stappen die genomen moeten worden in noodgevallen
HIGHLANDER HV_EE
■Als “Hybrid System Overheated Output
Power Reduced” (Hybridesysteem
oververhit. Gereduceerd uitgangsver-
mogen) wordt weergegeven
Deze melding wordt mogelijk weergegeven
tijdens het rijden onder zware omstandighe-
den. (Bijvoorbeeld wanneer u een lange
steile helling op rijdt.)
Oplossing: →Blz. 520
■Als “Traction Battery Needs to be Pro-
tected Refrain from the Use of N Posi-
tion” (Tractiebatterij moet worden
beschermd. Vermijd het gebruik van
stand N.) wordt weergegeven
Deze melding kan worden weergegeven als
de selectiehendel in stand N staat.
Het batterijpakket (tractiebatterij) kan niet
worden geladen als de selectiehendel in
stand N staat. Zet de selectiehendel daarom
in stand P als de auto stilstaat.
■Als “Traction Battery Needs to be Pro-
tected Shift into P to Restart” (Tractie-
batterij moet worden beschermd. Zet
selectiehendel in stand P om opnieuw
te starten) wordt weergegeven
Deze melding wordt weergegeven wanneer
het batterijpakket (tractiebatterij) bijna leeg is,
doordat de selectiehendel een bepaalde peri-
ode in stand N heeft stilgestaan.
Zet bij het bedienen van de auto de selectie-
hendel in stand P en herstart het hybridesys-
teem.
■Als “Shift to P Before Exiting Vehicle”
(Zet selectiehendel in stand P voordat u
de auto verlaat) of “Shift to P when Par-
ked” (Zet bij het parkeren de selectie-
hendel in stand P) wordt weergegeven
Deze melding wordt weergegeven wanneer
het bestuurdersportier wordt geopend terwijl
het contact niet UIT is gezet en de selectie-
hendel in een andere stand dan P staat. Zet
de selectiehendel in stand P.
■Als “Shift out of N Release Accelerator
Before Shifting” (Zet selectiehendel in
andere stand dan N. Laat vóór het scha-
kelen het gaspedaal los) wordt weerge-
geven
Het gaspedaal wordt ingetrapt terwijl de
selectiehendel in stand N staat.
Laat het gaspedaal los en zet de selectiehen-
del in stand D, S of R.
■Als “Press Brake when Vehicle is Stop-
ped Hybrid System may Overheat”
(Trap rempedaal in wanneer auto stil-
staat. Hybridesysteem is mogelijk over-
verhit) wordt weergegeven
De melding wordt mogelijk weergegeven
wanneer het gaspedaal wordt ingetrapt om
de auto op een helling op zijn plaats te hou-
den, enz. Het hybridesysteem kan oververhit
raken. Laat het gaspedaal los en trap het
rempedaal in.
■Als “Auto Power OFF to Conserve Bat-
tery” (Auto power off-functie ingescha-
keld om accu te sparen) wordt
weergegeven
Het contact is UIT gezet door de automati-
sche power off-functie. Bedien de volgende
keer dat u het hybridesysteem start het hybri-
desysteem gedurende ongeveer 5 minuten
om de 12V-accu op te laden.
■Als “Headlight System Malfunction Visit
Your Dealer” (Storing in koplampsys-
teem. Ga naar uw dealer) wordt weerge-
geven
Er is mogelijk een storing in de onderstaande
systemen aanwezig. Laat de auto onmiddel-
lijk nakijken door een erkende Toyota-dealer
of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste des-
kundige.
●Automatic High Beam-systeem
■Als “Radar Cruise Control Unavailable”
(Dynamic Radar Cruise Control-sys-
teem niet beschikbaar) wordt weergege-
ven
De Dynamic Radar Cruise Control met volle-
dig snelheidsbereik kan ti jdelijk niet gebruikt
worden. Gebruik het systeem wanneer dit
weer beschikbaar is.
■Als er een melding wordt weergegeven
dat er een storing in de camera voor
aanwezig is
De onderstaande systemen worden mogelijk
tijdelijk uitgeschakeld tot het in de melding
aangegeven probleem is opgelost.
( → Blz. 275, 489)
●PCS (Pre-Crash Safety-systeem)
●LTA (Lane Tracing Assist)
●Automatic High Beam-systeem
●RSA (Road Sign Assist) (indien aanwezig)
●Dynamic Radar Cruise Control met volle-
dig snelheidsbereik
HIGHLANDER-HYBRID_OM_Europe_OM48G42E.book Page 494 Thursday, September 3, 2020 8:42 AM

495
7
7-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
HIGHLANDER HV_EE

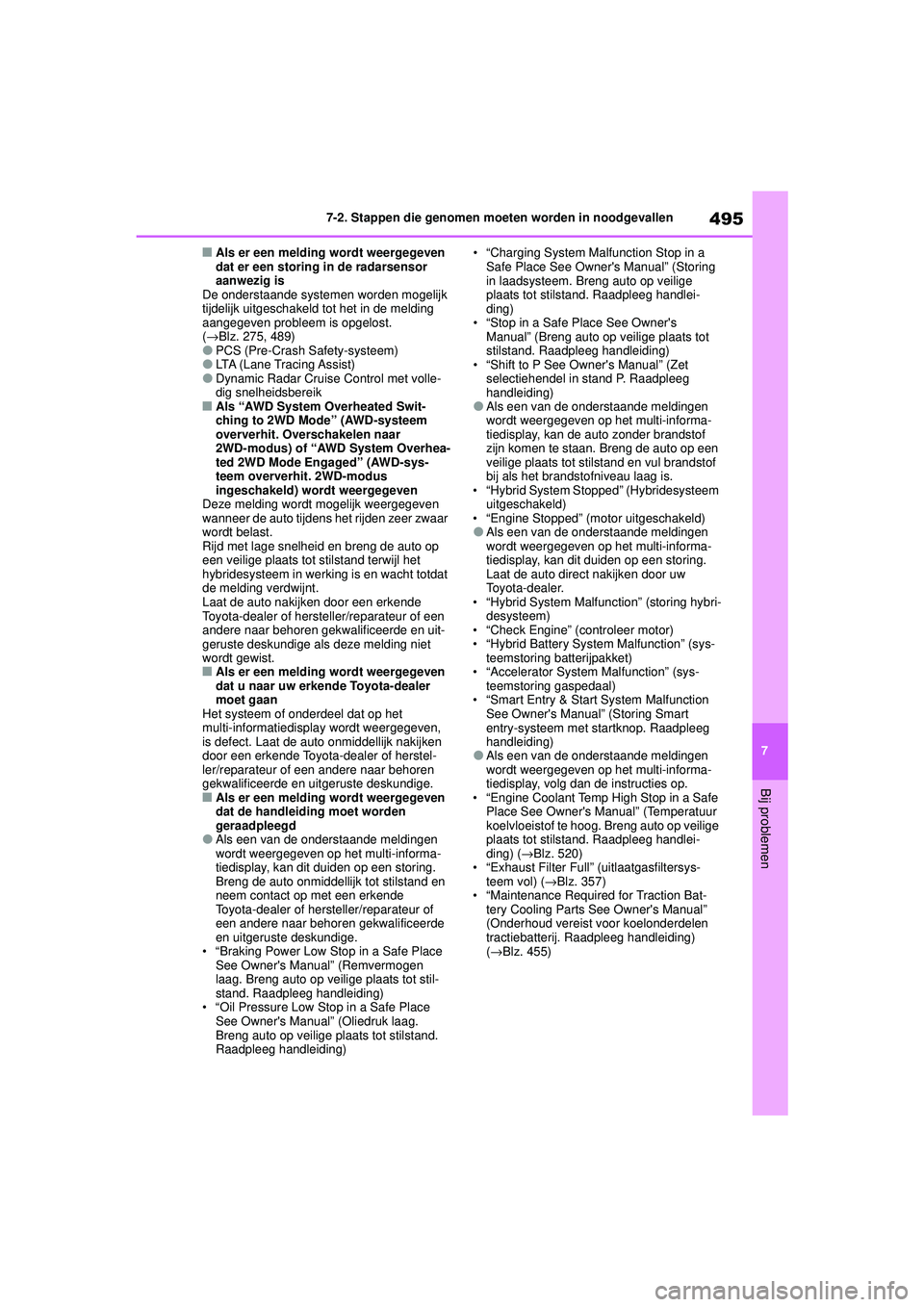

■Als er een melding wordt weergegeven
dat er een storing in de radarsensor
aanwezig is
De onderstaande systemen worden mogelijk
tijdelijk uitgeschakeld tot het in de melding
aangegeven probleem is opgelost.
( → Blz. 275, 489)
●PCS (Pre-Crash Safety-systeem)●LTA (Lane Tracing Assist)●Dynamic Radar Cruise Control met volle-
dig snelheidsbereik
■Als “AWD System Overheated Swit-
ching to 2WD Mode” (AWD-systeem
oververhit. Overschakelen naar
2WD-modus) of “AWD System Overhea-
ted 2WD Mode Engaged” (AWD-sys-
teem oververhit. 2WD-modus
ingeschakeld) wordt weergegeven
Deze melding wordt mogelijk weergegeven
wanneer de auto tijdens het rijden zeer zwaar
wordt belast.
Rijd met lage snelheid en breng de auto op
een veilige plaats tot stilstand terwijl het
hybridesysteem in werking is en wacht totdat
de melding verdwijnt.
Laat de auto nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uit-
geruste deskundige als deze melding niet
wordt gewist.
■Als er een melding wordt weergegeven
dat u naar uw erkende Toyota-dealer
moet gaan
Het systeem of onderdeel dat op het
multi-informatiedisplay wordt weergegeven,
is defect. Laat de auto onmiddellijk nakijken
door een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
■Als er een melding wordt weergegeven
dat de handleiding moet worden
geraadpleegd
●Als een van de onderstaande meldingen
wordt weergegeven op het multi-informa-
tiedisplay, kan dit duiden op een storing.
Breng de auto onmiddellijk tot stilstand en
neem contact op met een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde
en uitgeruste deskundige.
• “Braking Power Low Stop in a Safe Place See Owner's Manual” (Remvermogen
laag. Breng auto op veilige plaats tot stil-
stand. Raadpleeg handleiding)
• “Oil Pressure Low Stop in a Safe Place See Owner's Manual” (Oliedruk laag.
Breng auto op veilige plaats tot stilstand.
Raadpleeg handleiding) • “Charging System Malfunction Stop in a
Safe Place See Owner's Manual” (Storing
in laadsysteem. Breng auto op veilige
plaats tot stilstand. Raadpleeg handlei-
ding)
• “Stop in a Safe Place See Owner's Manual” (Breng auto op veilige plaats tot
stilstand. Raadpleeg handleiding)
• “Shift to P See Owner's Manual” (Zet selectiehendel in stand P. Raadpleeg
handleiding)
●Als een van de onderstaande meldingen
wordt weergegeven op het multi-informa-
tiedisplay, kan de auto zonder brandstof
zijn komen te staan. Breng de auto op een
veilige plaats tot stilstand en vul brandstof
bij als het brandstofniveau laag is.
• “Hybrid System Stopped” (Hybridesysteem uitgeschakeld)
• “Engine Stopped” (motor uitgeschakeld)
●Als een van de onderstaande meldingen
wordt weergegeven op het multi-informa-
tiedisplay, kan dit duiden op een storing.
Laat de auto direct nakijken door uw
Toyota-dealer.
• “Hybrid System Malfunction” (storing hybri- desysteem)
• “Check Engine” (controleer motor)
• “Hybrid Battery System Malfunction” (sys- teemstoring batterijpakket)
• “Accelerator System Malfunction” (sys- teemstoring gaspedaal)
• “Smart Entry & Start System Malfunction See Owner's Manual” (Storing Smart
entry-systeem met startknop. Raadpleeg
handleiding)
●Als een van de onderstaande meldingen
wordt weergegeven op het multi-informa-
tiedisplay, volg dan de instructies op.
• “Engine Coolant Temp High Stop in a Safe Place See Owner's Manual” (Temperatuur
koelvloeistof te hoog. Breng auto op veilige
plaats tot stilstand. Raadpleeg handlei-
ding) ( →Blz. 520)
• “Exhaust Filter Full” (uitlaatgasfiltersys- teem vol) ( →Blz. 357)
• “Maintenance Required for Traction Bat- tery Cooling Parts See Owner's Manual”
(Onderhoud vereist voor koelonderdelen
tractiebatterij. Raadpleeg handleiding)
(→ Blz. 455)
HIGHLANDER-HYBRID_OM_Europe_OM48G42E.book Page 495 Thursday, September 3, 2020 8:42 AM

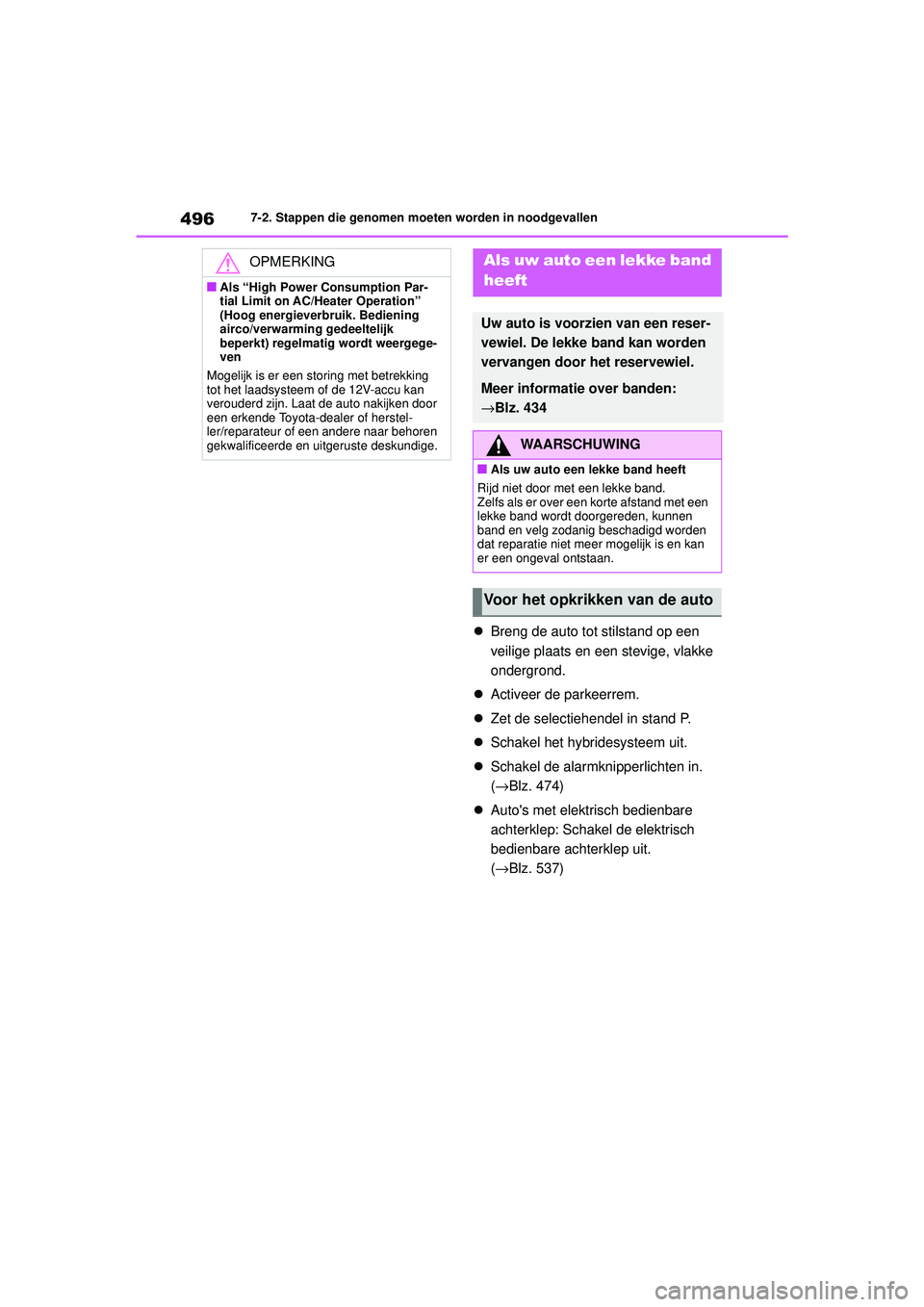

4967-2. Stappen die genomen moeten worden in noodgevallen
HIGHLANDER HV_EE
 Breng de auto tot stilstand op een
veilige plaats en een stevige, vlakke
ondergrond.
 Activeer de parkeerrem.
 Zet de selectiehendel in stand P.
 Schakel het hybridesysteem uit.
 Schakel de alarmknipperlichten in.
(→Blz. 474)
 Auto's met elektrisch bedienbare
achterklep: Schakel de elektrisch
bedienbare achterklep uit.
(→Blz. 537)
OPMERKING
■Als “High Power Consumption Par-
tial Limit on AC/Heater Operation”
(Hoog energieverbruik. Bediening
airco/verwarming gedeeltelijk
beperkt) regelmatig wordt weergege-
ven
Mogelijk is er een storing met betrekking
tot het laadsysteem of de 12V-accu kan
verouderd zijn. Laat de auto nakijken door
een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
Als uw auto een lekke band
heeft
Uw auto is voorzien van een reser-
vewiel. De lekke band kan worden
vervangen door het reservewiel.
Meer informatie over banden:
→Blz. 434
WAARSCHUWING
■Als uw auto een lekke band heeft
Rijd niet door met een lekke band.
Zelfs als er over een korte afstand met een
lekke band wordt doorgereden, kunnen
band en velg zodanig beschadigd worden
dat reparatie niet meer mogelijk is en kan
er een ongeval ontstaan.
Voor het opkrikken van de auto
HIGHLANDER-HYBRID_OM_Europe_OM48G42E.book Page 496 Thursday, September 3, 2020 8:42 AM

497
7
7-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
HIGHLANDER HV_EE

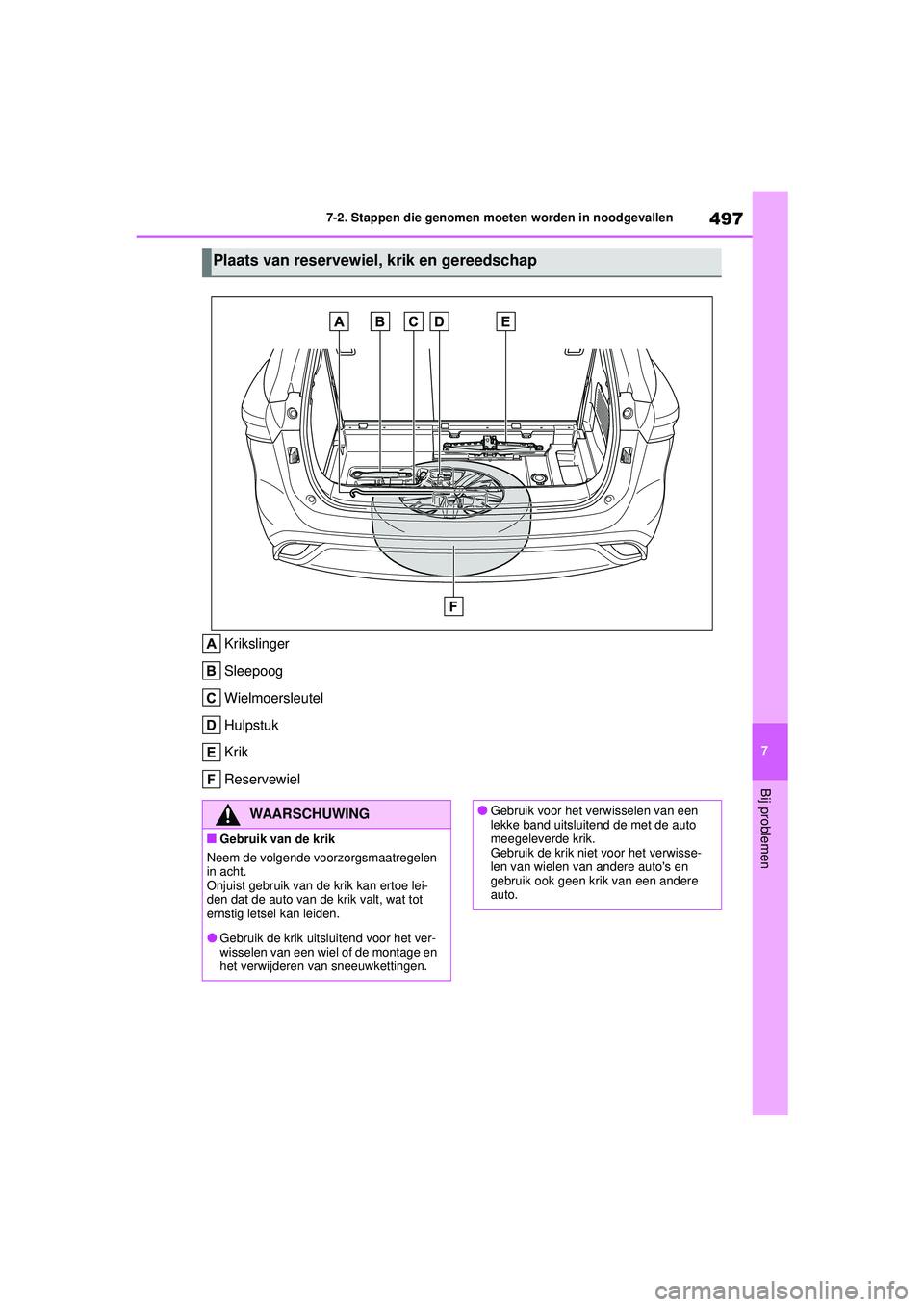

Krikslinger
Sleepoog
Wielmoersleutel
Hulpstuk
Krik
Reservewiel
Plaats van reservewiel, krik en gereedschap
WAARSCHUWING
■Gebruik van de krik
Neem de volgende voorzorgsmaatregelen
in acht.
Onjuist gebruik van de krik kan ertoe lei-
den dat de auto van de krik valt, wat tot
ernstig letsel kan leiden.
●Gebruik de krik uitsluitend voor het ver-
wisselen van een wiel of de montage en
het verwijderen van sneeuwkettingen.
●Gebruik voor het verwisselen van een
lekke band uitsluitend de met de auto
meegeleverde krik.
Gebruik de krik niet voor het verwisse-
len van wielen van andere auto's en
gebruik ook geen krik van een andere
auto.
HIGHLANDER-HYBRID_OM_Europe_OM48G42E.book Page 497 Thursday, September 3, 2020 8:42 AM

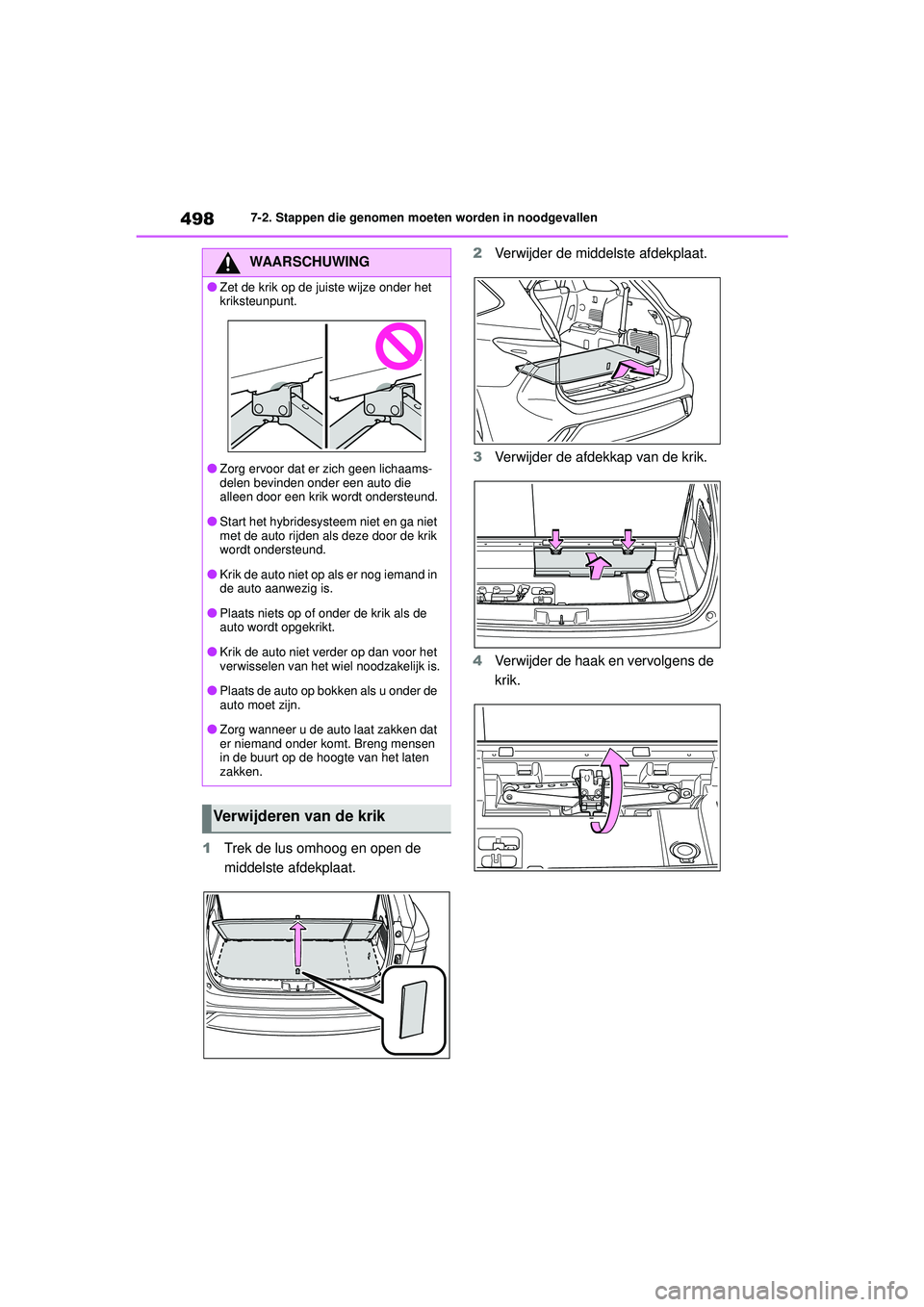

4987-2. Stappen die genomen moeten worden in noodgevallen
HIGHLANDER HV_EE
1 Trek de lus omhoog en open de
middelste afdekplaat. 2
Verwijder de middelste afdekplaat.
3 Verwijder de afdekkap van de krik.
4 Verwijder de haak en vervolgens de
krik.
WAARSCHUWING
●Zet de krik op de juiste wijze onder het
kriksteunpunt.
●Zorg ervoor dat er zich geen lichaams-
delen bevinden onder een auto die
alleen door een krik wordt ondersteund.
●Start het hybridesysteem niet en ga niet
met de auto rijden als deze door de krik
wordt ondersteund.
●Krik de auto niet op als er nog iemand in
de auto aanwezig is.
●Plaats niets op of onder de krik als de
auto wordt opgekrikt.
●Krik de auto niet verder op dan voor het
verwisselen van het wi el noodzakelijk is.
●Plaats de auto op bokken als u onder de
auto moet zijn.
●Zorg wanneer u de auto laat zakken dat
er niemand onder komt. Breng mensen
in de buurt op de hoogte van het laten
zakken.
Verwijderen van de krik
HIGHLANDER-HYBRID_OM_Europe_OM48G42E.book Page 498 Thursday, September 3, 2020 8:42 AM

499
7
7-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
HIGHLANDER HV_EE

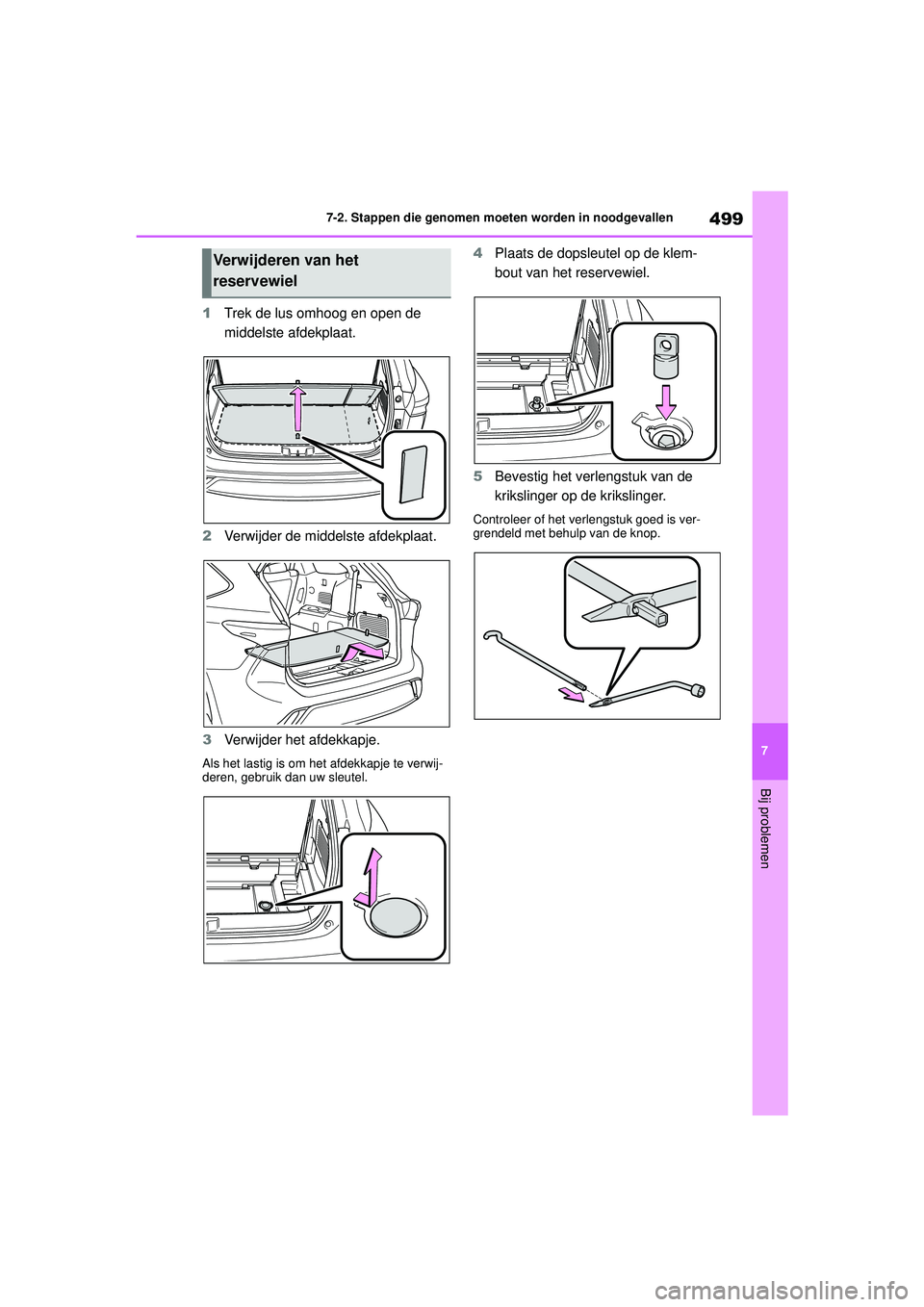

1
Trek de lus omhoog en open de
middelste afdekplaat.
2 Verwijder de middelste afdekplaat.
3 Verwijder het afdekkapje.
Als het lastig is om het afdekkapje te verwij-
deren, gebruik dan uw sleutel.
4Plaats de dopsleutel op de klem-
bout van het reservewiel.
5 Bevestig het verlengstuk van de
krikslinger op de krikslinger.
Controleer of het verlengstuk goed is ver-
grendeld met behulp van de knop.
Verwijderen van het
reservewiel
HIGHLANDER-HYBRID_OM_Europe_OM48G42E.book Page 499 Thursday, September 3, 2020 8:42 AM

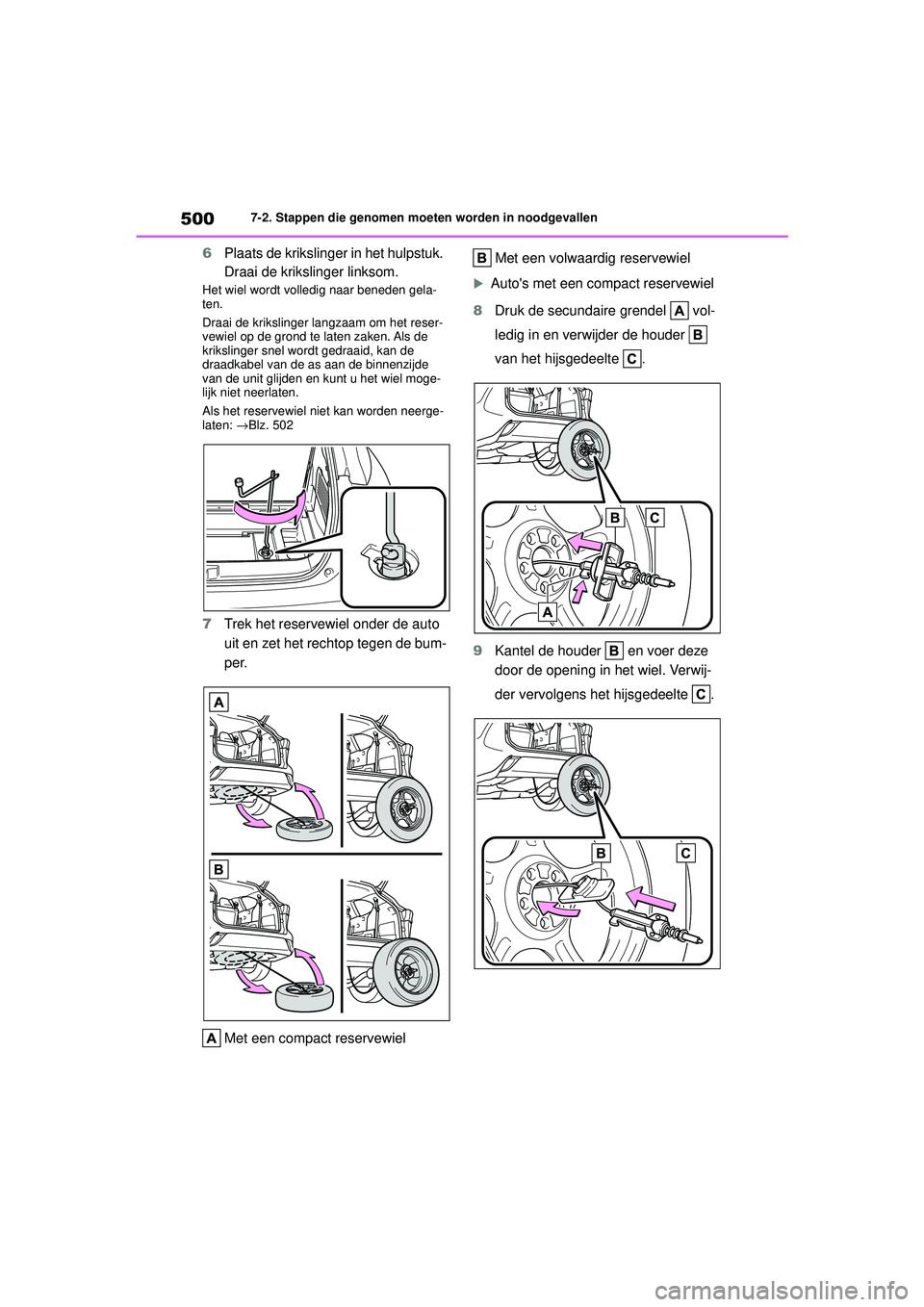

5007-2. Stappen die genomen moeten worden in noodgevallen
HIGHLANDER HV_EE
6 Plaats de krikslinger in het hulpstuk.
Draai de krikslinger linksom.
Het wiel wordt volledig naar beneden gela-
ten.
Draai de krikslinger langzaam om het reser-
vewiel op de grond te laten zaken. Als de
krikslinger snel wordt gedraaid, kan de
draadkabel van de as aan de binnenzijde
van de unit glijden en kunt u het wiel moge-
lijk niet neerlaten.
Als het reservewiel niet kan worden neerge-
laten: →Blz. 502
7 Trek het reservewiel onder de auto
uit en zet het rechtop tegen de bum-
per.
Met een compact reservewiel Met een volwaardig reservewiel
Auto's met een compact reservewiel
8 Druk de secundaire grendel vol-
ledig in en verwijder de houder
van het hijsgedeelte .
9 Kantel de houder en voer deze
door de opening in het wiel. Verwij-
der vervolgens het hijsgedeelte .
HIGHLANDER-HYBRID_OM_Europe_OM48G42E.book Page 500 Thursday, September 3, 2020 8:42 AM
