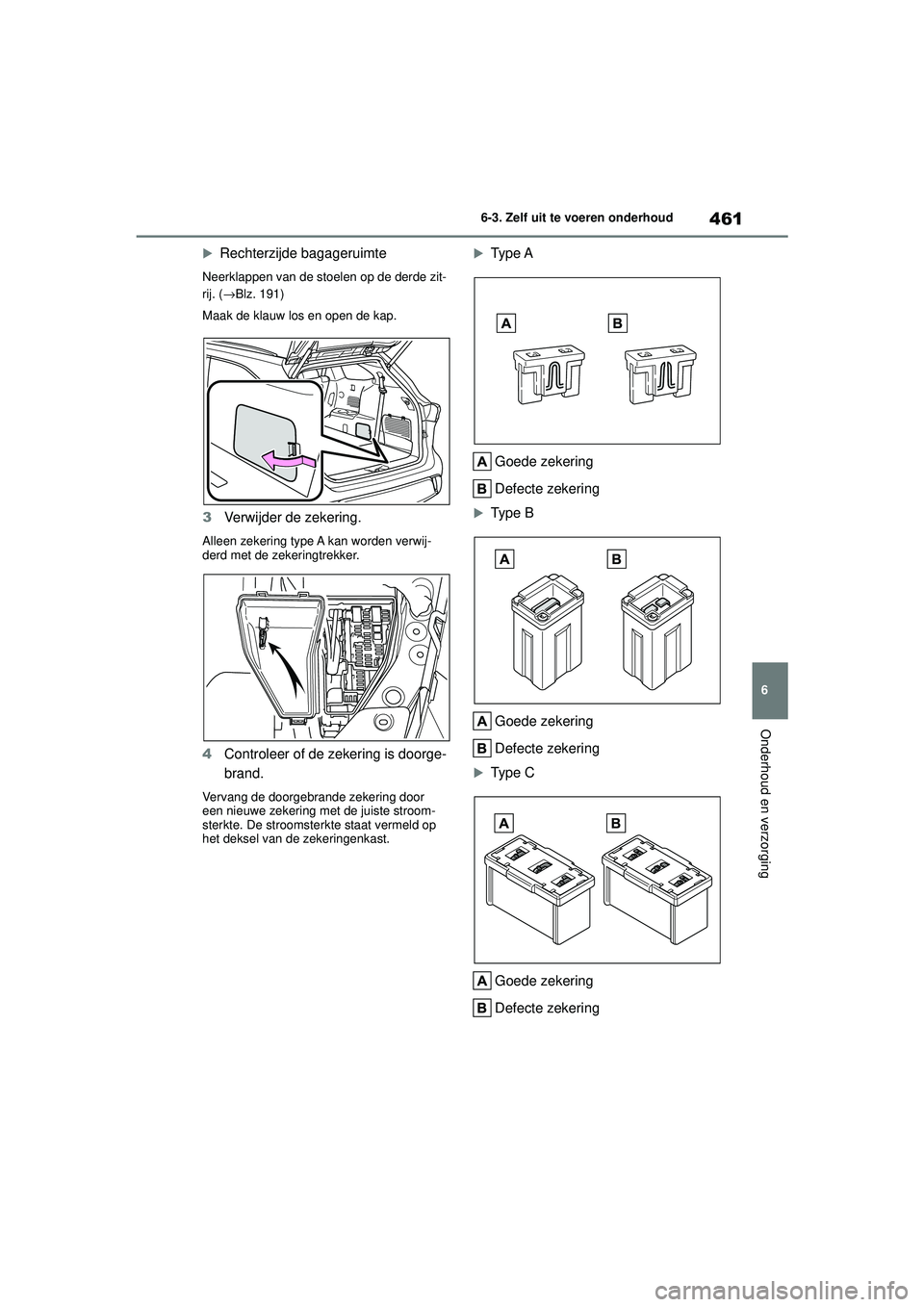

6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
HIGHLANDER HV_EE 
Rechterzijde bagageruimte
Neerklappen van de stoelen op de derde zit-
rij. (
→Blz. 191)
Maak de klauw los en open de kap.
3 Verwijder de zekering.
Alleen zekering type A kan worden verwij-
derd met de zekeringtrekker.
4Controleer of de zekering is doorge-
brand.
Vervang de doorgebrande zekering door
een nieuwe zekering met de juiste stroom-
sterkte. De stroomsterkte staat vermeld op
het deksel van de zekeringenkast. 
Ty p e A
Goede zekering
Defecte zekering
Ty p e BGoede zekering
Defecte zekering
Ty p e CGoede zekering
Defecte zekering
HIGHLANDER-HYBRID_OM_Europe_OM48G42E.book Page 461 Thursday, September 3, 2020 8:42 AM

4626-3. Zelf uit te voeren onderhoud
HIGHLANDER HV_EE

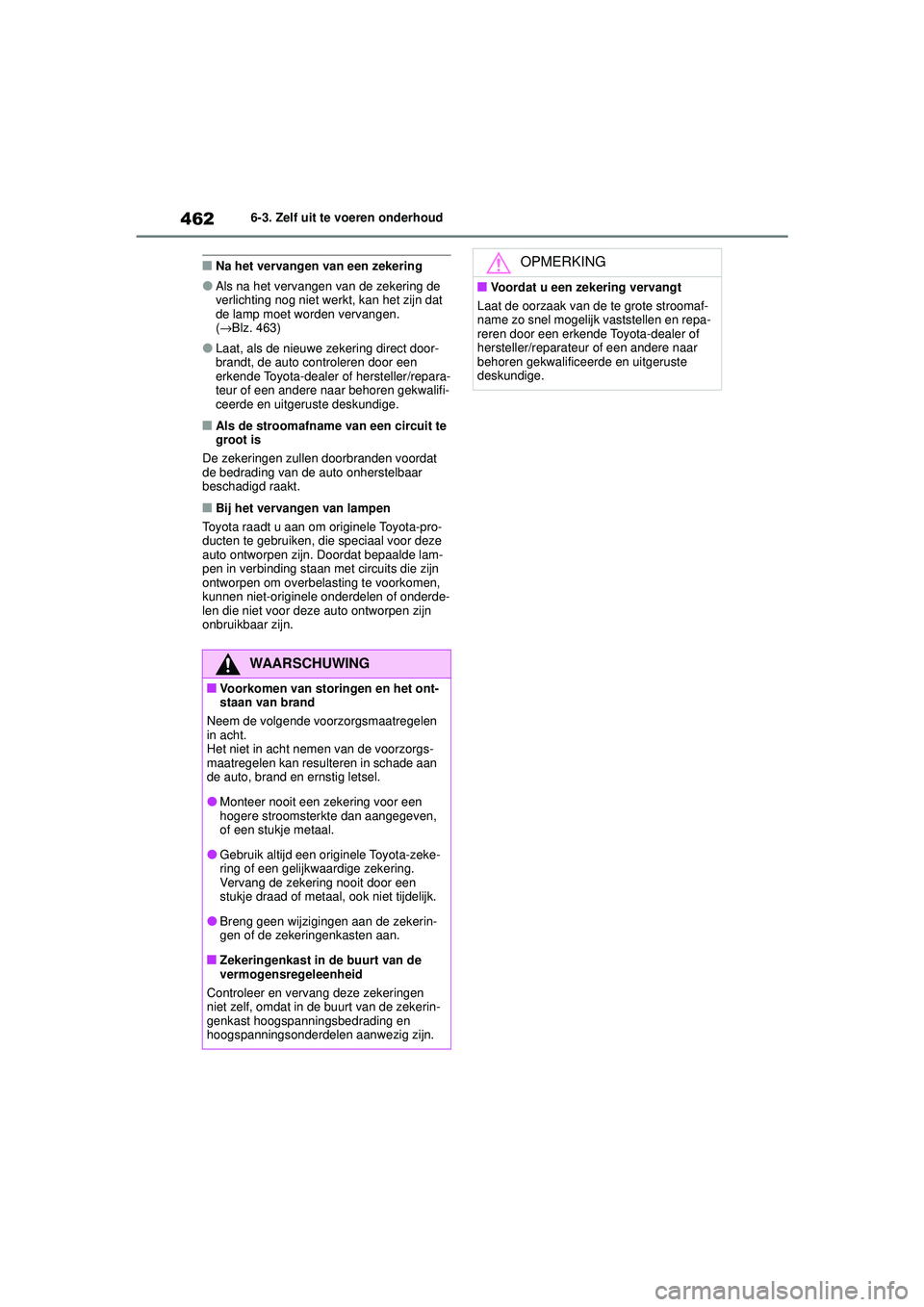

■Na het vervangen van een zekering
●Als na het vervangen van de zekering de
verlichting nog niet werkt, kan het zijn dat
de lamp moet worden vervangen.
( → Blz. 463)
●Laat, als de nieuwe zekering direct door-
brandt, de auto controleren door een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
■Als de stroomafname van een circuit te
groot is
De zekeringen zullen doorbranden voordat
de bedrading van de auto onherstelbaar
beschadigd raakt.
■Bij het vervangen van lampen
Toyota raadt u aan om originele Toyota-pro-
ducten te gebruiken, die speciaal voor deze
auto ontworpen zijn. Doordat bepaalde lam-
pen in verbinding staan met circuits die zijn
ontworpen om overbelasting te voorkomen,
kunnen niet-originele onderdelen of onderde-
len die niet voor deze auto ontworpen zijn
onbruikbaar zijn.
WAARSCHUWING
■Voorkomen van storingen en het ont-
staan van brand
Neem de volgende voorzorgsmaatregelen
in acht.
Het niet in acht nemen van de voorzorgs-
maatregelen kan resulteren in schade aan
de auto, brand en ernstig letsel.
●Monteer nooit een zekering voor een
hogere stroomsterkte dan aangegeven,
of een stukje metaal.
●Gebruik altijd een originele Toyota-zeke-
ring of een gelijkwaardige zekering.
Vervang de zekering nooit door een
stukje draad of metaal, ook niet tijdelijk.
●Breng geen wijzigingen aan de zekerin-
gen of de zekeringenkasten aan.
■Zekeringenkast in de buurt van de
vermogensregeleenheid
Controleer en vervang deze zekeringen
niet zelf, omdat in de buurt van de zekerin-
genkast hoogspanningsbedrading en
hoogspanningsonderdelen aanwezig zijn.
OPMERKING
■Voordat u een zekering vervangt
Laat de oorzaak van de te grote stroomaf-
name zo snel mogelijk vaststellen en repa-
reren door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
HIGHLANDER-HYBRID_OM_Europe_OM48G42E.book Page 462 Thursday, September 3, 2020 8:42 AM

463
6
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
HIGHLANDER HV_EE

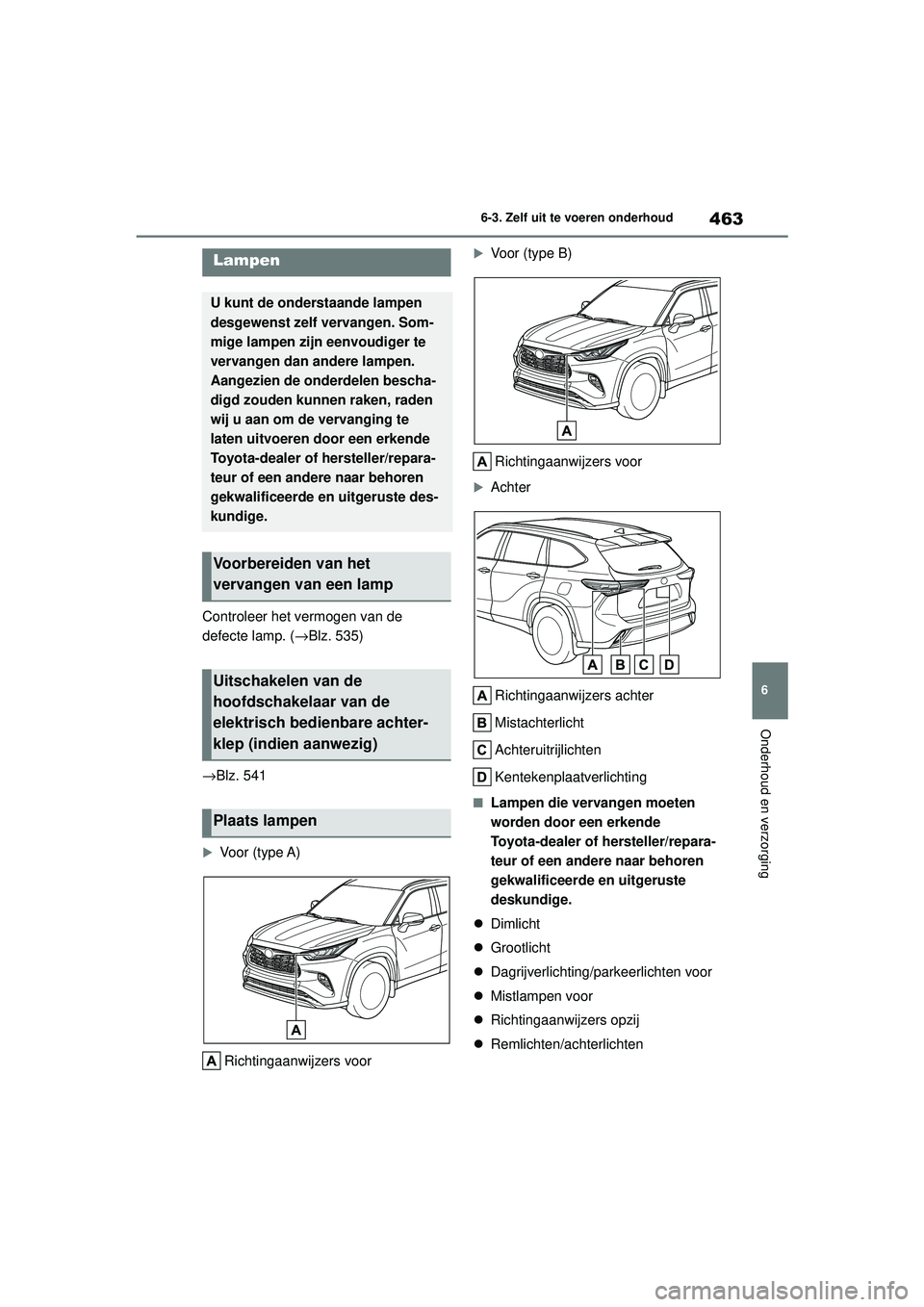

Controleer het vermogen van de
defecte lamp. (
→Blz. 535)
→Blz. 541
Voor (type A)
Richtingaanwijzers voor
Voor (type B)Richtingaanwijzers voor
AchterRichtingaanwijzers achter
Mistachterlicht
Achteruitrijlichten
Kentekenplaatverlichting
■Lampen die vervangen moeten
worden door een erkende
Toyota-dealer of hersteller/repara-
teur of een andere naar behoren
gekwalificeerde en uitgeruste
deskundige.
 Dimlicht
 Grootlicht
 Dagrijverlichting/parkeerlichten voor
 Mistlampen voor
 Richtingaanwijzers opzij
 Remlichten/achterlichten
Lampen
U kunt de onderstaande lampen
desgewenst zelf vervangen. Som-
mige lampen zijn eenvoudiger te
vervangen dan andere lampen.
Aangezien de onderdelen bescha-
digd zouden kunnen raken, raden
wij u aan om de vervanging te
laten uitvoeren door een erkende
Toyota-dealer of hersteller/repara-
teur of een andere naar behoren
gekwalificeerde en uitgeruste des-
kundige.
Voorbereiden van het
vervangen van een lamp
Uitschakelen van de
hoofdschakelaar van de
elektrisch bedienbare achter-
klep (indien aanwezig)
Plaats lampen
HIGHLANDER-HYBRID_OM_Europe_OM48G42E.book Page 463 Thursday, September 3, 2020 8:42 AM

4646-3. Zelf uit te voeren onderhoud
HIGHLANDER HV_EE

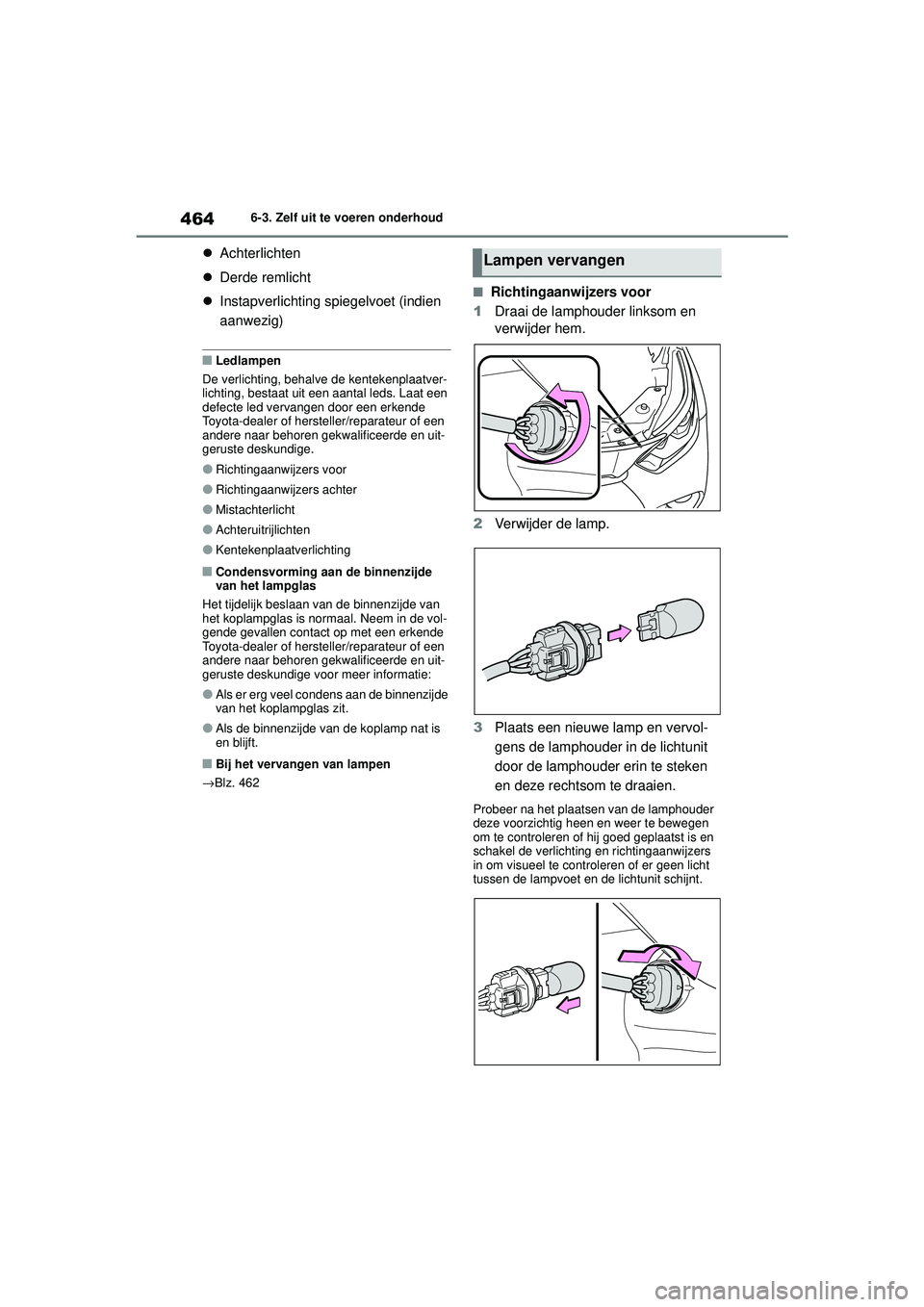

 Achterlichten
 Derde remlicht
 Instapverlichting spiegelvoet (indien
aanwezig)
■Ledlampen
De verlichting, behalve de kentekenplaatver-
lichting, bestaat uit een aantal leds. Laat een
defecte led vervangen door een erkende
Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uit-
geruste deskundige.
●Richtingaanwijzers voor
●Richtingaanwijzers achter
●Mistachterlicht
●Achteruitrijlichten
●Kentekenplaatverlichting
■Condensvorming aan de binnenzijde
van het lampglas
Het tijdelijk beslaan v an de binnenzijde van
het koplampglas is normaal. Neem in de vol-
gende gevallen contact op met een erkende
Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uit-
geruste deskundige voor meer informatie:
●Als er erg veel condens aan de binnenzijde
van het koplampglas zit.
●Als de binnenzijde van de koplamp nat is
en blijft.
■Bij het vervangen van lampen
→ Blz. 462
■Richtingaanwijzers voor
1 Draai de lamphouder linksom en
verwijder hem.
2 Verwijder de lamp.
3 Plaats een nieuwe lamp en vervol-
gens de lamphouder in de lichtunit
door de lamphouder erin te steken
en deze rechtsom te draaien.
Probeer na het plaatsen van de lamphouder
deze voorzichtig heen en weer te bewegen
om te controleren of hij goed geplaatst is en
schakel de verlichting en richtingaanwijzers
in om visueel te controleren of er geen licht
tussen de lampvoet en de lichtunit schijnt.
Lampen vervangen
HIGHLANDER-HYBRID_OM_Europe_OM48G42E.book Page 464 Thursday, September 3, 2020 8:42 AM

465
6
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
HIGHLANDER HV_EE

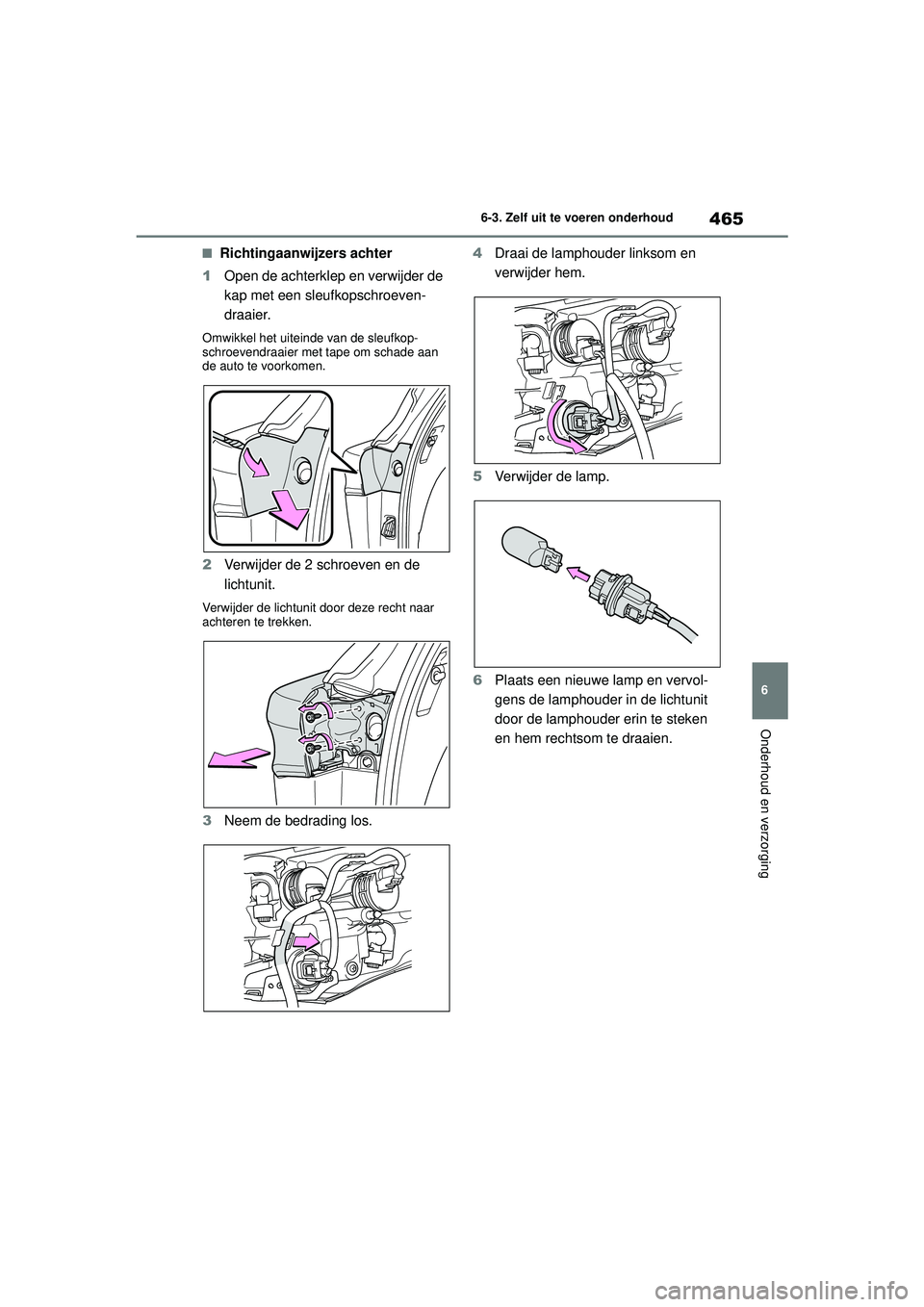

■Richtingaanwijzers achter
1 Open de achterklep en verwijder de
kap met een sleufkopschroeven-
draaier.
Omwikkel het uiteinde van de sleufkop-
schroevendraaier met tape om schade aan
de auto te voorkomen.
2Verwijder de 2 schroeven en de
lichtunit.
Verwijder de lichtunit door deze recht naar
achteren te trekken.
3Neem de bedrading los. 4
Draai de lamphouder linksom en
verwijder hem.
5 Verwijder de lamp.
6 Plaats een nieuwe lamp en vervol-
gens de lamphouder in de lichtunit
door de lamphouder erin te steken
en hem rechtsom te draaien.
HIGHLANDER-HYBRID_OM_Europe_OM48G42E.book Page 465 Thursday, September 3, 2020 8:42 AM

4666-3. Zelf uit te voeren onderhoud
HIGHLANDER HV_EE Probeer na het plaatsen van de lamphouder
deze voorzichtig heen en weer te bewegen
om te controleren of hij goed geplaatst is en
schakel de richtingaanwijzer in om visueel te
controleren of er geen licht tussen de lamp-
voet en de lichtunit schijnt.

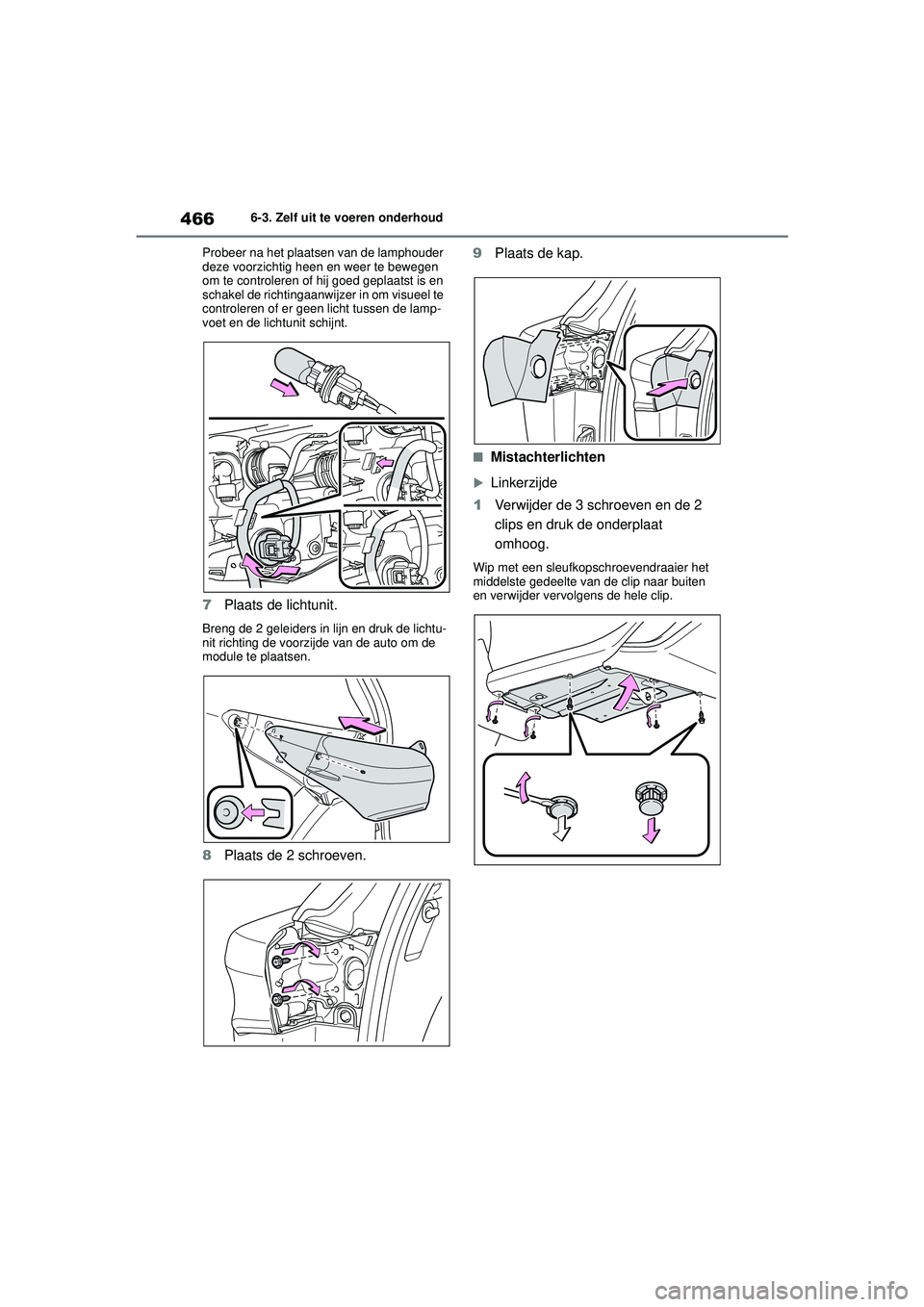

7
Plaats de lichtunit.
Breng de 2 geleiders in lijn en druk de lichtu-
nit richting de voorzijde van de auto om de
module te plaatsen.
8Plaats de 2 schroeven. 9
Plaats de kap.
■Mistachterlichten
Linkerzijde
1 Verwijder de 3 schroeven en de 2
clips en druk de onderplaat
omhoog.
Wip met een sleufkopschroevendraaier het
middelste gedeelte van de clip naar buiten
en verwijder vervolgens de hele clip.
HIGHLANDER-HYBRID_OM_Europe_OM48G42E.book Page 466 Thursday, September 3, 2020 8:42 AM

467
6
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
HIGHLANDER HV_EE
2

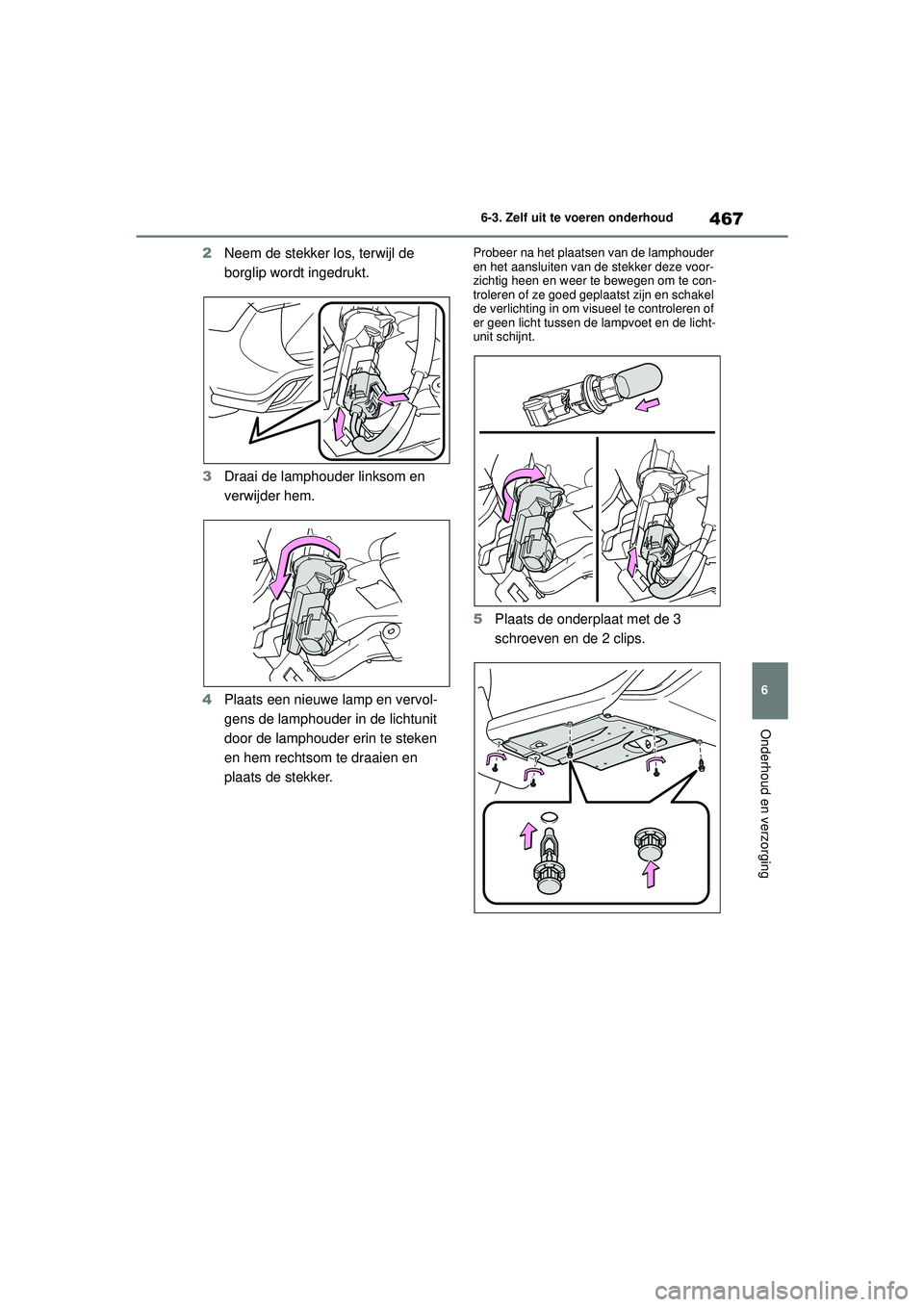

Neem de stekker los, terwijl de
borglip wordt ingedrukt.
3 Draai de lamphouder linksom en
verwijder hem.
4 Plaats een nieuwe lamp en vervol-
gens de lamphouder in de lichtunit
door de lamphouder erin te steken
en hem rechtsom te draaien en
plaats de stekker.Probeer na het plaatsen van de lamphouder
en het aansluiten van de stekker deze voor-
zichtig heen en weer te bewegen om te con-
troleren of ze goed geplaatst zijn en schakel
de verlichting in om visueel te controleren of
er geen licht tussen de lampvoet en de licht-
unit schijnt.
5Plaats de onderplaat met de 3
schroeven en de 2 clips.
HIGHLANDER-HYBRID_OM_Europe_OM48G42E.book Page 467 Thursday, September 3, 2020 8:42 AM

4686-3. Zelf uit te voeren onderhoud
HIGHLANDER HV_EE 

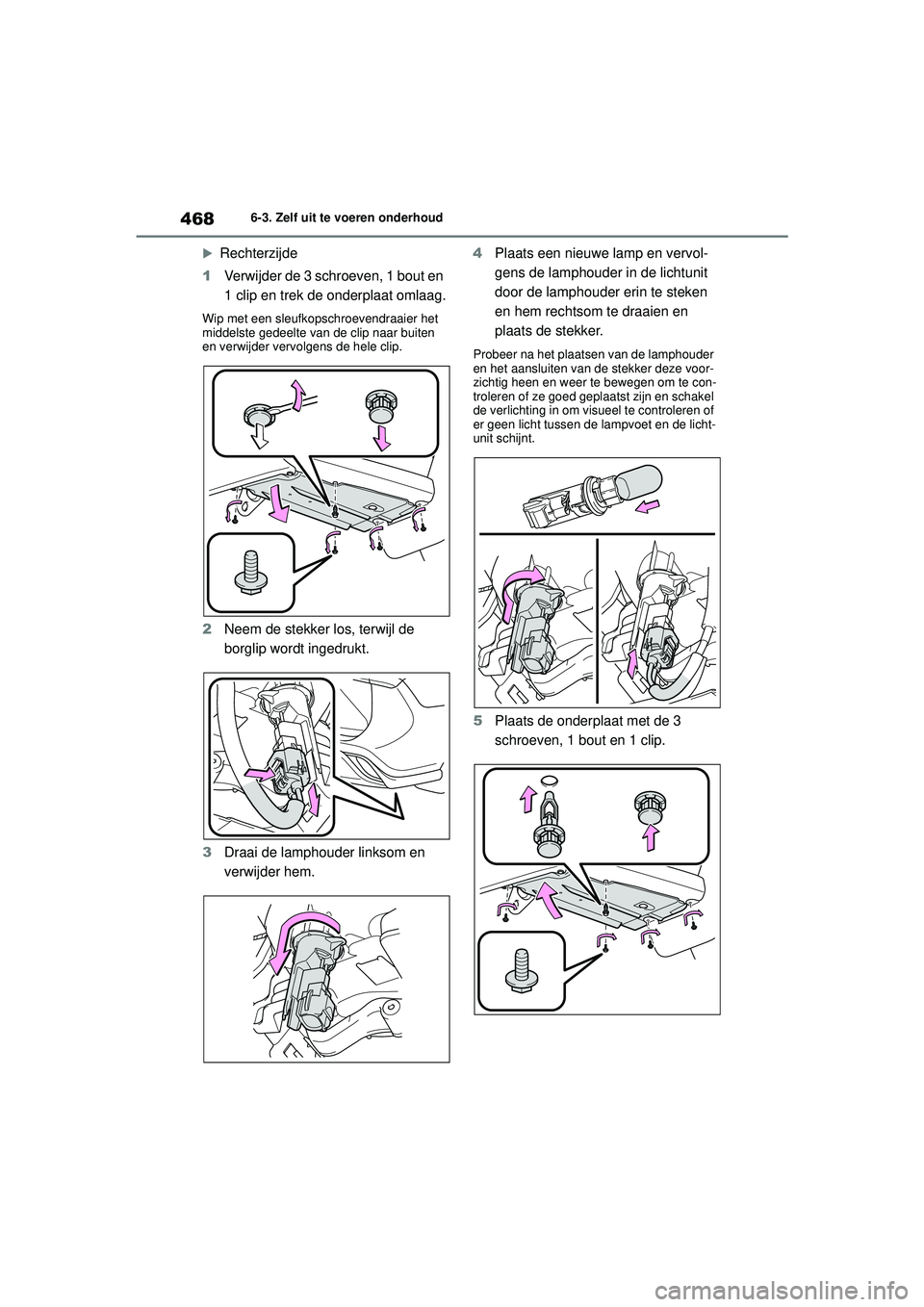

Rechterzijde
1 Verwijder de 3 schroeven, 1 bout en
1 clip en trek de onderplaat omlaag.
Wip met een sleufkopschroevendraaier het
middelste gedeelte van de clip naar buiten
en verwijder vervolgens de hele clip.
2Neem de stekker los, terwijl de
borglip wordt ingedrukt.
3 Draai de lamphouder linksom en
verwijder hem. 4
Plaats een nieuwe lamp en vervol-
gens de lamphouder in de lichtunit
door de lamphouder erin te steken
en hem rechtsom te draaien en
plaats de stekker.
Probeer na het plaatsen van de lamphouder
en het aansluiten van de stekker deze voor-
zichtig heen en weer te bewegen om te con-
troleren of ze goed geplaatst zijn en schakel
de verlichting in om visueel te controleren of
er geen licht tussen de lampvoet en de licht-
unit schijnt.
5Plaats de onderplaat met de 3
schroeven, 1 bout en 1 clip.
HIGHLANDER-HYBRID_OM_Europe_OM48G42E.book Page 468 Thursday, September 3, 2020 8:42 AM

469
6
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
HIGHLANDER HV_EE

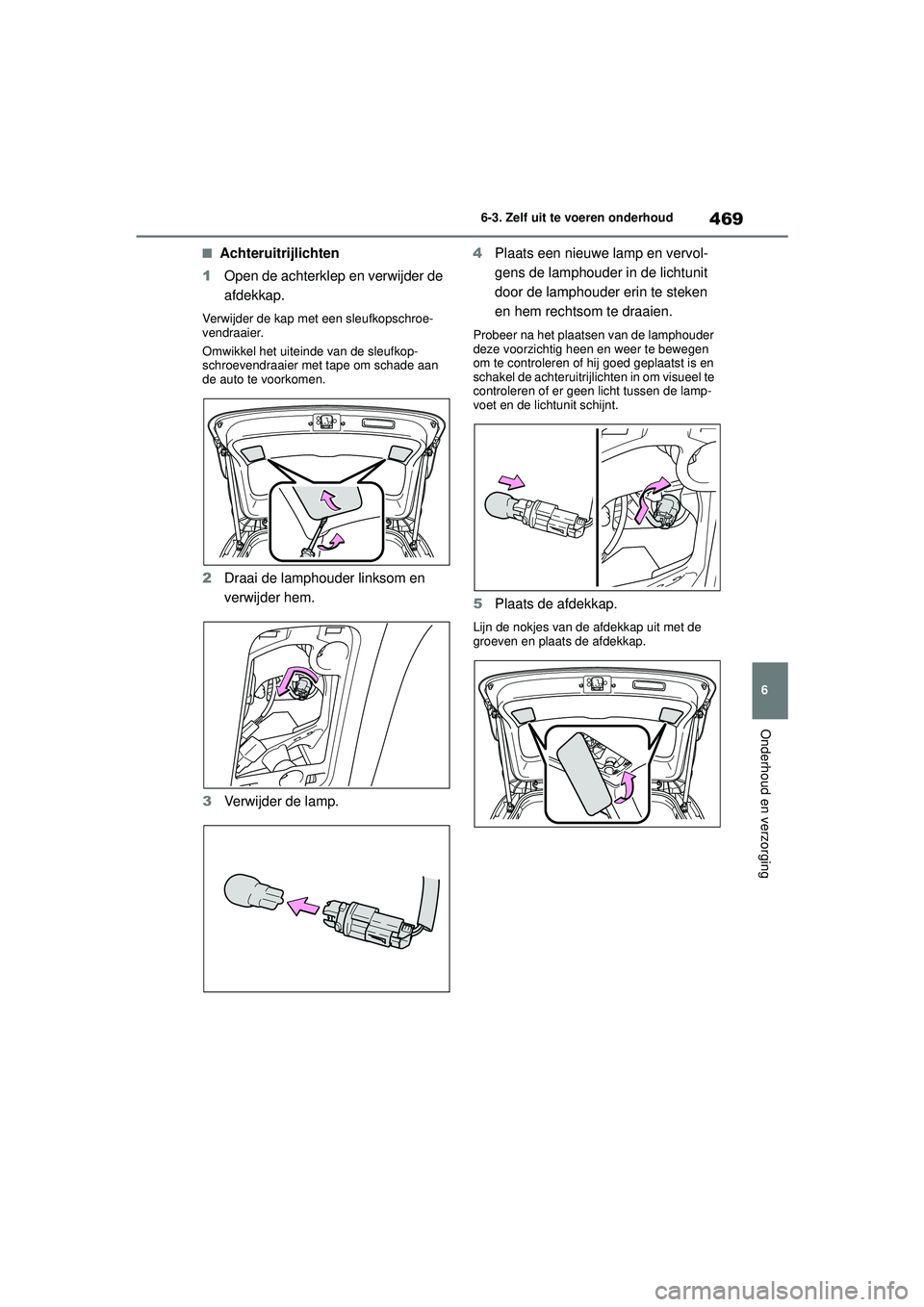

■Achteruitrijlichten
1 Open de achterklep en verwijder de
afdekkap.
Verwijder de kap met een sleufkopschroe-
vendraaier.
Omwikkel het uiteinde van de sleufkop-
schroevendraaier met tape om schade aan
de auto te voorkomen.
2Draai de lamphouder linksom en
verwijder hem.
3 Verwijder de lamp. 4
Plaats een nieuwe lamp en vervol-
gens de lamphouder in de lichtunit
door de lamphouder erin te steken
en hem rechtsom te draaien.
Probeer na het plaatsen van de lamphouder
deze voorzichtig heen en weer te bewegen
om te controleren of hij goed geplaatst is en
schakel de achteruitrijlich ten in om visueel te
controleren of er geen licht tussen de lamp-
voet en de lichtunit schijnt.
5 Plaats de afdekkap.
Lijn de nokjes van de afdekkap uit met de
groeven en plaats de afdekkap.
HIGHLANDER-HYBRID_OM_Europe_OM48G42E.book Page 469 Thursday, September 3, 2020 8:42 AM

4706-3. Zelf uit te voeren onderhoud
HIGHLANDER HV_EE

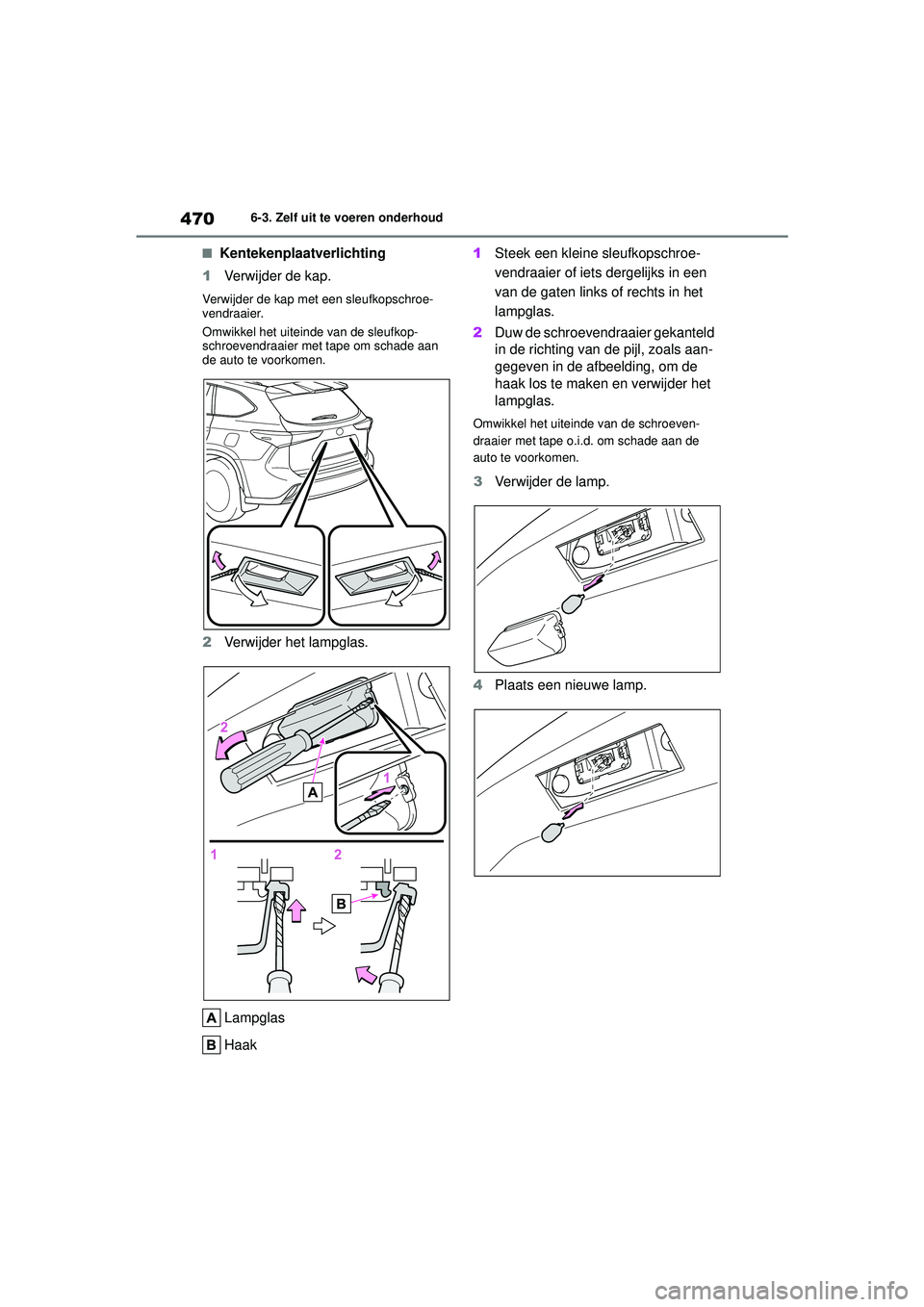

■Kentekenplaatverlichting
1 Verwijder de kap.
Verwijder de kap met een sleufkopschroe-
vendraaier.
Omwikkel het uiteinde van de sleufkop-
schroevendraaier met tape om schade aan
de auto te voorkomen.
2Verwijder het lampglas.
Lampglas
Haak 1
Steek een kleine sleufkopschroe-
vendraaier of iets dergelijks in een
van de gaten links of rechts in het
