TOYOTA HIGHLANDER 2020 Manual de utilização (in Portuguese)

8
525
8
Especificações do veículo
HIGHLANDER HV_EE
Especificações
do veículo
.8-1. Especificações
Informações de manutenção
(combustível, nível de óleo,
etc.) ..................................
526
Informações de combustível.536
8-2. Configurações
Configurações pessoais ...537
8-3. Inicialização
Itens a inicializar ...............547

5268-1. Especificações
HIGHLANDER HV_EE
8-1.Especificações
*1: Veículos sem carga
*2: Para modelos AXUH78L-ARXMHW, AXUH78R-ARXMHW*4
*3
: Para modelos AXUH78L-ARXGHW, AXUH78R-ARX?HW*4
*4
: O código do modelo está indicado na etiqueta do fabricante. (P.526)
Número de identificação do
veículo
O número de identificação do veículo
(VIN) é a identificação legal do seu
veículo. Este é o número principal de
identificação do seu Toyota. É men-
cionado no Certificado de Matrícula
(Documento Único Automóvel) do
seu veículo.
Parte superior esquerda do painel
de instrumentos
O número de identificação do veículo
está gravado.

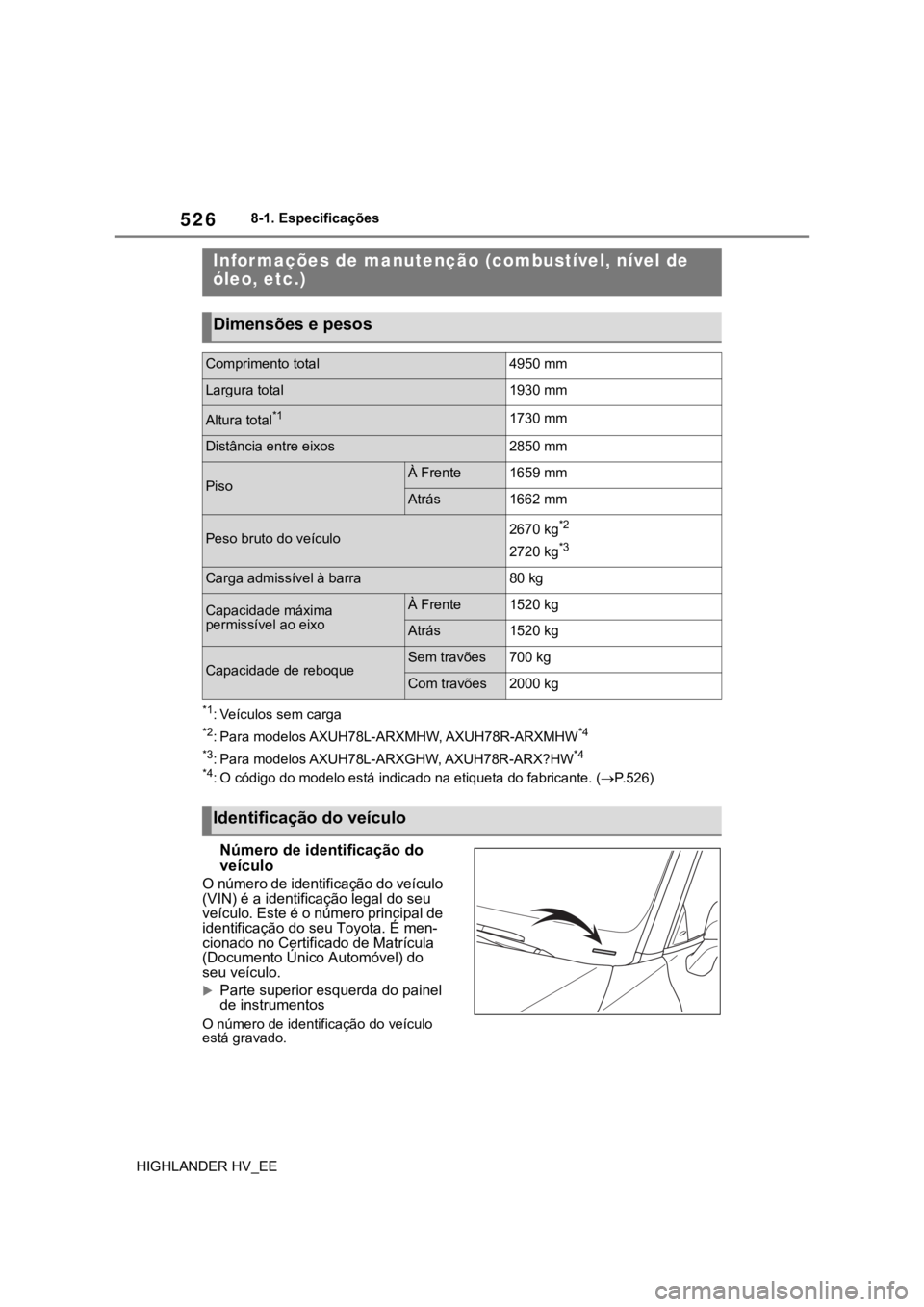

Informações de manutenção (combustível, nível de
óleo, etc.)
Dimensões e pesos
Comprimento total4950 mm
Largura total1930 mm
Altura total*11730 mm
Distância entre eixos2850 mm
PisoÀ Frente1659 mm
Atrás1662 mm
Peso bruto do veículo2670 kg*2
2720 kg*3
Carga admissível à barra80 kg
Capacidade máxima
permissível ao eixoÀ Frente1520 kg
Atrás1520 kg
Capacidade de reboqueSem travões700 kg
Com travões2000 kg
Identificação do veículo

527
8 8-1. Especificações
Especificações do veículo
HIGHLANDER HV_EE

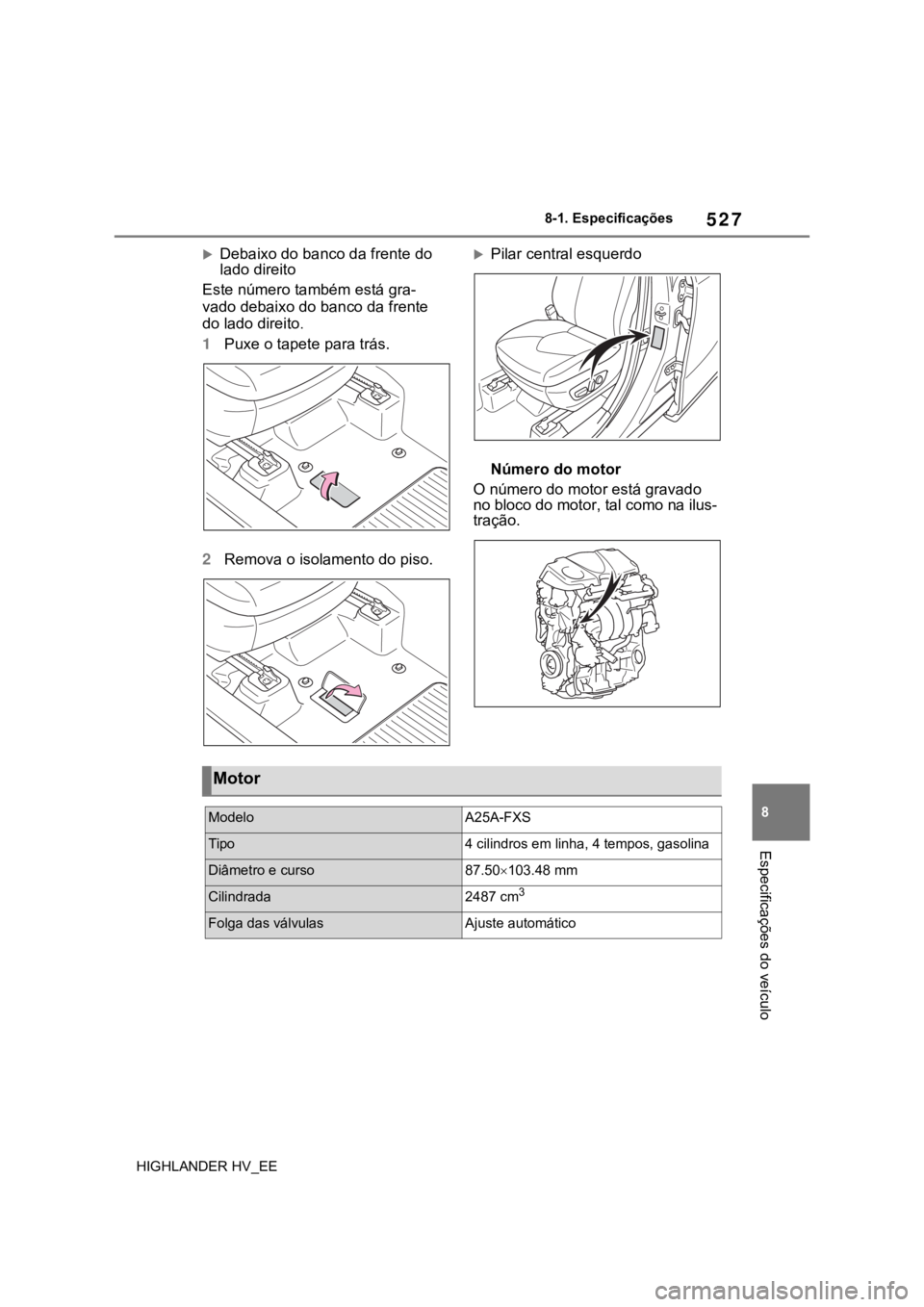

Debaixo do banco da frente do
lado direito
Este número também está gra-
vado debaixo do banco da frente
do lado direito
.
1Puxe o tapete para trás.
2Remova o isolamento do piso.
Pilar central esquerdo
Número do motor
O número do motor está gravado
no bloco do motor, tal como na ilus-
tração.
Motor
ModeloA25A-FXS
Tipo4 cilindros em linha, 4 tempos, gasolina
Diâmetro e curso87.50103.48 mm
Cilindrada2487 cm3
Folga das válvulasAjuste automático

5288-1. Especificações
HIGHLANDER HV_EE
À frente
Atrás

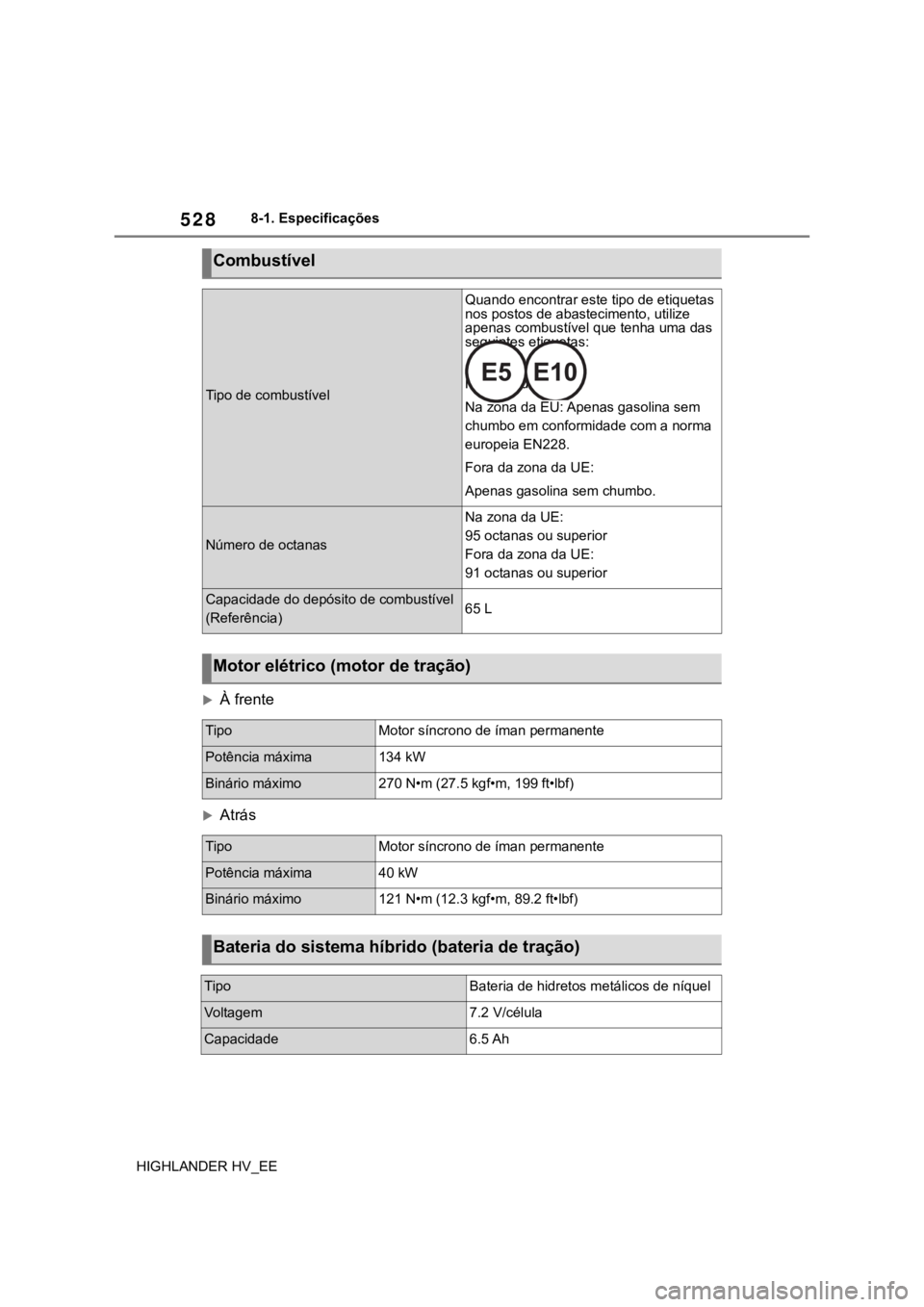

Combustível
Tipo de combustível
Quando encontrar este tipo de etiquetas
nos postos de abastecimento, utilize
apenas combustível que tenha uma das
seguintes etiquetas:
Na zona da UE:
Na zona da EU: Apenas gasolina sem
chumbo em conformidade com a norma
europeia EN228.
Fora da zona da UE:
Apenas gasolina sem chumbo.
Número de octanas
Na zona da UE:
95 octanas ou superior
Fora da zona da UE:
91 octanas ou superior
Capacidade do depósito de combustível
(Referência)65 L
Motor elétrico (motor de tração)
TipoMotor síncrono de íman permanente
Potência máxima 134 kW
Binário máximo270 N•m (27.5 kgf•m, 199 ft•lbf)
TipoMotor síncrono de íman permanente
Potência máxima 40 kW
Binário máximo121 N•m (12.3 kgf•m, 89.2 ft•lbf)
Bateria do sistema híbrido (bateria de tração)
TipoBateria de hidretos metálicos de níquel
Voltagem7.2 V/célula
Capacidade6.5 Ah

529
8 8-1. Especificações
Especificações do veículo
HIGHLANDER HV_EE
Capacidade de óleo -
Referência*)
*: A capacidade de óleo do motor é a
quantidade de referência a ser utili-
zada quando mudar o óleo. Aqueça o
motor e desligue o sistema híbrido.
Aguarde mais de 5 minutos e verifi-
que o nível do óleo na vareta.
Escolha do óleo do motor
O seu veículo Toyota utiliza
“Toyota Genuine Motor Oil”. A
Toyota recomenda a utilização do
óleo aprovado “Toyota Genuine
Motor Oil”. Pode ser utilizado outro
óleo de qualidade equivalente.
Tipo de óleo:
0W-16:
Óleo do motor do tipo API SN
“Resource-Conserving” ou do tipo
SN PLUS “Resource-Conserving”
multigrade
0W-20 e 5W-30:
Óleo do motor do tipo API SL
"Energy-Conserving", SM
"Energy-Conserving", SN
“Resource-Conserving” ou SN
PLUS “Resource-Conserving”; ou
ILSAC multigrade
Viscosidade recomendada (SAE):De preferência
Gamas de temperaturas previs-
tas antes da próxima mudança
de óleo
O seu veículo Toyota sai de fábrica
abastecido com SAE 0W-16. Este
óleo é a melhor escolha para o seu
veículo em termos de economia de
combustível bem como de arran-
que em tempo frio. Se o óleo SAE
0W-16 não estiver disponível, tam-
bém pode utilizar o óleo SAE
0W-20. No entanto, este óleo deve
ser substituído por óleo SAE
0W-16 na próxima mudança de
óleo.
Viscosidade do óleo (0W-16 é aqui
explicado como um exemplo):
• O 0W em 0W-16 indica a carac-
terística do óleo que permite um
bom arranque do motor a frio.
Os óleos com um valor inferior
antes do W facilitam o arranque
do motor em tempo frio.
• O valor 16 em 0W-16 indica a vis-
cosidade do óleo quando este
está com uma temperatura ele-
vada. Um óleo com uma viscosi-
dade superior (um com um valor
mais elevado) pode ser mais ade-
quado, caso o seu veículo seja
Quantidade40 célula
Voltagem nominal288 V
Sistema de lubrificação
Com filtro 4.5 L
Sem filtro 4.2 L

5308-1. Especificações
HIGHLANDER HV_EE
sujeito a velocidades elevadas ou
a condições de carga extremas.
Como ler as etiquetas do recipiente
de óleo:
Uma ou ambas as marcas regista-
das API são colocadas em alguns
recipientes de óleo para ajudar a
escolher o óleo que deve ser usado.Símbolo de serviço API
Parte superior da etiqueta: “API SER-
VICE SN” é a designação da qualidade
do óleo pelo API (Instituto Americano
do Petróleo).
Parte do centro: “SAE 0W-16” indica o
grau de viscosidade SAE.
Parte inferior da etiqueta: A indicação
"Resource-Conserving" significa que o
óleo tem capacidades para reduzir o
consumo de combustível e proteção
ambiental.
Marca de Certificação do ILSAC
A marca de certificação ILSAC (Inter-
national Lubricant Standardization and
Approval Committee - Comité Interna-
cional de Padronização e Aprovação
de Lubrificantes) é apresentada na
parte da frente do recipiente.
Sistema de arrefecimento
Capacidade*
Motor a
gasolina9.4 L
Unidade de
controlo da
potência
1.9 L
Tipo de líquido de
refrigeração
Utilize um dos seguintes.
• “Toyota Super Long Life Coolant”
• Equivalente de alta qualidade, tipo glicol-etileno com
uma base de refrigerante sem silício, amina, nitrato
e borato, juntamente com uma tecnologia de ácido
orgânico híbrido de longa duração
Não use apenas água simples.
Sistema de ignição (velas de ignição)
MarcaDENSO FC16HR-Q8
Folga0.8 mm
ATENÇÃO
Velas de ignição do tipo irídio
Use apenas velas de ignição do tipo irídio. Não ajuste a folga das velas de ignição.

531
8 8-1. Especificações
Especificações do veículo
HIGHLANDER HV_EE
*: O valor de capacidade é um valor de referência.
Se for necessário fazer a substituição, contacte um concessionário Toyota autori-
zado, reparador Toyota autorizado ou qualquer reparador da sua confiança.
*: O valor de capacidade é um valor de referência.
Se for necessário fazer a substituição, contacte um concessionário Toyota autori-
zado, reparador Toyota autorizado ou qualquer reparador da sua confiança.
Sistema elétrico (Bateria de 12 volts)
Voltagem aos 20°C:
12.0 V ou superior
(Coloque o interruptor Power em OFF e ligue
os máximos durante 30 segundos.)
Índices de carga5 A max.
Caixa de velocidades do sistema híbrido
Capacidade de óleo*4.4 L
Tipo de óleoToyota Genuine ATF WS
ATENÇÃO
Tipo de óleo da caixa de velocidades do sistema híbrido
Se utilizar outro fluido que não o tipo acima indicado pode sentir vibrações ou
ouvir ruídos e, em último caso, danificar a caixa de velocidades do veículo.
Diferencial traseiro (motor elétrico traseiro)
Capacidade do óleo*1.7 L
Tipo de óleoToyota Genuine ATF WS
ATENÇÃO
Tipo de óleo do diferencial
Se utilizar outro fluido que não o tipo acima indicado pode sentir vibrações ou
ouvir ruídos e, em último caso, danificar o diferencial do seu veículo.

5328-1. Especificações
HIGHLANDER HV_EE
*: Folga mínima do pedal quando pressionado com uma força de 300 N com o
motor em funcionamento.
Pneus de 18" (para Ucrânia, Azerbaijão e Geórgia)

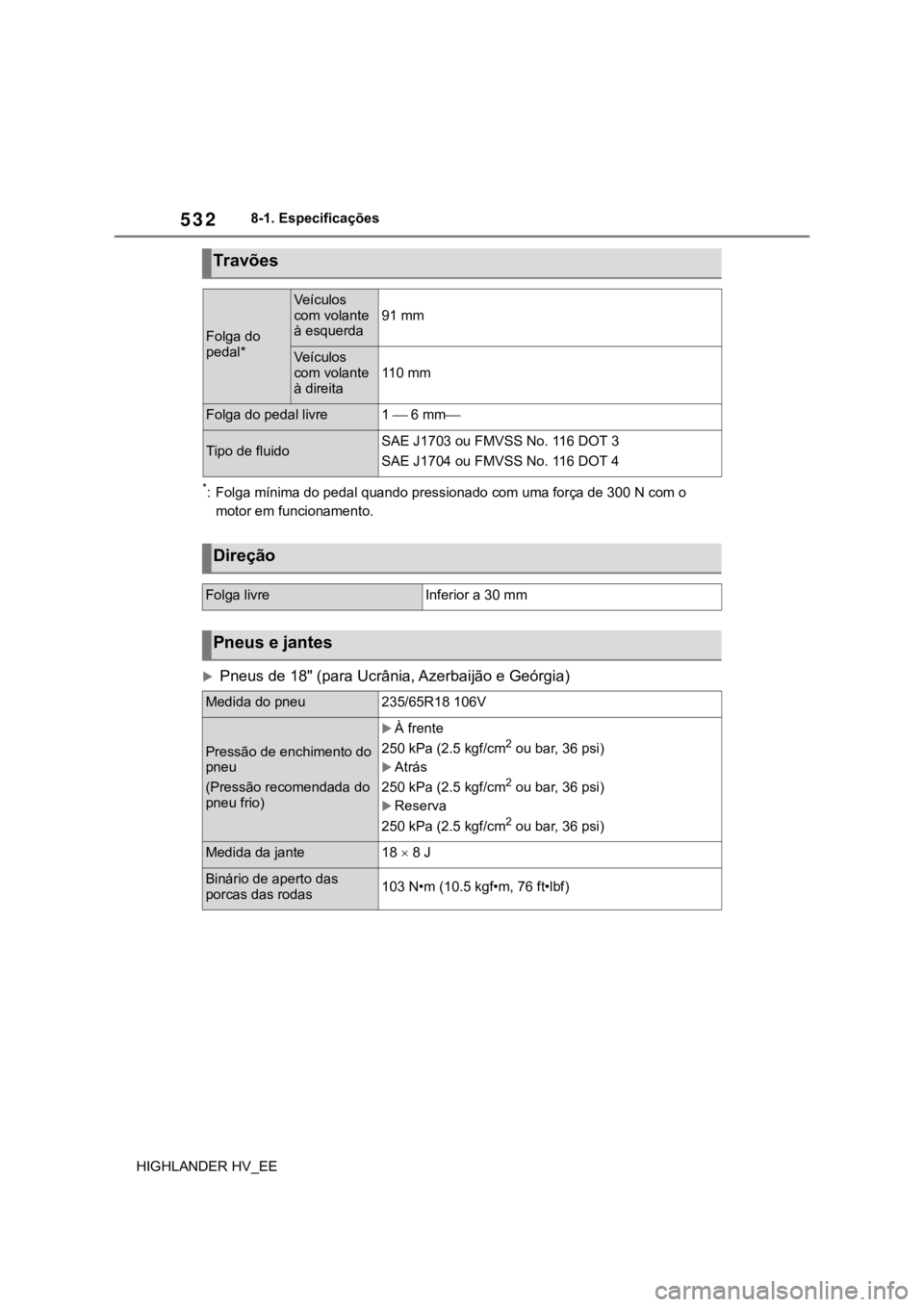

Travões
Folga do
pedal*
Ve í c u l o s
com volante
à esquerda
91 mm
Ve í c u l o s
com volante
à direita110 mm
Folga do pedal livre1  6 mm
Tipo de fluidoSAE J1703 ou FMVSS No. 116 DOT 3
SAE J1704 ou FMVSS No. 116 DOT 4
Direção
Folga livreInferior a 30 mm
Pneus e jantes
Medida do pneu235/65R18 106V
Pressão de enchimento do
pneu
(Pressão recomendada do
pneu frio)
À frente
250 kPa (2.5 kgf/cm2 ou bar, 36 psi)
Atrás
250 kPa (2.5 kgf/cm2 ou bar, 36 psi)
Reserva
250 kPa (2.5 kgf/cm2 ou bar, 36 psi)
Medida da jante18  8 J
Binário de aperto das
porcas das rodas103 N•m (10.5 kgf•m, 76 ft•lbf)

533
8 8-1. Especificações
Especificações do veículo
HIGHLANDER HV_EE

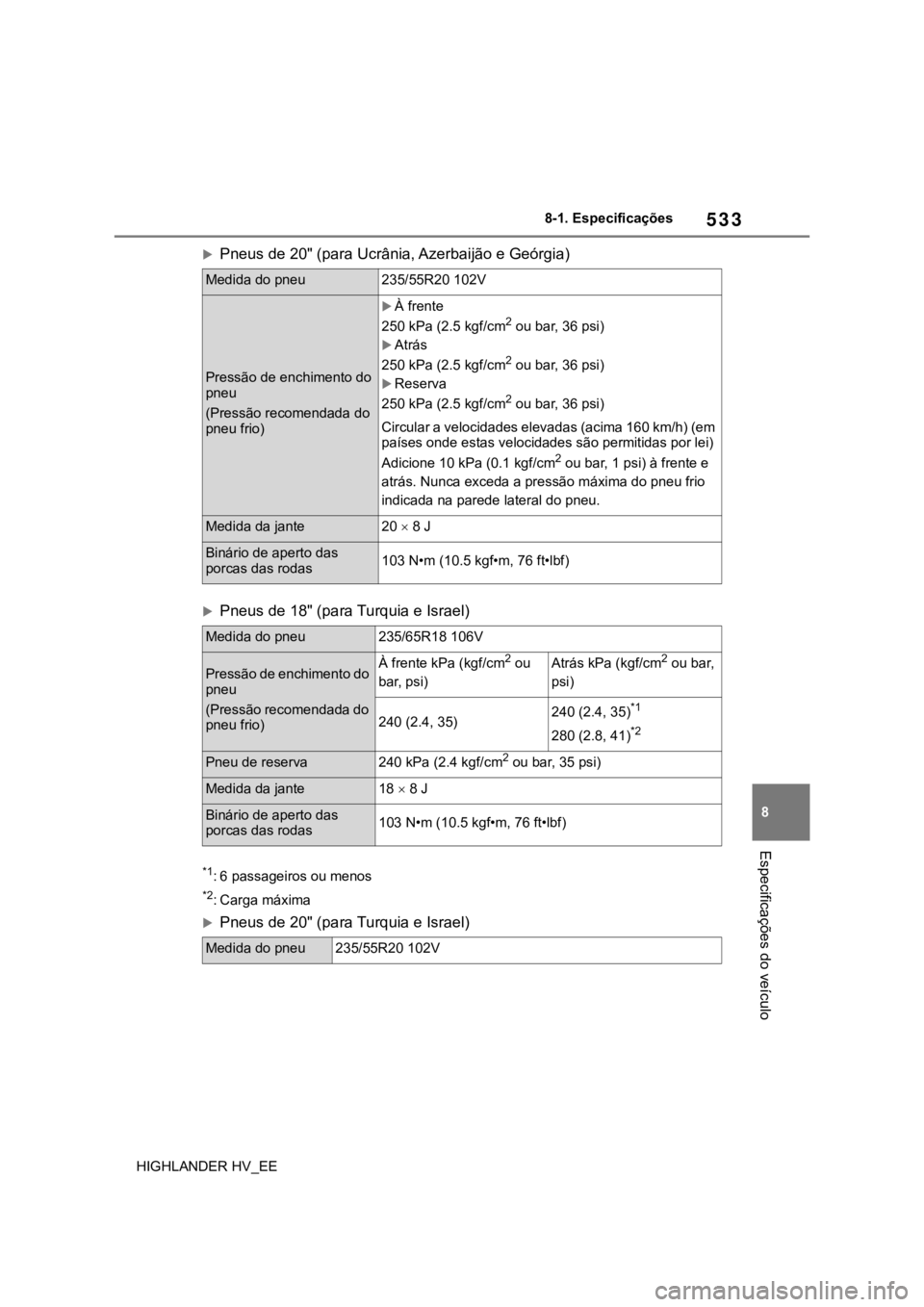

Pneus de 20" (para Ucrânia, Azerbaijão e Geórgia)
Pneus de 18" (para Turquia e Israel)
*1: 6 passageiros ou menos
*2: Carga máxima
Pneus de 20" (para Turquia e Israel)
Medida do pneu235/55R20 102V
Pressão de enchimento do
pneu
(Pressão recomendada do
pneu frio)
À frente
250 kPa (2.5 kgf/cm2 ou bar, 36 psi)
Atrás
250 kPa (2.5 kgf/cm2 ou bar, 36 psi)
Reserva
250 kPa (2.5 kgf/cm2 ou bar, 36 psi)
Circular a velocidades elevadas (acima 160 km/h) (em
países onde estas velocidades são permitidas por lei)
Adicione 10 kPa (0.1 kgf/cm
2 ou bar, 1 psi) à frente e
atrás. Nunca exceda a pressão máxima do pneu frio
indicada na parede lateral do pneu.
Medida da jante20  8 J
Binário de aperto das
porcas das rodas103 N•m (10.5 kgf•m, 76 ft•lbf)
Medida do pneu235/65R18 106V
Pressão de enchimento do
pneu
(Pressão recomendada do
pneu frio)À frente kPa (kgf/cm2 ou
bar, psi)Atrás kPa (kgf/cm2 ou bar,
psi)
240 (2.4, 35)240 (2.4, 35)*1
280 (2.8, 41)*2
Pneu de reserva240 kPa (2.4 kgf/cm2 ou bar, 35 psi)
Medida da jante18  8 J
Binário de aperto das
porcas das rodas103 N•m (10.5 kgf•m, 76 ft•lbf)
Medida do pneu235/55R20 102V

5348-1. Especificações
HIGHLANDER HV_EE
*1: 6 passageiros ou menos
*2: Carga máxima

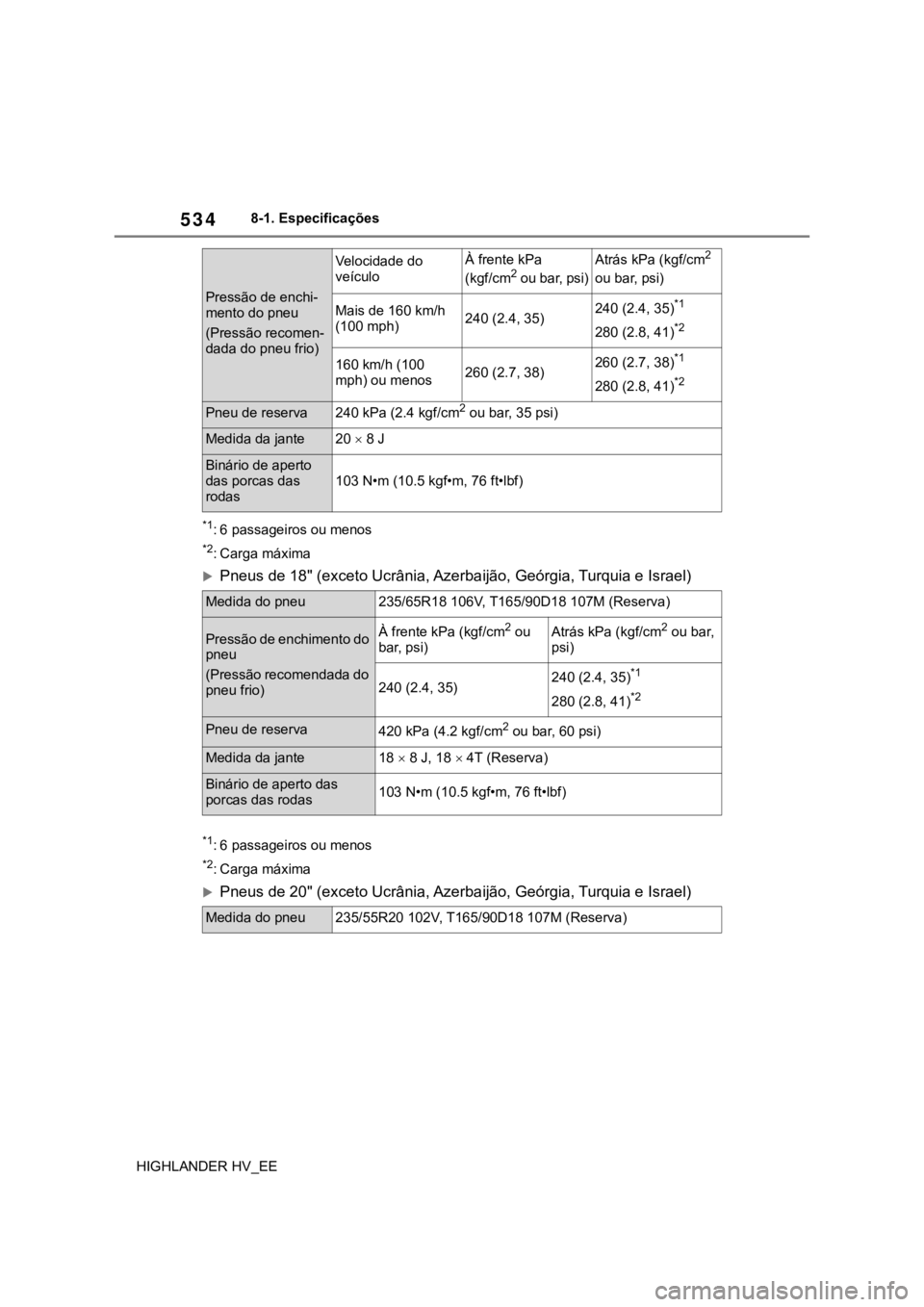

Pneus de 18" (exceto Ucrânia, Azerbaijão, Geórgia, Turquia e Israel)
*1: 6 passageiros ou menos
*2: Carga máxima
Pneus de 20" (exceto Ucrânia, Azerbaijão, Geórgia, Turquia e Israel)
Pressão de enchi-
mento do pneu
(Pressão recomen-
dada do pneu frio)
Velocidade do
veículoÀ frente kPa
(kgf/cm2 ou bar, psi)
Atrás kPa (kgf/cm2
ou bar, psi)
Mais de 160 km/h
(100 mph)240 (2.4, 35)240 (2.4, 35)*1
280 (2.8, 41)*2
160 km/h (100
mph) ou menos260 (2.7, 38)260 (2.7, 38)*1
280 (2.8, 41)*2
Pneu de reserva240 kPa (2.4 kgf/cm2 ou bar, 35 psi)
Medida da jante20  8 J
Binário de aperto
das porcas das
rodas103 N•m (10.5 kgf•m, 76 ft•lbf)
Medida do pneu235/65R18 106V, T165/90D18 107M (Reserva)
Pressão de enchimento do
pneu
(Pressão recomendada do
pneu frio)À frente kPa (kgf/cm2 ou
bar, psi)Atrás kPa (kgf/cm2 ou bar,
psi)
240 (2.4, 35)240 (2.4, 35)*1
280 (2.8, 41)*2
Pneu de reserva420 kPa (4.2 kgf/cm2 ou bar, 60 psi)
Medida da jante18  8 J, 18  4T (Reserva)
Binário de aperto das
porcas das rodas103 N•m (10.5 kgf•m, 76 ft•lbf)
Medida do pneu235/55R20 102V, T165/90D18 107M (Reserva)
