TOYOTA HIGHLANDER 2020 Manuel du propriétaire (in French)

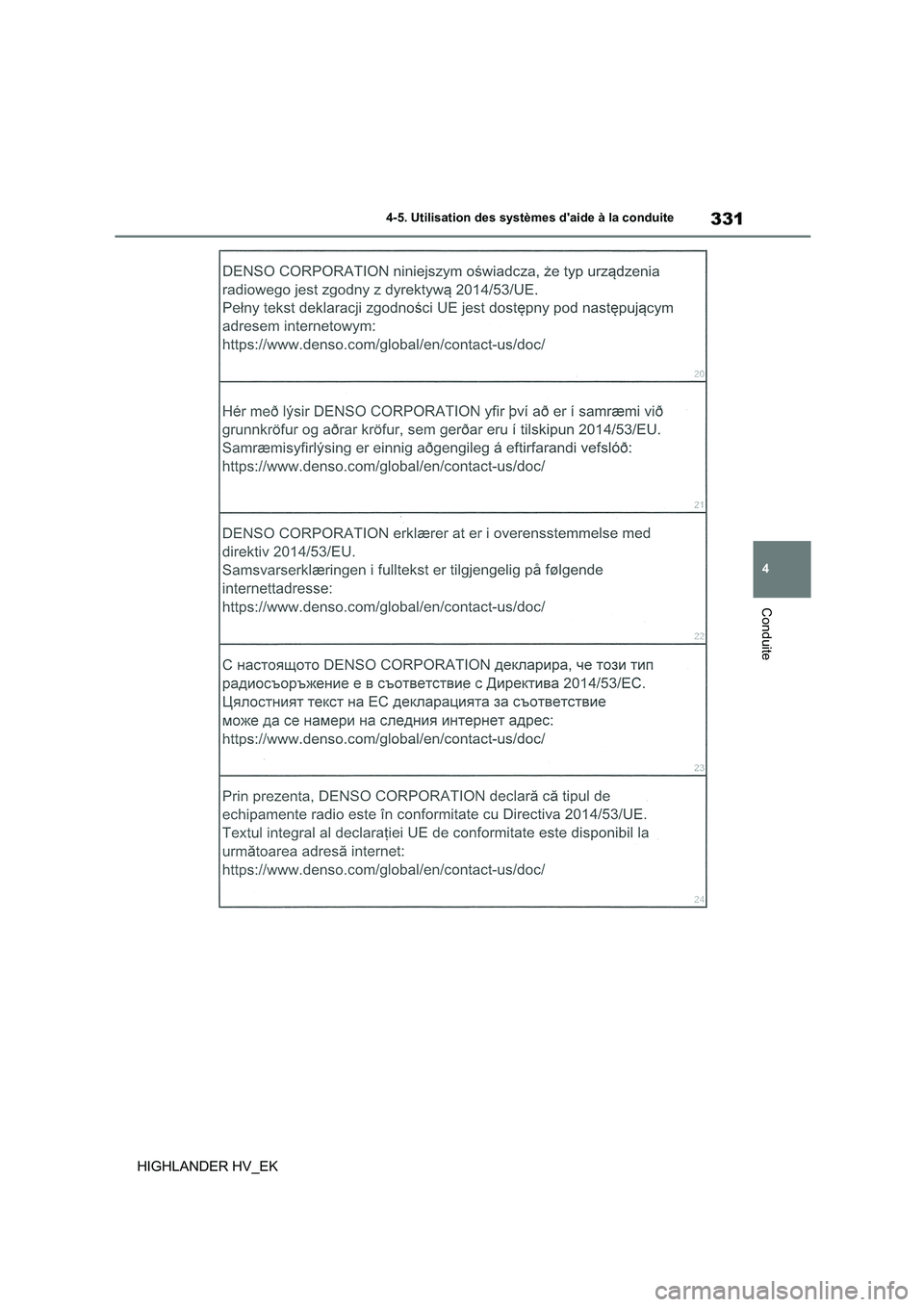

331
4
4-5. Utilisation des systèmes d'aide à la conduite
Conduite
HIGHLANDER HV_EK

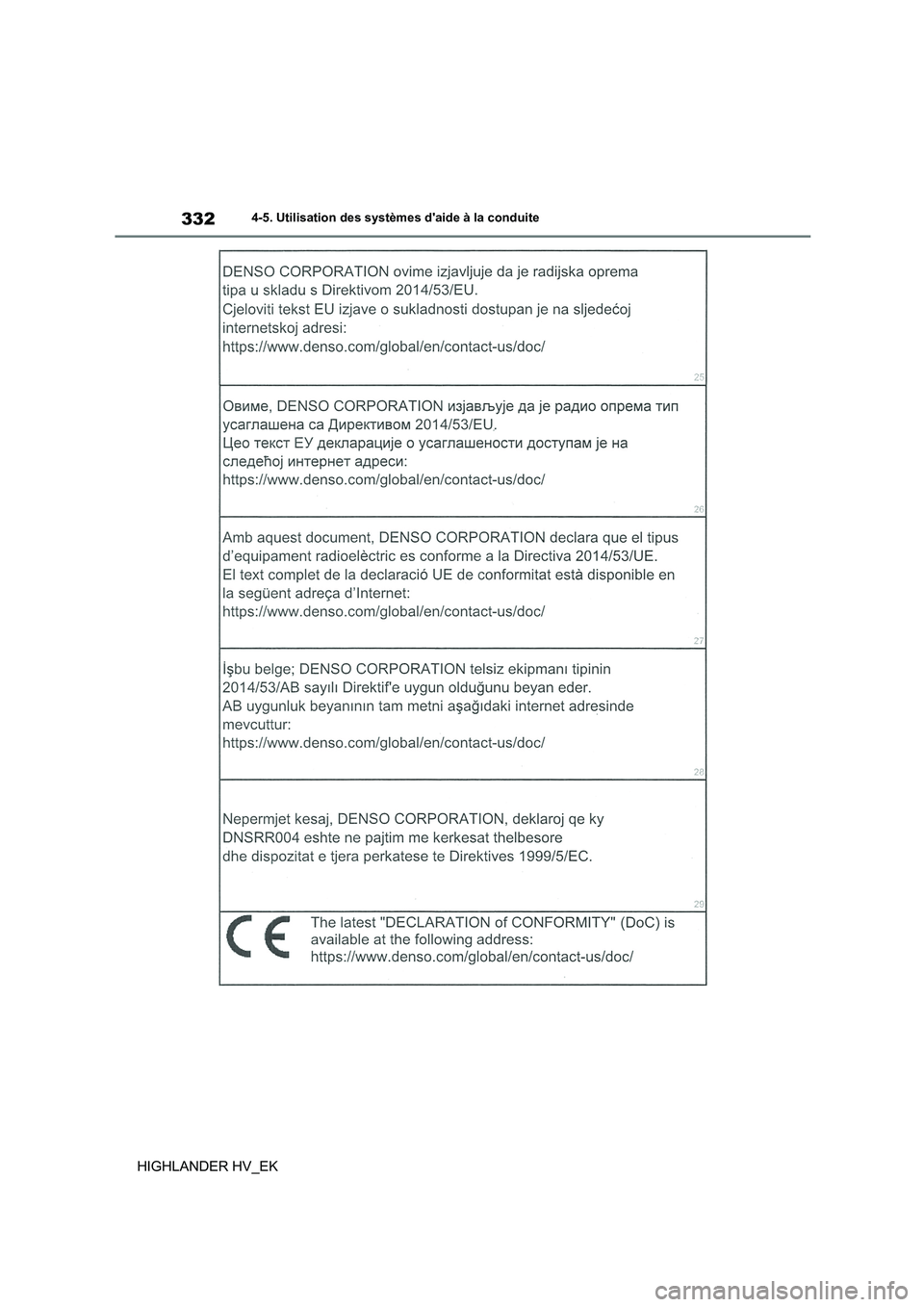

3324-5. Utilisation des systèmes d'aide à la conduite
HIGHLANDER HV_EK

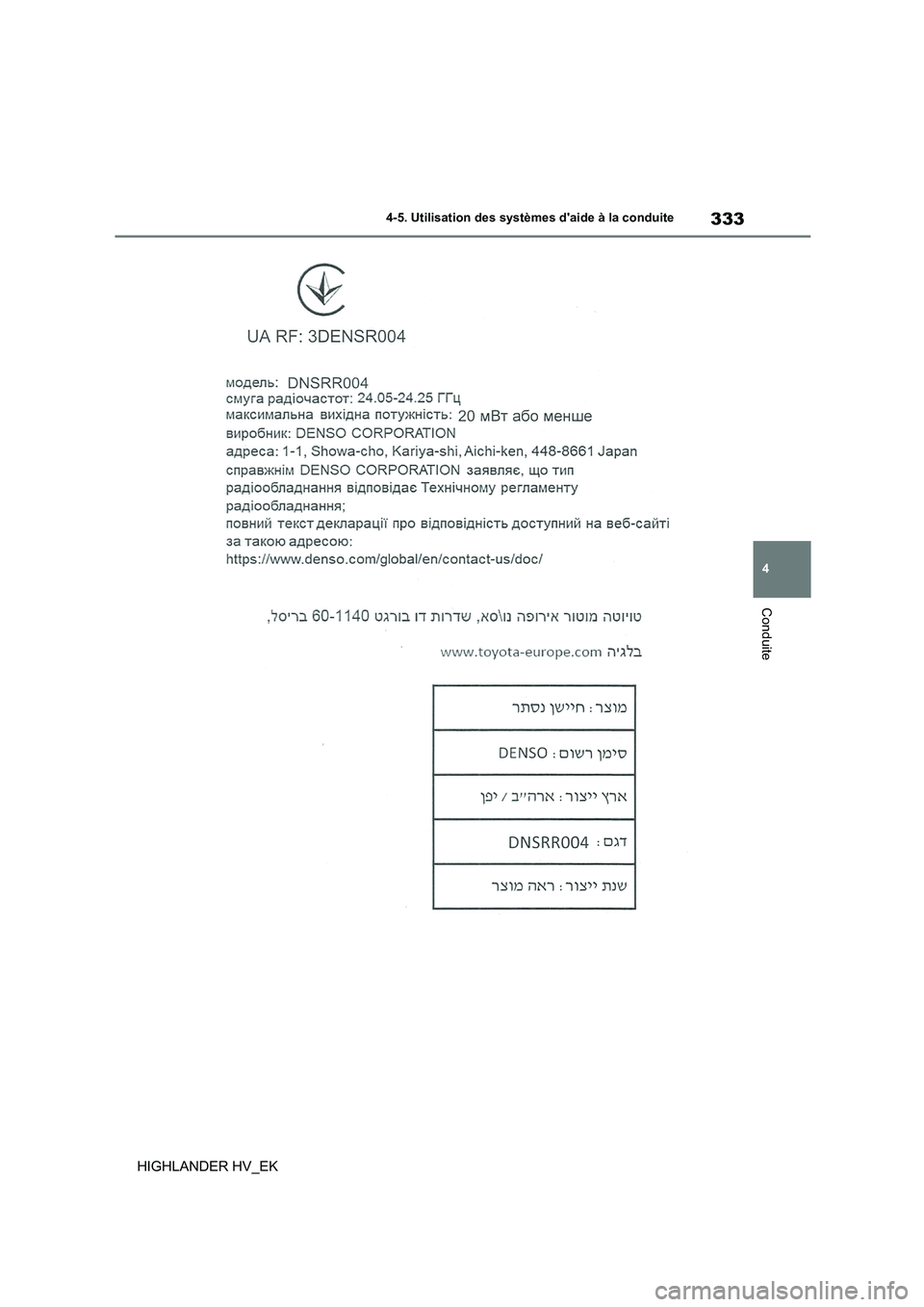

333
4
4-5. Utilisation des systèmes d'aide à la conduite
Conduite
HIGHLANDER HV_EK

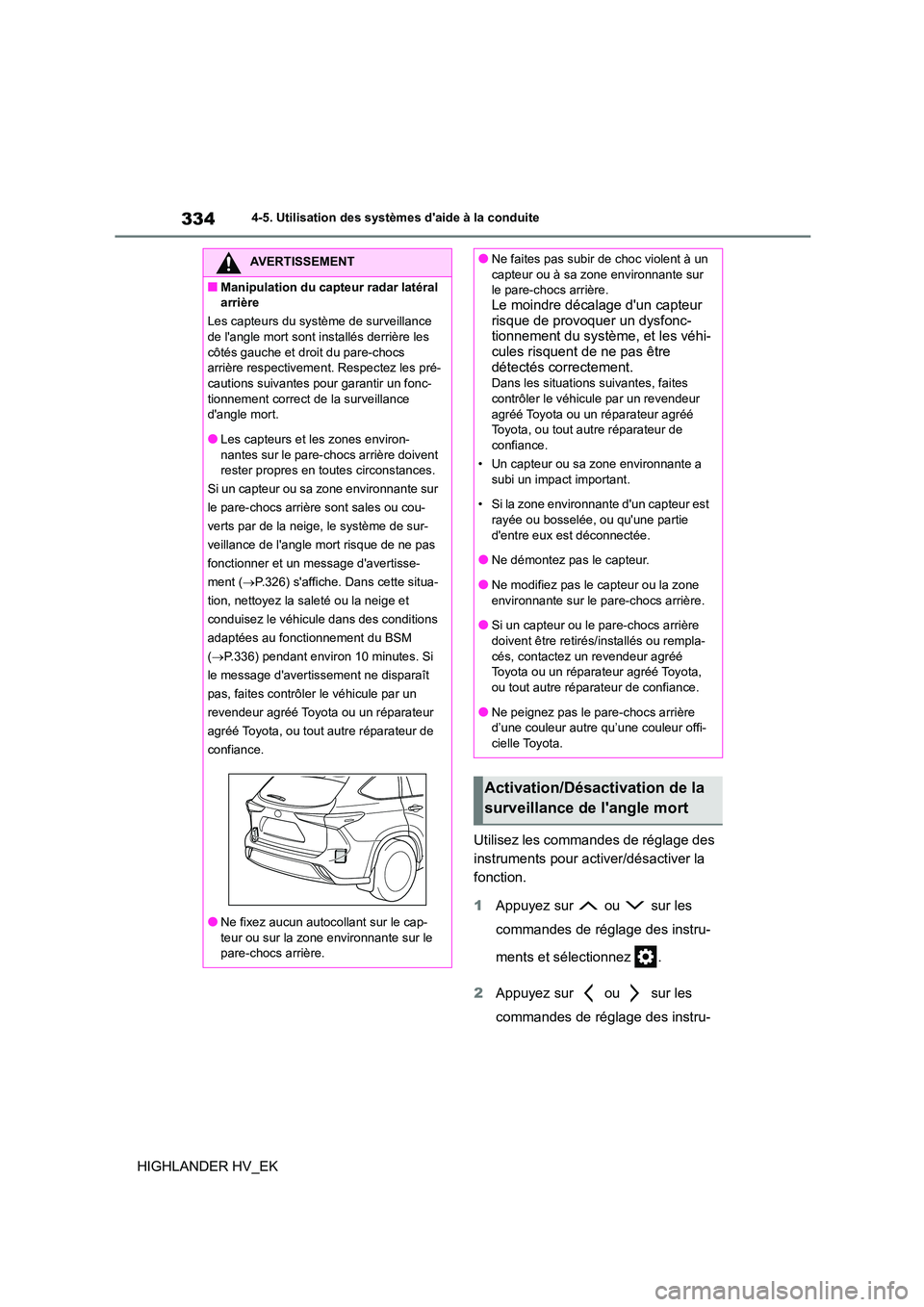

3344-5. Utilisation des systèmes d'aide à la conduite
HIGHLANDER HV_EK
Utilisez les commandes de réglage des
instruments pour acti ver/désactiver la
fonction.
1 Appuyez sur ou sur les
commandes de réglage des instru-
ments et sélectionnez .
2 Appuyez sur ou sur les
commandes de réglage des instru-
AVERTISSEMENT
■Manipulation du capteur radar latéral
arrière
Les capteurs du système de surveillance
de l'angle mort sont installés derrière les côtés gauche et droit du pare-chocs
arrière respectivemen t. Respectez les pré-
cautions suivantes pour garantir un fonc- tionnement correct de la surveillance
d'angle mort.
●Les capteurs et les zones environ- nantes sur le pare-chocs arrière doivent
rester propres en toutes circonstances.
Si un capteur ou sa zone environnante sur
le pare-chocs arrière sont sales ou cou-
verts par de la neige, le système de sur-
veillance de l'angle mort risque de ne pas
fonctionner et un message d'avertisse-
ment ( P.326) s'affiche. Dans cette situa-
tion, nettoyez la saleté ou la neige et
conduisez le véhicule dans des conditions
adaptées au fonctionnement du BSM
( P.336) pendant environ 10 minutes. Si
le message d'avertiss ement ne disparaît
pas, faites contrôler le véhicule par un
revendeur agréé Toyota ou un réparateur
agréé Toyota, ou tout autre réparateur de
confiance.
●Ne fixez aucun autocollant sur le cap-
teur ou sur la zone environnante sur le pare-chocs arrière.
●Ne faites pas subir de choc violent à un
capteur ou à sa zone environnante sur
le pare-chocs arrière.Le moindre décalage d'un capteur
risque de provoquer un dysfonc-
tionnement du système, et les véhi- cules risquent de ne pas être
détectés correctement.
Dans les situations suivantes, faites contrôler le véhicule par un revendeur
agréé Toyota ou un réparateur agréé
Toyota, ou tout autre réparateur de
confiance.
• Un capteur ou sa zone environnante a subi un impact important.
• Si la zone environnante d'un capteur est
rayée ou bosselée, ou qu'une partie d'entre eux est déconnectée.
●Ne démontez pas le capteur.
●Ne modifiez pas le capteur ou la zone environnante sur le pare-chocs arrière.
●Si un capteur ou le pare-chocs arrière
doivent être retirés/installés ou rempla- cés, contactez un revendeur agréé
Toyota ou un réparateur agréé Toyota,
ou tout autre réparateur de confiance.
●Ne peignez pas le pare-chocs arrière
d’une couleur autre qu’une couleur offi-
cielle Toyota.
Activation/Désactivation de la
surveillance de l'angle mort

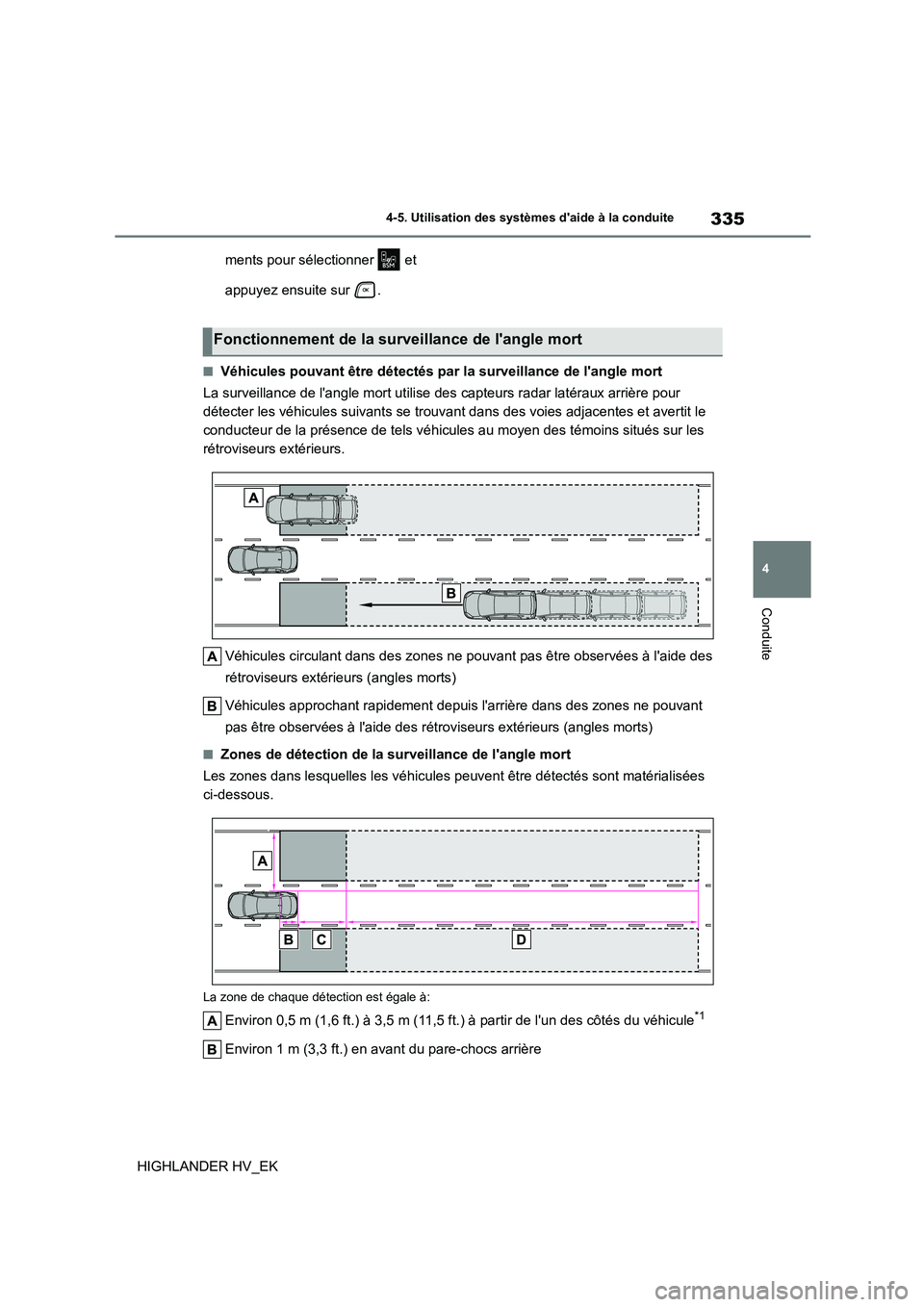

335
4
4-5. Utilisation des systèmes d'aide à la conduite
Conduite
HIGHLANDER HV_EK
ments pour sélectionner et
appuyez ensuite sur .
■Véhicules pouvant être détectés par la surveillance de l'angle mort
La surveillance de l'angle mort utilise des capteurs radar latéraux arrière pour
détecter les véhicules suivants se trouvant dans des voies adjacentes et avertit le
conducteur de la présence de tels véhicules au moyen des témoins situés sur les
rétroviseurs extérieurs.
Véhicules circulant dans des zones ne pouvant pas être observées à l'aide des
rétroviseurs extérieurs (angles morts)
Véhicules approchant rapidement depuis l'arrière dans des zones ne pouvant
pas être observées à l'aide des rétroviseurs extérieurs (angles morts)
■Zones de détection de la surveillance de l'angle mort
Les zones dans lesquelles les véhicules peuvent être détectés sont matérialisées
ci-dessous.
La zone de chaque détection est égale à:
Environ 0,5 m (1,6 ft.) à 3,5 m (11,5 ft.) à partir de l'un des côtés du véhicule*1
Environ 1 m (3,3 ft.) en avant du pare-chocs arrière
Fonctionnement de la surveillance de l'angle mort

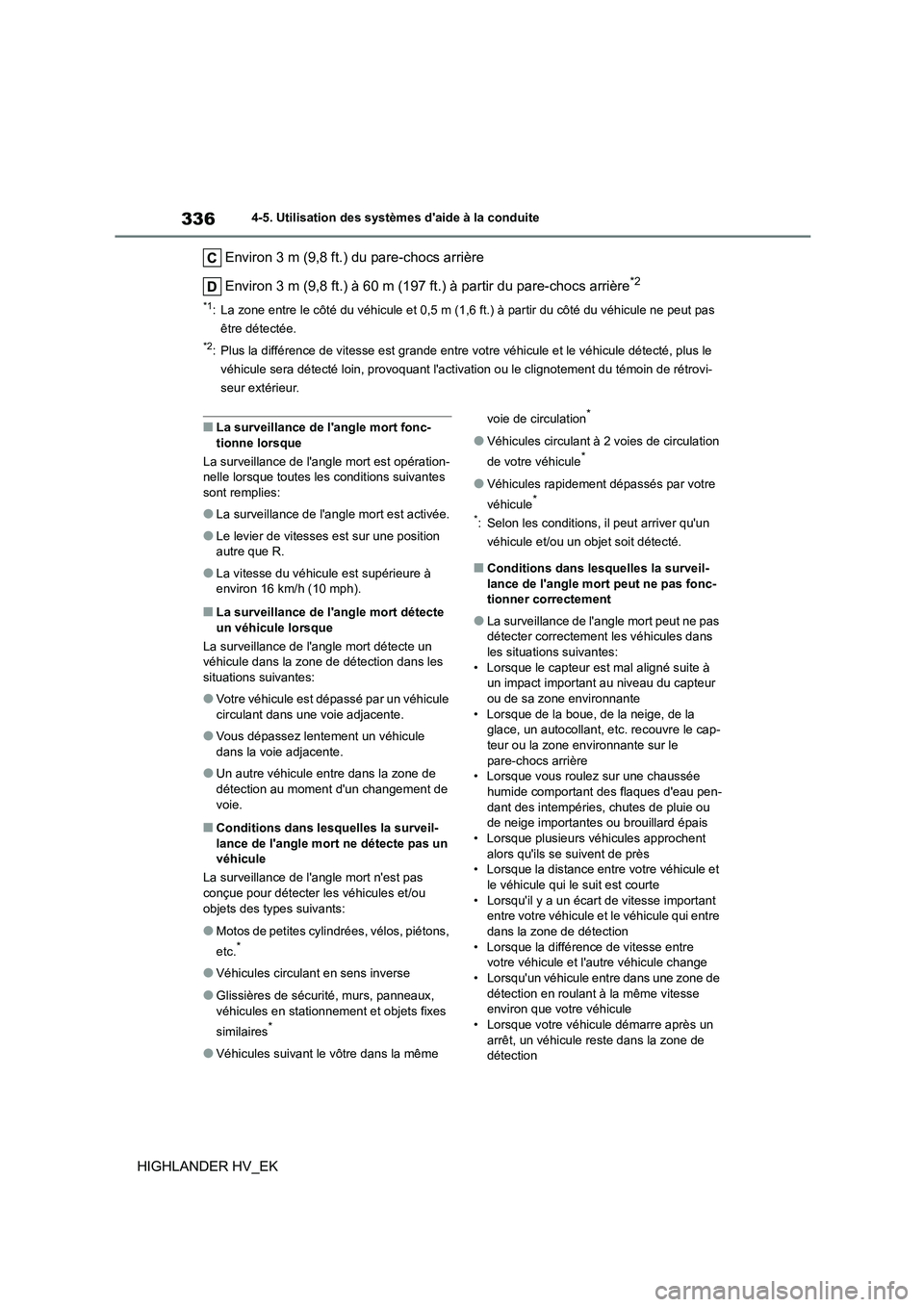

3364-5. Utilisation des systèmes d'aide à la conduite
HIGHLANDER HV_EK
Environ 3 m (9,8 ft.) du pare-chocs arrière
Environ 3 m (9,8 ft.) à 60 m (197 ft.) à partir du pare-chocs arrière*2
*1: La zone entre le côté du véhicule et 0,5 m (1,6 ft.) à partir du côté du véhicule ne peut pas
être détectée.
*2: Plus la différence de vitesse est grande entre votr e véhicule et le véhicule détecté, plus le
véhicule sera détecté loin, provoquant l'acti vation ou le clignotement du témoin de rétrovi-
seur extérieur.
■La surveillance de l'angle mort fonc-
tionne lorsque
La surveillance de l'angle mort est opération- nelle lorsque toutes le s conditions suivantes
sont remplies:
●La surveillance de l'angle mort est activée.
●Le levier de vitesses est sur une position autre que R.
●La vitesse du véhicule est supérieure à environ 16 km/h (10 mph).
■La surveillance de l'angle mort détecte
un véhicule lorsque
La surveillance de l'angle mort détecte un
véhicule dans la zone de détection dans les situations suivantes:
●Votre véhicule est dépassé par un véhicule circulant dans une voie adjacente.
●Vous dépassez lentement un véhicule dans la voie adjacente.
●Un autre véhicule entre dans la zone de détection au moment d'un changement de
voie.
■Conditions dans l esquelles la surveil-
lance de l'angle mort ne détecte pas un véhicule
La surveillance de l'angle mort n'est pas
conçue pour détecter les véhicules et/ou
objets des types suivants:
●Motos de petites cylindrées, vélos, piétons,
etc.*
●Véhicules circulant en sens inverse
●Glissières de sécurité, murs, panneaux,
véhicules en stationnement et objets fixes
similaires*
●Véhicules suivant le vôtre dans la même
voie de circulation*
●Véhicules circulant à 2 voies de circulation
de votre véhicule*
●Véhicules rapidement dépassés par votre
véhicule*
*: Selon les conditions, il peut arriver qu'un
véhicule et/ou un objet soit détecté.
■Conditions dans lesquelles la surveil- lance de l'angle mort peut ne pas fonc-
tionner correctement
●La surveillance de l'angle mort peut ne pas
détecter correctement les véhicules dans
les situations suivantes: • Lorsque le capteur est mal aligné suite à
un impact important au niveau du capteur
ou de sa zone environnante • Lorsque de la boue, de la neige, de la
glace, un autocollant, etc. recouvre le cap-
teur ou la zone environnante sur le pare-chocs arrière
• Lorsque vous roul ez sur une chaussée
humide comportant des flaques d'eau pen- dant des intempéries, chutes de pluie ou
de neige importantes ou brouillard épais
• Lorsque plusieurs véhicules approchent alors qu'ils se suivent de près
• Lorsque la distance entre votre véhicule et
le véhicule qui le suit est courte • Lorsqu'il y a un écar t de vitesse important
entre votre véhicule et le véhicule qui entre
dans la zone de détection • Lorsque la différence de vitesse entre
votre véhicule et l'autre véhicule change
• Lorsqu'un véhicule entre dans une zone de détection en roulant à la même vitesse
environ que votre véhicule
• Lorsque votre véhicule démarre après un arrêt, un véhicule reste dans la zone de
détection

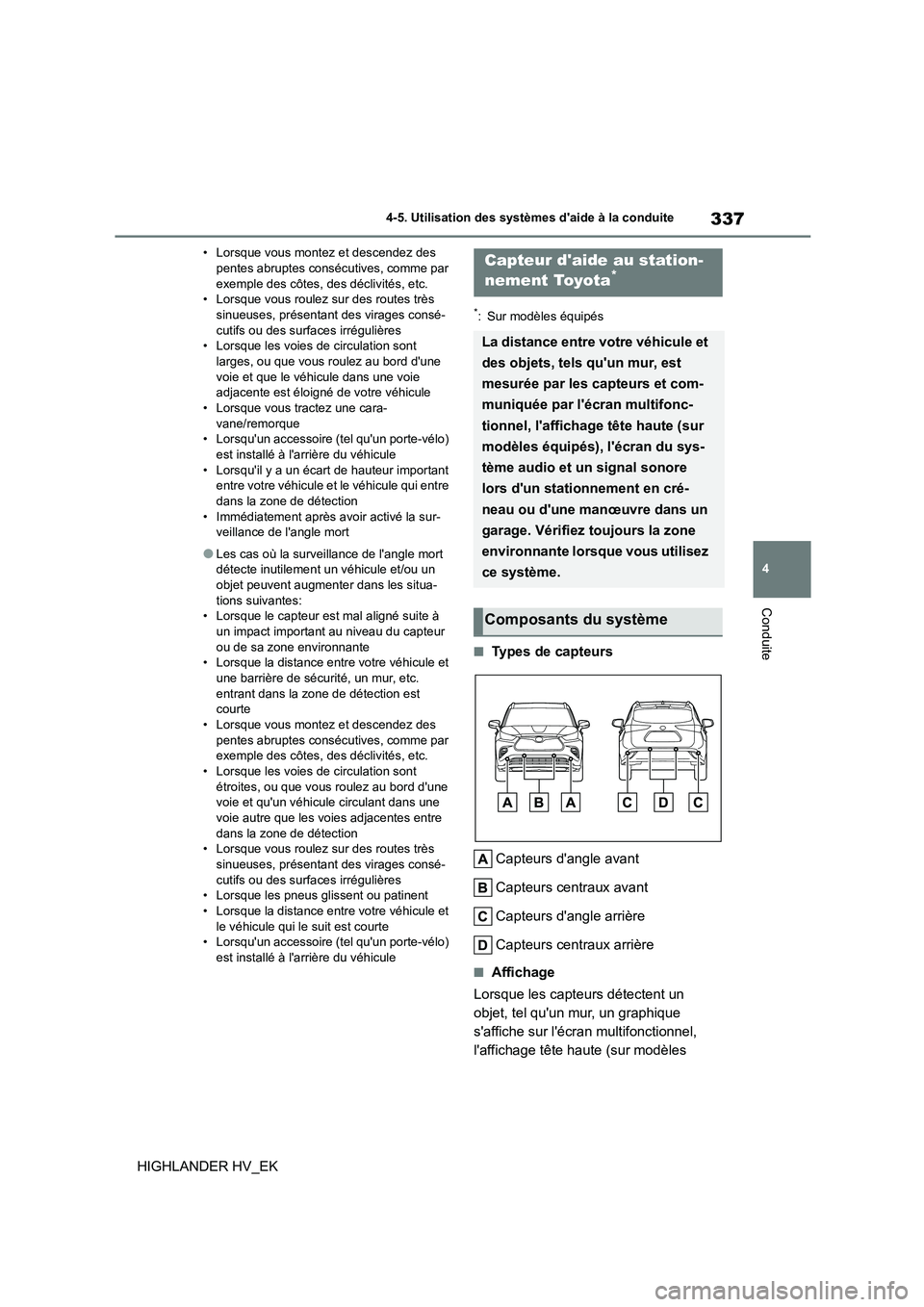

337
4
4-5. Utilisation des systèmes d'aide à la conduite
Conduite
HIGHLANDER HV_EK
• Lorsque vous montez et descendez des pentes abruptes consécutives, comme par
exemple des côtes, des déclivités, etc.
• Lorsque vous roulez sur des routes très sinueuses, présentant des virages consé-
cutifs ou des surfaces irrégulières
• Lorsque les voies de circulation sont larges, ou que vous roulez au bord d'une
voie et que le véhicule dans une voie
adjacente est éloigné de votre véhicule • Lorsque vous tractez une cara-
vane/remorque
• Lorsqu'un accessoire (tel qu'un porte-vélo)
est installé à l'arrière du véhicule • Lorsqu'il y a un écart de hauteur important
entre votre véhicule et le véhicule qui entre
dans la zone de détection • Immédiatement après avoir activé la sur-
veillance de l'angle mort
●Les cas où la surveillance de l'angle mort
détecte inutilement un véhicule et/ou un
objet peuvent augmenter dans les situa- tions suivantes:
• Lorsque le capteur est mal aligné suite à
un impact important au niveau du capteur ou de sa zone environnante
• Lorsque la distance entre votre véhicule et
une barrière de sécurité, un mur, etc. entrant dans la zone de détection est
courte
• Lorsque vous montez et descendez des pentes abruptes consécutives, comme par
exemple des côtes, des déclivités, etc.
• Lorsque les voies de circulation sont étroites, ou que vous roulez au bord d'une
voie et qu'un véhicule circulant dans une
voie autre que les voies adjacentes entre dans la zone de détection
• Lorsque vous roulez sur des routes très
sinueuses, présentant des virages consé- cutifs ou des surfaces irrégulières
• Lorsque les pneus glissent ou patinent
• Lorsque la distance entre votre véhicule et le véhicule qui le suit est courte
• Lorsqu'un accessoire (tel qu'un porte-vélo)
est installé à l'arrière du véhicule
*: Sur modèles équipés
■Types de capteurs
Capteurs d'angle avant
Capteurs centraux avant
Capteurs d'angle arrière
Capteurs centraux arrière
■Affichage
Lorsque les capteurs détectent un
objet, tel qu'un mur, un graphique
s'affiche sur l'écran multifonctionnel,
l'affichage tête haute (sur modèles
Capteur d'aide au station-
nement Toyota*
La distance entre votre véhicule et
des objets, tels qu'un mur, est
mesurée par les capteurs et com-
muniquée par l'écran multifonc-
tionnel, l'affichage tête haute (sur
modèles équipés), l'écran du sys-
tème audio et un signal sonore
lors d'un stationnement en cré-
neau ou d'une manœuvre dans un
garage. Vérifiez toujours la zone
environnante lorsque vous utilisez
ce système.
Composants du système

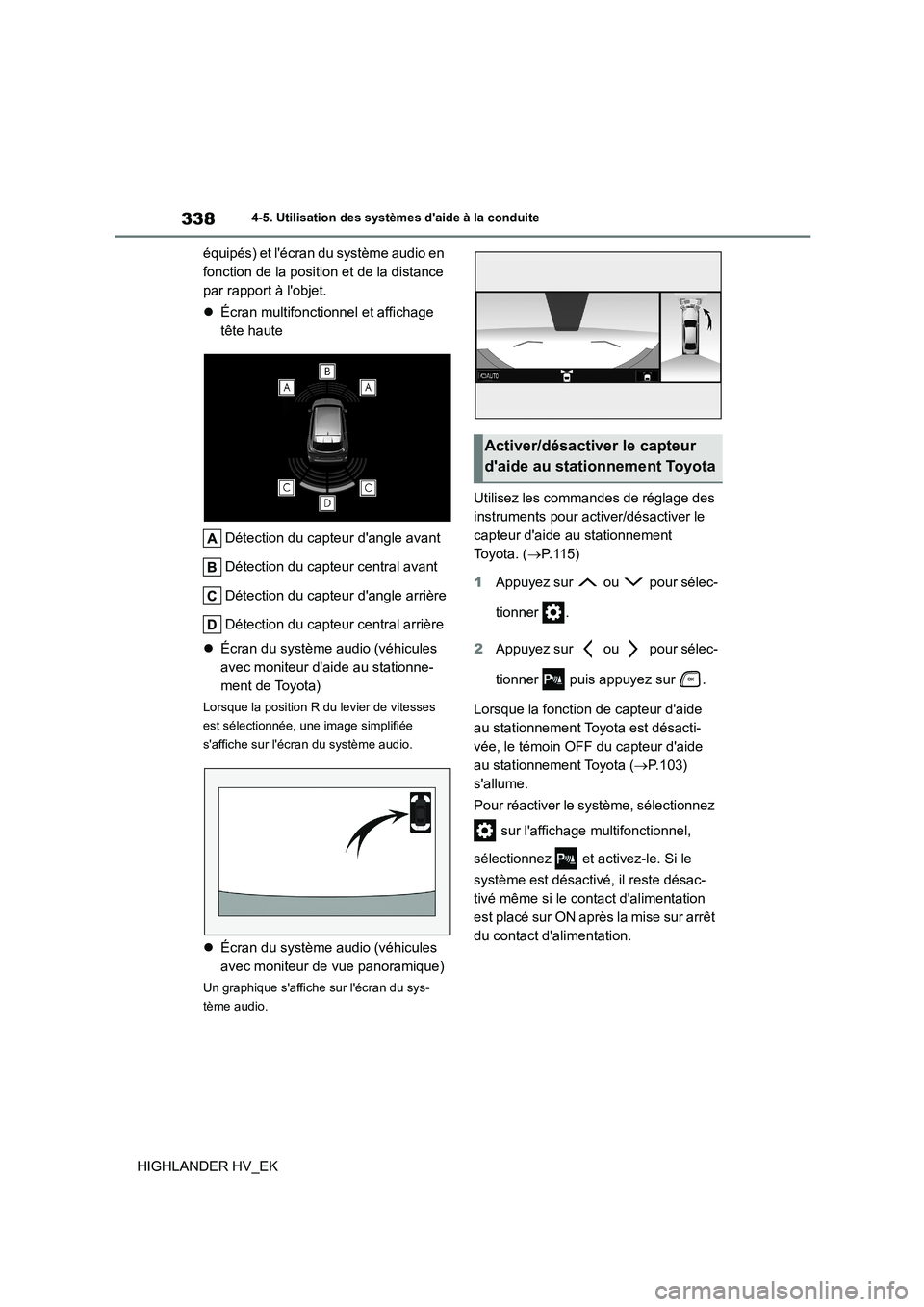

3384-5. Utilisation des systèmes d'aide à la conduite
HIGHLANDER HV_EK
équipés) et l'écran du système audio en
fonction de la position et de la distance
par rapport à l'objet.
 Écran multifonctionnel et affichage
tête haute
Détection du capteur d'angle avant
Détection du capteur central avant
Détection du capteur d'angle arrière
Détection du capteur central arrière
 Écran du système audio (véhicules
avec moniteur d'aide au stationne-
ment de Toyota)
Lorsque la position R du levier de vitesses
est sélectionnée, une image simplifiée
s'affiche sur l'écr an du système audio.
Écran du système audio (véhicules
avec moniteur de vue panoramique)
Un graphique s'affiche sur l'écran du sys-
tème audio.
Utilisez les commandes de réglage des
instruments pour acti ver/désactiver le
capteur d'aide au stationnement
Toyota. ( P.115)
1 Appuyez sur ou pour sélec-
tionner .
2 Appuyez sur ou pour sélec-
tionner puis appuyez sur .
Lorsque la fonction de capteur d'aide
au stationnement Toyota est désacti-
vée, le témoin OFF du capteur d'aide
au stationnement Toyota ( P.103)
s'allume.
Pour réactiver le système, sélectionnez
sur l'affichage multifonctionnel,
sélectionnez et activez-le. Si le
système est désactivé, il reste désac-
tivé même si le contact d'alimentation
est placé sur ON après la mise sur arrêt
du contact d'alimentation.
Activer/désactiver le capteur
d'aide au stationnement Toyota

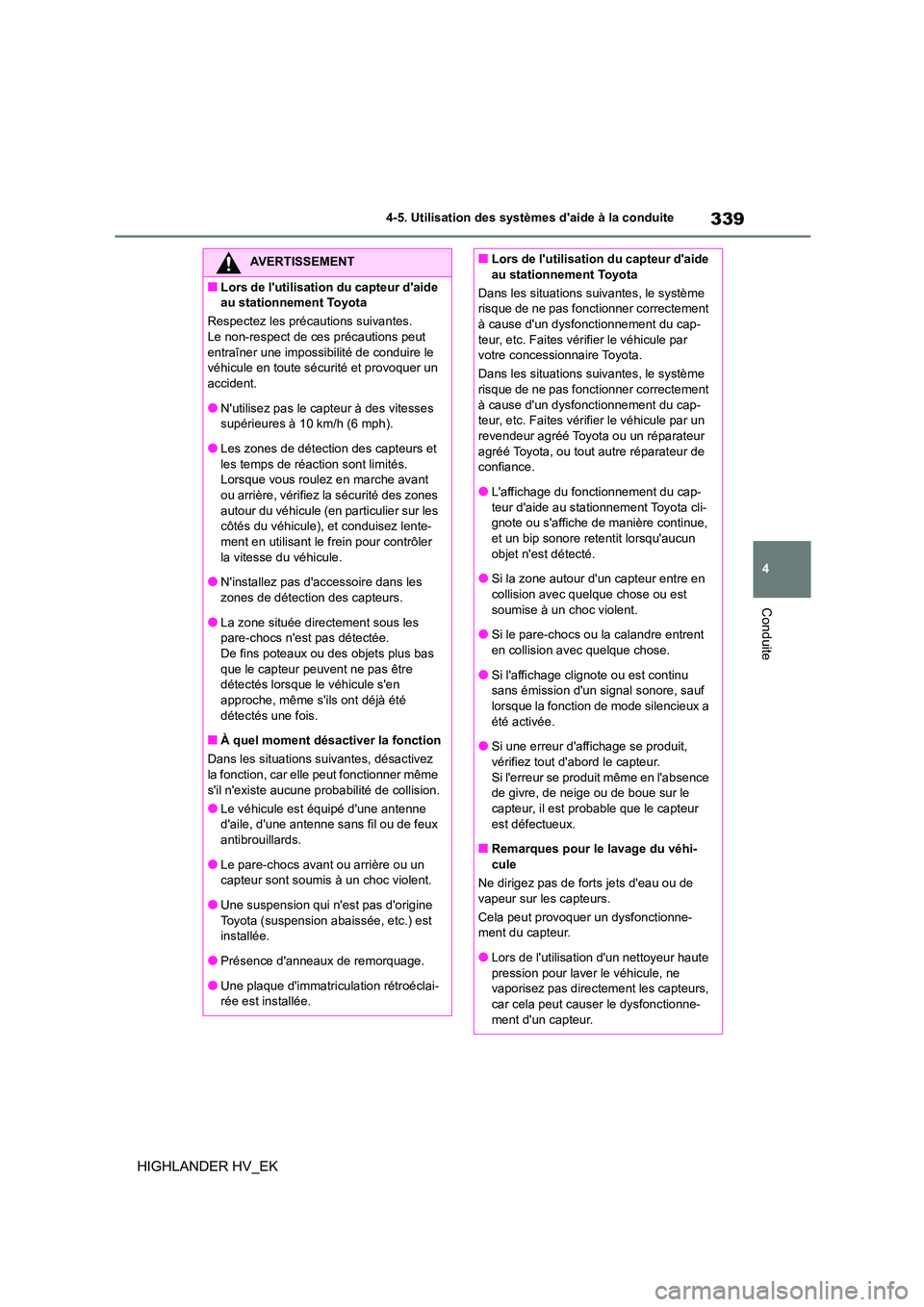

339
4
4-5. Utilisation des systèmes d'aide à la conduite
Conduite
HIGHLANDER HV_EK
AVERTISSEMENT
■Lors de l'utilisation du capteur d'aide
au stationnement Toyota
Respectez les précautions suivantes.
Le non-respect de ces précautions peut entraîner une impossibilité de conduire le
véhicule en toute sécurité et provoquer un
accident.
●N'utilisez pas le capteur à des vitesses
supérieures à 10 km/h (6 mph).
●Les zones de détection des capteurs et les temps de réaction sont limités.
Lorsque vous roulez en marche avant
ou arrière, vérifiez la sécurité des zones autour du véhicule (en particulier sur les
côtés du véhicule), et conduisez lente-
ment en utilisant le frein pour contrôler la vitesse du véhicule.
●N'installez pas d'accessoire dans les
zones de détection des capteurs.
●La zone située directement sous les
pare-chocs n'est pas détectée.
De fins poteaux ou des objets plus bas que le capteur peuvent ne pas être
détectés lorsque le véhicule s'en
approche, même s'ils ont déjà été
détectés une fois.
■À quel moment désactiver la fonction
Dans les situations suivantes, désactivez
la fonction, car elle peut fonctionner même
s'il n'existe aucune pr obabilité de collision.
●Le véhicule est équipé d'une antenne d'aile, d'une antenne sans fil ou de feux
antibrouillards.
●Le pare-chocs avant ou arrière ou un capteur sont soumis à un choc violent.
●Une suspension qui n'est pas d'origine
Toyota (suspension abaissée, etc.) est installée.
●Présence d'anneaux de remorquage.
●Une plaque d'immatriculation rétroéclai-rée est installée.
■Lors de l'utilisation du capteur d'aide
au stationnement Toyota
Dans les situations suivantes, le système
risque de ne pas fonctionner correctement à cause d'un dysfonc tionnement du cap-
teur, etc. Faites vérifier le véhicule par
votre concessionnaire Toyota.
Dans les situations suivantes, le système risque de ne pas fonctionner correctement
à cause d'un dysfonc tionnement du cap-
teur, etc. Faites vérifier le véhicule par un
revendeur agréé Toyota ou un réparateur agréé Toyota, ou tout autre réparateur de
confiance.
●L'affichage du fonctionnement du cap- teur d'aide au stationnement Toyota cli-
gnote ou s'affiche de manière continue,
et un bip sonore retentit lorsqu'aucun objet n'est détecté.
●Si la zone autour d'un capteur entre en
collision avec quelque chose ou est soumise à un choc violent.
●Si le pare-chocs ou la calandre entrent
en collision avec quelque chose.
●Si l'affichage clignot e ou est continu
sans émission d'un signal sonore, sauf
lorsque la fonction de mode silencieux a été activée.
●Si une erreur d'affichage se produit,
vérifiez tout d'abord le capteur. Si l'erreur se produit même en l'absence
de givre, de neige ou de boue sur le
capteur, il est probable que le capteur est défectueux.
■Remarques pour le lavage du véhi-
cule
Ne dirigez pas de forts jets d'eau ou de vapeur sur les capteurs.
Cela peut provoquer un dysfonctionne-
ment du capteur.
●Lors de l'utilisation d'un nettoyeur haute pression pour laver le véhicule, ne
vaporisez pas directement les capteurs,
car cela peut causer le dysfonctionne- ment d'un capteur.

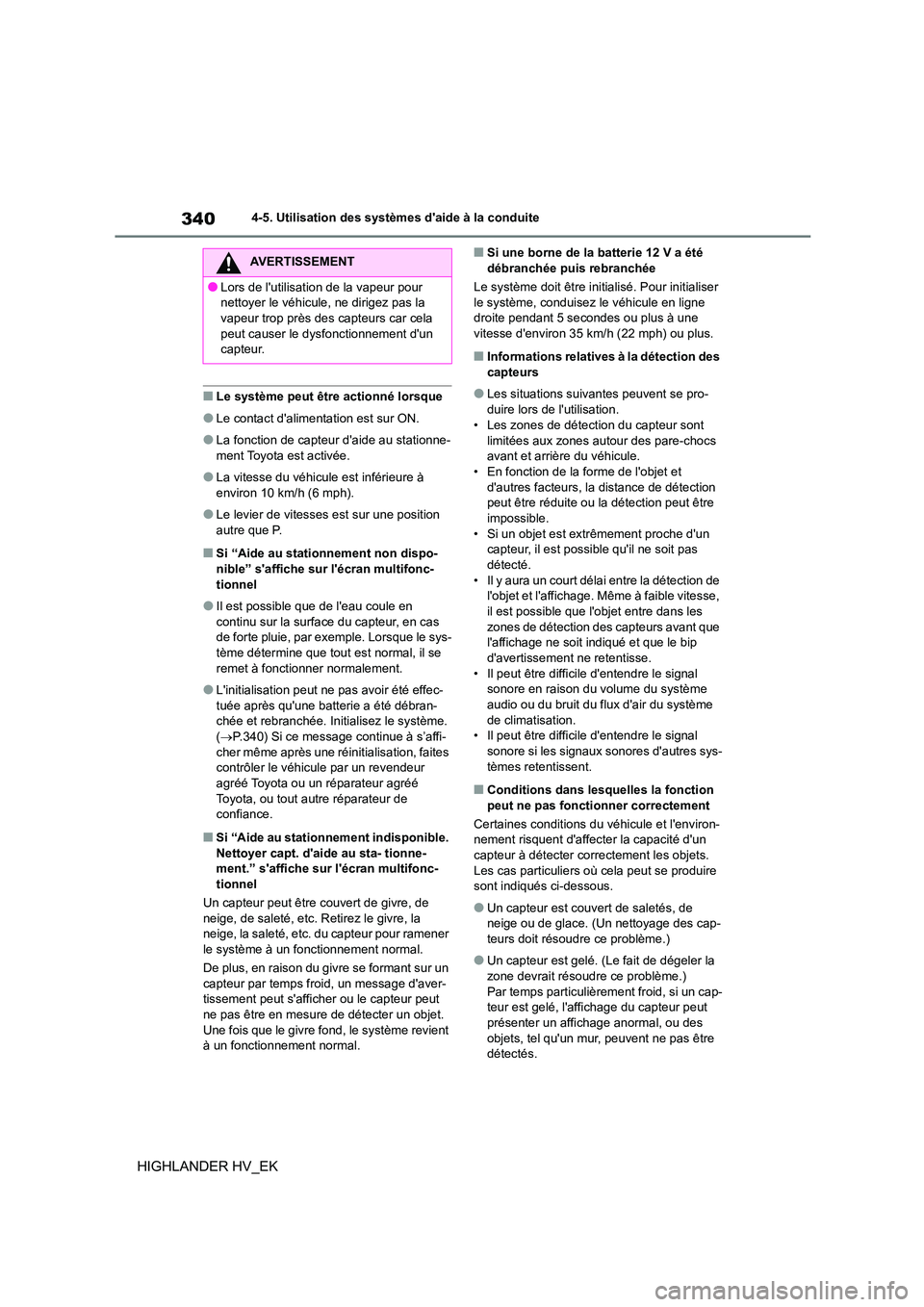

3404-5. Utilisation des systèmes d'aide à la conduite
HIGHLANDER HV_EK
■Le système peut être actionné lorsque
●Le contact d'alimentation est sur ON.
●La fonction de capteur d'aide au stationne-
ment Toyota est activée.
●La vitesse du véhicule est inférieure à
environ 10 km/h (6 mph).
●Le levier de vitesses est sur une position
autre que P.
■Si “Aide au stationnement non dispo-
nible” s'affiche sur l'écran multifonc- tionnel
●Il est possible que de l'eau coule en continu sur la surface du capteur, en cas
de forte pluie, par exemple. Lorsque le sys-
tème détermine que tout est normal, il se remet à fonctionner normalement.
●L'initialisation peut ne pas avoir été effec-tuée après qu'une batterie a été débran-
chée et rebranchée. Initialisez le système.
( P.340) Si ce message continue à s’affi- cher même après une réinitialisation, faites
contrôler le véhicule par un revendeur
agréé Toyota ou un réparateur agréé Toyota, ou tout autre réparateur de
confiance.
■Si “Aide au stationnement indisponible.
Nettoyer capt. d'aide au sta- tionne- ment.” s'affiche sur l'écran multifonc-
tionnel
Un capteur peut être couvert de givre, de
neige, de saleté, etc. Retirez le givre, la neige, la saleté, etc. du capteur pour ramener
le système à un fonctionnement normal.
De plus, en raison du givre se formant sur un
capteur par temps froid, un message d'aver- tissement peut s'afficher ou le capteur peut
ne pas être en mesure de détecter un objet.
Une fois que le givre fond, le système revient à un fonctionnement normal.
■Si une borne de la batterie 12 V a été débranchée puis rebranchée
Le système doit être initialisé. Pour initialiser
le système, conduisez le véhicule en ligne
droite pendant 5 secondes ou plus à une vitesse d'environ 35 km/h (22 mph) ou plus.
■Informations relatives à la détection des
capteurs
●Les situations suiv antes peuvent se pro-
duire lors de l'utilisation.
• Les zones de détection du capteur sont
limitées aux zones autour des pare-chocs avant et arrière du véhicule.
• En fonction de la forme de l'objet et
d'autres facteurs, la distance de détection peut être réduite ou la détection peut être
impossible.
• Si un objet est extrêmement proche d'un capteur, il est possible qu'il ne soit pas
détecté.
• Il y aura un court délai entre la détection de l'objet et l'affichage. Même à faible vitesse,
il est possible que l' objet entre dans les
zones de détection des capteurs avant que l'affichage ne soit indiqué et que le bip
d'avertissement ne retentisse.
• Il peut être difficile d'entendre le signal sonore en raison du volume du système
audio ou du bruit du flux d'air du système
de climatisation. • Il peut être difficile d'entendre le signal
sonore si les signaux sonores d'autres sys-
tèmes retentissent.
■Conditions dans lesquelles la fonction peut ne pas fonctionner correctement
Certaines conditions du véhicule et l'environ-
nement risquent d'affecter la capacité d'un
capteur à détecter correctement les objets. Les cas particuliers où cela peut se produire
sont indiqués ci-dessous.
●Un capteur est couvert de saletés, de
neige ou de glace. (Un nettoyage des cap-
teurs doit résoudre ce problème.)
●Un capteur est gelé. (Le fait de dégeler la
zone devrait résoudre ce problème.) Par temps particulièrement froid, si un cap-
teur est gelé, l'affichage du capteur peut
présenter un affichage anormal, ou des objets, tel qu'un mur, peuvent ne pas être
détectés.
AVERTISSEMENT
●Lors de l'utilisation de la vapeur pour
nettoyer le véhicule, ne dirigez pas la
vapeur trop près des capteurs car cela peut causer le dysfonctionnement d'un
capteur.
