Page 441 of 562

439
6
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
Bij het vervangen van banden of velgen
moeten de bandenspanningssensoren
en -zenders ook worden geplaatst.
Als er nieuwe bandenspanningssenso-
ren en -zenders geplaatst worden,
moeten de identificatiecodes van deze
componenten worden geregistreerd in
de bandenspanningswaarschuwings-
systeem-ECU en moet het banden-
spanningswaarschuwingssysteem wor-
den geïnitialiseerd. Laat de identifica-
tiecodes van de
bandenspanningssensoren en -zenders
registreren door een erkende Toyota-
dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde
en uitgeruste deskundige. (
Blz. 442)
■Vervangen van banden en velgen
Als de identificatiecode van de bandenspan-
ningssensor en -zender niet is geregistreerd,
werkt het bandenspanningswaarschuwings-
systeem niet correct. Na ongeveer 10 minu-
ten rijden gaat het waarschuwingslampje
lage bandenspanning gedurende 1 minuut
knipperen en het blijft daarna branden om
aan te geven dat er een storing in het sys-
teem aanwezig is.
Plaatsen van
bandenspanningssensoren
en -zendersOPMERKING
■Repareren of vervangen van banden,
velgen, bandenspanningssensoren, -
zenders en ventieldopjes
●Neem voor het verwijderen en plaatsen
van wielen, banden of bandenspan-
ningssensoren en -zenders contact op
met een erkende Toyota-dealer of her-
steller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige omdat de bandenspan-
ningssensoren en -zenders beschadigd
kunnen raken als er niet voorzichtig
mee wordt omgegaan.
●Vergeet niet de dopjes weer op de ven-
tielen aan te brengen. Als de ventieldop-
jes niet geplaatst worden, dan kan er
water in de bandenspanningssensoren
terechtkomen en kunnen ze vast gaan
zitten.
●Vervang ventieldopjes alleen door het
voorgeschreven type ventieldopje. De
dop kan anders vast gaan zitten.
■Voorkomen van schade aan de ban-
denspanningssensoren en -zenders
Als een band is gerepareerd met banden-
reparatievloeistof, werken de bandenspan-
ningssensor en -zender mogelijk niet
goed. Neem wanneer bandenreparatie-
vloeistof is gebruikt zo snel mogelijk con-
tact op met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige. Vervang bij het repareren of
vervangen van de band de bandenspan-
ningssensor en -zender. ( Blz. 439)
Highlander-Hybrid_OM_Europe_OM48M 30E_1_2110.book Page 439 Wednesday, August 4, 2021 2:39 PM

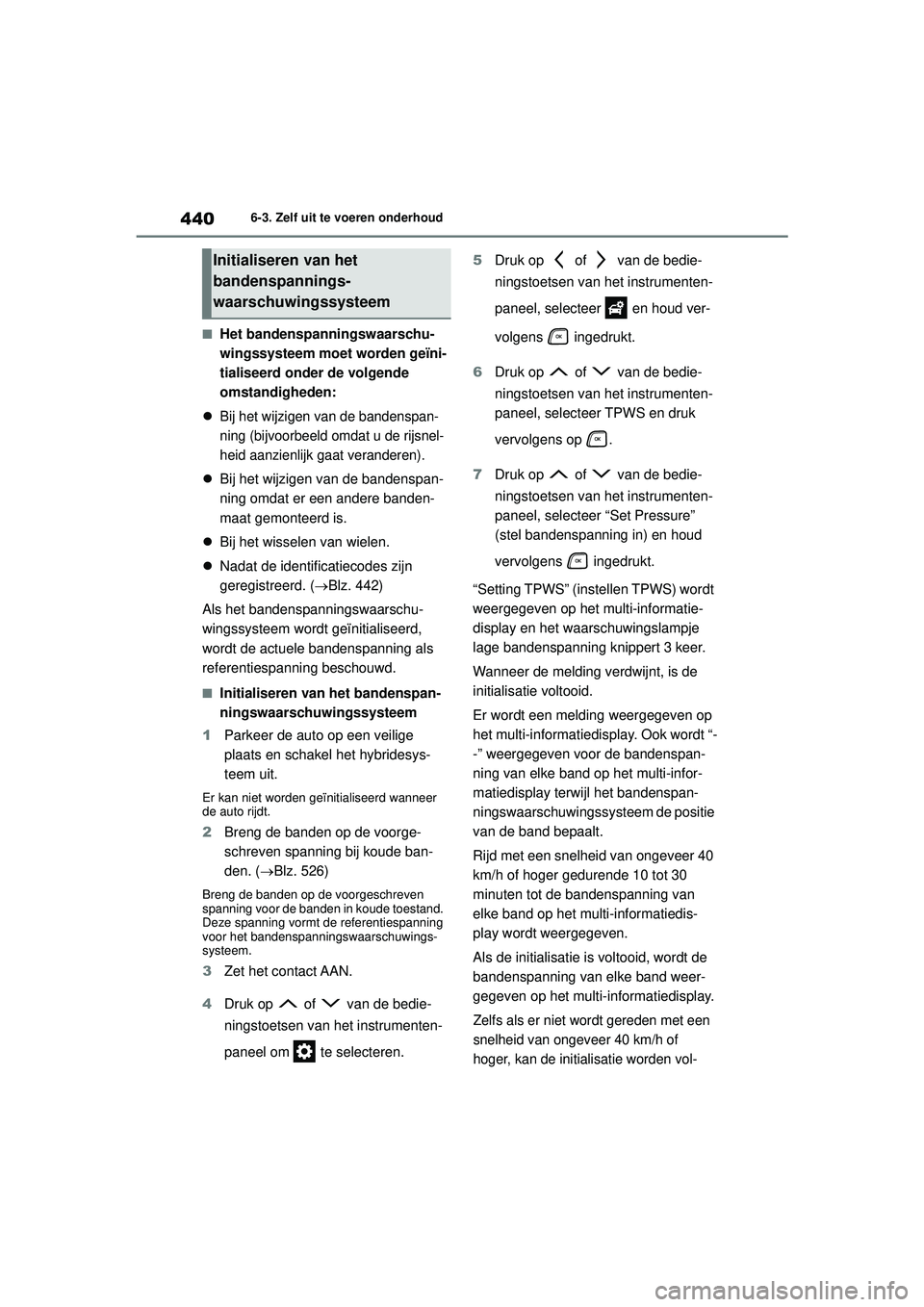

Page 442 of 562

4406-3. Zelf uit te voeren onderhoud
■Het bandenspanningswaarschu-
wingssysteem moet worden geïni-
tialiseerd onder de volgende
omstandigheden:
Bij het wijzigen van de bandenspan-
ning (bijvoorbeeld omdat u de rijsnel-
heid aanzienlijk gaat veranderen).
Bij het wijzigen van de bandenspan-
ning omdat er een andere banden-
maat gemonteerd is.
Bij het wisselen van wielen.
Nadat de identificatiecodes zijn
geregistreerd. ( Blz. 442)
Als het bandenspanningswaarschu-
wingssysteem wordt geïnitialiseerd,
wordt de actuele bandenspanning als
referentiespanning beschouwd.
■Initialiseren van het bandenspan-
ningswaarschuwingssysteem
1 Parkeer de auto op een veilige
plaats en schakel het hybridesys-
teem uit.
Er kan niet worden geïnitialiseerd wanneer
de auto rijdt.
2Breng de banden op de voorge-
schreven spanning bij koude ban-
den. ( Blz. 526)
Breng de banden op de voorgeschreven
spanning voor de banden in koude toestand.
Deze spanning vormt de referentiespanning
voor het bandenspanningswaarschuwings-
systeem.
3Zet het contact AAN.
4 Druk op of van de bedie-
ningstoetsen van het instrumenten-
paneel om te selecteren. 5
Druk op of van de bedie-
ningstoetsen van het instrumenten-
paneel, selecteer en houd ver-
volgens ingedrukt.
6 Druk op of van de bedie-
ningstoetsen van het instrumenten-
paneel, selecteer TPWS en druk
vervolgens op .
7 Druk op of van de bedie-
ningstoetsen van het instrumenten-
paneel, selecteer “Set Pressure”
(stel bandenspanning in) en houd
vervolgens ingedrukt.
“Setting TPWS” (ins tellen TPWS) wordt
weergegeven op het multi-informatie-
display en het waarschuwingslampje
lage bandenspanning knippert 3 keer.
Wanneer de melding verdwijnt, is de
initialisatie voltooid.
Er wordt een melding weergegeven op
het multi-informatiedisplay. Ook wordt “-
-” weergegeven voor de bandenspan-
ning van elke band op het multi-infor-
matiedisplay terwijl het bandenspan-
ningswaarschuwingssyst eem de positie
van de band bepaalt.
Rijd met een snelheid van ongeveer 40
km/h of hoger gedurende 10 tot 30
minuten tot de bandenspanning van
elke band op het multi-informatiedis-
play wordt weergegeven.
Als de initialisatie is voltooid, wordt de
bandenspanning van elke band weer-
gegeven op het multi-informatiedisplay.
Zelfs als er niet wordt gereden met een
snelheid van ongeveer 40 km/h of
hoger, kan de initialisatie worden vol-
Initialiseren van het
bandenspannings-
waarschuwingssysteem
Highlander-Hybrid_OM_Europe_OM48M 30E_1_2110.book Page 440 Wednesday, August 4, 2021 2:39 PM

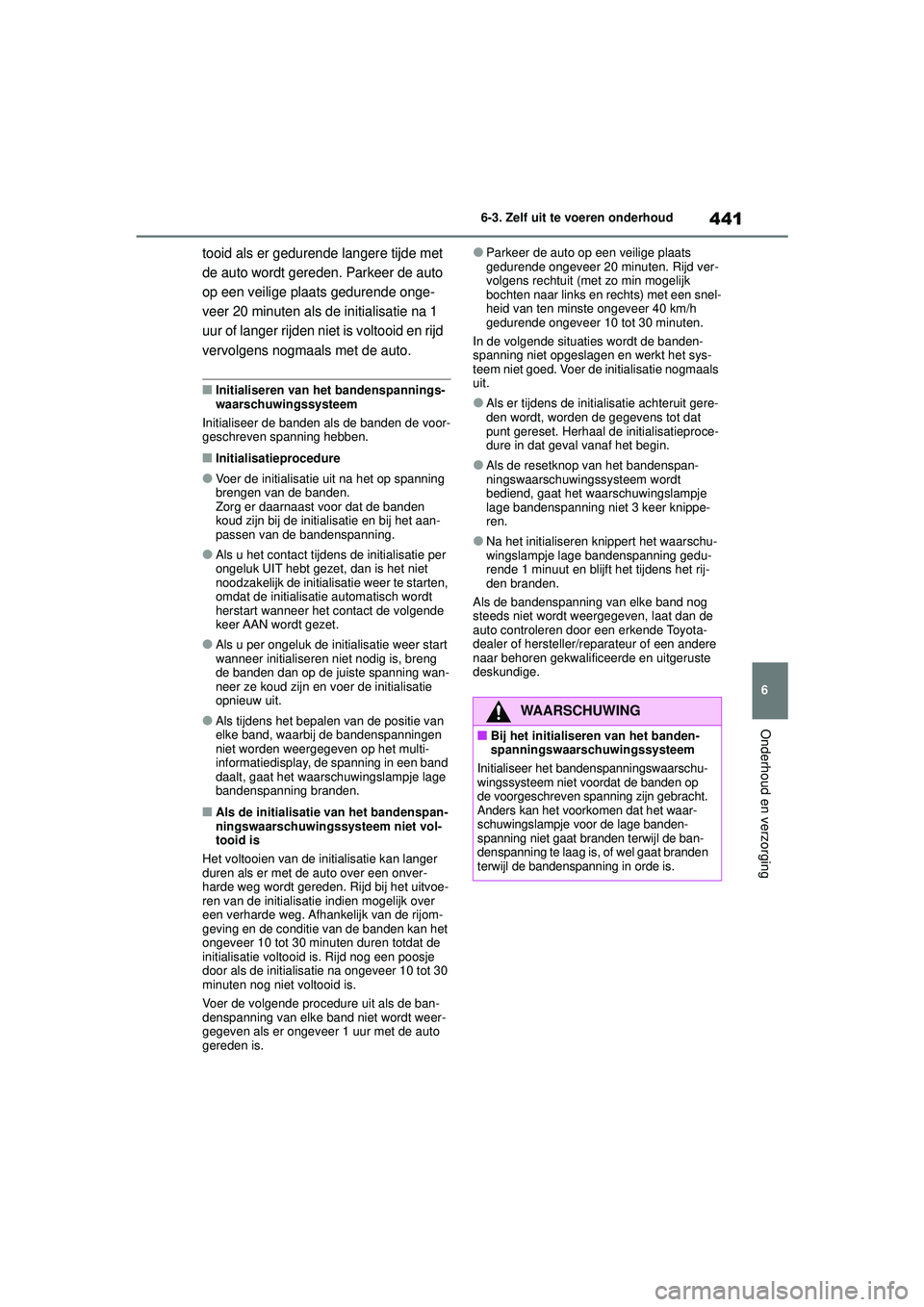

Page 443 of 562

441
6
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
tooid als er gedurende langere tijde met
de auto wordt gereden. Parkeer de auto
op een veilige plaats gedurende onge-
veer 20 minuten als de initialisatie na 1
uur of langer rijden niet is voltooid en rijd
vervolgens nogmaals met de auto.
■Initialiseren van het bandenspannings-
waarschuwingssysteem
Initialiseer de banden als de banden de voor-
geschreven spanning hebben.
■Initialisatieprocedure
●Voer de initialisatie uit na het op spanning
brengen van de banden.
Zorg er daarnaast voor dat de banden
koud zijn bij de initialisatie en bij het aan-
passen van de bandenspanning.
●Als u het contact tijdens de initialisatie per
ongeluk UIT hebt gezet, dan is het niet
noodzakelijk de initialisatie weer te starten,
omdat de initialisatie automatisch wordt
herstart wanneer het contact de volgende
keer AAN wordt gezet.
●Als u per ongeluk de initialisatie weer start
wanneer initialiseren niet nodig is, breng
de banden dan op de juiste spanning wan-
neer ze koud zijn en voer de initialisatie
opnieuw uit.
●Als tijdens het bepalen van de positie van
elke band, waarbij de bandenspanningen
niet worden weergegeven op het multi-
informatiedisplay, de spanning in een band
daalt, gaat het waarschuwingslampje lage
bandenspanning branden.
■Als de initialisatie van het bandenspan-
ningswaarschuwingssysteem niet vol-
tooid is
Het voltooien van de initialisatie kan langer
duren als er met de auto over een onver-
harde weg wordt gereden. Rijd bij het uitvoe-
ren van de initialisati e indien mogelijk over
een verharde weg. Afhankelijk van de rijom-
geving en de conditie van de banden kan het
ongeveer 10 tot 30 minuten duren totdat de
initialisatie voltooid is. Rijd nog een poosje
door als de initialisatie na ongeveer 10 tot 30
minuten nog niet voltooid is.
Voer de volgende procedure uit als de ban-
denspanning van elke band niet wordt weer-
gegeven als er ongeveer 1 uur met de auto
gereden is.
●Parkeer de auto op een veilige plaats
gedurende ongeveer 20 minuten. Rijd ver-
volgens rechtuit (met zo min mogelijk
bochten naar links en rechts) met een snel-
heid van ten minste ongeveer 40 km/h
gedurende ongeveer 10 tot 30 minuten.
In de volgende situaties wordt de banden-
spanning niet opgeslagen en werkt het sys-
teem niet goed. Voer de initialisatie nogmaals
uit.
●Als er tijdens de initialisatie achteruit gere-
den wordt, worden de gegevens tot dat
punt gereset. Herhaal de initialisatieproce-
dure in dat geval vanaf het begin.
●Als de resetknop van het bandenspan-
ningswaarschuwingssysteem wordt
bediend, gaat het waarschuwingslampje
lage bandenspanning niet 3 keer knippe-
ren.
●Na het initialiseren knippert het waarschu-
wingslampje lage bandenspanning gedu-
rende 1 minuut en blijft het tijdens het rij-
den branden.
Als de bandenspanning van elke band nog
steeds niet wordt weergegeven, laat dan de
auto controleren door een erkende Toyota-
dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste
deskundige.
WAARSCHUWING
■Bij het initialiseren van het banden-
spanningswaarschuwingssysteem
Initialiseer het bandenspanningswaarschu-
wingssysteem niet voordat de banden op
de voorgeschreven spanning zijn gebracht.
Anders kan het voorkomen dat het waar-
schuwingslampje voor de lage banden-
spanning niet gaat branden terwijl de ban-
denspanning te laag is, of wel gaat branden
terwijl de bandenspanning in orde is.
Highlander-Hybrid_OM_Europe_OM48M 30E_1_2110.book Page 441 Wednesday, August 4, 2021 2:39 PM
Page 444 of 562

4426-3. Zelf uit te voeren onderhoud
Elke bandenspanningssensor en -zen-
der is voorzien van een unieke identifi-
catiecode. Bij het vervangen van een
bandenspanningssensor en -zender is
het noodzakelijk om de identificatie-
code te registreren. Ga als volgt te werk
bij het registreren van de identificatie-
codes:
1 Parkeer de auto op een veilige
plaats en zet het contact UIT.
Er kan niet worden geïnitialiseerd wanneer
de auto rijdt.
2Breng de banden op de voorge-
schreven spanning bij koude ban-
den. ( Blz. 526)
Breng de banden op de voorgeschreven
spanning voor de banden in koude toestand.
Deze spanning vormt de referentiespanning
voor het bandenspanningswaarschuwings-
systeem.
3Zet het contact AAN.
4 Druk op of van de bedie-
ningstoetsen van het instrumenten-
paneel om te selecteren.
5 Druk op of van de bedie-
ningstoetsen van het instrumenten-
paneel, selecteer en houd ver-
volgens ingedrukt.
6 Druk op of van de bedie-
ningstoetsen van het instrumenten-
paneel, selecteer TPWS en druk
vervolgens op . 7
Druk op of van de bedie-
ningstoetsen van het instrumenten-
paneel, selecteer “Change Wheel”
(wielen wijzigen) en druk vervol-
gens op totdat het waarschu-
wingslampje lage bandenspanning
3 keer langzaam knippert.
De modus voor het wijzigen van de wielen-
set wordt geactiveerd en de registratie wordt
gestart.
Vervolgens wordt er een melding weergege-
ven op het multi-informatiedisplay. Als de
registratie wordt uitgevoerd, gaat het waar-
schuwingslampje lage bandenspanning
gedurende ongeveer 1 minuut knipperen en
blijft het vervolgens branden. “--” wordt op
het multi-informatiedisplay weergegeven
voor de bandenspanning van elke band.
8Rijd met een snelheid van ongeveer
40 km/h of hoger gedurende 10 tot
30 minuten.
Als de registratie is voltooid, dooft het waar-
schuwingslampje lage bandenspanning en
wordt de bandenspanning van elke band
weergegeven op het multi-informatiedisplay.
Zelfs als er niet wordt gereden met een snel-
heid van ongeveer 40 km/h of hoger, kan de
registratie worden voltooid als er gedurende
langere tijde met de auto wordt gereden. Als
de registratie na ten minste een uur rijden
niet is voltooid, herhaal dan de procedure
vanaf het begin.
9Initialiseer het bandenspannings-
waarschuwingssysteem.
(Blz. 440)
■Bij het registreren van identificatiecodes
●De identificatiecoderegistratie wordt uitge-
voerd als rijsnelheid ongeveer 40 km/h of
hoger is.
●Controleer voordat u de identificatiecode-
registratie uitvoert of er zich geen velgen
met bandenspanningssensoren en -zen-
ders in de buurt van de auto bevinden.
Registreren van
identificatiecodes
Highlander-Hybrid_OM_Europe_OM48M 30E_1_2110.book Page 442 Wednesday, August 4, 2021 2:39 PM
Page 445 of 562

443
6
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
●Initialiseer het bandenspanningswaarschu-
wingssysteem nadat u de identificatieco-
des hebt geregistreerd. Als het systeem is
geïnitialiseerd voordat de identificatieco-
des zijn geregistreerd, zijn de geïnitiali-
seerde waarden ongeldig.
●De identificatiecodes kunt u zelf registre-
ren maar afhankelijk van de rijomstandig-
heden en de rijomgeving kan het enige tijd
duren voordat de registratie voltooid is.
■Annuleren van de identificatiecodere-
gistratie
●Zet, om de identificatiecoderegistratie te
annuleren nadat deze is gestart, het con-
tact UIT voordat u gaat rijden. Als er met
de auto wordt gereden nadat de identifica-
tiecoderegistratie is gestart, start dan de
identificatiecoderegistratieprocedure nog-
maals om de registratie te annuleren en
zet het contact vóór het rijden UIT.
●Als de identificatiecoderegistratie is gean-
nuleerd, knippert het waarschuwings-
lampje lage bandenspanning gedurende
ongeveer 1 minuut wanneer het contact
AAN wordt gezet en blijft vervolgens bran-
den. Het bandenspanningswaarschu-
wingssysteem werkt wanneer het waar-
schuwingslampje lage bandenspanning
dooft.
●Als het waarschuwingslampje zelfs na
enkele minuten niet uitgaat, is de identifi-
catiecoderegistratie mogelijk niet goed
geannuleerd. Start de identificatiecodere-
gistratieprocedure nogmaals om de regis-
tratie te annuleren en zet het contact vóór
het rijden UIT.
■Als identificatiecodes niet goed zijn
geregistreerd
In de onderstaande situaties duurt de identifi-
catiecoderegistratie mogelijk langer dan
gebruikelijk of is regist ratie niet mogelijk. Nor-
maliter duurt de registratie ongeveer 30
minuten.
●De auto is niet geparkeerd gedurende ten
minste ongeveer 20 minuten voordat er
met de auto gereden wordt
●Er wordt niet gereden met een snelheid
van ongeveer 40 km/h of hoger
●Er wordt gereden op een onverharde weg
●Er wordt gereden in de buurt van andere
auto's en het systeem herkent de banden-
spanningssensoren en -zenders van uw
auto niet tussen die van andere auto's
Er bevindt zich een wiel met bandenspan-
ningssensor en -zender in of in de buurt van
de auto
Als de registratie na ten minste een uur rijden
niet is voltooid, herhaal dan de identificatie-
coderegistratie vanaf het begin.
●Als er tijdens de registratie achteruit gere-
den wordt, worden de gegevens tot dat
punt gereset. Herhaal de registratieproce-
dure in dat geval vanaf het begin.
●In de volgende situaties wordt de identifi-
catiecoderegistratie niet gestart of is de
registratie niet goed voltooid en werkt het
systeem niet goed. Voer de identificatieco-
deregistratieprocedure nogmaals uit.
• Als het waarschuwingslampje lage ban- denspanning niet 3 keer langzaam knip-
pert wanneer wordt geprobeerd om de
identificatiecoderegistratie te starten.
• Als het waarschuwingslampje lage ban- denspanning gedurende ongeveer 1
minuut knippert en vervolgens blijft bran-
den wanneer er na de identificatiecodere-
gistratie gedurende ongeveer 10 minuten
met de auto is gereden.
Neem contact op met een erkende Toyota-
dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste
deskundige als de identificatiecodes ook na
het uitvoeren van de bovenstaande proce-
dure nog niet kunnen worden geregistreerd.
Highlander-Hybrid_OM_Europe_OM48M 30E_1_2110.book Page 443 Wednesday, August 4, 2021 2:39 PM
Page 446 of 562

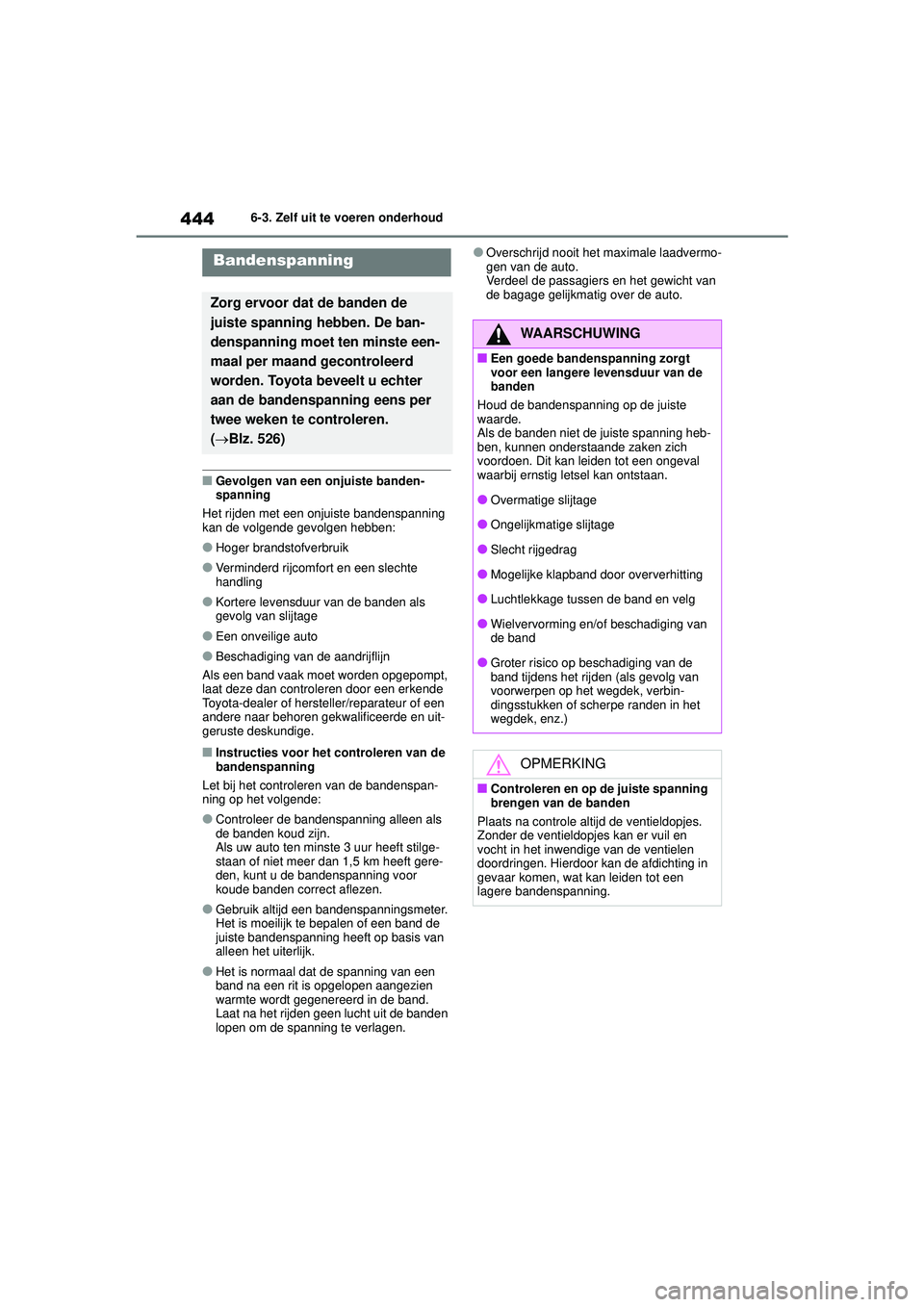

4446-3. Zelf uit te voeren onderhoud
■Gevolgen van een onjuiste banden-
spanning
Het rijden met een onjuiste bandenspanning
kan de volgende gevolgen hebben:
●Hoger brandstofverbruik
●Verminderd rijcomfort en een slechte
handling
●Kortere levensduur van de banden als
gevolg van slijtage
●Een onveilige auto
●Beschadiging van de aandrijflijn
Als een band vaak moet worden opgepompt,
laat deze dan controleren door een erkende
Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uit-
geruste deskundige.
■Instructies voor het controleren van de
bandenspanning
Let bij het controleren van de bandenspan-
ning op het volgende:
●Controleer de bandenspanning alleen als
de banden koud zijn.
Als uw auto ten minste 3 uur heeft stilge-
staan of niet meer dan 1,5 km heeft gere-
den, kunt u de bandenspanning voor
koude banden correct aflezen.
●Gebruik altijd een bandenspanningsmeter.
Het is moeilijk te bepalen of een band de
juiste bandenspanning heeft op basis van
alleen het uiterlijk.
●Het is normaal dat de spanning van een
band na een rit is opgelopen aangezien
warmte wordt gegenereerd in de band.
Laat na het rijden geen lucht uit de banden
lopen om de spanning te verlagen.
●Overschrijd nooit het maximale laadvermo-
gen van de auto.
Verdeel de passagiers en het gewicht van
de bagage gelijkmatig over de auto.Bandenspanning
Zorg ervoor dat de banden de
juiste spanning hebben. De ban-
denspanning moet ten minste een-
maal per maand gecontroleerd
worden. Toyota beveelt u echter
aan de bandenspanning eens per
twee weken te controleren.
(Blz. 526)
WAARSCHUWING
■Een goede bandenspanning zorgt
voor een langere levensduur van de
banden
Houd de bandenspanning op de juiste
waarde.
Als de banden niet de juiste spanning heb-
ben, kunnen onderstaande zaken zich
voordoen. Dit kan leiden tot een ongeval
waarbij ernstig letsel kan ontstaan.
●Overmatige slijtage
●Ongelijkmatige slijtage
●Slecht rijgedrag
●Mogelijke klapband door oververhitting
●Luchtlekkage tussen de band en velg
●Wielvervorming en/of beschadiging van
de band
●Groter risico op beschadiging van de
band tijdens het rijden (als gevolg van
voorwerpen op het wegdek, verbin-
dingsstukken of scherpe randen in het
wegdek, enz.)
OPMERKING
■Controleren en op de juiste spanning
brengen van de banden
Plaats na controle altijd de ventieldopjes.
Zonder de ventieldopjes kan er vuil en
vocht in het inwendige van de ventielen
doordringen. Hierdoor kan de afdichting in
gevaar komen, wat kan leiden tot een
lagere bandenspanning.
Highlander-Hybrid_OM_Europe_OM48M 30E_1_2110.book Page 444 Wednesday, August 4, 2021 2:39 PM
Page 447 of 562

445
6
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
Let er bij het vervangen van velgen op
dat deze hetzelfde draagvermogen,
dezelfde diameter, velgbreedte en ET-
waarde
* hebben.
Vervangende velgen zijn verkrijgbaar
bij een erkende Toyota-dealer of her-
steller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
*: “Offset” is de gebruikelijke term.
Toyota adviseert u het volgende niet te
gebruiken:
Velgen van verschillende maten of
types
Gebruikte velgen
Verbogen velgen die hersteld zijn
■Vervangen van velgen
De velgen van uw auto zijn uitgerust met
bandenspanningssensoren en -zenders voor
het bandenspanningswaarschuwingssys-
teem, dat in een vroegtijdig stadium waar-
schuwt als de bandenspanning te laag wordt.
Bij het vervangen van velgen moeten er ban-
denspanningssensoren en -zenders worden
geplaatst. ( Blz. 439)
Velgen
Als een velg verbuigingen of
scheuren vertoont of erg gecorro-
deerd is, moet deze vervangen
worden. Anders kan de band van
de velg raken of kan de auto moei-
lijk beheersbaar worden.
Keuze van velg
WAARSCHUWING
■Vervangen van velgen
●Gebruik alleen de in deze handleiding
aanbevolen maat velgen en banden.
Een andere maat kan resulteren in een
slechtere controle over de auto.
●Gebruik nooit een binnenband bij een
poreuze velg die ontworpen is voor een
tubeless band.
Als u dat wel doet, kan dat leiden tot
een ongeval waarbij ernstig letsel kan
ontstaan.
■Plaatsen van wielmoeren
Breng nooit olie of vet aan op de wielbou-
ten of -moeren.
Door het gebruik van olie of vet worden de
wielmoeren mogelijk te vast aangedraaid
waardoor de bouten of de velg beschadigd
kunnen raken. Daarnaast kunnen de wiel-
moeren loslopen en de wielen losraken,
wat kan leiden tot een ongeval met ernstig
letsel als gevolg. Verwijder olie of vet van
de wielbouten of wielmoeren.
■Gebruik van beschadigde velgen niet
toegestaan
Gebruik geen gescheurde of vervormde vel-
gen. Als u dat wel doet, kan er tijdens het rij-
den lucht uit de band ontsnappen, waardoor
een ongeval zou kunnen ontstaan.
OPMERKING
■Vervangen van bandenspannings-
sensoren en -zenders
●Omdat het repareren of vervangen van
een band invloed kan hebben op de ban-
denspanningssensoren en -zenders,
adviseren we u deze werkzaamheden uit
te laten voeren door een erkende Toyota-
dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en
uitgeruste deskundige. Ga ook voor de
aanschaf van bandenspanningssenso-
ren en -zenders naar een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
Highlander-Hybrid_OM_Europe_OM48M 30E_1_2110.book Page 445 Wednesday, August 4, 2021 2:39 PM
Page 448 of 562

4466-3. Zelf uit te voeren onderhoud
Gebruik uitsluitend de Toyota-wiel-
moeren en de Toyota-wielmoersleu-
tel bij uw lichtmetalen velgen.
Controleer de wielmoeren na de eer-
ste 1.600 km telkens als een band is
verwisseld, een band is gerepareerd
of is vervangen.
Pas op dat lichtmetalen velgen niet
beschadigd raken als u sneeuwket-
tingen gebruikt.
Bij het balanceren moet gebruik wor-
den gemaakt van Toyota- of gelijk-
waardige balanceergewichtjes, die
geplaatst dienen te worden met een
kunststof of rubber hamer.
Auto's met linkse besturing
1 Zet het contact UIT.
2 Open het dashboardkastje. Maak
de demper los.
3 Duw het dashboardkastje aan de
zijde die zich het dichtst bij het por-
tier bevindt naar binnen om de klau-
wen vrij te maken. Trek vervolgens
het dashboardkastje naar buiten en
maak de onderste klauwen vrij.
4 Ontgrendel de afdekkap van het fil-
ter ( ), haal de afdekkap van het
OPMERKING
●Gebruik voor uw auto alleen originele
Toyota-velgen.
Bij niet-originele ve lgen kan niet worden
gegarandeerd dat de bandenspannings-
sensoren en -zenders goed werken.
Belangrijke aanwijzingen voor
lichtmetalen velgen
Interieurfilter
Het interieurfilter moet regelmatig
worden vervangen om de optimale
werking van de airconditioning te
behouden.
Verwijderen van het
interieurfilter
Highlander-Hybrid_OM_Europe_OM48M 30E_1_2110.book Page 446 Wednesday, August 4, 2021 2:39 PM
Page 449 of 562

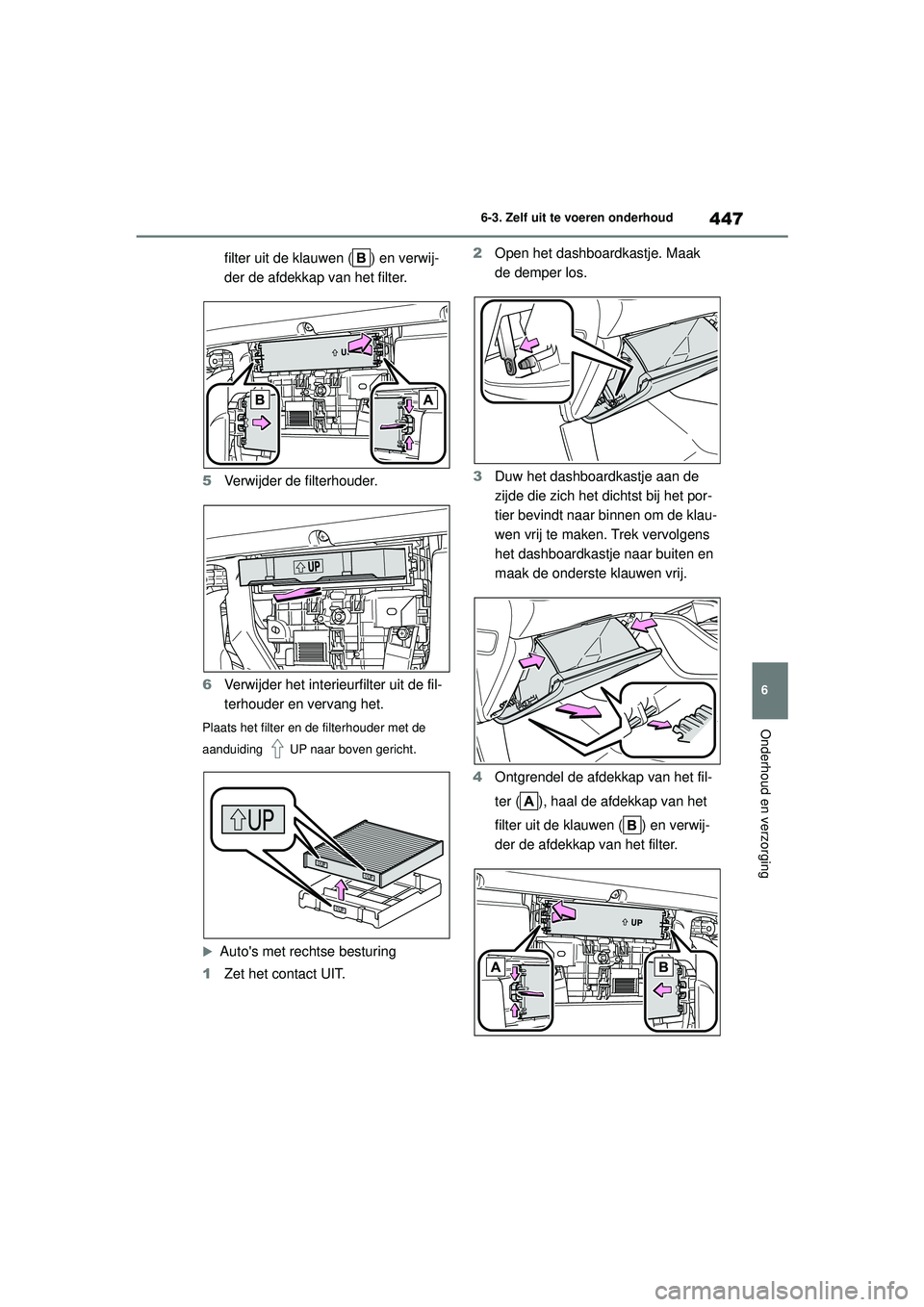

447
6
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
filter uit de klauwen ( ) en verwij-
der de afdekkap van het filter.
5 Verwijder de filterhouder.
6 Verwijder het interieurfilter uit de fil-
terhouder en vervang het.
Plaats het filter en de filterhouder met de
aanduiding UP naar boven gericht.
Auto's met rechtse besturing
1 Zet het contact UIT. 2
Open het dashboardkastje. Maak
de demper los.
3 Duw het dashboardkastje aan de
zijde die zich het dichtst bij het por-
tier bevindt naar binnen om de klau-
wen vrij te maken. Trek vervolgens
het dashboardkastje naar buiten en
maak de onderste klauwen vrij.
4 Ontgrendel de afdekkap van het fil-
ter ( ), haal de afdekkap van het
filter uit de klauwen ( ) en verwij-
der de afdekkap van het filter.
Highlander-Hybrid_OM_Europe_OM48M 30E_1_2110.book Page 447 Wednesday, August 4, 2021 2:39 PM
Page 450 of 562

4486-3. Zelf uit te voeren onderhoud
5Verwijder de filterhouder.
6 Verwijder het interieurfilter uit de fil-
terhouder en vervang het.
Plaats het filter en de filterhouder met de
aanduiding UP naar boven gericht.
■Controle-interval
Controleer en vervang het interieurfilter vol-
gens het onderhoudsschema. In gebieden
met veel stof of met veel verkeer moet ver-
vanging vaker plaatsvinden. (Zie het onder-
houdsboekje of het garantieboekje voor het
onderhoudsschema.)
■Als er te weinig lucht uit de ventilatie-
roosters stroomt
Het filter kan verstopt zitten. Controleer het
filter en vervang het indien nodig.
Verwijder het stof van de ventilatieope-
ning met een stofzuiger of iets derge-
lijks.
Zorg ervoor dat u alleen een vacuüm
gebruikt om stof en verontreinigingen op te
zuigen. Wanneer u stof en verontreinigingen
probeert weg te blazen met een blower of
iets dergelijks kunnen deze verder in de ven-
tilatieopening worden gedrukt. ( Blz. 450)
OPMERKING
■Bij het gebruik van de airconditioning
Controleer of het interieurfilter aanwezig
is.
Als de airconditioning zonder filter gebruikt
wordt, kan het systeem beschadigd raken.
Schoonmaken van de
ventilatieopeningen en
het filter van het batterij-
pakket (tractiebatterij)
Controleer, om een hoger brand-
stofverbruik te voorkomen, de
ventilatieopeningen van het batte-
rijpakket (tractiebatterij) periodiek
op verontreinigingen. Als “Mainte-
nance Required for Traction
Battery Cooling Parts See Owner’s
Manual” (Onderhoud vereist voor
koelonderdelen tractiebatterij, zie
handleiding) wordt weergegeven
op het multi-informatiedisplay,
moet de ventilatieopening worden
gereinigd volgens onderstaande
procedure:
Schoonmaken van de
ventilatieopeningen
Highlander-Hybrid_OM_Europe_OM48M 30E_1_2110.book Page 448 Wednesday, August 4, 2021 2:39 PM
