TOYOTA HIGHLANDER 2021 Instructieboekje (in Dutch)

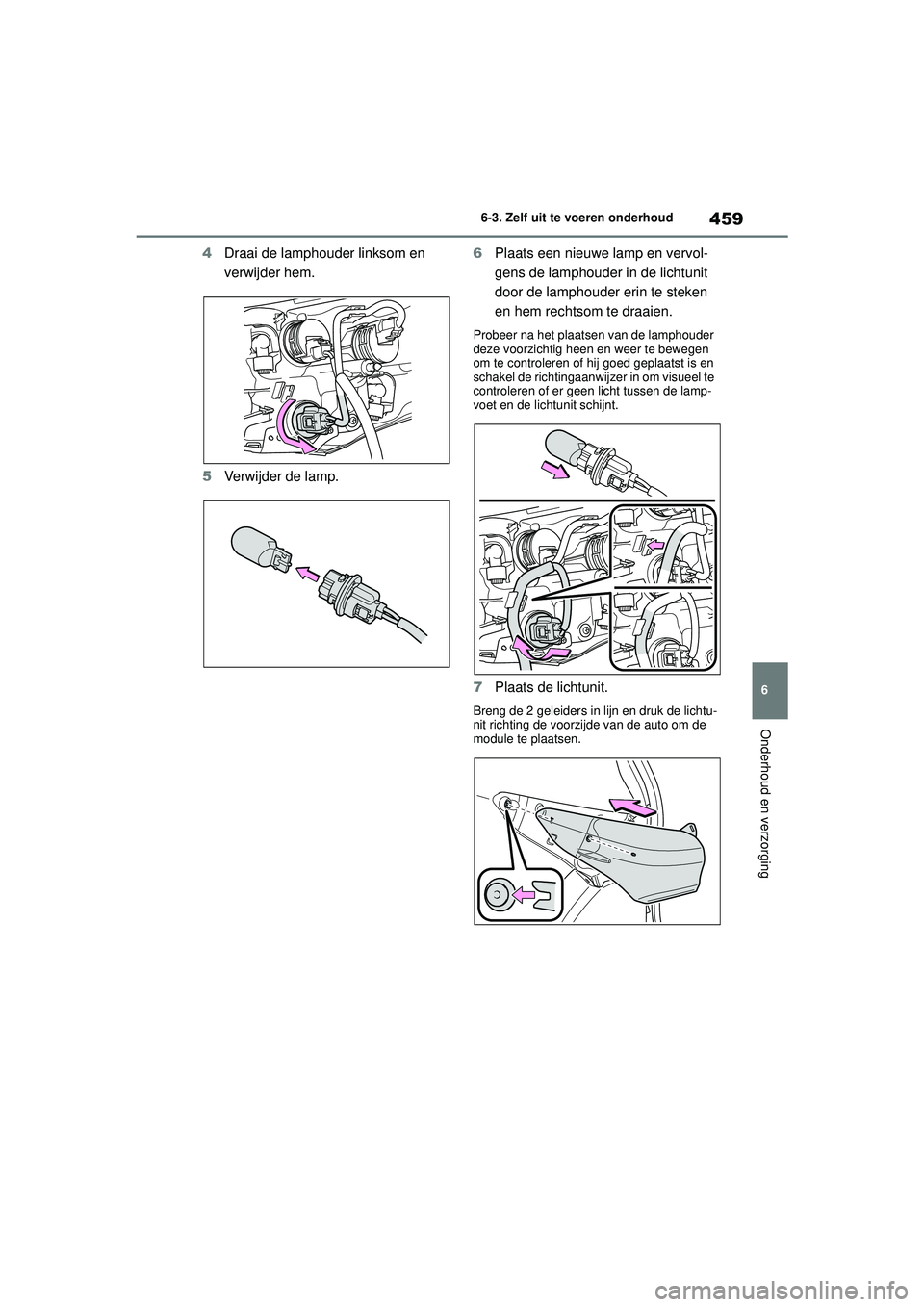

459
6
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
4
Draai de lamphouder linksom en
verwijder hem.
5 Verwijder de lamp. 6
Plaats een nieuwe lamp en vervol-
gens de lamphouder in de lichtunit
door de lamphouder erin te steken
en hem rechtsom te draaien.
Probeer na het plaatsen van de lamphouder
deze voorzichtig heen en weer te bewegen
om te controleren of hij goed geplaatst is en
schakel de richtingaanwijzer in om visueel te
controleren of er geen licht tussen de lamp-
voet en de lichtunit schijnt.
7Plaats de lichtunit.
Breng de 2 geleiders in lijn en druk de lichtu-
nit richting de voorzijde van de auto om de
module te plaatsen.
Highlander-Hybrid_OM_Europe_OM48M 30E_1_2110.book Page 459 Wednesday, August 4, 2021 2:39 PM

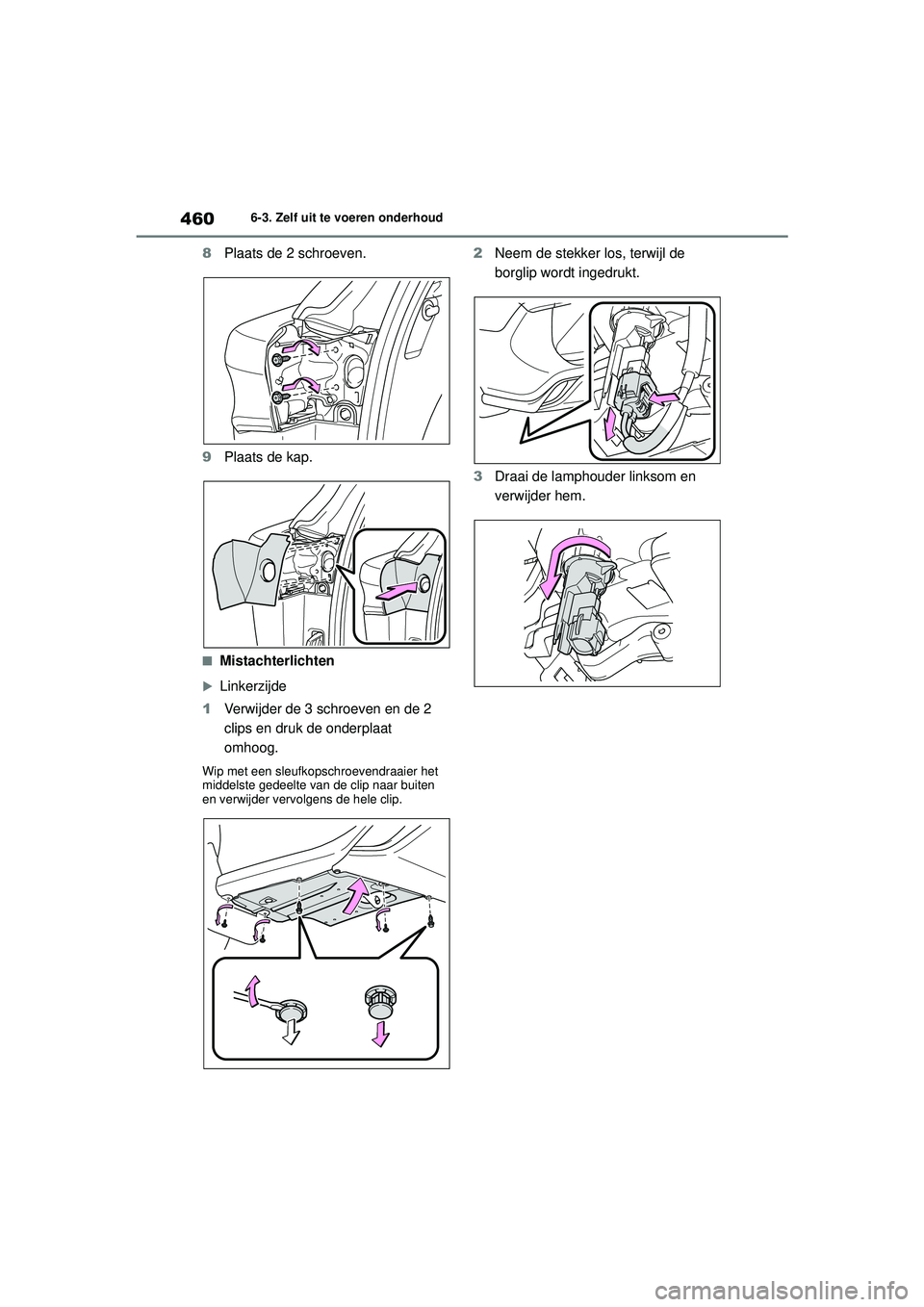

4606-3. Zelf uit te voeren onderhoud
8Plaats de 2 schroeven.
9 Plaats de kap.
■Mistachterlichten
Linkerzijde
1 Verwijder de 3 schroeven en de 2
clips en druk de onderplaat
omhoog.
Wip met een sleufkopschroevendraaier het
middelste gedeelte van de clip naar buiten
en verwijder vervolgens de hele clip.
2Neem de stekker los, terwijl de
borglip wordt ingedrukt.
3 Draai de lamphouder linksom en
verwijder hem.
Highlander-Hybrid_OM_Europe_OM48M 30E_1_2110.book Page 460 Wednesday, August 4, 2021 2:39 PM

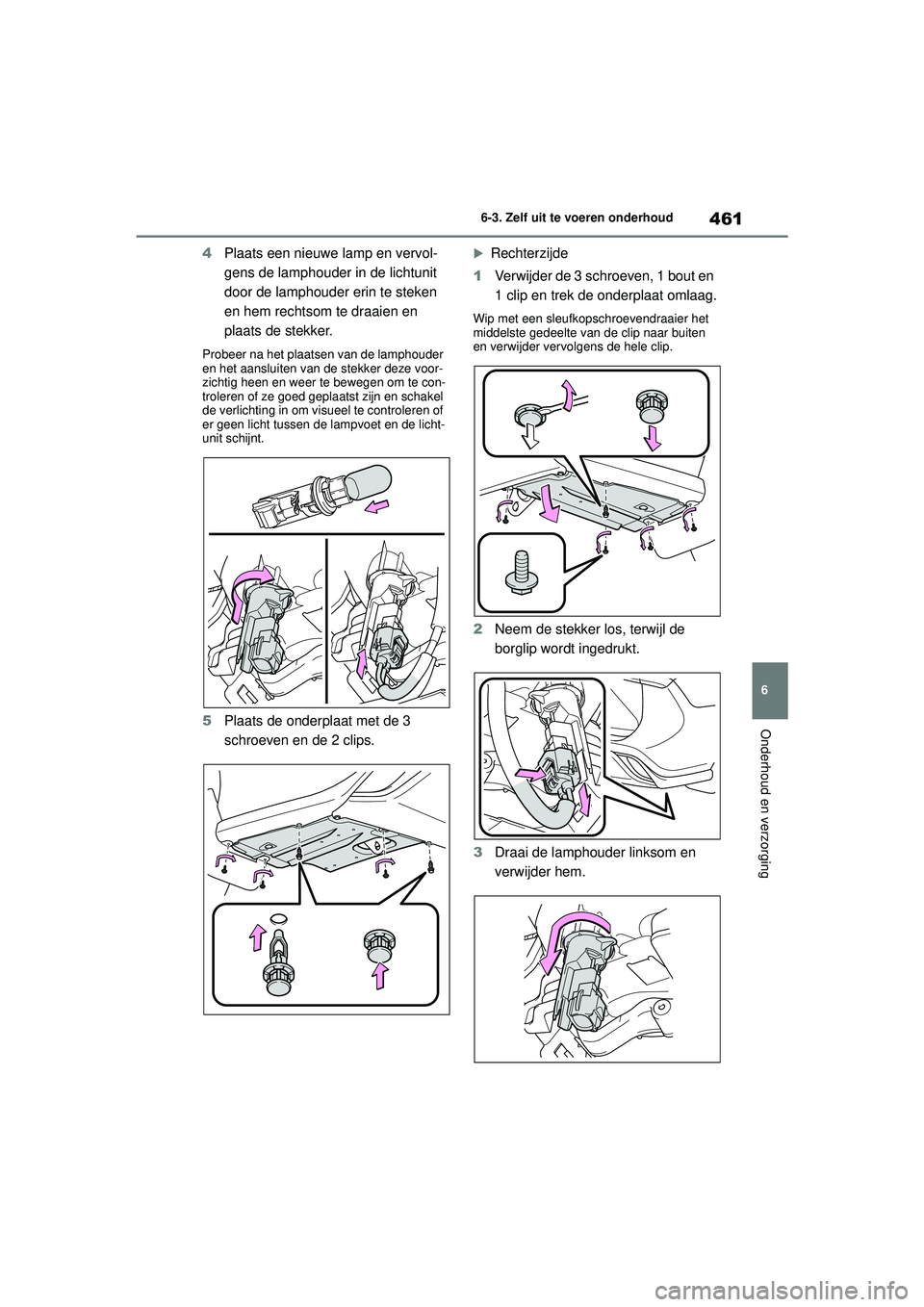

461
6
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
4
Plaats een nieuwe lamp en vervol-
gens de lamphouder in de lichtunit
door de lamphouder erin te steken
en hem rechtsom te draaien en
plaats de stekker.
Probeer na het plaatsen van de lamphouder
en het aansluiten van de stekker deze voor-
zichtig heen en weer te bewegen om te con-
troleren of ze goed geplaatst zijn en schakel
de verlichting in om vi sueel te controleren of
er geen licht tussen de lampvoet en de licht-
unit schijnt.
5 Plaats de onderplaat met de 3
schroeven en de 2 clips.
Rechterzijde
1 Verwijder de 3 schroeven, 1 bout en
1 clip en trek de onderplaat omlaag.
Wip met een sleufkopschroevendraaier het
middelste gedeelte van de clip naar buiten
en verwijder vervolgens de hele clip.
2Neem de stekker los, terwijl de
borglip wordt ingedrukt.
3 Draai de lamphouder linksom en
verwijder hem.
Highlander-Hybrid_OM_Europe_OM48M 30E_1_2110.book Page 461 Wednesday, August 4, 2021 2:39 PM

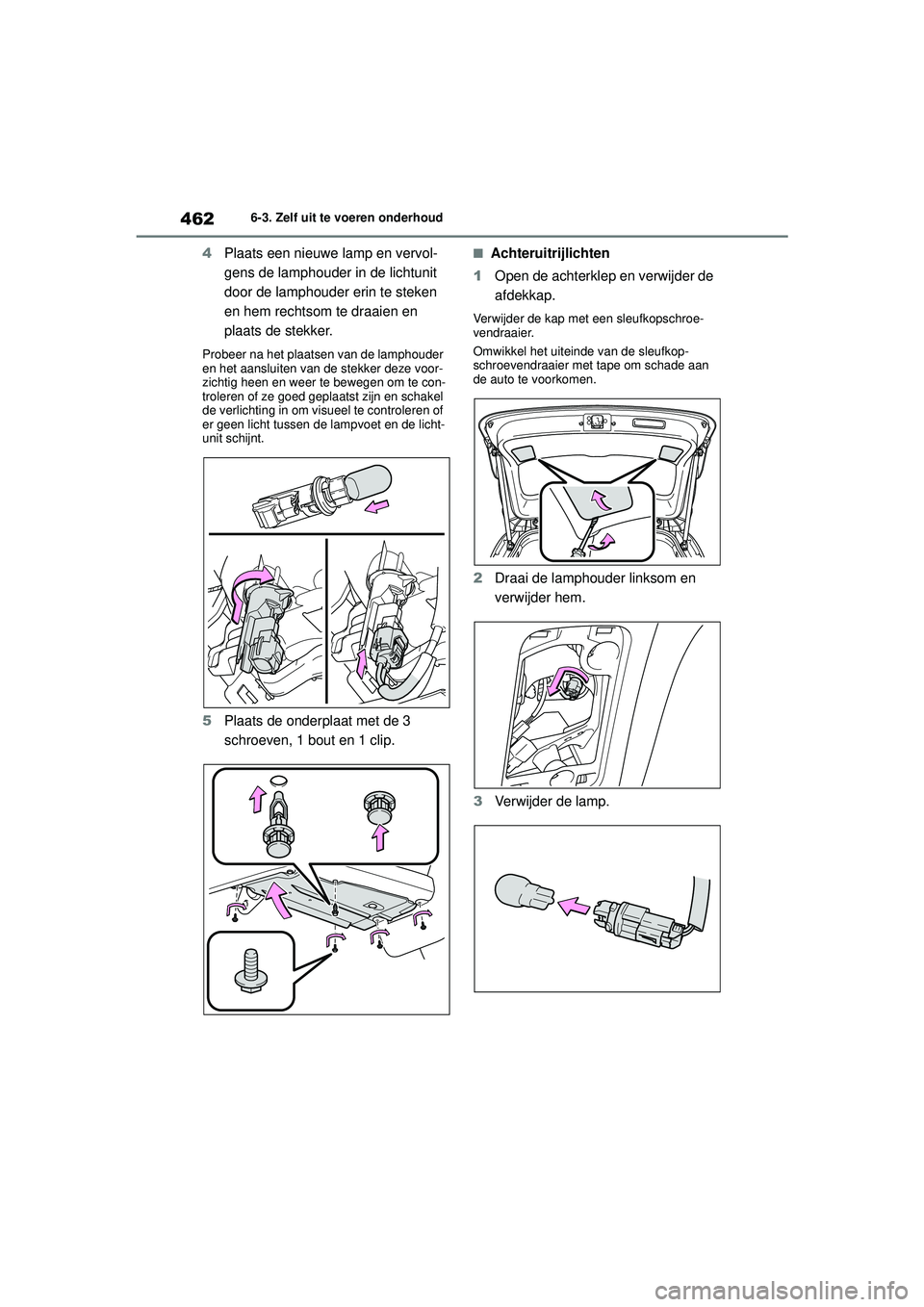

4626-3. Zelf uit te voeren onderhoud
4Plaats een nieuwe lamp en vervol-
gens de lamphouder in de lichtunit
door de lamphouder erin te steken
en hem rechtsom te draaien en
plaats de stekker.
Probeer na het plaatsen van de lamphouder
en het aansluiten van de stekker deze voor-
zichtig heen en weer te bewegen om te con-
troleren of ze goed geplaatst zijn en schakel
de verlichting in om vi sueel te controleren of
er geen licht tussen de lampvoet en de licht-
unit schijnt.
5 Plaats de onderplaat met de 3
schroeven, 1 bout en 1 clip.
■Achteruitrijlichten
1 Open de achterklep en verwijder de
afdekkap.
Verwijder de kap met een sleufkopschroe-
vendraaier.
Omwikkel het uiteinde van de sleufkop-
schroevendraaier met tape om schade aan
de auto te voorkomen.
2Draai de lamphouder linksom en
verwijder hem.
3 Verwijder de lamp.
Highlander-Hybrid_OM_Europe_OM48M 30E_1_2110.book Page 462 Wednesday, August 4, 2021 2:39 PM

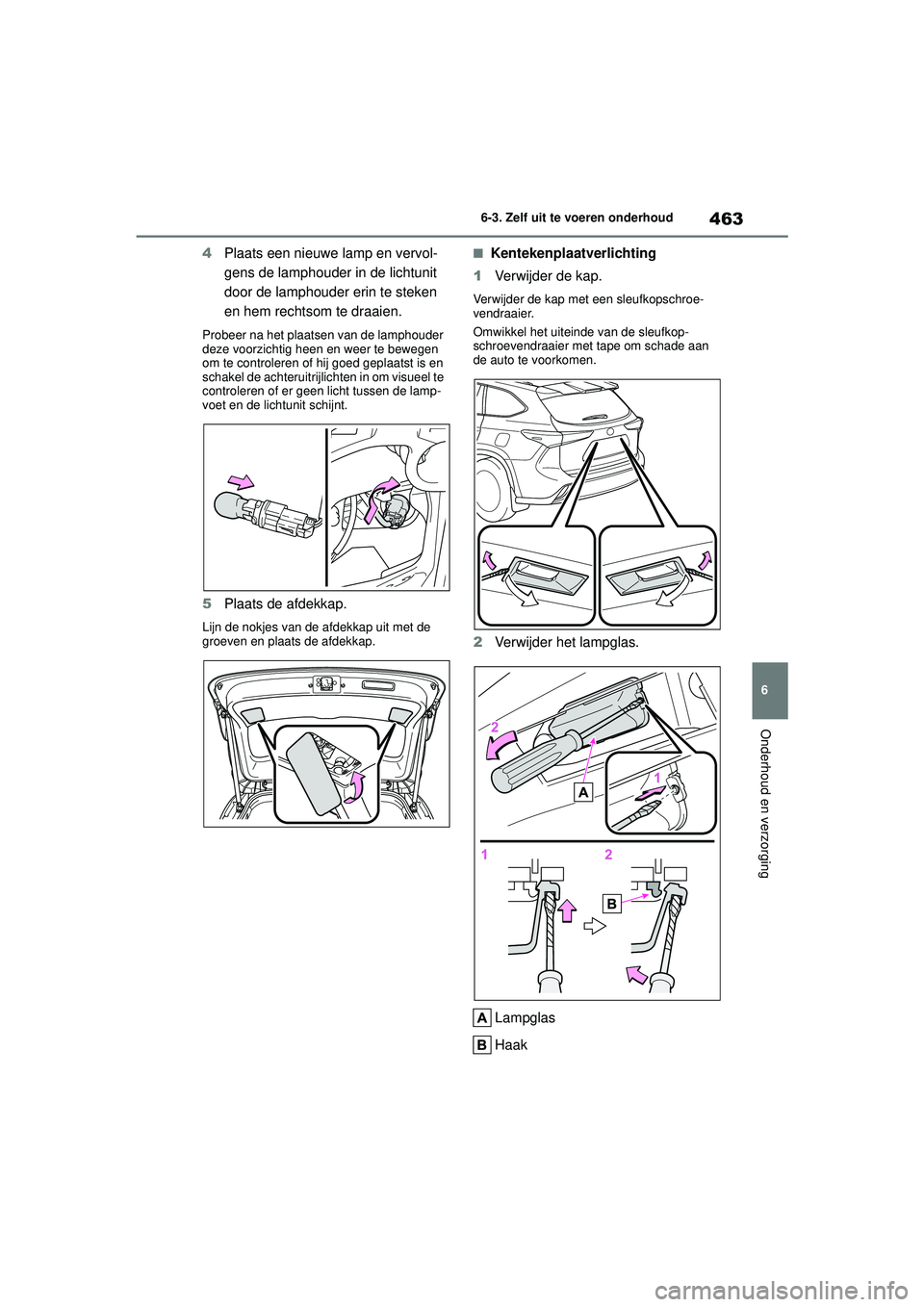

463
6
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
4
Plaats een nieuwe lamp en vervol-
gens de lamphouder in de lichtunit
door de lamphouder erin te steken
en hem rechtsom te draaien.
Probeer na het plaatsen van de lamphouder
deze voorzichtig heen en weer te bewegen
om te controleren of hij goed geplaatst is en
schakel de achterui trijlichten in om visueel te
controleren of er geen licht tussen de lamp-
voet en de lichtunit schijnt.
5 Plaats de afdekkap.
Lijn de nokjes van de afdekkap uit met de
groeven en plaats de afdekkap.
■Kentekenplaatverlichting
1 Verwijder de kap.
Verwijder de kap met een sleufkopschroe-
vendraaier.
Omwikkel het uiteinde van de sleufkop-
schroevendraaier met tape om schade aan
de auto te voorkomen.
2Verwijder het lampglas.
Lampglas
Haak
Highlander-Hybrid_OM_Europe_OM48M 30E_1_2110.book Page 463 Wednesday, August 4, 2021 2:39 PM

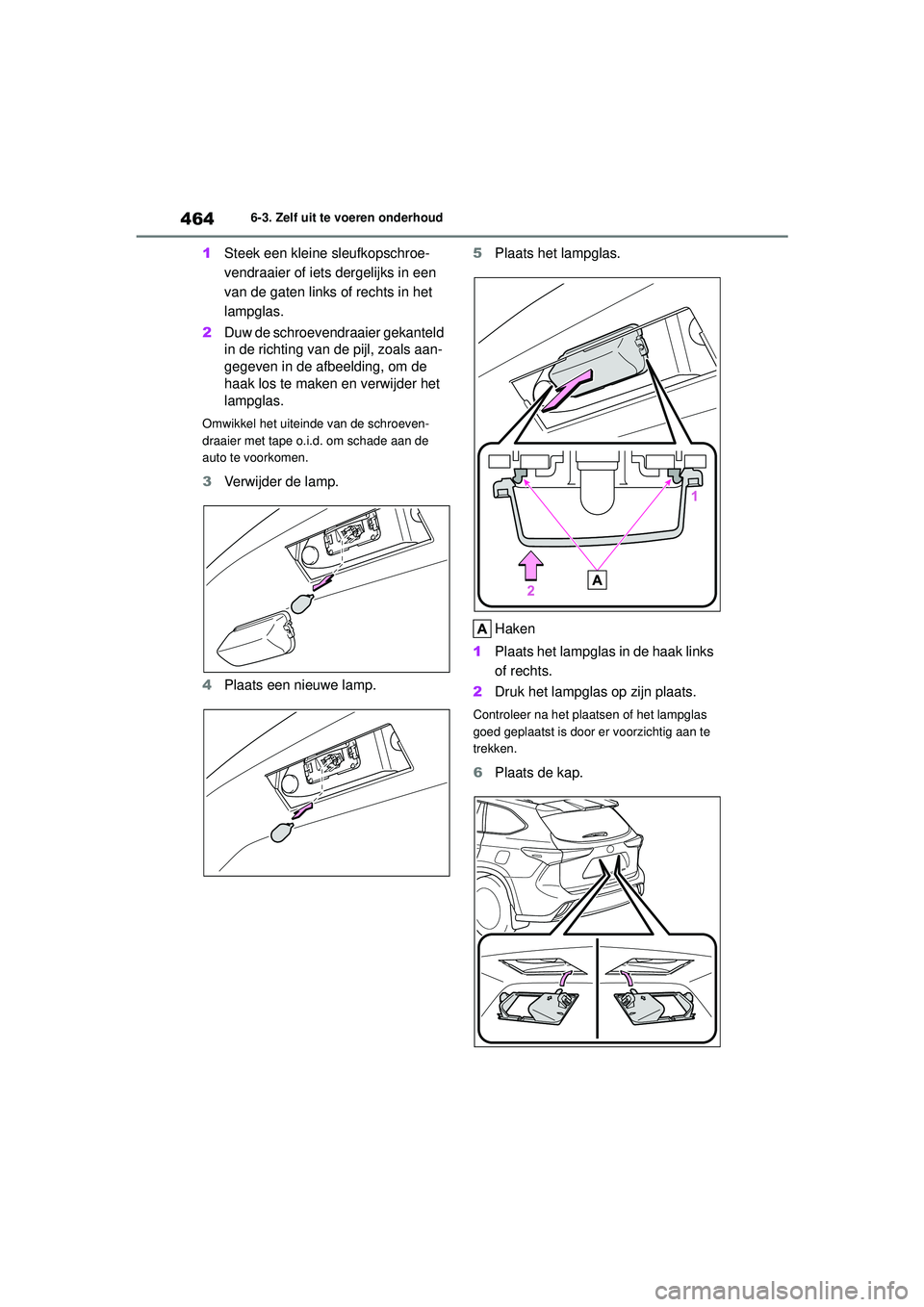

4646-3. Zelf uit te voeren onderhoud
1Steek een kleine sleufkopschroe-
vendraaier of iets dergelijks in een
van de gaten links of rechts in het
lampglas.
2 Duw de schroevendraaier gekanteld
in de richting van de pijl, zoals aan-
gegeven in de afbeelding, om de
haak los te maken en verwijder het
lampglas.
Omwikkel het uiteinde van de schroeven-
draaier met tape o.i.d. om schade aan de
auto te voorkomen.
3Verwijder de lamp.
4 Plaats een nieuwe lamp. 5
Plaats het lampglas.
Haken
1 Plaats het lampglas in de haak links
of rechts.
2 Druk het lampglas op zijn plaats.
Controleer na het plaatsen of het lampglas
goed geplaatst is door er voorzichtig aan te
trekken.
6Plaats de kap.
Highlander-Hybrid_OM_Europe_OM48M 30E_1_2110.book Page 464 Wednesday, August 4, 2021 2:39 PM

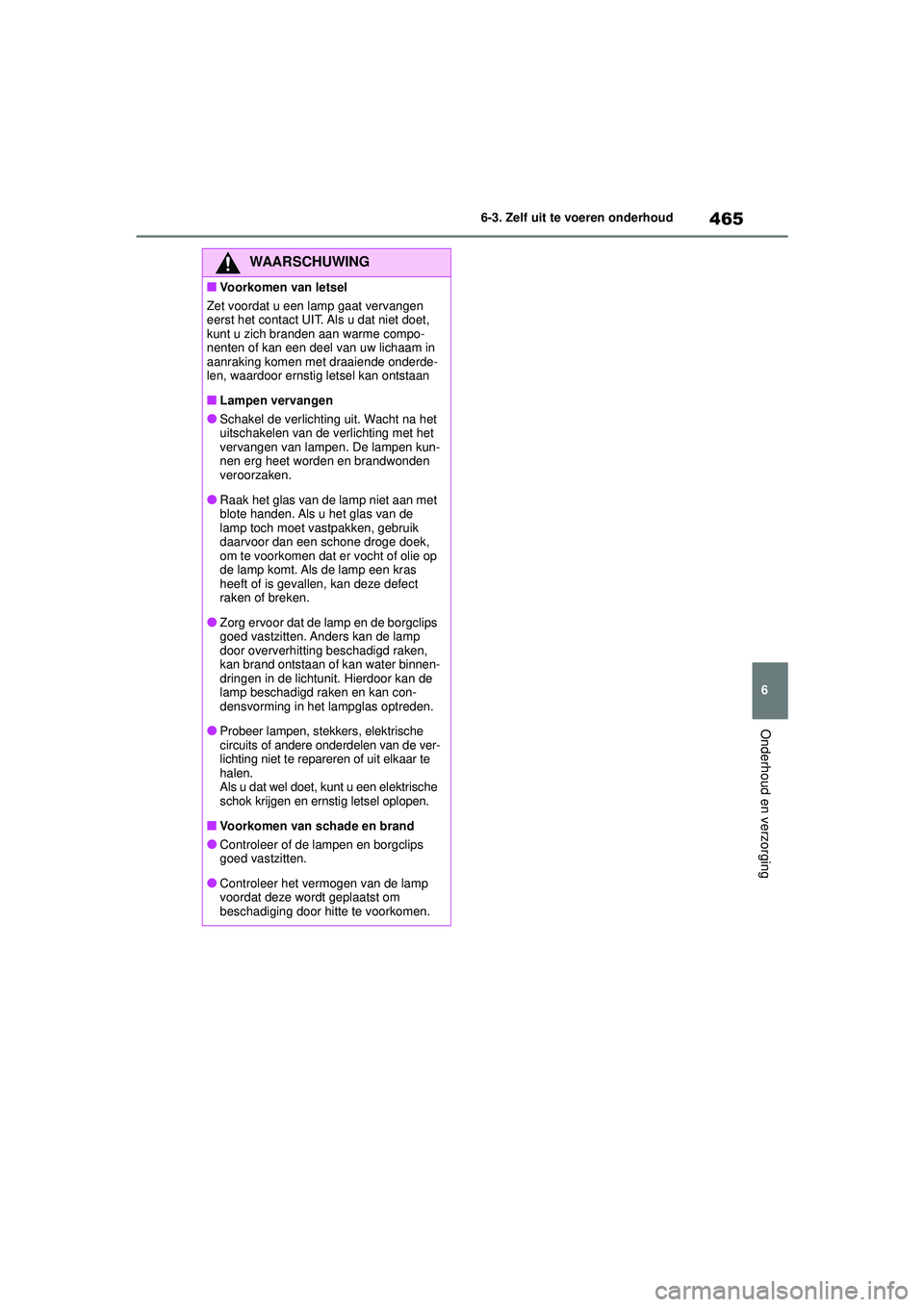

465
6
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
WAARSCHUWING
■Voorkomen van letsel
Zet voordat u een lamp gaat vervangen
eerst het contact UIT. Als u dat niet doet,
kunt u zich branden aan warme compo-
nenten of kan een deel van uw lichaam in
aanraking komen met draaiende onderde-
len, waardoor ernstig letsel kan ontstaan
■Lampen vervangen
●Schakel de verlichting uit. Wacht na het
uitschakelen van de verlichting met het
vervangen van lampen. De lampen kun-
nen erg heet worden en brandwonden
veroorzaken.
●Raak het glas van de lamp niet aan met
blote handen. Als u het glas van de
lamp toch moet vastpakken, gebruik
daarvoor dan een schone droge doek,
om te voorkomen dat er vocht of olie op
de lamp komt. Als de lamp een kras
heeft of is gevallen, kan deze defect
raken of breken.
●Zorg ervoor dat de lamp en de borgclips
goed vastzitten. Anders kan de lamp
door oververhitting beschadigd raken,
kan brand ontstaan of kan water binnen-
dringen in de lichtunit. Hierdoor kan de
lamp beschadigd raken en kan con-
densvorming in het lampglas optreden.
●Probeer lampen, stekkers, elektrische
circuits of andere onderdelen van de ver-
lichting niet te repareren of uit elkaar te
halen.
Als u dat wel doet, kunt u een elektrische
schok krijgen en ernstig letsel oplopen.
■Voorkomen van schade en brand
●Controleer of de lampen en borgclips
goed vastzitten.
●Controleer het vermogen van de lamp
voordat deze wordt geplaatst om
beschadiging door hitte te voorkomen.
Highlander-Hybrid_OM_Europe_OM48M 30E_1_2110.book Page 465 Wednesday, August 4, 2021 2:39 PM

4666-3. Zelf uit te voeren onderhoud
Highlander-Hybrid_OM_Europe_OM48M30E_1_2110.book Page 466 Wednesday, August 4, 2021 2:39 PM

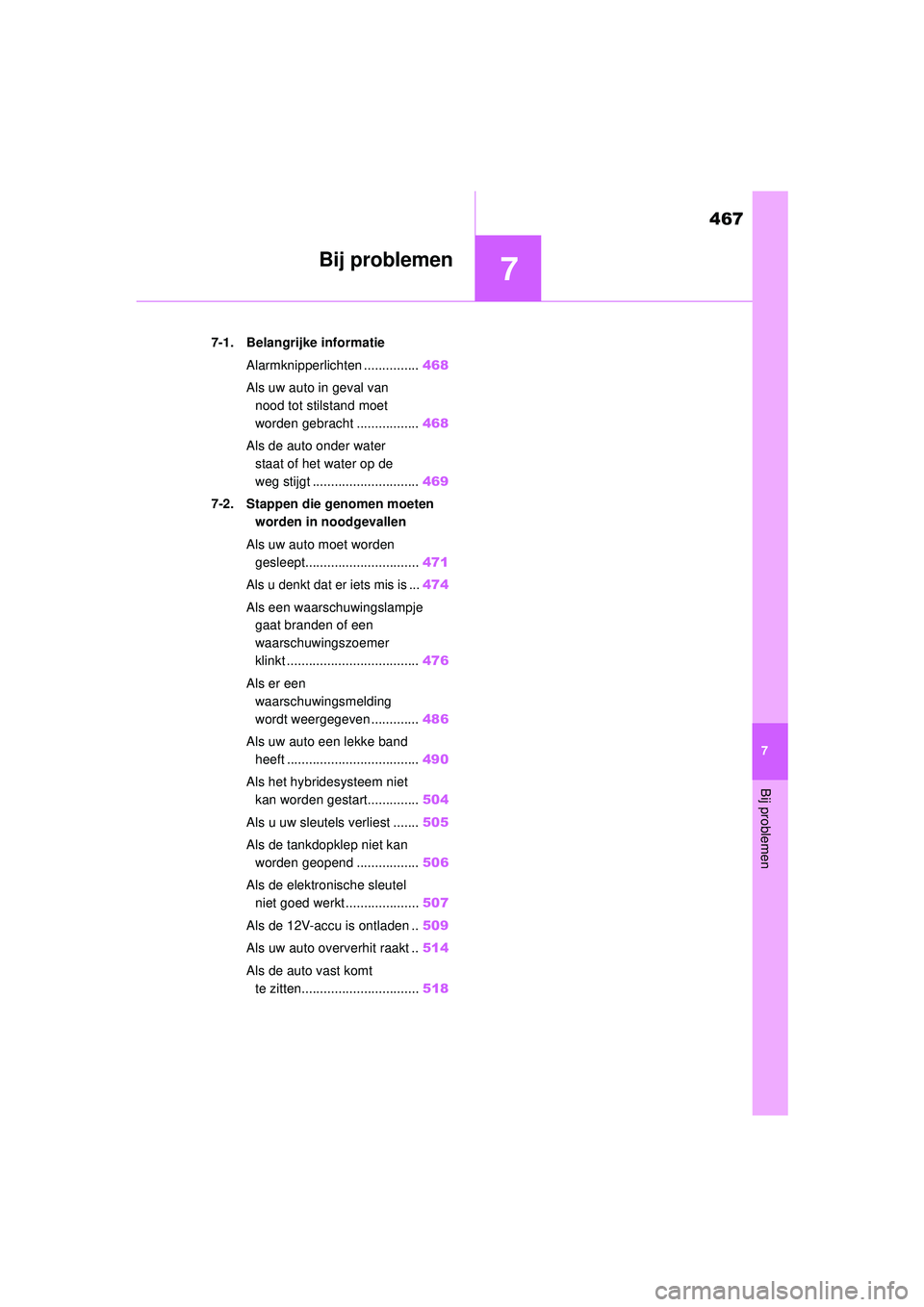

7
467
Bij problemen
7
Bij problemen
.7-1. Belangrijke informatieAlarmknipperlichten ............... 468
Als uw auto in geval van nood tot stilstand moet
worden gebracht ................. 468
Als de auto onder water staat of het water op de
weg stijgt ............................. 469
7-2. Stappen die genomen moeten worden in noodgevallen
Als uw auto moet worden gesleept............................... 471
Als u denkt dat er iets mis is ...474
Als een waarschuwingslampje gaat branden of een
waarschuwingszoemer
klinkt .................................... 476
Als er een waarschuwingsmelding
wordt weergegeven ............. 486
Als uw auto een lekke band heeft .................................... 490
Als het hybridesysteem niet kan worden gestart.............. 504
Als u uw sleutels verliest ....... 505
Als de tankdopklep niet kan worden geopend ................. 506
Als de elektronische sleutel niet goed werkt .................... 507
Als de 12V-accu is ontladen .. 509
Als uw auto oververhit raakt .. 514
Als de auto vast komt te zitten................................ 518
Highlander-Hybrid_OM_Europe_OM48M 30E_1_2110.book Page 467 Wednesday, August 4, 2021 2:39 PM

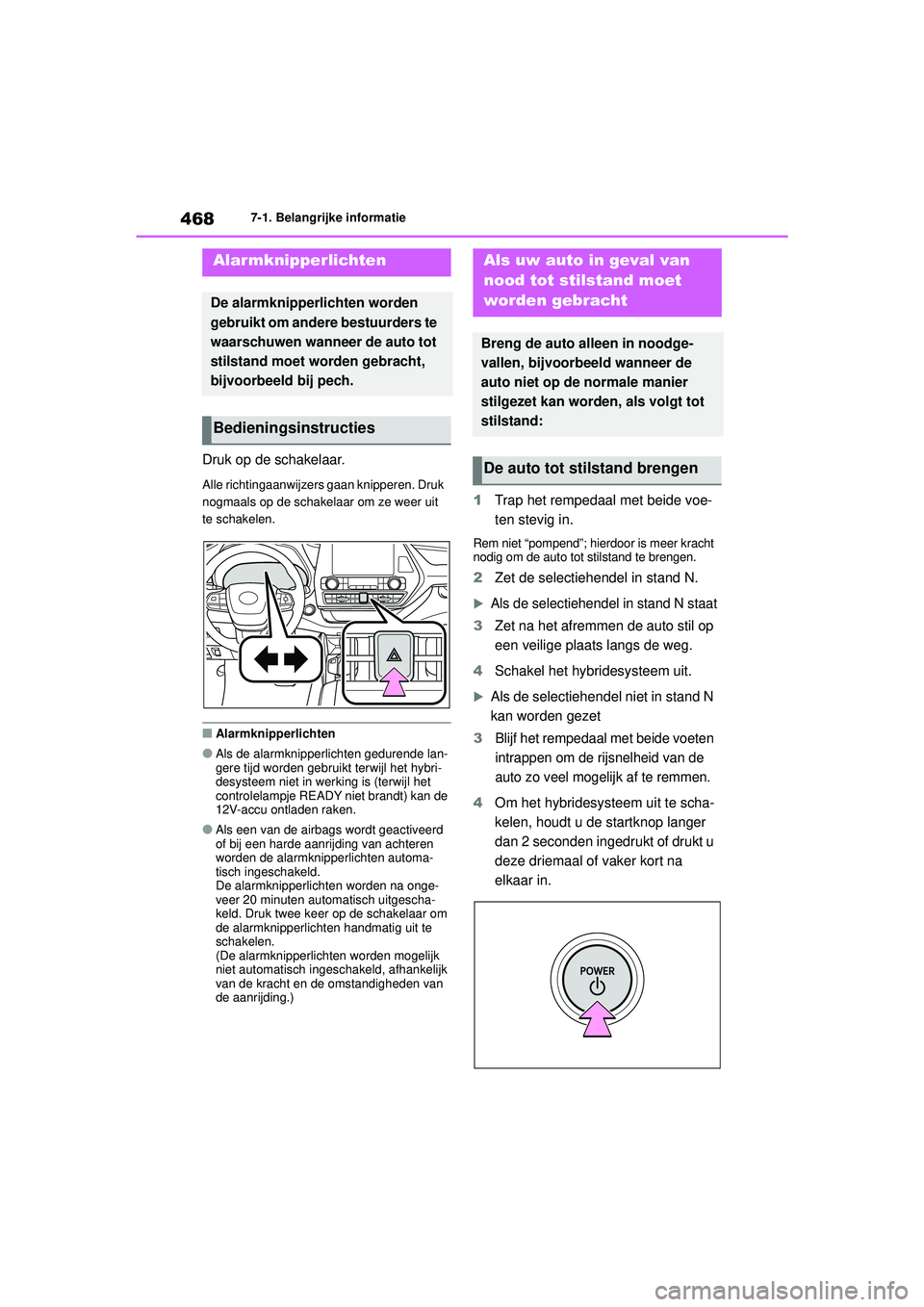

4687-1. Belangrijke informatie
7-1.Belangrijke informatie
Druk op de schakelaar.
Alle richtingaanwijzers gaan knipperen. Druk
nogmaals op de schakelaar om ze weer uit
te schakelen.
■Alarmknipperlichten
●Als de alarmknipperlichten gedurende lan-
gere tijd worden gebruikt terwijl het hybri-
desysteem niet in werking is (terwijl het
controlelampje READY niet brandt) kan de
12V-accu ontladen raken.
●Als een van de airbags wordt geactiveerd
of bij een harde aanrijding van achteren
worden de alarmknipperlichten automa-
tisch ingeschakeld.
De alarmknipperlichten worden na onge-
veer 20 minuten automatisch uitgescha-
keld. Druk twee keer op de schakelaar om
de alarmknipperlichten handmatig uit te
schakelen.
(De alarmknipperlichten worden mogelijk
niet automatisch ingeschakeld, afhankelijk
van de kracht en de omstandigheden van
de aanrijding.)
1Trap het rempedaal met beide voe-
ten stevig in.
Rem niet “pompend”; hierdoor is meer kracht
nodig om de auto tot stilstand te brengen.
2Zet de selectiehendel in stand N.
Als de selectiehendel in stand N staat
3Zet na het afremmen de auto stil op
een veilige plaats langs de weg.
4 Schakel het hybr idesysteem uit.
Als de selectiehendel niet in stand N
kan worden gezet
3Blijf het rempedaal met beide voeten
intrappen om de rijsnelheid van de
auto zo veel mogelijk af te remmen.
4Om het hybridesysteem uit te scha-
kelen, houdt u de startknop langer
dan 2 seconden ingedrukt of drukt u
deze driemaal of vaker kort na
elkaar in.
Alarmknipperlichten
De alarmknipperlichten worden
gebruikt om andere bestuurders te
waarschuwen wanneer de auto tot
stilstand moet worden gebracht,
bijvoorbeeld bij pech.
Bedieningsinstructies
Als uw auto in geval van
nood tot stilstand moet
worden gebracht
Breng de auto alleen in noodge-
vallen, bijvoorbeeld wanneer de
auto niet op de normale manier
stilgezet kan word en, als volgt tot
stilstand:
De auto tot stilstand brengen
Highlander-Hybrid_OM_Europe_OM48M 30E_1_2110.book Page 468 Wednesday, August 4, 2021 2:39 PM
