449
6

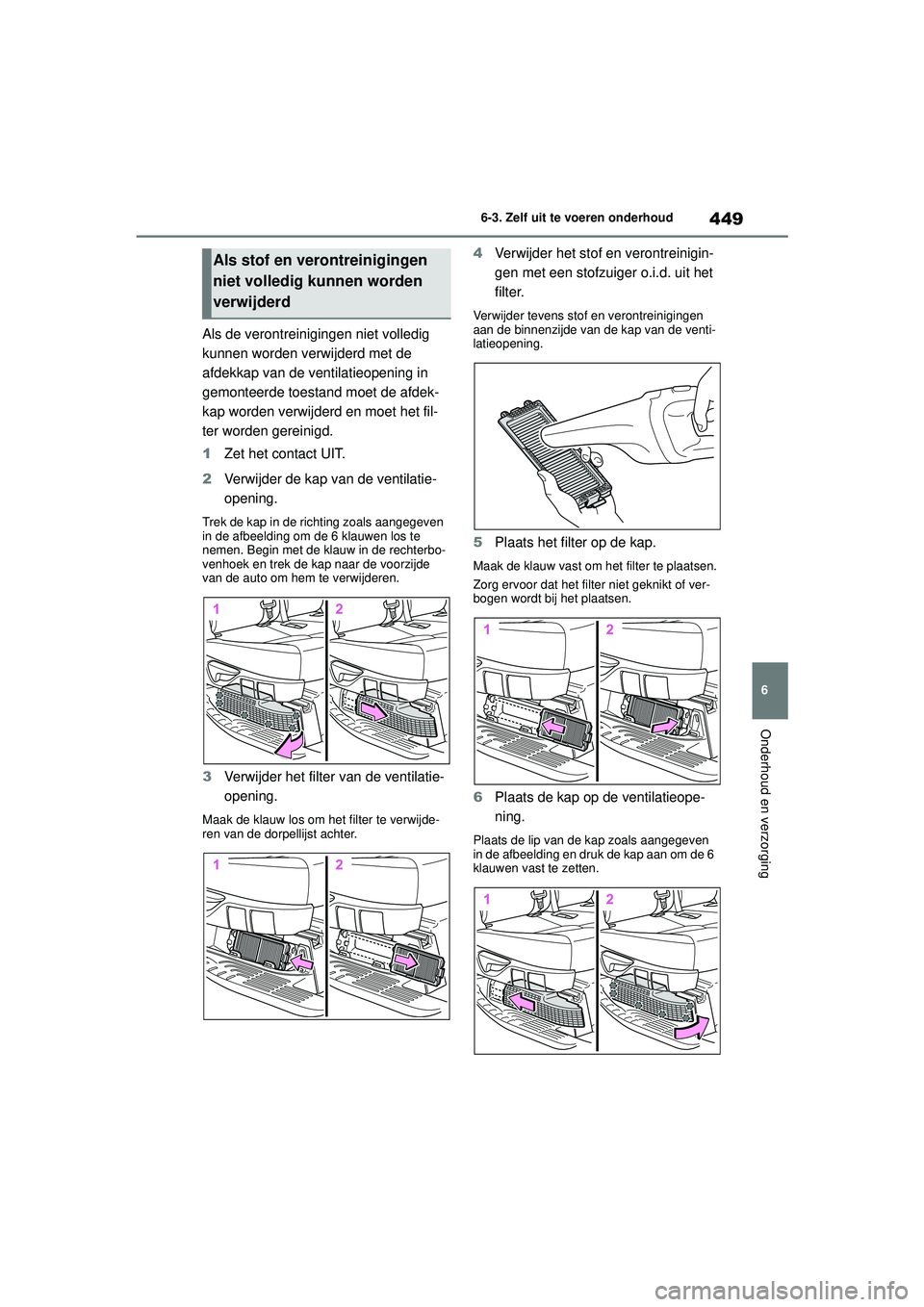

6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
Als de verontreinigingen niet volledig
kunnen worden verwijderd met de
afdekkap van de ventilatieopening in
gemonteerde toesta
nd moet de afdek-
kap worden verwijderd en moet het fil-
ter worden gereinigd.
1 Zet het contact UIT.
2 Verwijder de kap van de ventilatie-
opening.
Trek de kap in de ri chting zoals aangegeven
in de afbeelding om de 6 klauwen los te
nemen. Begin met de klauw in de rechterbo-
venhoek en trek de kap naar de voorzijde
van de auto om hem te verwijderen.
3 Verwijder het filter van de ventilatie-
opening.
Maak de klauw los om het filter te verwijde-
ren van de dorpellijst achter.
4Verwijder het stof en verontreinigin-
gen met een stofzuiger o.i.d. uit het
filter.
Verwijder tevens stof en verontreinigingen
aan de binnenzijde van de kap van de venti-
latieopening.
5Plaats het filter op de kap.
Maak de klauw vast om het filter te plaatsen.
Zorg ervoor dat het filter niet geknikt of ver-
bogen wordt bij het plaatsen.
6Plaats de kap op de ventilatieope-
ning.
Plaats de lip van de kap zoals aangegeven
in de afbeelding en druk de kap aan om de 6
klauwen vast te zetten.
Als stof en verontreinigingen
niet volledig kunnen worden
verwijderd
Highlander-Hybrid_OM_Europe_OM48M 30E_1_2110.book Page 449 Wednesday, August 4, 2021 2:39 PM

4506-3. Zelf uit te voeren onderhoud
■Wanneer is vaker periodiek onderhoud
nodig?
Afhankelijk van de gebruiksomstandigheden
van de auto, zoals veelvuldig gebruik of bij
het rijden in druk verkeer of in stoffige gebie-
den, moet de ventil atieopening mogelijk
vaker worden schoongemaakt. Zie voor
details het onderhoudsboekje of het garantie-
boekje.
■Schoonmaken van de ventilatieopening
●Stof in de ventilatieopening kan de koeling
van het batterijpakket (tractiebatterij) beïn-
vloeden. Als het laden/ontladen van het
batterijpakket (tractiebatterij) beperkt
wordt, kan de afstand waarover gereden
kan worden op de elektromotor (tractiemo-
tor) kleiner worden en kan het brandstof-
verbruik toenemen. Controleer en reinig de
ventilatieopening regelmatig.
●Onjuist omgaan met de kap en het filter
van de ventilati eopening kan schade eraan
tot gevolg hebben. Indien u twijfels hebt
over het schoonmaken van het filter, neem
dan contact op met een erkende Toyota-
dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en
uitgeruste deskundige.
■Als “Maintenance Required for Traction
Battery Cooling Parts See Owner’s
Manual” (Onderhoud vereist voor koel-
onderdelen tractiebatterij, zie handlei-
ding) wordt weergegeven op het multi-
informatiedisplay
●Verwijder de afdekkap van de ventilatie-
opening en reinig het filter als deze waar-
schuwingsmelding wordt weergegeven op
het multi-informatiedisplay. ( Blz. 449)
●Start na het reinigen van de ventilatieope-
ning het hybridesysteem en controleer of
de waarschuwingsmelding niet langer
weergegeven wordt. Het kan tot 20 minu-
ten na het starten van het hybridesysteem
duren voordat de waarschuwingsmelding
uitgaat. Laat de auto nakijken door een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige wanneer
de waarschuwingsmelding niet verdwijnt.
WAARSCHUWING
■Bij het schoonmaken van de ventila-
tieopening
●Maak de ventilatieopening niet schoon
met water of andere vloeistoffen. Als er
water op het batterijpakket (tractiebatte-
rij) of andere componenten terechtkomt,
kan dit leiden tot een storing of brand.
●Zet het contact UIT om het hybridesys-
teem uit te schakelen alvorens de venti-
latieopeningen schoon te maken.
OPMERKING
■Bij het schoonmaken van de ventila-
tieopening
Gebruik bij het reinigen van de ventilatie-
opening alleen een stofzuiger voor het ver-
wijderen van verontreinigingen. Als er
perslucht wordt gebruikt om de verontreini-
gingen te verwijderen, kunnen deze in de
ventilatieopening geblazen worden, waar-
door de prestaties van het batterijpakket
(tractiebatterij) in negatieve zin beïnvloed
kunnen worden en er een storing kan ont-
staan.
■Voorkomen van beschadigingen aan
de auto
●Zorg dat er geen water en verontreini-
gingen in de ventilatieopening terecht-
komen als de afdekkap is verwijderd.
●Ga voorzichtig om met het filter om te
voorkomen dat het filter beschadigd
raakt. Laat een erkende Toyota-dealer
of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitge-
ruste deskundige een beschadigd filter
vervangen door een nieuw filter.
●Plaats het filter en de afdekkap na het
reinigen in hun oorspronkelijke positie.
Highlander-Hybrid_OM_Europe_OM48M 30E_1_2110.book Page 450 Wednesday, August 4, 2021 2:39 PM

451
6
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging

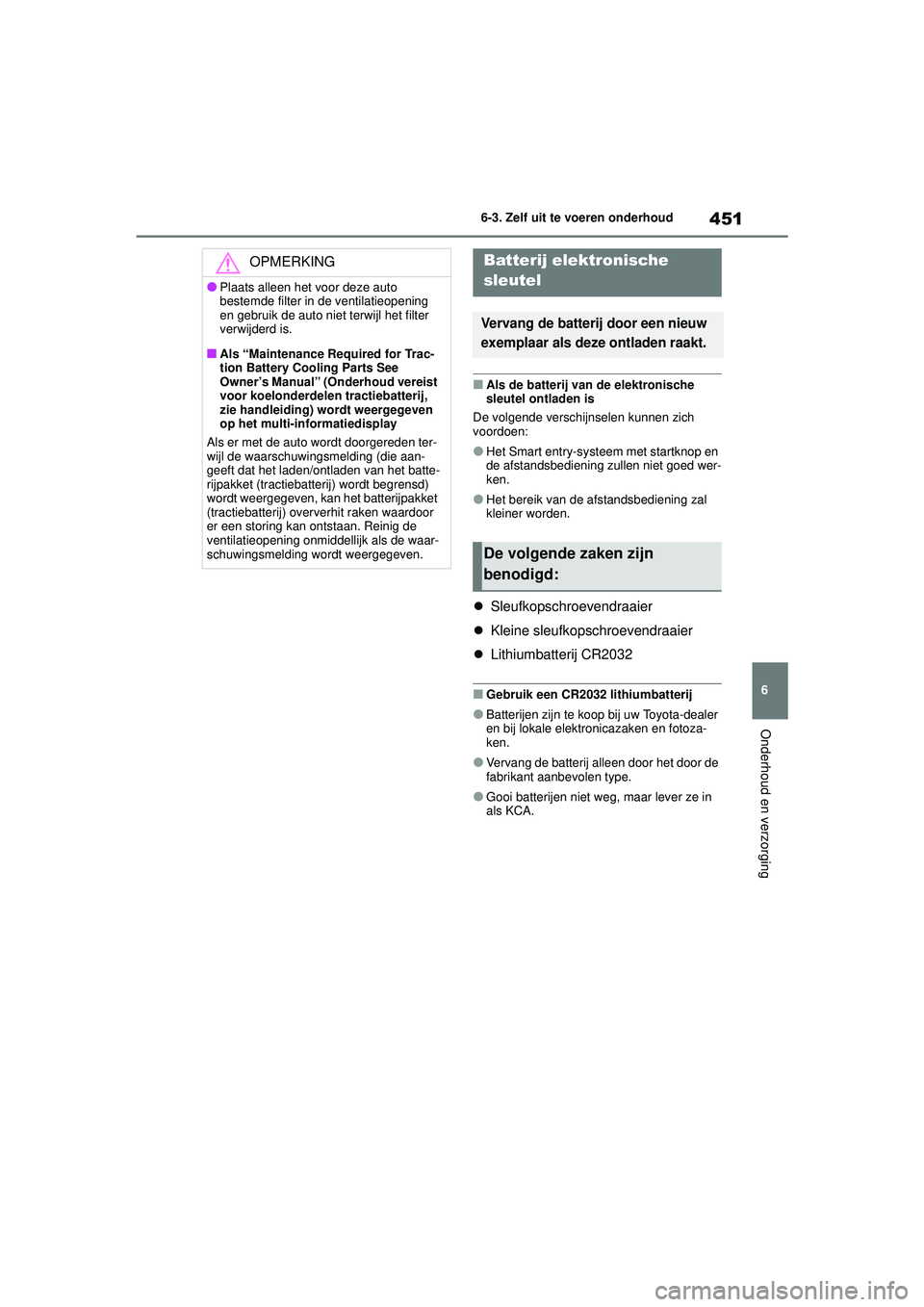

■Als de batterij van de elektronische
sleutel ontladen is
De volgende verschijnselen kunnen zich
voordoen:
●Het Smart entry-systeem met startknop en
de afstandsbediening zullen niet goed wer-
ken.
●Het bereik van de afstandsbediening zal
kleiner worden.
 Sleufkopschroevendraaier
 Kleine sleufkopschroevendraaier
 Lithiumbatterij CR2032
■Gebruik een CR2032 lithiumbatterij
●Batterijen zijn te koop bij uw Toyota-dealer
en bij lokale elektronicazaken en fotoza-
ken.
●Vervang de batterij alleen door het door de
fabrikant aanbevolen type.
●Gooi batterijen niet weg, maar lever ze in
als KCA.
OPMERKING
●Plaats alleen het voor deze auto
bestemde filter in de ventilatieopening
en gebruik de auto niet terwijl het filter
verwijderd is.
■Als “Maintenance Required for Trac-
tion Battery Cooling Parts See
Owner’s Manual” (Onderhoud vereist
voor koelonderdelen tractiebatterij,
zie handleiding) wordt weergegeven
op het multi-informatiedisplay
Als er met de auto wordt doorgereden ter-
wijl de waarschuwingsmelding (die aan-
geeft dat het laden/ontladen van het batte-
rijpakket (tractiebatterij) wordt begrensd)
wordt weergegeven, kan het batterijpakket
(tractiebatterij) oververhit raken waardoor
er een storing kan ontstaan. Reinig de
ventilatieopening onmiddellijk als de waar-
schuwingsmelding wordt weergegeven.
Batterij elektronische
sleutel
Vervang de batterij door een nieuw
exemplaar als deze ontladen raakt.
De volgende zaken zijn
benodigd:
Highlander-Hybrid_OM_Europe_OM48M 30E_1_2110.book Page 451 Wednesday, August 4, 2021 2:39 PM

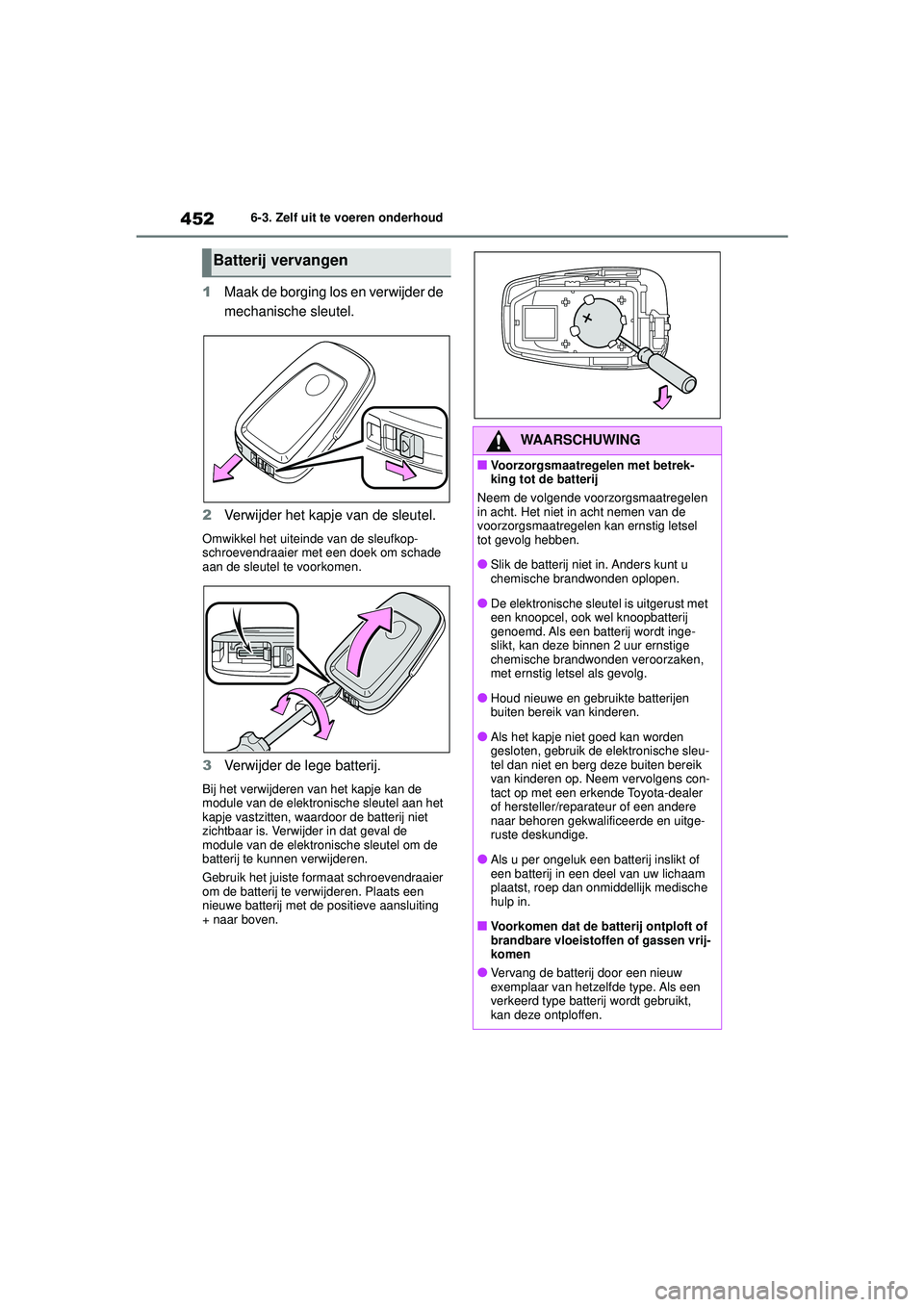

4526-3. Zelf uit te voeren onderhoud
1Maak de borging los en verwijder de
mechanische sleutel.
2 Verwijder het kapje van de sleutel.
Omwikkel het uiteinde van de sleufkop-
schroevendraaier met een doek om schade
aan de sleutel te voorkomen.
3Verwijder de lege batterij.
Bij het verwijderen van het kapje kan de
module van de elektronische sleutel aan het
kapje vastzitten, waardoor de batterij niet
zichtbaar is. Verwijder in dat geval de
module van de elektronische sleutel om de
batterij te kunnen verwijderen.
Gebruik het juiste formaat schroevendraaier
om de batterij te verwijderen. Plaats een
nieuwe batterij met de positieve aansluiting
+ naar boven.
Batterij vervangen
WAARSCHUWING
■Voorzorgsmaatregelen met betrek-
king tot de batterij
Neem de volgende voorzorgsmaatregelen
in acht. Het niet in acht nemen van de
voorzorgsmaatregelen kan ernstig letsel
tot gevolg hebben.
●Slik de batterij niet in. Anders kunt u
chemische brandwonden oplopen.
●De elektronische sleutel is uitgerust met
een knoopcel, ook wel knoopbatterij
genoemd. Als een batterij wordt inge-
slikt, kan deze binnen 2 uur ernstige
chemische brandwonden veroorzaken,
met ernstig letsel als gevolg.
●Houd nieuwe en gebruikte batterijen
buiten bereik van kinderen.
●Als het kapje niet goed kan worden
gesloten, gebruik de elektronische sleu-
tel dan niet en berg deze buiten bereik
van kinderen op. Neem vervolgens con-
tact op met een erkende Toyota-dealer
of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitge-
ruste deskundige.
●Als u per ongeluk een batterij inslikt of
een batterij in een deel van uw lichaam
plaatst, roep dan on middellijk medische
hulp in.
■Voorkomen dat de batterij ontploft of
brandbare vloeistoffen of gassen vrij-
komen
●Vervang de batterij door een nieuw
exemplaar van hetzelfde type. Als een
verkeerd type batterij wordt gebruikt,
kan deze ontploffen.
Highlander-Hybrid_OM_Europe_OM48M 30E_1_2110.book Page 452 Wednesday, August 4, 2021 2:39 PM

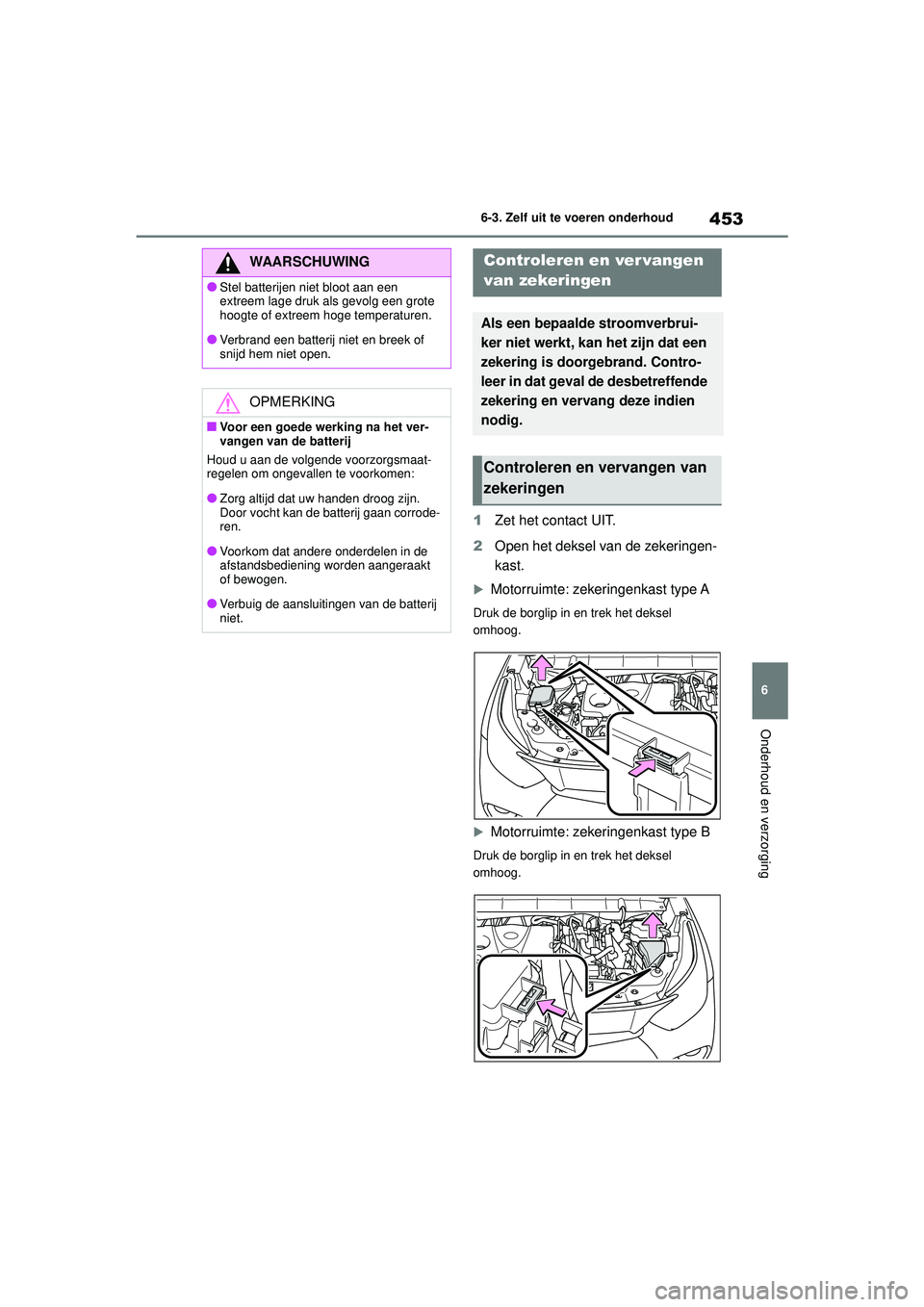

453
6
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
1
Zet het contact UIT.
2 Open het deksel van de zekeringen-
kast.
Motorruimte: zekeringenkast type A
Druk de borglip in en trek het deksel
omhoog.

Motorruimte: zekeringenkast type B
Druk de borglip in en trek het deksel
omhoog.
WAARSCHUWING
●Stel batterijen niet bloot aan een
extreem lage druk als gevolg een grote
hoogte of extreem hoge temperaturen.
●Verbrand een batterij niet en breek of
snijd hem niet open.
OPMERKING
■Voor een goede werking na het ver-
vangen van de batterij
Houd u aan de volgende voorzorgsmaat-
regelen om ongevallen te voorkomen:
●Zorg altijd dat uw handen droog zijn.
Door vocht kan de batterij gaan corrode-
ren.
●Voorkom dat andere onderdelen in de
afstandsbediening worden aangeraakt
of bewogen.
●Verbuig de aansluitingen van de batterij
niet.
Controleren en ver vangen
van zekeringen
Als een bepaalde stroomverbrui-
ker niet werkt, kan het zijn dat een
zekering is doorgebrand. Contro-
leer in dat geval de desbetreffende
zekering en vervang deze indien
nodig.
Controleren en vervangen van
zekeringen
Highlander-Hybrid_OM_Europe_OM48M 30E_1_2110.book Page 453 Wednesday, August 4, 2021 2:39 PM

4546-3. Zelf uit te voeren onderhoud


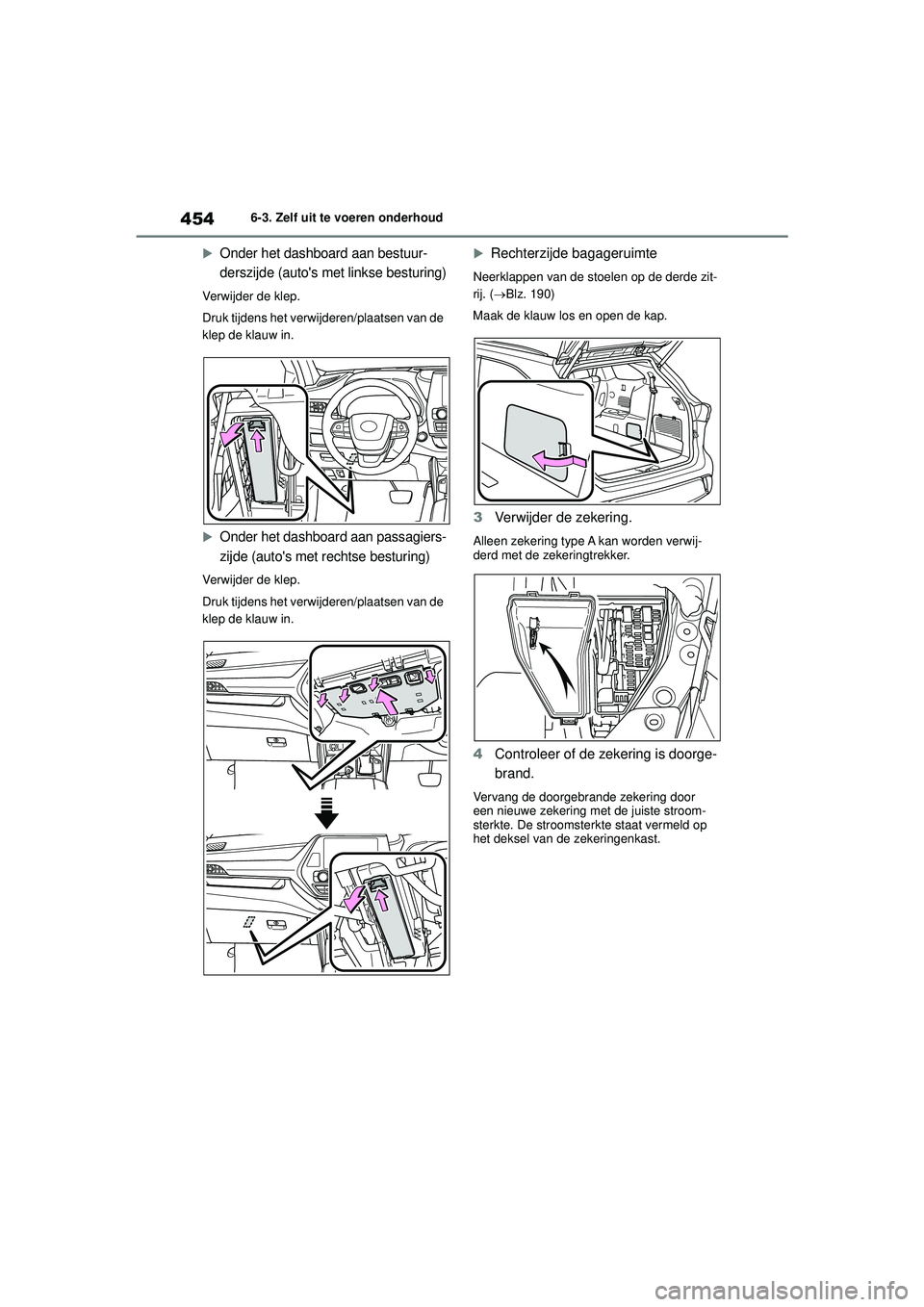

Onder het dashboard aan bestuur-
derszijde (auto's met linkse besturing)
Verwijder de klep.
Druk tijdens het verwijderen/plaatsen van de
klep de klauw in.

Onder het dashboard aan passagiers-
zijde (auto's met rechtse besturing)
Verwijder de klep.
Druk tijdens het verwijderen/plaatsen van de
klep de klauw in. 
Rechterzijde bagageruimte
Neerklappen van de stoelen op de derde zit-
rij. (
Blz. 190)
Maak de klauw los en open de kap.
3 Verwijder de zekering.
Alleen zekering type A kan worden verwij-
derd met de zekeringtrekker.
4Controleer of de zekering is doorge-
brand.
Vervang de doorgebrande zekering door
een nieuwe zekering met de juiste stroom-
sterkte. De stroomsterkte staat vermeld op
het deksel van de zekeringenkast.
Highlander-Hybrid_OM_Europe_OM48M 30E_1_2110.book Page 454 Wednesday, August 4, 2021 2:39 PM

455
6
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging

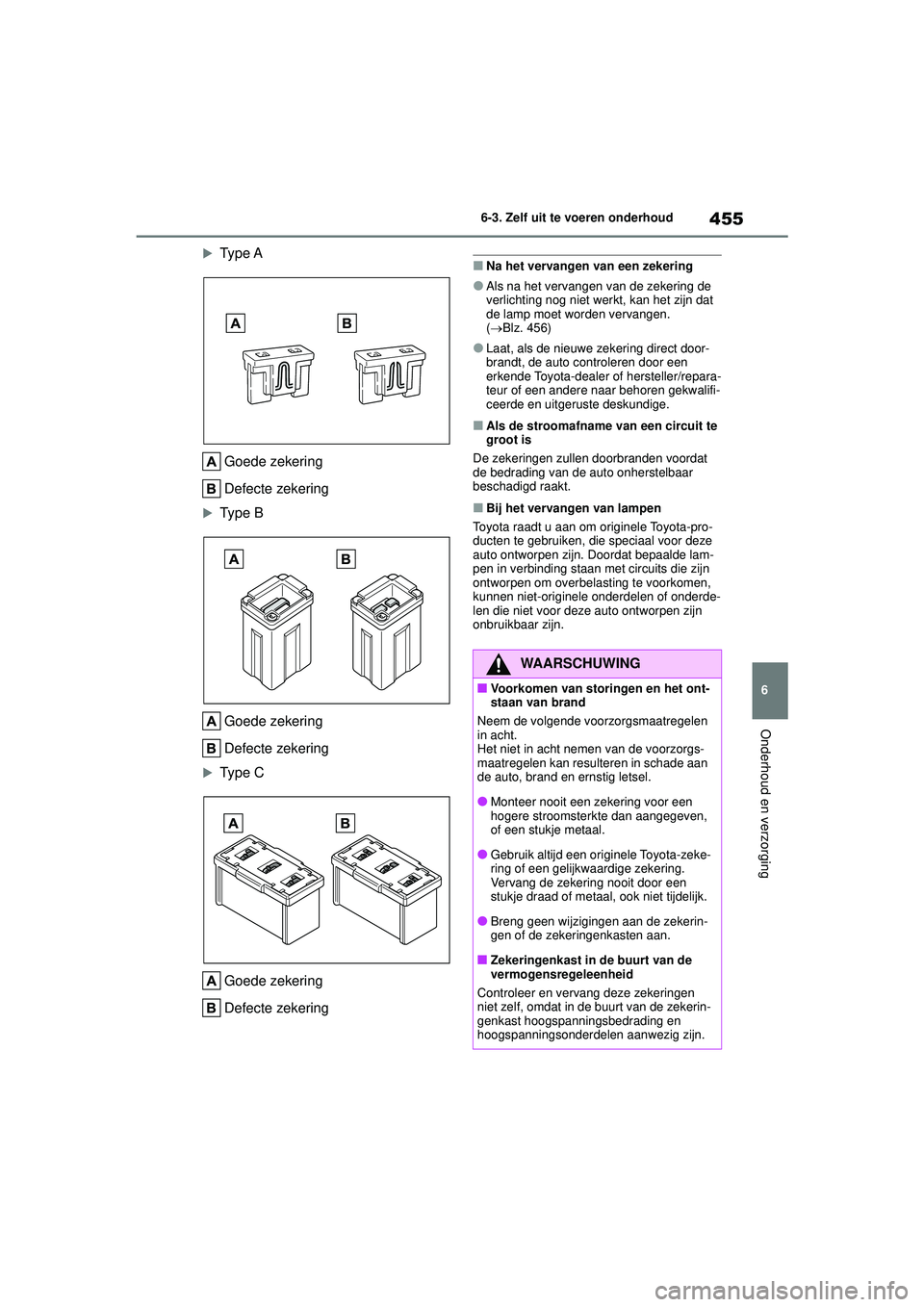

Type A
Goede zekering
Defecte zekering
Type BGoede zekering
Defecte zekering
Type CGoede zekering
Defecte zekering
■Na het vervangen van een zekering
●Als na het vervangen van de zekering de
verlichting nog niet werkt, kan het zijn dat
de lamp moet worden vervangen.
(  Blz. 456)
●Laat, als de nieuwe zekering direct door-
brandt, de auto controleren door een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
■Als de stroomafname van een circuit te
groot is
De zekeringen zullen doorbranden voordat
de bedrading van de auto onherstelbaar
beschadigd raakt.
■Bij het vervangen van lampen
Toyota raadt u aan om originele Toyota-pro-
ducten te gebruiken, die speciaal voor deze
auto ontworpen zijn. Doordat bepaalde lam-
pen in verbinding staan met circuits die zijn
ontworpen om overbelasting te voorkomen,
kunnen niet-originele onderdelen of onderde-
len die niet voor deze auto ontworpen zijn
onbruikbaar zijn.
WAARSCHUWING
■Voorkomen van storingen en het ont-
staan van brand
Neem de volgende voorzorgsmaatregelen
in acht.
Het niet in acht nemen van de voorzorgs-
maatregelen kan resulteren in schade aan
de auto, brand en ernstig letsel.
●Monteer nooit een zekering voor een
hogere stroomsterkte dan aangegeven,
of een stukje metaal.
●Gebruik altijd een or iginele Toyota-zeke-
ring of een gelijkwaardige zekering.
Vervang de zekering nooit door een
stukje draad of metaal, ook niet tijdelijk.
●Breng geen wijzigingen aan de zekerin-
gen of de zekeringenkasten aan.
■Zekeringenkast in de buurt van de
vermogensregeleenheid
Controleer en vervang deze zekeringen
niet zelf, omdat in de buurt van de zekerin-
genkast hoogspanningsbedrading en
hoogspanningsonderdelen aanwezig zijn.
Highlander-Hybrid_OM_Europe_OM48M 30E_1_2110.book Page 455 Wednesday, August 4, 2021 2:39 PM

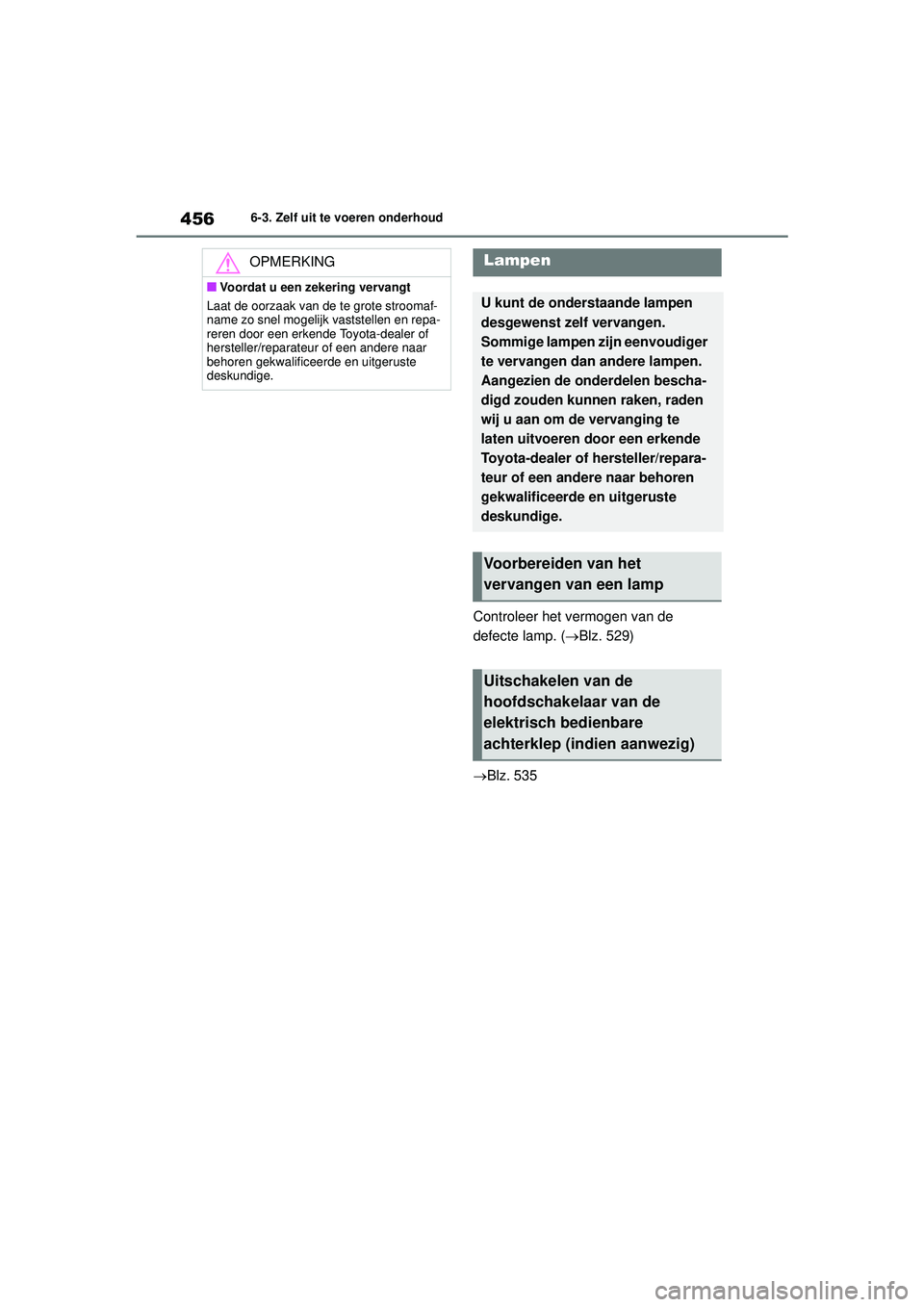

4566-3. Zelf uit te voeren onderhoud
Controleer het vermogen van de
defecte lamp. (Blz. 529)
Blz. 535
OPMERKING
■Voordat u een zekering vervangt
Laat de oorzaak van de te grote stroomaf-
name zo snel mogelijk vaststellen en repa-
reren door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
Lampen
U kunt de onderstaande lampen
desgewenst zelf vervangen.
Sommige lampen zijn eenvoudiger
te vervangen dan andere lampen.
Aangezien de onderdelen bescha-
digd zouden kunnen raken, raden
wij u aan om de vervanging te
laten uitvoeren door een erkende
Toyota-dealer of hersteller/repara-
teur of een andere naar behoren
gekwalificeerde en uitgeruste
deskundige.
Voorbereiden van het
vervangen van een lamp
Uitschakelen van de
hoofdschakelaar van de
elektrisch bedienbare
achterklep (indien aanwezig)
Highlander-Hybrid_OM_Europe_OM48M 30E_1_2110.book Page 456 Wednesday, August 4, 2021 2:39 PM

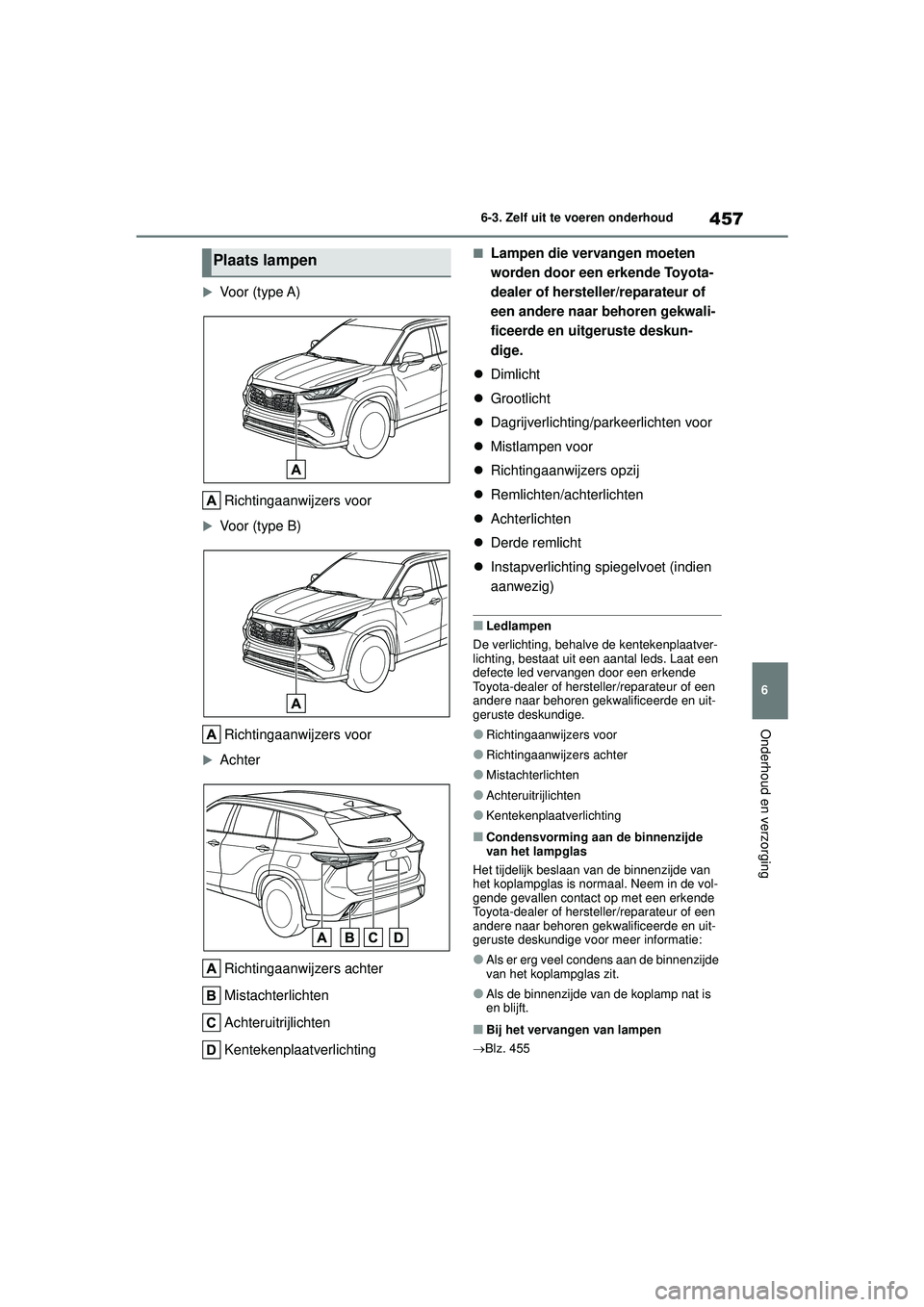

457
6
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
Voor (type A)
Richtingaanwijzers voor
Voor (type B)Richtingaanwijzers voor
AchterRichtingaanwijzers achter
Mistachterlichten
Achteruitrijlichten
Kentekenplaatverlichting
■Lampen die vervangen moeten
worden door een erkende Toyota-
dealer of hersteller/reparateur of
een andere naar behoren gekwali-
ficeerde en uitgeruste deskun-
dige.
 Dimlicht
 Grootlicht
 Dagrijverlichting/parkeerlichten voor
 Mistlampen voor
 Richtingaanwijzers opzij
 Remlichten/achterlichten
 Achterlichten
 Derde remlicht
 Instapverlichting spiegelvoet (indien
aanwezig)
■Ledlampen
De verlichting, behalve de kentekenplaatver-
lichting, bestaat uit een aantal leds. Laat een
defecte led vervangen door een erkende
Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uit-
geruste deskundige.
●Richtingaanwijzers voor
●Richtingaanwijzers achter
●Mistachterlichten
●Achteruitrijlichten
●Kentekenplaatverlichting
■Condensvorming aan de binnenzijde
van het lampglas
Het tijdelijk beslaan van de binnenzijde van
het koplampglas is normaal. Neem in de vol-
gende gevallen contact op met een erkende
Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uit-
geruste deskundige voor meer informatie:
●Als er erg veel con dens aan de binnenzijde
van het koplampglas zit.
●Als de binnenzijde van de koplamp nat is
en blijft.
■Bij het vervangen van lampen
 Blz. 455
Plaats lampen
Highlander-Hybrid_OM_Europe_OM48M 30E_1_2110.book Page 457 Wednesday, August 4, 2021 2:39 PM

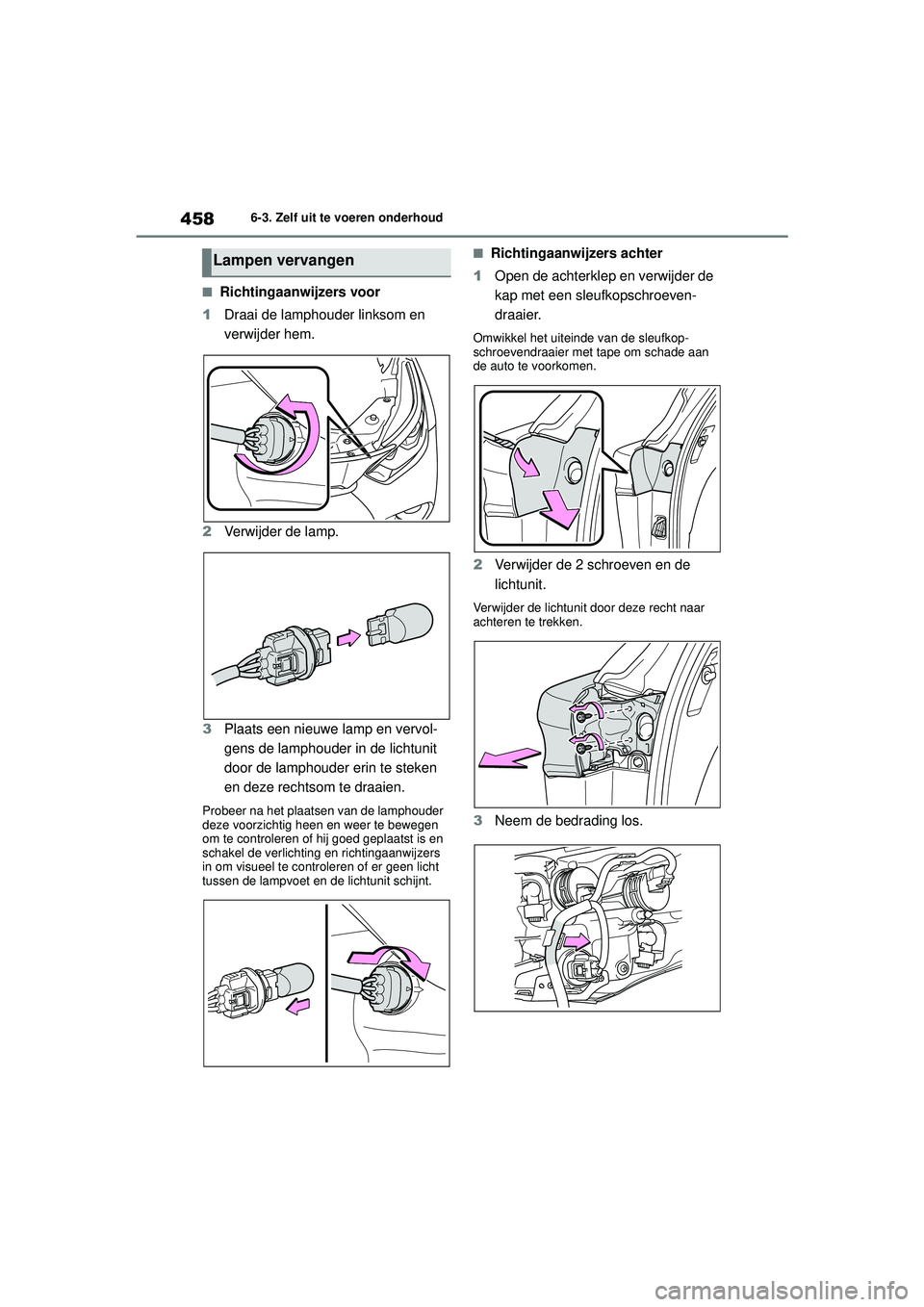

4586-3. Zelf uit te voeren onderhoud
■Richtingaanwijzers voor
1 Draai de lamphouder linksom en
verwijder hem.
2 Verwijder de lamp.
3 Plaats een nieuwe lamp en vervol-
gens de lamphouder in de lichtunit
door de lamphouder erin te steken
en deze rechtsom te draaien.
Probeer na het plaatsen van de lamphouder
deze voorzichtig heen en weer te bewegen
om te controleren of hij goed geplaatst is en
schakel de verlichting en richtingaanwijzers
in om visueel te controleren of er geen licht
tussen de lampvoet en de lichtunit schijnt.
■Richtingaanwijzers achter
1 Open de achterklep en verwijder de
kap met een sleufkopschroeven-
draaier.
Omwikkel het uiteinde van de sleufkop-
schroevendraaier met tape om schade aan
de auto te voorkomen.
2Verwijder de 2 schroeven en de
lichtunit.
Verwijder de lichtunit door deze recht naar
achteren te trekken.
3Neem de bedrading los.
Lampen vervangen
Highlander-Hybrid_OM_Europe_OM48M 30E_1_2110.book Page 458 Wednesday, August 4, 2021 2:39 PM
