TOYOTA HIGHLANDER 2022 Bruksanvisningar (in Swedish)

2.1 Instrumentgrupp.............80
2.1.1 Varnings- och kontrollampor....80
2.1.2 Instrument och mätare.......84
2.1.3 Informationsdisplay.........86
2.1.4 Vindrutedisplay
*..........95
2.1.5 Energimonitor/
Förbrukningsskärm.........99
Information om bilens status
och kontrollampor2
79

2.1 Instrumentgrupp
2.1.1 Varnings- och kontrollampor
Varnings- och kontrollamporna i instrumentgruppen, mittpanelen och i
ytterbackspeglarna håller föraren informerad om status i bilens olika system.
Varningslampor och indikatorer som visas i instrumentgruppen
I förklarande syfte visar bilderna nedan samtliga varnings- och kontrollampor som tänds.
Enheterna som används på mätare och vissa indikeringslampor kan variera beroende på
försäljningsland.
Varningslampor
Varningslamporna informerar föraren om
funktionsstörningar i något av bilens
system.
(röd)Bromssystem, varnings-
lampa
*1(→Sid. 415)
(gul)Bromssystem, varnings-
lampa
*1(→Sid. 415)
Hög kylvätsketemperatur,
varningslampa*2
(→Sid. 415)
Hybridsystemet överhettas,
varningslampa*2
(→Sid. 416 )
Laddningssystem, var-
ningslampa*2(→Sid. 416)
Lågt oljetryck, varnings-
lampa*2(→Sid. 416)
Funktionsstörning, kon-
trollampa*1(→Sid. 416)
SRS, varningslampa*1
(→Sid. 416)
ABS, varningslampa*1
(→Sid. 417)
2.1 Instrumentgrupp
80

Bromsprioriteringssystem,
varningslampa/Kör-Start-
kontroll, varningslampa
*2
(→Sid. 417)
(Röd/gul)Elektrisk servostyrning,
varningslampa (→Sid. 417)
Låg bränslenivå, varnings-
lampa*1(→Sid. 417)
Förarens och framsätes-
passagerarens bältespå-
minnare (→Sid. 418)
Säkerhetsbälte i baksätet,
påminnelselampa*3
(→Sid. 418)
Däcktryck, varningslampa*1
(→Sid. 418)
(orange)LTA, kontrollampa
*2
(→Sid. 419)
(blinkar)Toyota parkeringssensor,
avstängd, kontrollampa
*1, 4
(i förekommande fall)
(→Sid. 419)
(blinkar)RCTA OFF, kontrollampa
*2, 4
(→Sid. 419)
(blinkar)PKSB OFF, kontrollampa
*1, 4
(i förekommande fall)
(→Sid. 419)
(blinkar eller
lyser)PCS, varningslampa
*1
(→Sid. 420)
Slirindikering*1
(→Sid. 420)
(blinkar)Parkeringsbroms, kon-
trollampa
*1(→Sid. 420)
(blinkar)Bromshållning aktiv, kon-
trollampa
*1(→Sid. 420)
*1Lamporna tänds när startknappen har
tryckts till tändningsläge för att indikera
att systemkontroll utförs. De släcks när
hybridsystemet startas, eller efter några
sekunder. En funktionsstörning kan ha
uppstått om en lampa inte tänds eller
släcks. Låt en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalifikationer kontrollera
bilen.
*2Den här lampan tänds på
informationsdisplayen.
*3Den här lampan tänds på mittpanelen.
*4Den här lampan tänds när systemet
stängs av.
VARNING!
Om en varningslampa i
säkerhetssystemet inte tänds
Om en lampa i säkerhetssystemet, t.ex.
ABS och SRS, inte tänds när du startar
hybridsystemet kan det betyda att
dessa system inte kommer att aktiveras
för att skydda dig i en olycka vilket kan
leds till svåra eller livshotande skador.
Låt omedelbart en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer
kontrollera bilen om detta skulle
inträffa.
2.1 Instrumentgrupp
81
2
Information om bilens status och kontrollampor

Kontrollampor
Kontrollamporna håller föraren
informerad om status i bilens olika
system.
Blinkers, kontrollampa
(→Sid. 212)
Bakljus, kontrollampa
(→Sid. 217)
Helljus, kontrollampa
(→Sid. 218)
Automatiskt helljus, kon-
trollampa*1(→Sid. 219)
Dimljus, fram, kon-
trollampa*1(→Sid. 222)
Dimljus bak, kontrollampa*1
(→Sid. 222)
PCS, varningslampa*2, 3
(→Sid. 241)
Farthållare, kontrollampa*1
(→Sid. 264)
Aktiv farthållare, kon-
trollampa*1(→Sid. 257)
Farthållare, SET-
kontrollampa*1(→Sid. 257)
(vit)LTA, kontrollampa
*1
(→Sid. 253)
(grön)LTA, kontrollampa
*1
(→Sid. 239, Sid. 253)
(orange)
(blinkar)LTA, kontrollampa
*1
(→Sid. 253)
BSM-indikatorer på
ytterbackspeglar*4, 5
(→Sid. 272, Sid. 292)
BSM OFF, kontrollampa*1, 2
(→Sid. 272)
Toyota parkeringssensor,
avstängd, kontrollampa*2, 3
(i förekommande fall)
(→Sid. 285)
RCTA OFF, kontrollampa*1, 2
(→Sid. 292)
PKSB OFF, kontrollampa*2, 3
(i förekommande fall)
(→Sid. 298)
(blinkar)Slirindikeringslampa
*3
(→Sid. 310)
VSC OFF, kontrollampa*2, 3
(→Sid. 310)
Elektroniskt lås- och start-
system, kontrollampa*1
(→Sid. 203)
“READY”-indikator
(→Sid. 203)
Körläge EV, kontrollampa*1
(→Sid. 207)
Parkeringsbroms, kon-
trollampa*3(→Sid. 212)
Bromshållare i viloläge,
kontrollampa*3(→Sid. 215)
2.1 Instrumentgrupp
82

Bromshållare aktiv, kon-
trollampa*3(→Sid. 215)
EV-kontrollampa*1
(→Sid. 60)
Låg utetemperatur, kon-
trollampa*1, 6(→Sid. 84)
Säkerhet, kontrollampa*7
(→Sid. 65, Sid. 77)
“PASS AIR BAG
ON/OFF”,
kontrollampa
*3, 7
(→Sid. 33)
• Körlägen, kontrollampor
Körläge Eco, kon-
trollampa*1(→Sid. 306)
Sportläge, kontrollampa*1
(→Sid. 306)
Trail Mode, kontrollampa*1
(→Sid. 307)
*1Den här lampan tänds på
informationsdisplayen.
*2Den här lampan tänds när systemet
stängs av.
*3Lamporna tänds när startknappen
trycks till tändningsläge för att indikera
att systemkontroll utförs. De släcks när
hybridsystemet startas, eller efter några
sekunder. En funktionsstörning kan ha
uppstått om en lampa inte tänds eller
släcks. Låt en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalifikationer kontrollera
bilen.
*4Som bekräftelse att de är funktionella
tänds ytterbackspegelns BSM-
kontrollampor i följande situationer:
• När BSM-funktionen är aktiverad med
på informationsdisplayen trycks
startknappen till tändningsläge.
• När startknappen är i tändningsläge
aktiveras BSM-funktionen på
på
informationsdisplayen.
Om systemet är aktivt slocknar
ytterbackspegelns BSM-kontrollampor
efter några sekunder. Om
BSM-kontrollamporna i
ytterbackspeglarna inte tänds eller inte
slocknar kan en funktionsstörning ha
uppstått i systemet. Låt en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer
kontrollera bilen om detta skulle
inträffa.
*5Den här lampan tänds i
ytterbackspeglarna.
*6Om utetemperaturen är högst 3 °C
blinkar den här kontrollampan i cirka
10 sekunder och lyser sedan med fast
sken.
*7Den här lampan tänds på mittpanelen.
2.1 Instrumentgrupp
83
2
Information om bilens status och kontrollampor

2.1.2 Instrument och mätare
Mätardisplay
Placering av instrument och mätare
AHybridsystemindikator
Visar hybridsystemets effekt eller
regenereringsnivå (→Sid. 85)
BInformationsdisplay
Förser föraren med en rad olika
körrelaterade uppgifter (→Sid. 86)
Visar varningsmeddelanden om en
funktionsstörning skulle uppstå
(→Sid. 423)
CKlocka (→Sid. 86)
DHastighetsmätare
EBränslemätare
Visar bränslemängden i tanken
FVägmätar- och trippmätardisplay
(→Sid. 86)
GVisning av växelläge (→Sid. 208)
HUtetemperatur
Displayen visar temperaturer från –40 °C
till 50 °C.
Indikeringslampan för låg utetemperatur
tänds när utetemperaturen är under +3 °C
eller lägre.
IKylvätsketemperaturmätare
Visar motorns kylvätsketemperatur
Enheterna som används på mätarna kan variera beroende på marknad.
2.1 Instrumentgrupp
84

Instrument och mätare tänds när
Startknappen är i tändningsläge.
Hybridsystemindikator
AREADY OFF, område
Visar att hybridsystemet inte är igång.
BLaddningsområde
Visar status för regenerering*.
Regenererad energi används till att ladda
hybridbatteriet.
CHybrid-Eco-område
Visar att bensinmotorn inte används
särskilt ofta.
Bensinmotorn stängs automatiskt av och
startar på nytt under olika förhållanden.
DEco-område
Visar att bilen körs på ett miljövänligt
sätt.
När indikeringsvisaren håller sig inom
Eco-området uppnås mer miljövänlig
körning.
EKraftområde
Visar att det miljövänliga intervallet
överträds (i samband med körning där
full kraft behövs, etc.)
*I denna instruktionsbok avser
regenerering den omvandling av energi
som skapas av bilens rörelse till elektrisk
energi.Utetemperatur, display
• I följande situationer visas inte alltid
korrekt utetemperatur eller visningen
kan ta längre tid än normalt att
uppdateras.
– När bilen står stilla, eller vid körning
i låg hastighet (under 20 km/tim)
– Vid plötslig förändring av
utetemperaturen (vid körning in i/ut
ur garage eller tunnel etc.)
• Om ”--” eller ”E” visas kan en
funktionsstörning ha uppstått i
systemet. Ta med bilen till en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer.
LSD-skärm
Små prickar eller ljusfläckar kan synas på
displayen. Detta fenomen är vanligt i
LCD-skärmar och innebär inga problem
vid användning av skärmen.
Specialinställning
Mätarna kan specialinställas på
på
informationsdisplayen. (→Sid. 93)
VARNING!
Informationsdisplayen i låga
temperaturer
Låt kupén värmas upp innan du
använder LCD-informationsdisplayen.
Om utetemperaturen är extremt låg
kan informationsdisplayen reagera
långsamt, och växling av displayer kan
ta längre tid.
Exempelvis uppstår en fördröjning
mellan när föraren växlar upp och det
nya växelläget visas på displayen.
Sådan fördröjning kan få föraren att
växla ner igen, vilket orsakar snabb och
onödig motorbromsning och eventuellt
en olycka som kan leda till svåra eller
livshotande skador.
2.1 Instrumentgrupp
85
2
Information om bilens status och kontrollampor

OBSERVERA
Undvik skador på motorn och dess
komponenter
• Se till att varvräknarens
indikeringsnål inte går in i det röda
området, vilket indikerar att motorn
ligger på maximalt varvtal.
• Motorn kan vara överhettad om
kylarvätskemätaren är i det röda
området (H). I så fall ska du stanna
bilen på en säker plats och kontrollera
motorn när den har svalnat.
(→Sid. 446)
Vägmätar- och trippmätardisplay
Funktioner på displayen
• Vägmätare
Visar bilens totala körsträcka.
• Trippmätare A/trippmätare B
Visar bilens körsträcka sedan den
senaste nollställningen av mätaren.
Trippmätarna A och B kan användas för
att registrera och visa olika distanser
oberoende av varandra.
Ändra displayen
För varje gång knappen "ODO TRIP"
trycks in ändras den visade funktionen.
När trippmätaren visas nollställs den om
du håller knappen intryckt.
Ändra ljusstyrkan på
instrumentpanelbelysningen
Ljusstyrkan på instrumentbelysningen
kan justeras.1. Mörkare
2. Ljusare
Instrumentens ljusstyrka (dagläge och
mörkerläge)
Ljusstyrkan för instrumenten ändras
mellan dagläge och mörkerläge.
• Dagläge: När omgivningen är ljus
• Mörkerläge: När omgivningen är mörk
Ställa in klockan
Klockorna kan ställas in på skärmen till
ljudsystemet.
Se instruktionsboken till
navigations-/multimediasystemet.
2.1.3 Informationsdisplay
Display och menysymboler
Display
Informationsdisplayen förser föraren
med en mängd körrelaterad information.
Dessutom visas snabbmenyer med
varningar eller förslag/råd i vissa
situationer.
2.1 Instrumentgrupp
86

Menysymboler
Välj en menysymbol för att se dess
innehåll.
Display för körinforma-
tion (→Sid. 88)
Display för information
om körstödssystemen
(→Sid. 90)
Ljudsystemslänkad
display (→Sid. 90)
Display för fordonsin-
formation (→Sid. 90)
Display för inställningar
(→Sid. 91)
Visning av varnings-
meddelande (→Sid. 94)
LSD-skärm
Små prickar eller ljusfläckar kan synas på
displayen. Detta fenomen är vanligt i
LCD-skärmar och innebär inga problem
vid användning av skärmen.
VARNING!
Säkerhetsåtgärder under körning
• Om du använder
informationsdisplayen under körning
ska du vara extra uppmärksam på
säkerheten i området kring bilen.
• Titta inte oavbrutet på
informationsdisplayen under körning
eftersom du kan missa att se
fotgängare, föremål på vägen, etc,
framför bilen.
VARNING!(Fortsättning)
Informationsdisplayen i låga
temperaturer
→Sid. 85
Ändra mätardisplayen
Informationsdisplayen hanteras med de
rattmonterade kontrollerna.
ASkrolla skärmar*, ändra visat innehåll*
och flytta markören
BTryck: Bekräfta/Ställ in
Tryck och håll intryckt: Återställ/Visa
anpassningsbara funktioner
CÅtergå till föregående skärm
DRinga/ta emot samtal och visning av
historik
Länkat till handsfree-systemet, ringa
eller ta emot samtal visas. Se
instruktionsboken till navigations-/
multimediasystemet för uppgifter om
handsfree-systemet.
*På skärmar där det går att bläddra på
skärmen och växla display visas ett
rullningsfält eller en rund symbol som
indikerar antalet registrerade skärmar
som visas.
2.1 Instrumentgrupp
87
2
Information om bilens status och kontrollampor

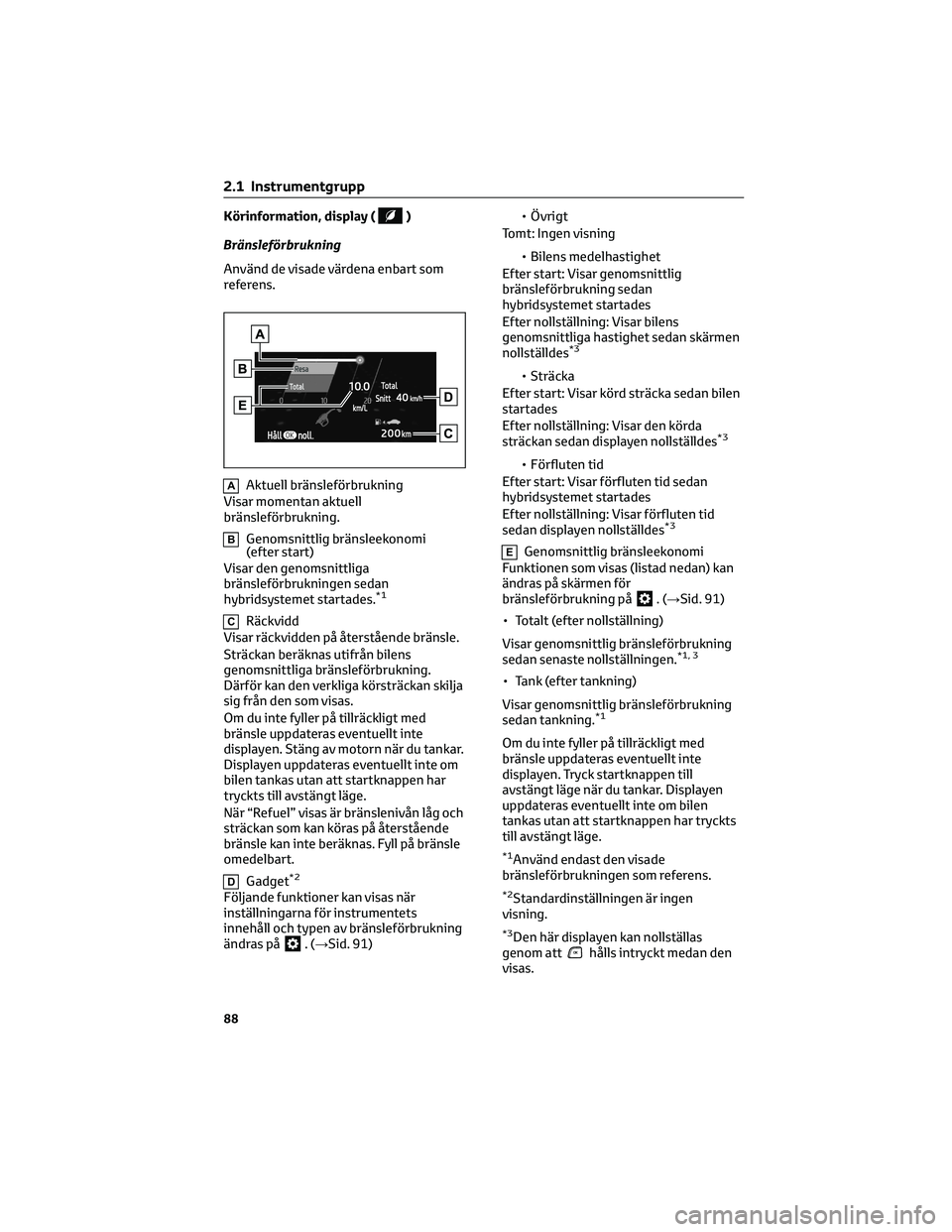

Körinformation, display ()
Bränsleförbrukning
Använd de visade värdena enbart som
referens.
AAktuell bränsleförbrukning
Visar momentan aktuell
bränsleförbrukning.
BGenomsnittlig bränsleekonomi
(efter start)
Visar den genomsnittliga
bränsleförbrukningen sedan
hybridsystemet startades.
*1
CRäckvidd
Visar räckvidden på återstående bränsle.
Sträckan beräknas utifrån bilens
genomsnittliga bränsleförbrukning.
Därför kan den verkliga körsträckan skilja
sig från den som visas.
Om du inte fyller på tillräckligt med
bränsle uppdateras eventuellt inte
displayen. Stäng av motorn när du tankar.
Displayen uppdateras eventuellt inte om
bilen tankas utan att startknappen har
tryckts till avstängt läge.
När “Refuel” visas är bränslenivån låg och
sträckan som kan köras på återstående
bränsle kan inte beräknas. Fyll på bränsle
omedelbart.
DGadget*2
Följande funktioner kan visas när
inställningarna för instrumentets
innehåll och typen av bränsleförbrukning
ändras på
.(→Sid. 91)• Övrigt
Tomt: Ingen visning
• Bilens medelhastighet
Efter start: Visar genomsnittlig
bränsleförbrukning sedan
hybridsystemet startades
Efter nollställning: Visar bilens
genomsnittliga hastighet sedan skärmen
nollställdes
*3
• Sträcka
Efter start: Visar körd sträcka sedan bilen
startades
Efter nollställning: Visar den körda
sträckan sedan displayen nollställdes
*3
• Förfluten tid
Efter start: Visar förfluten tid sedan
hybridsystemet startades
Efter nollställning: Visar förfluten tid
sedan displayen nollställdes
*3
EGenomsnittlig bränsleekonomi
Funktionen som visas (listad nedan) kan
ändras på skärmen för
bränsleförbrukning på
.(→Sid. 91)
• Totalt (efter nollställning)
Visar genomsnittlig bränsleförbrukning
sedan senaste nollställningen.
*1, 3
• Tank (efter tankning)
Visar genomsnittlig bränsleförbrukning
sedan tankning.
*1
Om du inte fyller på tillräckligt med
bränsle uppdateras eventuellt inte
displayen. Tryck startknappen till
avstängt läge när du tankar. Displayen
uppdateras eventuellt inte om bilen
tankas utan att startknappen har tryckts
till avstängt läge.
*1Använd endast den visade
bränsleförbrukningen som referens.
*2Standardinställningen är ingen
visning.
*3Den här displayen kan nollställas
genom atthålls intryckt medan den
visas.
2.1 Instrumentgrupp
88
