Lämpliga placeringar av bilbarnstol på
respektive säte
Lämpliga placeringar av bilbarnstol på
respektive säte
Lämplighet för placering av bilbarnstol
(→sid. 40) på respektive säte visar typen
av bilbarnstol som kan användas samt
möjliga placeringar för installation med
symboler.
Bilbarnstol som rekommenderas som
lämplig för ditt barn kan också väljas.
Kontrollera annars [Rekommenderade
bilbarnstolar och lämplighetstabell] med
rekommenderade bilbarnstolar.
(→Sid. 43)
Kontrollera den valda bilbarnstolen
tillsammans med följande [Innan
lämpligheten för bilbarnstol på
respektive säte bekräftas].
Innan lämpligheten för bilbarnstol på
respektive säte bekräftas
1.
Kontrollera normerna för bilbarnstolen.
Använd en bilbarnstol som uppfyller
UN(ECE) R44
*1eller UN(ECE) R129*1, 2.
Följande godkännandemärke visas på
bilbarnstolar som följer standarden.
Kontrollera att ett godkännandemärke
finns på bilbarnstolen.
Exempel på nummer på standarder
som visas
AGodkännandemärket UN(ECE)
R44*3
Viktklassen för barnet som är avsett
för ett godkännandemärke UN(ECE)
R44 indikeras.
BGodkännandemärket UN(ECE)
R129*3
Klassen som baseras på det aktuella
barnets längd, såväl som vikten för
ett godkännandemärke enligt
UN(ECE) R129 visas.
2. Kontrollera bilbarnstolens kategori.
Kontrollera godkännandemärket för
bilbarnstolen om vilken av följande
kategorier den är lämplig för. Om du
är tveksam, kontrollera
användaranvisningarna som
medföljer bilbarnstolen, eller kontakta
återförsäljaren av bilbarnstolen.
• "universal"
• "semi-universal"
• "begränsad"
• "fordonsspecifik"
*1UN(ECE) R44 och UN(ECE) R129 är
FN:s reglementen för bilbarnstolar.
*2Bilbarnstolarna som nämns i tabellen
finns eventuellt inte utanför
EU-området.
*3Märket som visas kan variera
beroende på produkten.
1 .2 Säkerhet för barn
39
1
Trygghet och säkerhet

Lämplighet för bilbarnstol på
respektive säte
Vänsterstyrda modeller
Högerstyrda modellerLämplig för bilbarnstol i
kategorin "universal" för
montering med säkerhets-
bälte.
Lämplig för framåtvänd
bilbarnstol i kategorin
”universal” som förankras
med säkerhetsbältet.
Lämplig för bilbarnstolar
som anges i lämplighetsta-
bell för rekommenderade
bilbarnstolar (→Sid. 43).
Lämplig för bilbarnstols-
systemen i-Size och
ISOFIX.
Inkluderar fäste med övre
rem.
*1Flytta framsätet bakåt så långt det går.
Om passagerarsätet är försett med
funktion för höjdinställning ska det höjas
till det översta läget.
*2Justera ryggstödets lutning till helt
upprätt läge. Vid montering av
framåtvänd bilbarnstol, om det finns ett
utrymme mellan bilbarnstolen och
ryggstödet ska ryggstödets vinkel
justeras tills bilbarnstolen har god
kontakt med ryggstödet.
*3Om nackskyddet hindrar bilbarnstolen
ska det tas bort om det är möjligt. Ställ
annars in nackskyddet i det översta läget.
1 .2 Säkerhet för barn
40

*4Inaktivering av
framsätespassagerares krockkudde.
*5Aktivering av
framsätespassagerarens krockkudde.
Använd aldrig en bakåtvänd bilbarnstol i
framsätet om den manuella
i-/urkopplingskontakten till
framsätespassagerarens krockkudde
oär på.
*6När bilbarnstolen är monterad ska
ryggstödet ställas in i det 3:e spärrläget
från helt upprätt läge.
*7Ej lämplig för bilbarnstol med stödben.*8När bilbarnstolen är monterad ska
nackskydden återställas till ursprungsläget
(upprätt).
*9Flytta sätet i andra sätesraden framåt
så långt det går och ställ in ryggstödet i
helt upprätt läge.
Detaljerad information om montering av bilbarnstolar
Sätets placering
Sittplatsens nummer
*1*1*1*2, 3*2, 3Manuell i-/
urkopplingskontakt
till framsätes-
passagerarens
krockkudde
ON (in-
kopplad)OFF (ur-
kopplad)
Sittplats lämplig för uni-
versal med säkerhets-
bälte (Ja/Nej)Ja
Endast
framåt-
vändJa Ja Ja Ja Ja Ja
Sittplats för i-Size
(Ja/Nej)Nej Nej Ja Nej Ja Nej Nej
Lämplig sittplats för
montering i sidled
(L1/L2/Nej)Nej Nej Nej Nej Nej Nej Nej
Lämplig för bakåtvänd
montering (R1/R2X/
R2/R3/Nej)Nej NejR1,
R2X,
R2, R3NejR1,
R2X,
R2, R3Nej Nej
Lämplig för framåtvänd
montering (F2X/F2/
F3/Nej)Nej NejF2X,
F2, F3NejF2X,
F2, F3Nej Nej
Lämplig för bälteskudde
(B2/B3/nej)Nej Nej B2, B3 Nej B2, B3 Nej Nej
*1När bilbarnstolen är monterad ska ryggstödet ställas in i det 3:e spärrläget från helt
upprätt läge.
*2När bilbarnstolen är monterad ska nackskydden återställas till ursprungsläget (upprätt).
*3Inte lämplig för bilbarnstolar med stödben.
1 .2 Säkerhet för barn
41
1
Trygghet och säkerhet

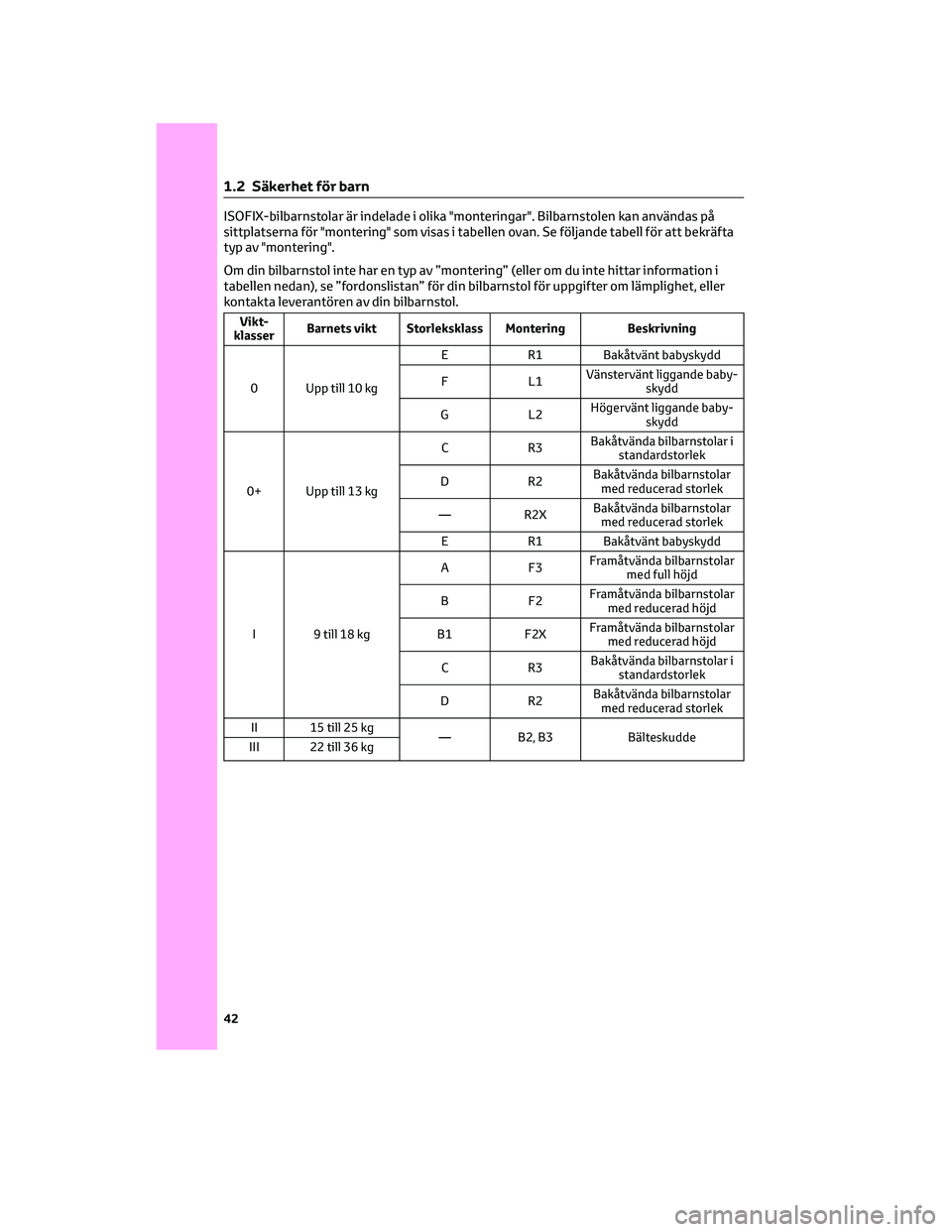

ISOFIX-bilbarnstolar är indelade i olika "monteringar". Bilbarnstolen kan användas på
sittplatserna för "montering" som visas i tabellen ovan. Se följande tabell för att bekräfta
typ av "montering".
Om din bilbarnstol inte har en typ av ”montering” (eller om du inte hittar information i
tabellen nedan), se ”fordonslistan” för din bilbarnstol för uppgifter om lämplighet, eller
kontakta leverantören av din bilbarnstol.
Vikt-
klasserBarnets vikt Storleksklass Montering Beskrivning
0 Upp till 10 kgE R1 Bakåtvänt babyskydd
FL1Vänstervänt liggande baby-
skydd
GL2Högervänt liggande baby-
skydd
0+ Upp till 13 kgCR3Bakåtvända bilbarnstolar i
standardstorlek
DR2Bakåtvända bilbarnstolar
med reducerad storlek
— R2XBakåtvända bilbarnstolar
med reducerad storlek
E R1 Bakåtvänt babyskydd
I 9 till 18 kgAF3Framåtvända bilbarnstolar
med full höjd
BF2Framåtvända bilbarnstolar
med reducerad höjd
B1 F2XFramåtvända bilbarnstolar
med reducerad höjd
CR3Bakåtvända bilbarnstolar i
standardstorlek
DR2Bakåtvända bilbarnstolar
med reducerad storlek
II 15 till 25 kg
— B2, B3 Bälteskudde
III 22 till 36 kg
1 .2 Säkerhet för barn
42

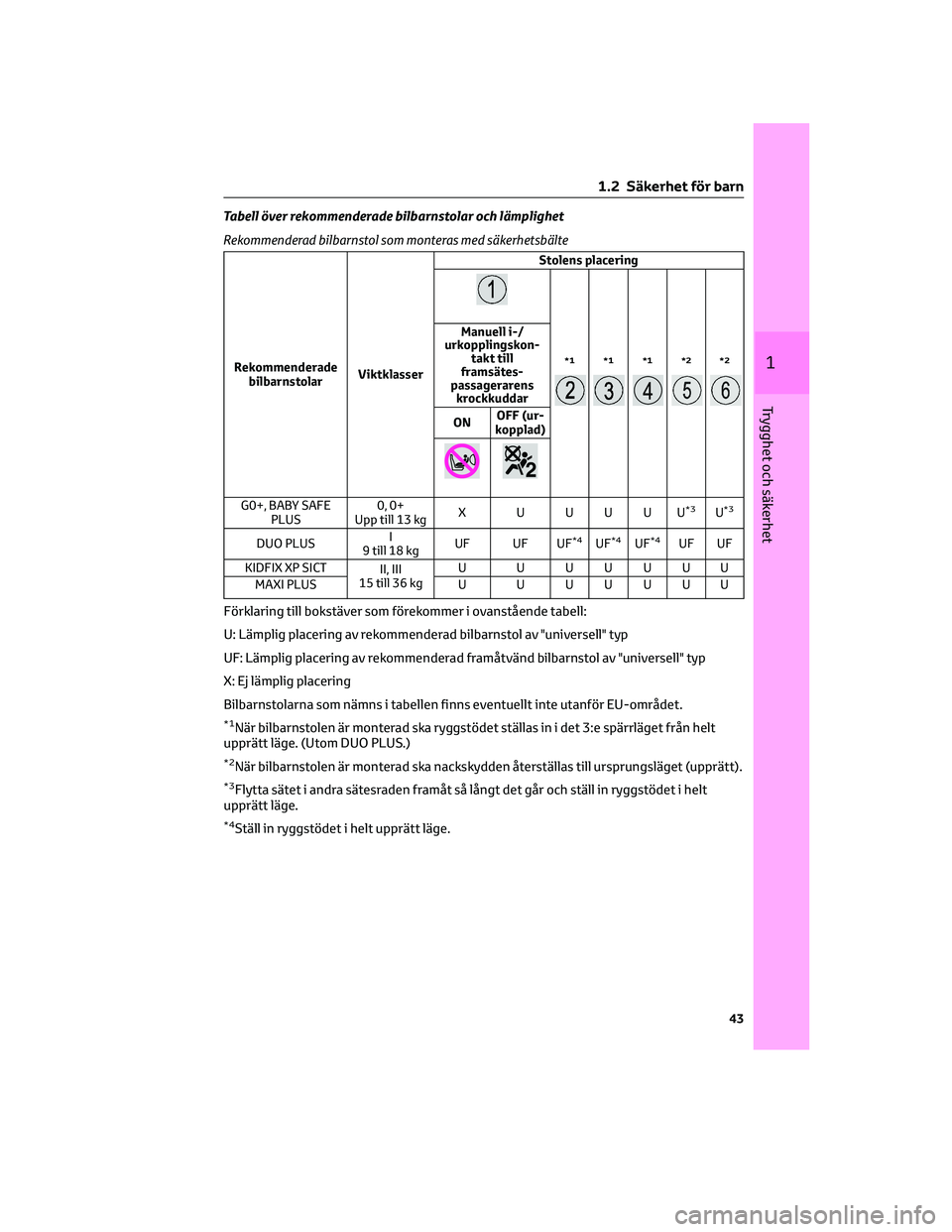

Tabell över rekommenderade bilbarnstolar och lämplighet
Rekommenderad bilbarnstol som monteras med säkerhetsbälte
Rekommenderade
bilbarnstolarViktklasserStolens placering*1*1*1*2*2
Manuell i-/
urkopplingskon-
takt till
framsätes-
passagerarens
krockkuddar
ONOFF (ur-
kopplad)
G0+, BABY SAFE
PLUS0, 0+
Upp till 13 kgXUUUUU*3U*3
DUO PLUSI
9 till 18 kgUF UF UF*4UF*4UF*4UF UF
KIDFIX XP SICT
II, III
15 till 36 kgU U UUUUU
MAXI PLUS U U U U U U U
Förklaring till bokstäver som förekommer i ovanstående tabell:
U: Lämplig placering av rekommenderad bilbarnstol av "universell" typ
UF: Lämplig placering av rekommenderad framåtvänd bilbarnstol av "universell" typ
X: Ej lämplig placering
Bilbarnstolarna som nämns i tabellen finns eventuellt inte utanför EU-området.
*1När bilbarnstolen är monterad ska ryggstödet ställas in i det 3:e spärrläget från helt
upprätt läge. (Utom DUO PLUS.)
*2När bilbarnstolen är monterad ska nackskydden återställas till ursprungsläget (upprätt).
*3Flytta sätet i andra sätesraden framåt så långt det går och ställ in ryggstödet i helt
upprätt läge.
*4Ställ in ryggstödet i helt upprätt läge.
1 .2 Säkerhet för barn
43
1
Trygghet och säkerhet

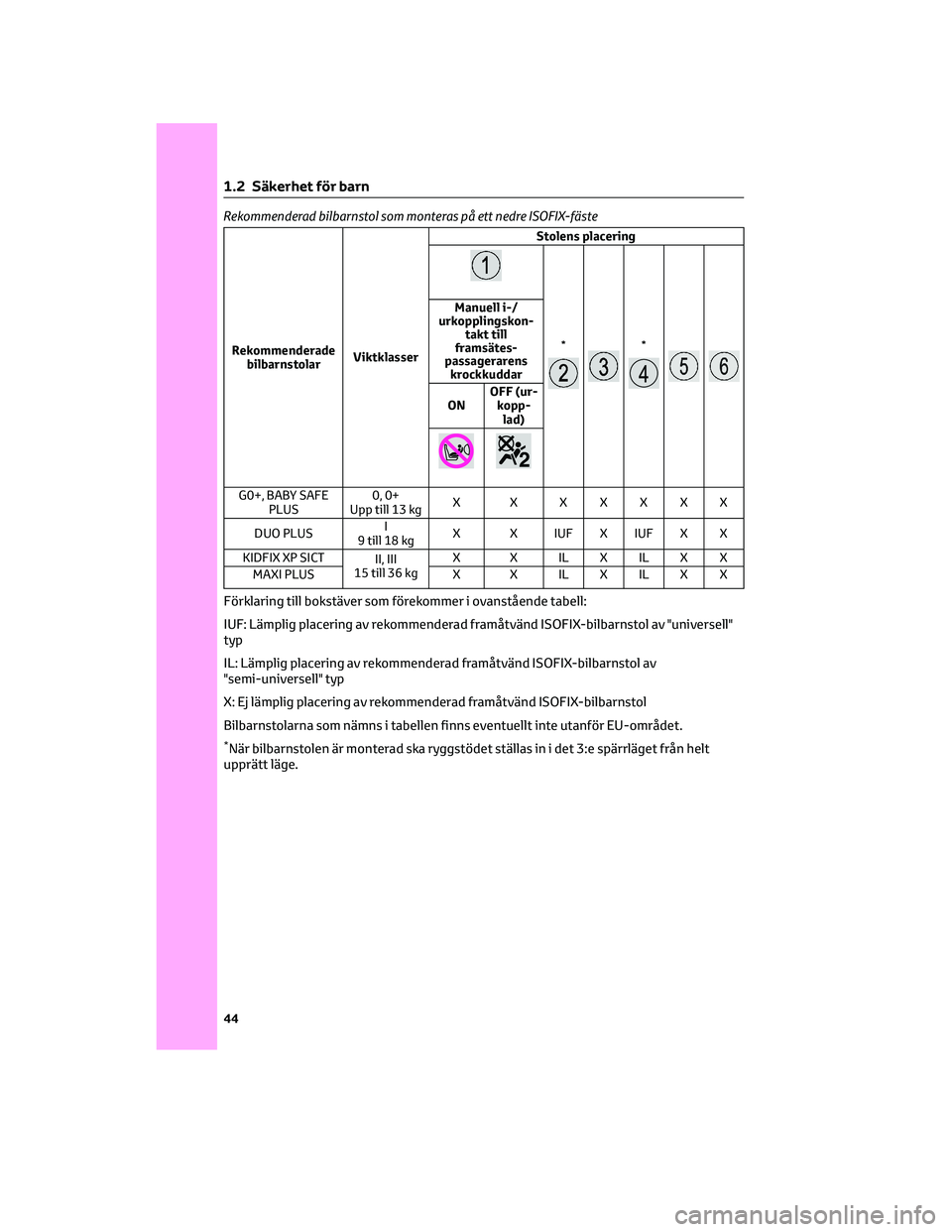

Rekommenderad bilbarnstol som monteras på ett nedre ISOFIX-fäste
Rekommenderade
bilbarnstolarViktklasserStolens placering**
Manuell i-/
urkopplingskon-
takt till
framsätes-
passagerarens
krockkuddar
ONOFF (ur-
kopp-
lad)
G0+, BABY SAFE
PLUS0, 0+
Upp till 13 kgX X XXXXX
DUO PLUSI
9 till 18 kgX X IUF X IUF X X
KIDFIX XP SICT
II, III
15 till 36 kgX X ILXILX X
MAXI PLUS X X IL X IL X X
Förklaring till bokstäver som förekommer i ovanstående tabell:
IUF: Lämplig placering av rekommenderad framåtvänd ISOFIX-bilbarnstol av "universell"
typ
IL: Lämplig placering av rekommenderad framåtvänd ISOFIX-bilbarnstol av
"semi-universell" typ
X: Ej lämplig placering av rekommenderad framåtvänd ISOFIX-bilbarnstol
Bilbarnstolarna som nämns i tabellen finns eventuellt inte utanför EU-området.
*När bilbarnstolen är monterad ska ryggstödet ställas in i det 3:e spärrläget från helt
upprätt läge.
1 .2 Säkerhet för barn
44

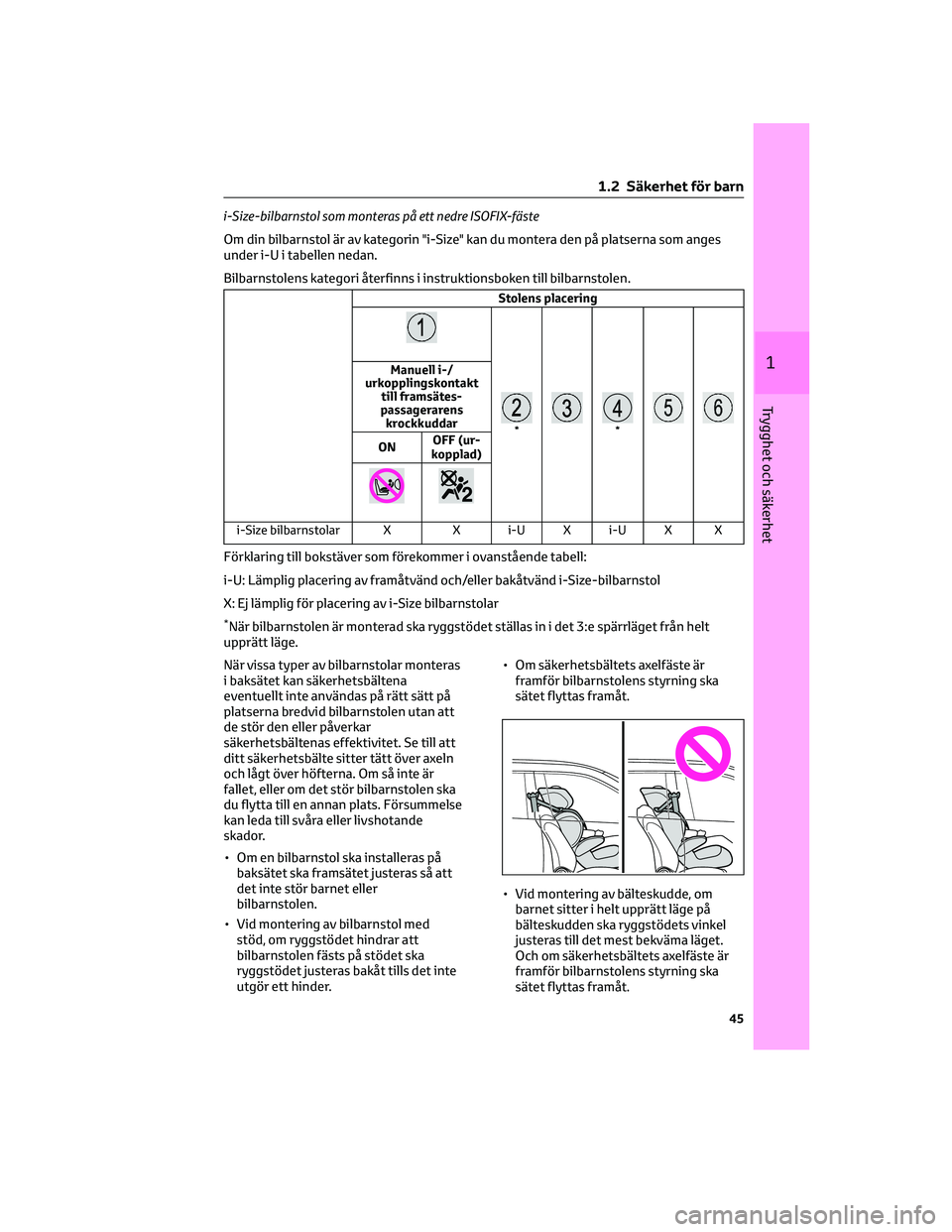

i-Size-bilbarnstol som monteras på ett nedre ISOFIX-fäste
Om din bilbarnstol är av kategorin "i-Size" kan du montera den på platserna som anges
under i-U i tabellen nedan.
Bilbarnstolens kategori återfinns i instruktionsboken till bilbarnstolen.
Stolens placering
**
Manuell i-/
urkopplingskontakt
till framsätes-
passagerarens
krockkuddar
ONOFF (ur-
kopplad)
i-Size bilbarnstolar X X i-U X i-U X X
Förklaring till bokstäver som förekommer i ovanstående tabell:
i-U: Lämplig placering av framåtvänd och/eller bakåtvänd i-Size-bilbarnstol
X: Ej lämplig för placering av i-Size bilbarnstolar
*När bilbarnstolen är monterad ska ryggstödet ställas in i det 3:e spärrläget från helt
upprätt läge.
När vissa typer av bilbarnstolar monteras
i baksätet kan säkerhetsbältena
eventuellt inte användas på rätt sätt på
platserna bredvid bilbarnstolen utan att
de stör den eller påverkar
säkerhetsbältenas effektivitet. Se till att
ditt säkerhetsbälte sitter tätt över axeln
och lågt över höfterna. Om så inte är
fallet, eller om det stör bilbarnstolen ska
du flytta till en annan plats. Försummelse
kan leda till svåra eller livshotande
skador.
• Om en bilbarnstol ska installeras på
baksätet ska framsätet justeras så att
det inte stör barnet eller
bilbarnstolen.
• Vid montering av bilbarnstol med
stöd, om ryggstödet hindrar att
bilbarnstolen fästs på stödet ska
ryggstödet justeras bakåt tills det inte
utgör ett hinder.• Om säkerhetsbältets axelfäste är
framför bilbarnstolens styrning ska
sätet flyttas framåt.
• Vid montering av bälteskudde, om
barnet sitter i helt upprätt läge på
bälteskudden ska ryggstödets vinkel
justeras till det mest bekväma läget.
Och om säkerhetsbältets axelfäste är
framför bilbarnstolens styrning ska
sätet flyttas framåt.
1 .2 Säkerhet för barn
45
1
Trygghet och säkerhet

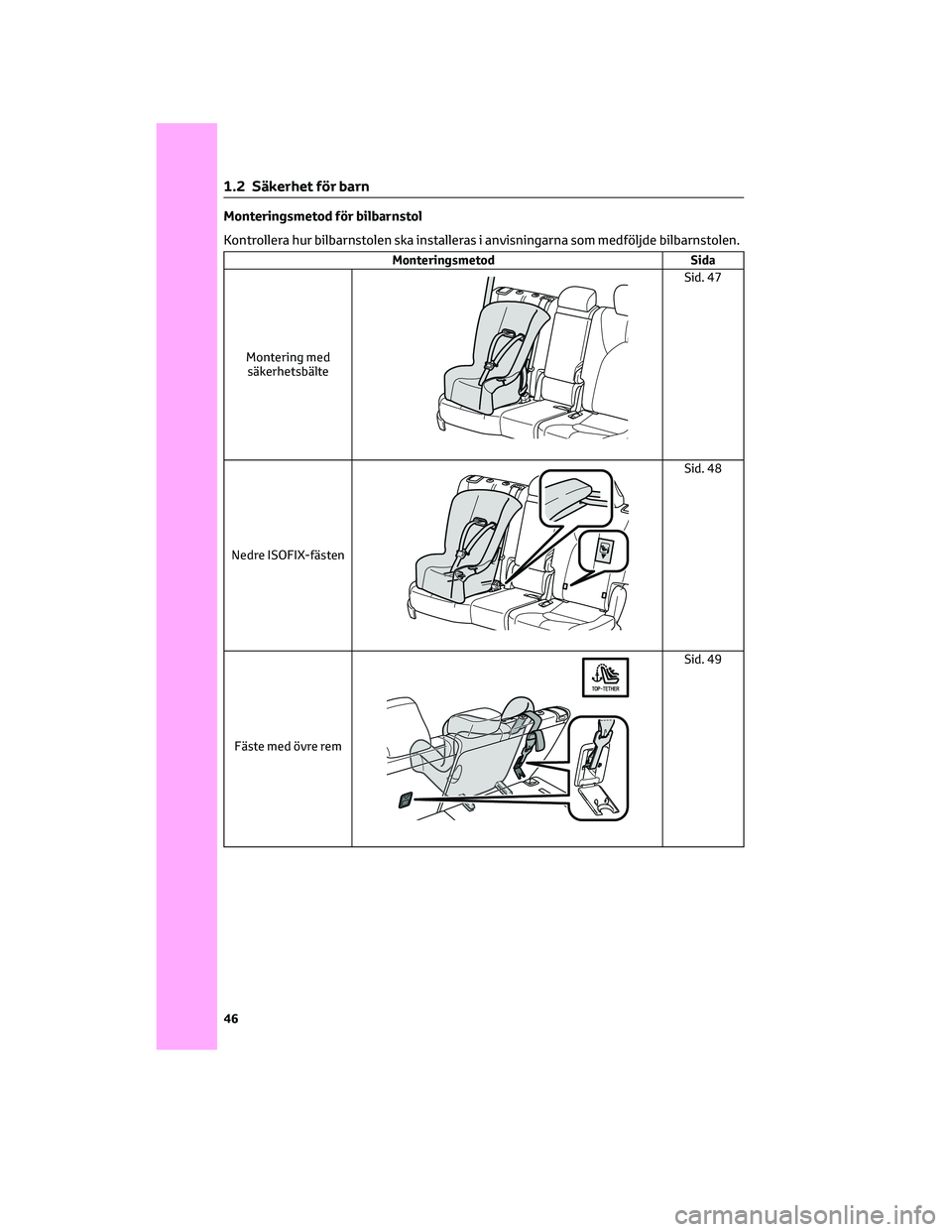

Monteringsmetod för bilbarnstol
Kontrollera hur bilbarnstolen ska installeras i anvisningarna som medföljde bilbarnstolen.
Monteringsmetod Sida
Montering med
säkerhetsbälte
Sid. 47
Nedre ISOFIX-fästen
Sid. 48
Fäste med övre rem
Sid. 49
1 .2 Säkerhet för barn
46

Bilbarnstol som monteras med
säkerhetsbälte
Montering av bilbarnstol med
säkerhetsbälte
Montera bilbarnstolen enligt
instruktionsboken som medföljde
bilbarnstolen.
Om den aktuella bilbarnstolen inte
återfinns inom kategorin "universal"
(eller om tabellen inte innehåller
nödvändig information), se "Fordonslista"
som tillhandahålls av bilbarnstolens
tillverkare med olika möjliga placeringar,
eller kontrollera kompatibiliteten hos
återförsäljaren av bilbarnstolen.
(→Sid. 39, Sid. 40)
1. Om en bilbarnstol måste monteras på
framsätespassagerarens plats, se
sid. 37 beträffande inställning av
framsätespassagerarens säte.
2. När den andra sätesraden används
ska ryggstödet ställas in på det 3:e
spärrläget från helt upprätt läge.
3. Om nackskyddet hindrar bilbarnstolen
ska det tas bort om det är möjligt.
Ställ annars in nackskyddet i det
översta läget. (→Sid. 169)
När bilbarnstolen är monterad ska
nackskydden återställas till
ursprungsläget (upprätt).
(→Sid. 166)
4. Dra säkerhetsbältet genom
bilbarnstolen och fäst låstungan i
bälteslåset. Kontrollera att bältet inte
är vridet. Fäst säkerhetsbältet på
bilbarnstolen ordentligt enligt
anvisningarna som följde med
bilbarnstolen.5. Om bilbarnstolen inte är försedd med
ett s.k. lock-off (en låsfunktion till
säkerhetsbältet) ska den förankras
med en låsklämma.
6. När bilbarnstolen är monterad ska du
dra den framåt och bakåt för att vara
säker på att den är säkert monterad.
(→Sid. 48)
Ta bort en bilbarnstol som är monterad
med säkerhetsbälte
Tryck på bälteslåset och låt bältet rulla
upp sig.
När du trycker på bälteslåset kan
bilbarnstolen studsa upp på grund av
att sittdynan fjädrar tillbaka. Håll ner
bilbarnstolen medan du lossar
bälteslåset.
Låt bältet långsamt återgå till upprullat
läge automatiskt.
1 .2 Säkerhet för barn
47
1
Trygghet och säkerhet

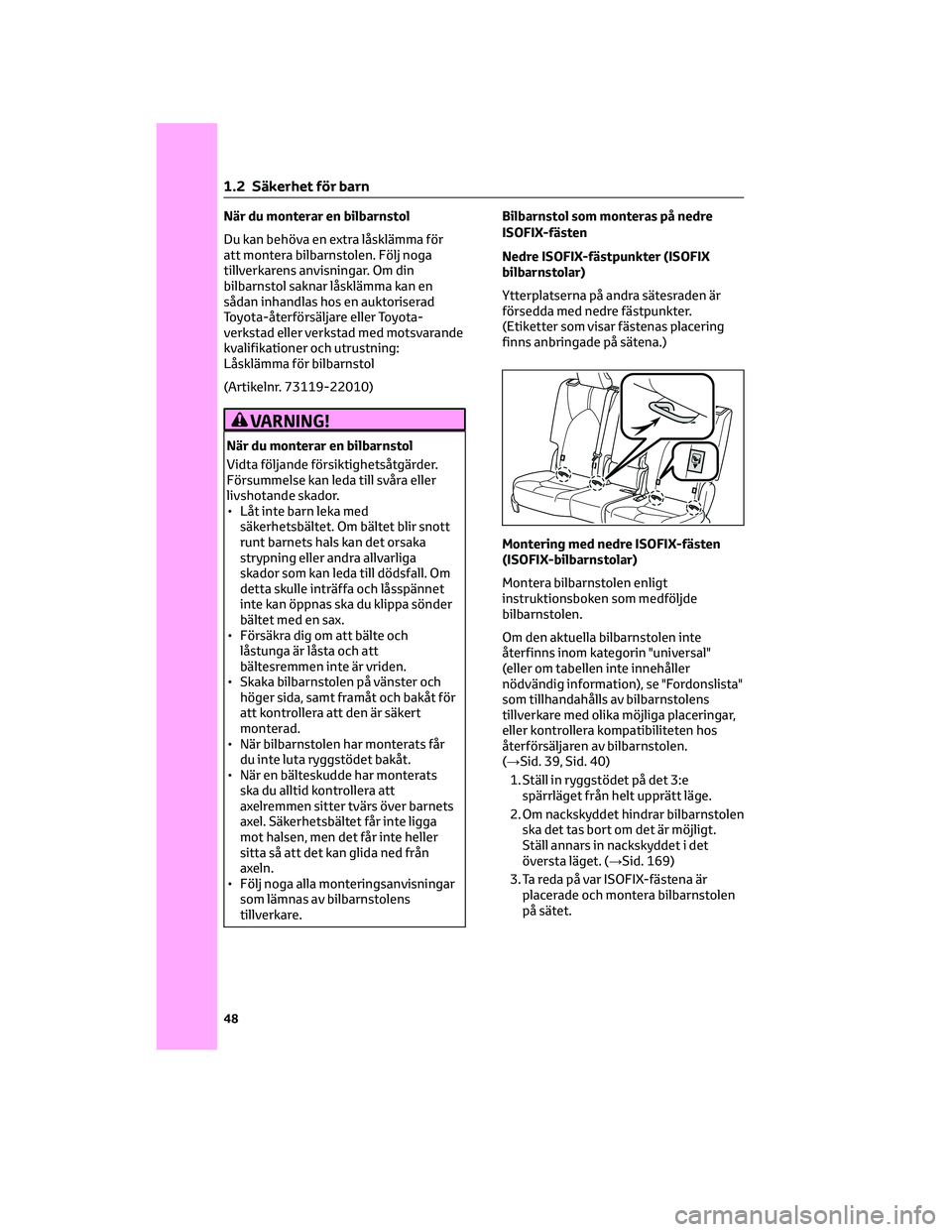

När du monterar en bilbarnstol
Du kan behöva en extra låsklämma för
att montera bilbarnstolen. Följ noga
tillverkarens anvisningar. Om din
bilbarnstol saknar låsklämma kan en
sådan inhandlas hos en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad eller verkstad med motsvarande
kvalifikationer och utrustning:
Låsklämma för bilbarnstol
(Artikelnr. 73119-22010)
VARNING!
När du monterar en bilbarnstol
Vidta följande försiktighetsåtgärder.
Försummelse kan leda till svåra eller
livshotande skador.
• Låt inte barn leka med
säkerhetsbältet. Om bältet blir snott
runt barnets hals kan det orsaka
strypning eller andra allvarliga
skador som kan leda till dödsfall. Om
detta skulle inträffa och låsspännet
inte kan öppnas ska du klippa sönder
bältet med en sax.
• Försäkra dig om att bälte och
låstunga är låsta och att
bältesremmen inte är vriden.
• Skaka bilbarnstolen på vänster och
höger sida, samt framåt och bakåt för
att kontrollera att den är säkert
monterad.
• När bilbarnstolen har monterats får
du inte luta ryggstödet bakåt.
• När en bälteskudde har monterats
ska du alltid kontrollera att
axelremmen sitter tvärs över barnets
axel. Säkerhetsbältet får inte ligga
mot halsen, men det får inte heller
sitta så att det kan glida ned från
axeln.
• Följ noga alla monteringsanvisningar
som lämnas av bilbarnstolens
tillverkare.Bilbarnstol som monteras på nedre
ISOFIX-fästen
Nedre ISOFIX-fästpunkter (ISOFIX
bilbarnstolar)
Ytterplatserna på andra sätesraden är
försedda med nedre fästpunkter.
(Etiketter som visar fästenas placering
finns anbringade på sätena.)
Montering med nedre ISOFIX-fästen
(ISOFIX-bilbarnstolar)
Montera bilbarnstolen enligt
instruktionsboken som medföljde
bilbarnstolen.
Om den aktuella bilbarnstolen inte
återfinns inom kategorin "universal"
(eller om tabellen inte innehåller
nödvändig information), se "Fordonslista"
som tillhandahålls av bilbarnstolens
tillverkare med olika möjliga placeringar,
eller kontrollera kompatibiliteten hos
återförsäljaren av bilbarnstolen.
(→Sid. 39, Sid. 40)
1. Ställ in ryggstödet på det 3:e
spärrläget från helt upprätt läge.
2. Om nackskyddet hindrar bilbarnstolen
ska det tas bort om det är möjligt.
Ställ annars in nackskyddet i det
översta läget. (→Sid. 169)
3. Ta reda på var ISOFIX-fästena är
placerade och montera bilbarnstolen
på sätet.
1 .2 Säkerhet för barn
48
