TOYOTA HIGHLANDER 2022 Bruksanvisningar (in Swedish)

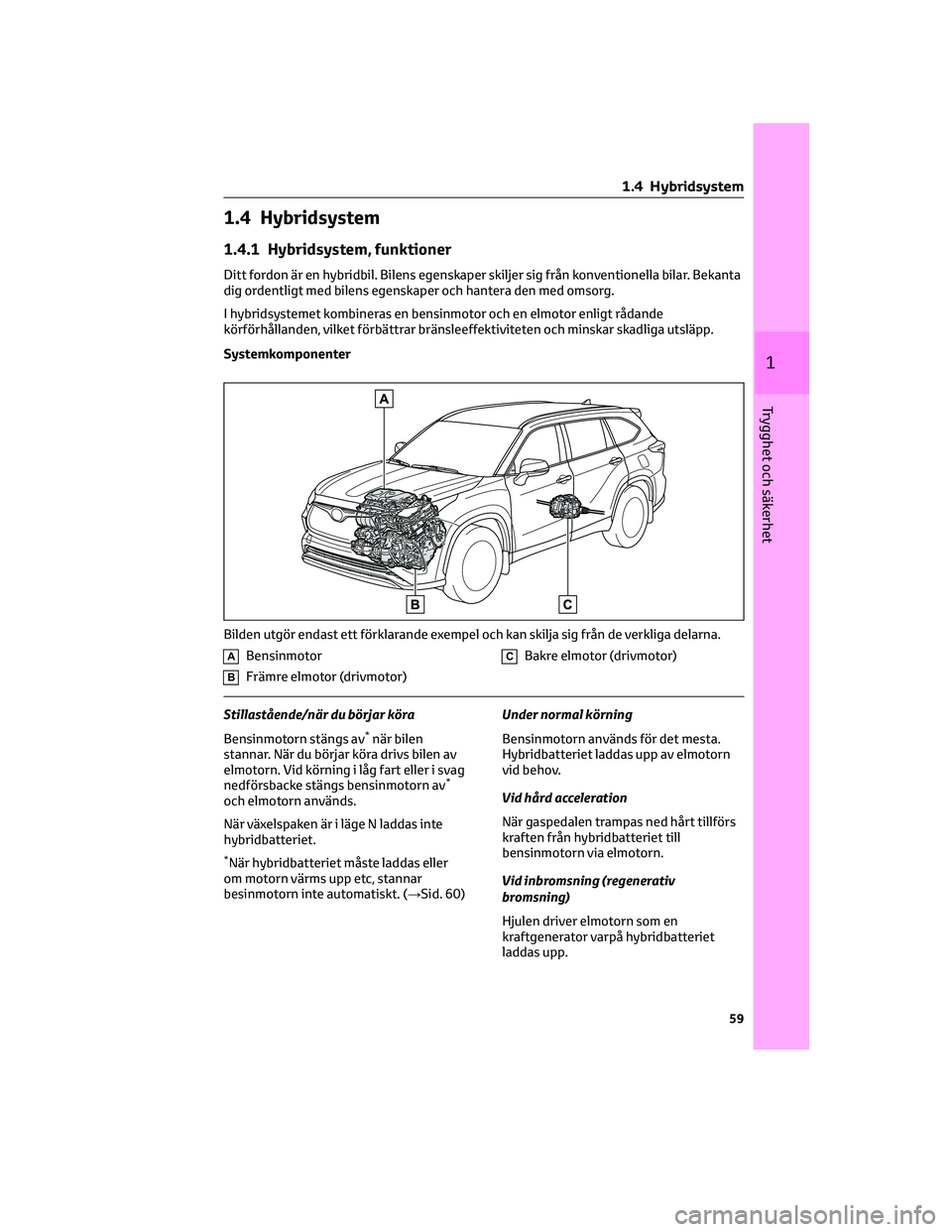

1.4 Hybridsystem
1.4.1 Hybridsystem, funktioner
Ditt fordon är en hybridbil. Bilens egenskaper skiljer sig från konventionella bilar. Bekanta
dig ordentligt med bilens egenskaper och hantera den med omsorg.
I hybridsystemet kombineras en bensinmotor och en elmotor enligt rådande
körförhållanden, vilket förbättrar bränsleeffektiviteten och minskar skadliga utsläpp.
Systemkomponenter
ABensinmotor
BFrämre elmotor (drivmotor)
CBakre elmotor (drivmotor)
Stillastående/när du börjar köra
Bensinmotorn stängs av
*när bilen
stannar. När du börjar köra drivs bilen av
elmotorn. Vid körning i låg fart eller i svag
nedförsbacke stängs bensinmotorn av
*
och elmotorn används.
När växelspaken är i läge N laddas inte
hybridbatteriet.
*När hybridbatteriet måste laddas eller
om motorn värms upp etc, stannar
besinmotorn inte automatiskt. (→Sid. 60)Under normal körning
Bensinmotorn används för det mesta.
Hybridbatteriet laddas upp av elmotorn
vid behov.
Vid hård acceleration
När gaspedalen trampas ned hårt tillförs
kraften från hybridbatteriet till
bensinmotorn via elmotorn.
Vid inbromsning (regenerativ
bromsning)
Hjulen driver elmotorn som en
kraftgenerator varpå hybridbatteriet
laddas upp.
Bilden utgör endast ett förklarande exempel och kan skilja sig från de verkliga delarna.
1 .4 Hybridsystem
59
1
Trygghet och säkerhet

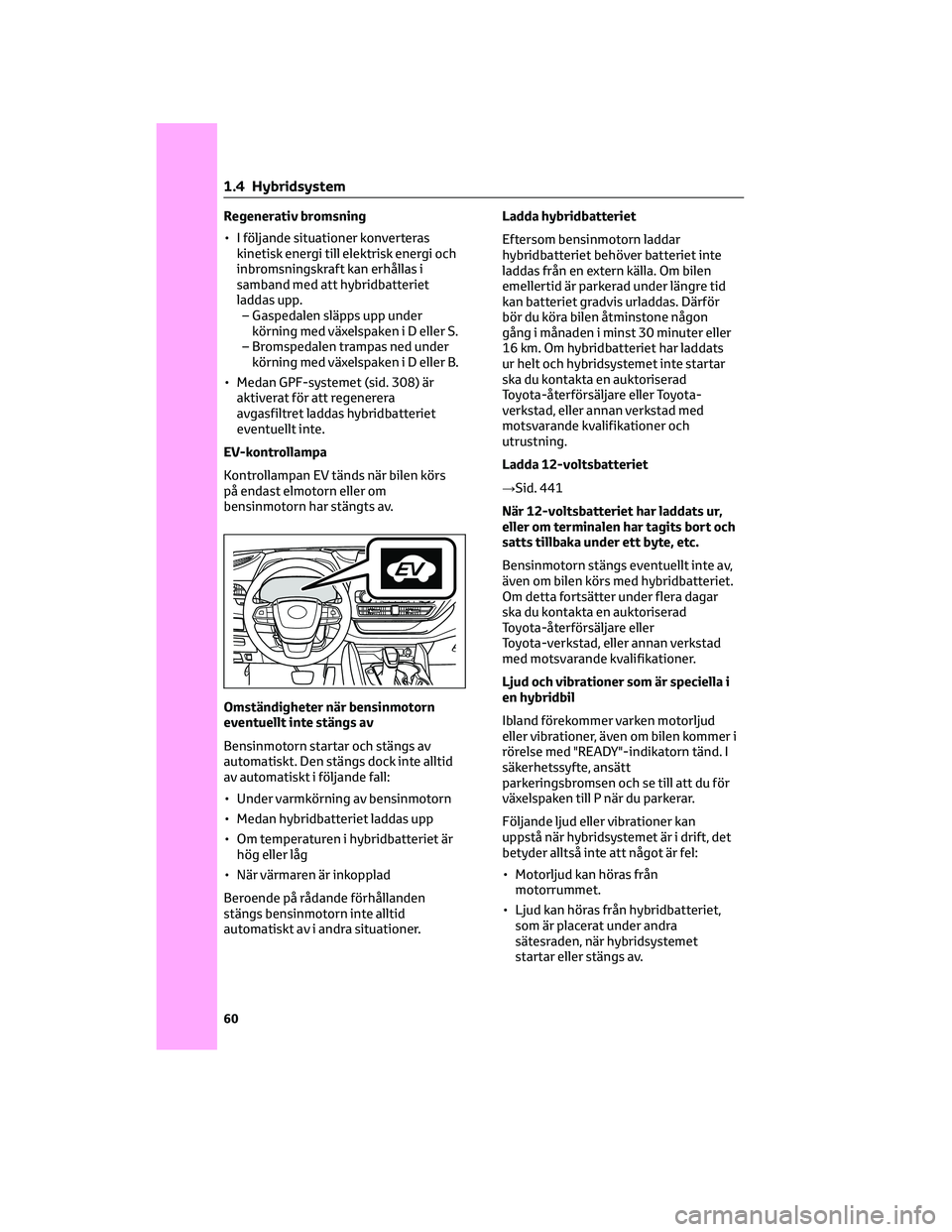

Regenerativ bromsning
• I följande situationer konverteras
kinetisk energi till elektrisk energi och
inbromsningskraft kan erhållas i
samband med att hybridbatteriet
laddas upp.
– Gaspedalen släpps upp under
körning med växelspaken i D eller S.
– Bromspedalen trampas ned under
körning med växelspaken i D eller B.
• Medan GPF-systemet (sid. 308) är
aktiverat för att regenerera
avgasfiltret laddas hybridbatteriet
eventuellt inte.
EV-kontrollampa
Kontrollampan EV tänds när bilen körs
på endast elmotorn eller om
bensinmotorn har stängts av.
Omständigheter när bensinmotorn
eventuellt inte stängs av
Bensinmotorn startar och stängs av
automatiskt. Den stängs dock inte alltid
av automatiskt i följande fall:
• Under varmkörning av bensinmotorn
• Medan hybridbatteriet laddas upp
• Om temperaturen i hybridbatteriet är
hög eller låg
• När värmaren är inkopplad
Beroende på rådande förhållanden
stängs bensinmotorn inte alltid
automatiskt av i andra situationer.Ladda hybridbatteriet
Eftersom bensinmotorn laddar
hybridbatteriet behöver batteriet inte
laddas från en extern källa. Om bilen
emellertid är parkerad under längre tid
kan batteriet gradvis urladdas. Därför
bör du köra bilen åtminstone någon
gång i månaden i minst 30 minuter eller
16 km. Om hybridbatteriet har laddats
ur helt och hybridsystemet inte startar
ska du kontakta en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalifikationer och
utrustning.
Ladda 12-voltsbatteriet
→Sid. 441
När 12-voltsbatteriet har laddats ur,
eller om terminalen har tagits bort och
satts tillbaka under ett byte, etc.
Bensinmotorn stängs eventuellt inte av,
även om bilen körs med hybridbatteriet.
Om detta fortsätter under flera dagar
ska du kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer.
Ljud och vibrationer som är speciella i
en hybridbil
Ibland förekommer varken motorljud
eller vibrationer, även om bilen kommer i
rörelse med "READY"-indikatorn tänd. I
säkerhetssyfte, ansätt
parkeringsbromsen och se till att du för
växelspaken till P när du parkerar.
Följande ljud eller vibrationer kan
uppstå när hybridsystemet är i drift, det
betyder alltså inte att något är fel:
• Motorljud kan höras från
motorrummet.
• Ljud kan höras från hybridbatteriet,
som är placerat under andra
sätesraden, när hybridsystemet
startar eller stängs av.
1 .4 Hybridsystem
60

• Driftsljud, t.ex. ett knäpp eller ett
mjukt rasslande ljud, kan höras från
hybridbatteriet under andra
sätesraden när hybridsystemet
startas eller stängs av.
• När bakluckan är öppen kan vissa ljud
höras från hybridsystemet.
• Ljud kan höras från växellådan när
bensinmotorn startar eller stängs av,
vid körning i låg fart eller på tomgång.
• Motorljud kan höras vid hård
acceleration.
• Ljud kan höras på grund av den
regenerativa bromsningen när
bromspedalen är nedtrampad eller
gaspedalen är uppsläppt.
• Vibrationer kan kännas när
bensinmotorn startar eller stängs av.
• Ljudet från kylfläktarna kan höras från
luftinsugsventilerna under andra
sätesraden.
Underhåll, reparation, återvinning och
avyttring
Kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer
beträffande underhåll, reparation,
Ã¥tervinning och skrotning. Du ska inte
skrota bilen på egen hand.
Akustiskt varningssystem i bilen
När du kör med bensinmotorn avstängd
hörs ett ljud i syfte att varna personer i
närheten av bilens körriktning, allt efter
körhastigheten. Ljudet upphör när
körhastigheten överskrider cirka
25 km/tim.Akustiskt varningssystem i bilen
I följande fall kan det vara svårt för
personer i närheten att höra den
akustiska varningen.
• I områden med mycket buller
• I regn eller blåst
Bilens akustiska varningssystem är
installerat i bilens främre del och ljudet
kan vara svårare att uppfatta bakom
bilen jämfört med framför bilen.
Om "Proximity Notification System
Malfunction Visit Your Dealer" visas på
informationsdisplayen
Ett fel kan ha uppstått i systemet. Låt en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer
kontrollera bilen.
1 .4 Hybridsystem
61
1
Trygghet och säkerhet

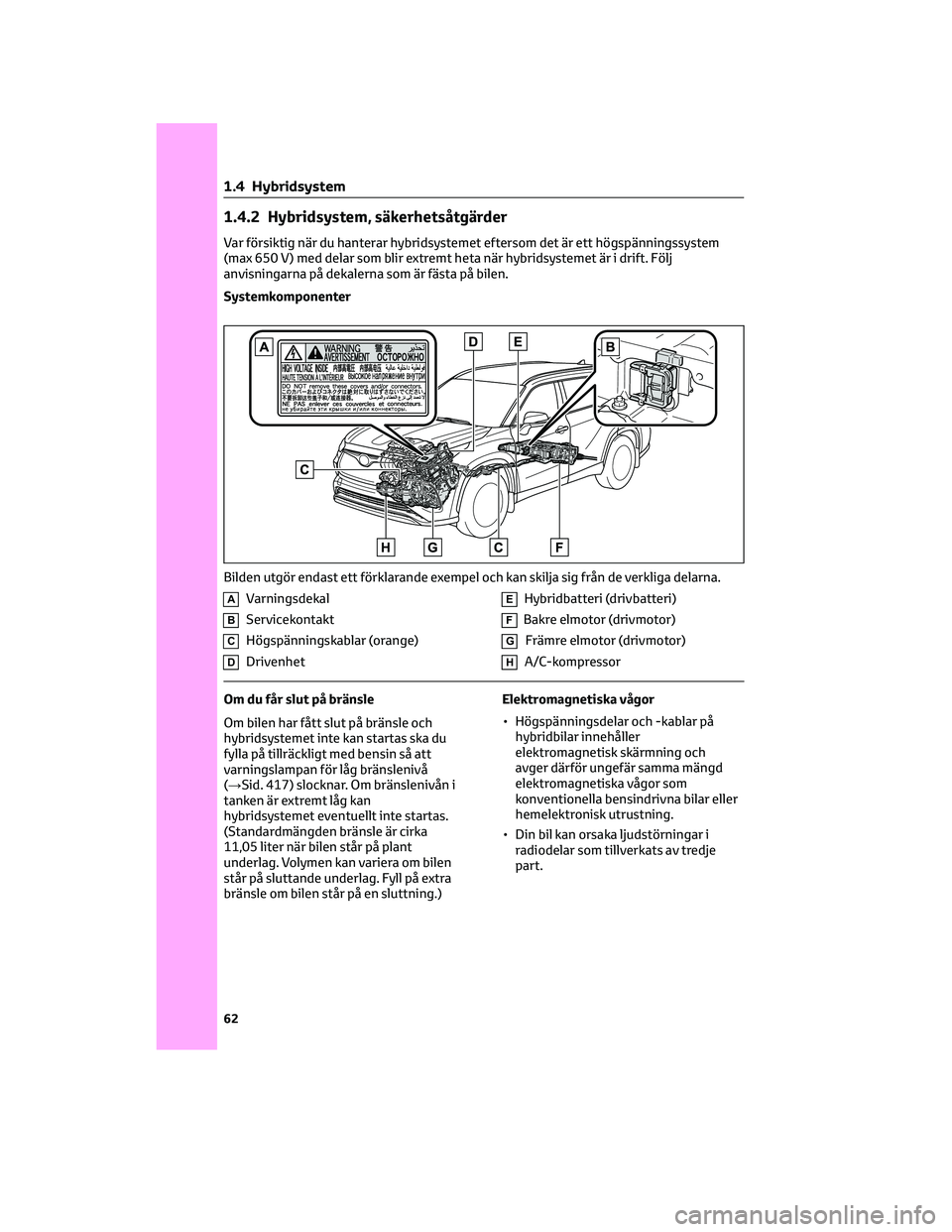

1.4.2 Hybridsystem, säkerhetsåtgärder
Var försiktig när du hanterar hybridsystemet eftersom det är ett högspänningssystem
(max 650 V) med delar som blir extremt heta när hybridsystemet är i drift. Följ
anvisningarna på dekalerna som är fästa på bilen.
Systemkomponenter
AVarningsdekal
BServicekontakt
CHögspänningskablar (orange)
DDrivenhet
EHybridbatteri (drivbatteri)
FBakre elmotor (drivmotor)
GFrämre elmotor (drivmotor)
HA/C-kompressor
Om du får slut på bränsle
Om bilen har fått slut på bränsle och
hybridsystemet inte kan startas ska du
fylla på tillräckligt med bensin så att
varningslampan för låg bränslenivå
(→Sid. 417) slocknar. Om bränslenivån i
tanken är extremt låg kan
hybridsystemet eventuellt inte startas.
(Standardmängden bränsle är cirka
11,05 liter när bilen står på plant
underlag. Volymen kan variera om bilen
står på sluttande underlag. Fyll på extra
bränsle om bilen står på en sluttning.)Elektromagnetiska vågor
• Högspänningsdelar och -kablar på
hybridbilar innehåller
elektromagnetisk skärmning och
avger därför ungefär samma mängd
elektromagnetiska vågor som
konventionella bensindrivna bilar eller
hemelektronisk utrustning.
• Din bil kan orsaka ljudstörningar i
radiodelar som tillverkats av tredje
part.
Bilden utgör endast ett förklarande exempel och kan skilja sig från de verkliga delarna.
1 .4 Hybridsystem
62

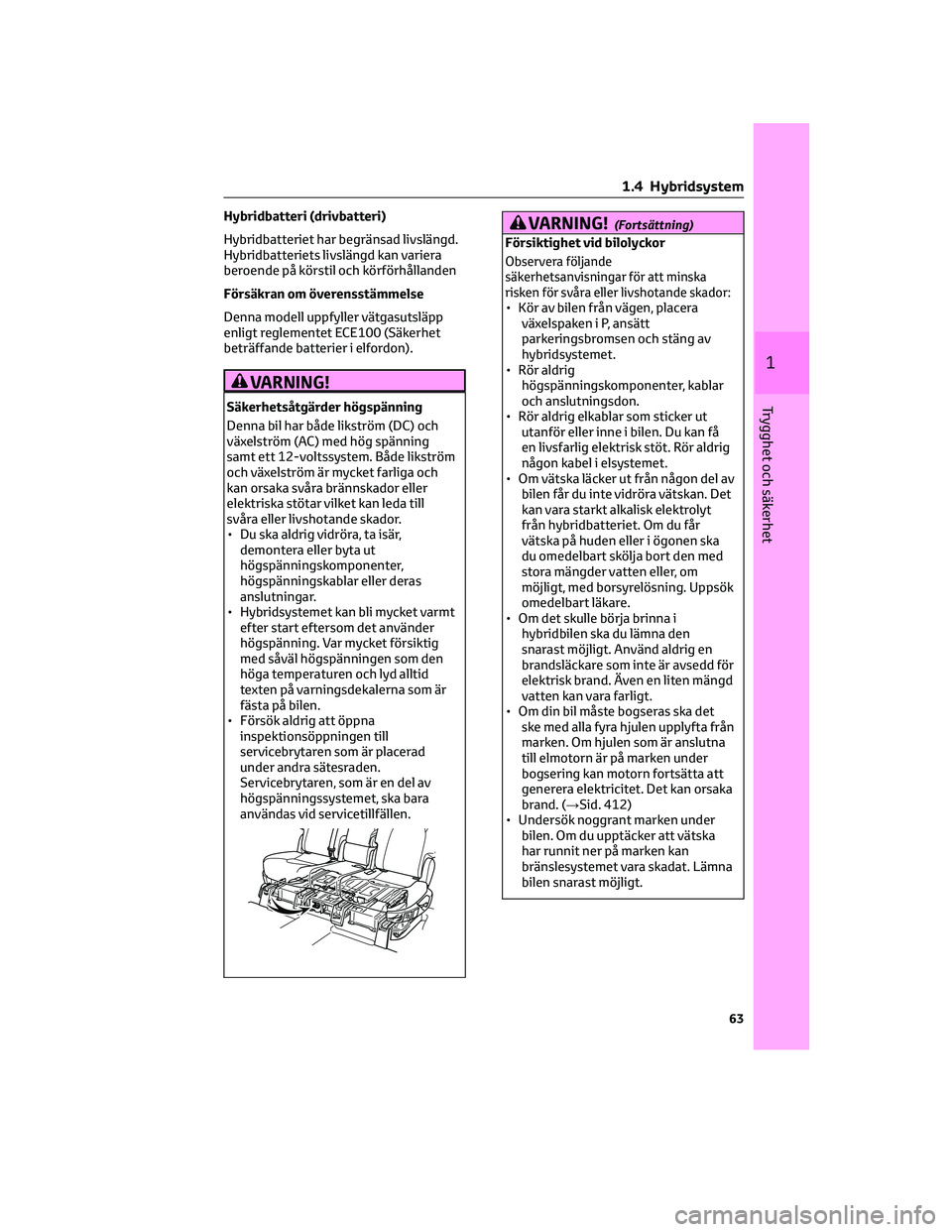

Hybridbatteri (drivbatteri)
Hybridbatteriet har begränsad livslängd.
Hybridbatteriets livslängd kan variera
beroende på körstil och körförhållanden
Försäkran om överensstämmelse
Denna modell uppfyller vätgasutsläpp
enligt reglementet ECE100 (Säkerhet
beträffande batterier i elfordon).
VARNING!
Säkerhetsåtgärder högspänning
Denna bil har både likström (DC) och
växelström (AC) med hög spänning
samt ett 12-voltssystem. Både likström
och växelström är mycket farliga och
kan orsaka svåra brännskador eller
elektriska stötar vilket kan leda till
svåra eller livshotande skador.
• Du ska aldrig vidröra, ta isär,
demontera eller byta ut
högspänningskomponenter,
högspänningskablar eller deras
anslutningar.
• Hybridsystemet kan bli mycket varmt
efter start eftersom det använder
högspänning. Var mycket försiktig
med såväl högspänningen som den
höga temperaturen och lyd alltid
texten på varningsdekalerna som är
fästa på bilen.
• Försök aldrig att öppna
inspektionsöppningen till
servicebrytaren som är placerad
under andra sätesraden.
Servicebrytaren, som är en del av
högspänningssystemet, ska bara
användas vid servicetillfällen.
VARNING!(Fortsättning)
Försiktighet vid bilolyckor
Observera följande
säkerhetsanvisningar för att minska
risken för svåra eller livshotande skador:
• Kör av bilen från vägen, placera
växelspaken i P, ansätt
parkeringsbromsen och stäng av
hybridsystemet.
• Rör aldrig
högspänningskomponenter, kablar
och anslutningsdon.
• Rör aldrig elkablar som sticker ut
utanför eller inne i bilen. Du kan få
en livsfarlig elektrisk stöt. Rör aldrig
någon kabel i elsystemet.
• Om vätska läcker ut från någon del av
bilen får du inte vidröra vätskan. Det
kan vara starkt alkalisk elektrolyt
från hybridbatteriet. Om du får
vätska på huden eller i ögonen ska
du omedelbart skölja bort den med
stora mängder vatten eller, om
möjligt, med borsyrelösning. Uppsök
omedelbart läkare.
• Om det skulle börja brinna i
hybridbilen ska du lämna den
snarast möjligt. Använd aldrig en
brandsläckare som inte är avsedd för
elektrisk brand. Även en liten mängd
vatten kan vara farligt.
• Om din bil måste bogseras ska det
ske med alla fyra hjulen upplyfta från
marken. Om hjulen som är anslutna
till elmotorn är på marken under
bogsering kan motorn fortsätta att
generera elektricitet. Det kan orsaka
brand. (→Sid. 412)
• Undersök noggrant marken under
bilen. Om du upptäcker att vätska
har runnit ner på marken kan
bränslesystemet vara skadat. Lämna
bilen snarast möjligt.
1 .4 Hybridsystem
63
1
Trygghet och säkerhet

VARNING!(Fortsättning)
Hybridbatteri (drivbatteri)
• Du ska aldrig sälja, ge bort eller
anpassa hybridbatteriet. För att
undvika olyckshändelser ska
hybridbatterier som tagits bort från
ett skrotat fordon samlas in genom
en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad
eller annan verkstad med
motsvarande kvalifikationer och
utrustning. Du ska inte avyttra
batteriet på egen hand.
Om batteriet inte tas om hand på
korrekt sätt kan följande inträffa
vilket kan leda till svåra eller
livshotande skador:
– Hybridbatteriet kan skrotas eller
slängas bort på olagligt sätt vilket
blir en miljöfara, eller också kan
någon vidröra en
högspänningskomponent vilket
resulterar i en elektrisk stöt.
– Hybridbatteriet är endast avsett att
användas i din hybridbil. Om
hybridbatteriet används utanför din
bil, eller anpassas på något sätt, kan
olyckshändelser som exempelvis
elstötar, värmeutveckling,
rökutveckling, explosion och
elektrolytläckage uppstå.
Om du säljer din bil vidare, eller lämnar
över den, är möjligheten av en
olyckshändelse extremt hög eftersom
den person som tar emot bilen är
eventuellt inte medveten om dessa
faror.
•
Om din bil skrotas utan att
hybridbatteriet har demonterats finns
det risk för svåra elektriska stötar om
högspänningsdelar, kablar eller
respektive anslutningsdon vidrörs.
Om din bil ska skrotas måste du låta en
auktoriserad Toyota-återförsäljare,
Toyota-verkstad eller annan verkstad
med motsvarande kvalifikationer och
utrustning, eller en kvalificerad
reparatör, ta hand om hybridbatteriet.
VARNING!(Fortsättning)
Om hybridbatteriet inte omhändertas
på rätt sätt kan det orsaka dödsfall
eller allvarliga personskador på grund
av elektriska stötar.
OBSERVERA
Hybridbatteri, luftintagsventiler
Förvara aldrig större vattenmängder i
bilen som t.ex. vattenkylningsflaskor.
Om vatten spills på hybridbatteriet
kan det skadas. LÃ¥t en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer
kontrollera bilen.
Hybridbatteri, luftintagsventil
Luftintagsventiler för kylning av
hybridbatteriet är placerade på
vardera sidan av andra sätesraden.
Om luftintagsventilen blockeras kan
hybridbatteriets laddning/urladdning
begränsas.
OBSERVERA
Hybridbatteri, luftintagsventil
• Placera inga föremål som kan blockera
luftintagsventilen. Hybridbatteriet
kan begränsas och skadas.
• Rengör luftinsugsventilerna
regelbundet för att undvika att
hybridbatteriet begränsas.
1 .4 Hybridsystem
64

OBSERVERA(Fortsättning)
• Låt inte vätskor eller främmande
ämnen tränga in i luftintagsventilen
eftersom det kan orsaka kortslutning
och skada hybridbatteriet.
• Ett filter är installerat i
luftinsugsventilen. Om du kan se att
filtret är smutsigt efter rengöring av
luftinsugsventilen rekommenderas
rengöring eller byte. Se sid. 392 för
uppgifter om rengöring av filtren.
Avstängningssystem i nödsituationer
Nödavstängningssystemet blockerar
högspänningen och stänger av
bränslepumpen för att minimera risken
för elektriska stötar och bränsleläckage
om kollisionssensorn känner av en stöt
som överskrider ett visst gränsvärde. Om
nödavstängningssystemet aktiveras kan
bilen inte startas om. LÃ¥t en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalifikationer för att starta
om hybridsystemet.
Hybridsystemet, varningsmeddelande
Ett meddelande visas automatiskt om en
funktionsstörning uppstår i
hybridsystemet eller om felaktigt
handhavande sker.
Läs meddelandet och följ anvisningarna
om ett varningsmeddelande visas på
informationsdisplayen. (→Sid. 423)Om en varningslampa tänds, om ett
varningsmeddelande visas, eller om
12-voltsbatteriet inte är anslutet
Hybridsystemet startar eventuellt inte.
Försök i så fall att starta systemet igen.
Om "READY"-indikatorn inte tänds ska du
kontakta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande
kvalifikationer.
1.5 Stöldskyddssystem
1.5.1 Startspärrsystem
Nycklarna till bilen har en inbyggd
transponder som hindrar att
hybridsystemet startar om en nyckel inte
är registrerad i bilens styrenhet.
LÃ¥t aldrig nycklarna ligga kvar inne i bilen
när du lämnar den.
Systemet är avsett att förhindra stöld av
fordonet men det innebär ingen absolut
garanti mot alla bilstölder.
Använda systemet
Kontrollampan blinkar efter att
hybridsystemet stängts av för att visa att
systemet är i funktion.
Kontrollampan slutar blinka när
startknappen har tryckts till radioläge
eller tändningsläge för att indikera att
systemet har stängts av.
Systemunderhåll
Bilen har ett underhållsfritt
startspärrsystem.
1 .4 Hybridsystem
65
1
Trygghet och säkerhet

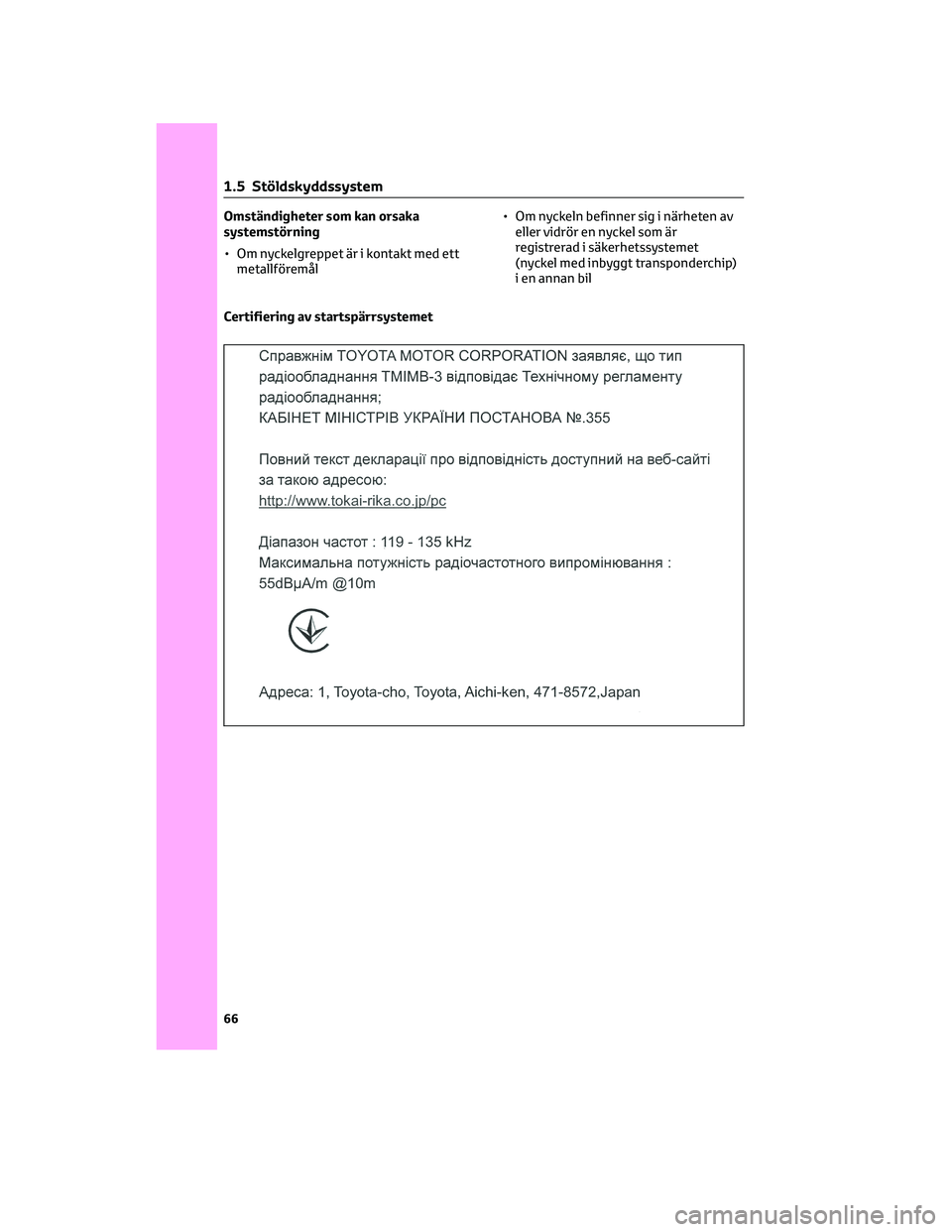

Omständigheter som kan orsaka
systemstörning
• Om nyckelgreppet är i kontakt med ett
metallföremål• Om nyckeln befinner sig i närheten av
eller vidrör en nyckel som är
registrerad i säkerhetssystemet
(nyckel med inbyggt transponderchip)
i en annan bil

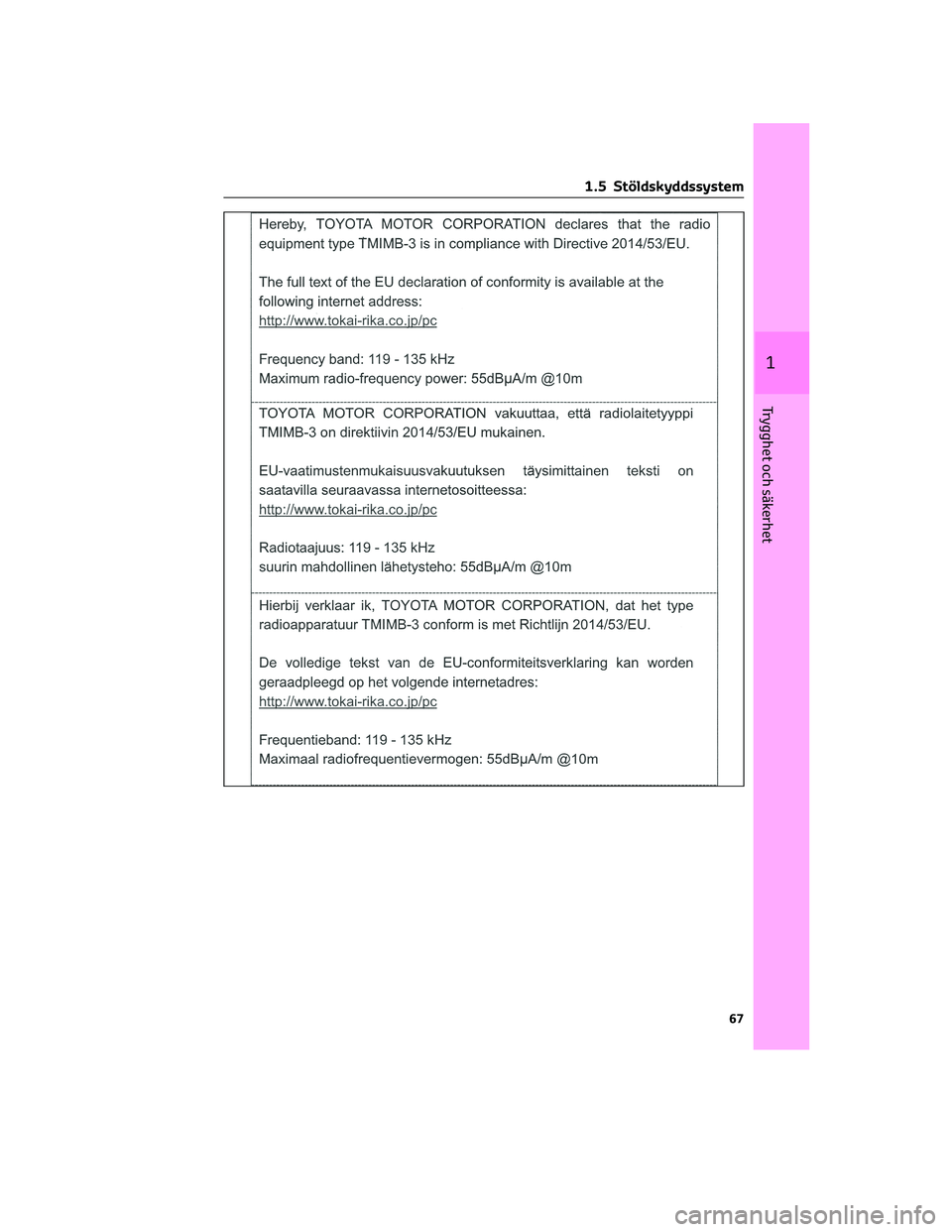

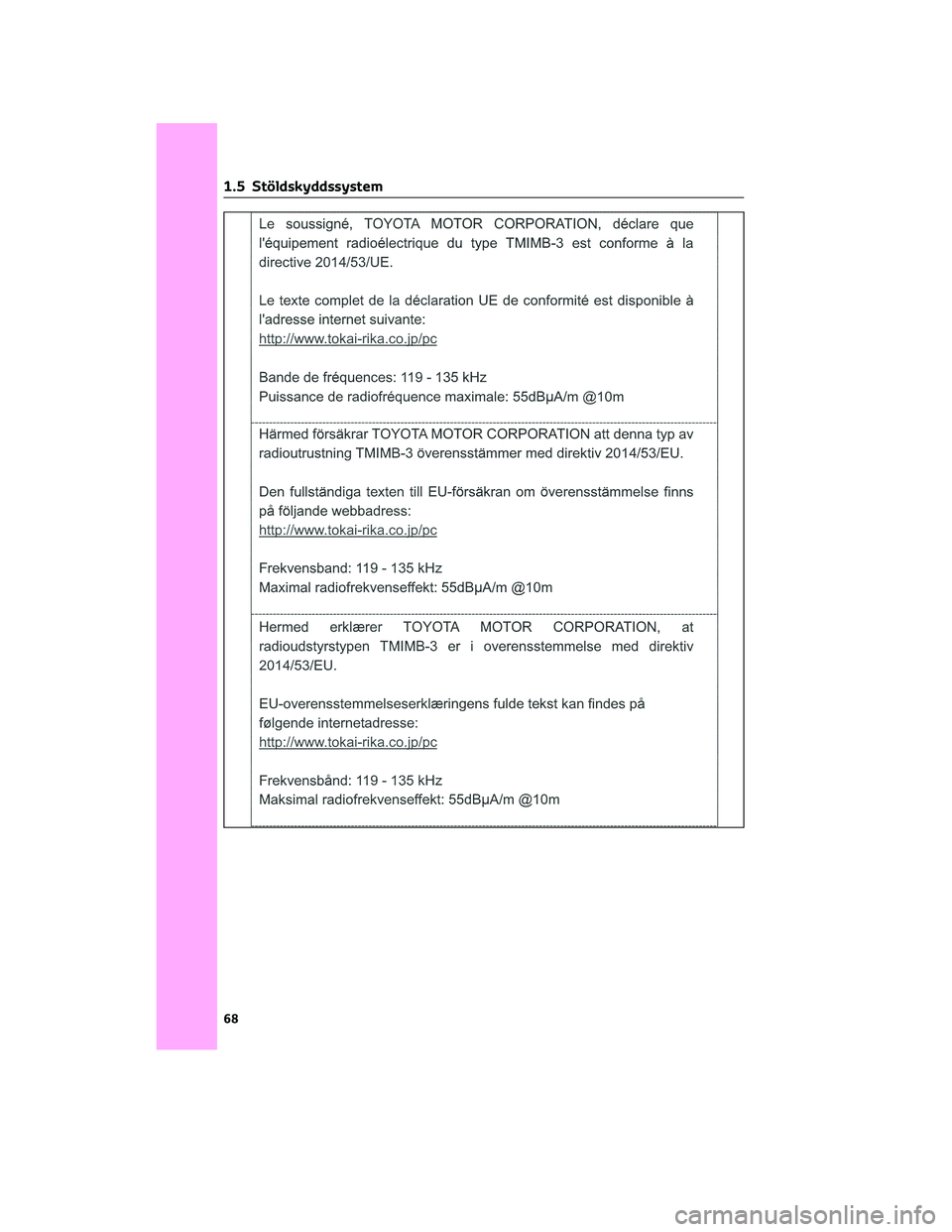

Certifiering av startspärrsystemet
1 .5 Stöldskyddssystem
66

1 .5 Stöldskyddssystem
67
1
Trygghet och säkerhet

1 .5 Stöldskyddssystem
68
