119
2
2-1. Agrupamento de instrumentos
Informação e indicadores do estado do veículo
nAlterar configurações do
mostrador projetado
Pressione e mantenha premido
para visualizar as seguintes confi -
gurações:
 “HUD Luminosidade/Posição”
Selecione para ajustar a luminosidade e a
posição vertical do mostrador projetado.
 “HUD Auxílio à condução”
• Configurações do conta-rotações

Em branco/sistema híbrido/conta-rotações

Seleciona para alterar o mostrador
para branco (no mostrador)/indicador
do sistema híbrido/conta-rotações.
Selecione para ativar/desativar os
seguintes itens:
• Navegação (Se equipado)
• Apoio à condução
• Bússula (Se equipado)
• Áudio
 “HUD Ângulo”
Selecione para ajustar o ângulo do
mostrador projetado.
Pressione os interruptores ou
para ajustar o ângulo do mostrador pro-
jetado.
nAtivar/desativar o mostrador projetado
Se o mostrador projetado estiver desati-
vado, este permanece desativado
quando desligar o interruptor Power e o
voltar a colocar em ON.
nLuminosidade do mostrador
A luminosidade do mostrador projetado
pode ser ajustada no do mostrador
de informações múltiplas. Para além
disso, ajusta automaticamente de
acordo com a luminosidade ambiente.
nAjuste automático da posição do
mostrador projetado (veículos com
memória de posição de condução)
É possível inserir a posição pretendida
do mostrador projetado na memória e
selecioná-la automaticamente através
do sistema de memória de posição de
condução. ( P.192)
nQuando desligar a bateria de 12
É possível redefinir as configurações
personalizáveis do mostrador projetado.
nConfigurações
Algumas funções podem ser personali -
zadas. ( P.531)
AVISO
nCuidados durante a configura-
ção do mostrador projetado
Uma vez que é necessário que o sis -
tema híbrido esteja em funciona-
mento quando alterar determinadas
configurações do mostrador proje-
tado, certifique-se que o veículo está
estacionado num local com ventila -
ção adequada. Numa área fechada,
tal como uma garagem, os gases de
escape, incluindo o perigoso monó -
xido de carbono (CO), podem acumu -
lar-se e entrar no veículo. Isto poderia
resultar em morte ou problemas de
saúde graves.
ATENÇÃO
nEnquanto alterar as configura -
ções do mostrador projetado
Para evitar a descarga da bateria de
12 volts, certifique-se que o sistema
híbrido está em funcionamento
enquanto altera as configurações do
mostrador projetado.

1202-1. Agrupamento de instrumentos
nIndicador do Sistema HíbridoÁrea de carga
Área Híbrida Eco
Área Eco
Área Power
O conteúdo apresentado é o mesmo do
medidor (Indicador do Sistema
Híbrido). Para mais detalhes, consulte
to P.105.
nConta-rotações
Apresenta a velocidade do motor
em rotações por minuto.
nTemperatura exterior
Exibida nas seguintes situações:
 Quando colocar o interruptor
Power em ON (Exibido por apro-
ximadamente 10 segundos)
 Quando o indicador de tempera-
tura exterior baixa estiver a pis -
car
O conteúdo exibido é o mesmo exi -
bido no mostrador de informações
múltiplas. Para mais detalhes, con -
sulte a explicação do mostrador da
temperatura exterior no mostrador
de informações múltiplas. ( P.105)Apresenta os itens que se seguem
e que estão associados ao sistema
de navegação:
(Consulte o "Manual do Proprietá -
rio do Sistema de Navegação e
Multimédia”.)
nOrientação do destino
Exibido quando o sistema de nave -
gação estiver na orientação de iti -
nerário. Quando se aproximar de
um cruzamento, será exibida uma
seta a indicar a direção sugerida da
viagem.
nNome da rua
Dependendo da situação, serão
exibidos os nomes das ruas do cru-
zamento que se aproxima.
nBússola (Mostrador projetado)
Apresenta a trajetória do itinerário.
nVisualização do nome de rua (veí -
culos com sistema de navegação)
Dependendo da situação, tal como
quando não estiver disponível nenhuma
informação nos dados do mapa, etc., os
nomes de rua de um cruzamento,
podem não ser exibidas.
Apresenta o estado operacional
dos seguintes itens:
 LTA (Apoio ao reconhecimento
do traçado da faixa de rodagem)
( P.287)
 Controlo dinâmico da veloci-
dade de cruzeiro com radar em
Indicador do Sistema
Híbrido/Conta-rota -
ções/Temperatura exteriorSistema de navegação asso-
ciado à área do mostrador

(Se equipado)
Área de visualização do
estado dos sistemas de
apoio à condução

121
2
2-1. Agrupamento de instrumentos
Informação e indicadores do estado do veículo
toda a gama de velocidades
( P.297)
 PCS (Sistema de Pré-Colisão)
( P.275)
 Função de Travagem de Apoio
ao Estacionamento (objetos
estáticos) (Se equipado)
( P.348)
 Sensor Toyota de assistência ao
estacionamento (Se equipado)
( P.326)
 Controlo de Aceleração
Repentina ( P.223)
 Sistema de Sobreposição de
Travagem ( P.223)
Os detalhes do conteúdo são os mesmos
que os apresentados no mostrador de
informações múltiplas. Para mais infor -
mação, consulte a explicação de cada
sistema.
Apresenta os seguintes ícones e
mensagens associados ao mostra-
dor de informações múltiplas:
: Ícone de aviso principal
Visualizado quando aparecer uma
mensagem de aviso no mostrador de
informações múltiplas. ( P.485)
: Ícone de informação
Visualizado quando aparecer uma
sugestão/conselho/pop-up no mostra -
dor de informações múltiplas. ( P.116)
Dependendo da situação, será exi-
bido o seguinte:
nAviso/Mensagem
Dependendo da situação, será exi-
bida uma mensagem de aviso ou
outra mensagem. 
Mensagem de aviso
Podem ser exibidas determinadas
mensagens de aviso.
 Mostradores pop-up
Quando o sistema de assistência de
condução entrar em funcionamento,
algumas das informações exibidas no
mostrador de informações múltiplas
serão exibidas no mostrador projetado
como mostrador pop-up.
nEstado do sistema mãos-livres
Apresentado quando acionar o sis -
tema mãos-livres.
(Consulte “Manual do Proprietário
do Sistema de Navegação e Multi -
média”.)
nEstado de funcionamento do
sistema áudio
Apresentado quando acionar o sis -
tema áudio.
(Consulte “Manual do Proprietário
do Sistema de Navegação e Multi -
média”.)
nMostrador pop-up
Dependendo do mostrador, o item
exibido na área de visualização da
mensagem pode ficar temporaria -
mente indisponível. O item desapa-
rece quando o mostrador pop-up
desaparecer.
Ícones /

Área de visualização da
mensagem

1222-1. Agrupamento de instrumentos
Ecrã do sistema áudio
Mostrador de informações múlti -
plas Interruptores de controlo dos
medidores.
nEcrã do sistema áudio
Sistema áudio sem função de
navegação
1 Pressione a tecla “MENU”.
2 Selecione “Info” no ecrã “Menu”.

Se for exibido outro ecrã que não o “Moni-
tor de Energia”, selecione “Energia”.

Sistema áudio com função de
navegação
1 Pressione a tecla “MENU”.
2 Selecione “Info” no ecrã “Menu”.
3 Selecione “ECO” no ecrã “Infor-
mation”.
Se for exibido outro ecrã que não o
“Monitor Energy” (Monitor de Energia),
selecione “Energy”(Energia).
Ecrã de 12.3"
1 Selecione no ecrã Toyota
multi-funções ( P.370).
2 Selecione “Energy”.
Também é possível alterar a posição
do ecrã selecionando a informação pre-
tendida em ecrã total.
Monitor de energia/
ecrã de consumo
Pode visualizar o estado do
sistema híbrido no mostrador
de informações múltiplas e no
ecrã do sistema áudio.
Veículos com ecrã de 12.3”: O
monitor de energia ou o ecrã
de consumo podem ser visua -
lizados e acionados no ecrã
Toyota multi-funções.
Componentes do sistema
Monitor de energia
Quando a fonte de alimentação do veículo é o motor elétrico (motor de tração)
(Exemplo: ecrã de 8")

123
2
2-1. Agrupamento de instrumentos
Informação e indicadores do estado do veículo

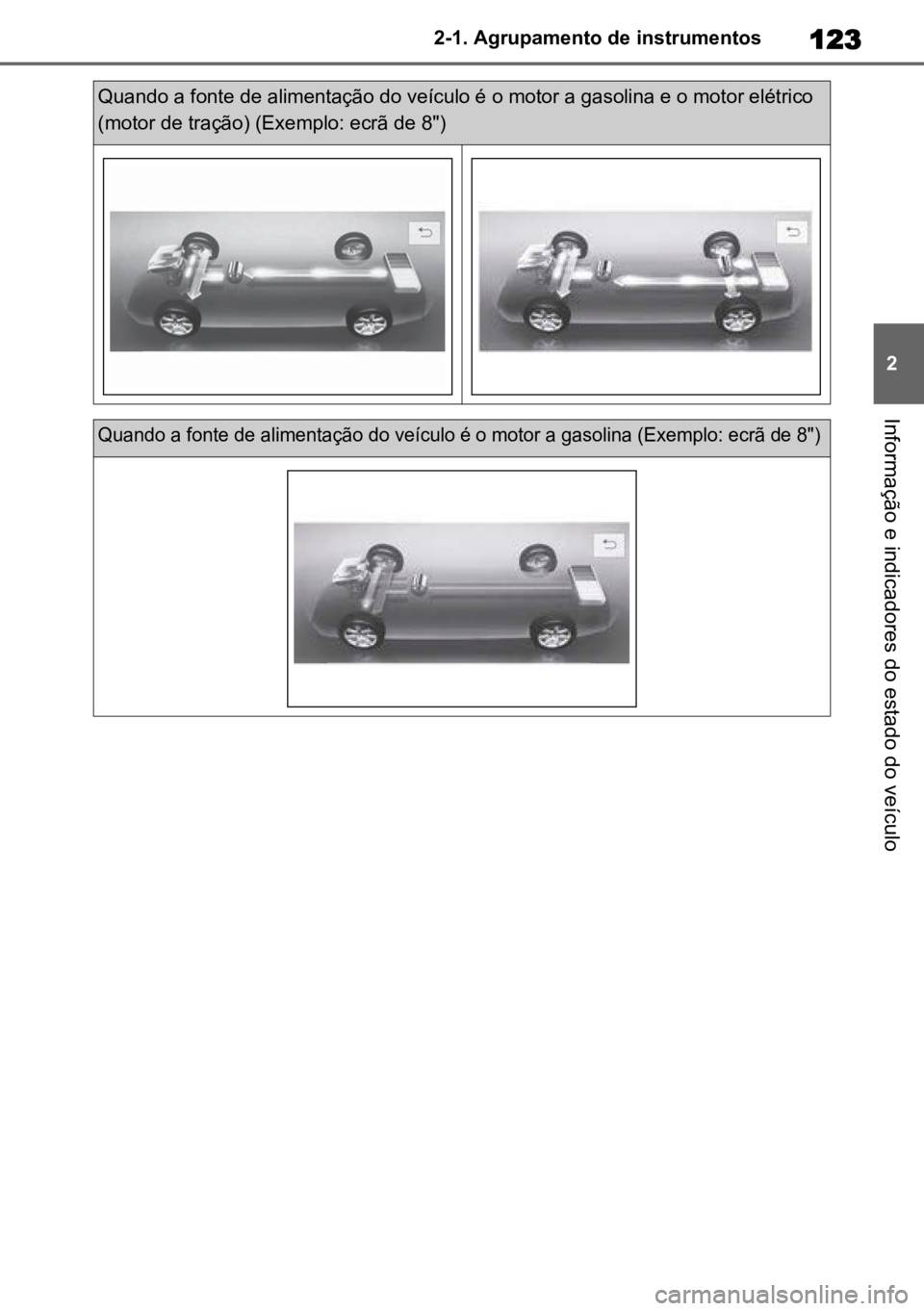

Quando a fonte de alimentação do veículo é o motor a gasolina e o motor elétrico
(motor de tração) (Exemplo: ecrã de 8")

Quando a fonte de alimentação do veículo é o motor a gasolina (Exemplo: ecrã de 8")

1242-1. Agrupamento de instrumentos

Estas imagens são apenas exemplos e podem diferir ligeiramente das condições reais.

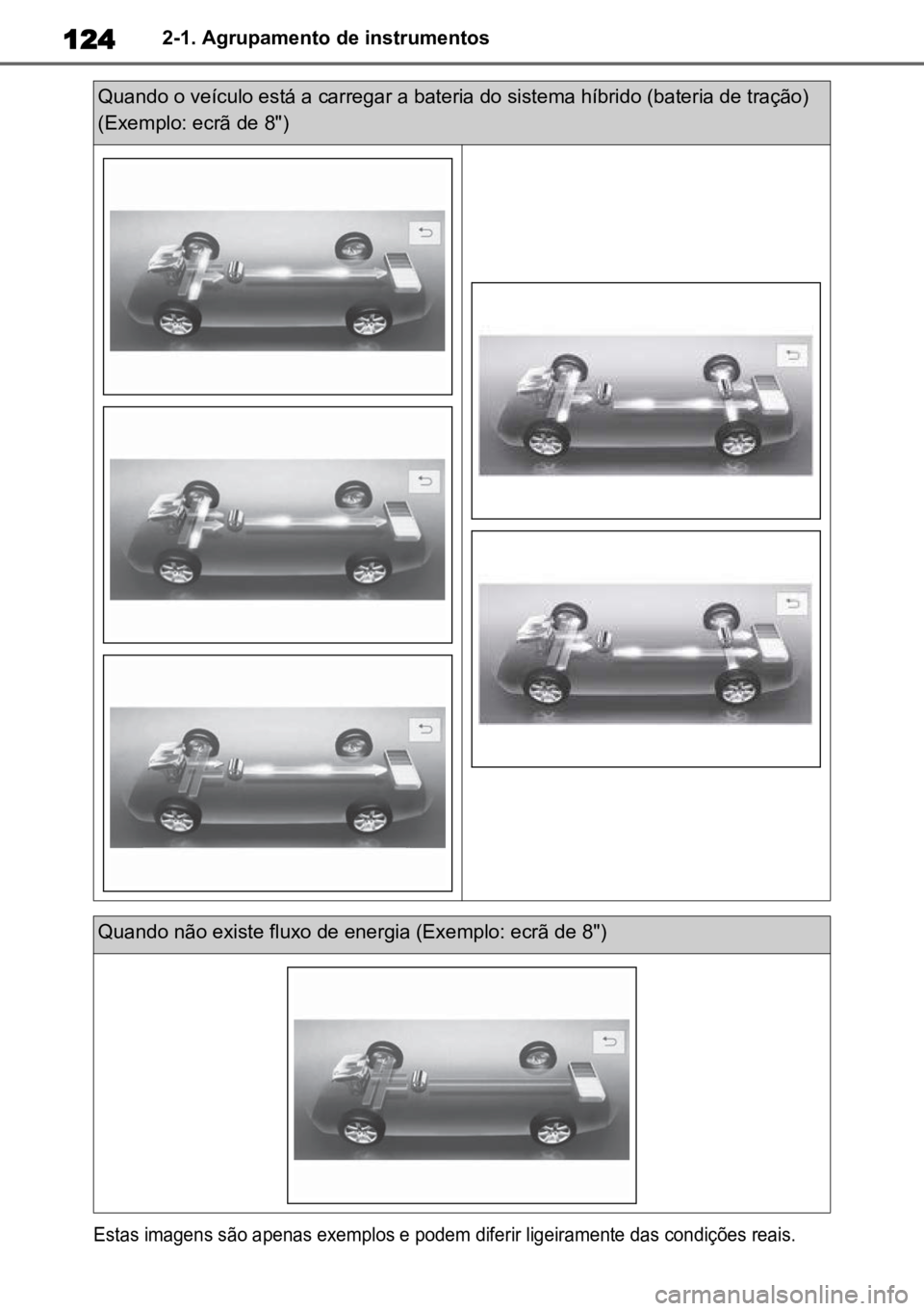

Quando o veículo está a carregar a bateria do sistema híbrido (bateria de tração)
(Exemplo: ecrã de 8")
Quando não existe fluxo de energia (Exemplo: ecrã de 8")

125
2
2-1. Agrupamento de instrumentos
Informação e indicadores do estado do veículo
Estado da bateria do sistema
híbrido (Exemplo: ecrã de 8")
Baixo
CheioEstas imagens são apenas exemplos e
podem diferir ligeiramente das condi-
ções atuais.
nMostrador de informações
múltiplas
1 Pressione ou no inter -
ruptor de controlo dos medido -
res para selecionar .

2 Pressione ou no inter -
ruptor de controlo dos medidores
para selecionar o mostrador do
monitor de energia.

Quando a fonte de alimentação do veículo é o motor elétrico (motor de tração)
Quando a fonte de alimentação do veículo é o motor a gasolina e o motor elétrico
(motor de tração)

1262-1. Agrupamento de instrumentos

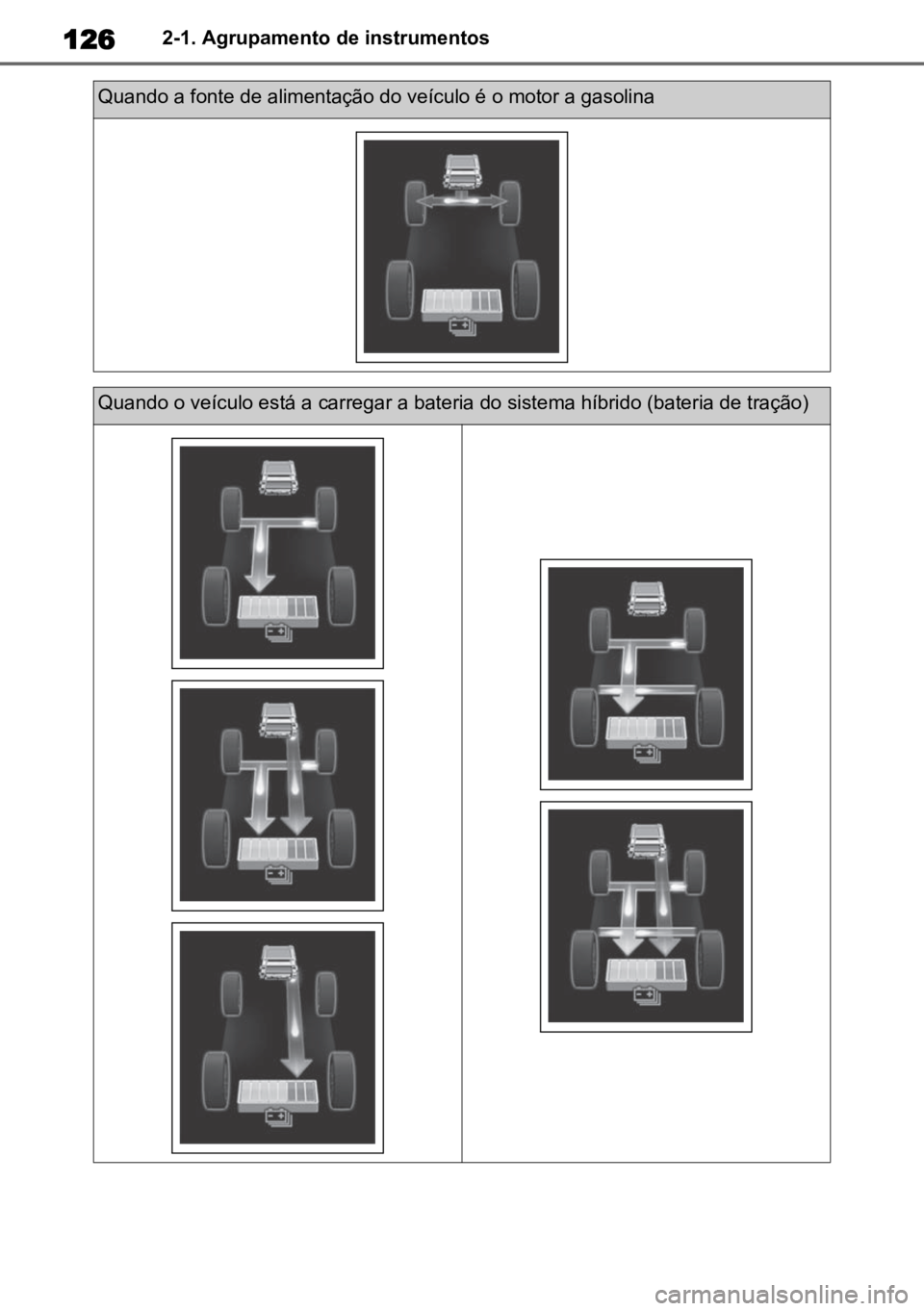

Quando a fonte de alimentação do veículo é o motor a gasolina
Quando o veículo está a carregar a bateria do sistema híbrido (bateria de tração)

127
2
2-1. Agrupamento de instrumentos
Informação e indicadores do estado do veículo
Estas imagens são apenas exemplos e podem diferir ligeiramente das condições reais.

Estado da bateria do sistema
híbrido (bateria de tração)
Baixo
Cheio
Estas imagens são apenas exemplos e
podem diferir ligeiramente das condi-
ções reais.
nInformação de viagem
Sistema áudio sem função de
navegação
1 Pressione a tecla “MENU”.
2 Selecione “Info” no ecrã “Menu”.
Se for apresentado outro ecrã que não
o “Trip information”, selecione “Trip
information”.
Sistema áudio com função de
navegação
1 Pressione a tecla “MENU”.
2 Selecione “Info” no ecrã “Menu”.
3 Selecione “ECO” no ecrã “Infor-
mation”.
Se for apresentado outro ecrã que não
o “Trip information”, selecione “Trip
information”.
Ecrã de 12.3"
1 Selecione no ecrã Toyota
multi-funções ( P.370).
2 Selecione “Trip Info.”.
Também é possível alterar a posição
do ecrã também selecionando a infor -
mação pretendida em ecrã total.
Redefinir a informação de con -
sumo
Quando não existe fluxo de energia
Consumo

1282-1. Agrupamento de instrumentos
Consumo de combustível nos
últimos 15 minutos
Consumo instantâneo de com-
bustível
Energia regenerada nos últi -
mos 15 minutos
Um símbolo representa 50 Wh. São
exibidos até 5 símbolos.
Média da velocidade do veículo
desde que o sistema híbrido
entrou em funcionamento.
Tempo decorrido desde que o
sistema híbrido entrou em fun -
cionamento.
Autonomia de condução
A média de consumo de combustível é
dividida por cores entre médias anterio -
res e média de consumo desde a
última atualização. Utilize esta média
de consumo de combustível como uma
referência
.
Esta imagem é apenas um exemplo e
pode diferir ligeiramente das condições
reais.
nHistórico
Sistema áudio sem função de
navegação
1 Pressione a tecla “MENU”.
2 Selecione “Info” no ecrã “Menu”.

Se for apresentado outro ecrã que não
o “History”, selecione “History”
.

Sistema áudio com função de
navegação
1 Pressione a tecla “MENU”.
2 Selecione “Info” no ecrã “Menu”.
3 Selecione “ECO” no ecrã “Infor-
mation”.

Se for apresentado outro ecrã que não
o “History”, selecione “History”
.

Ecrã de 12.3"
1 Selecione no ecrã Toyota
multi-funções ( P.370).
2 Selecione “History”.
Também é possível alterar a posição
do ecrã selecionando a informação pre-
tendida em ecrã total.
Melhor consumo de combustível
registado
Último consumo de combustível
Registo do consumo de com-
bustível anterior
Redefinir os dados do histórico
Atualizar os dados de consumo
de combustível mais recentes
O histórico da média de consumo de
combustível está dividido por cores
entre médias anteriores e média de
consumo desde a última atualização.
Utilize a média do consumo de com -
bustível exibida como referência
.
Esta imagem é apenas um exemplo e
pode diferir ligeiramente das condições
reais.
nAtualizar os dados do histórico
Atualize o consumo de combustível
mais recente selecionando “Update”
para voltar a medir o consumo instantâ-
neo de combustível.
nReiniciar os dados
É possível elimintar os dados de con-
