3474-4. Utilização dos sistemas de apoio à condução

gem continuar a aparecer mesmo
depois de limpar o sensor ou se for
apresentada apesar do sensor nunca
ter estado sujo, leve o seu veículo a
um concessionário Toyota autorizado,
reparador Toyota autorizado ou a qual -
quer reparador da sua confiança para
que este proceda a uma inspeção.

lUm sensor pode estar congelado.
Assim que o gelo derreter, o sistema
retoma o seu funcionamento normal.
lA água pode estar a fluir continua -
mente sobre a superfície do sensor,
tal como em situações de chuva
intensa. Quando o sistema determinar
que esta situação é normal, retoma o
seu funcionamento normal.
nSe o terminal da bateria de 12 volts
foi desconectado e conectado
novamente
Este sistema tem de ser inicializado.
Para inicializar o sistema, conduza o
veículo em linha reta durante 5 segun-
dos ou mais a uma velocidade igual ou
superior a 35 km/h .

348
4
4-4. Utilização dos sistemas de apoio à condução
Modo de condução EV
*: Se equipado
Esta função é ativada em situações tais como as que se seguem quando
um objeto for detetado na direção da trajetória do veículo.
nQuando circular a baixas velocidades e o pedal do travão não esti -
ver a ser pressionado, ou for pressionado tardiamente
Função de Travagem de Apoio ao estacionamento
(objetos estáticos)
*
Se os sensores detetarem um objeto estático, tal como um muro, na
direção da trajetória do veículo e se o sistema determinar que pode
ocorrer uma colisão devido a um movimento súbito do veículo para
a frente por utilização inadvertida do pedal do acelerador, ou se o
veículo se mover numa direção não pretendida devido a uma
mudança de velocidade inadvertida e errada, ou quando estiver a
estacionar ou a circular a baixa velocidade, o sistema entra em fun-
cionamento para diminuir o impacto com o objeto estático detetado
e reduzir os danos daí resultantes.
Exemplos da função

3494-4. Utilização dos sistemas de apoio à condução
nQuando pressionar demasiado o pedal do acelerador
nQuando o veículo se move numa direção que não é a pretendida
devido ao engrenamento inadvertido de uma velocidade errada
Sensores dos cantos da frente
Sensores centrais da frente
Sensores dos cantos traseiros
Sensores centrais traseiros
Tipos de sensores
AVISO
nPara garantir o bom funciona -
mento do sistema
P.326

350
4
4-4. Utilização dos sistemas de apoio à condução
Modo de condução EV
nA função de travagem de apoio ao
estacionamento (objetos estáti -
cos) entra em funcionamento
quando
A função entra em funcionamento
quando o indicador PKSB OFF não esti -
ver aceso nem a piscar ( P.100, 102) e
as condições que se seguem estiverem
reunidas:
lControlo de restrição da potência do
sistema híbrido
• A travagem de apoio ao estaciona -
mento está ativada.
• A velocidade do veículo é igual ou inferior a 15 km/h.
• Existe um objeto estático na direção de circulação do veículo a uma dis-
tância de 2 a 4 metros.
• A travagem de apoio ao estaciona -
mento determina que é necessário
aplicar uma força de travagem acima
do normal para evitar uma colisão.
lControlo de travagem
• O controlo de restrição da potência do sistema híbrido está em funciona -
mento.
• A travagem de apoio ao estaciona -
mento determina que é necessário
travar imediatamente para evitar uma
colisão.
nA travagem de apoio ao estaciona -
mento (objetos estáticos) é desati -
vada quando
A função é desativada quando ocorrer
uma das seguintes condições:
lControlo de restrição da potência do
sistema híbrido
• A travagem de apoio ao estaciona -
mento está desativada.
• O sistema determina que é possível evitar uma colisão com a aplicação da
força de travagem normal.
• O objeto estático não está a uma dis -
tância aproximada de 2 a 4 metros do
veículo nem na direção da trajetória
do veículo.
lControlo de travagem
• A travagem de apoio ao estaciona -
mento está desativada.
• Decorreram aproximadamente 2 segundos desde que o veículo foi
parado pelo controlo de travagem.
• O pedal do travão foi pressionado depois do veículo ter sido parado pelo
controlo de travagem.
• O objeto estático não está a uma dis -
tância aproximada de 2 a 4 metros do
veículo nem na direção da trajetória
do veículo.
nAlcance da deteção da travagem de
apoio ao estacionamento (objetos
estáticos)
O alcance de deteção da travagem de
apoio ao estacionamento (objetos está -
ticos) é diferente do alcance de deteção
sensor Toyota de assistência ao esta -
cionamento. ( P.332) Sendo assim,
mesmo que o sensor Toyota de assis -
tência ao estacionamento detete um
obstáculo e forneça um aviso, a trava-
gem de apoio ao estacionamento (obje -
tos estáticos) pode não entrar em
funcionamento.
nSituações nas quais o sistema
pode não funcionar devidamente
 P.326
nSituações nas quais o sistema
pode entrar em funcionamento
mesmo que não haja possibilidade
de colisão
 P.326
AVISO
nSe a função da Travagem de
Apoio ao Estacionamento (obje -
tos estáticos) entrar em funcio -
namento desnecessariamente,
tal como cruzamento via férrea
 P.346
n
Notas para quando lavar o veículo

 P.328

3514-4. Utilização dos sistemas de apoio à condução
*: Se equipado
Esta função atua em situações tais
como as que se seguem e caso
seja detetado um veículo na sua
trajetória.
nQuando fizer marcha-atrás,
um veículo se estiver a aproxi-
mar e o pedal do travão não
estiver a ser pressionado ou
se for pressionado dema -
siado tarde
 P.323
nA travagem de apoio ao estaciona -
mento (tráfego traseiro) entra em
funcionamento quando
A função será ativada quando o indica -
dor PKSB OFF não estiver aceso nem a
piscar ( P.100, 102) e as condições
que se seguem estiverem reunidas:
lControlo de restrição da potência do
sistema híbrido
• A travagem de apoio ao estaciona -
mento está ativada.
• A velocidade do veículo é igual ou inferior a 15 km/h.
• Aproximam-se veículos vindos da direita ou esquerda da parte traseira
do seu veículo, a uma velocidade
inferior a 8 km/h, aproximadamente.

• A alavanca das velocidades está em R.

• A travagem de apoio ao estaciona -
mento determina que é necessário
aplicar uma força de travagem acima
do normal para evitar uma colisão
com o veículo que se aproxima.
lControlo de travagem
• O controlo de restrição da potência do sistema híbrido está em funciona -
mento.
• A travagem de apoio ao estaciona -
mento determina que é necessário
fazer uma travagem de emergência
para evitar uma colisão com o veículo
que se aproxima.
nA travagem de apoio ao estaciona -
mento (tráfego traseiro) é desati -
vada quando
A função é desativada quando uma das
Função de Travagem de Apoio ao estacionamento
(tráfego traseiro)
*
Se o sensor de radar traseiro detetar um veículo a aproximar-se
vindo da direita ou da esquerda da parte traseira do seu veículo e o
sistema determinar que existe uma elevada possibilidade de coli -
são, esta função controla a travagem para reduzir a probabilidade
de impacto com o veículo que se aproxima.
Exemplos de funcionamento da função
Tipos de sensores
AVISO
nPara garantir o bom funciona -
mento do sistema
 P.323

3574-4. Utilização dos sistemas de apoio à condução
curva, subidas, arranque, durante a
aceleração, em estradas escorre-
gadias devido a nove ou chuva.
Dessa forma, ajuda a garantir a
manobrabilidade e estabilidade do
veículo.
nVDIM (Gestão integrada da
dinâmica do veículo)
Fornece controle integrado dos sis -
temas ABS, assistência à trava -
gem, TRC, VSC, controlo da
assistência ao arranque em subi-
das e EPS
Ajuda a manter a estabilidade do
veículo ao deslizar em estradas
com superfícies escorregadias,
controlando os travões, a potência
do sistema híbrido e a assistência à
direção.
nSinal de travagem de emer -
gência
Quando os travões são aplicados
de repente, os sinais de perigo pis -
cam automaticamente para alertar
o veículo que circula atrás.
nTravagem para colisão secun -
dária
Quando o sensor do airbag do SRS
deteta uma colisão, os travões e as
luzes de stop são, automatica -
mente, controlados para reduzir a
velocidade do veículo e, dessa
forma, ajudar a reduzir a possibili -
dade de mais danos decorrentes
de uma segunda colisão.
nQuando os sistemas
TRC/VSC/ABS/Controlo de oscila -
ção do atrelado estiverem em fun -
cionamento
A luz do indicador de derrapagem pisca
quando os sistemas TRC/VSC/ABS/
Controlo da oscilação do atrelado esti -
verem em funcionamento.
nDesativar o sistema TRC
Se o veículo ficar preso em lama, suji-
dade ou neve, o sistema TRC pode
reduzir a potência transmitida do sis -
tema híbrido às rodas. Se pressionar
para desligar o sistema, pode ser
mais fácil balançar o veículo para o
libertar.
Para desligar o sistema TRC, prima
rapidamente e liberte o interruptor .
A mensagem “Traction Control Turned
OFF” aparece no mostrador de informa -
ções múltiplas.
Prima novamente o interruptor
para ligar novamente o sistema.
nDesativar os sistemas
TRC/VSC/Controlo de oscilação do
atrelado
Para desligar os sistemas
TRC/VSC/Controlo da oscilação do
atrelado, pressione o interruptor e
mantenha-o premido durante mais de 3
segundos enquanto o veículo estiver
parado.
A luz do indicador VSC OFF acende e a
mensagem “Controlo de tração desli-
gado” é exibida no mostrador de infor -
mações múltiplas.*
Prima novamente o interruptor para
ligar os sistemas.

3594-4. Utilização dos sistemas de apoio à condução
mente a direção durante um longo
período de tempo. Como resultado,
poderá sentir o volante da direção
pesado. Se isso ocorrer, evite a utili -
zação excessiva da direção ou pare o
veículo e desligue o sistema híbrido.
O sistema EPS deve retomar o fun -
cionamento normal no espaço de 10
minutos.
n Reativação automática dos siste-
mas TRC, Controlo de oscilação
do atrelado e VSC
Depois de desligar os sistemas TRC,
Controlo de oscilação do atrelado e
VSC, estes serão automaticamente
reativados nas seguintes situações:
l Quando desligar o interruptor
Power.
l Se apenas desligar o sistema TRC,
este será ativado quando a veloci -
dade do veículo aumentar.
Se desligar ambos os sistemas
TRC e VSC, a reativação automá -
tica não ocorre quando a veloci-
dade do veículo aumentar.
n Condições de funcionamento da
assistência ativa em curva
O sistema entra em funcionamento
nas seguintes situações.
l O TRC/VSC está disponível.
l O condutor está a tentar acelerar
numa curva.
l O sistema determina que o veículo
está a derrapar para o lado exterior.
l O pedal do travão é libertado.
n Condições de funcionamento do
sinal de travagem de emergência
Quando as condições que se seguem
estiverem reunidas, o sinal de trava -
gem de emergência entra em funcio -
namento:
l Os sinais de perigo estão desliga-
dos.
l A velocidade atual do veículo é
superior a 55 km/h.
l O pedal do travão é pressionado de
um modo que o sistema determina
que se trata de uma travagem
súbita.
n Cancelamento automático do
sinal de travagem de emergência
O sinal de travagem de emergência é
cancelado nas seguintes situações: l
Os sinais de perigo são ligados.
l
A partir da desaceleração do veículo,
o sistema determina que não se trata
de uma travagem súbita.
nSe aparecer uma mensagem rela -
cionada com o AWD no mostrador
de informações múltiplas
Faça o seguinte:
l“AWD System Overheated Switching
to 2WD Mode.”: O sistema AWD
entrou em sobreaquecimento. Pare o
veículo num local seguro com o sis-
tema híbrido em funcionamento. Se a
mensagem desaparecer ao fim de
algum tempo não há qualquer pro -
blema. Se a mensagem permanecer,
leve imediatamente o veículo a um
concessionário Toyota autorizado.
l“AWD System Overheated 2WD
Mode Engaged.”: O sistema AWD foi
temporariamente desativado e
alteado para 2WD devido a sobrea -
quecimento. Pare o veículo num local
seguro com o sistema híbrido em fun-
cionamento. Se a mensagem desapa -
recer ao fim de algum tempo, o
sistema AWD é retomado automatica -
mente. Se a mensagem permanecer,
leve imediatamente o veículo a um
concessionário Toyota autorizado.
l“AWD system Malfunction 2WD Mode
Engaged Visit Your Dealer.”: Ocorreu
uma avaria no sistema AWD. Leve
imediatamente o veículo a um con-
cessionário Toyota autorizado.
*: Quando parar o veículo, não desligue
o sistema híbrido até que a mensa -
gem desapareça.
n
Condições de funcionamento da
travagem para colisão secundária

O sistema entra em funcionamento
quando o sensor do airbag do SRS
detetar uma colisão e o veículo esti -
ver em funcionamento. Contudo, o
sistema pode não entrar em funciona -
mento nas seguintes situações:
l A velocidade do veículo é inferior a
10 km/h.
l Os componentes estão danificados.

411
6
6-1. Cuidados e manutenção
Cuidados e manutenção
n
Componentes cromados
Se não for possível remover a sujidade,
limpes os componentes tal como se
segue:

l
Utilize um pano macio embebido numa
solução de, cerca de, 5% de detergente
neutro misturado com água para remo -
ver a sujidade.

l
Enxugue a superfície com um pano
macio e seco para remover qualquer
resquício de humidade.

l
Para remover resquícios de óleo, utilize
lenços humedecidos em álcool ou um
produto similar.

AVISO
n
Quando lavar o veículo
Não aplique água dentro do comparti -
mento do motor. Se o fizer, os componen -
tes elétricos, etc. podem incendiar.

n
Quando limpar o para-brisas
Desligue o interruptor do limpa-vidros.
Se o interruptor do limpa-vidros estiver na
posição “AUTO”, os limpa-vidros podem
inesperadamente entrar em funciona -
mento nas seguintes situações. Conse-
quentemente, pode entalar as mãos ou
poderão ocorrer outros ferimentos graves.
Para além disso, podem ocorrer danos
nas escovas do limpa-vidros.

Off
“AUTO”
l
Quando tocar com a mão na parte
superior do para-brisas onde se encon -
tra o sensor de chuva

l
Quando colocar um pano molhado ou
algo semelhante junto ao sensor de
chuva.

l
Se algo bater contra o para-brisas.

l
Se tocar diretamente no sensor de
chuva ou se algo esbarrar contra o
mesmo.

n
Cuidados a ter com o tubo de escape
Os gases de escape fazem com que o tubo
de escape fique bastante quente.
Quando lavar o veículo, tenha cuidado
para não tocar no tubo de escape até este
ter arrefecido o suficiente, uma vez que
tocar no tubo de escape quente poderá
provocar queimaduras.

n
Precauções com o para-choques tra-
seiro com Monitorização do Ângulo
Morto
Se a pintura do para-choques traseiro
estiver lascada ou riscada, o sistema
pode estar avariado. Se tal acontecer,
consulte um concessionário Toyota autori -
zado, reparador Toyota autorizado ou
qualquer reparador da sua confiança.

ATENÇÃO
n
Para evitar a deterioração da pintura
e a corrosão da carroçaria e dos
componentes (jantes de alumínio,
etc.)

l
Lave o veículo imediatamente nos
seguintes casos:
• Depois de circular junto à costa marí -
tima
• Depois de circular em estradas com sal
• Quando salpicos de alcatrão ou seiva de árvores estiverem presentes na
superfície pintada
• Se insetos mortos, resíduos de insetos ou dejetos de pássaros estiverem pre -
sentes na superfície pintada
• Depois de circular em áreas com muito fumo, fuligem, poeira, poeira ferrosa e
substâncias químicas
• Se o veículo estiver bastante sujo com poeira ou lama

4807-2. No caso de uma emergência
alertar os passageiros do banco traseiro que o(s) respetivo(s) cinto(s) de segurança não
está(ão) apertado(s). Se o(s) cinto(s) de segurança continuar(em) desapertado(s), o
sinal sonoro soa, intermitentemente, durante um certo período de tempo após o veículo
atingir uma determinada velocidade
.

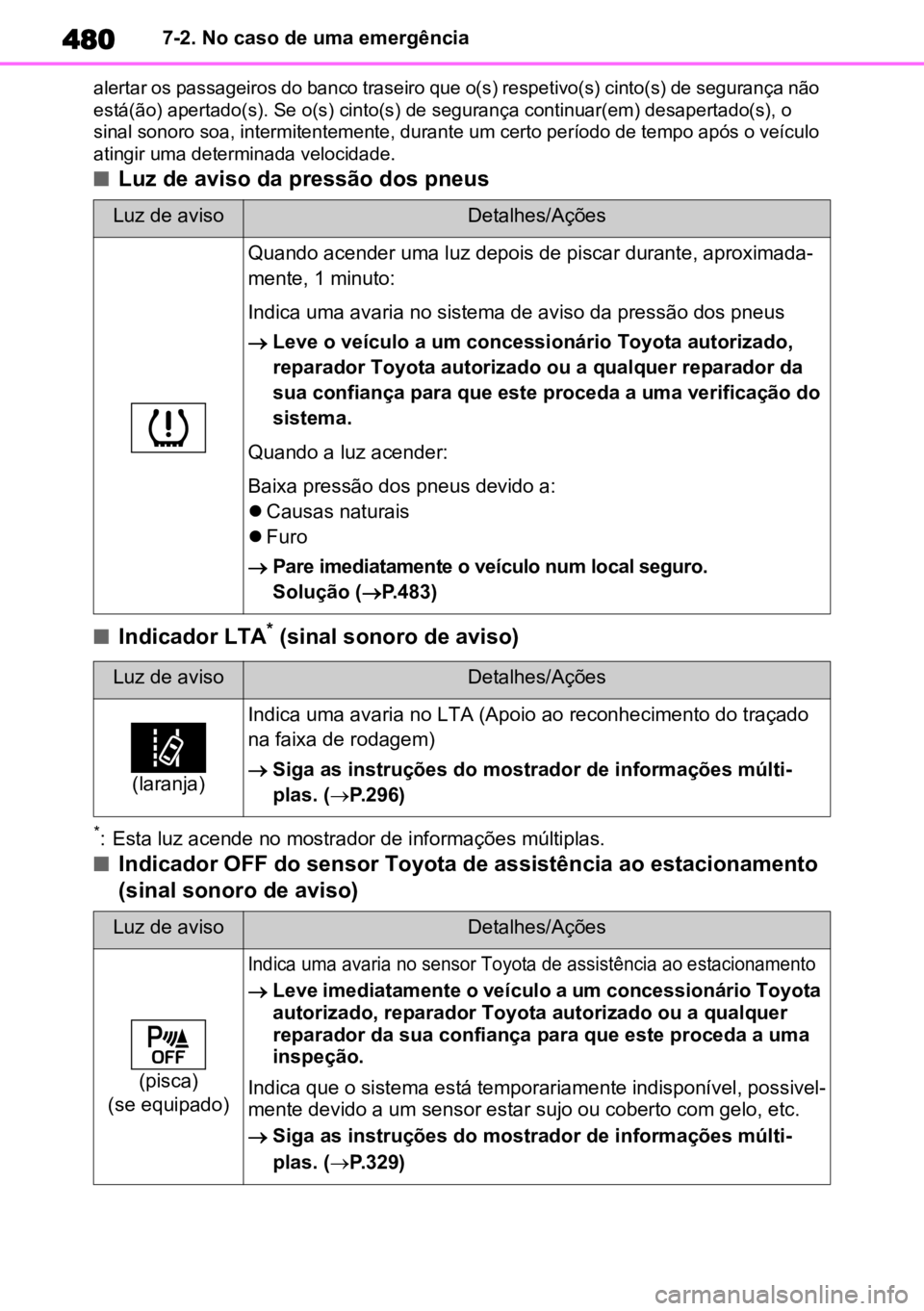

nLuz de aviso da pressão dos pneus
nIndicador LTA* (sinal sonoro de aviso)
*: Esta luz acende no mostrador de informações múltiplas.
nIndicador OFF do sensor Toyota de assistência ao estacionamento
(sinal sonoro de aviso)
Luz de avisoDetalhes/Ações
Quando acender uma luz depois de piscar durante, aproximada -
mente, 1 minuto:
Indica uma avaria no sistema de aviso da pressão dos pneus
 Leve o veículo a um concessionário Toyota autorizado,
reparador Toyota autorizado ou a qualquer reparador da
sua confiança para que este proceda a uma verificação do
sistema.
Quando a luz acender:
Baixa pressão dos pneus devido a:
 Causas naturais
 Furo
 Pare imediatamente o veículo num local seguro.
Solução ( P.483)
Luz de avisoDetalhes/Ações
(laranja)
Indica uma avaria no LTA (Apoio ao reconhecimento do traçado
na faixa de rodagem)
 Siga as instruções do mostrador de informações múlti -
plas. ( P.296)
Luz de avisoDetalhes/Ações
(pisca)
(se equipado)

Indica uma avaria no sensor Toyota de assistência ao estacionamento

 Leve imediatamente o veículo a um concessionário Toyota
autorizado, reparador Toyota autorizado ou a qualquer
reparador da sua confiança para que este proceda a uma
inspeção.
Indica que o sistema está temporariamente indisponível, possivel -
mente devido a um sensor estar sujo ou coberto com gelo, etc.
 Siga as instruções do mostrador de informações múlti -
plas. ( P.329)

481
7
7-2. No caso de uma emergência
Quando surge uma avaria

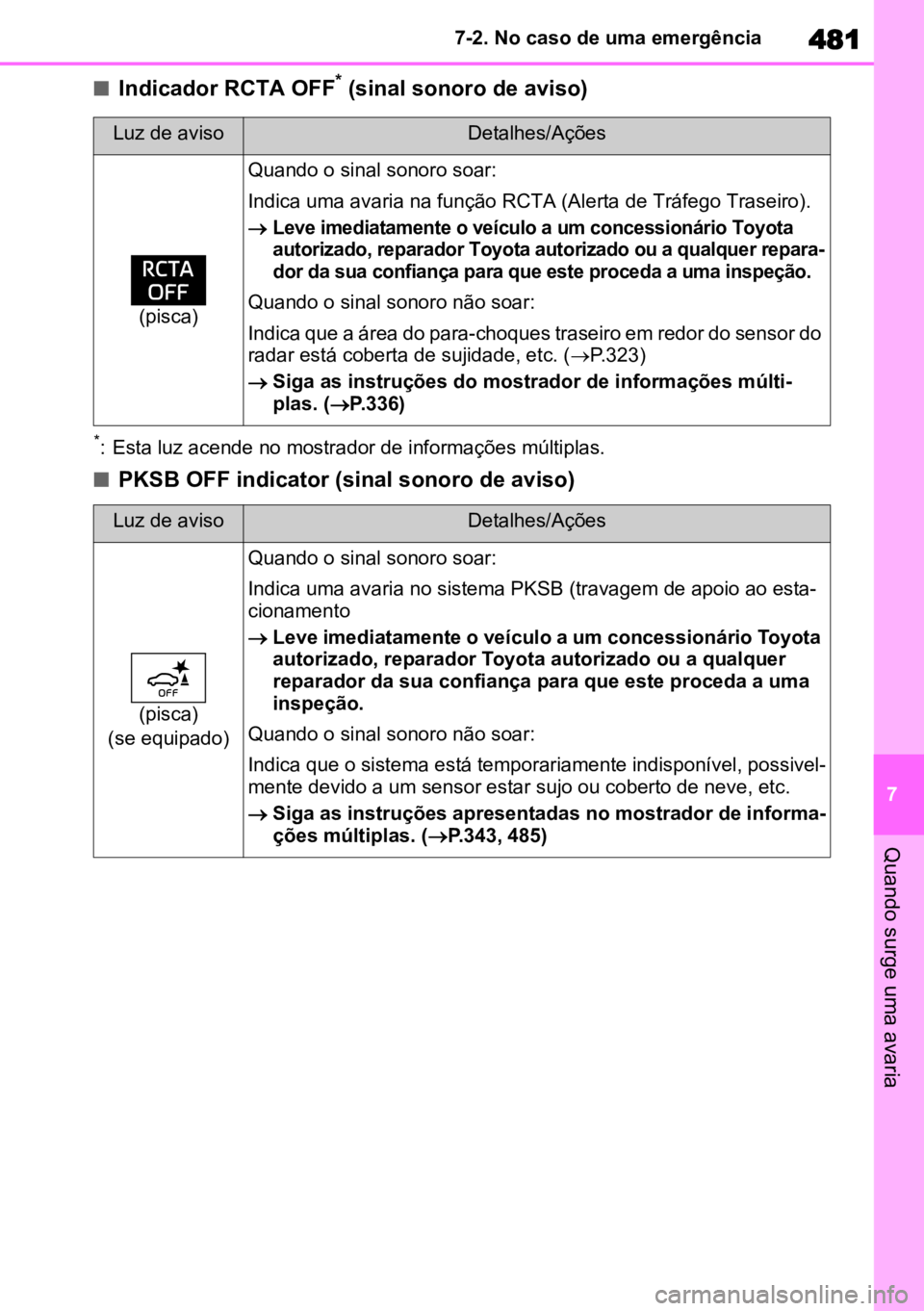

nIndicador RCTA OFF* (sinal sonoro de aviso)
*: Esta luz acende no mostrador de informações múltiplas.
nPKSB OFF indicator (sinal sonoro de aviso)
Luz de avisoDetalhes/Ações
(pisca)
Quando o sinal sonoro soar:
Indica uma avaria na função RCTA (Alerta de Tráfego Traseiro).

 Leve imediatamente o veículo a um concessionário Toyota
autorizado, reparador Toyota autorizado ou a qualquer repara -
dor da sua confiança para que este proceda a uma inspeção.

Quando o sinal sonoro não soar:
Indica que a área do para-choques traseiro em redor do sensor do
radar está coberta de sujidade, etc. ( P.323)
 Siga as instruções do mostrador de informações múlti -
plas. ( P.336)
Luz de avisoDetalhes/Ações
(pisca)
(se equipado)
Quando o sinal sonoro soar:
Indica uma avaria no sistema PKSB (travagem de apoio ao esta-
cionamento
 Leve imediatamente o veículo a um concessionário Toyota
autorizado, reparador Toyota autorizado ou a qualquer
reparador da sua confiança para que este proceda a uma
inspeção.
Quando o sinal sonoro não soar:
Indica que o sistema está temporariamente indisponível, possivel -
mente devido a um sensor estar sujo ou coberto de neve, etc.
 Siga as instruções apresentadas no mostrador de informa -
ções múltiplas. ( P.343, 485)
