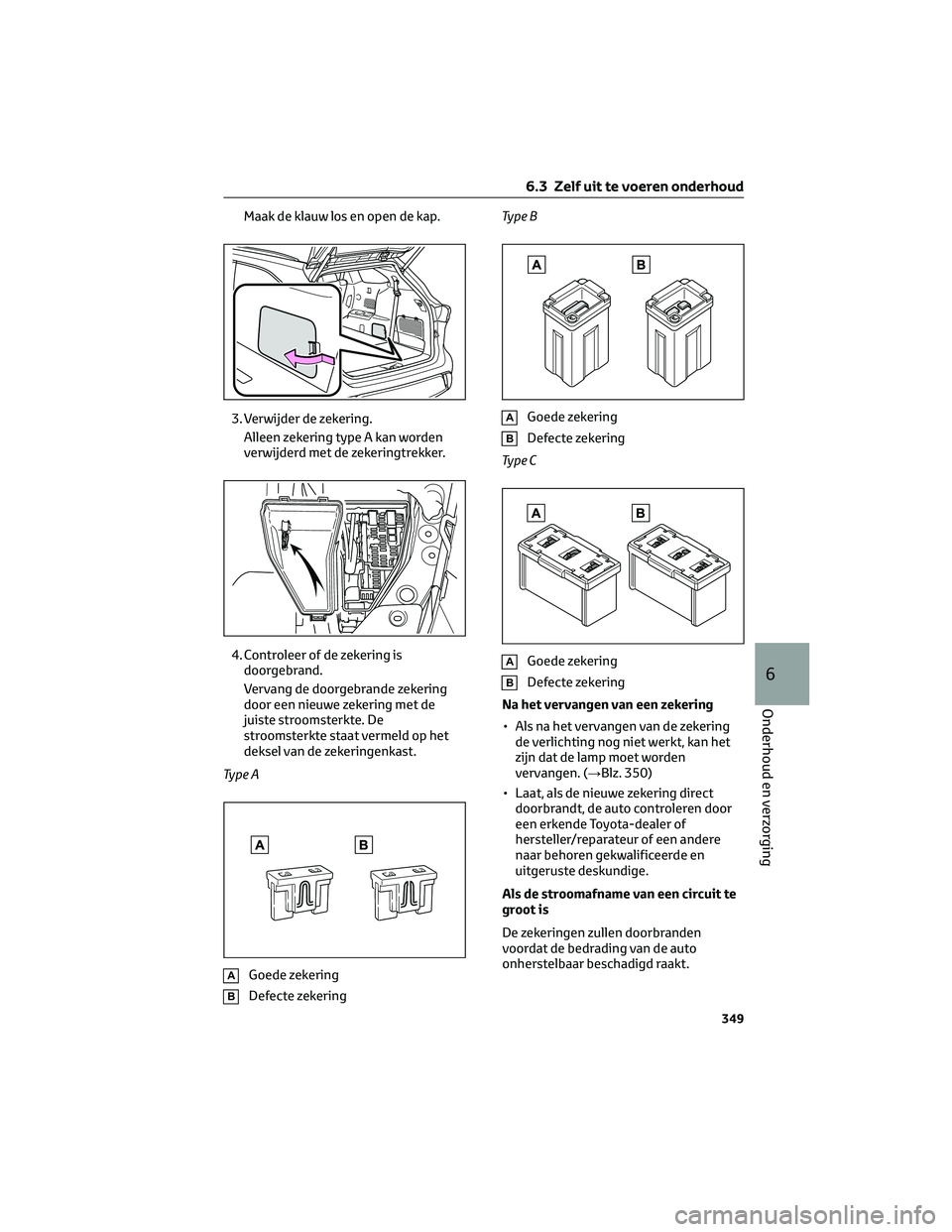

Maak de klauw los en open de kap.
3. Verwijder de zekering.
Alleen zekering type A kan worden
verwijderd met de zekeringtrekker.
4. Controleer of de zekering is
doorgebrand.
Vervang de doorgebrande zekering
door een nieuwe zekering met de
juiste stroomsterkte. De
stroomsterkte staat vermeld op het
deksel van de zekeringenkast.
Ty p e A
AGoede zekering
BDefecte zekeringTy p e B
AGoede zekering
BDefecte zekering
Ty p e C
AGoede zekering
BDefecte zekering
Na het vervangen van een zekering
• Als na het vervangen van de zekering
de verlichting nog niet werkt, kan het
zijn dat de lamp moet worden
vervangen. (→Blz. 350)
• Laat, als de nieuwe zekering direct
doorbrandt, de auto controleren door
een erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige.
Als de stroomafname van een circuit te
groot is
De zekeringen zullen doorbranden
voordat de bedrading van de auto
onherstelbaar beschadigd raakt.
6.3 Zelf uit te voeren onderhoud
349
6
Onderhoud en verzorging

Bij het vervangen van lampen
Toyota raadt u aan om originele
Toyota-producten te gebruiken, die
speciaal voor deze auto ontworpen zijn.
Doordat bepaalde lampen in verbinding
staan met circuits die zijn ontworpen om
overbelasting te voorkomen, kunnen
niet-originele onderdelen of onderdelen
die niet voor deze auto ontworpen zijn
onbruikbaar zijn.
WAARSCHUWING!
Voorkomen van storingen en het
ontstaan van brand
Neem de volgende voorzorgsmaatregelen
in acht. Het niet in acht nemen van de
voorzorgsmaatregelen kan resulteren in
schade aan de auto, brand en ernstig
letsel.
• Monteer nooit een zekering voor een
hogere stroomsterkte dan
aangegeven, of een stukje metaal.
• Gebruik altijd een originele
Toyota-zekering of een
gelijkwaardige zekering. Vervang de
zekering nooit door een stukje draad
of metaal, ook niet tijdelijk.
• Breng geen wijzigingen aan de
zekeringen of de zekeringenkasten
aan.
Zekeringenkast in de buurt van de
vermogensregeleenheid
Controleer en vervang deze zekeringen
niet zelf, omdat in de buurt van de zeke-
ringenkast hoogspanningsbedrading en
hoogspanningsonderdelen aanwezig zijn.
OPMERKING
Voordat u een zekering vervangt
Laat de oorzaak van de te grote
stroomafname zo snel mogelijk
vaststellen en repareren door een
erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
6.3.13 Lampen
U kunt de onderstaande lampen
desgewenst zelf vervangen. Sommige
lampen zijn eenvoudiger te vervangen
dan andere lampen. Aangezien de
onderdelen beschadigd zouden kunnen
raken, raden wij u aan om de vervanging
te laten uitvoeren door een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde
en uitgeruste deskundige.
Voordat u een lamp vervangt
Controleer het vermogen van de defecte
lamp. (→Blz. 413)
Uitschakelen van de hoofdschakelaar
van de elektrisch bedienbare achterklep
(indien aanwezig)
→Blz. 419

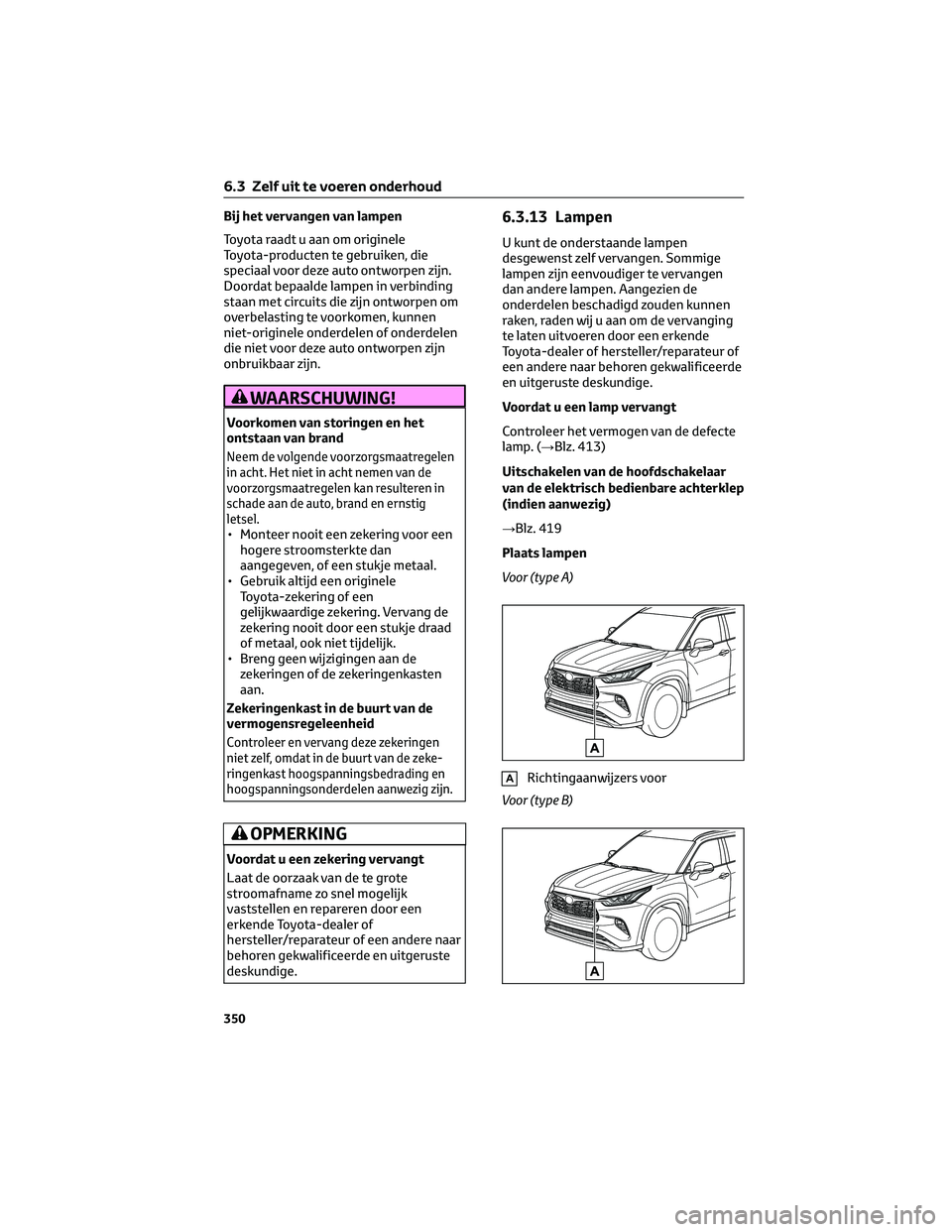

Plaats lampen
Voor (type A)
ARichtingaanwijzers voor
Voor (type B)
6.3 Zelf uit te voeren onderhoud
350

ARichtingaanwijzers voor
Achter
ARichtingaanwijzers achter
BMistachterlichten
CAchteruitrijlichten
DKentekenplaatverlichting
Lampen die vervangen moeten worden
door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
• Dimlicht
• Grootlicht
• Dagrijverlichting/parkeerlichten voor
• Mistlampen voor
• Richtingaanwijzers opzij
• Remlichten/achterlichten
• Achterlichten
• Derde remlicht
• Instapverlichting spiegelvoet (indien
aanwezig)
Ledlampen
De verlichting, behalve de
kentekenplaatverlichting, bestaat uit een
aantal leds. Laat een defecte led
vervangen door een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde
en uitgeruste deskundige.
• Richtingaanwijzers voor
• Richtingaanwijzers achter
• Mistachterlichten• Achteruitrijlichten
• Kentekenplaatverlichting
Condensvorming aan de binnenzijde
van het lampglas
Het tijdelijk beslaan van de binnenzijde
van het koplampglas is normaal. Neem
in de volgende gevallen contact op met
een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige voor meer informatie:
• Als er erg veel condens aan de
binnenzijde van het koplampglas zit.
• Als de binnenzijde van de koplamp nat
is en blijft.
Bij het vervangen van lampen
→Blz. 350
Lampen vervangen
Richtingaanwijzers voor
1. Draai de lamphouder linksom en
verwijder hem.
2. Verwijder de lamp.
6.3 Zelf uit te voeren onderhoud
351
6
Onderhoud en verzorging

3. Plaats een nieuwe lamp en vervolgens
de lamphouder in de lichtunit door de
lamphouder erin te steken en deze
rechtsom te draaien.
Probeer na het plaatsen van de
lamphouder deze voorzichtig heen en
weer te bewegen om te controleren of
hij goed geplaatst is en schakel de
verlichting en richtingaanwijzers in
om visueel te controleren of er geen
licht tussen de lampvoet en de
lichtunit schijnt.

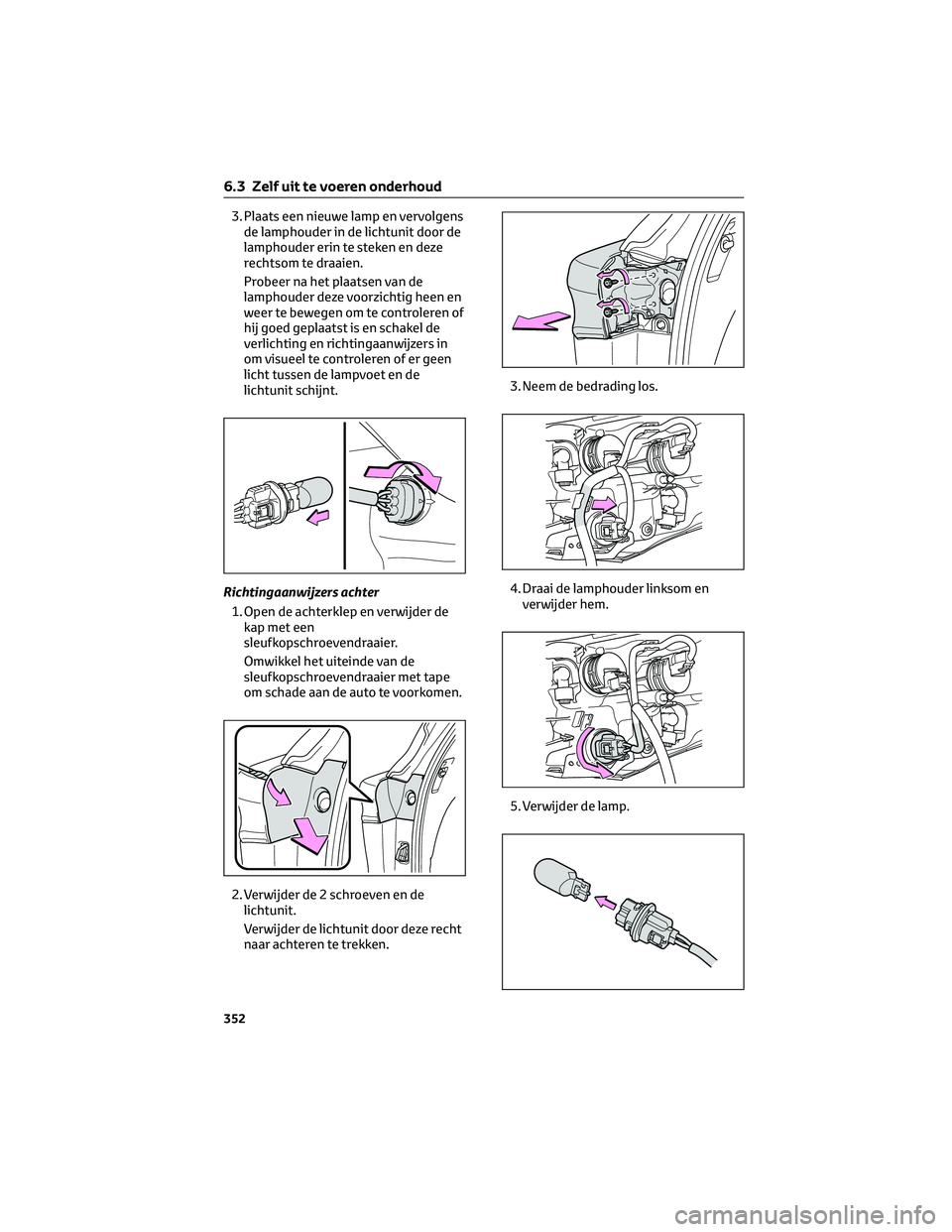

Richtingaanwijzers achter
1. Open de achterklep en verwijder de
kap met een
sleufkopschroevendraaier.
Omwikkel het uiteinde van de
sleufkopschroevendraaier met tape
om schade aan de auto te voorkomen.
2. Verwijder de 2 schroeven en de
lichtunit.
Verwijder de lichtunit door deze recht
naar achteren te trekken.3. Neem de bedrading los.
4. Draai de lamphouder linksom en
verwijder hem.
5. Verwijder de lamp.
6.3 Zelf uit te voeren onderhoud
352

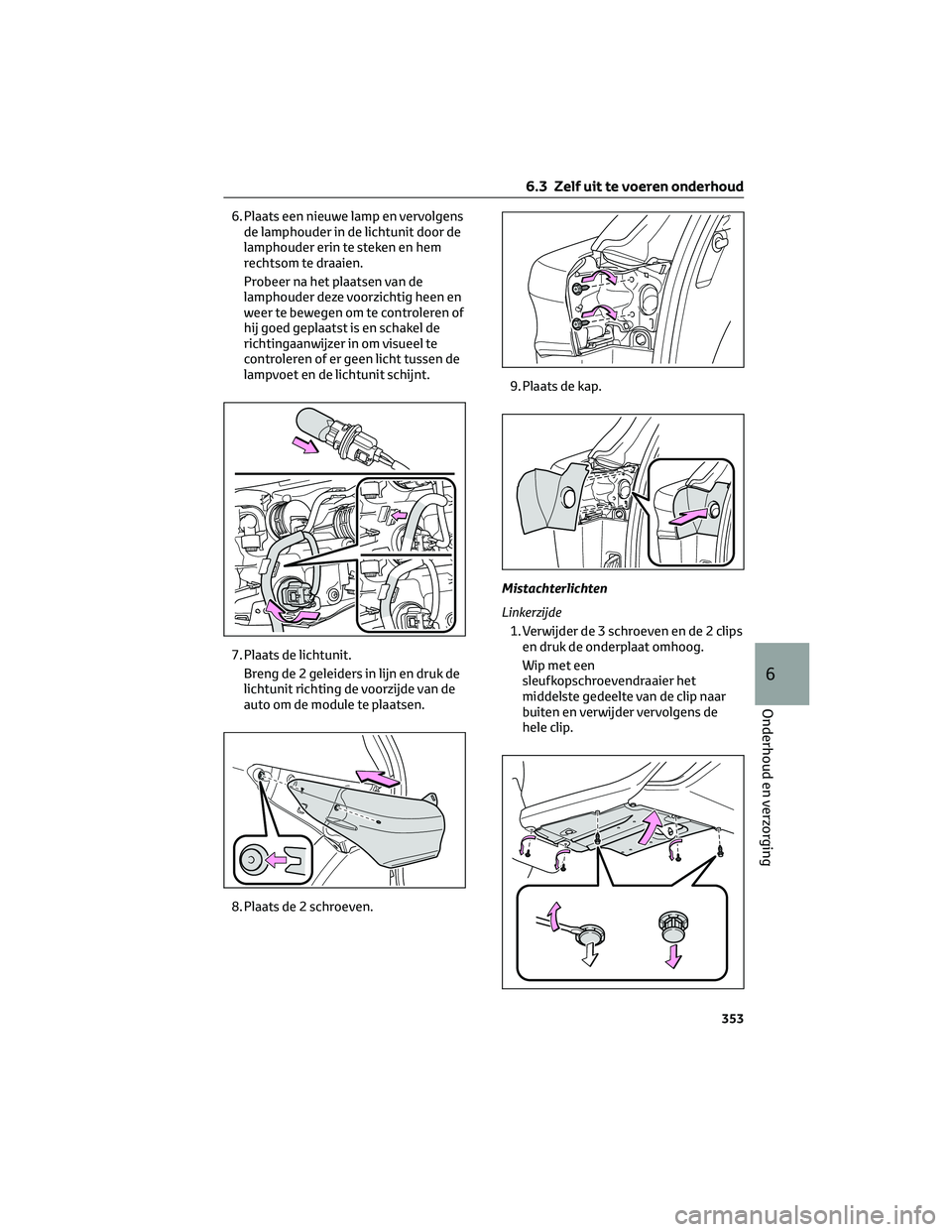

6. Plaats een nieuwe lamp en vervolgens
de lamphouder in de lichtunit door de
lamphouder erin te steken en hem
rechtsom te draaien.
Probeer na het plaatsen van de
lamphouder deze voorzichtig heen en
weer te bewegen om te controleren of
hij goed geplaatst is en schakel de
richtingaanwijzer in om visueel te
controleren of er geen licht tussen de
lampvoet en de lichtunit schijnt.
7. Plaats de lichtunit.
Breng de 2 geleiders in lijn en druk de
lichtunit richting de voorzijde van de
auto om de module te plaatsen.
8. Plaats de 2 schroeven.9. Plaats de kap.
Mistachterlichten
Linkerzijde
1. Verwijder de 3 schroeven en de 2 clips
en druk de onderplaat omhoog.
Wip met een
sleufkopschroevendraaier het
middelste gedeelte van de clip naar
buiten en verwijder vervolgens de
hele clip.
6.3 Zelf uit te voeren onderhoud
353
6
Onderhoud en verzorging

2. Neem de stekker los, terwijl de borglip
wordt ingedrukt.
3. Draai de lamphouder linksom en
verwijder hem.
4. Plaats een nieuwe lamp en vervolgens
de lamphouder in de lichtunit door de
lamphouder erin te steken en hem
rechtsom te draaien en plaats de
stekker.
Probeer na het plaatsen van de
lamphouder en het aansluiten van de
stekker deze voorzichtig heen en weer
te bewegen om te controleren of ze
goed geplaatst zijn en schakel de
verlichting in om visueel te
controleren of er geen licht tussen de
lampvoet en de lichtunit schijnt.5. Plaats de onderplaat met de
3 schroeven en de 2 clips.
Rechterzijde
1. Verwijder de 3 schroeven, 1 bout en
1 clip en trek de onderplaat omlaag.
Wip met een
sleufkopschroevendraaier het
middelste gedeelte van de clip naar
buiten en verwijder vervolgens de
hele clip.
6.3 Zelf uit te voeren onderhoud
354

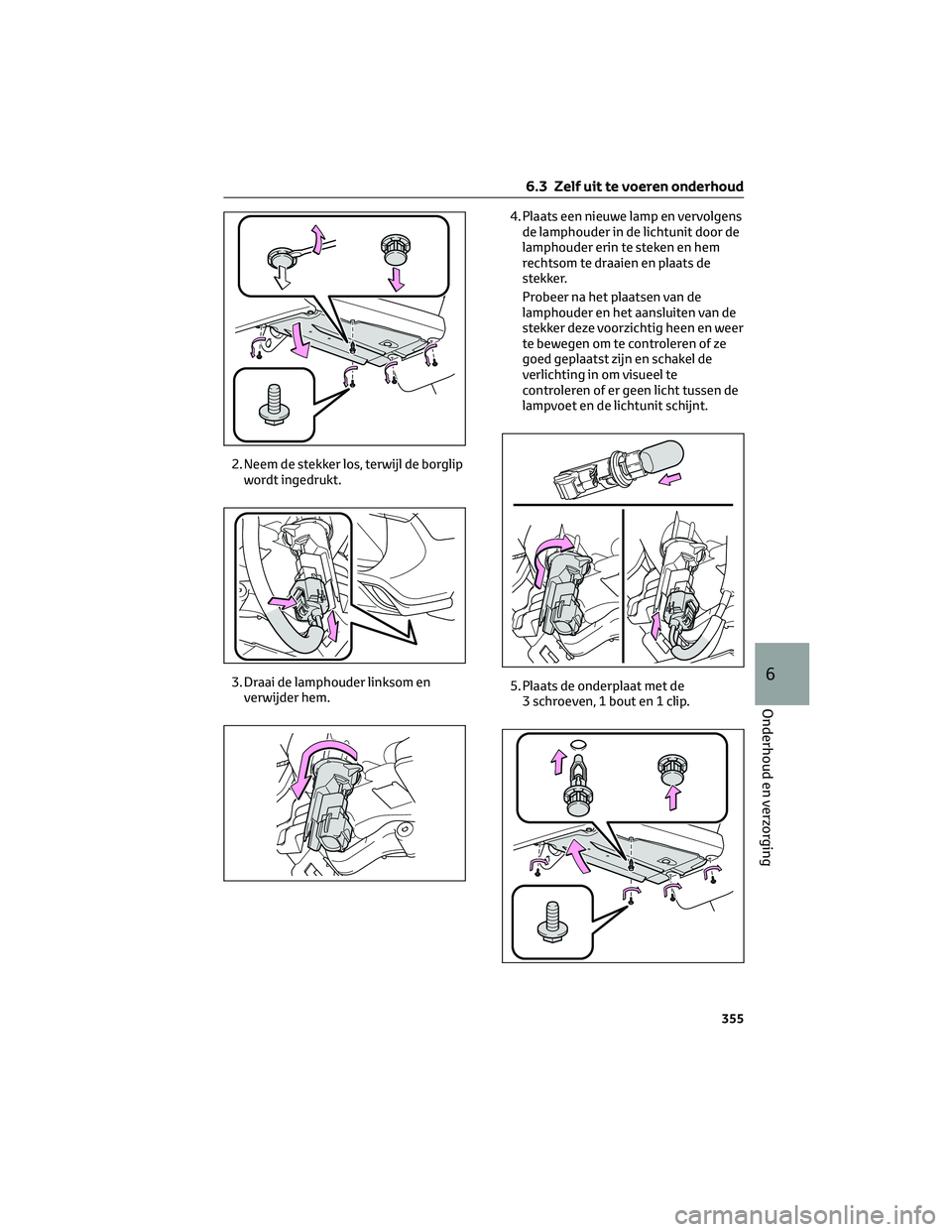

2. Neem de stekker los, terwijl de borglip
wordt ingedrukt.
3. Draai de lamphouder linksom en
verwijder hem.4. Plaats een nieuwe lamp en vervolgens
de lamphouder in de lichtunit door de
lamphouder erin te steken en hem
rechtsom te draaien en plaats de
stekker.
Probeer na het plaatsen van de
lamphouder en het aansluiten van de
stekker deze voorzichtig heen en weer
te bewegen om te controleren of ze
goed geplaatst zijn en schakel de
verlichting in om visueel te
controleren of er geen licht tussen de
lampvoet en de lichtunit schijnt.
5. Plaats de onderplaat met de
3 schroeven, 1 bout en 1 clip.
6.3 Zelf uit te voeren onderhoud
355
6
Onderhoud en verzorging

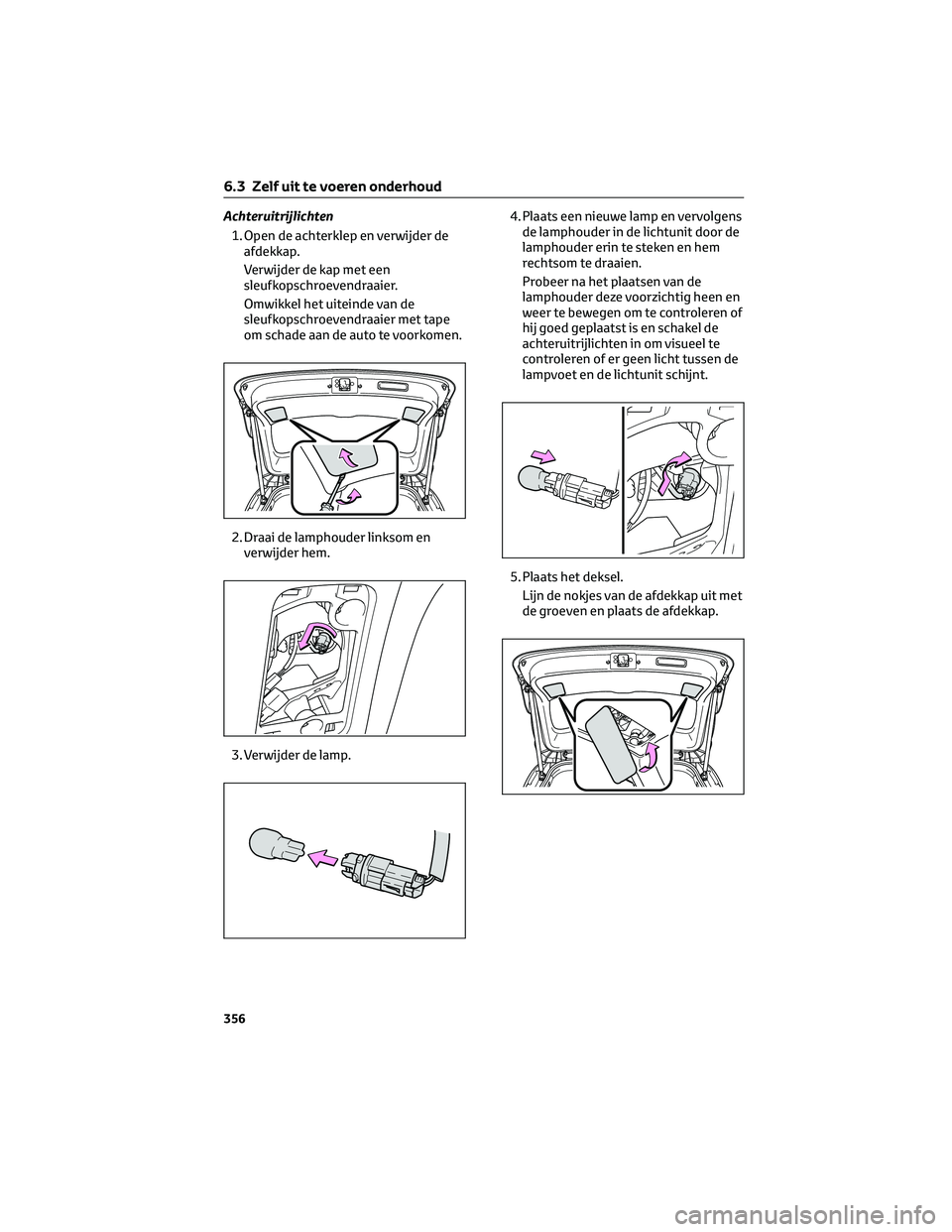

Achteruitrijlichten
1. Open de achterklep en verwijder de
afdekkap.
Verwijder de kap met een
sleufkopschroevendraaier.
Omwikkel het uiteinde van de
sleufkopschroevendraaier met tape
om schade aan de auto te voorkomen.
2. Draai de lamphouder linksom en
verwijder hem.
3. Verwijder de lamp.4. Plaats een nieuwe lamp en vervolgens
de lamphouder in de lichtunit door de
lamphouder erin te steken en hem
rechtsom te draaien.
Probeer na het plaatsen van de
lamphouder deze voorzichtig heen en
weer te bewegen om te controleren of
hij goed geplaatst is en schakel de
achteruitrijlichten in om visueel te
controleren of er geen licht tussen de
lampvoet en de lichtunit schijnt.
5. Plaats het deksel.
Lijn de nokjes van de afdekkap uit met
de groeven en plaats de afdekkap.
6.3 Zelf uit te voeren onderhoud
356

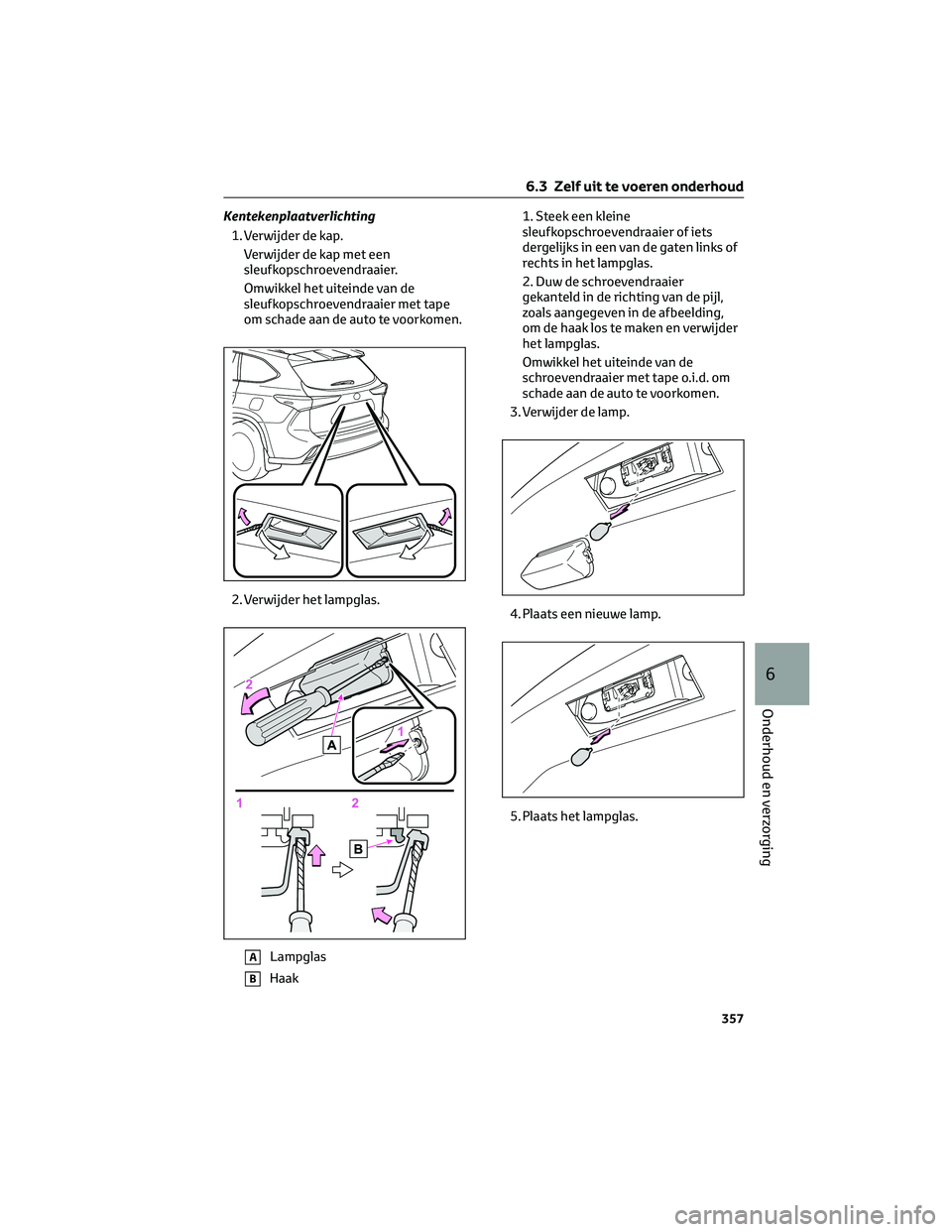

Kentekenplaatverlichting
1. Verwijder de kap.
Verwijder de kap met een
sleufkopschroevendraaier.
Omwikkel het uiteinde van de
sleufkopschroevendraaier met tape
om schade aan de auto te voorkomen.
2. Verwijder het lampglas.
ALampglas
BHaak1. Steek een kleine
sleufkopschroevendraaier of iets
dergelijks in een van de gaten links of
rechts in het lampglas.
2. Duw de schroevendraaier
gekanteld in de richting van de pijl,
zoals aangegeven in de afbeelding,
om de haak los te maken en verwijder
het lampglas.
Omwikkel het uiteinde van de
schroevendraaier met tape o.i.d. om
schade aan de auto te voorkomen.
3. Verwijder de lamp.
4. Plaats een nieuwe lamp.
5. Plaats het lampglas.
6.3 Zelf uit te voeren onderhoud
357
6
Onderhoud en verzorging

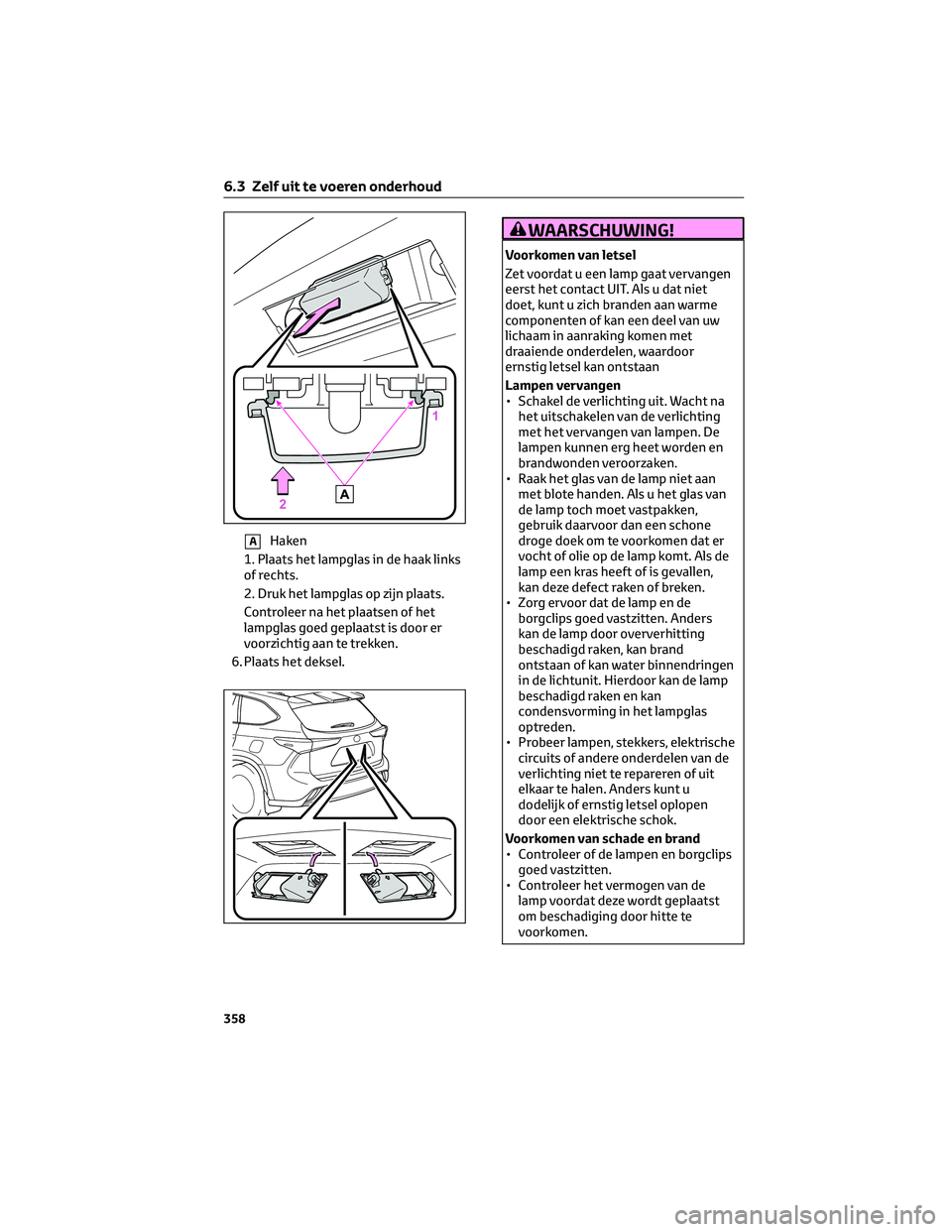

AHaken
1. Plaats het lampglas in de haak links
of rechts.
2. Druk het lampglas op zijn plaats.
Controleer na het plaatsen of het
lampglas goed geplaatst is door er
voorzichtig aan te trekken.
6. Plaats het deksel.
WAARSCHUWING!
Voorkomen van letsel
Zet voordat u een lamp gaat vervangen
eerst het contact UIT. Als u dat niet
doet, kunt u zich branden aan warme
componenten of kan een deel van uw
lichaam in aanraking komen met
draaiende onderdelen, waardoor
ernstig letsel kan ontstaan
Lampen vervangen
• Schakel de verlichting uit. Wacht na
het uitschakelen van de verlichting
met het vervangen van lampen. De
lampen kunnen erg heet worden en
brandwonden veroorzaken.
• Raak het glas van de lamp niet aan
met blote handen. Als u het glas van
de lamp toch moet vastpakken,
gebruik daarvoor dan een schone
droge doek om te voorkomen dat er
vocht of olie op de lamp komt. Als de
lamp een kras heeft of is gevallen,
kan deze defect raken of breken.
• Zorg ervoor dat de lamp en de
borgclips goed vastzitten. Anders
kan de lamp door oververhitting
beschadigd raken, kan brand
ontstaan of kan water binnendringen
in de lichtunit. Hierdoor kan de lamp
beschadigd raken en kan
condensvorming in het lampglas
optreden.
• Probeer lampen, stekkers, elektrische
circuits of andere onderdelen van de
verlichting niet te repareren of uit
elkaar te halen. Anders kunt u
dodelijk of ernstig letsel oplopen
door een elektrische schok.
Voorkomen van schade en brand
• Controleer of de lampen en borgclips
goed vastzitten.
• Controleer het vermogen van de
lamp voordat deze wordt geplaatst
om beschadiging door hitte te
voorkomen.
6.3 Zelf uit te voeren onderhoud
358
