TOYOTA HIGHLANDER 2023 Manual del propietario (in Spanish)

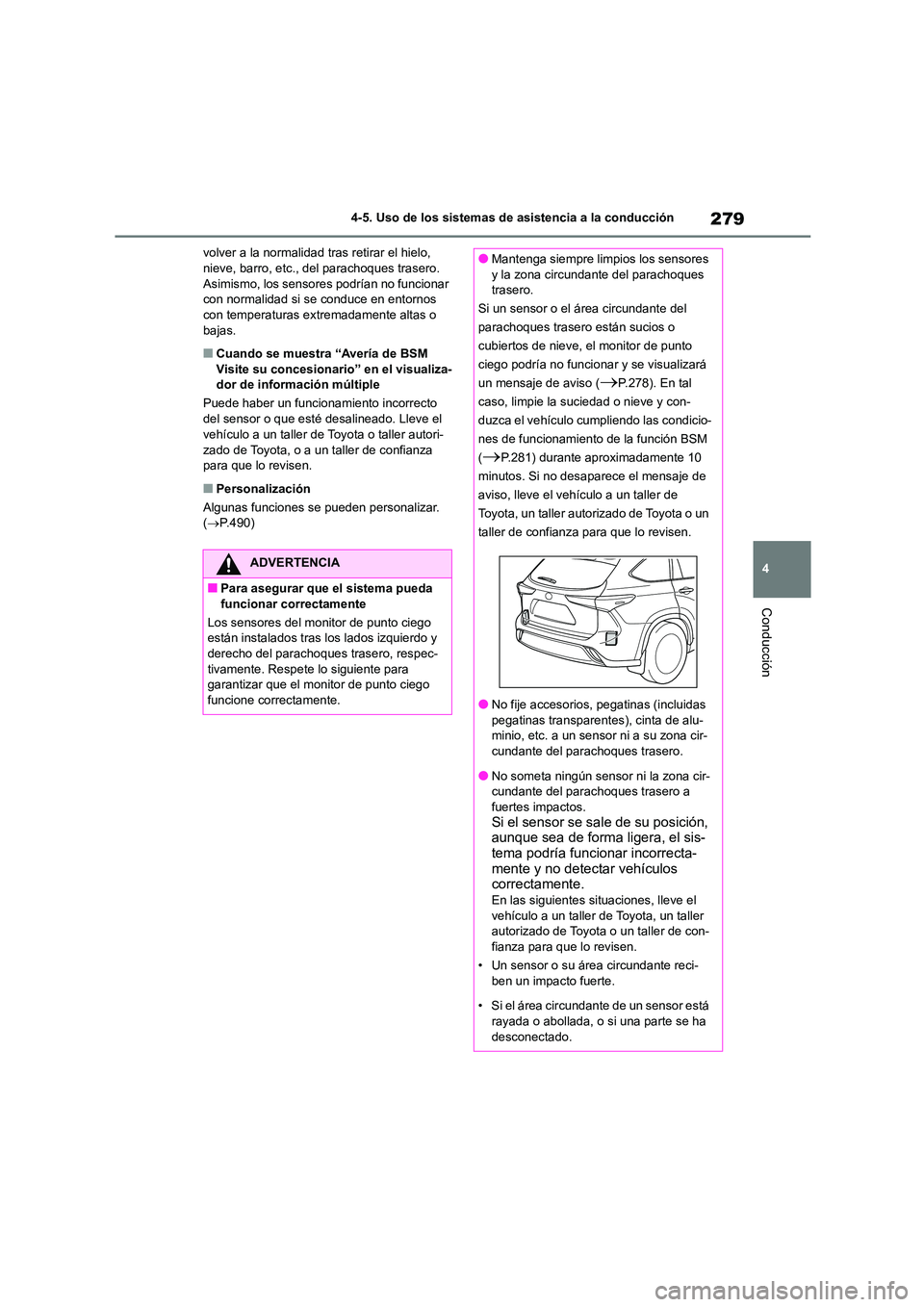

279
4
4-5. Uso de los sistemas de asistencia a la conducción
Conducción
volver a la normalidad tras retirar el hielo, nieve, barro, etc., del parachoques trasero.
Asimismo, los sensores podrían no funcionar
con normalidad si se conduce en entornos con temperaturas extremadamente altas o
bajas.
■Cuando se muestra “Avería de BSM
Visite su concesionario” en el visualiza- dor de información múltiple
Puede haber un funcionamiento incorrecto
del sensor o que esté desalineado. Lleve el
vehículo a un taller de Toyota o taller autori-
zado de Toyota, o a un taller de confianza para que lo revisen.
■Personalización
Algunas funciones se pueden personalizar.
( P.490)
ADVERTENCIA
■Para asegurar que el sistema pueda funcionar correctamente
Los sensores del monitor de punto ciego
están instalados tras los lados izquierdo y
derecho del parachoques trasero, respec- tivamente. Respete lo siguiente para
garantizar que el monitor de punto ciego
funcione correctamente.
●Mantenga siempre limpios los sensores
y la zona circundante del parachoques
trasero.
Si un sensor o el área circundante del
parachoques trasero están sucios o
cubiertos de nieve, el monitor de punto
ciego podría no funcionar y se visualizará
un mensaje de aviso (P.278). En tal
caso, limpie la suciedad o nieve y con-
duzca el vehículo cumpliendo las condicio-
nes de funcionamiento de la función BSM
(P.281) durante aproximadamente 10
minutos. Si no desaparece el mensaje de
aviso, lleve el vehículo a un taller de
Toyota, un taller autorizado de Toyota o un
taller de confianza para que lo revisen.
●No fije accesorios, pegatinas (incluidas pegatinas transparentes), cinta de alu-
minio, etc. a un sensor ni a su zona cir-
cundante del parachoques trasero.
●No someta ningún sensor ni la zona cir-
cundante del parachoques trasero a
fuertes impactos.Si el sensor se sa le de su posición,
aunque sea de forma ligera, el sis-
tema podría funcionar incorrecta- mente y no detectar vehículos
correctamente.
En las siguientes situaciones, lleve el vehículo a un taller de Toyota, un taller
autorizado de Toyota o un taller de con-
fianza para que lo revisen.
• Un sensor o su área circundante reci- ben un impacto fuerte.
• Si el área circundante de un sensor está
rayada o abollada, o si una parte se ha desconectado.

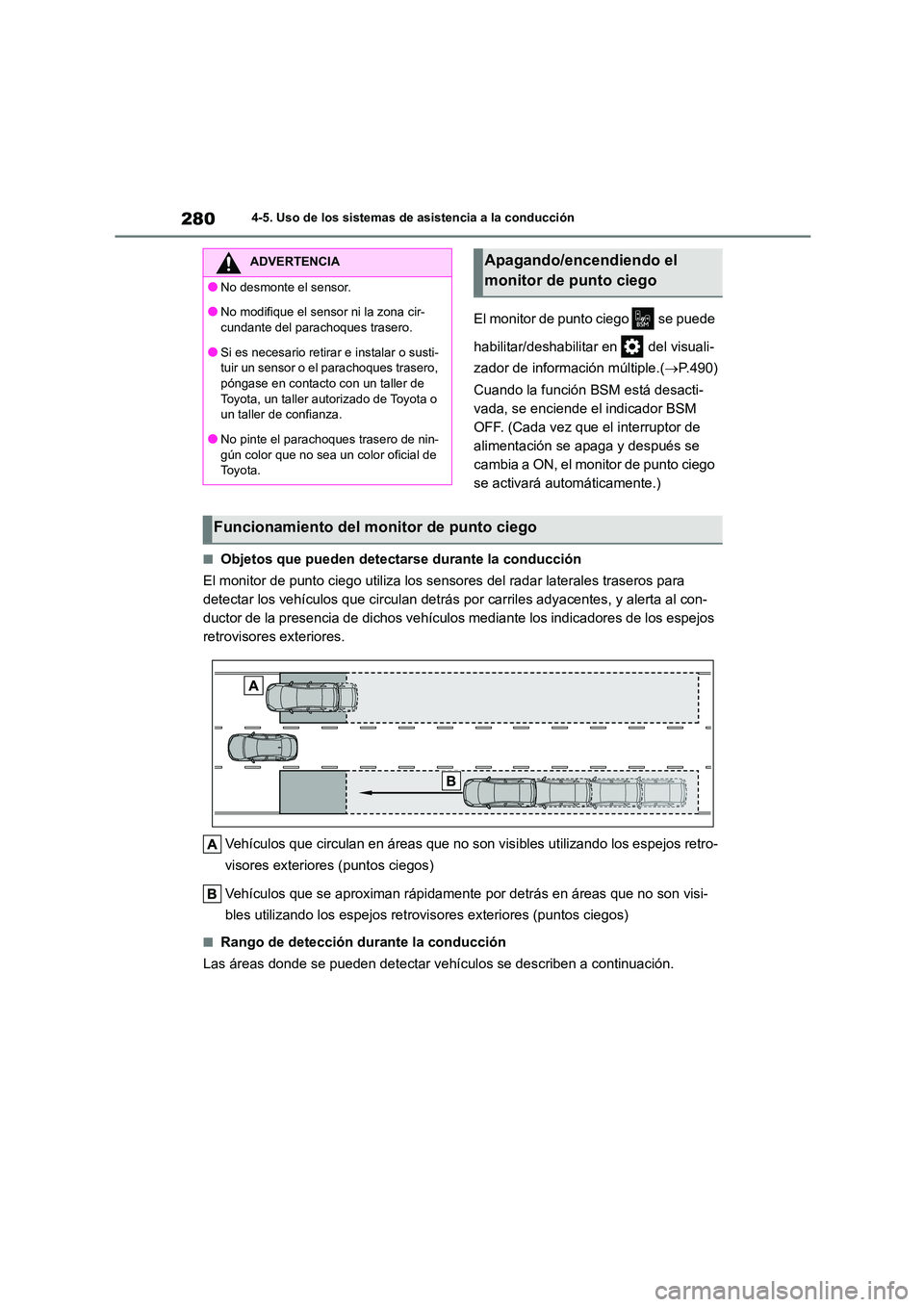

2804-5. Uso de los sistemas de asistencia a la conducción
El monitor de punto ciego se puede
habilitar/deshabilitar en del visuali-
zador de información múltiple.( P.490)
Cuando la función BSM está desacti-
vada, se enciende el indicador BSM
OFF. (Cada vez que el interruptor de
alimentación se apaga y después se
cambia a ON, el monitor de punto ciego
se activará automáticamente.)
■Objetos que pueden detectarse durante la conducción
El monitor de punto ciego utiliza los sensores del radar laterales traseros para
detectar los vehículos que circulan detrás por carriles adyacentes, y alerta al con-
ductor de la presencia de dichos vehículos mediante los indicadores de los espejos
retrovisores exteriores.
Vehículos que circulan en áreas que no son visibles utilizando los espejos retro-
visores exteriores (puntos ciegos)
Vehículos que se aproximan rápidamente por detrás en áreas que no son visi-
bles utilizando los espejos retrovis ores exteriores (puntos ciegos)
■Rango de detección durante la conducción
Las áreas donde se pueden detectar vehículos se describen a continuación.
ADVERTENCIA
●No desmonte el sensor.
●No modifique el sensor ni la zona cir-
cundante del parachoques trasero.
●Si es necesario retirar e instalar o susti-
tuir un sensor o el parachoques trasero,
póngase en contacto con un taller de Toyota, un taller autorizado de Toyota o
un taller de confianza.
●No pinte el parachoques trasero de nin- gún color que no sea un color oficial de
To y o t a .
Apagando/encendiendo el
monitor de punto ciego
Funcionamiento del monitor de punto ciego

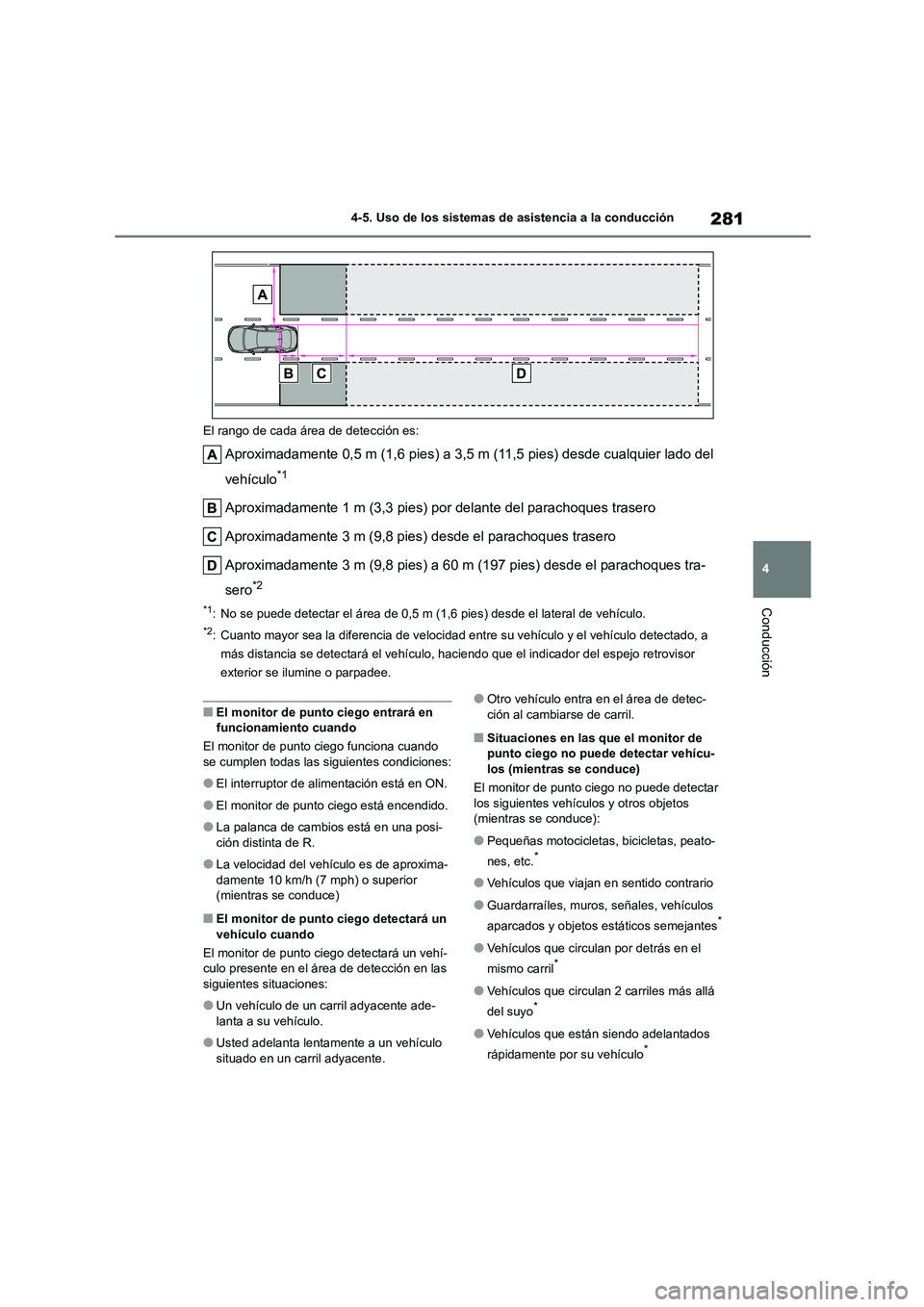

281
4
4-5. Uso de los sistemas de asistencia a la conducción
Conducción
El rango de cada área de detección es:
Aproximadamente 0,5 m (1,6 pies) a 3,5 m (11,5 pies) desde cualquier lado del
vehículo*1
Aproximadamente 1 m (3,3 pies) por delante del parachoques trasero
Aproximadamente 3 m (9,8 pies) desde el parachoques trasero
Aproximadamente 3 m (9,8 pies) a 60 m (197 pies) desde el parachoques tra-
sero*2
*1: No se puede detectar el área de 0,5 m (1,6 pies) desde el lateral de vehículo.
*2: Cuanto mayor sea la diferencia de velocidad entre su vehículo y el vehículo detectado, a
más distancia se detectará el vehículo, hac iendo que el indicador del espejo retrovisor
exterior se ilumine o parpadee.
■El monitor de punto ciego entrará en funcionamiento cuando
El monitor de punto ciego funciona cuando
se cumplen todas las siguientes condiciones:
●El interruptor de alimentación está en ON.
●El monitor de punto ciego está encendido.
●La palanca de cambios está en una posi-
ción distinta de R.
●La velocidad del vehículo es de aproxima-
damente 10 km/h (7 mph) o superior (mientras se conduce)
■El monitor de punto ciego detectará un
vehículo cuando
El monitor de punto ciego detectará un vehí-
culo presente en el área de detección en las siguientes situaciones:
●Un vehículo de un carril adyacente ade-lanta a su vehículo.
●Usted adelanta lentamente a un vehículo situado en un carril adyacente.
●Otro vehículo entra en el área de detec-ción al cambiarse de carril.
■Situaciones en las que el monitor de punto ciego no puede detectar vehícu-
los (mientras se conduce)
El monitor de punto ciego no puede detectar
los siguientes vehículos y otros objetos (mientras se conduce):
●Pequeñas motocicletas, bicicletas, peato-
nes, etc.*
●Vehículos que viajan en sentido contrario
●Guardarraíles, muros, señales, vehículos
aparcados y objetos estáticos semejantes*
●Vehículos que circulan por detrás en el
mismo carril*
●Vehículos que circulan 2 carriles más allá
del suyo*
●Vehículos que están siendo adelantados
rápidamente por su vehículo*

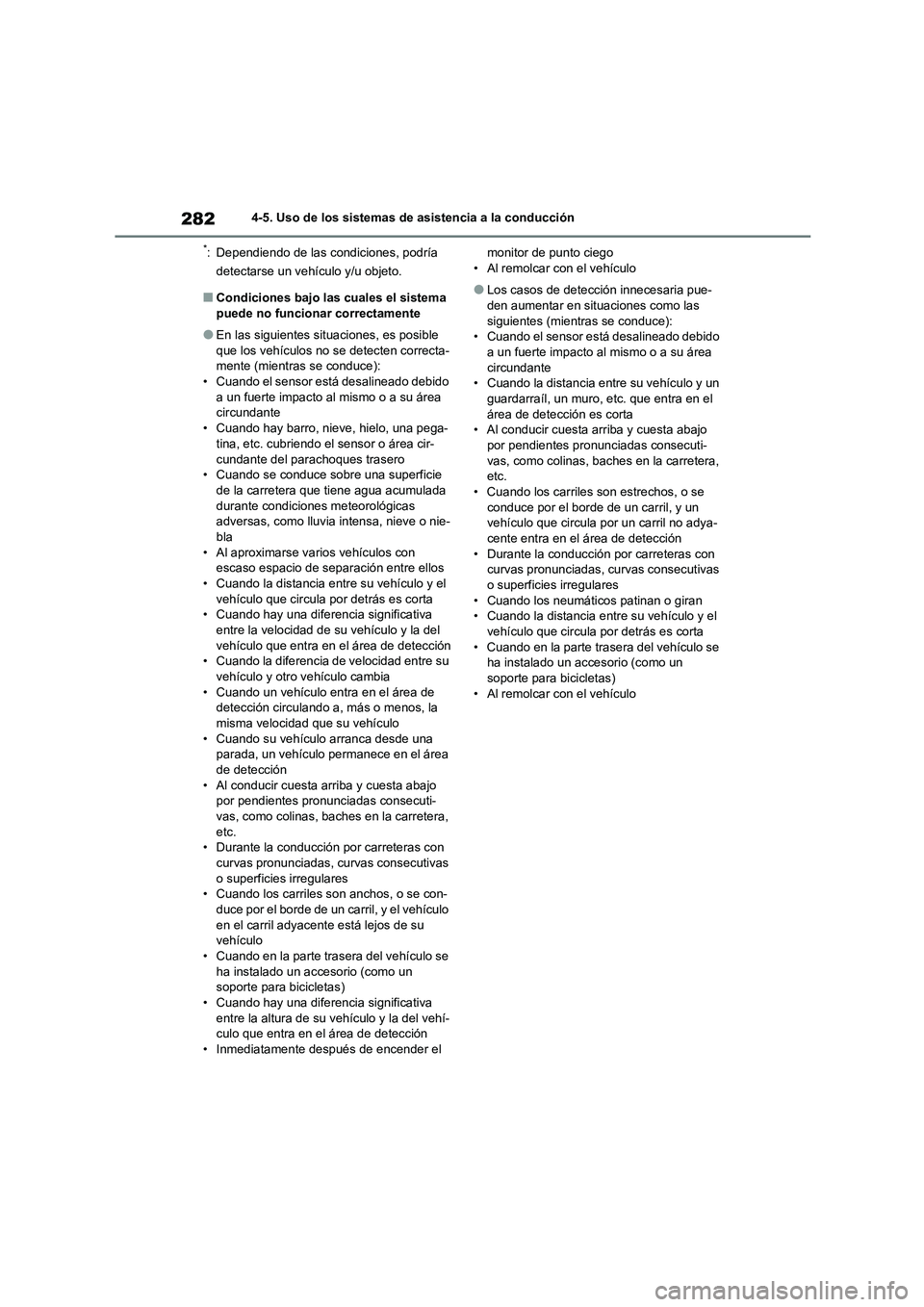

2824-5. Uso de los sistemas de asistencia a la conducción
*: Dependiendo de las condiciones, podría
detectarse un vehículo y/u objeto.
■Condiciones bajo las cuales el sistema
puede no funcionar correctamente
●En las siguientes sit uaciones, es posible
que los vehículos no se detecten correcta- mente (mientras se conduce):
• Cuando el sensor está desalineado debido
a un fuerte impacto al mismo o a su área circundante
• Cuando hay barro, nieve, hielo, una pega-
tina, etc. cubriendo el sensor o área cir-
cundante del parachoques trasero • Cuando se conduce sobre una superficie
de la carretera que tiene agua acumulada
durante condiciones meteorológicas adversas, como lluvia intensa, nieve o nie-
bla
• Al aproximarse varios vehículos con escaso espacio de separación entre ellos
• Cuando la distancia entre su vehículo y el
vehículo que circula por detrás es corta • Cuando hay una diferencia significativa
entre la velocidad de su vehículo y la del
vehículo que entra en el área de detección • Cuando la diferencia de velocidad entre su
vehículo y otro vehículo cambia
• Cuando un vehículo entra en el área de detección circulando a, más o menos, la
misma velocidad que su vehículo
• Cuando su vehículo arranca desde una parada, un vehículo permanece en el área
de detección
• Al conducir cuesta arriba y cuesta abajo por pendientes pronunciadas consecuti-
vas, como colinas, baches en la carretera,
etc. • Durante la conducción por carreteras con
curvas pronunciadas, cu rvas consecutivas
o superficies irregulares • Cuando los carriles son anchos, o se con-
duce por el borde de un carril, y el vehículo
en el carril adyacente está lejos de su vehículo
• Cuando en la parte trasera del vehículo se
ha instalado un accesorio (como un soporte para bicicletas)
• Cuando hay una diferencia significativa
entre la altura de su vehículo y la del vehí- culo que entra en el área de detección
• Inmediatamente después de encender el
monitor de punto ciego • Al remolcar con el vehículo
●Los casos de detección innecesaria pue-den aumentar en situaciones como las
siguientes (mientras se conduce):
• Cuando el sensor está desalineado debido a un fuerte impacto al mismo o a su área
circundante
• Cuando la distancia entre su vehículo y un guardarraíl, un muro, etc. que entra en el
área de detección es corta
• Al conducir cuesta arriba y cuesta abajo
por pendientes pronunciadas consecuti- vas, como colinas, baches en la carretera,
etc.
• Cuando los carriles son estrechos, o se conduce por el borde de un carril, y un
vehículo que circula por un carril no adya-
cente entra en el área de detección • Durante la conducción por carreteras con
curvas pronunciadas, cu rvas consecutivas
o superficies irregulares • Cuando los neumáticos patinan o giran
• Cuando la distancia entre su vehículo y el
vehículo que circula por detrás es corta • Cuando en la parte trasera del vehículo se
ha instalado un accesorio (como un
soporte para bicicletas) • Al remolcar con el vehículo

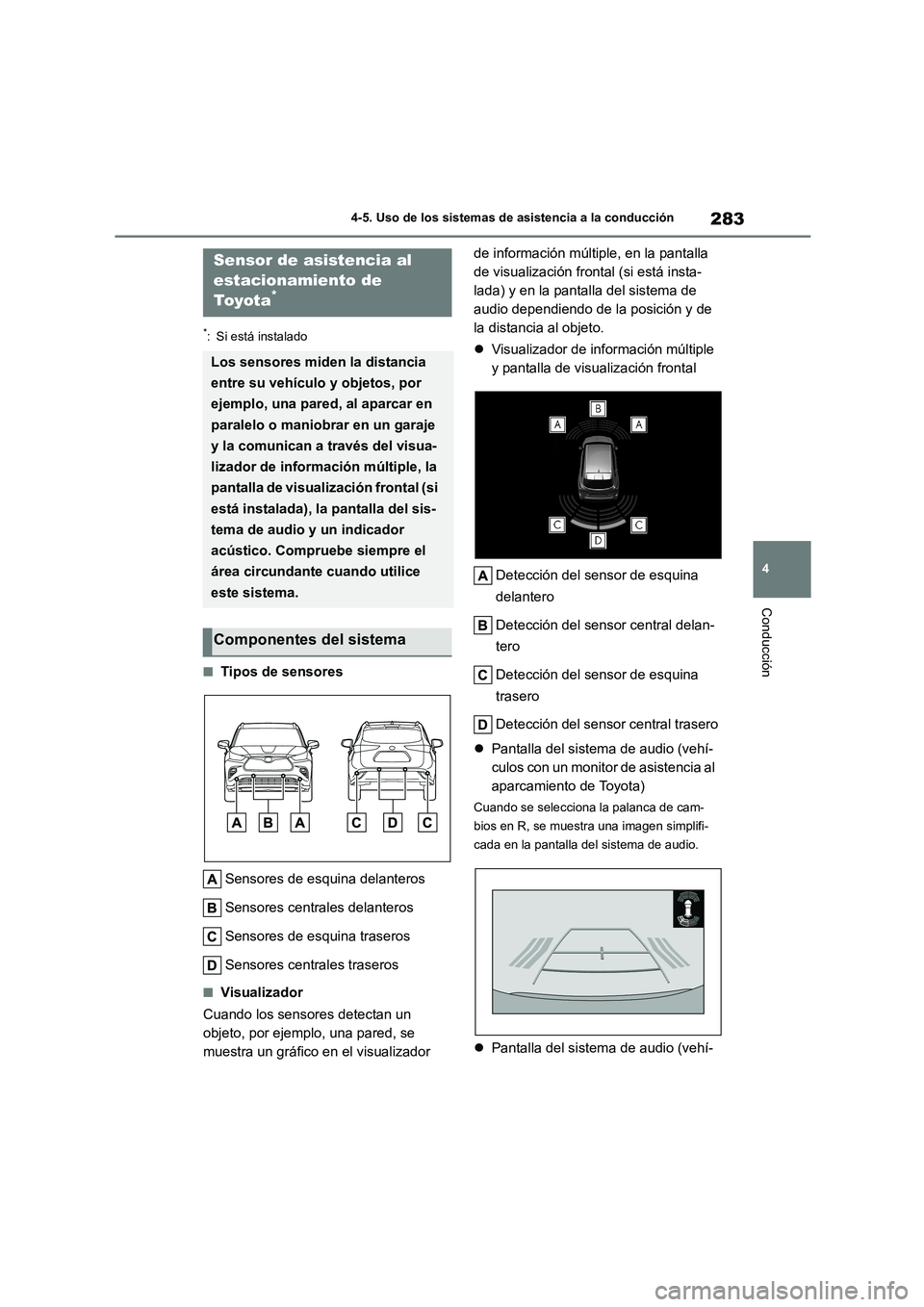

283
4
4-5. Uso de los sistemas de asistencia a la conducción
Conducción
*: Si está instalado
■Tipos de sensores
Sensores de esquina delanteros
Sensores centrales delanteros
Sensores de esquina traseros
Sensores centrales traseros
■Visualizador
Cuando los sensores detectan un
objeto, por ejemplo, una pared, se
muestra un gráfico en el visualizador
de información múltiple, en la pantalla
de visualización frontal (si está insta-
lada) y en la pantalla del sistema de
audio dependiendo de la posición y de
la distancia al objeto.
 Visualizador de información múltiple
y pantalla de visualización frontal
Detección del sensor de esquina
delantero
Detección del sensor central delan-
tero
Detección del sensor de esquina
trasero
Detección del sensor central trasero
 Pantalla del sistema de audio (vehí-
culos con un monitor de asistencia al
aparcamiento de Toyota)
Cuando se selecciona la palanca de cam-
bios en R, se muestra una imagen simplifi-
cada en la pantalla del sistema de audio.
 Pantalla del sistema de audio (vehí-
Sensor de asistencia al
estacionamiento de
To y o t a*
Los sensores miden la distancia
entre su vehículo y objetos, por
ejemplo, una pared, al aparcar en
paralelo o maniobrar en un garaje
y la comunican a través del visua-
lizador de información múltiple, la
pantalla de visualización frontal (si
está instalada), la pantalla del sis-
tema de audio y un indicador
acústico. Compruebe siempre el
área circundante cuando utilice
este sistema.
Componentes del sistema

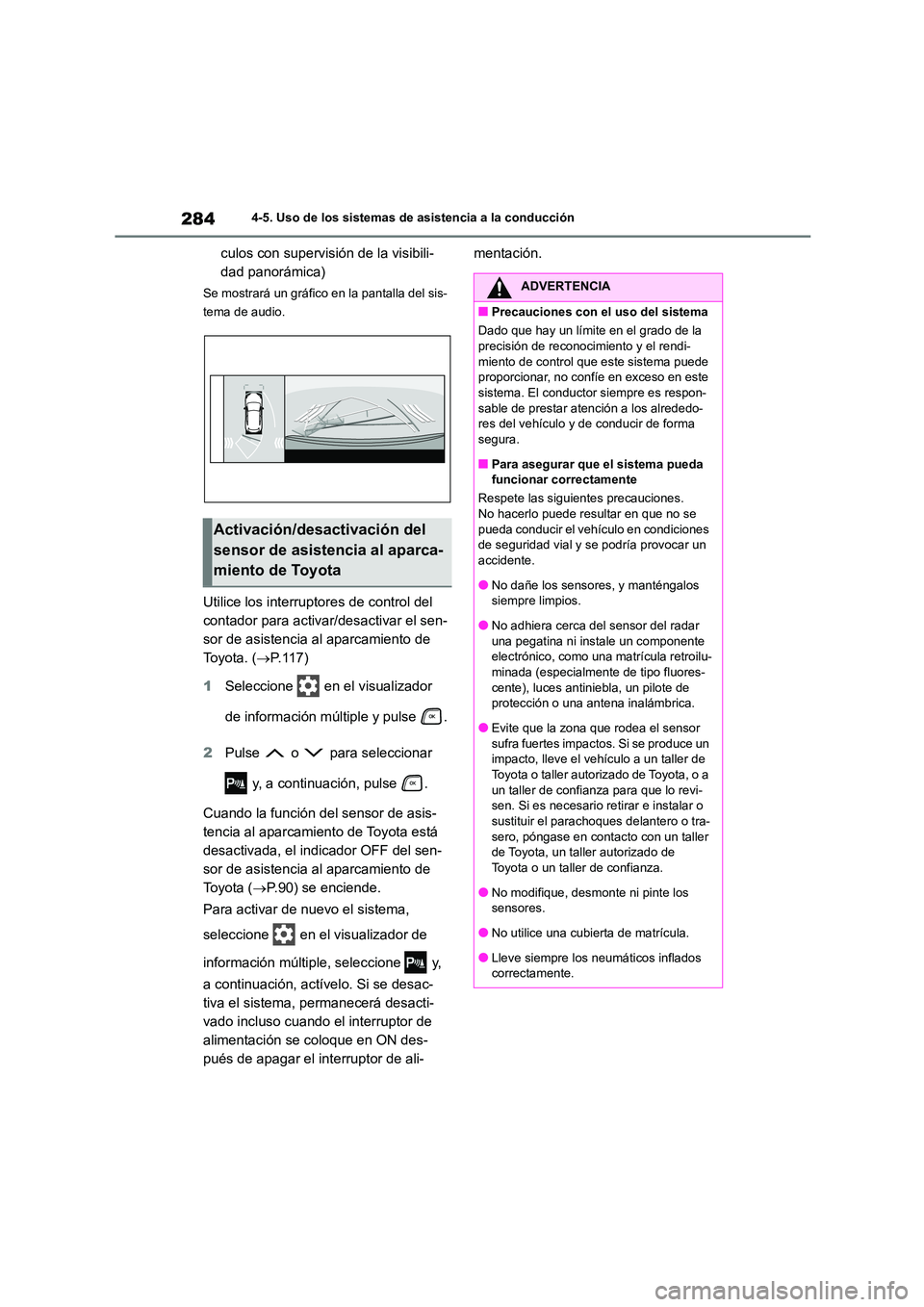

2844-5. Uso de los sistemas de asistencia a la conducción
culos con supervisión de la visibili-
dad panorámica)
Se mostrará un gráfico en la pantalla del sis-
tema de audio.
Utilice los interruptores de control del
contador para activar/desactivar el sen-
sor de asistencia al aparcamiento de
Toyota. ( P. 1 1 7 )
1 Seleccione en el visualizador
de información múltiple y pulse .
2 Pulse o para seleccionar
y, a continuación, pulse .
Cuando la función del sensor de asis-
tencia al aparcamiento de Toyota está
desactivada, el indicador OFF del sen-
sor de asistencia al aparcamiento de
Toyota ( P.90) se enciende.
Para activar de nuevo el sistema,
seleccione en el visualizador de
información múltiple, seleccione y,
a continuación, actívelo. Si se desac-
tiva el sistema, permanecerá desacti-
vado incluso cuando el interruptor de
alimentación se coloque en ON des-
pués de apagar el interruptor de ali-
mentación.
Activación/desactivación del
sensor de asistencia al aparca-
miento de Toyota
ADVERTENCIA
■Precauciones con el uso del sistema
Dado que hay un límite en el grado de la
precisión de reconocim iento y el rendi- miento de control que este sistema puede
proporcionar, no confíe en exceso en este
sistema. El conductor siempre es respon- sable de prestar atención a los alrededo-
res del vehículo y de conducir de forma
segura.
■Para asegurar que el sistema pueda
funcionar correctamente
Respete las siguientes precauciones.
No hacerlo puede resultar en que no se pueda conducir el vehí culo en condiciones
de seguridad vial y se podría provocar un
accidente.
●No dañe los sensores, y manténgalos
siempre limpios.
●No adhiera cerca del sensor del radar una pegatina ni instale un componente
electrónico, como una matrícula retroilu-
minada (especialmente de tipo fluores- cente), luces antiniebla, un pilote de
protección o una antena inalámbrica.
●Evite que la zona que rodea el sensor
sufra fuertes impactos. Si se produce un impacto, lleve el vehículo a un taller de
Toyota o taller autorizado de Toyota, o a
un taller de confianza para que lo revi- sen. Si es necesario retirar e instalar o
sustituir el parachoques delantero o tra-
sero, póngase en contacto con un taller de Toyota, un taller autorizado de
Toyota o un taller de confianza.
●No modifique, desmonte ni pinte los sensores.
●No utilice una cubierta de matrícula.
●Lleve siempre los neumáticos inflados correctamente.

285
4
4-5. Uso de los sistemas de asistencia a la conducción
Conducción
■El sistema se puede utilizar cuando
●El interruptor de alimentación está en ON.
●La función del sensor de asistencia al
aparcamiento de Toyota está activada.
●La velocidad del vehículo es inferior a
aproximadamente 10 km/h (6 mph).
●La palanca de cambios está en una posi-
ción distinta de P.
■Si se muestra “Asistencia al estaciona- miento no disponible” en el visualiza-
dor de información múltiple
●Podría estar fluyendo agua continua-
mente por la superficie del sensor, por
ejemplo, en caso de lluvia intensa. Cuando el sistema determina que es normal, el sis-
tema volverá a funcionar con normalidad.
●La inicialización del sistema podría no
haberse realizado después de que el ter-
minal de la batería se desconectara y se volviera a conectar. Inicialice el sistema.
( P.285) Si se sigue mostrando este men-
saje incluso después de la inicialización, lleve el vehículo a un taller de Toyota, un
taller autorizado de Toyota o un taller de
confianza para que lo revisen.
■Si se muestra “Asistencia al esta- cionam. no disponible. Limpie sensor
asistencia al estacionam.” en el visuali-
zador de información múltiple
Puede que un sensor esté cubierto de hielo,
nieve, suciedad, etc. Retire el hielo, nieve, suciedad, etc., del sensor para que el sis-
tema vuelva a funcionar con normalidad.
Además, debido a la formación de hielo en
un sensor a bajas temperaturas, es posible que se visualice un mensaje de aviso o que
el sensor no sea capaz de detectar un objeto.
Cuando el hielo se derrita, el sistema volverá a su estado normal.
■Si un terminal de la batería de 12 voltios
se ha desconectado y vuelto a conectar
El sistema necesita inicializarse. Para iniciali-
zar el sistema, conduzca el vehículo en línea recta durante 5 segundos o más a una velo-
cidad de aproximadamente 35 km/h (22 mph)
o superior.
■Información de detección del sensor
●Durante el uso se pueden dar las siguien-
tes situaciones. • Las áreas de detección del sensor se limi-
tan a las áreas entorno a los parachoques
delanteros y traseros del vehículo. • Dependiendo de la forma de los objetos y
otros factores, la distancia de detección
puede acortarse o puede resultar imposi- ble la detección.
• Si un objeto está extremadamente cerca
de un sensor, podría no detectarse. • Habrá un corto retardo entre la detección
del objeto y su visual ización. Incluso a
bajas velocidades, existe la posibilidad de que el objeto entre en las áreas de detec-
ción del sensor antes de que se muestre la
pantalla y suene el pi tido de advertencia. • Podría resultar difícil oír el indicador acús-
tico debido al volumen del sistema de
audio o al ruido de aire en movimiento del sistema de aire acondicionado.

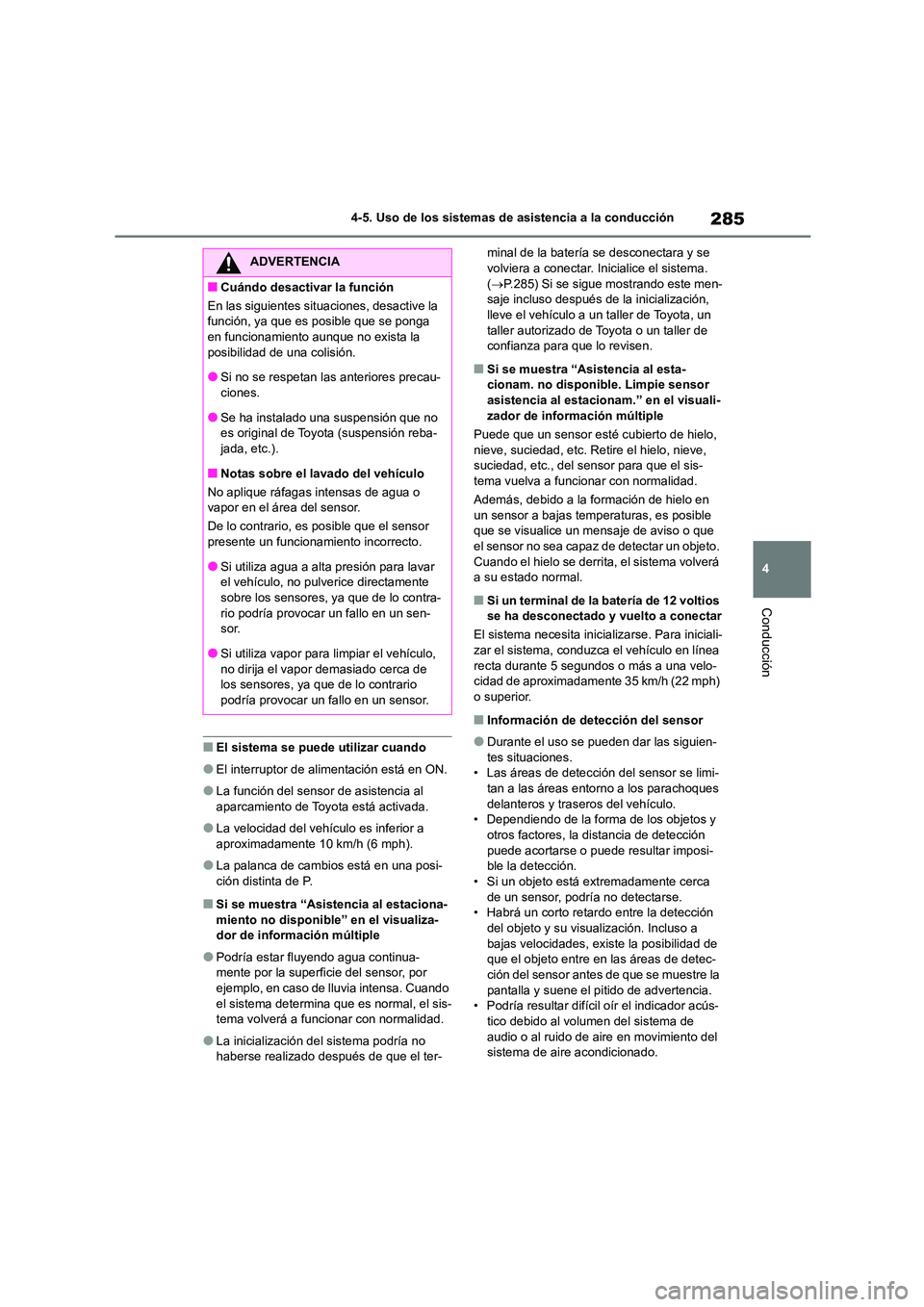

ADVERTENCIA
■Cuándo desactivar la función
En las siguientes situaciones, desactive la
función, ya que es posible que se ponga
en funcionamiento aunque no exista la posibilidad de una colisión.
●Si no se respetan las anteriores precau-
ciones.
●Se ha instalado una suspensión que no
es original de Toyota (suspensión reba-
jada, etc.).
■Notas sobre el lavado del vehículo
No aplique ráfagas intensas de agua o
vapor en el área del sensor.
De lo contrario, es posible que el sensor
presente un funcionamiento incorrecto.
●Si utiliza agua a alta presión para lavar
el vehículo, no pulverice directamente
sobre los sensores, ya que de lo contra- rio podría provocar un fallo en un sen-
sor.
●Si utiliza vapor para limpiar el vehículo, no dirija el vapor demasiado cerca de
los sensores, ya que de lo contrario
podría provocar un fallo en un sensor.

2864-5. Uso de los sistemas de asistencia a la conducción

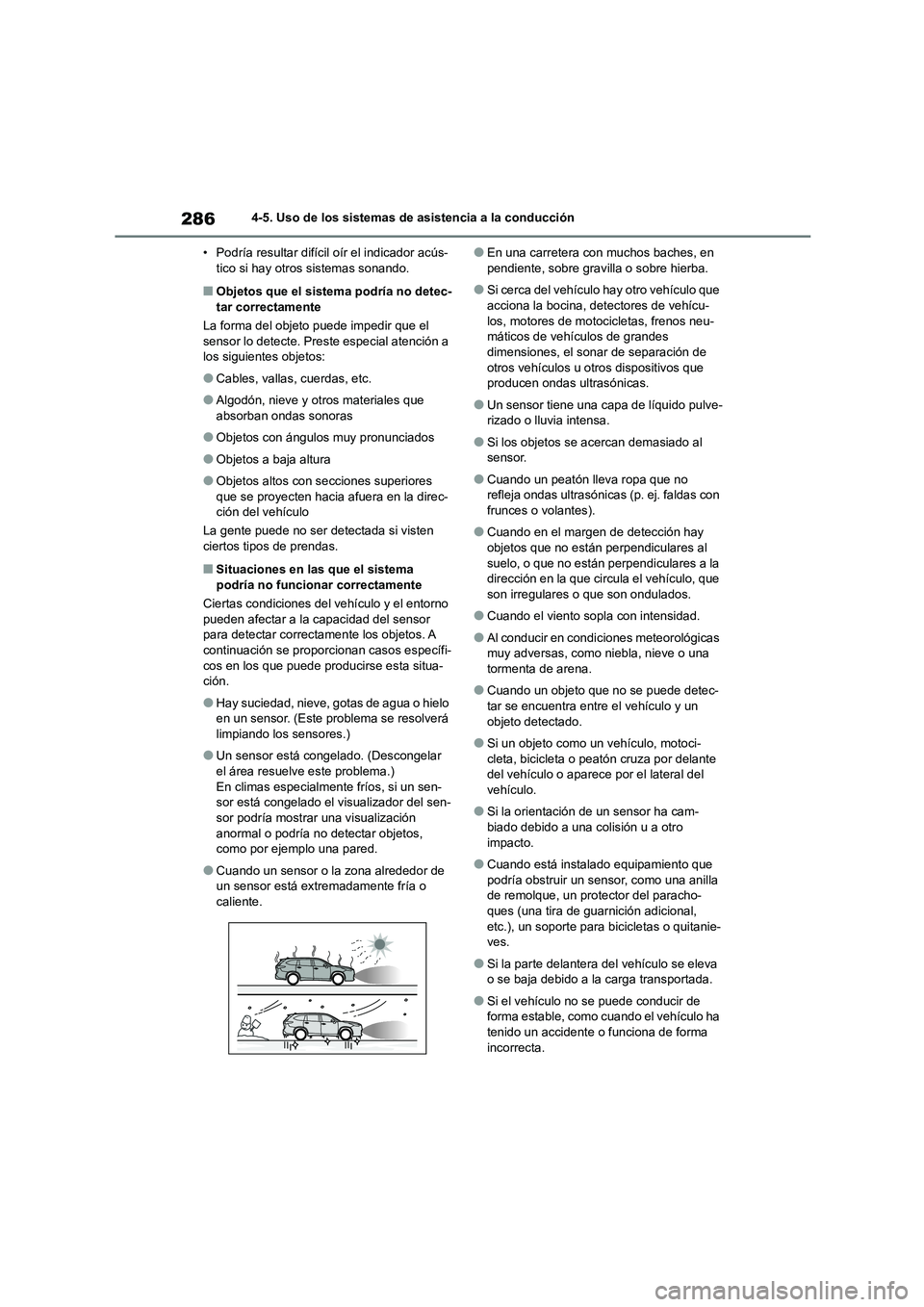

• Podría resultar difícil oír el indicador acús- tico si hay otros sistemas sonando.
■Objetos que el sistema podría no detec-
tar correctamente
La forma del objeto puede impedir que el
sensor lo detecte. Pres te especial atención a los siguientes objetos:
●Cables, vallas, cuerdas, etc.
●Algodón, nieve y otros materiales que
absorban ondas sonoras
●Objetos con ángulos muy pronunciados
●Objetos a baja altura
●Objetos altos con secciones superiores
que se proyecten hacia afuera en la direc- ción del vehículo
La gente puede no ser detectada si visten
ciertos tipos de prendas.
■Situaciones en las que el sistema
podría no funcionar correctamente
Ciertas condiciones del vehículo y el entorno pueden afectar a la capacidad del sensor
para detectar correctamente los objetos. A
continuación se propor cionan casos específi- cos en los que puede producirse esta situa-
ción.
●Hay suciedad, nieve, gotas de agua o hielo
en un sensor. (Este problema se resolverá
limpiando los sensores.)
●Un sensor está congelado. (Descongelar
el área resuelve este problema.) En climas especialmente fríos, si un sen-
sor está congelado el visualizador del sen-
sor podría mostrar una visualización anormal o podría no detectar objetos,
como por ejemplo una pared.
●Cuando un sensor o la zona alrededor de
un sensor está extremadamente fría o
caliente.
●En una carretera con muchos baches, en pendiente, sobre gravilla o sobre hierba.
●Si cerca del vehículo hay otro vehículo que acciona la bocina, detectores de vehícu-
los, motores de motocicletas, frenos neu-
máticos de vehículos de grandes dimensiones, el sonar de separación de
otros vehículos u otros dispositivos que
producen ondas ultrasónicas.
●Un sensor tiene una capa de líquido pulve-
rizado o lluvia intensa.
●Si los objetos se acercan demasiado al
sensor.
●Cuando un peatón lleva ropa que no
refleja ondas ultrasónica s (p. ej. faldas con
frunces o volantes).
●Cuando en el margen de detección hay
objetos que no están perpendiculares al suelo, o que no están perpendiculares a la
dirección en la que circula el vehículo, que
son irregulares o que son ondulados.
●Cuando el viento sopla con intensidad.
●Al conducir en condici ones meteorológicas
muy adversas, como niebla, nieve o una
tormenta de arena.
●Cuando un objeto que no se puede detec-
tar se encuentra entre el vehículo y un objeto detectado.
●Si un objeto como un vehículo, motoci-cleta, bicicleta o peatón cruza por delante
del vehículo o aparece por el lateral del
vehículo.
●Si la orientación de un sensor ha cam-
biado debido a una colisión u a otro impacto.
●Cuando está instalado equipamiento que podría obstruir un sensor, como una anilla
de remolque, un protector del paracho-
ques (una tira de guarnición adicional, etc.), un soporte para bicicletas o quitanie-
ves.
●Si la parte delantera del vehículo se eleva
o se baja debido a la carga transportada.
●Si el vehículo no se puede conducir de
forma estable, como cuando el vehículo ha
tenido un accidente o funciona de forma incorrecta.

287
4
4-5. Uso de los sistemas de asistencia a la conducción
Conducción

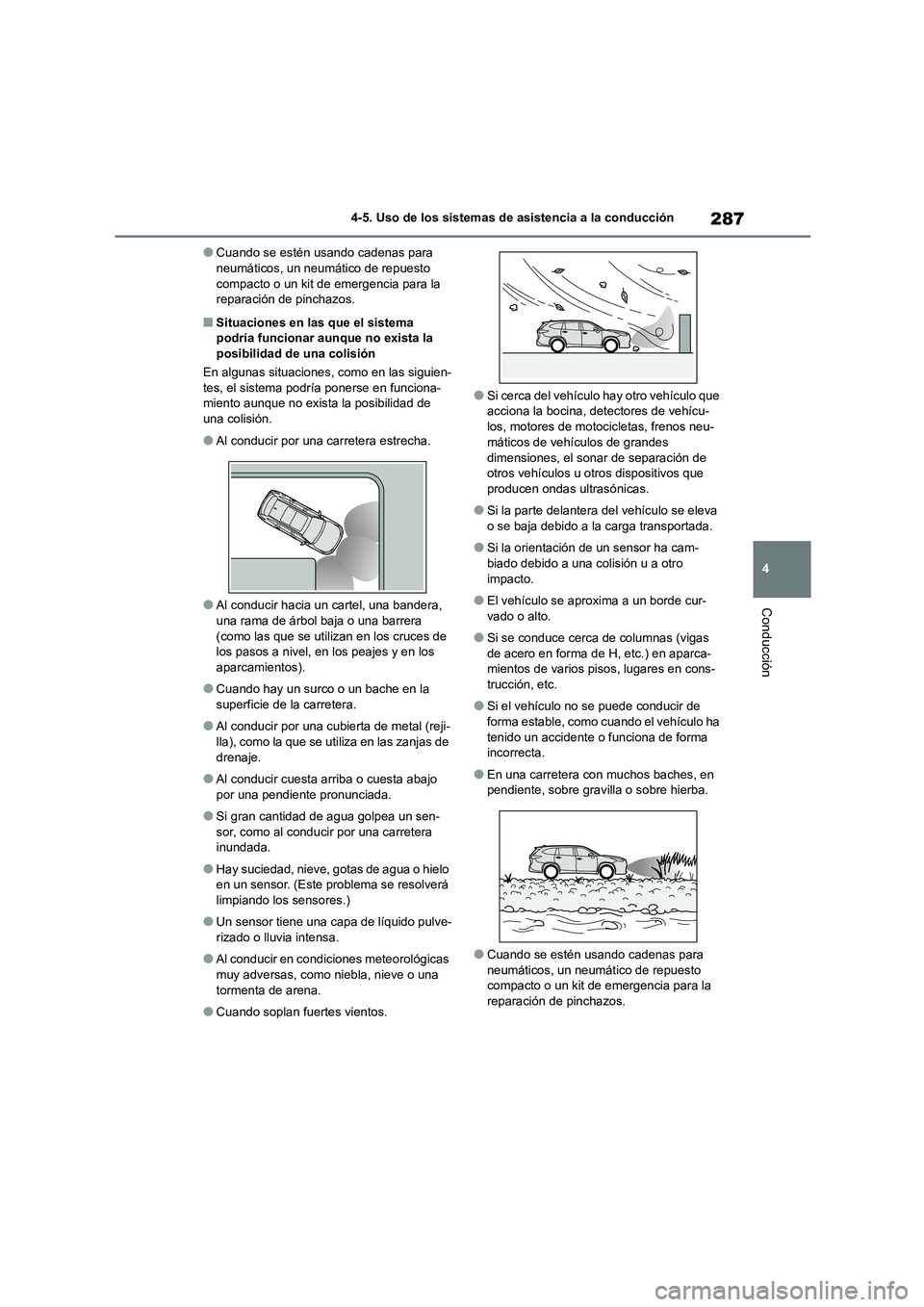

●Cuando se estén usando cadenas para neumáticos, un neumático de repuesto
compacto o un kit de emergencia para la
reparación de pinchazos.
■Situaciones en las que el sistema podría funcionar aunque no exista la
posibilidad de una colisión
En algunas situaciones, como en las siguien-
tes, el sistema podría ponerse en funciona- miento aunque no exista la posibilidad de
una colisión.
●Al conducir por una carretera estrecha.
●Al conducir hacia un cartel, una bandera,
una rama de árbol baja o una barrera (como las que se utilizan en los cruces de
los pasos a nivel, en los peajes y en los
aparcamientos).
●Cuando hay un surco o un bache en la
superficie de la carretera.
●Al conducir por una cubierta de metal (reji-
lla), como la que se utiliza en las zanjas de drenaje.
●Al conducir cuesta arriba o cuesta abajo por una pendiente pronunciada.
●Si gran cantidad de agua golpea un sen-sor, como al conducir por una carretera
inundada.
●Hay suciedad, nieve, gotas de agua o hielo
en un sensor. (Este problema se resolverá
limpiando los sensores.)
●Un sensor tiene una capa de líquido pulve-
rizado o lluvia intensa.
●Al conducir en condi ciones meteorológicas
muy adversas, como niebla, nieve o una tormenta de arena.
●Cuando soplan fuertes vientos.
●Si cerca del vehículo hay otro vehículo que acciona la bocina, detectores de vehícu-
los, motores de motocicletas, frenos neu-
máticos de vehículos de grandes
dimensiones, el sonar de separación de otros vehículos u otros dispositivos que
producen ondas ultrasónicas.
●Si la parte delantera del vehículo se eleva
o se baja debido a la carga transportada.
●Si la orientación de un sensor ha cam-
biado debido a una colisión u a otro
impacto.
●El vehículo se aproxima a un borde cur-
vado o alto.
●Si se conduce cerca de columnas (vigas
de acero en forma de H, etc.) en aparca- mientos de varios pisos, lugares en cons-
trucción, etc.
●Si el vehículo no se puede conducir de
forma estable, como cuando el vehículo ha
tenido un accidente o funciona de forma incorrecta.
●En una carretera con muchos baches, en pendiente, sobre gravilla o sobre hierba.
●Cuando se estén usando cadenas para neumáticos, un neumático de repuesto
compacto o un kit de emergencia para la
reparación de pinchazos.

2884-5. Uso de los sistemas de asistencia a la conducción

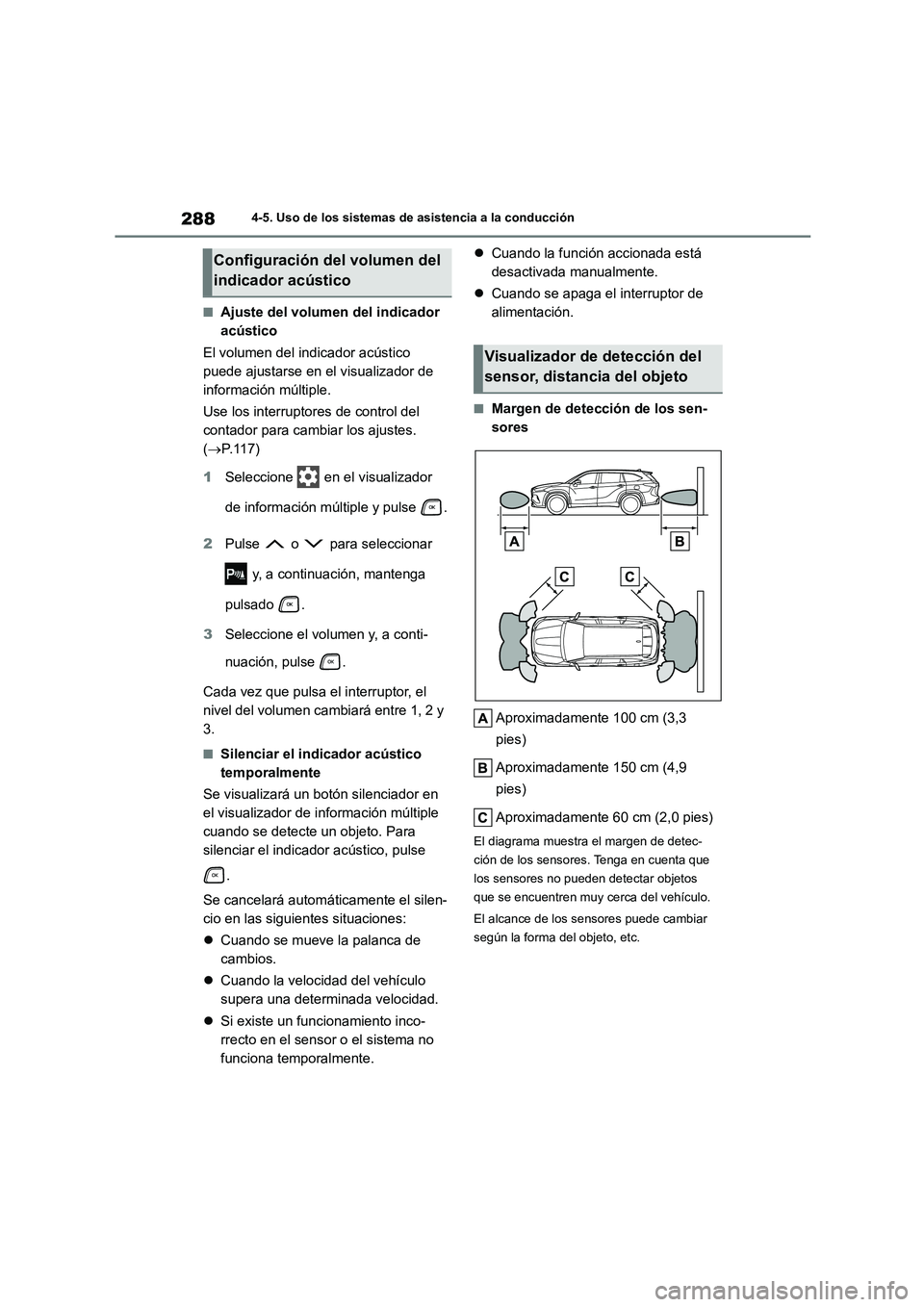

■Ajuste del volumen del indicador
acústico
El volumen del indicador acústico
puede ajustarse en el visualizador de
información múltiple.
Use los interruptores de control del
contador para cambiar los ajustes.
( P.117)
1 Seleccione en el visualizador
de información múltiple y pulse .
2 Pulse o para seleccionar
y, a continuación, mantenga
pulsado .
3 Seleccione el volumen y, a conti-
nuación, pulse .
Cada vez que pulsa el interruptor, el
nivel del volumen cambiará entre 1, 2 y
3.
■Silenciar el indicador acústico
temporalmente
Se visualizará un botón silenciador en
el visualizador de información múltiple
cuando se detecte un objeto. Para
silenciar el indicador acústico, pulse
.
Se cancelará automáticamente el silen-
cio en las siguientes situaciones:
 Cuando se mueve la palanca de
cambios.
 Cuando la velocidad del vehículo
supera una determinada velocidad.
 Si existe un funcionamiento inco-
rrecto en el sensor o el sistema no
funciona temporalmente.
 Cuando la función accionada está
desactivada manualmente.
 Cuando se apaga el interruptor de
alimentación.
■Margen de detección de los sen-
sores
Aproximadamente 100 cm (3,3
pies)
Aproximadamente 150 cm (4,9
pies)
Aproximadamente 60 cm (2,0 pies)
El diagrama muestra el margen de detec-
ción de los sensores. Tenga en cuenta que
los sensores no pueden detectar objetos
que se encuentren muy cerca del vehículo.
El alcance de los s ensores puede cambiar
según la forma del objeto, etc.
Configuración del volumen del
indicador acústico
Visualizador de detección del
sensor, distancia del objeto
