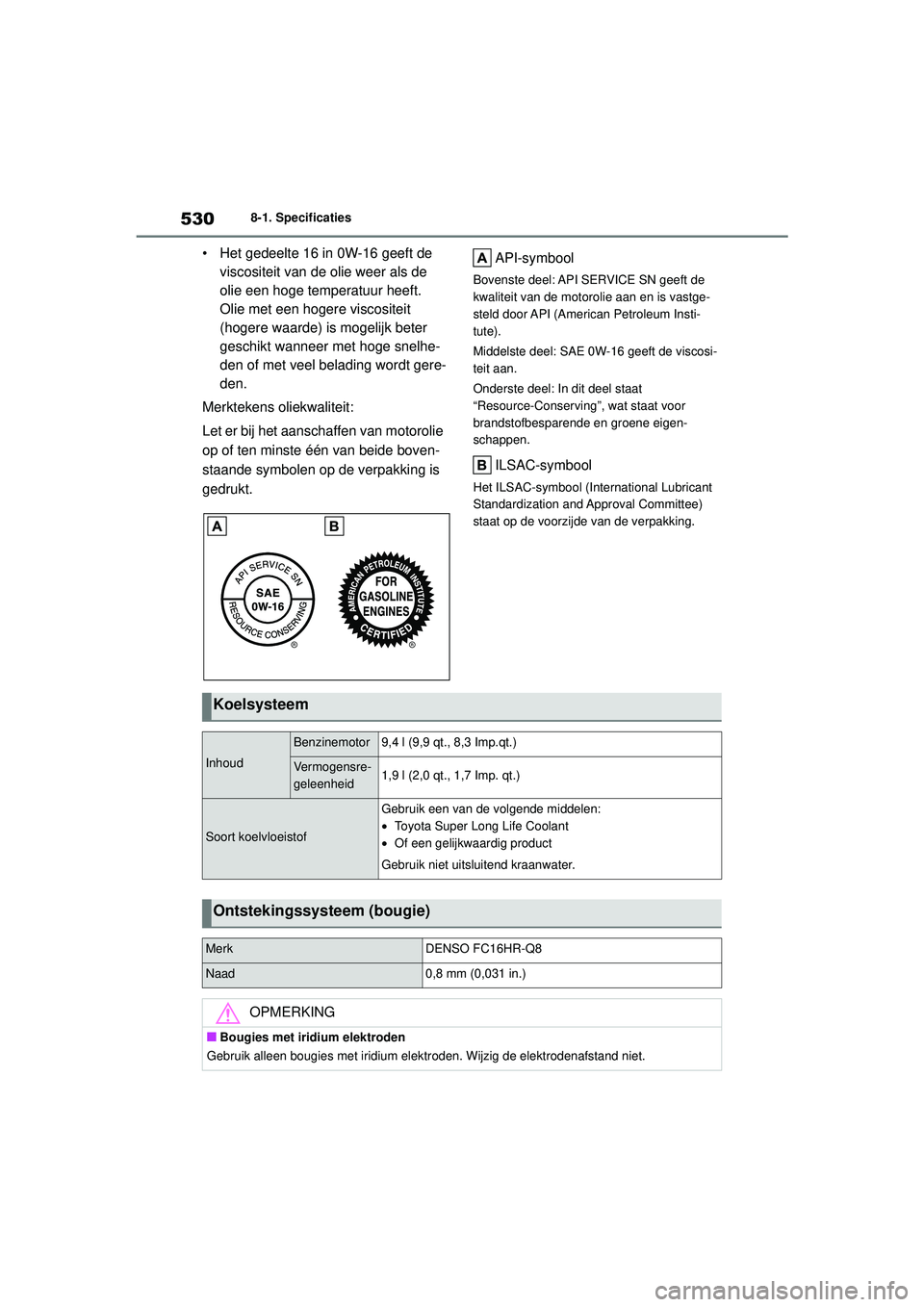

5308-1. Specificaties
HIGHLANDER HV_EE
• Het gedeelte 16 in 0W-16 geeft de viscositeit van de olie weer als de
olie een hoge temperatuur heeft.
Olie met een hogere viscositeit
(hogere waarde) is mogelijk beter
geschikt wanneer met hoge snelhe-
den of met veel belading wordt gere-
den.
Merktekens oliekwaliteit:
Let er bij het aanschaffen van motorolie
op of ten minste één van beide boven-
staande symbolen op de verpakking is
gedrukt. API-symbool
Bovenste deel: API SERVICE SN geeft de
kwaliteit van de motorolie aan en is vastge-
steld door API (American Petroleum Insti-
tute).
Middelste deel: SAE 0W-16 geeft de viscosi-
teit aan.
Onderste deel: In dit deel staat
“Resource-Conserving”, wat staat voor
brandstofbesparende en groene eigen-
schappen.
ILSAC-symbool
Het ILSAC-symbool (International Lubricant
Standardization and Approval Committee)
staat op de voorzijde van de verpakking.
Koelsysteem
Inhoud
Benzinemotor9,4 l (9,9 qt., 8,3 Imp.qt.)
Vermogensre-
geleenheid1,9 l (2,0 qt., 1,7 Imp. qt.)
Soort koelvloeistof
Gebruik een van de volgende middelen:
•
Toyota Super Long Life Coolant
• Of een gelijkwaardig product
Gebruik niet uitsluitend kraanwater.
Ontstekingssysteem (bougie)
MerkDENSO FC16HR-Q8
Naad0,8 mm (0,031 in.)
OPMERKING
■Bougies met iridium elektroden
Gebruik alleen bougies met iridium elek troden. Wijzig de elektrodenafstand niet.
HIGHLANDER-HYBRID_OM_Europe_OM48G42E.book Page 530 Thursday, September 3, 2020 8:42 AM

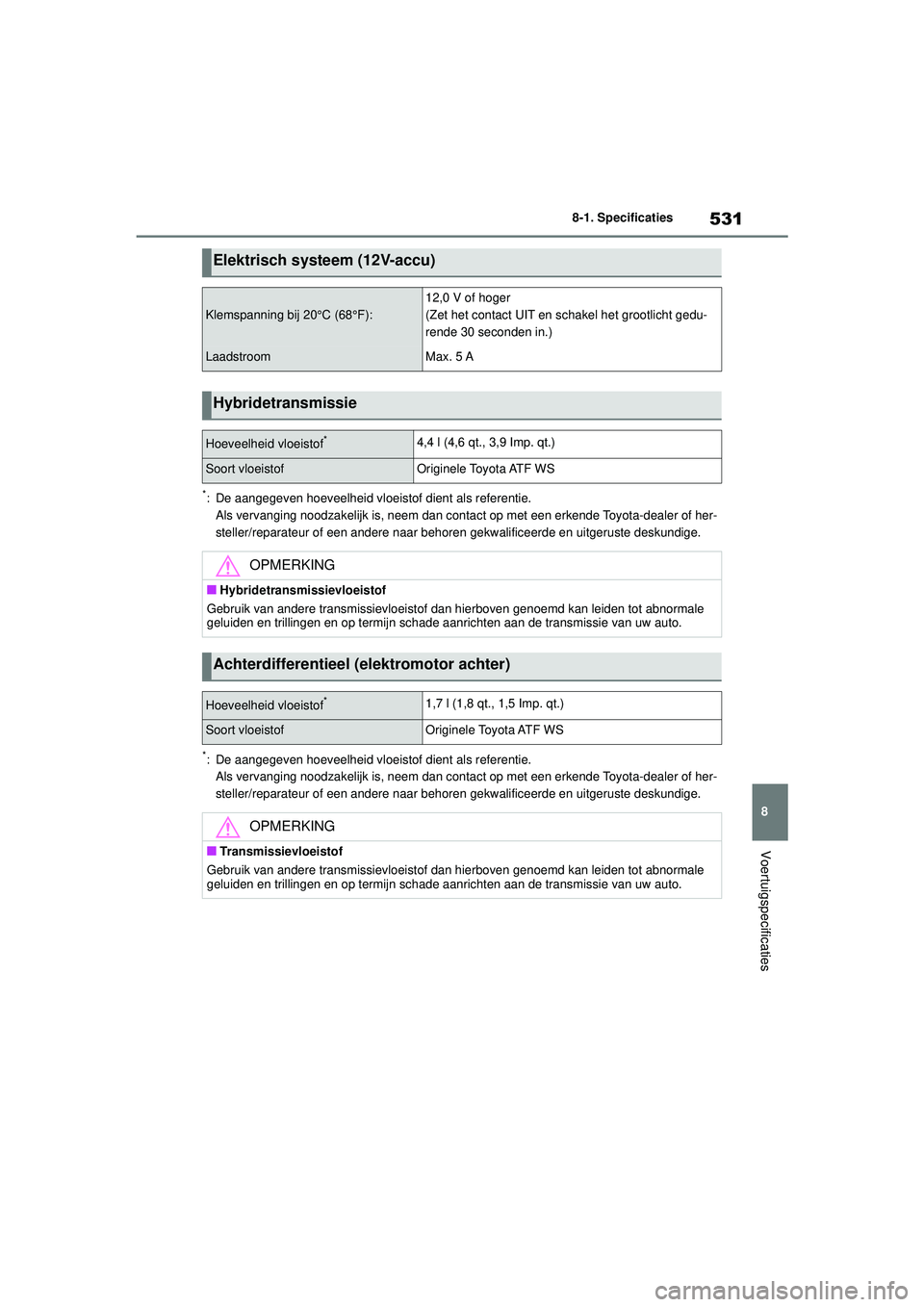

531
8
8-1. Specificaties
Voertuigspecificaties
HIGHLANDER HV_EE
*: De aangegeven hoeveelheid vloeistof dient als referentie.
Als vervanging noodzakelijk is, neem dan contac t op met een erkende Toyota-dealer of her-
steller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
*: De aangegeven hoeveelheid vloeistof dient als referentie. Als vervanging noodzakelijk is, neem dan contac t op met een erkende Toyota-dealer of her-
steller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
Elektrisch systeem (12V-accu)
Klemspanning bij 20°C (68°F):
12,0 V of hoger
(Zet het contact UIT en schakel het grootlicht gedu-
rende 30 seconden in.)
LaadstroomMax. 5 A
Hybridetransmissie
Hoeveelheid vloeistof*4,4 l (4,6 qt., 3,9 Imp. qt.)
Soort vloeistofOriginele Toyota ATF WS
OPMERKING
■Hybridetransmissievloeistof
Gebruik van andere transmis sievloeistof dan hierboven gen oemd kan leiden tot abnormale
geluiden en trillingen en op te rmijn schade aanrichten aan de transmissie van uw auto.
Achterdifferentieel (elektromotor achter)
Hoeveelheid vloeistof*1,7 l (1,8 qt., 1,5 Imp. qt.)
Soort vloeistofOriginele Toyota ATF WS
OPMERKING
■Transmissievloeistof
Gebruik van andere transmis sievloeistof dan hierboven gen oemd kan leiden tot abnormale
geluiden en trillingen en op te rmijn schade aanrichten aan de transmissie van uw auto.
HIGHLANDER-HYBRID_OM_Europe_OM48G42E.book Page 531 Thursday, September 3, 2020 8:42 AM

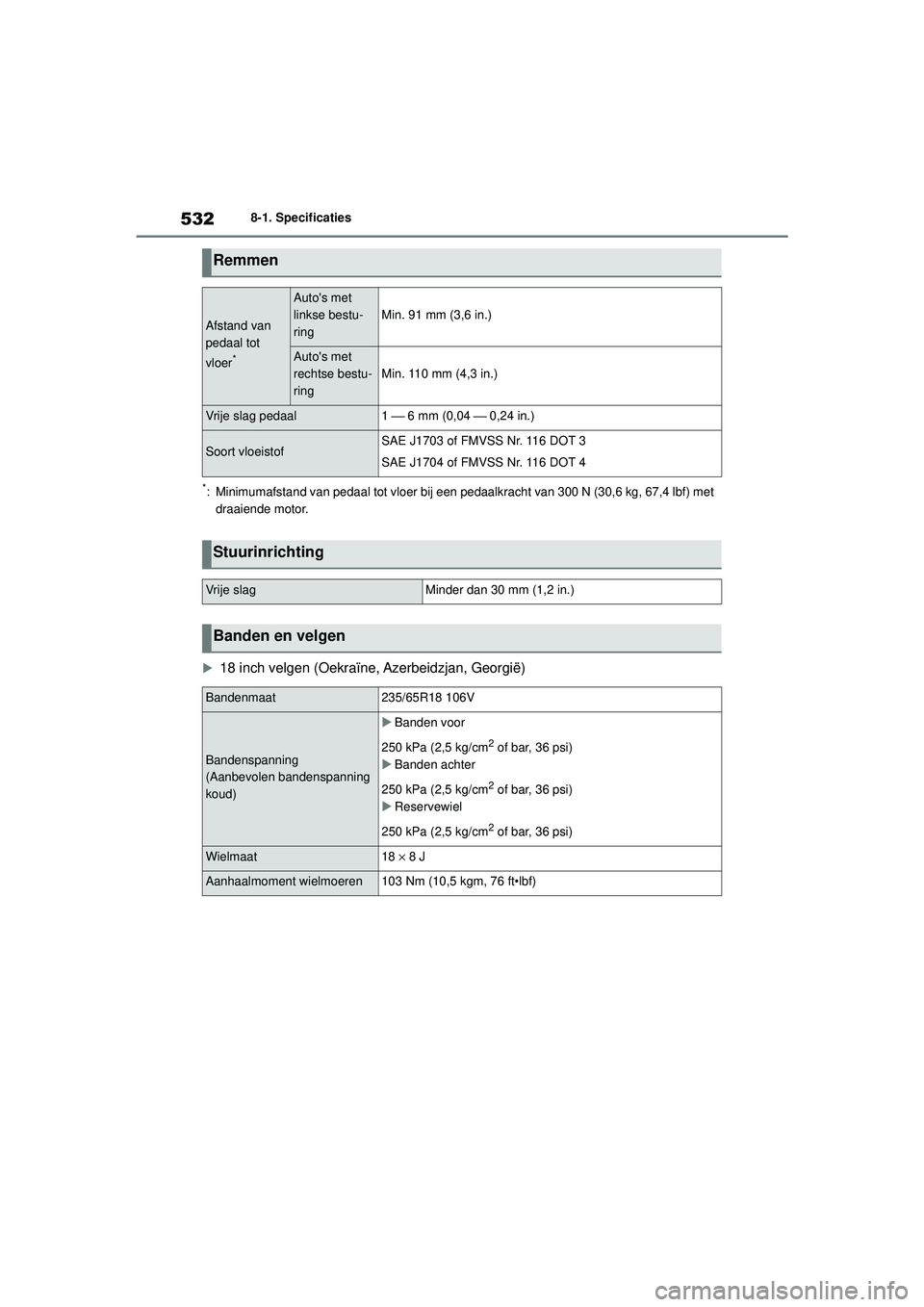

5328-1. Specificaties
HIGHLANDER HV_EE
*: Minimumafstand van pedaal tot vloer bij een pedaalkracht van 300 N (30,6 kg, 67,4 lbf) met draaiende motor.

18 inch velgen (Oekraïne, Azerbeidzjan, Georgië)
Remmen
Afstand van
pedaal tot
vloer
*
Auto's met
linkse bestu-
ring
Min. 91 mm (3,6 in.)
Auto's met
rechtse bestu-
ring
Min. 110 mm (4,3 in.)
Vrije slag pedaal1 ⎯ 6 mm (0,04 ⎯ 0,24 in.)
Soort vloeistofSAE J1703 of FMVSS Nr. 116 DOT 3
SAE J1704 of FMVSS Nr. 116 DOT 4
Stuurinrichting
Vrije slagMinder dan 30 mm (1,2 in.)
Banden en velgen
Bandenmaat235/65R18 106V
Bandenspanning
(Aanbevolen bandenspanning
koud)
 Banden voor
250 kPa (2,5 kg/cm
2 of bar, 36 psi)
 Banden achter
250 kPa (2,5 kg/cm
2 of bar, 36 psi)
 Reservewiel
250 kPa (2,5 kg/cm
2 of bar, 36 psi)
Wielmaat18 × 8 J
Aanhaalmoment wielmoeren103 Nm (10,5 kgm, 76 ft•lbf)
HIGHLANDER-HYBRID_OM_Europe_OM48G42E.book Page 532 Thursday, September 3, 2020 8:42 AM

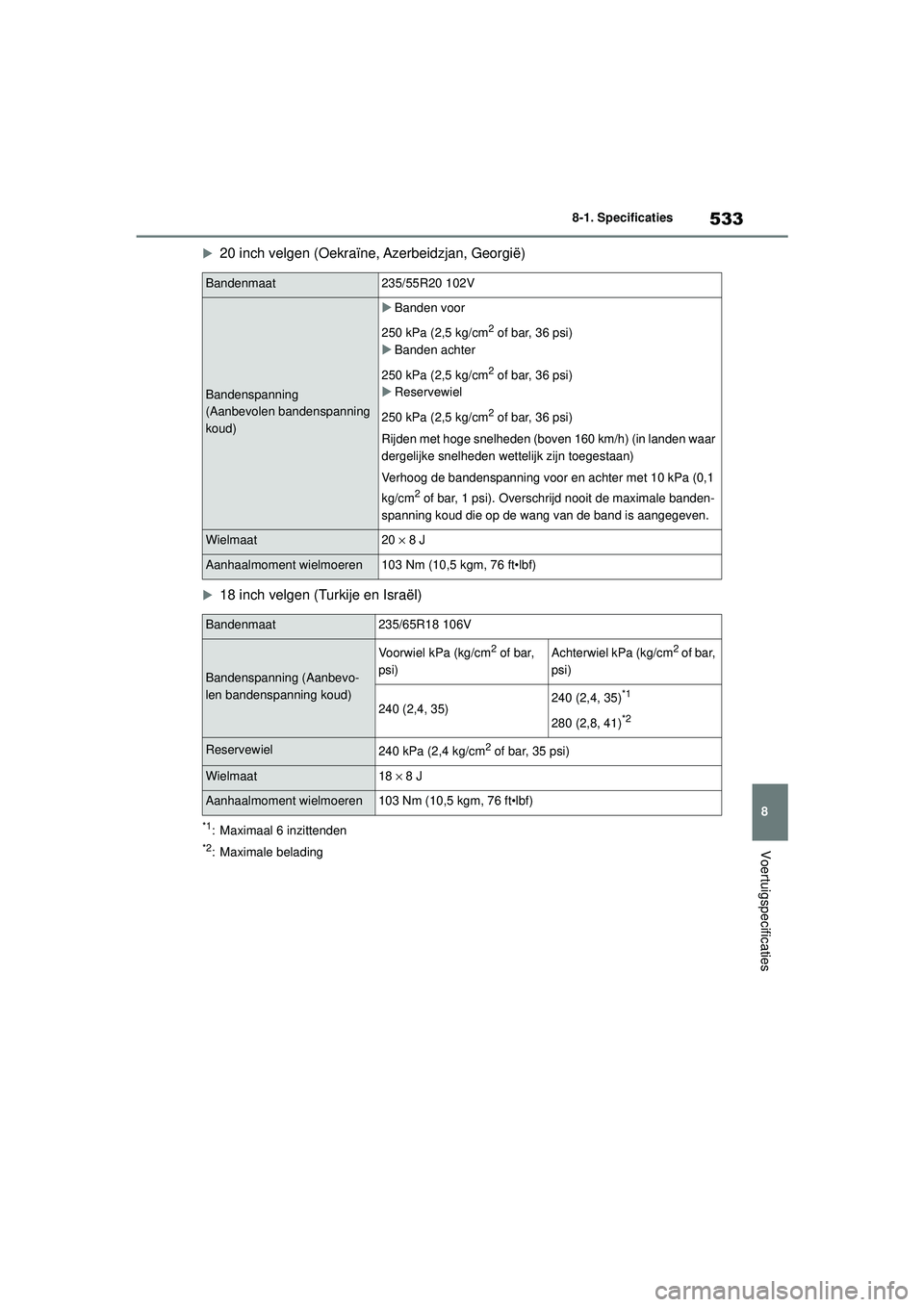

533
8
8-1. Specificaties
Voertuigspecificaties
HIGHLANDER HV_EE 
20 inch velgen (Oekraïne, Azerbeidzjan, Georgië)
18 inch velgen (Turkije en Israël)
*1: Maximaal 6 inzittenden
*2: Maximale belading
Bandenmaat235/55R20 102V
Bandenspanning
(Aanbevolen bandenspanning
koud)

Banden voor
250 kPa (2,5 kg/cm
2 of bar, 36 psi)
 Banden achter
250 kPa (2,5 kg/cm
2 of bar, 36 psi)
 Reservewiel
250 kPa (2,5 kg/cm
2 of bar, 36 psi)
Rijden met hoge snelheden (boven 160 km/h) (in landen waar
dergelijke snelheden we ttelijk zijn toegestaan)
Verhoog de bandenspanning voor en achter met 10 kPa (0,1
kg/cm
2 of bar, 1 psi). Overschrijd nooit de maximale banden-
spanning koud die op de wang van de band is aangegeven.
Wielmaat20 × 8 J
Aanhaalmoment wielmoeren103 Nm (10,5 kgm, 76 ft•lbf)
Bandenmaat235/65R18 106V
Bandenspanning (Aanbevo-
len bandenspanning koud)
Voorwiel kPa (kg/cm2 of bar,
psi)Achterwiel kPa (kg/cm2 of bar,
psi)
240 (2,4, 35)240 (2,4, 35)*1
280 (2,8, 41)*2
Reservewiel240 kPa (2,4 kg/cm2 of bar, 35 psi)
Wielmaat18 × 8 J
Aanhaalmoment wielmoeren103 Nm (10,5 kgm, 76 ft•lbf)
HIGHLANDER-HYBRID_OM_Europe_OM48G42E.book Page 533 Thursday, September 3, 2020 8:42 AM

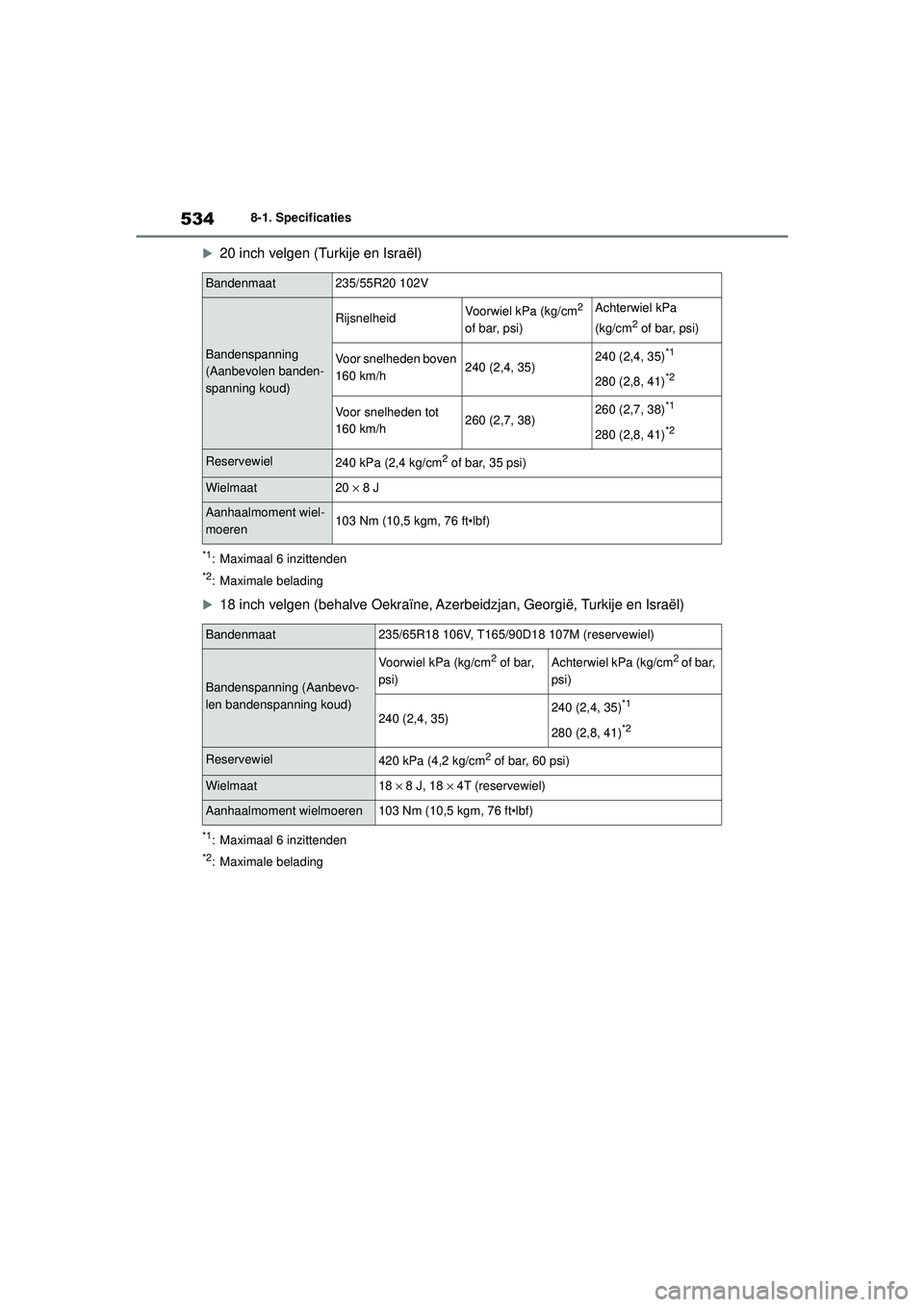

5348-1. Specificaties
HIGHLANDER HV_EE 
20 inch velgen (Turkije en Israël)
*1: Maximaal 6 inzittenden
*2: Maximale belading

18 inch velgen (behalve Oekraïne, Azer beidzjan, Georgië, Turkije en Israël)
*1: Maximaal 6 inzittenden
*2: Maximale belading
Bandenmaat235/55R20 102V
Bandenspanning
(Aanbevolen banden-
spanning koud)
RijsnelheidVoorwiel kPa (kg/cm2
of bar, psi)Achterwiel kPa
(kg/cm2 of bar, psi)
Voor snelheden boven
160 km/h240 (2,4, 35)240 (2,4, 35)*1
280 (2,8, 41)*2
Voor snelheden tot
160 km/h260 (2,7, 38)260 (2,7, 38)*1
280 (2,8, 41)*2
Reservewiel240 kPa (2,4 kg/cm2 of bar, 35 psi)
Wielmaat20 × 8 J
Aanhaalmoment wiel-
moeren103 Nm (10,5 kgm, 76 ft•lbf)
Bandenmaat235/65R18 106V, T165/90D18 107M (reservewiel)
Bandenspanning (Aanbevo-
len bandenspanning koud)
Voorwiel kPa (kg/cm2 of bar,
psi)Achterwiel kPa (kg/cm2 of bar,
psi)
240 (2,4, 35)240 (2,4, 35)*1
280 (2,8, 41)*2
Reservewiel420 kPa (4,2 kg/cm2 of bar, 60 psi)
Wielmaat18 × 8 J, 18 × 4T (reservewiel)
Aanhaalmoment wielmoeren103 Nm (10,5 kgm, 76 ft•lbf)
HIGHLANDER-HYBRID_OM_Europe_OM48G42E.book Page 534 Thursday, September 3, 2020 8:42 AM

535
8
8-1. Specificaties
Voertuigspecificaties
HIGHLANDER HV_EE 
20 inch velgen (behalve Oekraïne, Azer
beidzjan, Georgië, Turkije en Israël)
*1: Maximaal 6 inzittenden
*2: Maximale belading
■Bij het rijden met een aanhangwagen
Verhoog de bandenspanning tot 280 kPa (2,8 kg/cm
2 of bar, 41 psi) en rijd met een snelheid
van maximaal 100 km/h.
A: Glassokkellampen (oranje)
B: Glassokkellampen (helder)
C: Buislampjes (helder)
Bandenmaat235/55R20 102V, T165/90D18 107M (reservewiel)
Bandenspanning
(Aanbevolen banden-
spanning koud)
RijsnelheidVoorwiel kPa (kg/cm2
of bar, psi)Achterwiel kPa
(kg/cm2 of bar, psi)
Voor snelheden boven
160 km/h240 (2,4, 35)240 (2,4, 35)*1
280 (2,8, 41)*2
Voor snelheden tot
160 km/h260 (2,7, 38)260 (2,7, 38)*1
280 (2,8, 41)*2
Reservewiel420 kPa (4,2 kg/cm2 of bar, 60 psi)
Wielmaat20 × 8 J, 18 × 4T (reservewiel)
Aanhaalmoment wiel-
moeren103 Nm (10,5 kgm, 76 ft•lbf)
Lampen
LampenWType
Exterieur
Richtingaanwijzers voor21A
Richtingaanwijzers achter21A
Achteruitrijlichten16B
Mistachterlichten21B
Kentekenplaatverlichting5B
Interieur
Instapverlichting5B
Make-upverlichting8B
Leeslampjes achter8B
Interieurverlichting achter8C
HIGHLANDER-HYBRID_OM_Europe_OM48G42E.book Page 535 Thursday, September 3, 2020 8:42 AM

5368-1. Specificaties
HIGHLANDER HV_EE
■Gebruik van benzine vermengd met
ethanol in een benzinemotor
Toyota staat het gebruik van benzine ver-
mengd met ethanol toe wanneer de hoeveel-
heid ethanol maximaal 10% bedraagt.
Controleer of het octaangetal van de benzine
met ethanol aan bovenstaande voorwaarden
voldoet.
■Als de motor pingelt
●Neem contact op met een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde
en uitgeruste deskundige.
●Het kan een enkele keer voorkomen dat u
de motor licht hoort pingelen tijdens acce-
lereren of bij het oprijden van een heuvel.
Dit is normaal en is geen reden tot
bezorgdheid.
Infor matie over brandstof
Als u dit soort labels aantreft bij
het tankstation, gebruik dan alleen
brandstof met een van de onder-
staande labels.
EU: Gebruik uitsluitend loodvrije
benzine conform de Europese
norm EN228. Gebruik loodvrije
benzine met een octaangetal van
95 RON (Research Octane Num-
ber) of hoger voor optimale presta-
ties van uw auto.
Behalve EU: Gebruik alleen lood-
vrije benzine. Gebruik loodvrije
benzine met een octaangetal van
91 RON (Research Octane Num-
ber) of hoger voor optimale presta-
ties van uw auto.
OPMERKING
■Opmerking over de brandstofkwali-
teit
●Gebruik de juiste brandstoffen. De
motor zal beschadigd raken wanneer u
de verkeerde brandstof gebruikt.
●Gebruik geen benzine met metaalhou-
dende additieven, zoals mangaan, ijzer
of lood, omdat dit schade aan uw motor
of emissieregelsysteem kan veroorza-
ken.
●Voeg geen aftermarket metaalhoudende
brandstofadditieven toe.
●EU: Gebruik geen bio-ethanolbrandstof
die wordt verkocht onder de naam E50
of E85, of brandstof met een hoog
ethanolgehalte. Bij gebruik van deze
brandstoffen wordt het brandstofsys-
teem beschadigd. Neem bij twijfel con-
tact op met een erkende Toyota-dealer
of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitge-
ruste deskundige.
●Behalve EU: Gebruik geen bio-ethanol-
brandstof die wordt verkocht onder de
naam E50 of E85, of brandstof met een
hoog ethanolgehalte. Uw auto is
geschikt voor benzine met maximaal
10% ethanol. Bij het gebruik van brand-
stof met meer dan 10% ethanol (E10)
wordt het brandstofsysteem van de auto
beschadigd. Zorg ervoor dat u brandstof
tankt met de juiste specificaties en de
vereiste kwaliteit. Neem bij twijfel con-
tact op met een erkende Toyota-dealer
of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitge-
ruste deskundige.
●Gebruik geen methanolhoudende ben-
zine, zoals M15, M85 of M100.
Door methanolhoudende benzine te
gebruiken kan de motor beschadigd
raken of kunnen er storingen in optre-
den.
HIGHLANDER-HYBRID_OM_Europe_OM48G42E.book Page 536 Thursday, September 3, 2020 8:42 AM

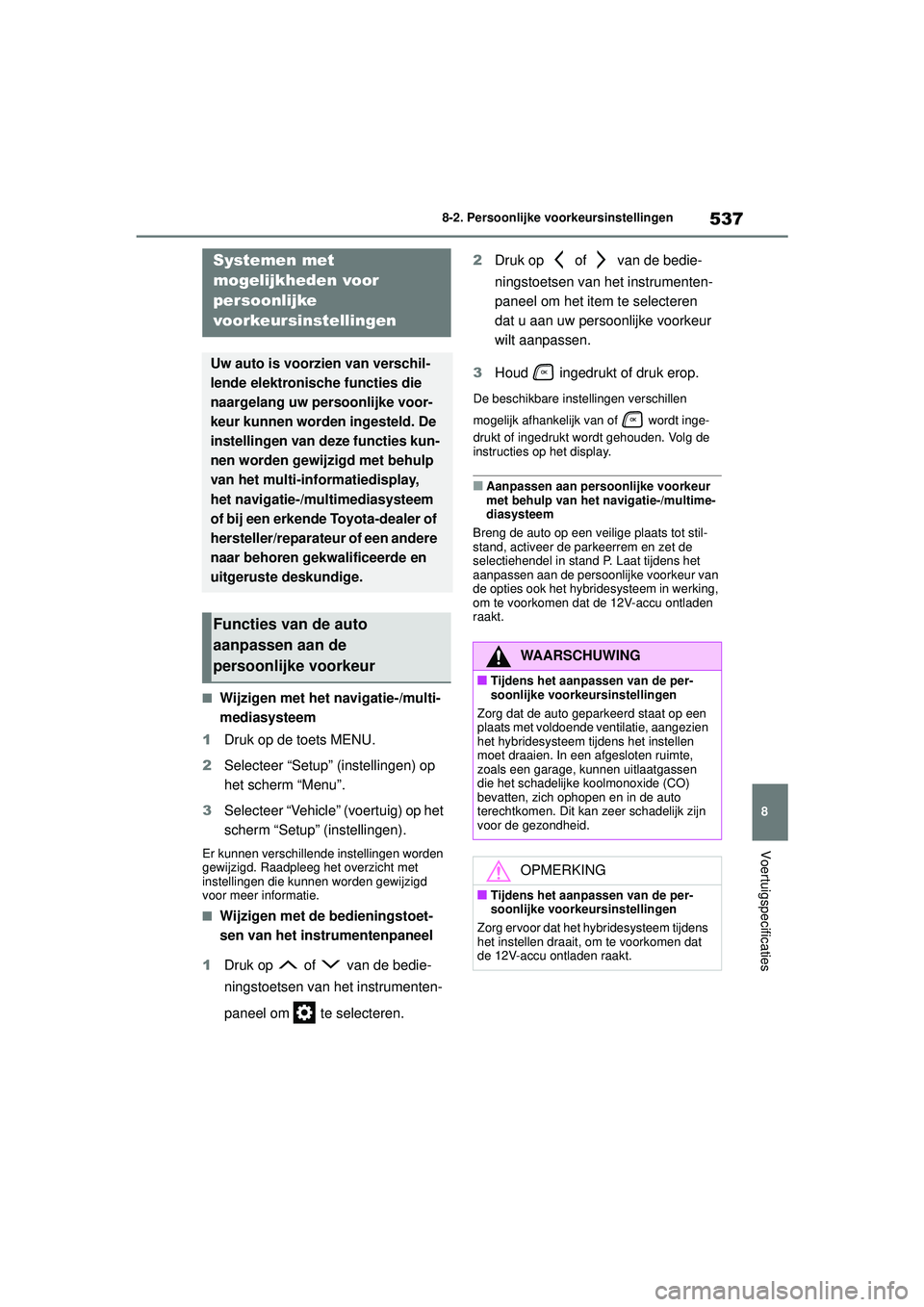

537
8
8-2. Persoonlijke voorkeursinstellingen
Voertuigspecificaties
HIGHLANDER HV_EE
8-2.Persoonlijke voorkeursinstellingen
■Wijzigen met het navigatie-/multi-
mediasysteem
1 Druk op de toets MENU.
2 Selecteer “Setup” (instellingen) op
het scherm “Menu”.
3 Selecteer “Vehicle” (voertuig) op het
scherm “Setup” (instellingen).
Er kunnen verschillende instellingen worden
gewijzigd. Raadpleeg het overzicht met
instellingen die kunnen worden gewijzigd
voor meer informatie.
■Wijzigen met de bedieningstoet-
sen van het instrumentenpaneel
1 Druk op of van de bedie-
ningstoetsen van het instrumenten-
paneel om te selecteren. 2
Druk op of van de bedie-
ningstoetsen van het instrumenten-
paneel om het item te selecteren
dat u aan uw persoonlijke voorkeur
wilt aanpassen.
3 Houd ingedrukt of druk erop.
De beschikbare instellingen verschillen
mogelijk afhankelijk van of wordt inge-
drukt of ingedrukt wordt gehouden. Volg de
instructies op het display.
■Aanpassen aan persoonlijke voorkeur
met behulp van het navigatie-/multime-
diasysteem
Breng de auto op een veilige plaats tot stil-
stand, activeer de parkeerrem en zet de
selectiehendel in stand P. Laat tijdens het
aanpassen aan de persoonlijke voorkeur van
de opties ook het hybridesysteem in werking,
om te voorkomen dat de 12V-accu ontladen
raakt.
Systemen met
mogelijkheden voor
persoonlijke
voorkeursinstellingen
Uw auto is voorzien van verschil-
lende elektronische functies die
naargelang uw persoonlijke voor-
keur kunnen worden ingesteld. De
instellingen van deze functies kun-
nen worden gewijzigd met behulp
van het multi-informatiedisplay,
het navigatie-/multimediasysteem
of bij een erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige.
Functies van de auto
aanpassen aan de
persoonlijke voorkeur
WAARSCHUWING
■Tijdens het aanpassen van de per-
soonlijke voorkeursinstellingen
Zorg dat de auto geparkeerd staat op een
plaats met voldoende ventilatie, aangezien
het hybridesysteem tijdens het instellen
moet draaien. In een afgesloten ruimte,
zoals een garage, kunnen uitlaatgassen
die het schadelijke koolmonoxide (CO)
bevatten, zich ophopen en in de auto
terechtkomen. Dit kan zeer schadelijk zijn
voor de gezondheid.
OPMERKING
■Tijdens het aanpassen van de per-
soonlijke voorkeursinstellingen
Zorg ervoor dat het hy bridesysteem tijdens
het instellen draait, om te voorkomen dat
de 12V-accu ontladen raakt.
HIGHLANDER-HYBRID_OM_Europe_OM48G42E.book Page 537 Thursday, September 3, 2020 8:42 AM

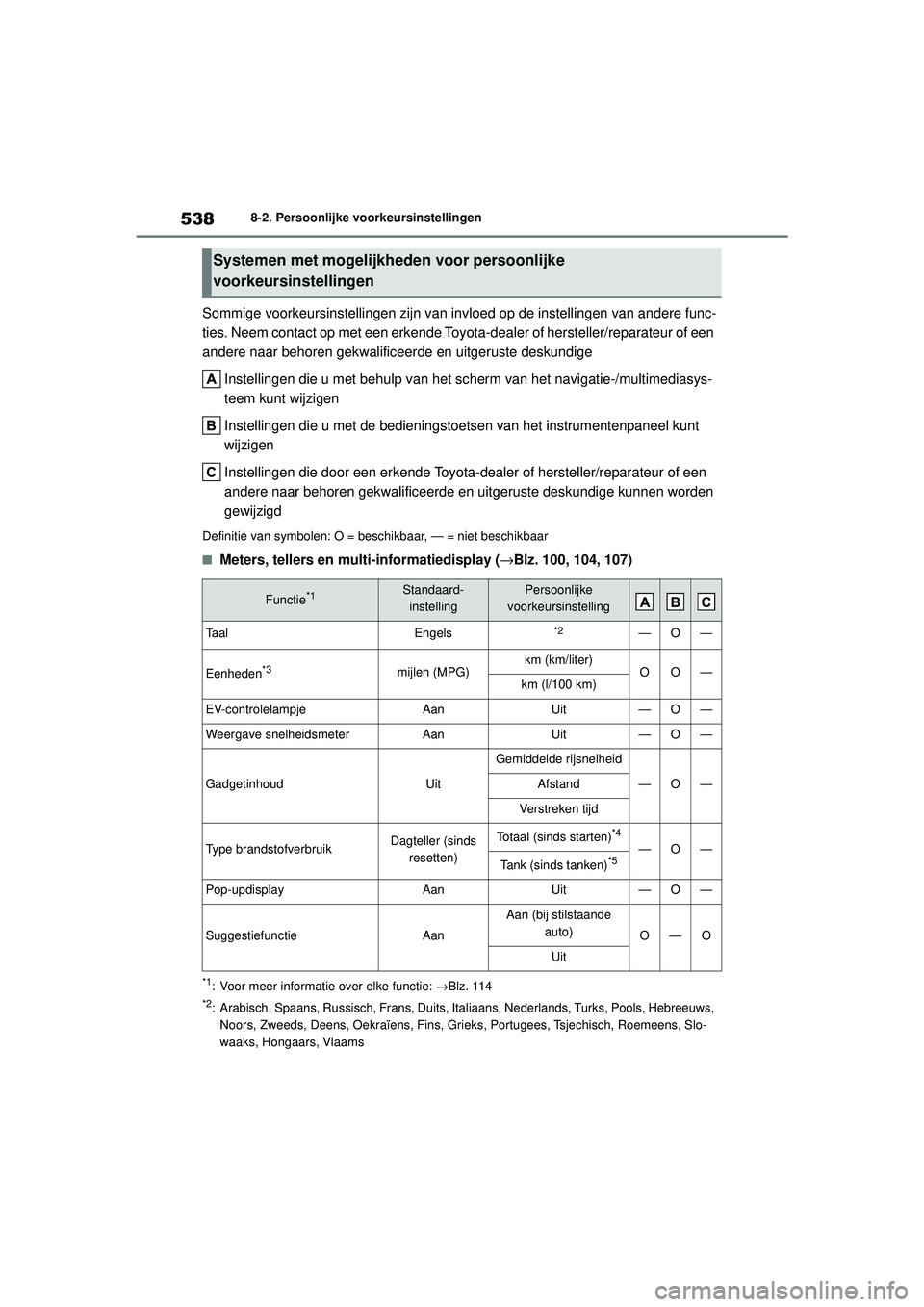

5388-2. Persoonlijke voorkeursinstellingen
HIGHLANDER HV_EE
Sommige voorkeursinstellingen zijn van invloed op de instellingen van andere func-
ties. Neem contact op met een erkende Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalific eerde en uitgeruste deskundige
Instellingen die u met beh ulp van het scherm van het navigatie-/multimediasys-
teem kunt wijzigen
Instellingen die u met de bedieningstoetsen van het instrumentenpaneel kunt
wijzigen
Instellingen die door een erkende Toyota- dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige kunnen worden
gewijzigd
Definitie van symbolen: O = bes chikbaar, — = niet beschikbaar
■Meters, tellers en multi-informatiedisplay ( →Blz. 100, 104, 107)
*1: Voor meer informatie over elke functie: →Blz. 114
*2: Arabisch, Spaans, Russisch, Frans, Duits, Ita liaans, Nederlands, Turks, Pools, Hebreeuws,
Noors, Zweeds, Deens, Oekraïens, Fins, Gr ieks, Portugees, Tsjechisch, Roemeens, Slo-
waaks, Hongaars, Vlaams
Systemen met mogelijkheden voor persoonlijke
voorkeursinstellingen
Functie*1Standaard- instellingPersoonlijke
voorkeursinstelling
Ta a lEngels*2—O—
Eenheden*3mijlen (MPG)km (km/liter)OO—km (l/100 km)
EV-controlelampjeAanUit—O—
Weergave snelheidsmeterAanUit—O—
GadgetinhoudUit
Gemiddelde rijsnelheid
—O—Afstand
Verstreken tijd
Type brandstofverbruikDagteller (sinds resetten)Totaal (sinds starten)*4
—O—
Tank (sinds tanken)*5
Pop-updisplayAanUit—O—
SuggestiefunctieAan
Aan (bij stilstaande auto)
O—O
Uit
HIGHLANDER-HYBRID_OM_Europe_OM48G42E.book Page 538 Thursday, September 3, 2020 8:42 AM

539
8

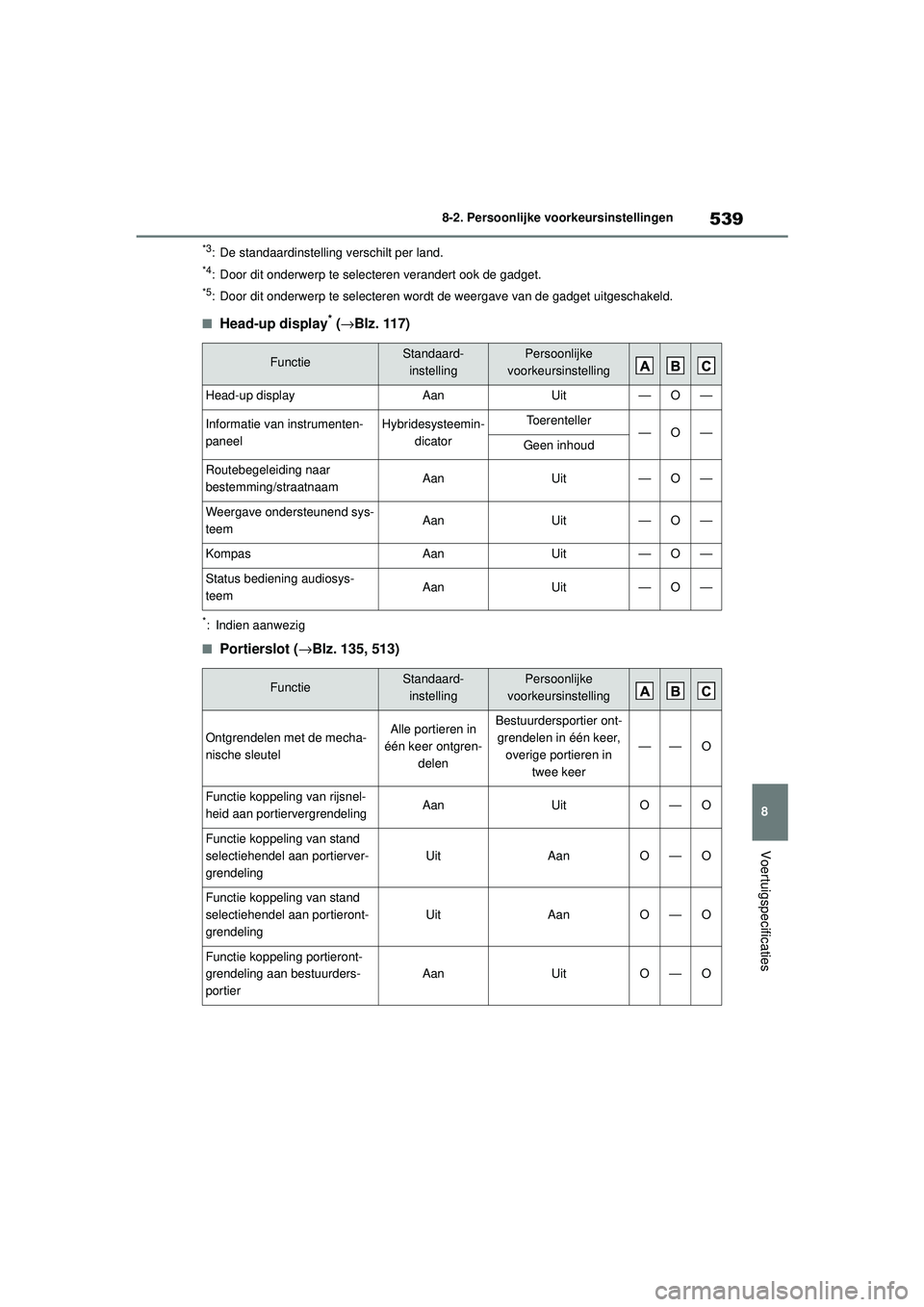

8-2. Persoonlijke voorkeursinstellingen
Voertuigspecificaties
HIGHLANDER HV_EE
*3: De standaardinstelling verschilt per land.
*4: Door dit onderwerp te selecteren verandert ook de gadget.
*5: Door dit onderwerp te selecteren wordt de weergave van de gadget uitgeschakeld.
■Head-up display* (
→ Blz. 117)
*: Indien aanwezig
■Portierslot ( →Blz. 135, 513)
FunctieStandaard-
instellingPersoonlijke
voorkeursinstelling
Head-up displayAanUit—O—
Informatie van instrumenten-
paneelHybridesysteemin- dicatorToerenteller—O—Geen inhoud
Routebegeleiding naar
bestemming/straatnaamAanUit—O—
Weergave ondersteunend sys-
teemAanUit—O—
KompasAanUit—O—
Status bediening audiosys-
teemAanUit—O—
FunctieStandaard-
instellingPersoonlijke
voorkeursinstelling
Ontgrendelen met de mecha-
nische sleutelAlle portieren in
één keer ontgren-
delenBestuurdersportier ont-grendelen in één keer, overige portieren in twee keer
——O
Functie koppeling van rijsnel-
heid aan portiervergrendelingAanUitO—O
Functie koppeling van stand
selectiehendel aan portierver-
grendeling
UitAanO—O
Functie koppeling van stand
selectiehendel aan portieront-
grendeling
UitAanO—O
Functie koppeling portieront-
grendeling aan bestuurders-
portier
AanUitO—O
HIGHLANDER-HYBRID_OM_Europe_OM48G42E.book Page 539 Thursday, September 3, 2020 8:42 AM
