TOYOTA HILUX 2013 Betriebsanleitungen (in German)

461
3-6. Weitere Innenraumausstattung
3
Innenraumausstattung
HILUX_OM_OM71177M_(EM)
■

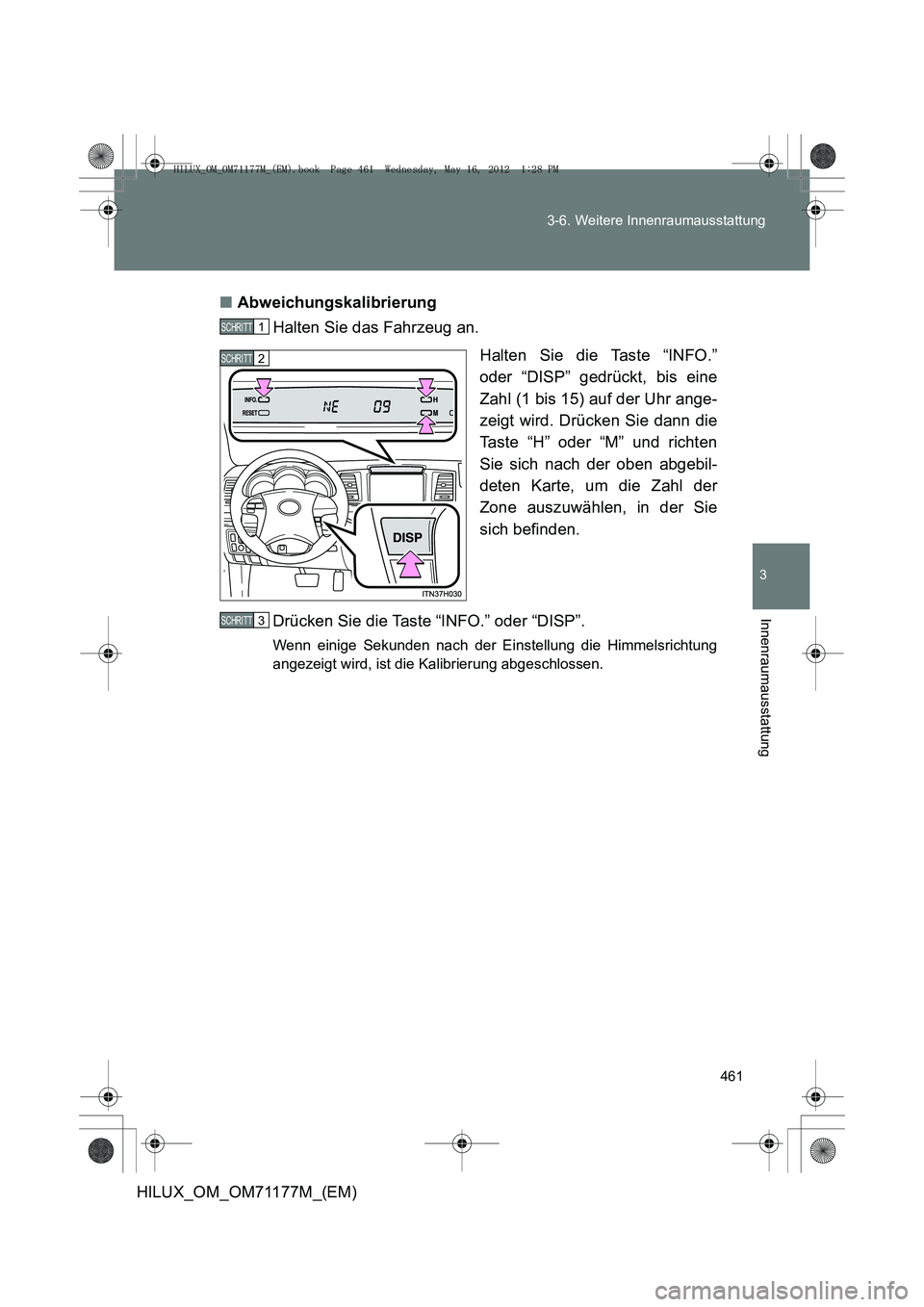

Abweichungskalibrierung
Halten Sie das Fahrzeug an.
Halten Sie die Taste “INFO.”
oder “DISP” gedrückt, bis eine
Zahl (1 bis 15) auf der Uhr ange-
zeigt wird. Drücken Sie dann die
Taste “H” oder “M” und richten
Sie sich nach der oben abgebil-
deten Karte, um die Zahl der
Zone auszuwählen, in der Sie
sich befinden.
Drücken Sie die Taste “INFO.” oder “DISP”.
Wenn einige Sekunden nach der Ei nstellung die Himmelsrichtung
angezeigt wird, ist die Kalibrierung abgeschlossen.
1 SCHRITT
2 SCHRITT
3 SCHRITT
HILUX_OM_OM71177M_(EM).book Page 461 Wednesday, May 16, 2012 1:28 PM

462
3-6. Weitere Innenraumausstattung
HILUX_OM_OM71177M_(EM)
■

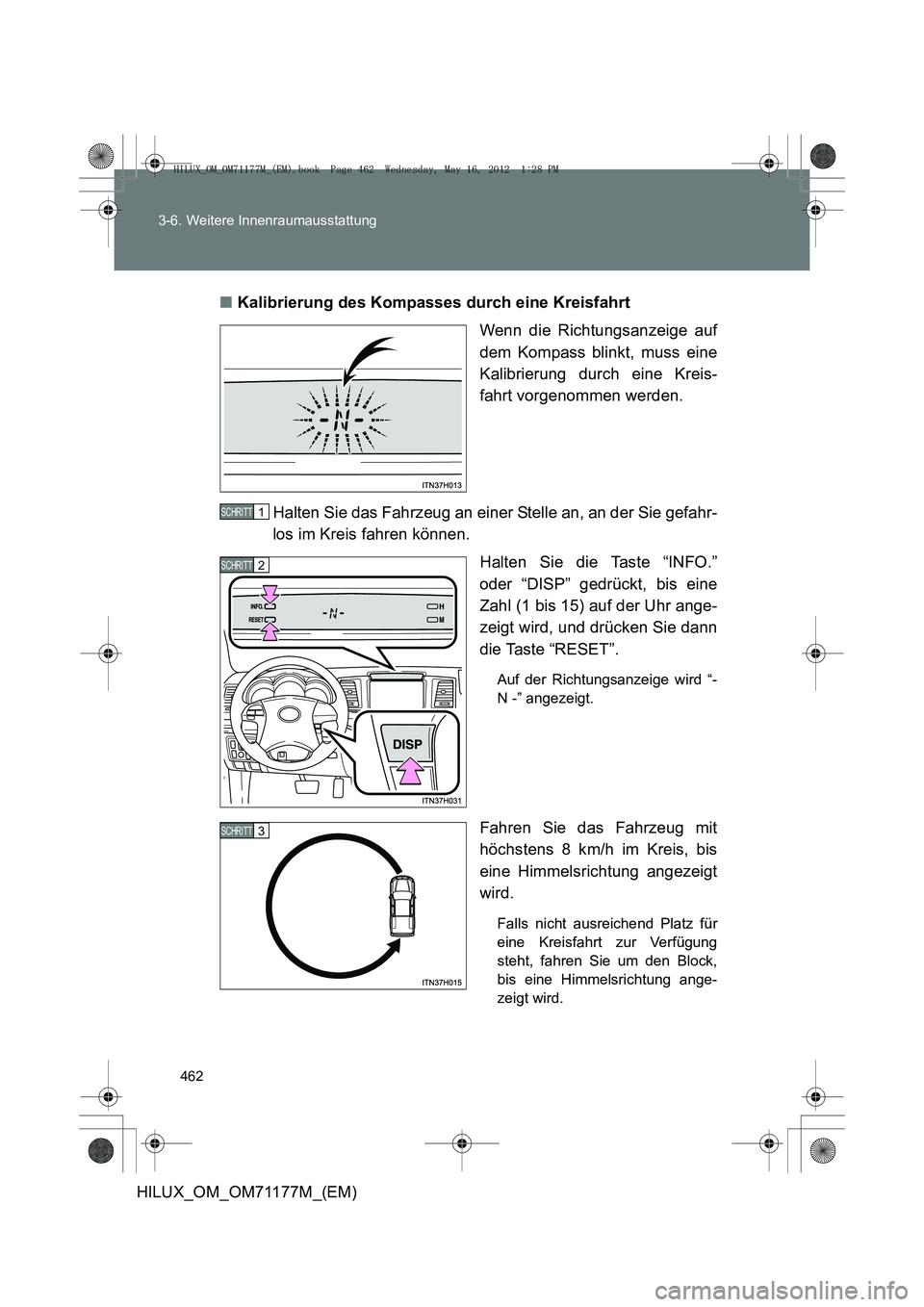

Kalibrierung des Kompasses durch eine Kreisfahrt
Wenn die Richtungsanzeige auf
dem Kompass blinkt, muss eine
Kalibrierung durch eine Kreis-
fahrt vorgenommen werden.
Halten Sie das Fahrzeug an einer Stelle an, an der Sie gefahr-
los im Kreis fahren können. Halten Sie die Taste “INFO.”
oder “DISP” gedrückt, bis eine
Zahl (1 bis 15) auf der Uhr ange-
zeigt wird, und drücken Sie dann
die Taste “RESET”.
Auf der Richtungsanzeige wird “-
N -” angezeigt.
Fahren Sie das Fahrzeug mit
höchstens 8 km/h im Kreis, bis
eine Himmelsrichtung angezeigt
wird.
Falls nicht ausreichend Platz für
eine Kreisfahrt zur Verfügung
steht, fahren Sie um den Block,
bis eine Himmelsrichtung ange-
zeigt wird.
1 SCHRITT
2 SCHRITT
3 SCHRITT
HILUX_OM_OM71177M_(EM).book Page 462 Wednesday, May 16, 2012 1:28 PM

463
3-6. Weitere Innenraumausstattung
3
Innenraumausstattung
HILUX_OM_OM71177M_(EM)
■

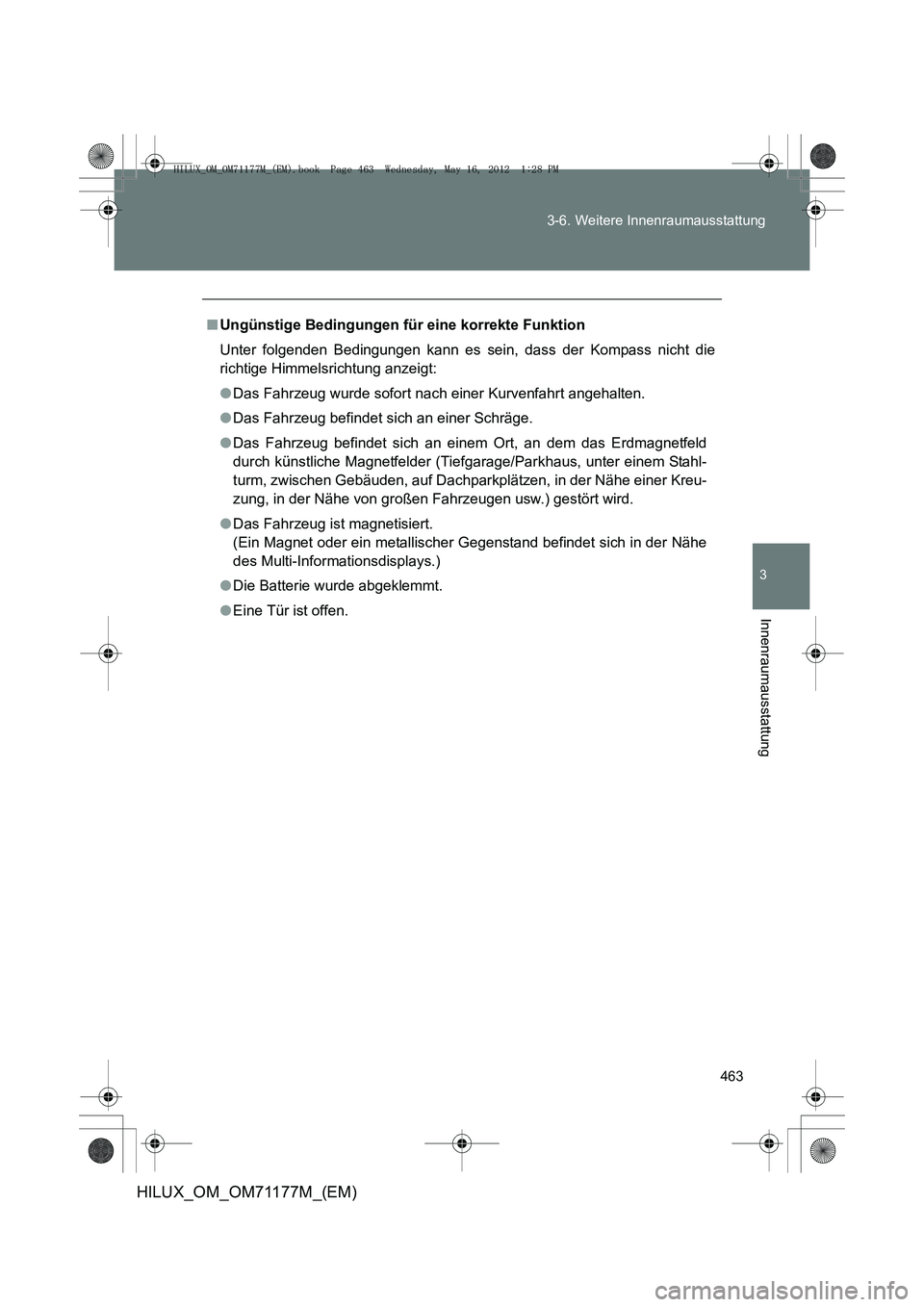

Ungünstige Bedingungen für eine korrekte Funktion
Unter folgenden Bedingungen kann es sein, dass der Kompass nicht die
richtige Himmelsrichtung anzeigt:
●Das Fahrzeug wurde sofort nach einer Kurvenfahrt angehalten.
● Das Fahrzeug befindet sich an einer Schräge.
● Das Fahrzeug befindet sich an einem Ort, an dem das Erdmagnetfeld
durch künstliche Magnetfelder (Tie fgarage/Parkhaus, unter einem Stahl-
turm, zwischen Gebäuden, auf Dachparkplätzen, in der Nähe einer Kreu-
zung, in der Nähe von großen Fahrzeugen usw.) gestört wird.
● Das Fahrzeug ist magnetisiert.
(Ein Magnet oder ein metallischer Gegenstand befindet sich in der Nähe
des Multi-Informationsdisplays.)
● Die Batterie wurde abgeklemmt.
● Eine Tür ist offen.
HILUX_OM_OM71177M_(EM).book Page 463 Wednesday, May 16, 2012 1:28 PM

464
3-6. Weitere Innenraumausstattung
HILUX_OM_OM71177M_(EM)

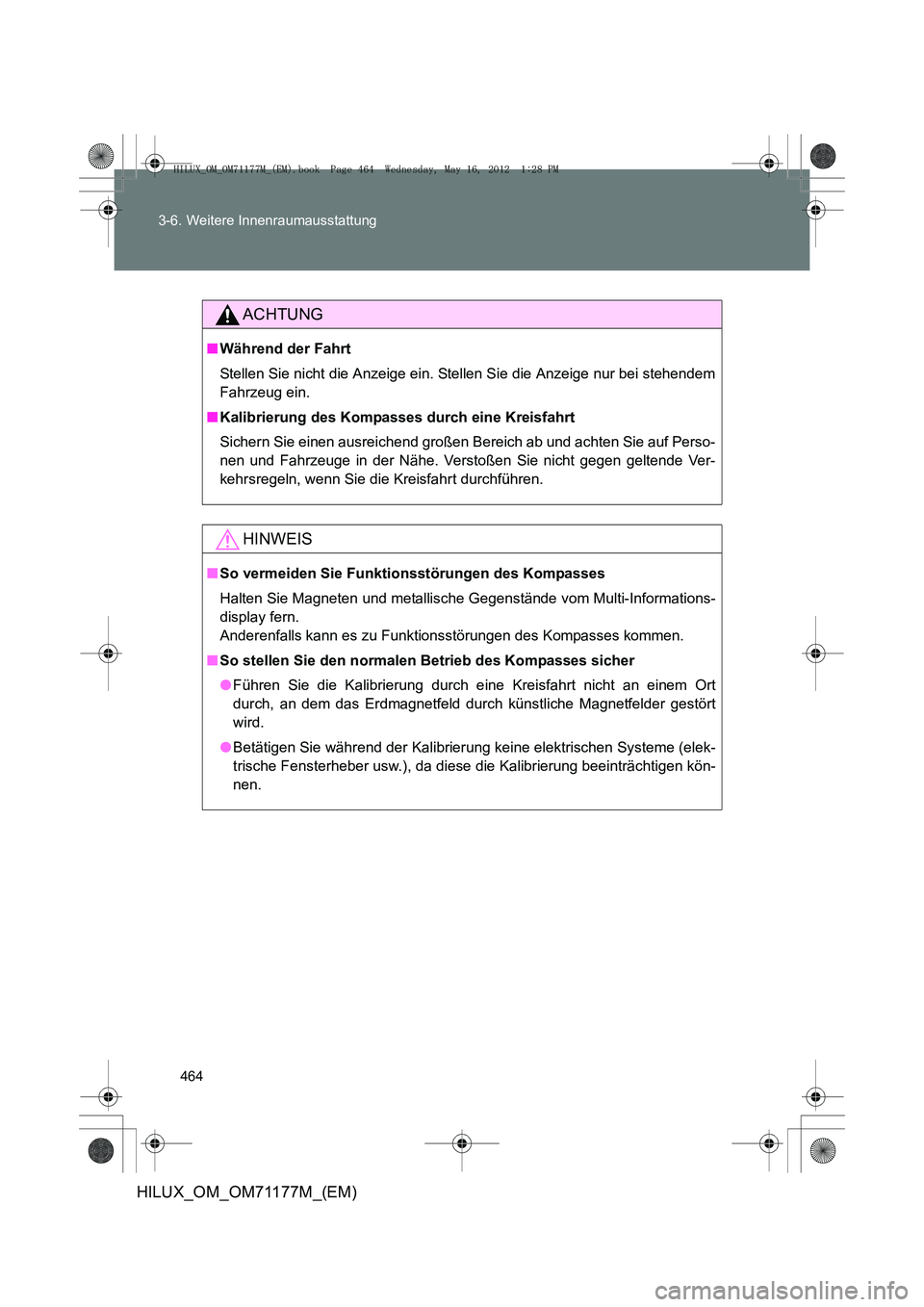

ACHTUNG
■
Während der Fahrt
Stellen Sie nicht die Anzeige ein. St ellen Sie die Anzeige nur bei stehendem
Fahrzeug ein.
■ Kalibrierung des Kompasses durch eine Kreisfahrt
Sichern Sie einen ausreichend großen Bereich ab und achten Sie auf Perso-
nen und Fahrzeuge in der Nähe. Verstoßen Sie nicht gegen geltende Ver-
kehrsregeln, wenn Sie die Kreisfahrt durchführen.
HINWEIS
■So vermeiden Sie Funktionsstörungen des Kompasses
Halten Sie Magneten und metallische Gegenstände vom Multi-Informations-
display fern.
Anderenfalls kann es zu Funktionsstörungen des Kompasses kommen.
■ So stellen Sie den normalen Betrieb des Kompasses sicher
●Führen Sie die Kalibrierung durch eine Kreisfahrt nicht an einem Ort
durch, an dem das Erdmagnetfeld durch künstliche Magnetfelder gestört
wird.
● Betätigen Sie während der Kalibrierung keine elektrischen Systeme (elek-
trische Fensterheber usw.), da diese die Kalibrierung beeinträchtigen kön-
nen.
HILUX_OM_OM71177M_(EM).book Page 464 Wednesday, May 16, 2012 1:28 PM

465
3-6. Weitere Innenraumausstattung
3
Innenraumausstattung
HILUX_OM_OM71177M_(EM)

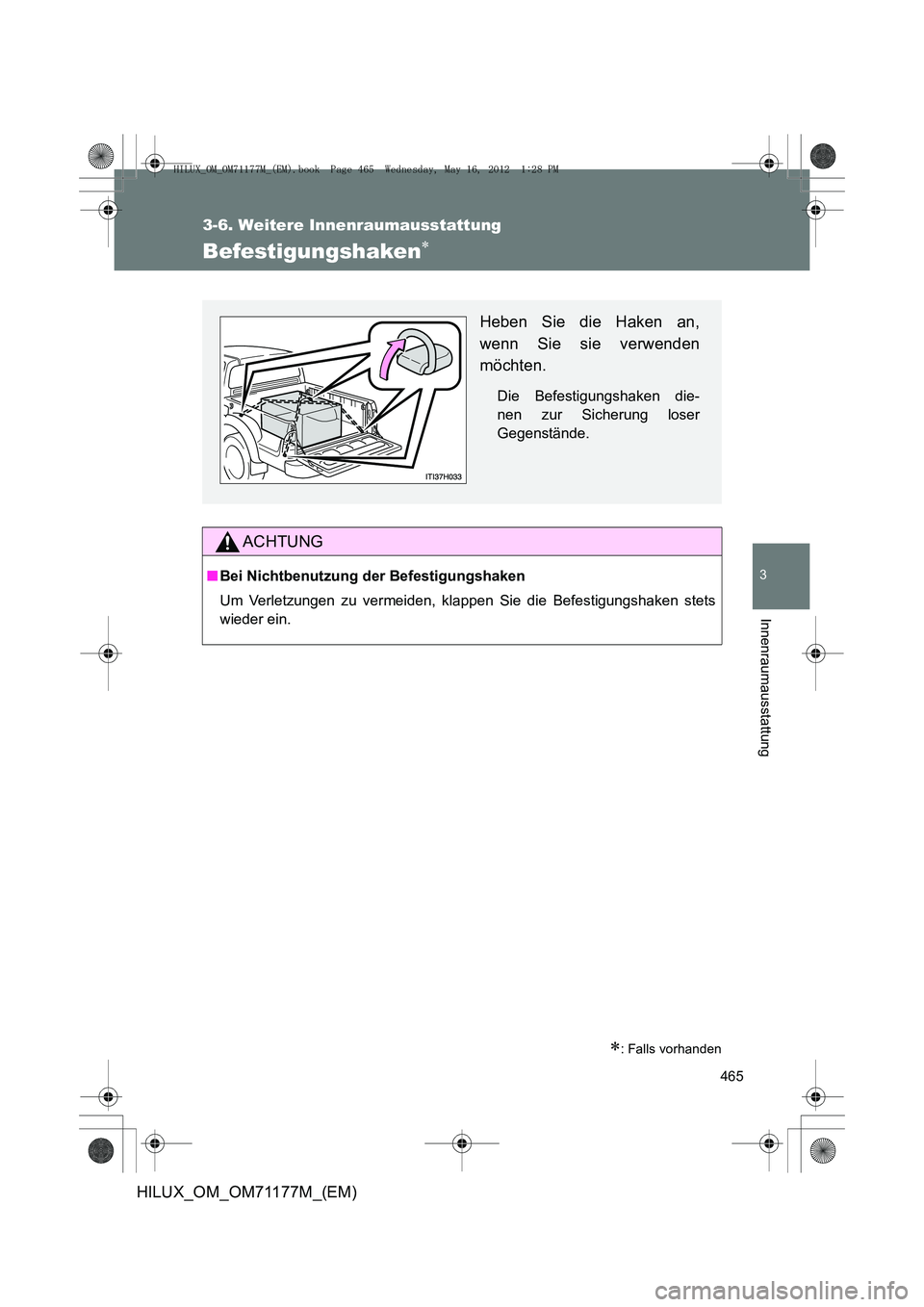

Befestigungshaken∗
∗: Falls vorhanden
ACHTUNG
■Bei Nichtbenutzung der Befestigungshaken
Um Verletzungen zu vermeiden, klappen Sie die Befestigungshaken stets
wieder ein.
Heben Sie die Haken an,
wenn Sie sie verwenden
möchten.
Die Befestigungshaken die-
nen zur Sicherung loser
Gegenstände.
HILUX_OM_OM71177M_(EM).book Page 465 Wednesday, May 16, 2012 1:28 PM

466
3-6. Weitere Innenraumausstattung
HILUX_OM_OM71177M_(EM)
HILUX_OM_OM71177M_(EM).book Page 466 Wednesday, May 16, 2012
1:28 PM

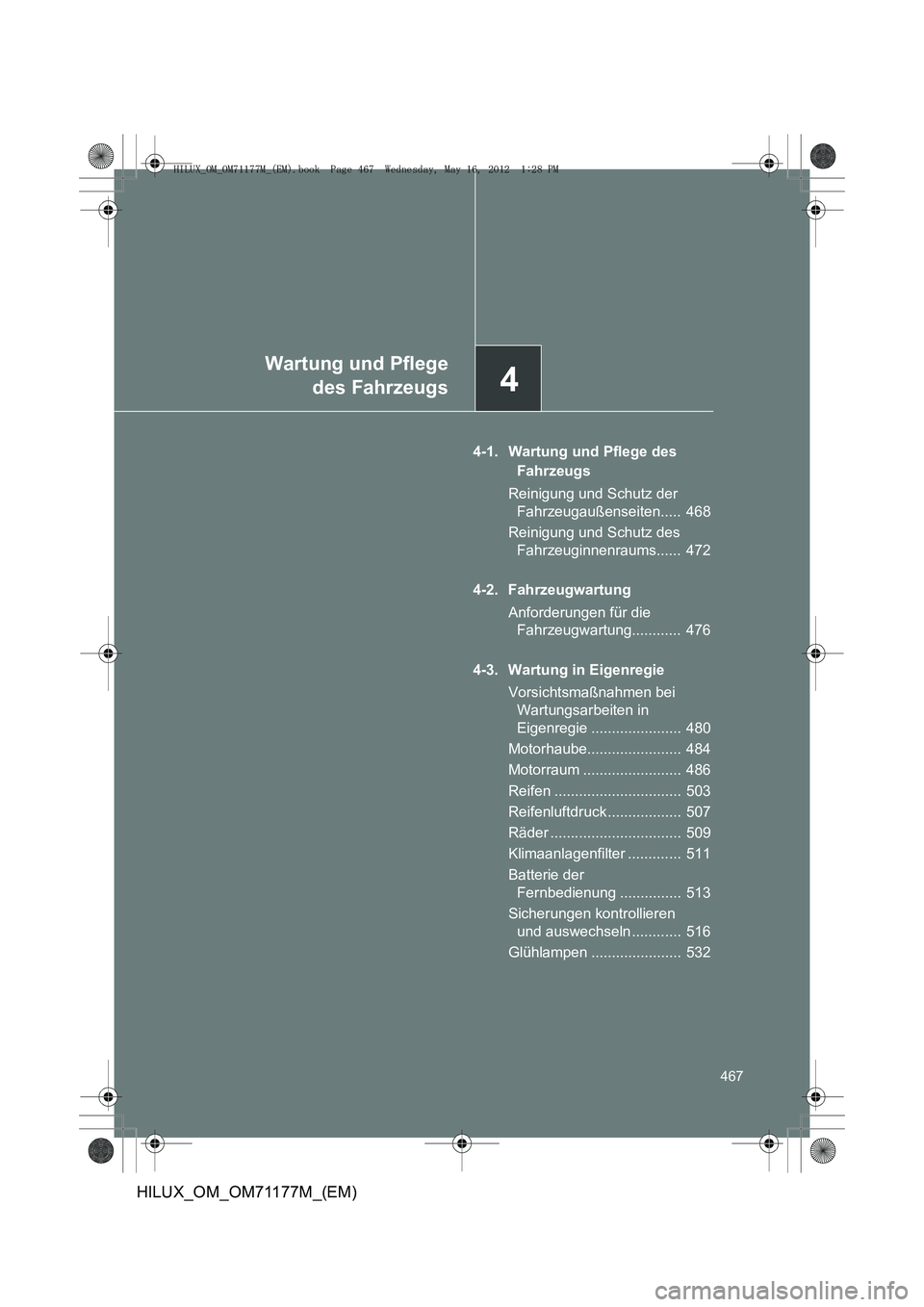

4
Wartung und Pflegedes Fahrzeugs
467
HILUX_OM_OM71177M_(EM)
4-1. Wartung und Pflege des
Fahrzeugs
Reinigung und Schutz der Fahrzeugaußenseiten..... 468
Reinigung und Schutz des Fahrzeuginnenraums...... 472
4-2. Fahrzeugwartung Anforderungen für die Fahrzeugwartung............ 476
4-3. Wartung in Eigenregie Vorsichtsmaßnahmen bei Wartungsarbeiten in
Eigenregie ...................... 480
Motorhaube....................... 484
Motorraum ........................ 486
Reifen ............................... 503
Reifenluftdruck .................. 507
Räder ................................ 509
Klimaanlagenfilter ............. 511
Batterie der Fernbedienung ............... 513
Sicherungen kontrollieren und auswechseln ............ 516
Glühlampen ...................... 532
HILUX_OM_OM71177M_(EM).book Page 467 Wednesday, May 16, 2012 1:28 PM

468
HILUX_OM_OM71177M_(EM)
4-1. Wartung und Pflege des Fahrzeugs

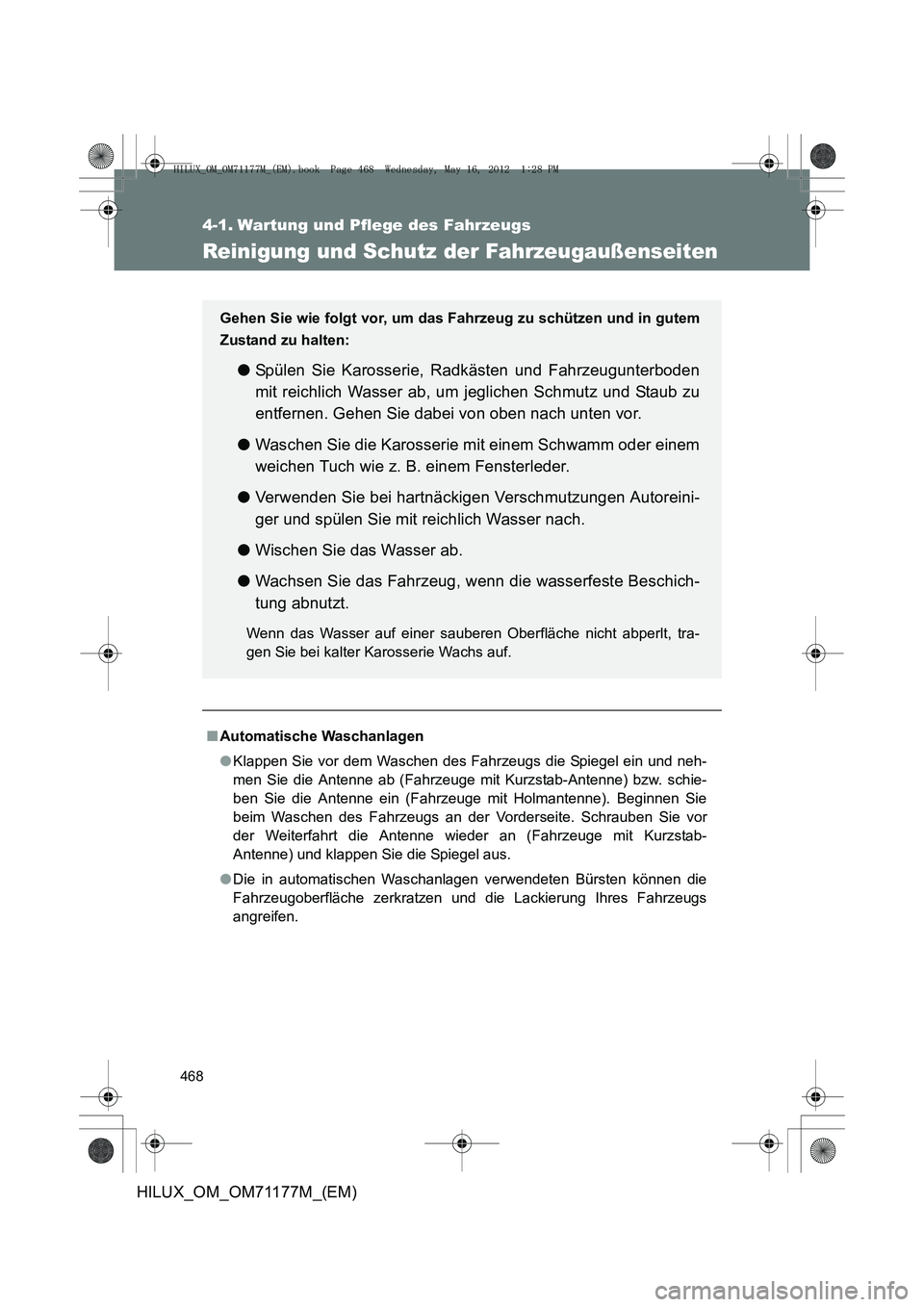

Reinigung und Schutz der Fahrzeugaußenseiten
■Automatische Waschanlagen
●Klappen Sie vor dem Waschen des Fahrzeugs die Spiegel ein und neh-
men Sie die Antenne ab (Fahrzeuge mit Kurzstab-Antenne) bzw. schie-
ben Sie die Antenne ein (Fahrzeuge mit Holmantenne). Beginnen Sie
beim Waschen des Fahrzeugs an der Vorderseite. Schrauben Sie vor
der Weiterfahrt die Antenne wieder an (Fahrzeuge mit Kurzstab-
Antenne) und klappen Sie die Spiegel aus.
● Die in automatischen Waschanlagen verwendeten Bürsten können die
Fahrzeugoberfläche zerkratzen und die Lackierung Ihres Fahrzeugs
angreifen.
Gehen Sie wie folgt vor, um das Fahrzeug zu schützen und in gutem
Zustand zu halten:
●
Spülen Sie Karosserie, Radkästen und Fahrzeugunterboden
mit reichlich Wasser ab, um jeglichen Schmutz und Staub zu
entfernen. Gehen Sie dabei von oben nach unten vor.
● Waschen Sie die Karosserie mit einem Schwamm oder einem
weichen Tuch wie z. B. einem Fensterleder.
● Verwenden Sie bei hartnäckigen Verschmutzungen Autoreini-
ger und spülen Sie mit reichlich Wasser nach.
● Wischen Sie das Wasser ab.
● Wachsen Sie das Fahrzeug, wenn die wasserfeste Beschich-
tung abnutzt.
Wenn das Wasser auf einer sauberen Oberfläche nicht abperlt, tra-
gen Sie bei kalter Karosserie Wachs auf.
HILUX_OM_OM71177M_(EM).book Page 468 Wednesday, May 16, 2012 1:28 PM

469
4-1. Wartung und Pflege des Fahrzeugs
4
Wartung und Pflege des Fahrzeugs
HILUX_OM_OM71177M_(EM)
■

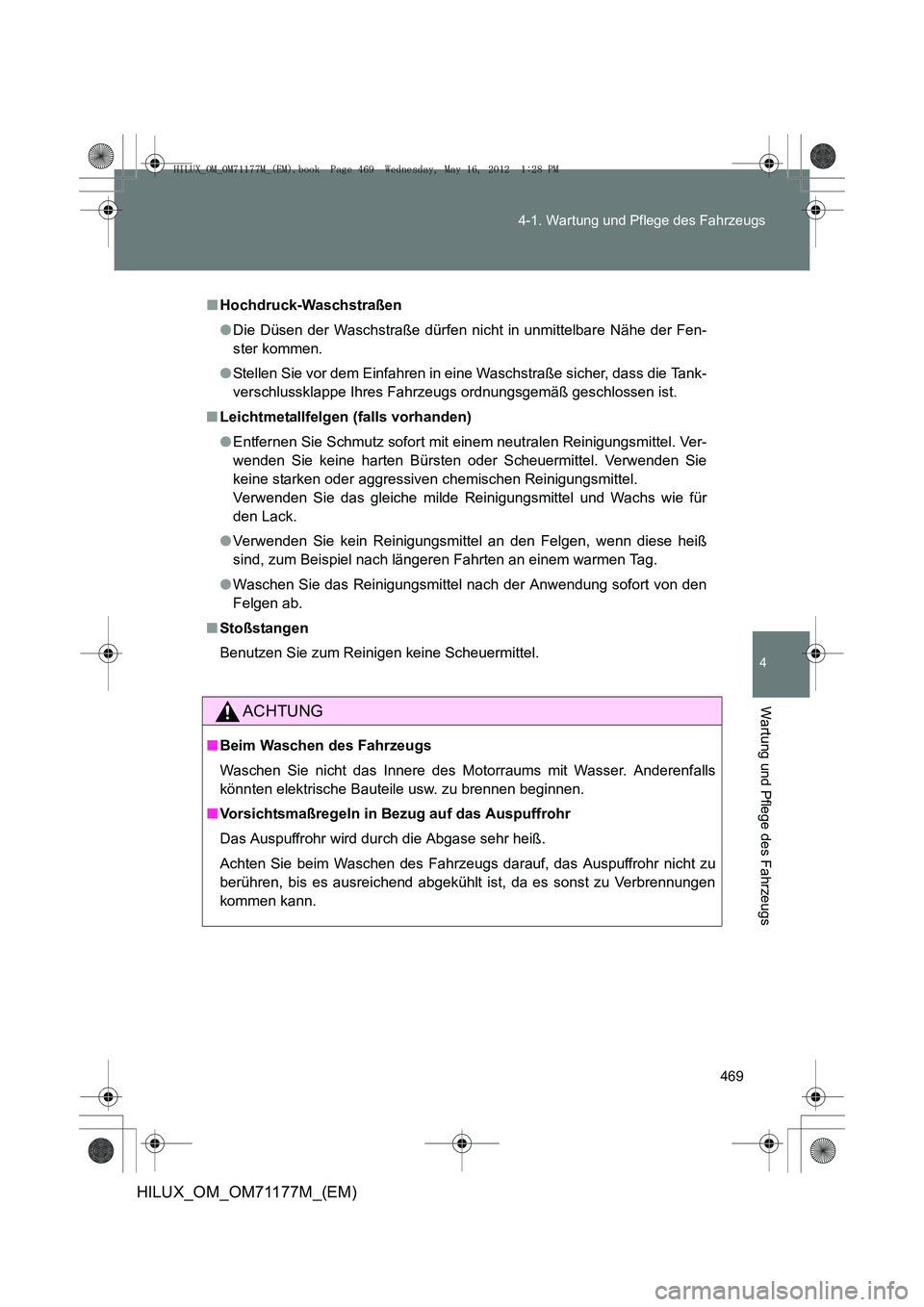

Hochdruck-Waschstraßen
●Die Düsen der Waschstraße dürfen nicht in unmittelbare Nähe der Fen-
ster kommen.
● Stellen Sie vor dem Einfahren in eine Waschstraße sicher, dass die Tank-
verschlussklappe Ihres Fahrzeugs ordnungsgemäß geschlossen ist.
■ Leichtmetallfelgen (falls vorhanden)
●Entfernen Sie Schmutz sofort mit einem neutralen Reinigungsmittel. Ver-
wenden Sie keine harten Bürsten oder Scheuermittel. Verwenden Sie
keine starken oder aggressiven chemischen Reinigungsmittel.
Verwenden Sie das gleiche milde Reinigungsmittel und Wachs wie für
den Lack.
● Verwenden Sie kein Reinigungsmittel an den Felgen, wenn diese heiß
sind, zum Beispiel nach längeren Fahrten an einem warmen Tag.
● Waschen Sie das Reinigungsmittel nach der Anwendung sofort von den
Felgen ab.
■ Stoßstangen
Benutzen Sie zum Reinigen keine Scheuermittel.
ACHTUNG
■Beim Waschen des Fahrzeugs
Waschen Sie nicht das Innere des Motorraums mit Wasser. Anderenfalls
könnten elektrische Bauteile usw. zu brennen beginnen.
■ Vorsichtsmaßregeln in Bezug auf das Auspuffrohr
Das Auspuffrohr wird durch die Abgase sehr heiß.
Achten Sie beim Waschen des Fahrzeugs darauf, das Auspuffrohr nicht zu
berühren, bis es ausreichend abgekühlt ist, da es sonst zu Verbrennungen
kommen kann.
HILUX_OM_OM71177M_(EM).book Page 469 Wednesday, May 16, 2012 1:28 PM

470
4-1. Wartung und Pflege des Fahrzeugs
HILUX_OM_OM71177M_(EM)

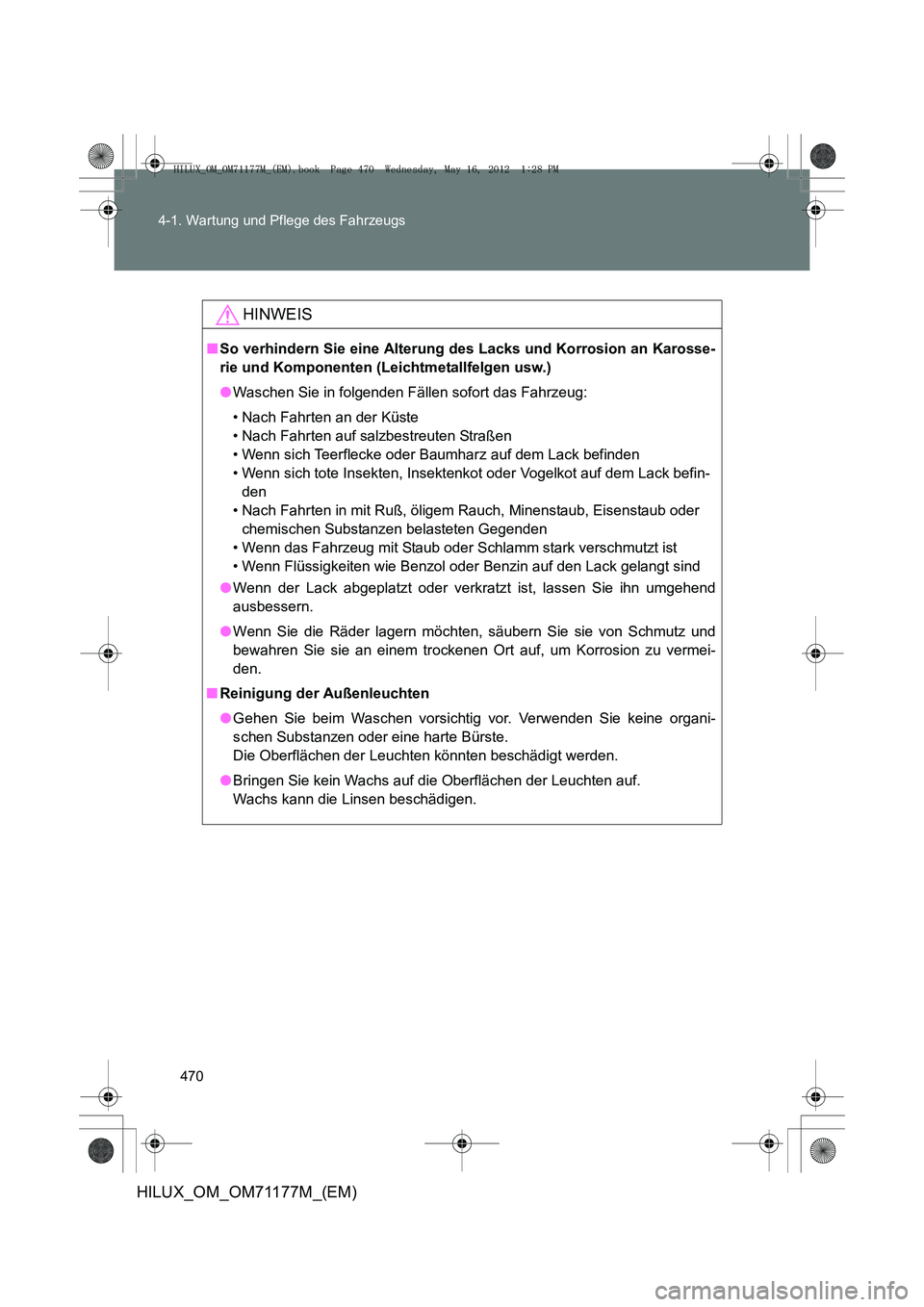

HINWEIS
■
So verhindern Sie eine Alterung des Lacks und Korrosion an Karosse-
rie und Komponenten (Leichtmetallfelgen usw.)
●Waschen Sie in folgenden Fällen sofort das Fahrzeug:
• Nach Fahrten an der Küste
• Nach Fahrten auf salzbestreuten Straßen
• Wenn sich Teerflecke oder Baumharz auf dem Lack befinden
• Wenn sich tote Insekten, Insektenkot oder Vogelkot auf dem Lack befin-
den
• Nach Fahrten in mit Ruß, öligem Rauch, Minenstaub, Eisenstaub oder chemischen Substanzen belasteten Gegenden
• Wenn das Fahrzeug mit Staub oder Schlamm stark verschmutzt ist
• Wenn Flüssigkeiten wie Benzol oder Benzin auf den Lack gelangt sind
● Wenn der Lack abgeplatzt oder verkratzt ist, lassen Sie ihn umgehend
ausbessern.
● Wenn Sie die Räder lagern möchten, säubern Sie sie von Schmutz und
bewahren Sie sie an einem trockenen Ort auf, um Korrosion zu vermei-
den.
■ Reinigung der Außenleuchten
●Gehen Sie beim Waschen vorsichtig vor. Verwenden Sie keine organi-
schen Substanzen oder eine harte Bürste.
Die Oberflächen der Leuchten könnten beschädigt werden.
● Bringen Sie kein Wachs auf die Oberflächen der Leuchten auf.
Wachs kann die Linsen beschädigen.
HILUX_OM_OM71177M_(EM).book Page 470 Wednesday, May 16, 2012 1:28 PM
