TOYOTA HILUX 2013 Manuale de Empleo (in Spanish)

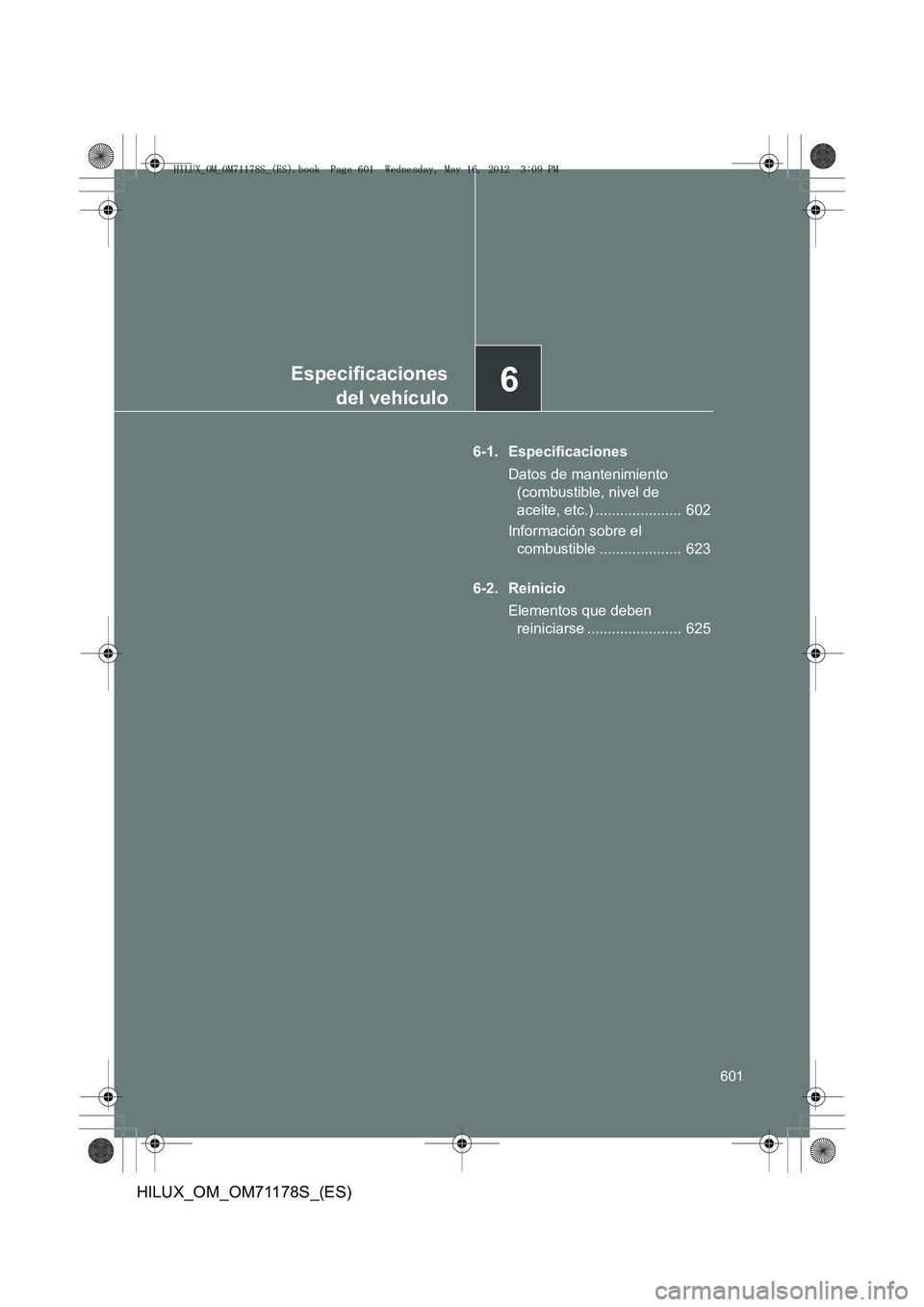

6Especificacionesdel vehículo
601
HILUX_OM_OM71178S_(ES)
6-1. Especificaciones
Datos de mantenimiento (combustible, nivel de
aceite, etc.) ..................... 602
Información sobre el combustible .................... 623
6-2. Reinicio Elementos que deben reiniciarse ....................... 625
HILUX_OM_OM71178S_(ES).book Page 601 Wednesday, May 16, 2012 3:09 PM

602
HILUX_OM_OM71178S_(ES)
6-1. Especificaciones

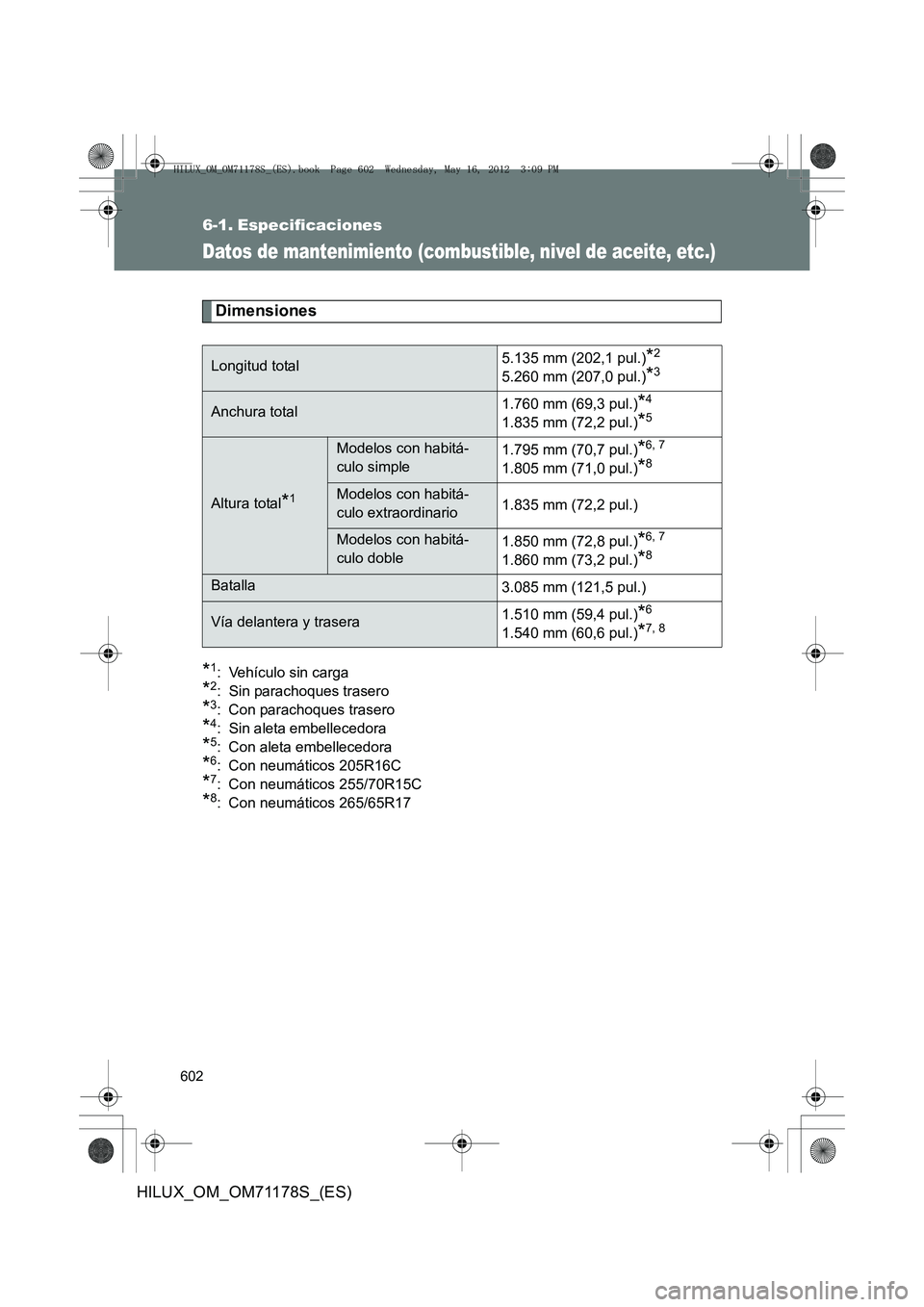

Datos de mantenimiento (combustible, nivel de aceite, etc.)
Dimensiones
*1: Vehículo sin carga
*2: Sin parachoques trasero
*3: Con parachoques trasero
*4: Sin aleta embellecedora
*5: Con aleta embellecedora
*6: Con neumáticos 205R16C
*7: Con neumáticos 255/70R15C
*8: Con neumáticos 265/65R17
Longitud total5.135 mm (202,1 pul.)*2
5.260 mm (207,0 pul.)*3
Anchura total1.760 mm (69,3 pul.)*4
1.835 mm (72,2 pul.)*5
Altura total*1
Modelos con habitá-
culo simple1.795 mm (70,7 pul.)*6, 7
1.805 mm (71,0 pul.)*8
Modelos con habitá-
culo extraordinario
1.835 mm (72,2 pul.)
Modelos con habitá-
culo doble1.850 mm (72,8 pul.)*6, 7
1.860 mm (73,2 pul.)*8
Batalla
3.085 mm (121,5 pul.)
Vía delantera y trasera1.510 mm (59,4 pul.)*6
1.540 mm (60,6 pul.)*7, 8
HILUX_OM_OM71178S_(ES).book Page 602 Wednesday, May 16, 2012
3:09 PM

603
6-1. Especificaciones
6
Especificaciones del vehículo
HILUX_OM_OM71178S_(ES)

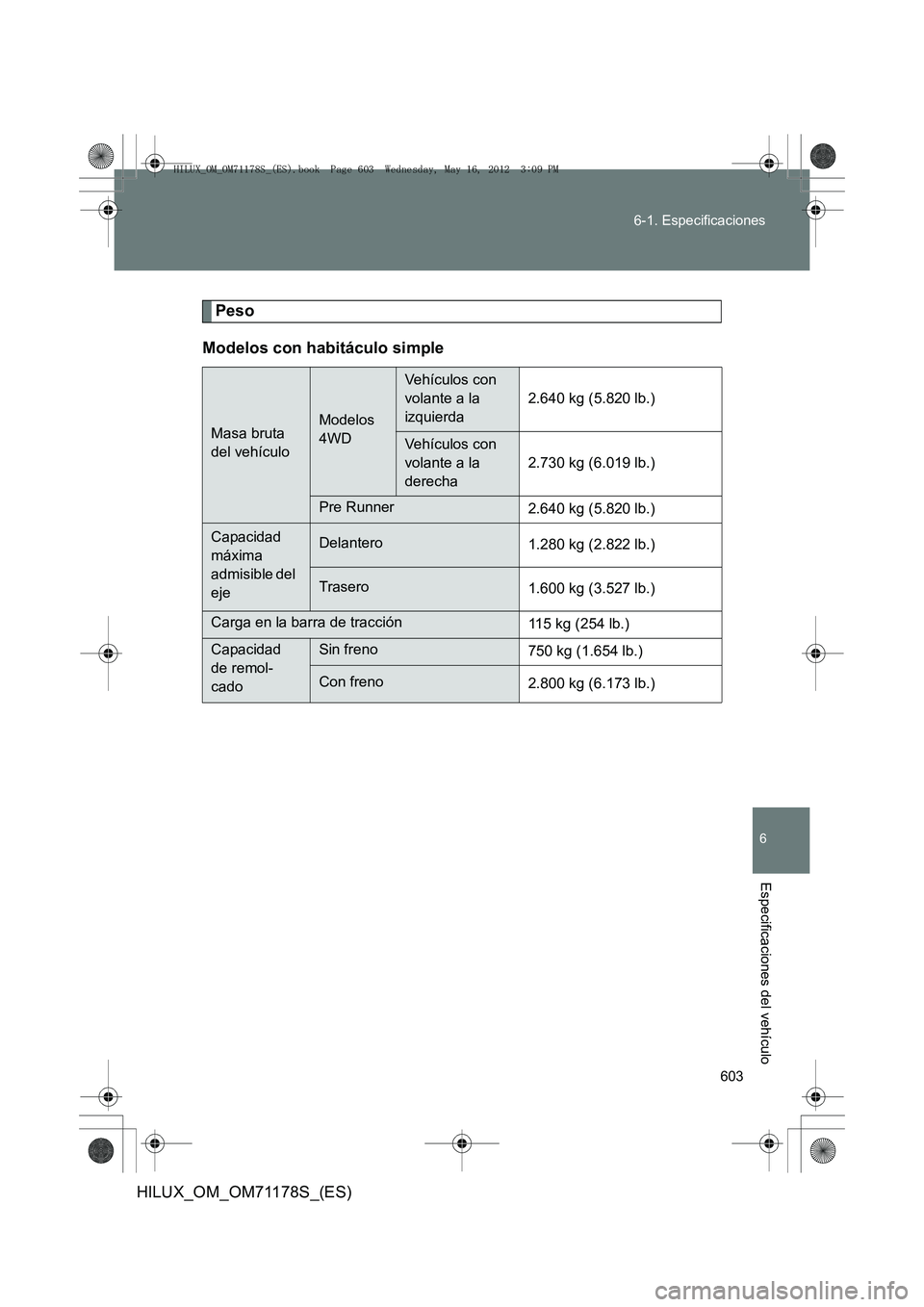

Peso
Modelos con habitáculo simple
Masa bruta
del vehículoModelos
4WD
Vehículos con
volante a la
izquierda 2.640 kg (5.820 lb.)
Vehículos con
volante a la
derecha2.730 kg (6.019 lb.)
Pre Runner
2.640 kg (5.820 lb.)
Capacidad
máxima
admisible del
ejeDelantero1.280 kg (2.822 lb.)
Trasero1.600 kg (3.527 lb.)
Carga en la barra de tracción 115 kg (254 lb.)
Capacidad
de remol-
cadoSin freno750 kg (1.654 lb.)
Con freno2.800 kg (6.173 lb.)
HILUX_OM_OM71178S_(ES).book Page 603 Wednesday, May 16, 2012 3:09 PM

604
6-1. Especificaciones
HILUX_OM_OM71178S_(ES)

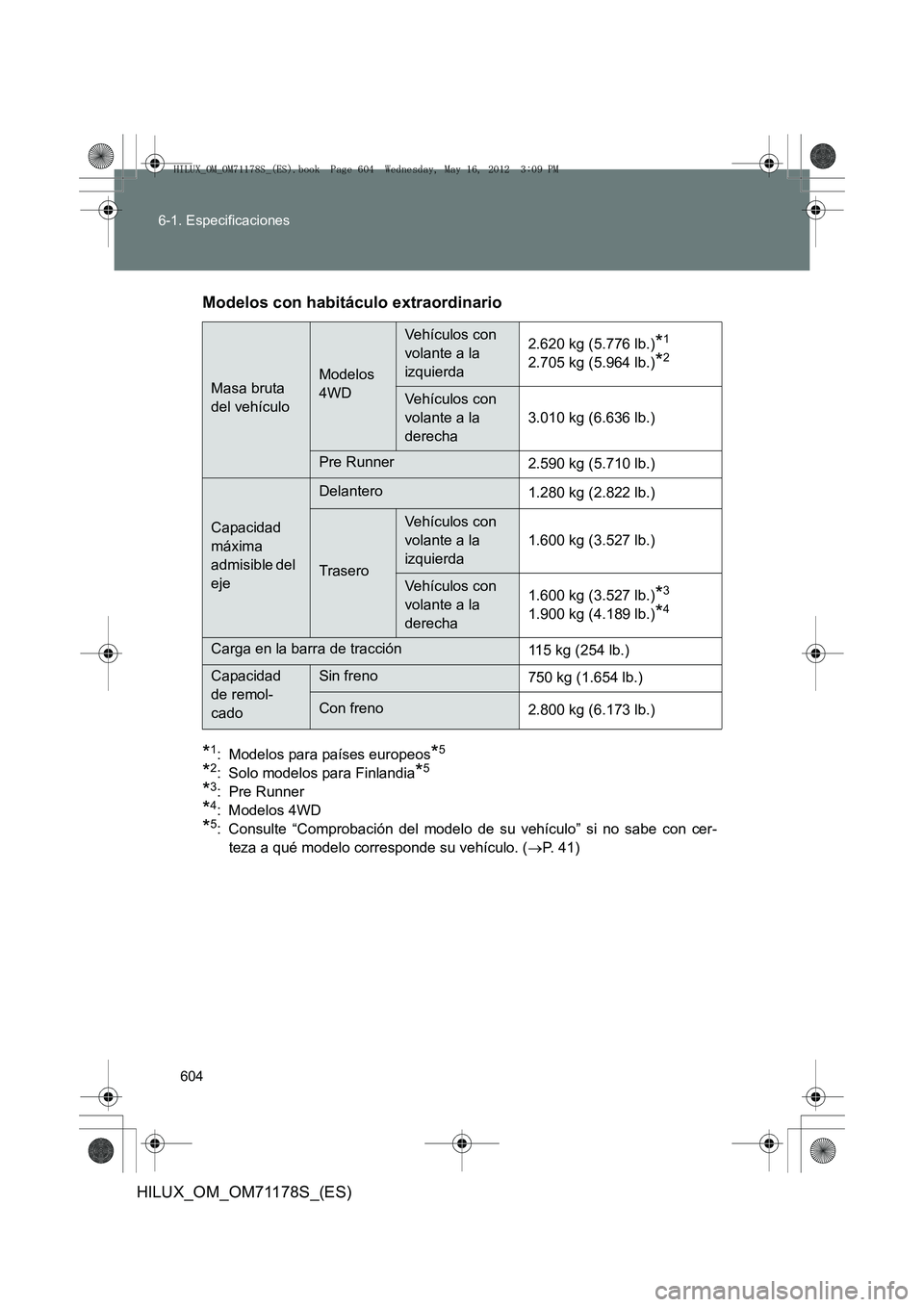

Modelos con habitáculo extraordinario
*1: Modelos para países europeos*5
*2: Solo modelos para Finlandia*5
*3: Pre Runner
*4: Modelos 4WD
*5: Consulte “Comprobación del modelo de su vehículo” si no sabe con cer-
teza a qué modelo corresponde su vehículo. ( →P. 41)
Masa bruta
del vehículoModelos
4WD
Vehículos con
volante a la
izquierda 2.620 kg (5.776 lb.)*1
2.705 kg (5.964 lb.)*2
Vehículos con
volante a la
derecha
3.010 kg (6.636 lb.)
Pre Runner
2.590 kg (5.710 lb.)
Capacidad
máxima
admisible del
eje
Delantero1.280 kg (2.822 lb.)
Trasero
Vehículos con
volante a la
izquierda1.600 kg (3.527 lb.)
Vehículos con
volante a la
derecha1.600 kg (3.527 lb.)*3
1.900 kg (4.189 lb.)*4
Carga en la barra de tracción
115 kg (254 lb.)
Capacidad
de remol-
cadoSin freno750 kg (1.654 lb.)
Con freno2.800 kg (6.173 lb.)
HILUX_OM_OM71178S_(ES).book Page 604 Wednesday, May 16, 2012 3:09 PM

605
6-1. Especificaciones
6
Especificaciones del vehículo
HILUX_OM_OM71178S_(ES)

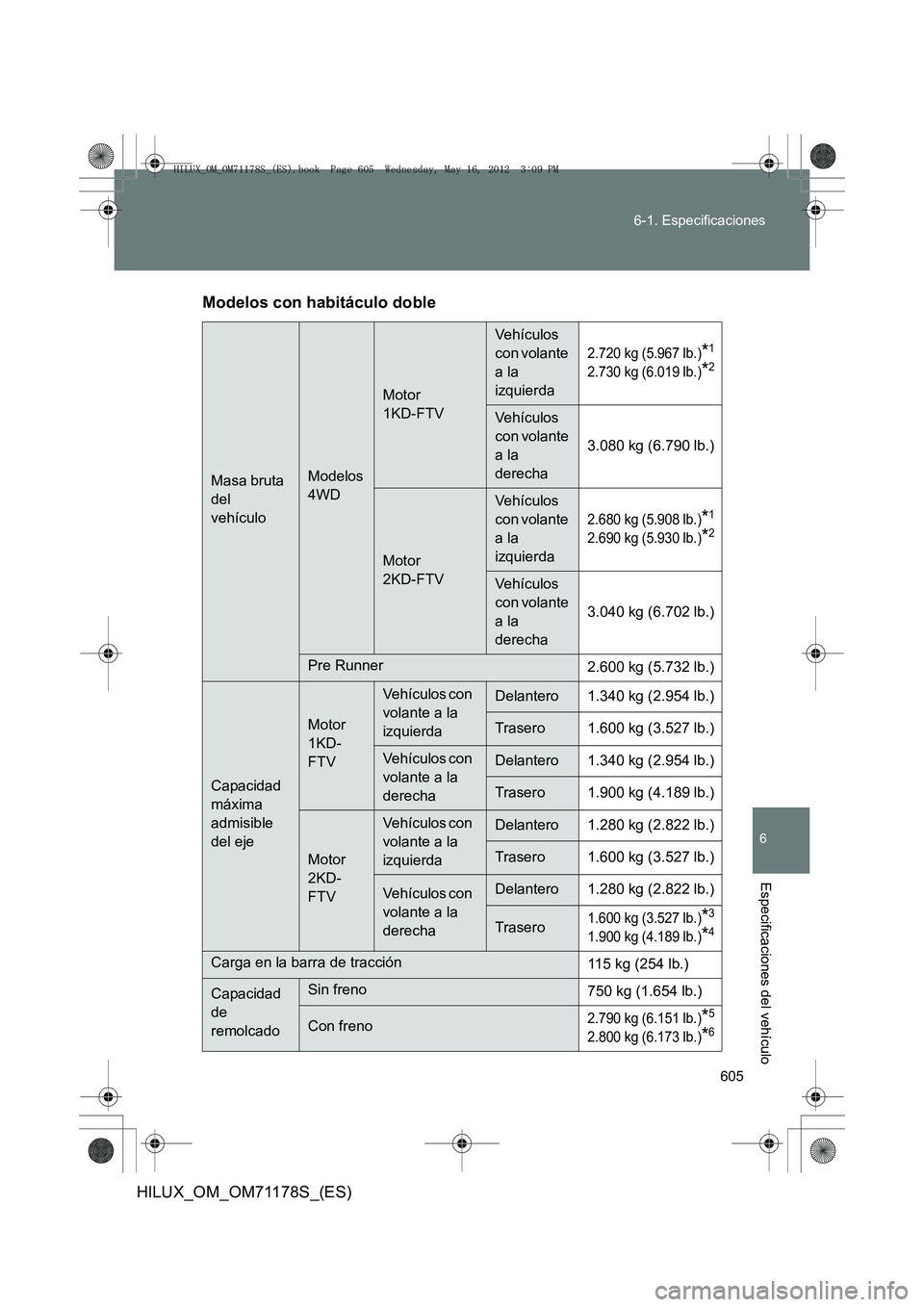

Modelos con habitáculo doble
Masa bruta
del
vehículoModelos
4WD
Motor
1KD-FTV
Vehículos
con volante
a la
izquierda
2.720 kg (5.967 lb.)*1
2.730 kg (6.019 lb.)*2
Vehículos
con volante
a la
derecha
3.080 kg (6.790 lb.)
Motor
2KD-FTV
Vehículos
con volante
a la
izquierda
2.680 kg (5.908 lb.)*1
2.690 kg (5.930 lb.)*2
Vehículos
con volante
a la
derecha3.040 kg (6.702 lb.)
Pre Runner
2.600 kg (5.732 lb.)
Capacidad
máxima
admisible
del eje
Motor
1KD-
FTV
Vehículos con
volante a la
izquierdaDelantero 1.340 kg (2.954 lb.)
Trasero 1.600 kg (3.527 lb.)
Vehículos con
volante a la
derechaDelantero 1.340 kg (2.954 lb.)
Trasero 1.900 kg (4.189 lb.)
Motor
2KD-
FTV
Vehículos con
volante a la
izquierdaDelantero 1.280 kg (2.822 lb.)
Trasero 1.600 kg (3.527 lb.)
Vehículos con
volante a la
derechaDelantero 1.280 kg (2.822 lb.)
Trasero1.600 kg (3.527 lb.)*3
1.900 kg (4.189 lb.)*4
Carga en la barra de tracción
115 kg (254 lb.)
Capacidad
de
remolcadoSin freno750 kg (1.654 lb.)
Con freno2.790 kg (6.151 lb.)*5
2.800 kg (6.173 lb.)*6
HILUX_OM_OM71178S_(ES).book Page 605 Wednesday, May 16, 2012 3:09 PM

606
6-1. Especificaciones
HILUX_OM_OM71178S_(ES)
*1: Para Noruega
*2: Excepto para Noruega
*3: Pre Runner
*4: Modelos 4WD
*5: Modelos KUN26L-PRMDYW y KUN26L-PRADYW*7
*6: Excepto modelos KUN26L-PRMDYW y KUN26L-PRADYW*7
*7: El código del modelo aparece en la etiqueta o la placa del fabricante.
(→ P. 606)

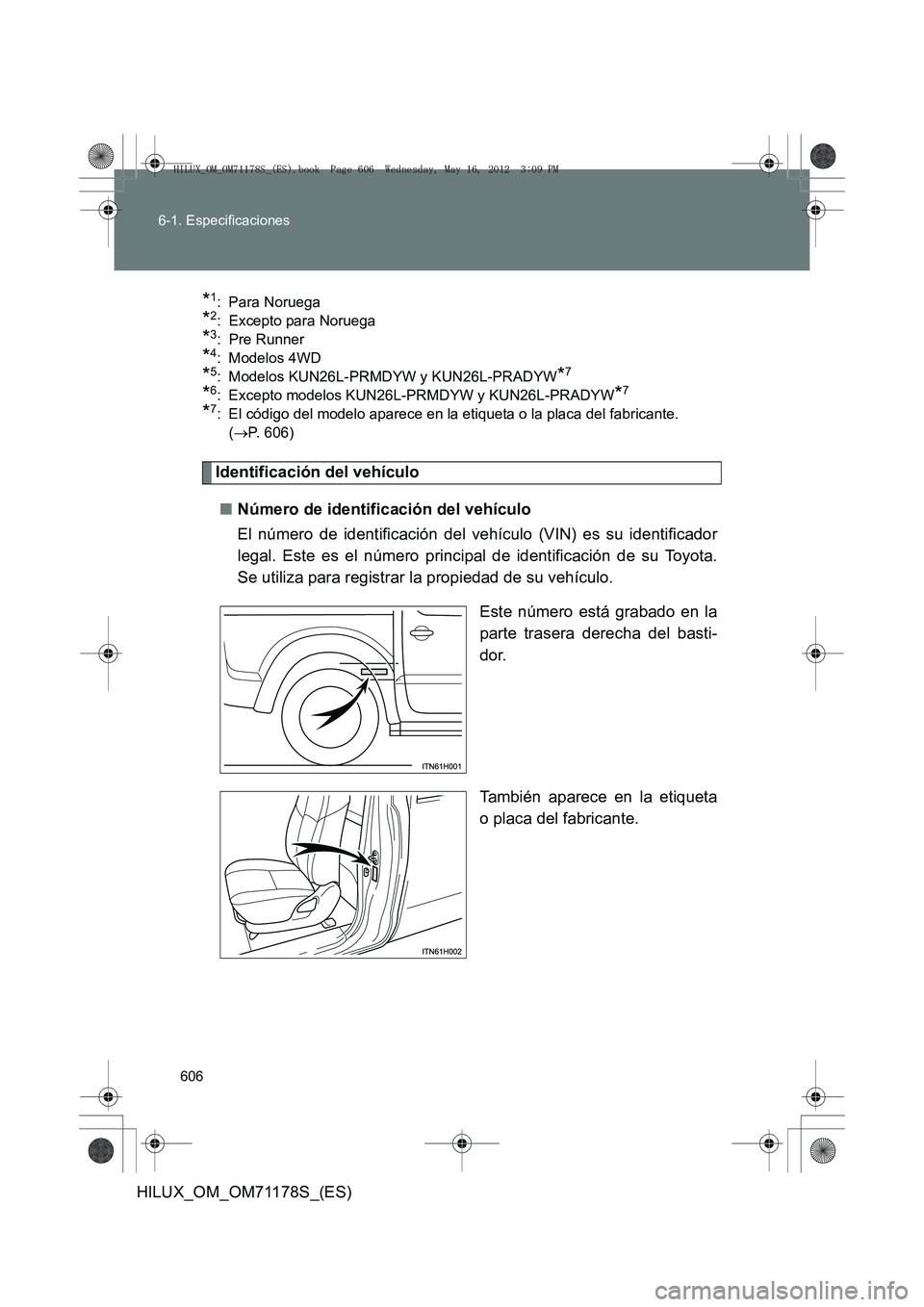

Identificación del vehículo
■ Número de identificación del vehículo
El número de identificación del vehículo (VIN) es su identificador
legal. Este es el número principal de identificación de su Toyota.
Se utiliza para registrar la propiedad de su vehículo.
Este número está grabado en la
parte trasera derecha del basti-
dor.
También aparece en la etiqueta
o placa del fabricante.
HILUX_OM_OM71178S_(ES).book Page 606 Wednesday, May 16, 2012 3:09 PM

607
6-1. Especificaciones
6
Especificaciones del vehículo
HILUX_OM_OM71178S_(ES)
■

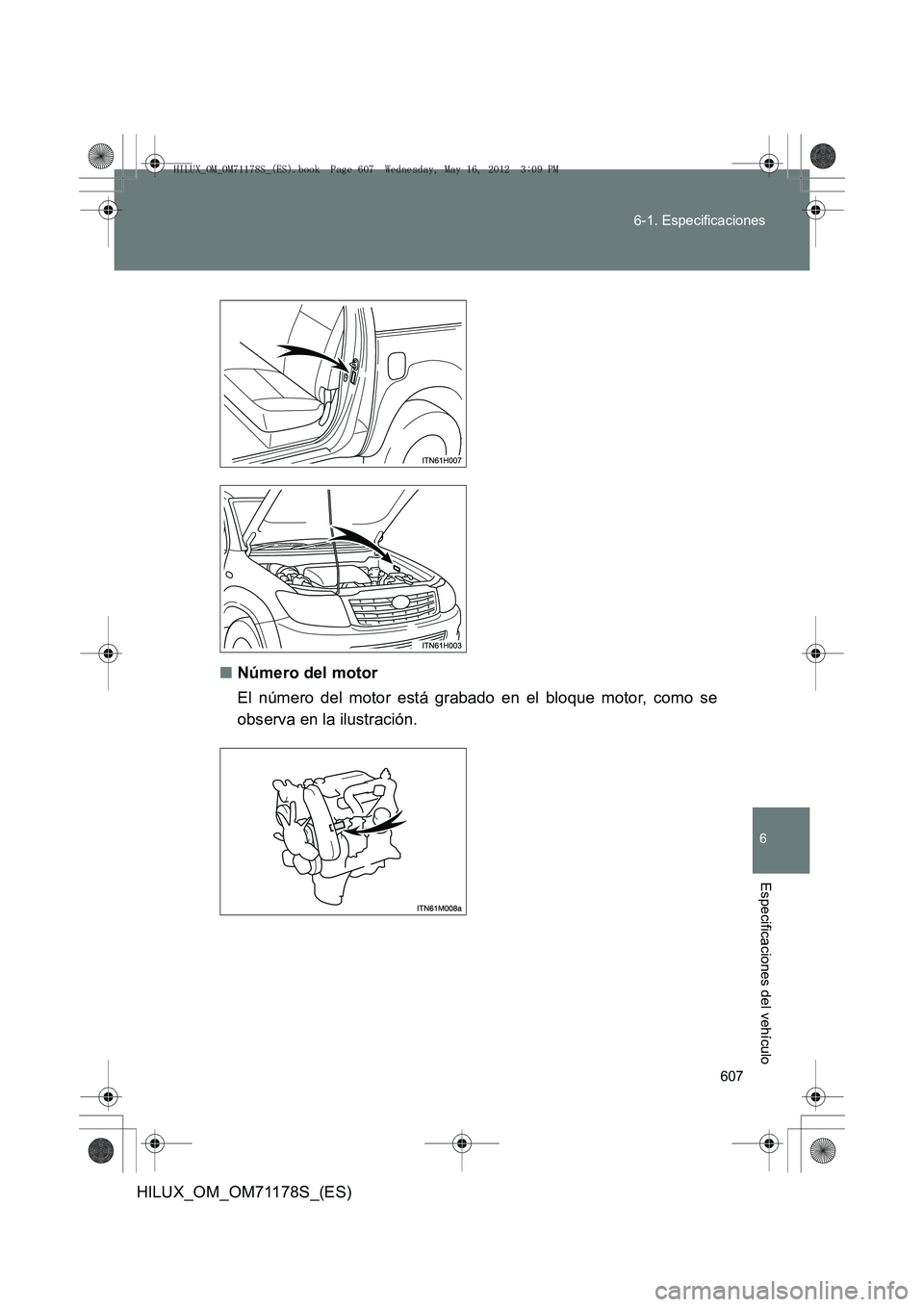

Número del motor
El número del motor está grabado en el bloque motor, como se
observa en la ilustración.
HILUX_OM_OM71178S_(ES).book Page 607 Wednesday, May 16, 2012 3:09 PM

608
6-1. Especificaciones
HILUX_OM_OM71178S_(ES)

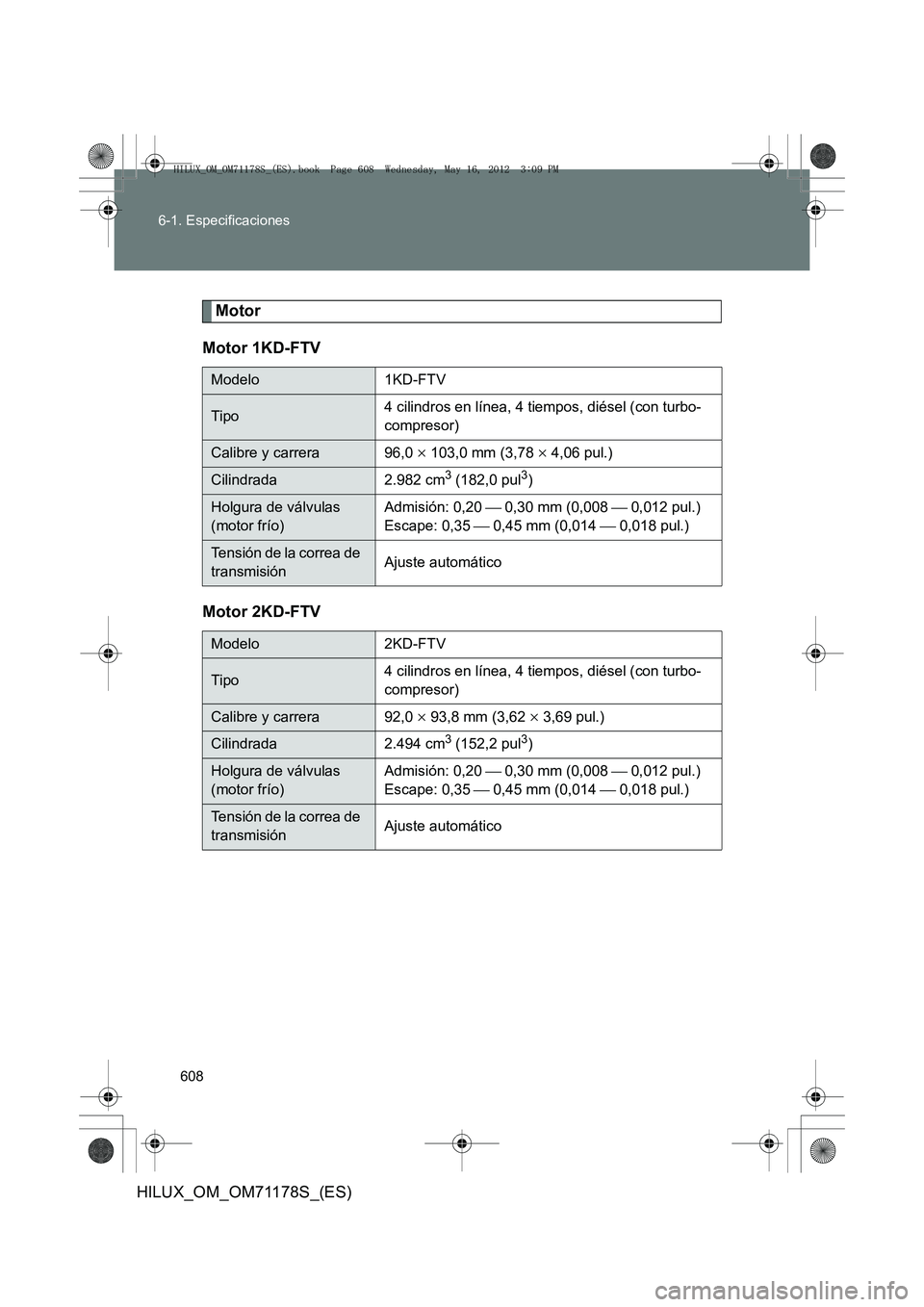

Motor
Motor 1KD-FTV
Motor 2KD-FTV
Modelo1KD-FTV
Tipo4 cilindros en línea, 4 tiempos, diésel (con turbo-
compresor)
Calibre y carrera 96,0 × 103,0 mm (3,78 × 4,06 pul.)
Cilindrada 2.982 cm3 (182,0 pul3)
Holgura de válvulas
(motor frío) Admisión: 0,20
 0,30 mm (0,008  0,012 pul.)
Escape: 0,35  0,45 mm (0,014  0,018 pul.)
Tensión de la correa de
transmisiónAjuste automático
Modelo2KD-FTV
Tipo4 cilindros en línea, 4 tiempos, diésel (con turbo-
compresor)
Calibre y carrera 92,0 × 93,8 mm (3,62 × 3,69 pul.)
Cilindrada 2.494 cm3 (152,2 pul3)
Holgura de válvulas
(motor frío) Admisión: 0,20
 0,30 mm (0,008  0,012 pul.)
Escape: 0,35  0,45 mm (0,014  0,018 pul.)
Tensión de la correa de
transmisiónAjuste automático
HILUX_OM_OM71178S_(ES).book Page 608 Wednesday, May 16, 2012 3:09 PM

609
6-1. Especificaciones
6
Especificaciones del vehículo
HILUX_OM_OM71178S_(ES)
Combustible
Tipo de combustible
Área de la UE:
Combustible diésel conforme a la normativa
europea EN590
Excepto área de la UE (excepto Rusia):
Combustible diésel con 50 ppm de azufre
como máximo
Excepto área de la UE (Rusia):
Combustible diésel conforme a GOST R52368-
2005 (con un contenido de azufre máximo de
50 ppm)
Índice de cetano 48 o superior
Capacidad del depósito
de combustible
(referencia)
80 L (21,1 gal., 17,6 gal.Ing.)
HILUX_OM_OM71178S_(ES).book Page 609 Wednesday, May 16, 2012
3:09 PM

610
6-1. Especificaciones
HILUX_OM_OM71178S_(ES)

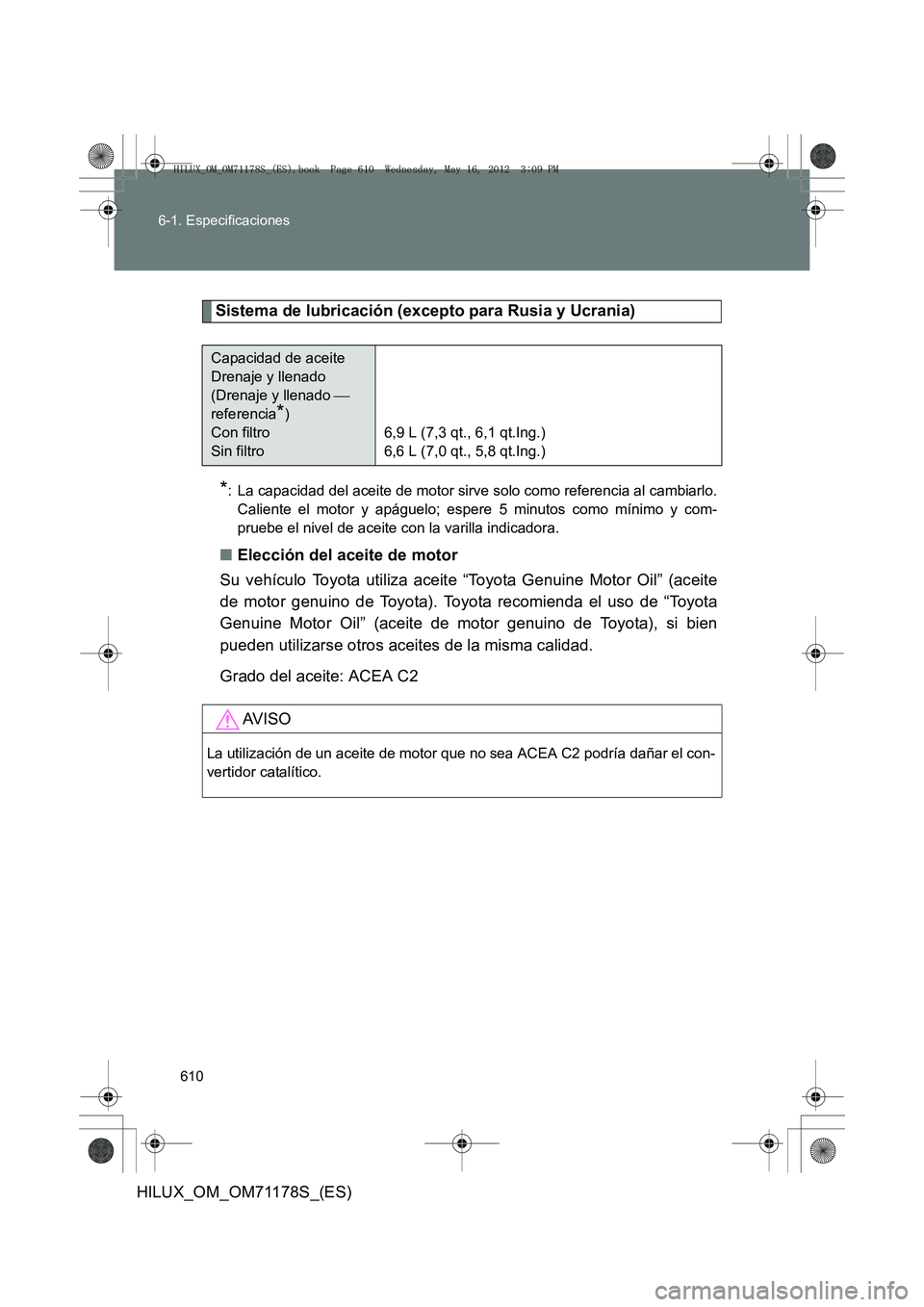

Sistema de lubricación (excepto para Rusia y Ucrania)
*: La capacidad del aceite de motor sirve solo como referencia al cambiarlo.
Caliente el motor y apáguelo; espere 5 minutos como mínimo y com-
pruebe el nivel de aceite con la varilla indicadora.
■ Elección del aceite de motor
Su vehículo Toyota utiliza aceite “Toyota Genuine Motor Oil” (aceite
de motor genuino de Toyota). Toyota recomienda el uso de “Toyota
Genuine Motor Oil” (aceite de motor genuino de Toyota), si bien
pueden utilizarse otros aceites de la misma calidad.
Grado del aceite: ACEA C2
Capacidad de aceite
Drenaje y llenado
(Drenaje y llenado 
referencia
*)
Con filtro
Sin filtro 6,9 L (7,3 qt., 6,1 qt.Ing.)
6,6 L (7,0 qt., 5,8 qt.Ing.)
AV I S O
La utilización de un aceite de motor que no sea ACEA C2 podría dañar el con-
vertidor catalítico.
