TOYOTA HILUX 2016 Bruksanvisningar (in Swedish)

4417-3. Arbeten som du kan göra själv
OM0K269SE
7
Underhåll och skötsel
Rätt vätskenivå ska ligga mellan strecken ”F”- och ”L” när motorn är kall.
Om vätskenivån är under ”L” ska du fylla på upp till ”F”. (Sid. 542)
nKylarvätska
Använd endast ”Toyota Super Long Life Coolant” eller liknande etylenglykolba-
serad kylarvätska av hög kvalitet som inte innehåller silikat, amin, nitrit eller borat
och är framställd med tekniken Hybrid Organic Acid som ger lång livslängd
”Toyota Super Long Life Coolant” är en blandning av 50 % kylvätska och
50 % destillerat vatten. (Minimitemperatur: –35 C)
Ytterligare detaljer om kylarvätska kan du få hos en auktoriserad Toyota-återför-
säljare, Toyota-verkstad eller annan verkstad med motsvarande kvalifikationer
och utrustning.
n Om kylarvätskenivån sjunker en kort tid efter påfyllning
Gör en visuell kontroll av kylaren, slangar, kylarlock, avtappningsplugg och
vattenpump. Om du inte ser några tecken på läckage ska du låta en auktori-
serad Toyota-återförsäljare eller Toyota-verkstad eller annan verkstad med
motsvarande kvalifikationer och utrustning provtrycka kylarlocket och kontrollera
om det finns läckor i systemet.
Kylarvätska
BensinmotorDieselmotor
Behållarens lock
”F”-strecket ”L”-streck
1
2
3
OM0K269SE_Hilux.book Page 441 Friday, January 29, 2016 10:44 AM

4427-3. Arbeten som du kan göra själv
OM0K269SE
Kontrollera kylare, kondensor och intercooler och avlägsna eventuella
främmande föremål. Om någon av ovanstående delar är mycket
smutsig eller om du inte är säker på dess skick ska du låta en auktori-
serad Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och utrustning kontrollera bilen.
VA R N I N G
nOm motorn är överhettad
Ta inte bort kylarlocket.
Kylsystemet kan vara trycksatt och det kan spruta ut het kylarvätska om
locket tas bort, vilket kan orsaka brännskador eller andra skador.
OBSERVERA
nFylla på kylarvätska
Kylarvätska är varken vanligt vatten eller frostskyddsvätska. En korrekt
blandning av vatten och frostskydd måste användas för att bibehålla rätt
smörjning, rostskydd och kylning. Läs anvisningarna på frostskydds- eller
kylarvätskeflaskan.
n Om du skulle spilla kylarvätska
Tvätta av spilld kylvätska med vatten för att förhindra skador på delar eller
lackering.
n Om kylarvätskans kvalitet
Använd inte fel kylarvätska. Om fel kylarvätska används kan motorns
kylsystem skadas.
Kylare, kondensor och interc ooler (i förekommande fall)
VA R N I N G
nOm motorn är överhettad
Rör inte kylaren, kondensorn eller intercoolern. De kan vara mycket heta
och kan ge upphov till svåra skador, t.ex. brännskador.
OM0K269SE_Hilux.book Page 442 Friday, January 29, 2016 10:44 AM

4437-3. Arbeten som du kan göra själv
OM0K269SE
7
Underhåll och skötsel
Kontrollera batteriet på följande sätt.
nFörsiktighetssymboler
Innebörden av respektive symbol som finns ovanpå batteriet är
följande:
nBatteriets utsida
Kontrollera att batteriets poler inte är korroderade, att inga anslut-
ningar sitter löst eller är spruckna samt att fästbygeln håller fast
batteriet.
Poler
Fästbygel
Batteri
Rök ej, använd ingen
öppen eld och orsaka
inte gnistor
Batterisyra
Skydda ögonenObservera anvisningar
för användning
Håll barn på avståndExplosiv gas
1
2
OM0K269SE_Hilux.book Page 443 Friday, January 29, 2016 10:44 AM

4447-3. Arbeten som du kan göra själv
OM0K269SEn
Kontroll av batterivätska (mod
eller med icke-underhållsfritt
batteri)
Om det finns streck på batteriets sida:
Kontrollera att vätskenivån är me llan det övre och undre strecket.
Övre streck
Undre streck
Fyll på med destillerat vatten om
vätskenivån är vid eller under
det nedre strecket.
Om det inte finns linjer på batteriets sida:
Kontrollera vätskenivån på följande sätt. Ta bort cellproppen.
Kontrollera vätskenivån genom
att titta direkt i cellen.
Fyll på destillerat vatten om
vätskenivån är låg.
Sätt tillbaka cellproppen ordentligt.
nFylla på destillerat vatten (mode ller med icke-underhållsfritt
batteri)
Ta bort cellproppen.
Fyll på destillerat vatten.
Sätt tillbaka cellproppen ordentligt.
1
2
1
Låg OK2
3
1
2
3
OM0K269SE_Hilux.book Page 444 Friday, January 29, 2016 10:44 AM

4457-3. Arbeten som du kan göra själv
OM0K269SE
7
Underhåll och skötsel
nFöre laddning av batteriet
När batteriet laddas produceras vätgas som är mycket lättantändlig och
explosiv. Observera därför följande innan batteriet laddas:
lLossa jordkabeln om batteriet ska sitta kvar i bilen under laddningen.
l Innan du ansluter eller lossar kablarna från batteriladdaren ska du kontrollera
att laddaren är avstängd.
n När batteriet har laddats/återanslutits (modeller med elektroniskt lås-
och startsystem)
Motorn startar eventuellt inte. Följ nedanstående metod för att nollstäl\
la systemet.
För växelspaken till P (automatväxellåda) eller tryck ned bromspedalen
medan växelspaken är i N (manuell växellåda).
Öppna och stäng någon av dörrarna.
Starta motorn igen.
l Det går eventuellt inte alltid att låsa upp dörrarna med det elektroniska lås-
och startsystemet omedelbart efter att batteriet har kopplats tillbaka. Lås
upp/lås i så fall dörrarna med fjärrkontrollfunktionen eller den mekaniska
nyckeln.
l Starta motorn med startknappen i radioläge. Motorn startar eventuellt inte
om startknappen är i avstängt läge. Motorn kan emellertid fungera normalt
från det andra försöket.
l Läget för startknappen registreras av bilen. Om batteriet har anslutits på nytt
återgår bilen till samma läge som startknappen var i innan batteriet koppla-
des bort. Se till att motorn är avstängd innan batteriet kopplas bort. Var extra
försiktig när batteriet ansluts om läget för startknappen före bortkopplingen
inte är känt.
Om systemet inte startar efter flera försök ska du kontakta en auktoriserad
Toyota-återförsäljare eller Toyota-verkstad eller annan verkstad med motsva-
rande kvalifikationer och utrustning.
n Om en batterisymbol visas på inform ationsdisplayen (i förekommande
fall)
En funktionsstörning har uppstått i bilens laddningssystem.
Stanna bilen omedelbart på en säker plats och kontakta en auktoriserad
Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad med motsva-
rande kvalifikationer och utrustning. Det kan vara farligt att fortsätta köra.
1
2
3
OM0K269SE_Hilux.book Page 445 Friday, January 29, 2016 10:44 AM

4467-3. Arbeten som du kan göra själv
OM0K269SE
VA R N I N G
nKemikalier i batteriet
Batterier innehåller svavelsyra som är giftig och starkt frätande, och kan
producera vätgas som är både lättantändlig och explosiv. Minska risken för
svåra eller livshotande skador genom att vidta följande säkerhetsåtgärder
när du arbetar vid eller i närheten av batteriet:
l Se till att du inte orsakar gnistor vid batteriet genom att vidröra batteriets
poler med något verktyg.
l Rök inte och tänd inte tändstickor i närheten av batteriet.
l Undvik kontakt med ögon, hud och kläder.
l Du får aldrig andas in eller svälja elektrolyt.
l Använd skyddsglasögon när du arbetar i närheten av batteriet.
l Se till att barn inte kan komma i kontakt med batteriet.
n Ladda batteriet på säker plats
Batteriet ska helst stå fritt vid laddning. Ladda inte batteriet i ett stängt
garage eller annat utrymme utan god ventilation.
n Ladda upp batteriet (modeller med underhållsfritt batteri)
Utför endast långsam uppladdning (5 A eller lägre). Batteriet kan explodera
vid snabbare laddning.
n Nödåtgärder beträffande elektrolyt (batterisyra)
l Om du får elektrolyt i ögonen
Spola omedelbart med rent vatten i minst 15 minuter. Åk direkt till läkare
eller sjukhus. Fortsätt om möjligt att skölja ögonen under färden till när-
maste sjukhus eller annan vårdinrättning. Använd svamp eller handduk.
l Om du får elektrolyt på huden
Skölj det utsatta området noga. Sök omedelbar läkarhjälp om du får ont
eller om huden känns bränd.
l Om du får elektrolyt på kläderna
Elektrolyt kan gå rakt igenom kläderna till huden. Ta omedelbart av dig
kläderna och följ anvisningarna ovan, vid behov.
l Om du råkar svälja elektrolyt
Drick omedelbart stora mängder vatten eller mjölk. Se till att omedelbart
komma under läkarvård.
l Om batterivätskan är otillräcklig
Använd inte batteriet om batterivätskan är otillräcklig. Det finns risk för att
batteriet kan explodera.
n Vid bortkoppling av batteriet
Koppla inte bort den negativa polen (–) på karossen. Den bortkopplade
negativa (–) polen kan vidröra den positiva (+) polen vilket k\
an orsaka kort-
slutning och leda till svåra eller livshotande skador.
OM0K269SE_Hilux.book Page 446 Friday, January 29, 2016 10:44 AM

4477-3. Arbeten som du kan göra själv
OM0K269SE
7
Underhåll och skötsel
Fyll på spolarvätska i följande
situationer:
lEn spolare fungerar inte.
l Ett varningsmeddelande visas
på informationsdisplayen (i före-
kommande fall).
OBSERVERA
nVid laddning av batteriet
Ladda aldrig batteriet med motorn igång. Förvissa dig också om att all elek-\
trisk utrustning är avstängd.
n Fylla på destillerat vatten (modeller med icke-underhållsfritt batteri)
Undvik att fylla på för mycket. Om vatten spills när batteriet laddas upp kan
det orsaka korrosion.
Spolarvätska
VA R N I N G
nVid påfyllning av spolarvätska
Fyll inte på spolarvätska medan motorn är varm eller igång. Spolarvätskan
innehåller alkohol och kan antändas om den spills på motorn.
OBSERVERA
nAnvänd aldrig annan vätska än spolarvätska
Använd inte tvållösning eller frostskyddsmedel i stället för spolarvätska.
Sådana vätskor kan ge upphov till ränder på bilens lackade ytor.
n Utspädning av spolarvätska
Späd ut spolarvätskan med vatten vid behov.
Se uppgifter om frysgrader på etiketten på spolarvätskebehållaren.
OM0K269SE_Hilux.book Page 447 Friday, January 29, 2016 10:44 AM

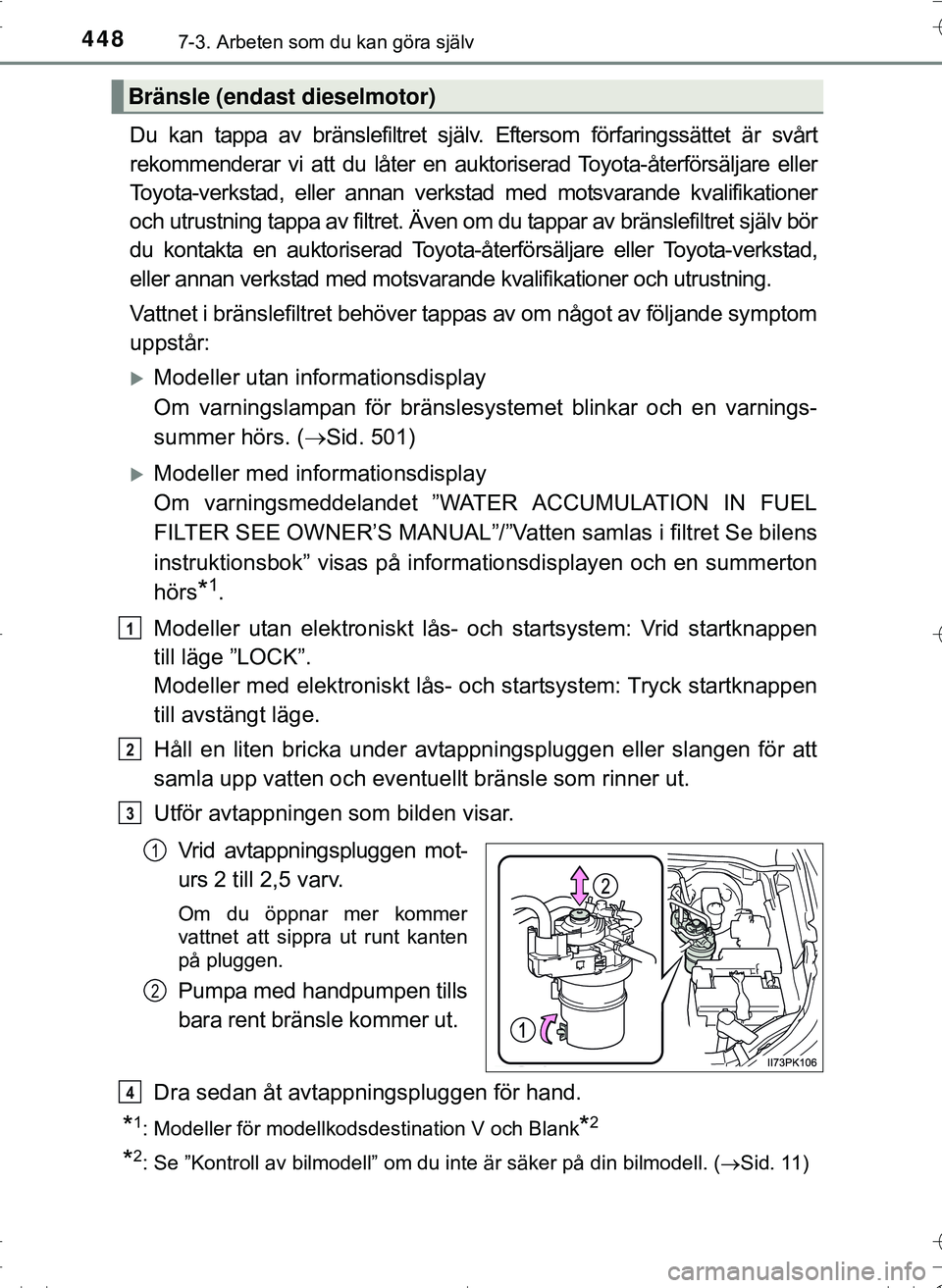

4487-3. Arbeten som du kan göra själv
OM0K269SE
Du kan tappa av bränslefiltret själv. Eftersom förfaringssättet är svårt
rekommenderar vi att du låter en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer
och utrustning tappa av filtret. Även om du tappar av bränslefiltret själv bör
du kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad,
eller annan verkstad med motsvarande kvalifikationer och utrustning.
Vattnet i bränslefiltret behöver tappas av om något av följande symptom
uppstår:
Modeller utan informationsdisplay
Om varningslampan för bränslesystemet blinkar och en varnings-
summer hörs. ( Sid. 501)
Modeller med informationsdisplay
Om varningsmeddelandet ”WATER ACCUMULATION IN FUEL
FILTER SEE OWNER’S MANUAL”/”Vatten samlas i filtret Se bilens
instruktionsbok” visas på informationsdisplayen och en summerton
hörs
*1.
Modeller utan elektroniskt lås- och startsystem: Vrid startknappen
till läge ”LOCK”.
Modeller med elektroniskt lås- och startsystem: Tryck startknappen
till avstängt läge.
Håll en liten bricka under avtappningspluggen eller slangen för att
samla upp vatten och eventue llt bränsle som rinner ut.
Utför avtappningen som bilden visar.
Vrid avtappningspluggen mot-
urs 2 till 2,5 varv.
Om du öppnar mer kommer
vattnet att sippra ut runt kanten
på pluggen.
Pumpa med handpumpen tills
bara rent bränsle kommer ut.
Dra sedan åt avtappningspluggen för hand.
*1: Modeller för modellkodsdestination V och Blank*2
*2: Se ”Kontroll av bilmodell” om du inte är säker på din bilmodell. ( Sid. 11)
Bränsle (endast dieselmotor)
1
2
3
1
2
4
OM0K269SE_Hilux.book Page 448 Friday, January 29, 2016 10:44 AM

4497-3. Arbeten som du kan göra själv
OM0K269SE
7
Underhåll och skötsel
AdBlue™ används för att minska mängden kväveoxid i avgaser.
AdBlue™ förbrukas under körning. Följande säkerhetsanvisningar
ska observeras.
l 1,0 liter AdBlue™ förbrukas varje 1 000–1 500 km. Efter en kom-
plett påfyllning kan bilen vanligen köras i cirka 15 000 km innan all
AdBlue™ har förbrukats.
AdBlue™ kan emellertid förbrukas snabbare beroende på rådande
körförhållanden.
l Om den möjliga körsträckan, baserat på återstående mängd
AdBlue™, uppnår cirka 2 400 km, tänds varningslampan till
AdBlue™ och ett varningsmeddelande visas.
l När AdBlue™ är förbrukat kan motorn inte startas om.
l Om AdBlue™ spills av misstag vid tankning kan bilens lackade ytor
skadas.
När du ska fylla på AdBlue™ bör du göra det hos en auktoriserad
Toyota-återförsäljare eller Toyota-verkstad eller annan verkstad med
motsvarande kvalifikat ioner och utrustning.
Det kan vara brottsligt att använda ett fordon som inte förbrukar en
reagens om en sådan krävs för att minska utsläpp.
nAdBlue™, varningslampa och varningsmeddelande
Om nivån för AdBlue™ är låg
tänds varningslampan för låg
nivå för AdBlue™ och ett var-
ningsmeddelande visas på
informationsdisplayen.
(  Sid. 511)
Se till att du använder korrekta
påfyllningsmetoder om du själv
måste fylla på AdBlue™ i en
akut situation. ( Sid. 451)
AdBlue™ (i förekommande fall)
OM0K269SE_Hilux.book Page 449 Friday, January 29, 2016 10:44 AM

4507-3. Arbeten som du kan göra själv
OM0K269SE
nPåfyllning av AdBlue™
lAnvänd AdBlue™ (uppfyller ISO 22241-1).
AdBlue™ är ett varumärke som ägs av tyska VDA (Verband der Automobil-
industrie).
l Hör med en Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och utrustning innan du börjar köra under
en längre period i ett område där AdBlue™ inte finns tillgä\
ngligt.
OBSERVERA
nOm nivån för AdBlue™ är låg
När AdBlue™ är förbrukat kan motorn inte startas om.
Kom ihåg att fylla på AdBlue™ hos en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer
och utrustning.
OM0K269SE_Hilux.book Page 450 Friday, January 29, 2016 10:44 AM
