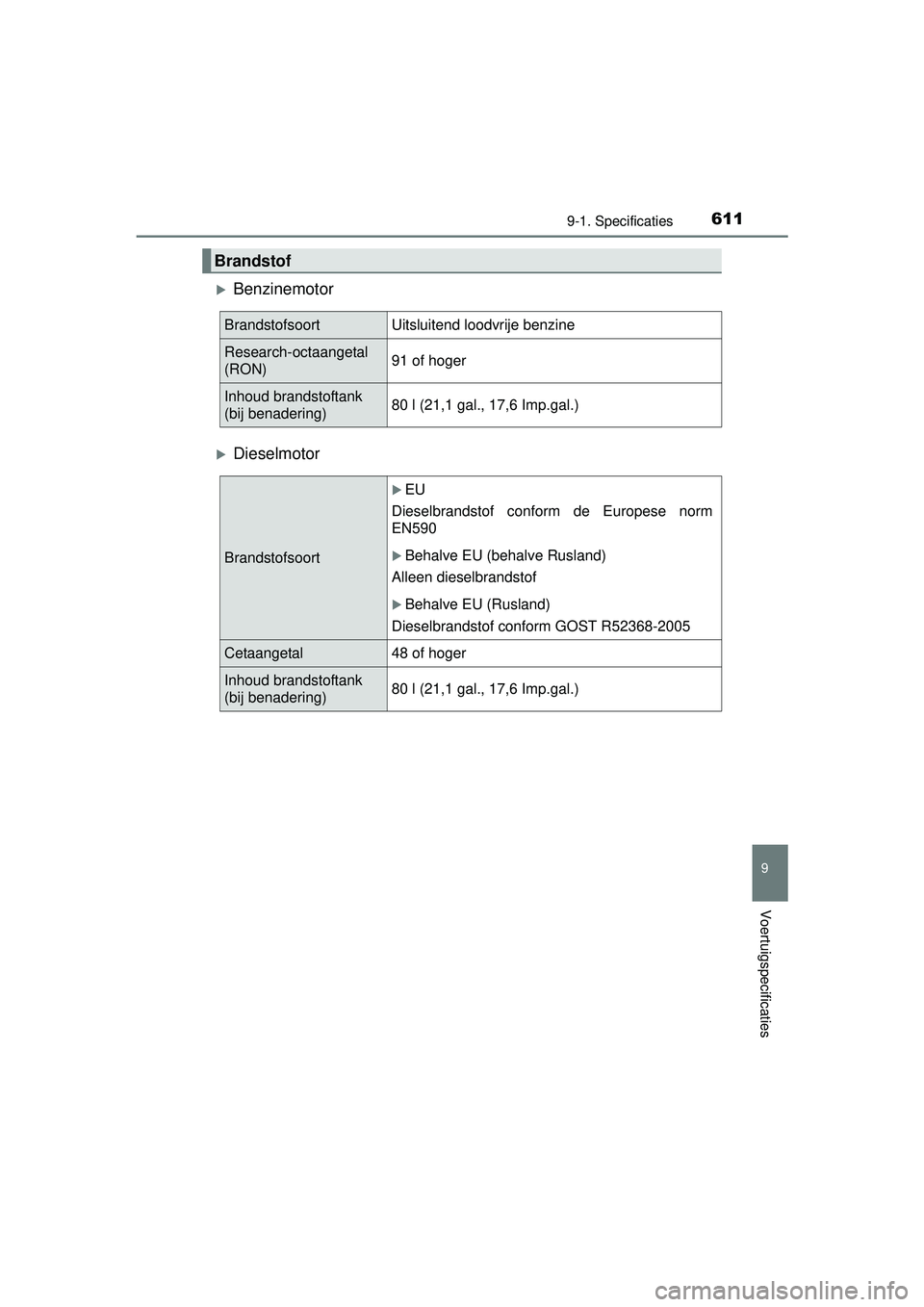

TOYOTA HILUX 2016 Instructieboekje (in Dutch)

611
9
9-1. Specificaties
Voertuigspecificaties
HILUX_OM_OM0K269E_(EE)
Benzinemotor
Dieselmotor
Brandstof
Brandstofsoort Uitsluitend loodvrije benzine
Research-octaangetal
(RON)91 of hoger
Inhoud brandstoftank
(bij benadering)80 l (21,1 gal., 17,6 Imp.gal.)
Brandstofsoort
EU
Dieselbrandstof conform de Europese norm
EN590
Behalve EU (behalve Rusland)
Alleen dieselbrandstof
Behalve EU (Rusland)
Dieselbrandstof conform GOST R52368-2005
Cetaangetal 48 of hoger
Inhoud brandstoftank
(bij benadering)80 l (21,1 gal., 17,6 Imp.gal.)
HILUX_OM_OM0K269E_(EE).book Page 611 Monday, March 7, 2016 2:16 PM

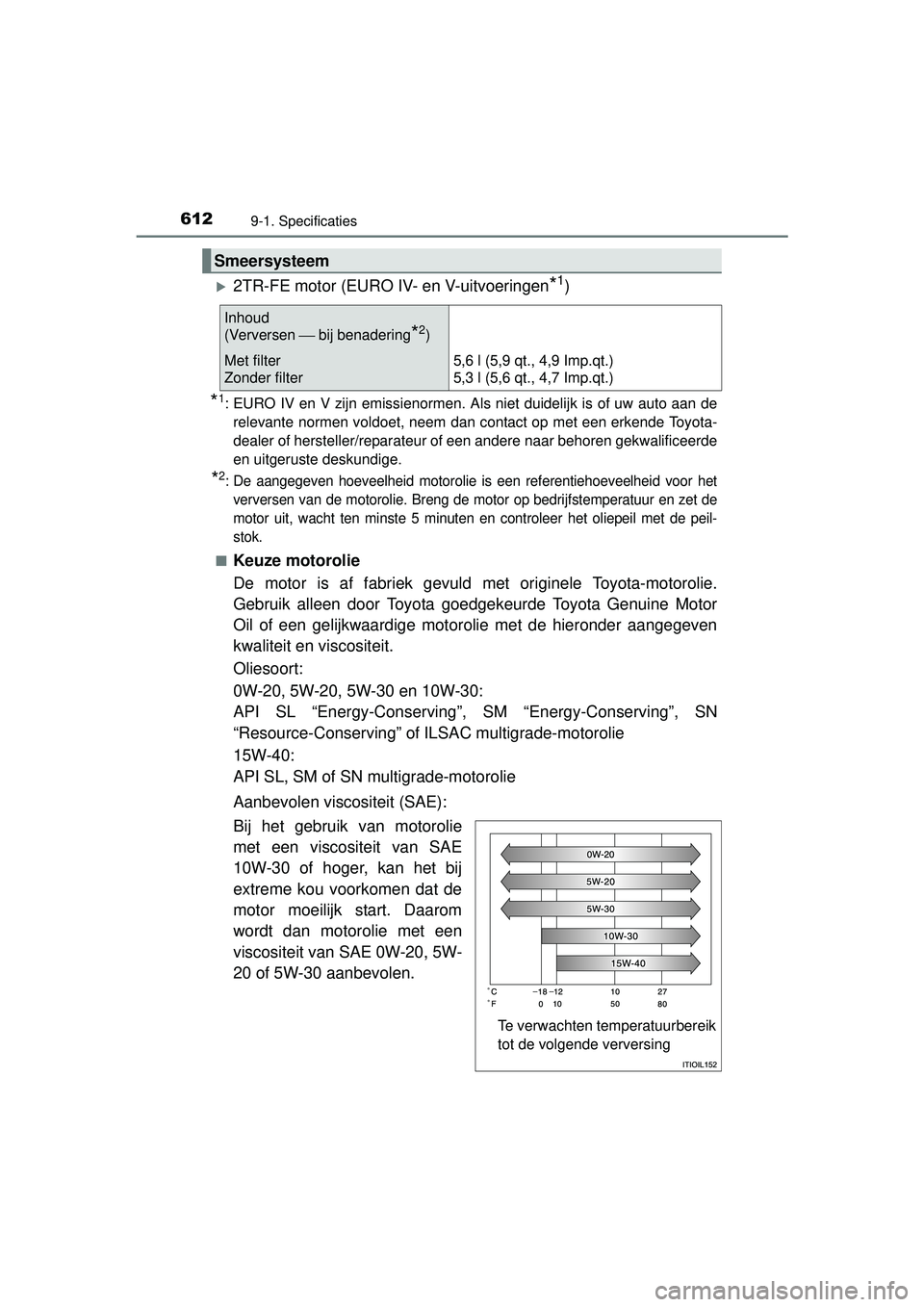

6129-1. Specificaties
HILUX_OM_OM0K269E_(EE)
2TR-FE motor (EURO IV- en V-uitvoeringen*1)
*1: EURO IV en V zijn emissienormen. Als niet duidelijk is of uw auto aan derelevante normen voldoet, neem dan contact op met een erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde
en uitgeruste deskundige.
*2: De aangegeven hoeveelheid motorolie is een referentiehoeveelheid voor het verversen van de motorolie. Breng de motor op bedrijfstemperatuur en zet de
motor uit, wacht ten minste 5 minuten en controleer het oliepeil met de peil-
stok.
■Keuze motorolie
De motor is af fabriek gevuld met originele Toyota-motorolie.
Gebruik alleen door Toyota goedgekeurde Toyota Genuine Motor
Oil of een gelijkwaardige motorolie met de hieronder aangegeven
kwaliteit en viscositeit.
Oliesoort:
0W-20, 5W-20, 5W-30 en 10W-30:
API SL “Energy-Conserving”, SM “Energy-Conserving”, SN
“Resource-Conserving” of IL SAC multigrade-motorolie
15W-40:
API SL, SM of SN multigrade-motorolie
Aanbevolen viscositeit (SAE):
Bij het gebruik van motorolie
met een viscositeit van SAE
10W-30 of hoger, kan het bij
extreme kou voorkomen dat de
motor moeilijk start. Daarom
wordt dan motorolie met een
viscositeit van SAE 0W-20, 5W-
20 of 5W-30 aanbevolen.
Smeersysteem
Inhoud
(Verversen  bij benadering
*2)
Met filter
Zonder filter5,6 l (5,9 qt., 4,9 Imp.qt.)
5,3 l (5,6 qt., 4,7 Imp.qt.)
Te verwachten temperatuurbereik
tot de volgende verversing
HILUX_OM_OM0K269E_(EE).book Page 612 Monday, March 7, 2016 2:16 PM

613
9
9-1. Specificaties
Voertuigspecificaties
HILUX_OM_OM0K269E_(EE)
Viscositeit (als voorbeeld wordt hier 0W-20 gebruikt):• Het gedeelte 0W in 0W-20 geeft aan dat de olie ervoor zorgt dat de motor goed start bij koud weer. Olie met een lage waarde
voor de W zorgt dat de motor goed start bij koud weer.
• Het gedeelte 20 in 0W-20 geeft de viscositeit van de olie weer als de olie een hoge temperatuur heeft. Olie met een hogere viscosi-
teit (hogere waarde) is mogelijk beter geschikt wanneer met
hoge snelheden of met veel belading wordt gereden.
Merktekens oliekwaliteit:
Let er bij het aanschaffen van moto rolie op of ten minste één van
beide bovenstaande symbolen op de verpakking is gedrukt.
API-symbool
Bovenste deel: API SERVICE
SN geeft de kwaliteit van de
motorolie aan en is vastgesteld
door API (American Petroleum
Institute).
Middelste deel: SAE 0W-20
geeft de viscositeit aan.
Onderste deel: In dit deel staat
“Resource-Conserving”, wat
staat voor brandstofbesparende
en groene eigenschappen.
ILSAC-symbool
Het ILSAC-symbool (International Lubricant Standardization and Appro-
val Committee) staat op de voorzijde van de verpakking.
1
2
HILUX_OM_OM0K269E_(EE).book Page 613 Monday, March 7, 2016 2:16 PM

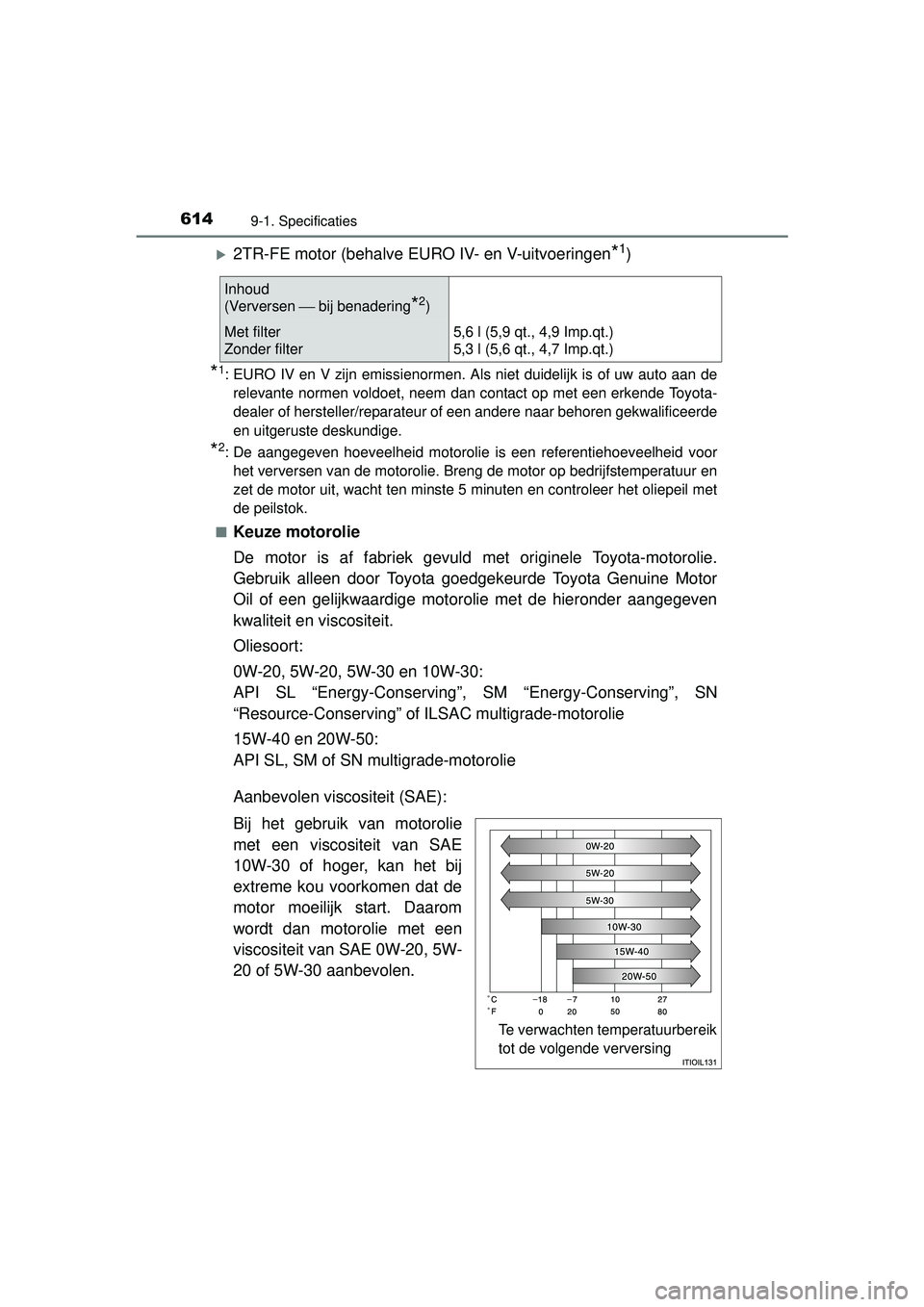

6149-1. Specificaties
HILUX_OM_OM0K269E_(EE)
2TR-FE motor (behalve EURO IV- en V-uitvoeringen*1)
*1: EURO IV en V zijn emissienormen. Als niet duidelijk is of uw auto aan derelevante normen voldoet, neem dan contact op met een erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde
en uitgeruste deskundige.
*2: De aangegeven hoeveelheid motorolie is een referentiehoeveelheid voorhet verversen van de motorolie. Breng de motor op bedrijfstemperatuur en
zet de motor uit, wacht ten minste 5 minuten en controleer het oliepeil met
de peilstok.
■
Keuze motorolie
De motor is af fabriek gevuld met originele Toyota-motorolie.
Gebruik alleen door Toyota goedgekeurde Toyota Genuine Motor
Oil of een gelijkwaardige motorolie met de hieronder aangegeven
kwaliteit en viscositeit.
Oliesoort:
0W-20, 5W-20, 5W-30 en 10W-30:
API SL “Energy-Conserving”, SM “Energy-Conserving”, SN
“Resource-Conserving” of IL SAC multigrade-motorolie
15W-40 en 20W-50:
API SL, SM of SN multigrade-motorolie
Aanbevolen viscositeit (SAE):
Bij het gebruik van motorolie
met een viscositeit van SAE
10W-30 of hoger, kan het bij
extreme kou voorkomen dat de
motor moeilijk start. Daarom
wordt dan motorolie met een
viscositeit van SAE 0W-20, 5W-
20 of 5W-30 aanbevolen.
Inhoud
(Verversen  bij benadering
*2)
Met filter
Zonder filter5,6 l (5,9 qt., 4,9 Imp.qt.)
5,3 l (5,6 qt., 4,7 Imp.qt.)
Te verwachten temperatuurbereik
tot de volgende verversing
HILUX_OM_OM0K269E_(EE).book Page 614 Monday, March 7, 2016 2:16 PM

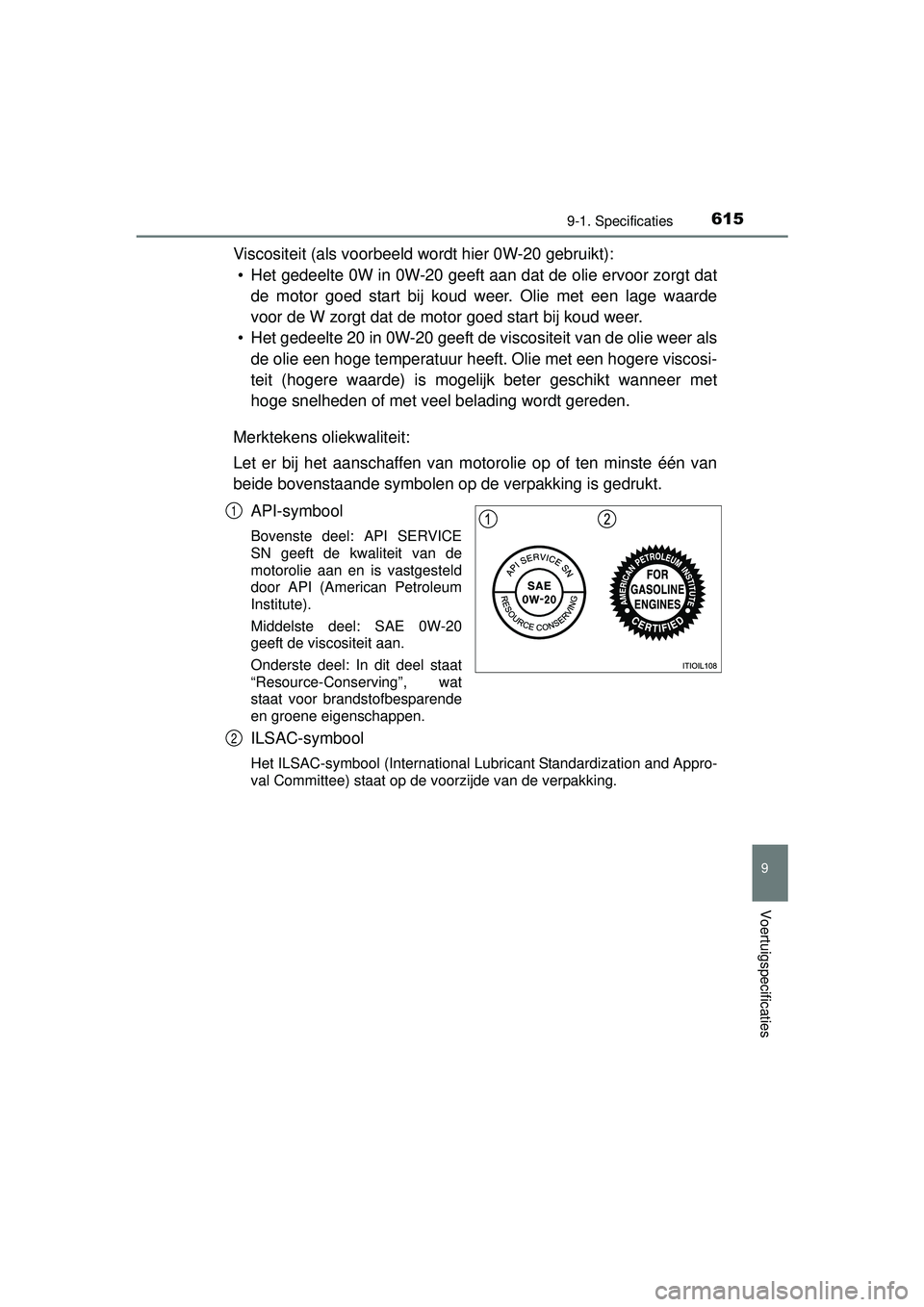

615
9
9-1. Specificaties
Voertuigspecificaties
HILUX_OM_OM0K269E_(EE)
Viscositeit (als voorbeeld wordt hier 0W-20 gebruikt):• Het gedeelte 0W in 0W-20 geeft aan dat de olie ervoor zorgt dat de motor goed start bij koud weer. Olie met een lage waarde
voor de W zorgt dat de motor goed start bij koud weer.
• Het gedeelte 20 in 0W-20 geeft de viscositeit van de olie weer als de olie een hoge temperatuur heeft. Olie met een hogere viscosi-
teit (hogere waarde) is mogelijk beter geschikt wanneer met
hoge snelheden of met veel belading wordt gereden.
Merktekens oliekwaliteit:
Let er bij het aanschaffen van moto rolie op of ten minste één van
beide bovenstaande symbolen op de verpakking is gedrukt.
API-symbool
Bovenste deel: API SERVICE
SN geeft de kwaliteit van de
motorolie aan en is vastgesteld
door API (American Petroleum
Institute).
Middelste deel: SAE 0W-20
geeft de viscositeit aan.
Onderste deel: In dit deel staat
“Resource-Conserving”, wat
staat voor brandstofbesparende
en groene eigenschappen.
ILSAC-symbool
Het ILSAC-symbool (International Lubricant Standardization and Appro-
val Committee) staat op de voorzijde van de verpakking.
1
2
HILUX_OM_OM0K269E_(EE).book Page 615 Monday, March 7, 2016 2:16 PM

6169-1. Specificaties
HILUX_OM_OM0K269E_(EE)
1GD-FTV en 2GD-FTV motor (EURO V- en VI-uitvoeringen*1)
*1: EURO V en VI zijn emissienormen. Als niet duidelijk is of uw auto aan derelevante normen voldoet, neem dan contact op met een erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde
en uitgeruste deskundige.
*2: De aangegeven hoeveelheid motorolie is een referentiehoeveelheid voorhet verversen van de motorolie. Breng de motor op bedrijfstemperatuur en
zet de motor uit, wacht ten minste 5 minuten en controleer het oliepeil met
de peilstok.
■
Keuze motorolie
De motor is af fabriek gevuld met originele Toyota-motorolie.
Toyota beveelt het gebruik van originele Toyota-motorolie aan. Er
kan ook andere motorolie van gelijkwaardige kwaliteit worden
gebruikt.
Oliesoort: ACEA C2
Inhoud
(Verversen 
bij benadering
*2)
Met filter
Zonder filter 7,5 l (7,9 qt., 6,6 Imp.qt.)
7,0 l (7,4 qt., 6,2 Imp.qt.)
OPMERKING
Gebruik van een andere motorolie dan ACEA C2 kan de katalysator bescha-
digen.
HILUX_OM_OM0K269E_(EE).book Page
616 Monday, March 7, 2016 2:16 PM

617
9
9-1. Specificaties
Voertuigspecificaties
HILUX_OM_OM0K269E_(EE)
Aanbevolen viscositeit (SAE):
Uw Toyota is af fabriek gevuld
met motorolie met een viscosi-
teit van SAE 0W-30. Deze
motorolie is de beste keuze
voor uw auto vanwege een laag
brandstofverbruik en goede
starteigenschappen bij koud
weer.
Viscositeit (als voorbeeld wordt hier 0W-30 gebruikt):• Het gedeelte 0W in 0W-30 geeft aan dat de olie ervoor zorgt dat de motor goed start bij koud weer. Olie met een lage waarde
voor de W zorgt dat de motor goed start bij koud weer.
• Het gedeelte 30 in 0W-30 geeft de viscositeit van de olie weer als de olie een hoge temperatuur heeft. Olie met een hogere viscosi-
teit (hogere waarde) is mogelijk beter geschikt wanneer met
hoge snelheden of met veel belading wordt gereden.
Te verwachten temperatuurbereik
tot de volgende verversing
Aanbevolen
HILUX_OM_OM0K269E_(EE).book Page 617 Monday, March 7, 2016 2:16 PM

6189-1. Specificaties
HILUX_OM_OM0K269E_(EE)
1GD-FTV en 2GD-FTV motor (EURO IV-uitvoeringen*1)
*1: EURO IV is een emissienorm. Als niet duidelijk is of uw auto aan de rele-vante normen voldoet, neem dan contact op met een erkende Toyota-dea-
ler of hersteller/reparateur of een andere naar behoren gekwalificeerde en
uitgeruste deskundige.
*2: De aangegeven hoeveelheid motorolie is een referentiehoeveelheid voor het verversen van de motorolie. Breng de motor op bedrijfstemperatuur en zet de
motor uit, wacht ten minste 5 minuten en controleer het oliepeil met de peilstok.
■Keuze motorolie
De motor is af fabriek gevuld met originele Toyota-motorolie.
Gebruik alleen door Toyota goedgekeurde Toyota Genuine Motor
Oil of een gelijkwaardige motorolie met de hieronder aangegeven
kwaliteit en viscositeit.
Oliesoort: API CF-4, CF of ACEA B1
Aanbevolen viscositeit (SAE):
Motorolie met de viscositeit
SAE 5W-30 is de beste keuze
vanwege een laag brandstof-
verbruik en goede starteigen-
schappen bij koud weer.
Bij het gebruik van motorolie met
een viscositeit van SAE 10W-30
of hoger, kan het bij extreme kou
voorkomen dat de motor moeilijk
start. Daarom wordt dan motor-
olie met een viscositeit van SAE
5W-30 aanbevolen.
Viscositeit (als voorbeeld wordt hier 5W-30 gebruikt): • Het gedeelte 5W in 5W-30 geeft aan dat de olie ervoor zorgt dat de motor goed start bij koud weer. Olie met een lage waarde
voor de W zorgt dat de motor goed start bij koud weer.
• Het gedeelte 30 in 5W-30 geeft de viscositeit van de olie weer als de olie een hoge temperatuur heeft. Olie met een hogere viscosi-
teit (hogere waarde) is mogelijk beter geschikt wanneer met
hoge snelheden of met veel belading wordt gereden.
Inhoud
(Verversen
- bij benadering
*2)
Met filter
Zonder filter 7,5 l (7,9 qt., 6,6 Imp.qt.)
7,0 l (7,4 qt., 6,2 Imp.qt.)
Te verwachten temperatuurbereik
tot de volgende verversing
Aanbevolen
HILUX_OM_OM0K269E_(EE).book Page
618 Monday, March 7, 2016 2:16 PM

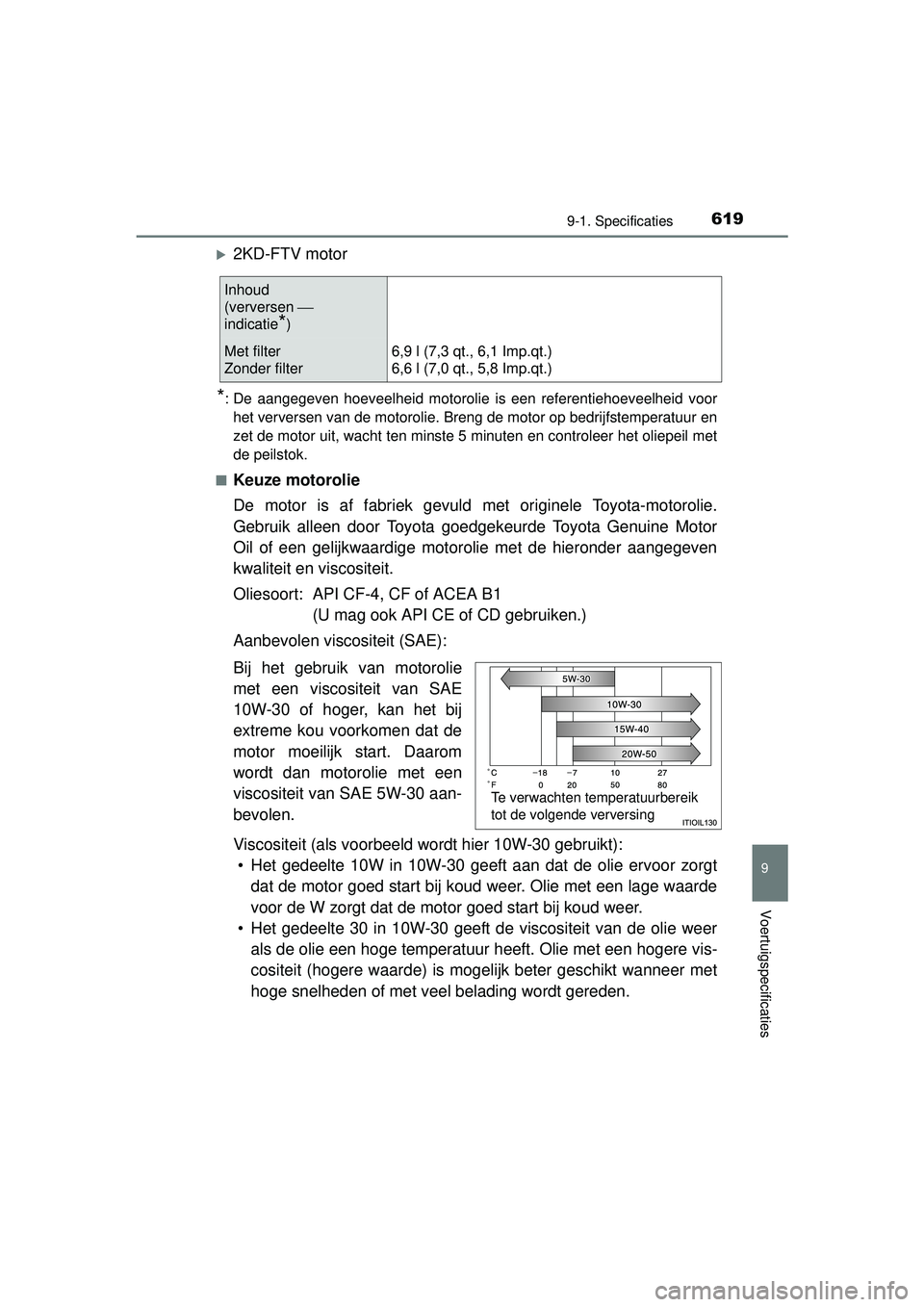

619
9
9-1. Specificaties
Voertuigspecificaties
HILUX_OM_OM0K269E_(EE)
2KD-FTV motor
*: De aangegeven hoeveelheid motorolie is een referentiehoeveelheid voorhet verversen van de motorolie. Breng de motor op bedrijfstemperatuur en
zet de motor uit, wacht ten minste 5 minuten en controleer het oliepeil met
de peilstok.
■
Keuze motorolie
De motor is af fabriek gevuld met originele Toyota-motorolie.
Gebruik alleen door Toyota goedgekeurde Toyota Genuine Motor
Oil of een gelijkwaardige motorolie met de hieronder aangegeven
kwaliteit en viscositeit.
Oliesoort: API CF-4, CF of ACEA B1 (U mag ook API CE of CD gebruiken.)
Aanbevolen viscositeit (SAE):
Bij het gebruik van motorolie
met een viscositeit van SAE
10W-30 of hoger, kan het bij
extreme kou voorkomen dat de
motor moeilijk start. Daarom
wordt dan motorolie met een
viscositeit van SAE 5W-30 aan-
bevolen.
Viscositeit (als voorbeeld wordt hier 10W-30 gebruikt): • Het gedeelte 10W in 10W-30 geeft aan dat de olie ervoor zorgt dat de motor goed start bij koud weer. Olie met een lage waarde
voor de W zorgt dat de motor goed start bij koud weer.
• Het gedeelte 30 in 10W-30 geeft de viscositeit van de olie weer als de olie een hoge temperatuur heeft. Olie met een hogere vis-
cositeit (hogere waar de) is mogelijk beter geschikt wanneer met
hoge snelheden of met veel belading wordt gereden.
Inhoud
(verversen 
indicatie
*)
Met filter
Zonder filter6,9 l (7,3 qt., 6,1 Imp.qt.)
6,6 l (7,0 qt., 5,8 Imp.qt.)
Te verwachten temperatuurbereik
tot de volgende verversing
HILUX_OM_OM0K269E_(EE).book Page 619 Monday, March 7, 2016 2:16 PM

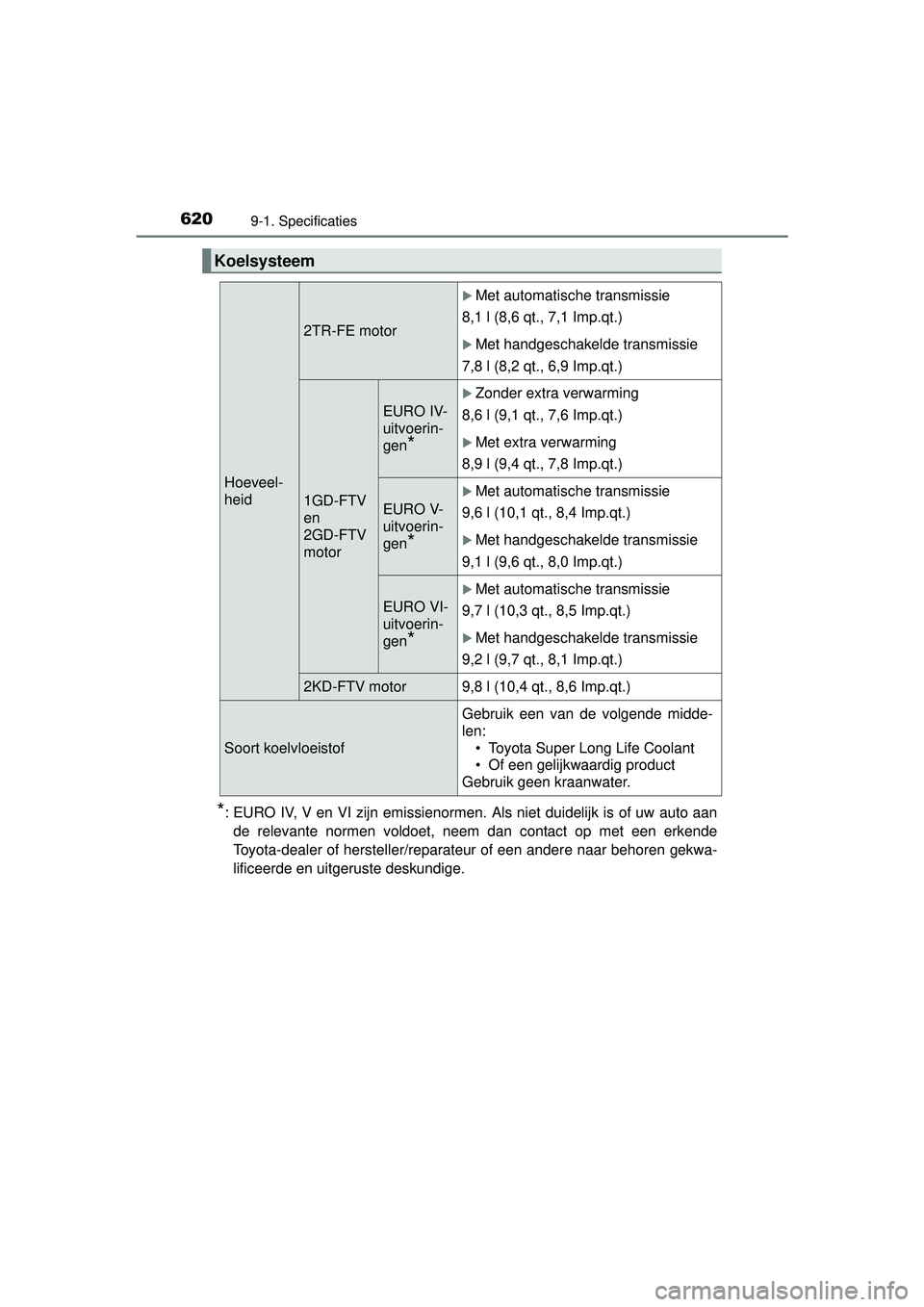

6209-1. Specificaties
HILUX_OM_OM0K269E_(EE)
*: EURO IV, V en VI zijn emissienormen. Als niet duidelijk is of uw auto aande relevante normen voldoet, neem dan contact op met een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwa-
lificeerde en uitgeruste deskundige.
Koelsysteem
Hoeveel-
heid
2TR-FE motor
Met automatische transmissie
8,1 l (8,6 qt., 7,1 Imp.qt.)
Met handgeschakelde transmissie
7,8 l (8,2 qt., 6,9 Imp.qt.)
1GD-FTV
en
2GD-FTV
motor
EURO IV-
uitvoerin-
gen
*
Zonder extra verwarming
8,6 l (9,1 qt., 7,6 Imp.qt.)
Met extra verwarming
8,9 l (9,4 qt., 7,8 Imp.qt.)
EURO V-
uitvoerin-
gen
*
Met automatische transmissie
9,6 l (10,1 qt., 8,4 Imp.qt.)
Met handgeschakelde transmissie
9,1 l (9,6 qt., 8,0 Imp.qt.)
EURO VI-
uitvoerin-
gen
*
Met automatische transmissie
9,7 l (10,3 qt., 8,5 Imp.qt.)
Met handgeschakelde transmissie
9,2 l (9,7 qt., 8,1 Imp.qt.)
2KD-FTV motor9,8 l (10,4 qt., 8,6 Imp.qt.)
Soort koelvloeistof
Gebruik een van de volgende midde-
len: • Toyota Super Long Life Coolant
• Of een gelijkwaardig product
Gebruik geen kraanwater.
HILUX_OM_OM0K269E_(EE).book Page 620 Monday, March 7, 2016 2:16 PM
