WyÊwietlacz wielofunkcyjny (typ B):
4-5. Korzystanie z funkcji wspomagajàcych prowadzenie samochodu301
4
Jazda
ó Bia∏e linie wype∏nione sà bia∏ym
koloremó Bia∏e linie wype∏nione sà czar-
nym kolorem
Oznacza to, ˝e uk∏ad rozpozna∏
bia∏e (lub ˝ó∏te) linie na jezdni.
Gdy samochód zje˝d˝a z pasa
ruchu, bia∏a linia wyÊwietlana po
tej stronie, w którà samochód
zje˝d˝a, zaczyna migaç w kolorze
pomaraƒczowym.Oznacza to, ˝e uk∏ad ostrzegania
o niezamierzonej zmianie pasa ru-
chu (LDA) nie rozpozna∏ bia∏ych
(lub ˝ó∏tych) linii na jezdni lub
chwilowo przesta∏ dzia∏aç.
9 IO HILUX OM0K269E 3/17/16 10:19 AM Page 301 (Black plate)

Warunki dzia∏ania poszczególnych funkcji
Funkcja ostrzegania o niezamierzonej zmianie pasa ruchu
Funkcja dzia∏a, gdy spe∏nione sà wszystkie poni˝sze warunki.
• W∏àczony jest uk∏ad ostrzegania o niezamierzonej zmianie pasa (LDA).
• Pr´dkoÊç samochodu wynosi oko∏o 50 km/h lub wi´cej.
• Uk∏ad rozpoznaje bia∏e (lub ˝ó∏te) linie wyznaczajàce pas ruchu.
• SzerokoÊç pasa ruchu wynosi oko∏o 3 m lub wi´cej.
• Kierunkowskaz nie jest w∏àczony.
• Samochód znajduje si´ na prostym odcinku drogi lub na ∏uku o promieniu
wi´kszym ni˝ 150 m.
• Nie zosta∏o wykryte nieprawid∏owe dzia∏anie uk∏adu. (
S. 304)
Ostrzeganie o ko∏ysaniu samochodu
Funkcja dzia∏a, gdy spe∏nione sà wszystkie poni˝sze warunki.
• W∏àczony jest system ostrzegania o niezamierzonej zmianie pasa ruchu
(LDA).
• Pr´dkoÊç samochodu wynosi oko∏o 50 km/h lub wi´cej.
• SzerokoÊç pasa ruchu wynosi oko∏o 3 m lub wi´cej.
• Nie zosta∏o wykryte nieprawid∏owe dzia∏anie uk∏adu. (
S. 304)
Chwilowe wstrzymanie dzia∏ania uk∏adu ostrzegania o niezamierzonej
zmianie pasa ruchu (LDA)
Gdy wymagane warunki dzia∏ania uk∏adu nie sà spe∏nione, uk∏ad ostrzegania
o niezamierzonej zmianie pasa ruchu (LDA) mo˝e chwilowo przestaç dzia∏aç.
Po przywróceniu wymaganych warunków dzia∏ania uk∏ad automatycznie
wznowi prac´. (
S. 302)
Funkcja ostrzegania o niezamierzonej zmianie pasa ruchu
Podczas u˝ywania systemu audio lub z powodu ha∏asu panujàcego na ze-
wnàtrz samochodu, sygna∏ akustyczny mo˝e byç trudno s∏yszalny.
Gdy bia∏e (lub ˝ó∏te) linie sà tylko po jednej stronie pasa ruchu
Dla strony po której bia∏e (lub ˝ó∏te) linie na jezdni nie sà rozpoznawane, nie
dzia∏a uk∏ad ostrzegania o niezamierzonej zmianie pasa ruchu (LDA).
3024-5. Korzystanie z funkcji wspomagajàcych prowadzenie samochodu
9 IO HILUX OM0K269E 3/17/16 10:19 AM Page 302 (Black plate)

Warunki, w których uk∏ad mo˝e nie dzia∏aç prawid∏owo
W ni˝ej wyszczególnionych sytuacjach czujnik optyczny mo˝e nie byç w sta-
nie prawid∏owo rozpoznawaç bia∏ych (lub ˝ó∏tych) linii na jezdni, powodujàc
nieprawid∏owe dzia∏anie uk∏adu ostrzegania o niezamierzonej zmianie pasa
ruchu (LDA).
Gdy bia∏e (lub ˝ó∏te) linie na jezdni zakrywa cieƒ lub wzd∏u˝ nich uk∏adajà
si´ cienie.
Gdy na przeje˝d˝anym odcinku nie ma bia∏ych (lub ˝ó∏tych) linii, np. rogatki,
punkty poboru op∏at lub skrzy˝owanie itp.
Gdy bia∏e (lub ˝ó∏te) linie na jezdni sà pop´kane bàdê widaç oznakowania
podniesionej nawierzchni chodnika lub widoczne sà kamienie.
Gdy bia∏e (lub ˝ó∏te) linie na jezdni nie sà widoczne lub prawie niewidoczne
ze wzgl´du na pokrywajàcy je piasek itp.
Gdy nawierzchnia jest mokra ze wzgl´du na opady deszczu lub ka∏u˝e itp.
Gdy linie na jezdni sà ˝ó∏te (rozpoznawanie przez uk∏ad linii ˝ó∏tych mo˝e
byç znacznie trudniejsze ni˝ rozpoznawanie linii bia∏ych).
Gdy bia∏e (lub ˝ó∏te) linie przecinajà kraw´˝nik itp.
Gdy nawierzchnia jest bardzo jasna, np. betonowa.
Gdy nawierzchnia jest bardzo jasna, ze wzgl´du na odbijajàce si´ Êwiat∏o itp.
W warunkach gwa∏townych zmian intensywnoÊci oÊwietlenia, jak np. przy
wjeêdzie lub wyjeêdzie z tunelu itp.
Gdy bezpoÊrednio w obiektyw kamery wpada Êwiat∏o s∏oneczne lub Êwiat∏o
pochodzàce ze Êwiate∏ g∏ównych innych samochodów.
Na rozwidleniach i w miejscu ∏àczenia si´ dróg.
Podczas jazdy po zboczu.
Podczas jazdy po kr´tej lub nierównej drodze.
Podczas jazdy po nieutwardzonych lub szutrowych drogach.
Podczas pokonywania ostrego zakr´tu.
Gdy pasy ruchu sà bardzo wàskie lub bardzo szerokie.
Gdy samochód jest znacznie przechylony z powodu obcià˝enia ∏adunkiem
bàdê nieprawid∏owego ciÊnienia w ogumieniu.
Gdy odleg∏oÊç od poprzedzajàcego pojazdu jest bardzo ma∏a.
Gdy samochód porusza si´ znacznie w gór´ i w dó∏ ze wzgl´du na jakoÊç
drogi (z∏ej jakoÊci, spoiny na drodze itp.)
Gdy Êwiat∏a g∏ówne samochodu nie Êwiecà dostatecznie mocno z powodu
zabrudzenia kloszy lub gdy sà êle ustawione.
Gdy samochód zostanie uderzony podmuchem bocznego wiatru.
Gdy samochód w∏aÊnie zmieni∏ pas ruchu lub przejecha∏ skrzy˝owanie.
4-5. Korzystanie z funkcji wspomagajàcych prowadzenie samochodu303
4
Jazda
9 IO HILUX OM0K269E 3/17/16 10:19 AM Page 303 (Black plate)

Komunikaty ostrzegawcze
Je˝eli na wyÊwietlaczu wielofunkcyjnym pojawi si´ którykolwiek z poni˝szych
komunikatów, nale˝y wykonaç odpowiednie czynnoÊci.
3044-5. Korzystanie z funkcji wspomagajàcych prowadzenie samochodu
Komunikat Szczegó∏y/Wskazówki
„LDA MALFUNCTION
VISIT YOUR DEALER”/
„LDA malfunction
Visit your dealer”System mo˝e nie dzia∏aç poprawnie.
Nale˝y zleciç sprawdzenie samocho-
du autoryzowanej stacji obs∏ugi To-
yoty lub innemu specjalistycznemu
warsztatowi.
„FORWARD CAMERA
SYSTEM UNAVAILABLE
CLEAN WINDSHIELD”/
„Forward Camera System
Unavailable Clean Windshield”Fragment przedniej szyby w pobli˝u
czujnika jest zabrudzony, zaparowany,
pokryty kroplami wody, oblodzony itp.
Nale˝y wy∏àczyç system LDA, usunàç
zabrudzenie, zaparowanie, krople
wody, lód itp., a nast´pnie ponownie
uruchomiç system LDA.
„FORWARD CAMERA
SYSTEM UNAVAILABLE”/
„Forward Camera System
Unavailable”Warunki zewn´trzne (temperatura itp.)
sà nieodpowiednie dla dzia∏ania czujni-
ka optycznego.
Uk∏ad LDA zostanie aktywowany,
kiedy warunki zewn´trzne (takie jak
temperatura) b´dà odpowiednie. Na-
le˝y wy∏àczyç system LDA, odczekaç
chwil´, a nast´pnie ponownie uru-
chomiç system.
9 IO HILUX OM0K269E 3/17/16 10:19 AM Page 304 (Black plate)

Je˝eli na wyÊwietlaczu pojawi si´ inny komunikat, nale˝y post´powaç zgodnie
z wyÊwietlanymi instrukcjami.
4-5. Korzystanie z funkcji wspomagajàcych prowadzenie samochodu305
4
Jazda
Komunikat Szczegó∏y/Wskazówki
„LDA UNAVAILABLE”/
„LDA Unavailable”
LDA UNAVAILABLE BELOW
APPROX 50 km/h”/
„LDA Unavailable Below
Approx 50 km/h”
„LDA UNAVAILABLE
AT CURRENT SPEED”/
„LDA Unavailable At Current
Speed”Uk∏ad LDA jest czasowo nieaktywny
z powodu usterki czujnika innego ni˝
czujnik optyczny.
Nale˝y wy∏àczyç system LDA i wyko-
naç czynnoÊci odpowiednie dla wy-
Êwietlanego komunikatu. Nast´pnie
nale˝y chwil´ jechaç samochodem,
po czym w∏àczyç system LDA.
System LDA nie mo˝e byç u˝ywany, je-
˝eli samochód porusza si´ z pr´dko-
Êcià mniejszà ni˝ oko∏o 50 km/h.
Nale˝y zwi´kszyç pr´dkoÊç samo-
chodu do 50 km/h lub wi´cej.
System LDA nie mo˝e byç u˝ywany,
je˝eli pr´dkoÊç samochodu jest zbyt
wysoka.
Nale˝y zredukowaç pr´dkoÊç samo-
chodu.
9 IO HILUX OM0K269E 3/17/16 10:19 AM Page 305 (Black plate)

Uk∏ad rozpoznawania znaków
drogowych (RSA) rozpoznaje
okreÊlone znaki drogowe, wyko-
rzystujàc do tego czujnik optyczny,
i wyÊwietla kierowcy na wyÊwietla-
czu wielofunkcyjnym niezb´dne
informacje.
Je˝eli system oceny stwierdzi, ˝e kierowca prowadzi samochód z nad-
miernà pr´dkoÊcià, wykonujàc niedozwolone manewry itp. w odniesie-
niu do mijanych znaków drogowych, uk∏ad ostrzega kierowc´ za po-
mocà komunikatów ostrzegawczych, wyÊwietlanych na wyÊwietlaczu
wielofunkcyjnym oraz sygna∏u ostrzegawczego*.
*: Ten sposób ostrzegania musi zostaç wczeÊniej skonfigurowany.
3064-5. Korzystanie z funkcji wspomagajàcych prowadzenie samochodu
Uk∏ad rozpoznawania znaków drogowych
(RSA)*
Zestawienie elementów funkcyjnych
✻: W niektórych wersjach
Czujnik optyczny
Przed u˝yciem uk∏adu rozpoznawania znaków drogowych (RSA)
Nie nale˝y polegaç wy∏àcznie na uk∏adzie rozpoznawania znaków drogo-
wych (RSA). Uk∏ad rozpoznawania znaków drogowych (RSA) wspomaga
jedynie kierowc´ poprzez dostarczanie informacji, ale nie zwalnia kierowcy
od potrzeby obserwowania otoczenia i zachowania nale˝ytej ostro˝noÊci.
Samochód nale˝y prowadziç w sposób bezpieczny, zawsze zgodnie z za-
sadami ruchu drogowego.
Nieprawid∏owa lub nieuwa˝na jazda mo˝e doprowadziç do powa˝nego wy-
padku.
9 IO HILUX OM0K269E 3/17/16 10:19 AM Page 306 (Black plate)

Gdy czujnik optyczny rozpozna znak drogowy znajdujàcy si´ przed
samochodem, podczas jego mijania zostanie on wyÊwietlony na wy-
Êwietlaczu wielofunkcyjnym.
Gdy na wyÊwietlaczu wielofunk-
cyjnym wybrana jest zak∏adka
uk∏adów wspomagajàcych kie-
rowc´ podczas jazdy, mogà byç
wyÊwietlane maksymalnie 3 zna-
ki. (
S. 136)
Gdy na wyÊwietlaczu wielofunk-
cyjnym wybrana jest inna za-
k∏adka ni˝ zak∏adka uk∏adów
wspomagajàcych kierowc´
podczas jazdy, mo˝e zostaç wy-
Êwietlony znak ograniczenia
pr´dkoÊci lub znak koniec zaka-
zów. (
S. 136)
Znaki zakazu wyprzedzania
i ograniczenia pr´dkoÊci nie sà
wyÊwietlane wraz z dodatkowà
tabliczkà. Jednak˝e je˝eli znaki
inne ni˝ znak ograniczenia
pr´dkoÊci zostanà rozpoznane,
sà one wyÊwietlane ∏àcznie
z aktualnym znakiem ograni-
czenia pr´dkoÊci.
4-5. Korzystanie z funkcji wspomagajàcych prowadzenie samochodu307
4
Jazda
Wskazania na wyÊwietlaczu wielofunkcyjnym
9 IO HILUX OM0K269E 3/17/16 10:19 AM Page 307 (Black plate)

Rozpoznawane sà nast´pujàce rodzaje znaków drogowych, w tym
znaków elektronicznych i migajàcych.
Nieoficjalne (niezatwierdzone przez Konwencj´ Wiedeƒskà) lub ostatnio
wprowadzone znaki mogà nie byç rozpoznawane.
3084-5. Korzystanie z funkcji wspomagajàcych prowadzenie samochodu

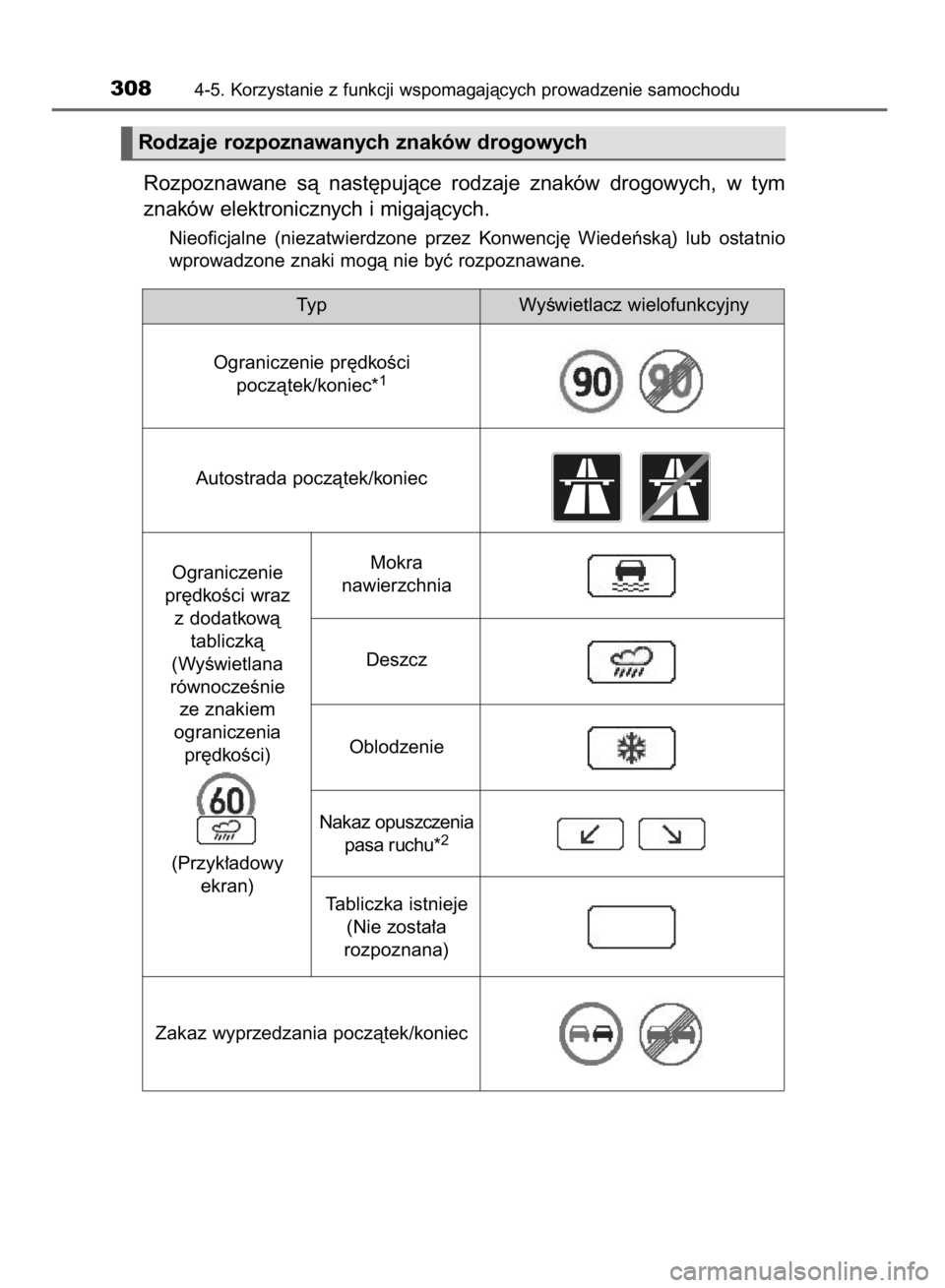

Rodzaje rozpoznawanych znaków drogowych
Ty p
Ograniczenie pr´dkoÊci
poczàtek/koniec*
1
Autostrada poczàtek/koniec
Mokra
nawierzchnia
Deszcz
Oblodzenie
Nakaz opuszczenia
pasa ruchu*
2
Tabliczka istnieje
(Nie zosta∏a
rozpoznana)
Zakaz wyprzedzania poczàtek/koniecOgraniczenie
pr´dkoÊci wraz
z dodatkowà
tabliczkà
(WyÊwietlana
równoczeÊnie
ze znakiem
ograniczenia
pr´dkoÊci)
(Przyk∏adowy
ekran)WyÊwietlacz wielofunkcyjny
9 IO HILUX OM0K269E 3/17/16 10:19 AM Page 308 (Black plate)

*1: Znak ograniczenia pr´dkoÊci z war toÊcià wy˝sza ni˝ 130 km/h mo˝e nie
zostaç rozpoznany. Wskazywana war toÊç mo˝e byç b∏´dna.
*
2: Je˝eli przy zmianie pasa ruchu lampka kontrolna kierunkowskazów nie
dzia∏a, dodatkowa tabliczka nie zostanie wyÊwietlona.
W nast´pujàcych sytuacjach uk∏ad rozpoznawania znaków drogowych
(RSA) ostrzega kierowc´, wyÊwietlajàc komunikaty ostrzegawcze.
Gdy pr´dkoÊç samochodu przekroczy pr´dkoÊç ustawionà dla progu
powiadamiania o nadmiernej pr´dkoÊci dla znaku wyÊwietlanego
na wyÊwietlaczu wielofunkcyjnym, znak ten zostanie wyÊwietlony
w odwróconym kolorze (negatywie).
Je˝eli uk∏ad wykryje, ˝e kierowca wykonuje manewr wyprzedzania,
podczas gdy na wyÊwietlaczu wielofunkcyjnym wyÊwietlany jest
znak zakazu wyprzedzania, znak ten zacznie migaç.
W zale˝noÊci od sytuacji w∏aÊciwoÊci trasy (kierunek jazdy, pr´dkoÊç,
jednostka) mogà byç wykrywane niepoprawnie i wyÊwietlanie komuni-
katów ostrzegawczych mo˝e nie dzia∏aç poprawnie.
Automatyczne anulowanie wyÊwietlania znaków rozpoznanych przez
uk∏ad rozpoznawania znaków drogowych (RSA)
Jeden lub wi´cej znaków automatycznie przestaje byç wyÊwietlanych w na-
st´pujàcych sytuacjach.
Nowy znak nie zosta∏ rozpoznany po pokonaniu pewnej odleg∏oÊci.
Droga zmienia si´ z powodu skr´tu w lewo lub w prawo itp.
Warunki, w których uk∏ad mo˝e dzia∏aç nieprawid∏owo lub mo˝e niepra-
wid∏owo wykrywaç znaki drogowe
W nast´pujàcych sytuacjach uk∏ad rozpoznawania znaków drogowych (RSA) mo˝e
dzia∏aç nieprawid∏owo lub nie b´dzie móg∏ rozpoznaç znaków drogowych bàdê b´dzie
wyÊwietla∏ nieprawid∏owe znaki itp. Nie Êwiadczy to jednak o uszkodzeniu uk∏adu.
Gdy czujnik optyczny nie jest prawid∏owo ukierunkowany ze wzgl´du np. na
silne uderzenie w jego okolicy.
Gdy przednia szyba jest zabrudzona, pokryta Êniegiem lub umieszczone
sà na niej naklejki w pobli˝u czujnika optycznego.
Podczas jazdy w wyjàtkowo trudnych warunkach pogodowych, np. pod-
czas ulewy, mg∏y, Ênie˝ycy lub burzy piaskowej.
Gdy bardzo jasne Êwiat∏o, np. s∏oneczne lub Êwiat∏o reflektorów nadje˝d˝a-
jàcych pojazdów, Êwieci bezpoÊrednio w czujnik optyczny.
Znak jest ma∏y, brudny, wyblak∏y, umieszczony skoÊnie lub wygi´ty, lub jest
to znak elektroniczny, którego kontrast jest bardzo niewyraêny.
Ca∏y znak drogowy lub jego cz´Êç jest zas∏oni´ta przez liÊcie drzew, s∏up itp.
4-5. Korzystanie z funkcji wspomagajàcych prowadzenie samochodu309
4
Jazda
Ty p
Koniec zakazów (Wszystkie ograniczenia
odwo∏ane. Przywraca standardowe
zasady ruchu drogowego)WyÊwietlacz wielofunkcyjny
WyÊwietlane komunikaty ostrzegawcze
9 IO HILUX OM0K269E 3/17/16 10:19 AM Page 309 (Black plate)

Znak jest widziany przez czujnik optyczny tylko przez krótki czas.
Gdy sposób jazdy (skr´t, zmiana pasa ruchu itp.) sà oceniane nieprawid∏owo.
W przypadku gdy znak drogowy nie jest wyÊwietlany w∏aÊciwie dla danego
pasa ruchu, np. znak drogowy znajduje si´ zaraz po odga∏´zieniu na auto-
stradzie lub na sàsiednim pasie ruchu, tu˝ przed zjazdem.
Na tylnej cz´Êci samochodu jadàcego z przodu przyklejone sà naklejki.
Zostanie rozpoznany znak przypominajàcy znak drogowy.
Samochód porusza si´ w kraju, gdzie ruch odbywa si´ w przeciwnym kie-
runku.
Gdy samochód porusza si´ po g∏ównej drodze, mogà zostaç wykryte i wy-
Êwietlone znaki ograniczenia pr´dkoÊci na bocznych drogach (je˝eli
umieszczone sà w polu widzenia czujnika optycznego).
Podczas jazdy po rondzie mogà zostaç wykryte i wyÊwietlone znaki
umieszczone na zjazdach z ronda (je˝eli umieszczone sà polu widzenia
czujnika optycznego).
Pr´dkoÊç z jakà porusza si´ samochód wyÊwietlana na zespole wskaêni-
ków i w systemie nawigacji (w niektórych wersjach) mo˝e byç ró˝na w za-
le˝noÊci od rodzaju map wykorzystanych przez system nawigacji.
Podczas poruszania si´ samochodem w kraju, gdzie obowiàzujà inne
jednostki pr´dkoÊci
Uk∏ad rozpoznawania znaków drogowych (RSA) rozpoznaje pr´dkoÊç
umieszczonà na znakach drogowych, bazujàc na pr´dkoÊci wyÊwietlanej na
zespole wskaêników, dlatego konieczna jest zmiana ustawieƒ jednostek pr´d-
koÊci. Nale˝y odpowiednio dopasowaç jednostki pr´dkoÊci do jednostek u˝y-
wanych w danym kraju. (
S. 633)
W∏àczanie lub wy∏àczanie uk∏adu rozpoznawania znaków drogowych (RSA)
Nale˝y u˝yç prze∏àczników sterowania zespo∏em wskaêników, aby wybraç ,
kiedy samochód nie porusza si´ i nacisnàç , a nast´pnie wybraç
i nacisnàç .
WyÊwietlanie znaku ograniczenia pr´dkoÊci
Je˝eli wy∏àcznik zap∏onu zostanie prze∏àczony w pozycj´ „LOCK” (wersje z mecha-
nicznym kluczykiem) lub przyciskiem rozruchu zostanie wybrany stan wy∏àczony
(wersje z elektronicznym kluczykiem) w czasie wyÊwietlania na wyÊwietlaczu wie-
lofunkcyjnym znaku ograniczenia pr´dkoÊci, to ten sam znak zostanie wyÊwietlo-
ny ponownie, gdy wy∏àcznik zap∏onu zostanie prze∏àczony w pozycj´ „ON” (wersje
z mechanicznym kluczykiem) lub przyciskiem rozruchu zostanie wybrany stan
IGNITION ON (wersje z elektronicznym kluczykiem)
Ustawienia w∏asne
Mo˝liwa jest zmiana niektórych ustawieƒ (np. próg ostrzegawczy nadmiernej
pr´dkoÊci).
(Funkcje podlegajàce zmianie ustawieƒ:
S. 632)
3104-5. Korzystanie z funkcji wspomagajàcych prowadzenie samochodu
9 IO HILUX OM0K269E 3/17/16 10:19 AM Page 310 (Black plate)
