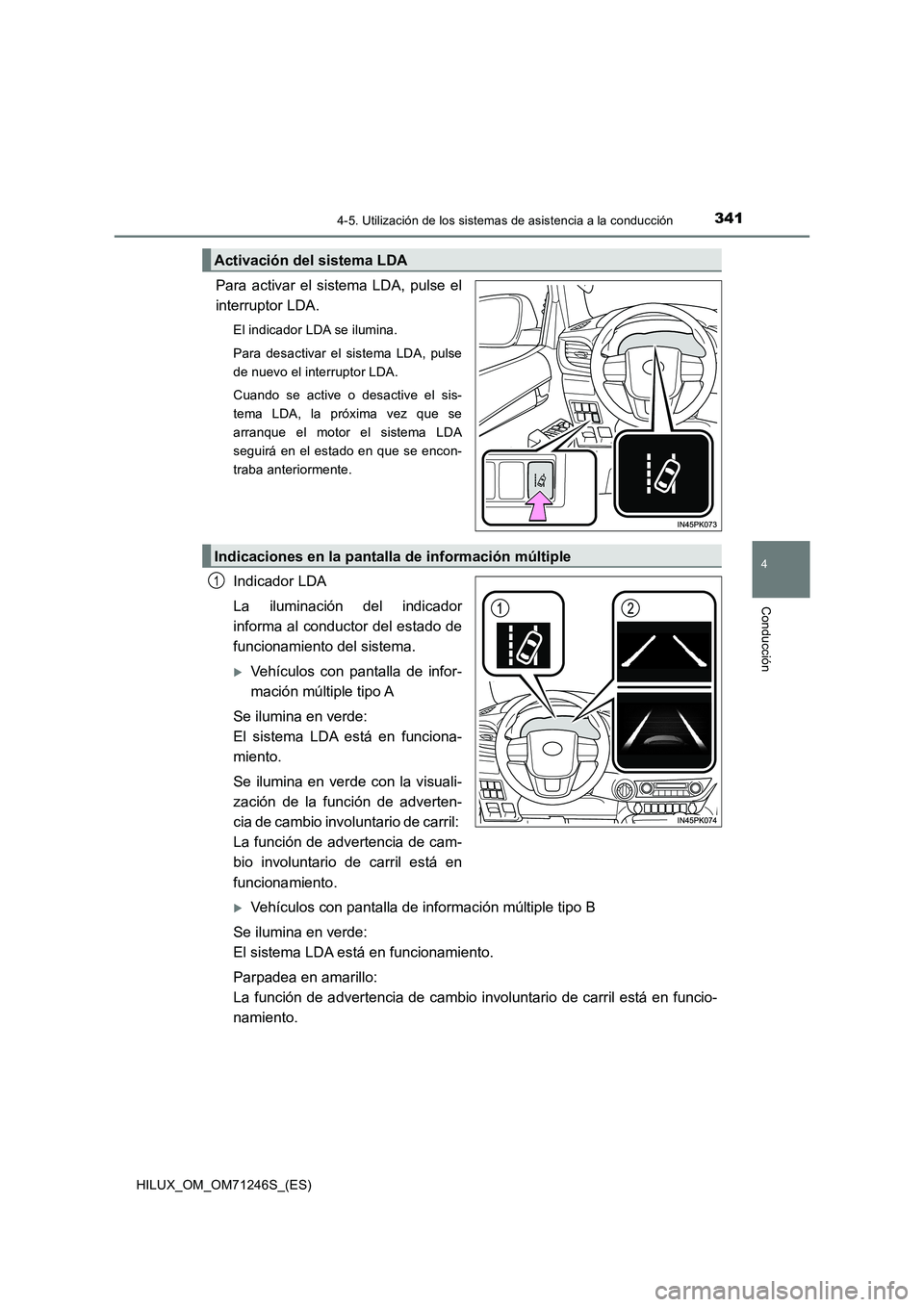

3414-5. Utilización de los sistemas de asistencia a la conducción
4
Conducción
HILUX_OM_OM71246S_(ES)
Para activar el sistema LDA, pulse el
interruptor LDA.
El indicador LDA se ilumina.
Para desactivar el sistema LDA, pulse
de nuevo el interruptor LDA.
Cuando se active o desactive el sis-
tema LDA, la próxima vez que se
arranque el motor el sistema LDA
seguirá en el estado en que se encon-
traba anteriormente.
Indicador LDA
La iluminación del indicador
informa al conductor del estado de
funcionamiento del sistema.
Vehículos con pantalla de infor-
mación múltiple tipo A
Se ilumina en verde:
El sistema LDA está en funciona-
miento.
Se ilumina en verde con la visuali-
zación de la función de adverten-
cia de cambio involuntario de carril:
La función de advertencia de cam-
bio involuntario de carril está en
funcionamiento.
Vehículos con pantalla de información múltiple tipo B
Se ilumina en verde:
El sistema LDA está en funcionamiento.
Parpadea en amarillo:
La función de advertencia de cambio involuntario de carril está en funcio-
namiento.
Activación del sistema LDA
Indicaciones en la pantalla de información múltiple
1

3424-5. Utilización de los sistemas de asistencia a la conducción
HILUX_OM_OM71246S_(ES)

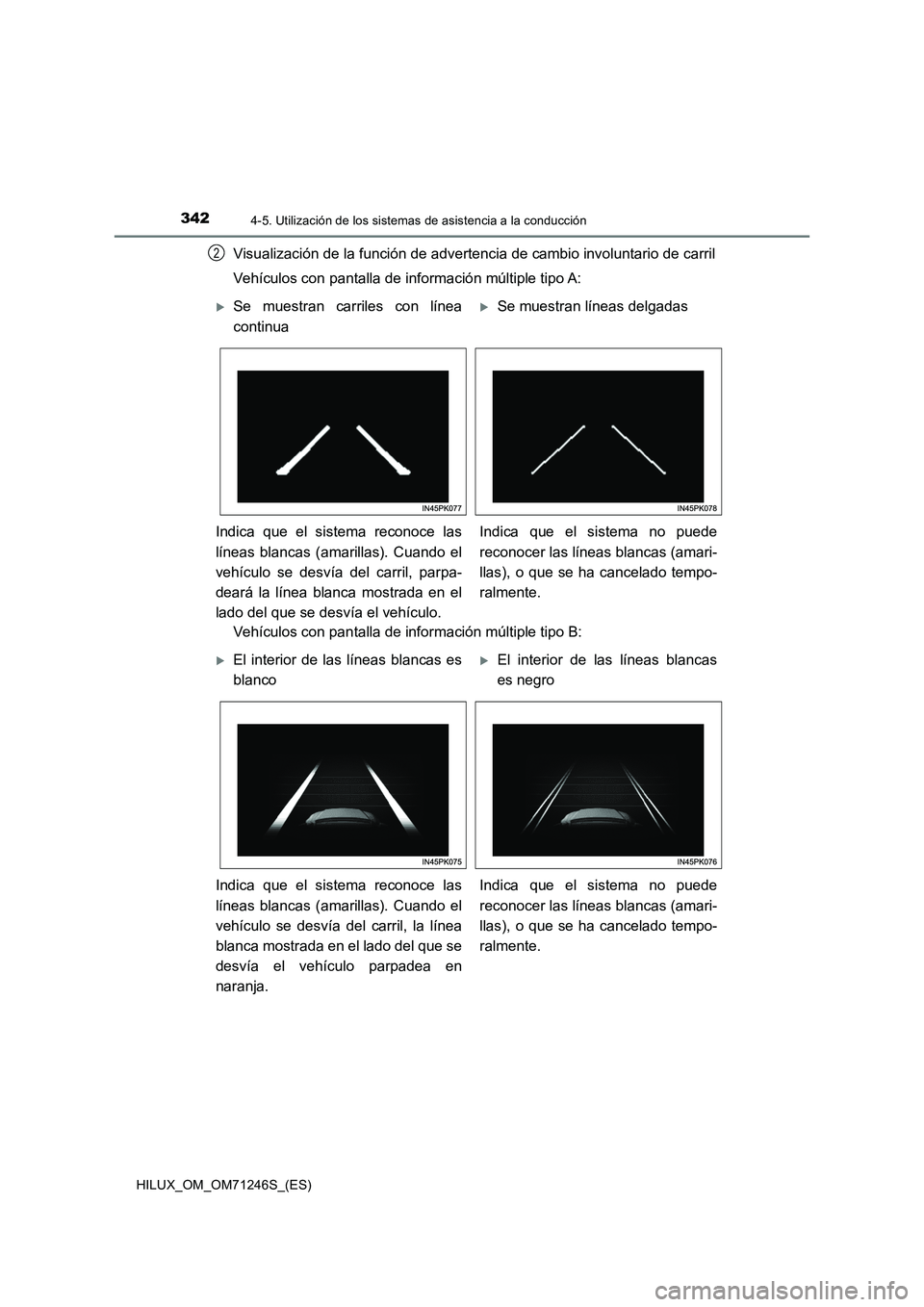

Visualización de la función de advertencia de cambio involuntario de carril
Vehículos con pantalla de información múltiple tipo A:
Vehículos con pantalla de información múltiple tipo B:2
Se muestran carriles con línea
continuaSe muestran líneas delgadas
Indica que el sistema reconoce las
líneas blancas (amarillas). Cuando el
vehículo se desvía del carril, parpa-
deará la línea blanca mostrada en el
lado del que se desvía el vehículo.Indica que el sistema no puede
reconocer las líneas blancas (amari-
llas), o que se ha cancelado tempo-
ralmente.
El interior de las líneas blancas es
blancoEl interior de las líneas blancas
es negro
Indica que el sistema reconoce las
líneas blancas (amarillas). Cuando el
vehículo se desvía del carril, la línea
blanca mostrada en el lado del que se
desvía el vehículo parpadea en
naranja.Indica que el sistema no puede
reconocer las líneas blancas (amari-
llas), o que se ha cancelado tempo-
ralmente.

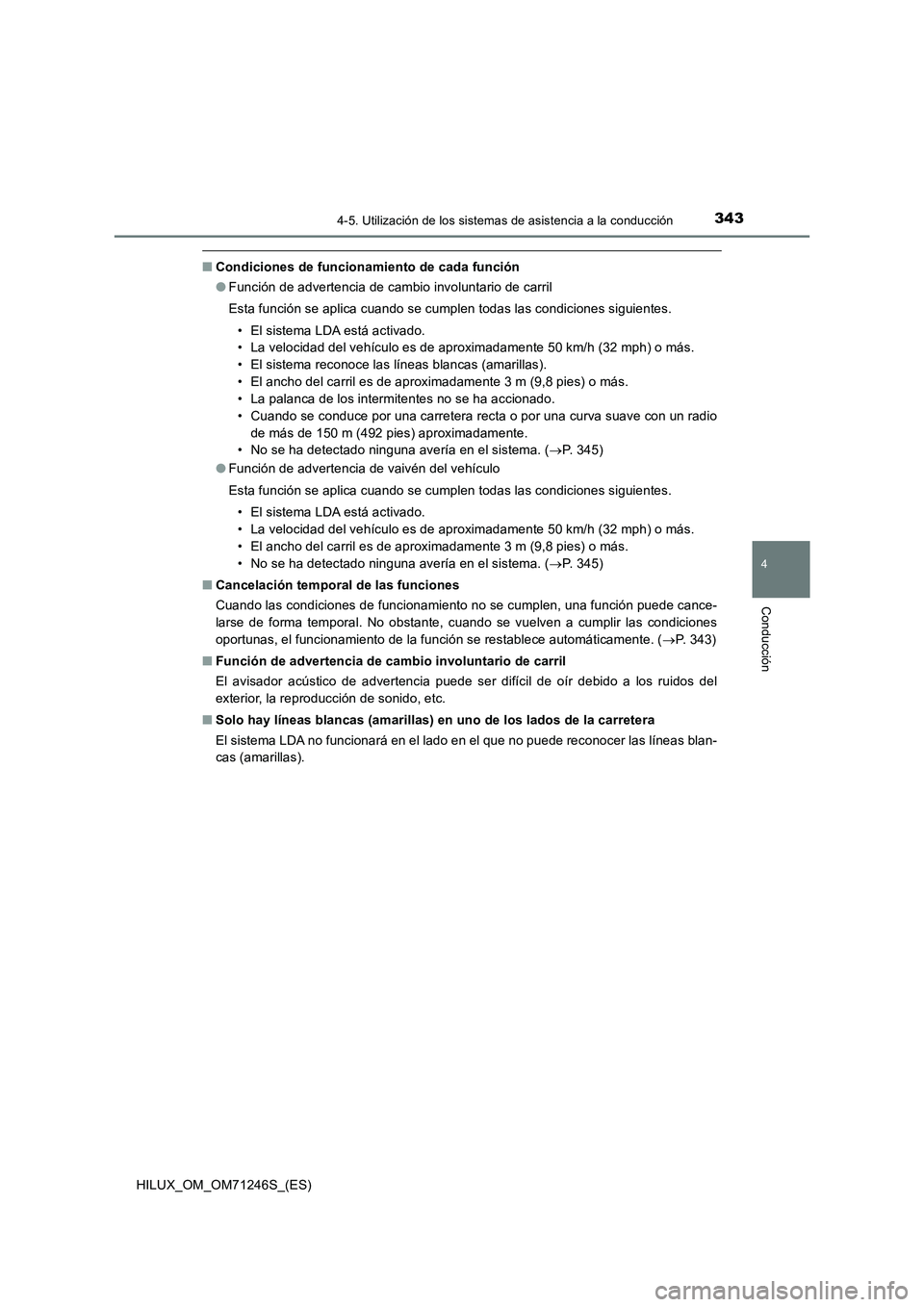

3434-5. Utilización de los sistemas de asistencia a la conducción
4
Conducción
HILUX_OM_OM71246S_(ES)
■Condiciones de funcionamiento de cada función
●Función de advertencia de cambio involuntario de carril
Esta función se aplica cuando se cumplen todas las condiciones siguientes.
• El sistema LDA está activado.
• La velocidad del vehículo es de aproximadamente 50 km/h (32 mph) o más.
• El sistema reconoce las líneas blancas (amarillas).
• El ancho del carril es de aproximadamente 3 m (9,8 pies) o más.
• La palanca de los intermitentes no se ha accionado.
• Cuando se conduce por una carretera recta o por una curva suave con un radio
de más de 150 m (492 pies) aproximadamente.
• No se ha detectado ninguna avería en el sistema. (P. 345)
●Función de advertencia de vaivén del vehículo
Esta función se aplica cuando se cumplen todas las condiciones siguientes.
• El sistema LDA está activado.
• La velocidad del vehículo es de aproximadamente 50 km/h (32 mph) o más.
• El ancho del carril es de aproximadamente 3 m (9,8 pies) o más.
• No se ha detectado ninguna avería en el sistema. (P. 345)
■Cancelación temporal de las funciones
Cuando las condiciones de funcionamiento no se cumplen, una función puede cance-
larse de forma temporal. No obstante, cuando se vuelven a cumplir las condiciones
oportunas, el funcionamiento de la función se restablece automáticamente. (P. 3 4 3 )
■Función de advertencia de cambio involuntario de carril
El avisador acústico de advertencia puede ser difícil de oír debido a los ruidos del
exterior, la reproducción de sonido, etc.
■Solo hay líneas blancas (amarillas) en uno de los lados de la carretera
El sistema LDA no funcionará en el lado en el que no puede reconocer las líneas blan-
cas (amarillas).

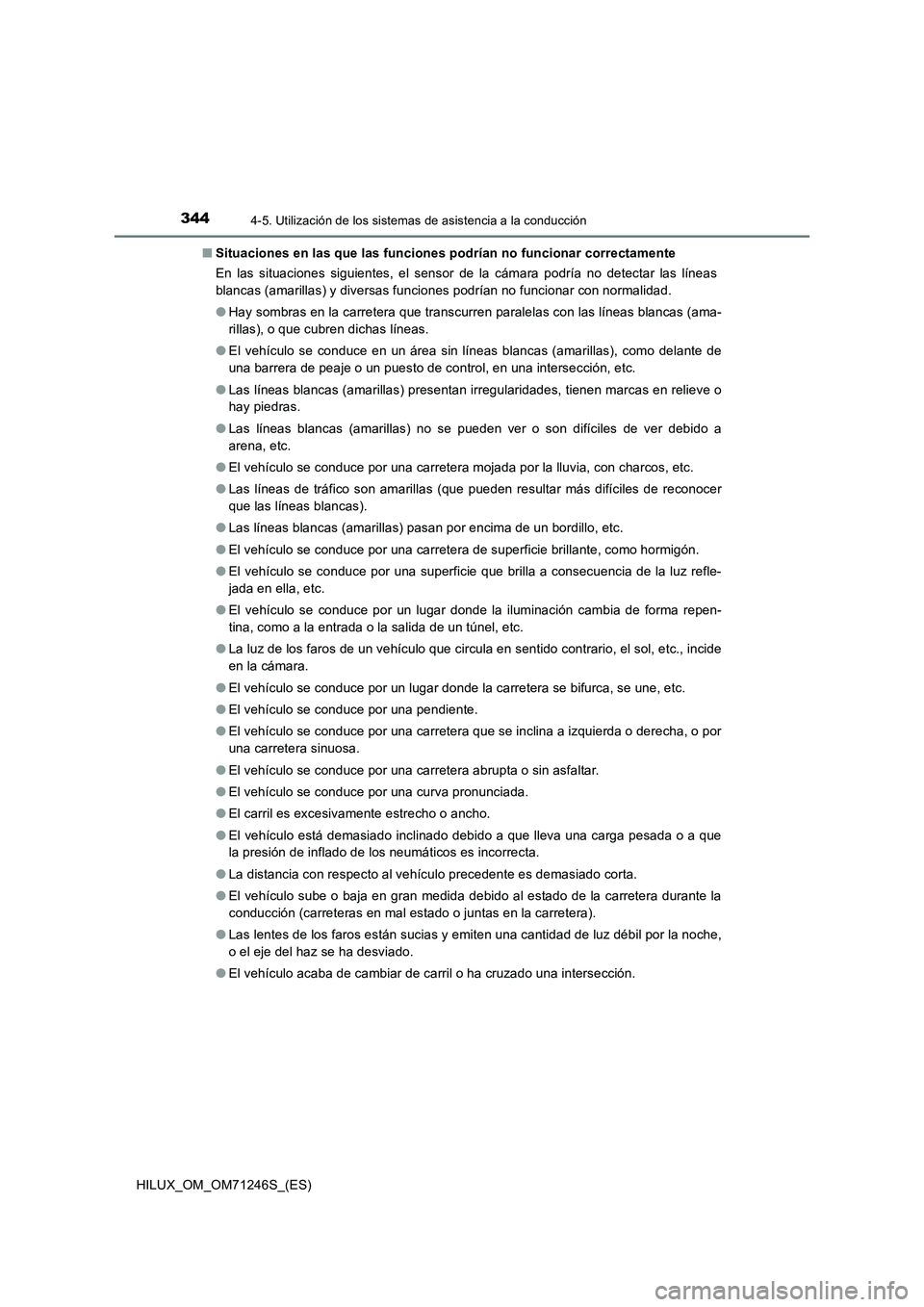

3444-5. Utilización de los sistemas de asistencia a la conducción
HILUX_OM_OM71246S_(ES)■Situaciones en las que las funciones podrían no funcionar correctamente
En las situaciones siguientes, el sensor de la cámara podría no detectar las líneas
blancas (amarillas) y diversas funciones podrían no funcionar con normalidad.
●Hay sombras en la carretera que transcurren paralelas con las líneas blancas (ama-
rillas), o que cubren dichas líneas.
●El vehículo se conduce en un área sin líneas blancas (amarillas), como delante de
una barrera de peaje o un puesto de control, en una intersección, etc.
●Las líneas blancas (amarillas) presentan irregularidades, tienen marcas en relieve o
hay piedras.
●Las líneas blancas (amarillas) no se pueden ver o son difíciles de ver debido a
arena, etc.
●El vehículo se conduce por una carretera mojada por la lluvia, con charcos, etc.
●Las líneas de tráfico son amarillas (que pueden resultar más difíciles de reconocer
que las líneas blancas).
●Las líneas blancas (amarillas) pasan por encima de un bordillo, etc.
●El vehículo se conduce por una carretera de superficie brillante, como hormigón.
●El vehículo se conduce por una superficie que brilla a consecuencia de la luz refle-
jada en ella, etc.
●El vehículo se conduce por un lugar donde la iluminación cambia de forma repen-
tina, como a la entrada o la salida de un túnel, etc.
●La luz de los faros de un vehículo que circula en sentido contrario, el sol, etc., incide
en la cámara.
●El vehículo se conduce por un lugar donde la carretera se bifurca, se une, etc.
●El vehículo se conduce por una pendiente.
●El vehículo se conduce por una carretera que se inclina a izquierda o derecha, o por
una carretera sinuosa.
●El vehículo se conduce por una carretera abrupta o sin asfaltar.
●El vehículo se conduce por una curva pronunciada.
●El carril es excesivamente estrecho o ancho.
●El vehículo está demasiado inclinado debido a que lleva una carga pesada o a que
la presión de inflado de los neumáticos es incorrecta.
●La distancia con respecto al vehículo precedente es demasiado corta.
●El vehículo sube o baja en gran medida debido al estado de la carretera durante la
conducción (carreteras en mal estado o juntas en la carretera).
●Las lentes de los faros están sucias y emiten una cantidad de luz débil por la noche,
o el eje del haz se ha desviado.
●El vehículo acaba de cambiar de carril o ha cruzado una intersección.

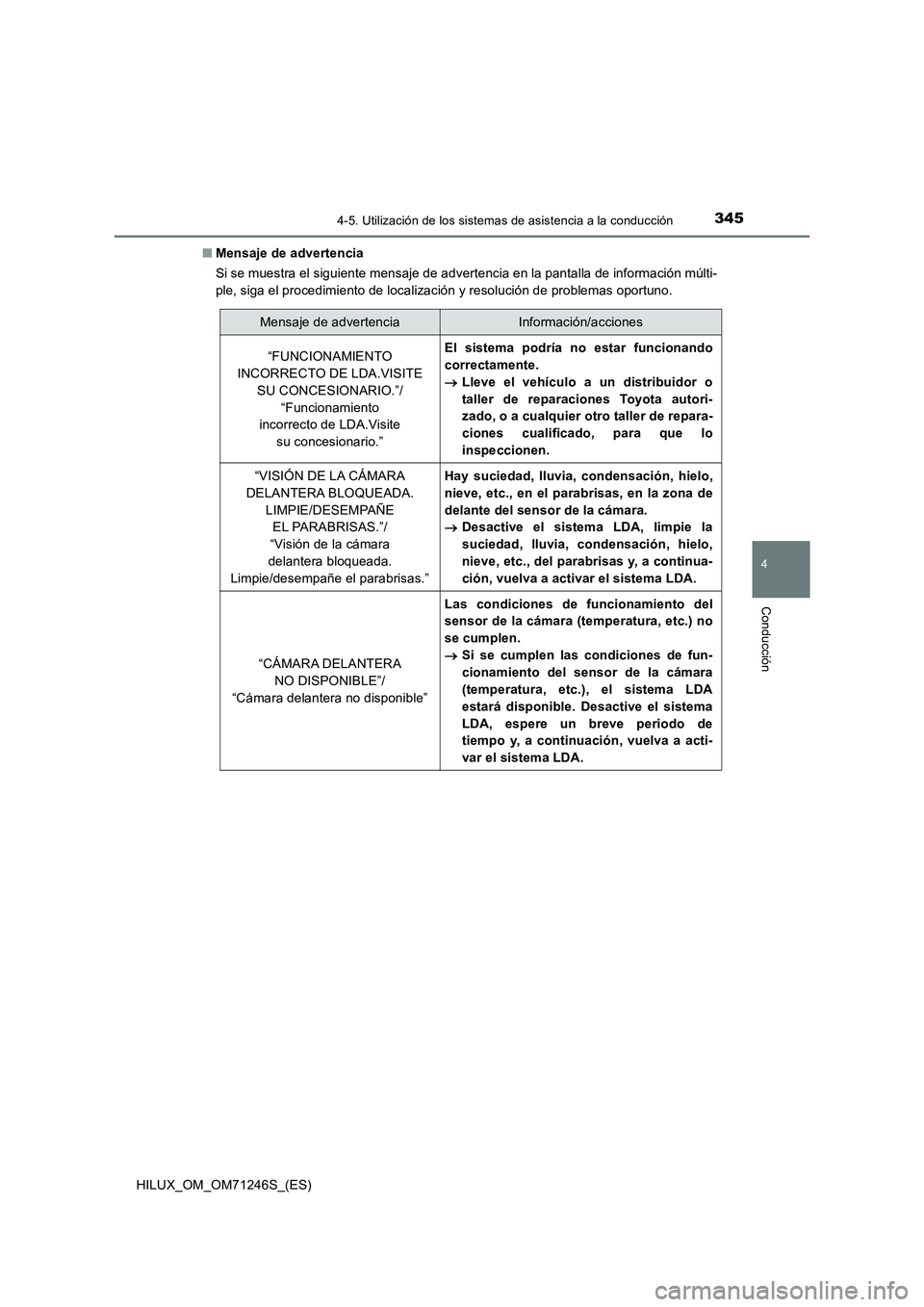

3454-5. Utilización de los sistemas de asistencia a la conducción
4
Conducción
HILUX_OM_OM71246S_(ES)
■ Mensaje de advertencia
Si se muestra el siguiente mensaje de advertencia en la pantalla de información múlti-
ple, siga el procedimiento de localización y resolución de problemas oportuno.
Mensaje de advertenciaInformación/acciones
“FUNCIONAMIENTO
INCORRECTO DE LDA.VISITE
SU CONCESIONARIO.”/
“Funcionamiento
incorrecto de LDA.Visite
su concesionario.”
El sistema podría no estar funcionando
correctamente.
 Lleve el vehículo a un distribuidor o
taller de reparaciones Toyota autori-
zado, o a cualquier otro taller de repara-
ciones cualificado, para que lo
inspeccionen.
“VISIÓN DE LA CÁMARA
DELANTERA BLOQUEADA.
LIMPIE/DESEMPAÑE
EL PARABRISAS.”/
“Visión de la cámara
delantera bloqueada.
Limpie/desempañe el parabrisas.”
Hay suciedad, lluvia, condensación, hielo,
nieve, etc., en el parabrisas, en la zona de
delante del sensor de la cámara.
 Desactive el sistema LDA, limpie la
suciedad, lluvia, condensación, hielo,
nieve, etc., del parabrisas y, a continua-
ción, vuelva a activar el sistema LDA.
“CÁMARA DELANTERA
NO DISPONIBLE”/
“Cámara delantera no disponible”
Las condiciones de funcionamiento del
sensor de la cámara (temperatura, etc.) no
se cumplen.
 Si se cumplen las condiciones de fun-
cionamiento del sensor de la cámara
(temperatura, etc.), el sistema LDA
estará disponible. Desactive el sistema
LDA, espere un breve periodo de
tiempo y, a continuación, vuelva a acti-
var el sistema LDA.

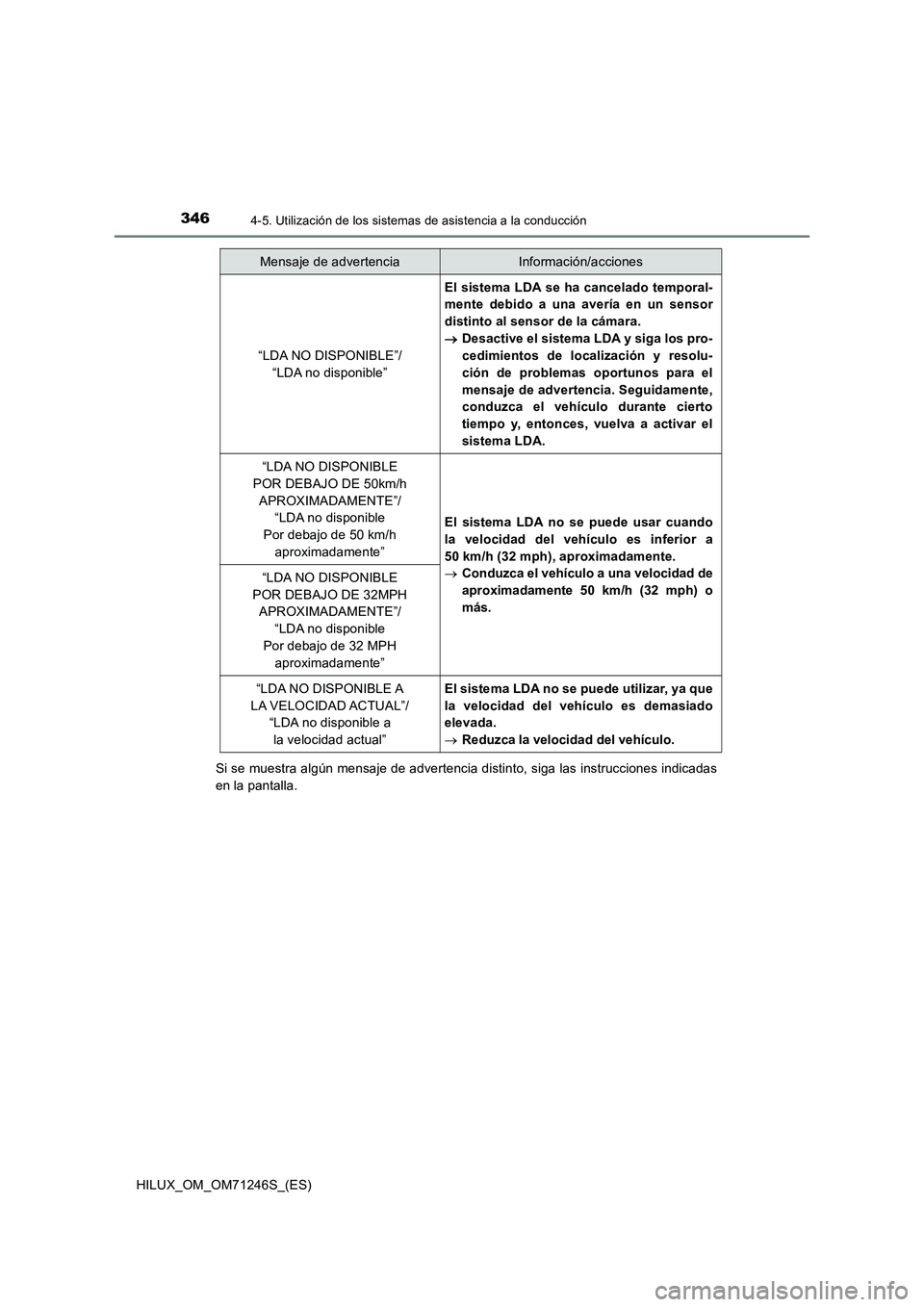

3464-5. Utilización de los sistemas de asistencia a la conducción
HILUX_OM_OM71246S_(ES)
Si se muestra algún mensaje de advertencia distinto, siga las instrucciones indicadas
en la pantalla.
“LDA NO DISPONIBLE”/
“LDA no disponible”
El sistema LDA se ha cancelado temporal-
mente debido a una avería en un sensor
distinto al sensor de la cámara.
 Desactive el sistema LDA y siga los pro-
cedimientos de localización y resolu-
ción de problemas oportunos para el
mensaje de advertencia. Seguidamente,
conduzca el vehículo durante cierto
tiempo y, entonces, vuelva a activar el
sistema LDA.
“LDA NO DISPONIBLE
POR DEBAJO DE 50km/h
APROXIMADAMENTE”/
“LDA no disponible
Por debajo de 50 km/h
aproximadamente”
El sistema LDA no se puede usar cuando
la velocidad del vehículo es inferior a
50 km/h (32 mph), aproximadamente.
 Conduzca el vehículo a una velocidad de
aproximadamente 50 km/h (32 mph) o
más.
“LDA NO DISPONIBLE
POR DEBAJO DE 32MPH
APROXIMADAMENTE”/
“LDA no disponible
Por debajo de 32 MPH
aproximadamente”
“LDA NO DISPONIBLE A
LA VELOCIDAD ACTUAL”/
“LDA no disponible a
la velocidad actual”
El sistema LDA no se puede utilizar, ya que
la velocidad del vehículo es demasiado
elevada.
 Reduzca la velocidad del vehículo.
Mensaje de advertenciaInformación/acciones

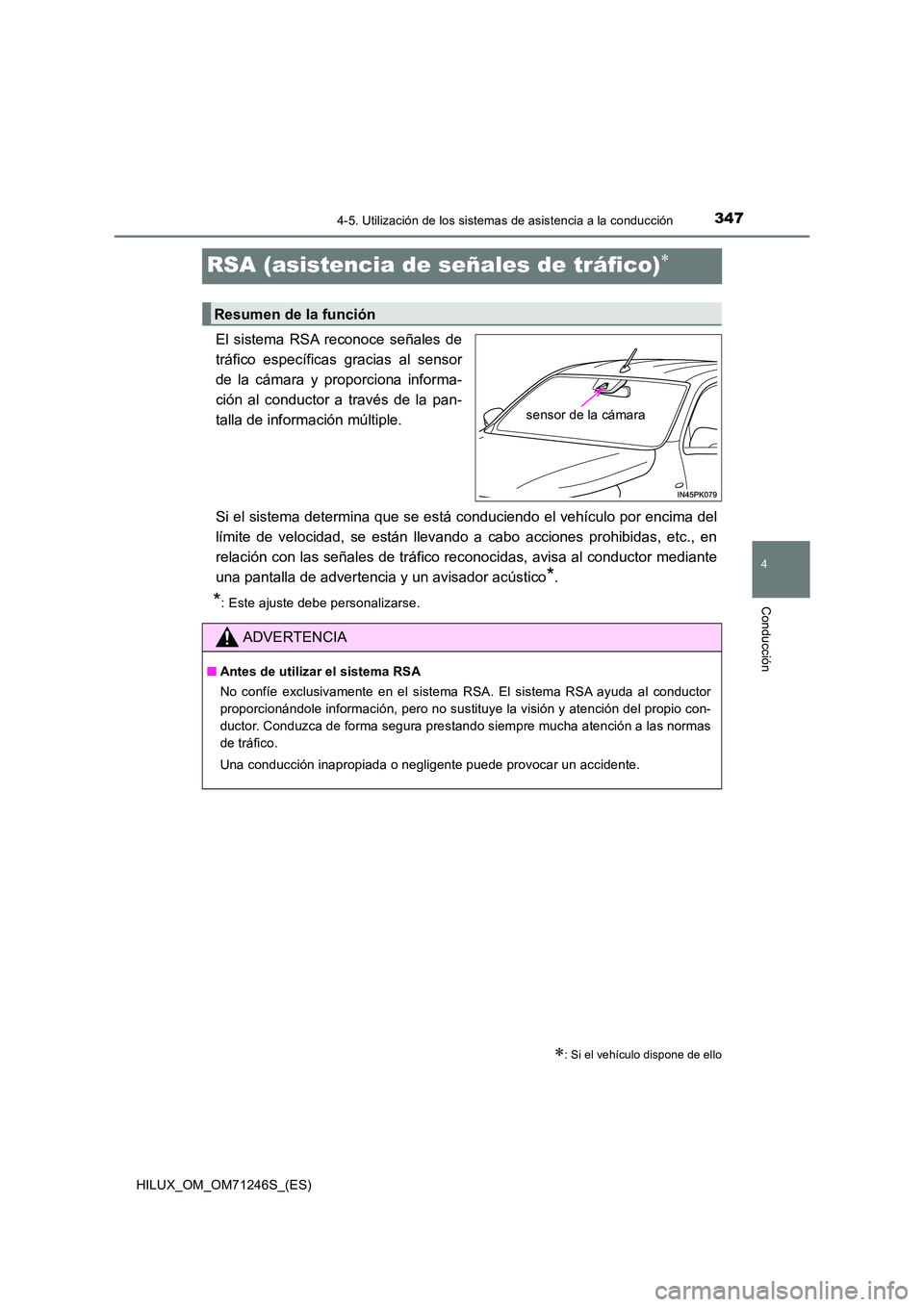

347
4
4-5. Utilización de los sistemas de asistencia a la conducción
Conducción
HILUX_OM_OM71246S_(ES)
RSA (asistencia de señales de tráfico)
El sistema RSA reconoce señales de
tráfico específicas gracias al sensor
de la cámara y proporciona informa-
ción al conductor a través de la pan-
talla de información múltiple.
Si el sistema determina que se está conduciendo el vehículo por encima del
límite de velocidad, se están llevando a cabo acciones prohibidas, etc., en
relación con las señales de tráfico reconocidas, avisa al conductor mediante
una pantalla de advertencia y un avisador acústico*.
*: Este ajuste debe personalizarse.
: Si el vehículo dispone de ello
Resumen de la función
sensor de la cámara
ADVERTENCIA
■ Antes de utilizar el sistema RSA
No confíe exclusivamente en el sistema RSA. El sistema RSA ayuda al conductor
proporcionándole información, pero no sustituye la visión y atención del propio con-
ductor. Conduzca de forma segura prestando siempre mucha atención a las normas
de tráfico.
Una conducción inapropiada o negligente puede provocar un accidente.

3484-5. Utilización de los sistemas de asistencia a la conducción
HILUX_OM_OM71246S_(ES)
Después de que el sensor de la cámara reconozca una señal, se muestra en
la pantalla de información múltiple cuando el vehículo pasa la señal.
●Cuando se ha seleccionado la
información del sistema de asis-
tencia a la conducción, se puede
mostrar un máximo de 3 señales.
(P. 141)
●Cuando se ha seleccionado una
opción distinta a la información del
sistema de asistencia a la conduc-
ción, se pueden mostrar una señal
de límite de velocidad, una señal
de autopista o una señal de fin de
prohibición. (P. 141)
No se muestran la señal de prohibi-
ción de adelantamiento ni la señal
de límite de velocidad con marca
complementaria. No obstante, si se
reconocen otras señales distintas a
las de límite de velocidad, se apun-
tan conjuntamente debajo de la
señal de límite de velocidad actual.
Indicación en la pantalla de información múltiple

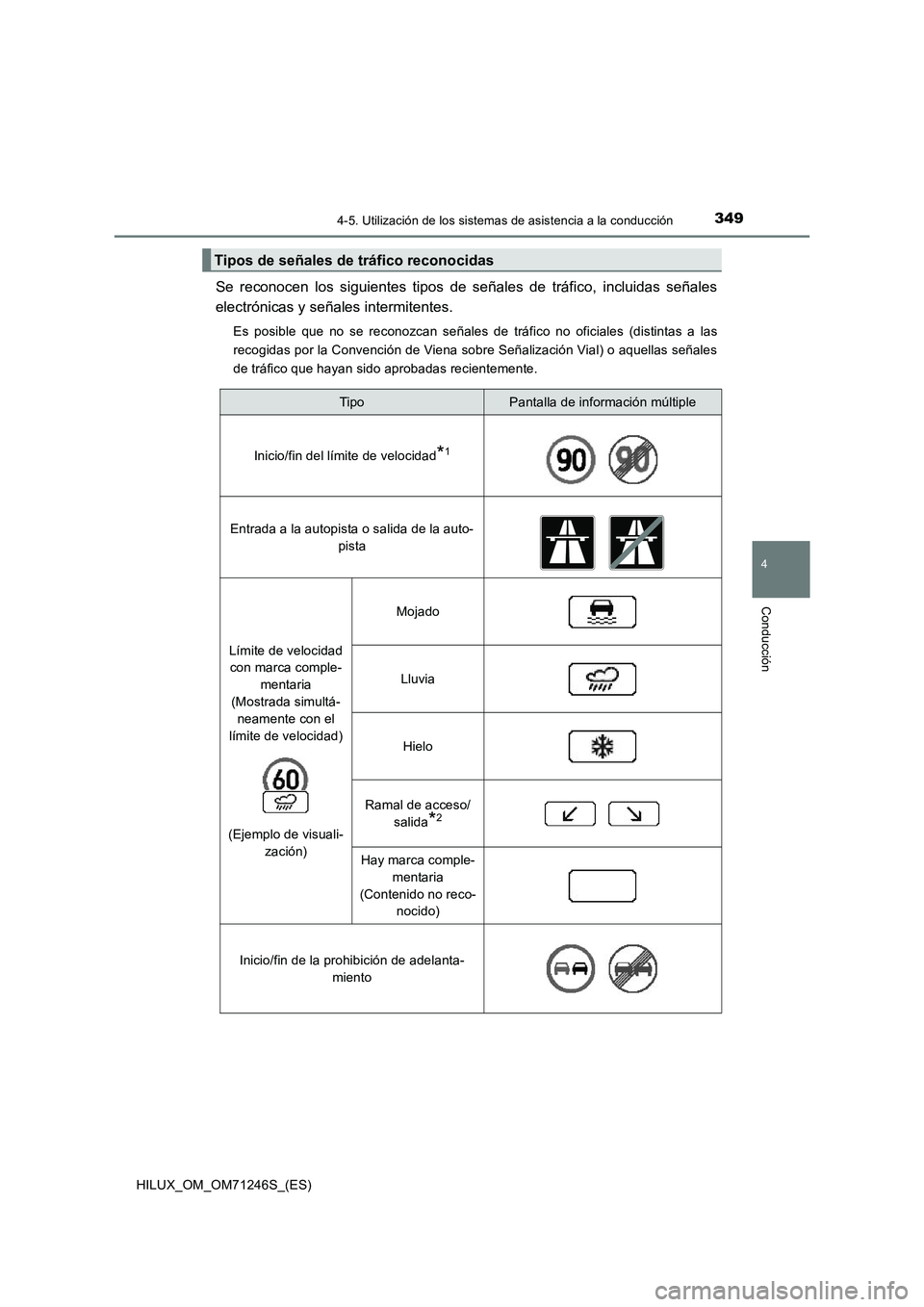

3494-5. Utilización de los sistemas de asistencia a la conducción
4
Conducción
HILUX_OM_OM71246S_(ES)
Se reconocen los siguientes tipos de señales de tráfico, incluidas señales
electrónicas y señales intermitentes.
Es posible que no se reconozcan señales de tráfico no oficiales (distintas a las
recogidas por la Convención de Viena sobre Señalización Vial) o aquellas señales
de tráfico que hayan sido aprobadas recientemente.
Tipos de señales de tráfico reconocidas
TipoPantalla de información múltiple
Inicio/fin del límite de velocidad*1
Entrada a la autopista o salida de la auto-
pista
Límite de velocidad
con marca comple-
mentaria
(Mostrada simultá-
neamente con el
límite de velocidad)
(Ejemplo de visuali-
zación)
Mojado
Lluvia
Hielo
Ramal de acceso/
salida
*2
Hay marca comple-
mentaria
(Contenido no reco-
nocido)
Inicio/fin de la prohibición de adelanta-
miento

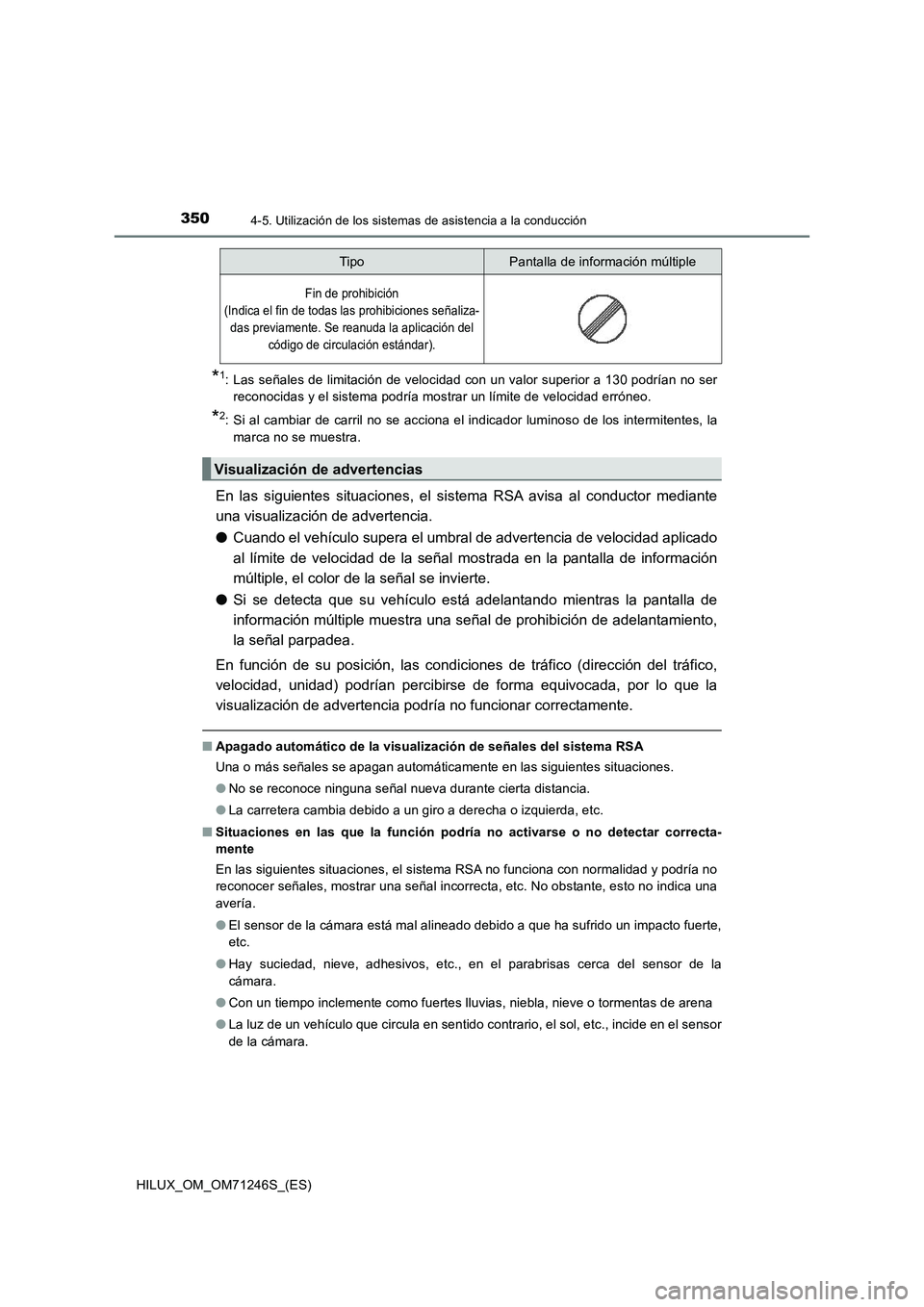

3504-5. Utilización de los sistemas de asistencia a la conducción
HILUX_OM_OM71246S_(ES)
*1: Las señales de limitación de velocidad con un valor superior a 130 podrían no ser
reconocidas y el sistema podría mostrar un límite de velocidad erróneo.
*2: Si al cambiar de carril no se acciona el indicador luminoso de los intermitentes, la
marca no se muestra.
En las siguientes situaciones, el sistema RSA avisa al conductor mediante
una visualización de advertencia.
●Cuando el vehículo supera el umbral de advertencia de velocidad aplicado
al límite de velocidad de la señal mostrada en la pantalla de información
múltiple, el color de la señal se invierte.
●Si se detecta que su vehículo está adelantando mientras la pantalla de
información múltiple muestra una señal de prohibición de adelantamiento,
la señal parpadea.
En función de su posición, las condiciones de tráfico (dirección del tráfico,
velocidad, unidad) podrían percibirse de forma equivocada, por lo que la
visualización de advertencia podría no funcionar correctamente.
■Apagado automático de la visualización de señales del sistema RSA
Una o más señales se apagan automáticamente en las siguientes situaciones.
●No se reconoce ninguna señal nueva durante cierta distancia.
●La carretera cambia debido a un giro a derecha o izquierda, etc.
■Situaciones en las que la función podría no activarse o no detectar correcta-
mente
En las siguientes situaciones, el sistema RSA no funciona con normalidad y podría no
reconocer señales, mostrar una señal incorrecta, etc. No obstante, esto no indica una
avería.
●El sensor de la cámara está mal alineado debido a que ha sufrido un impacto fuerte,
etc.
●Hay suciedad, nieve, adhesivos, etc., en el parabrisas cerca del sensor de la
cámara.
●Con un tiempo inclemente como fuertes lluvias, niebla, nieve o tormentas de arena
●La luz de un vehículo que circula en sentido contrario, el sol, etc., incide en el sensor
de la cámara.
Fin de prohibición
(Indica el fin de todas las prohibiciones señaliza-
das previamente. Se reanuda la aplicación del
código de circulación estándar).
Visualización de advertencias
TipoPantalla de información múltiple
