TOYOTA HILUX 2017 Manuale duso (in Italian)

11
HILUX_OM_OM71247L_(EL)Controllare il codice del modello per verificare il tipo di modello del veicolo in uso.
Codice base
TGN1
6: modelli con motore 2TR-FE
GUN1
6: modelli con motore 1GD-FTV
GUN1
5: modelli con motore 2GD-FTV
KUN1
5: modelli con motore 2KD-FTV
Sistema di trazione
2: Modelli 4WD
3: Pre Runner (modelli 2WD)
Tipo di abitacolo
B: cabina singola
C: cabina allungata
D: cabina doppia
Fabbricato in
N: Sudafrica
T: Ta i l a n d i a

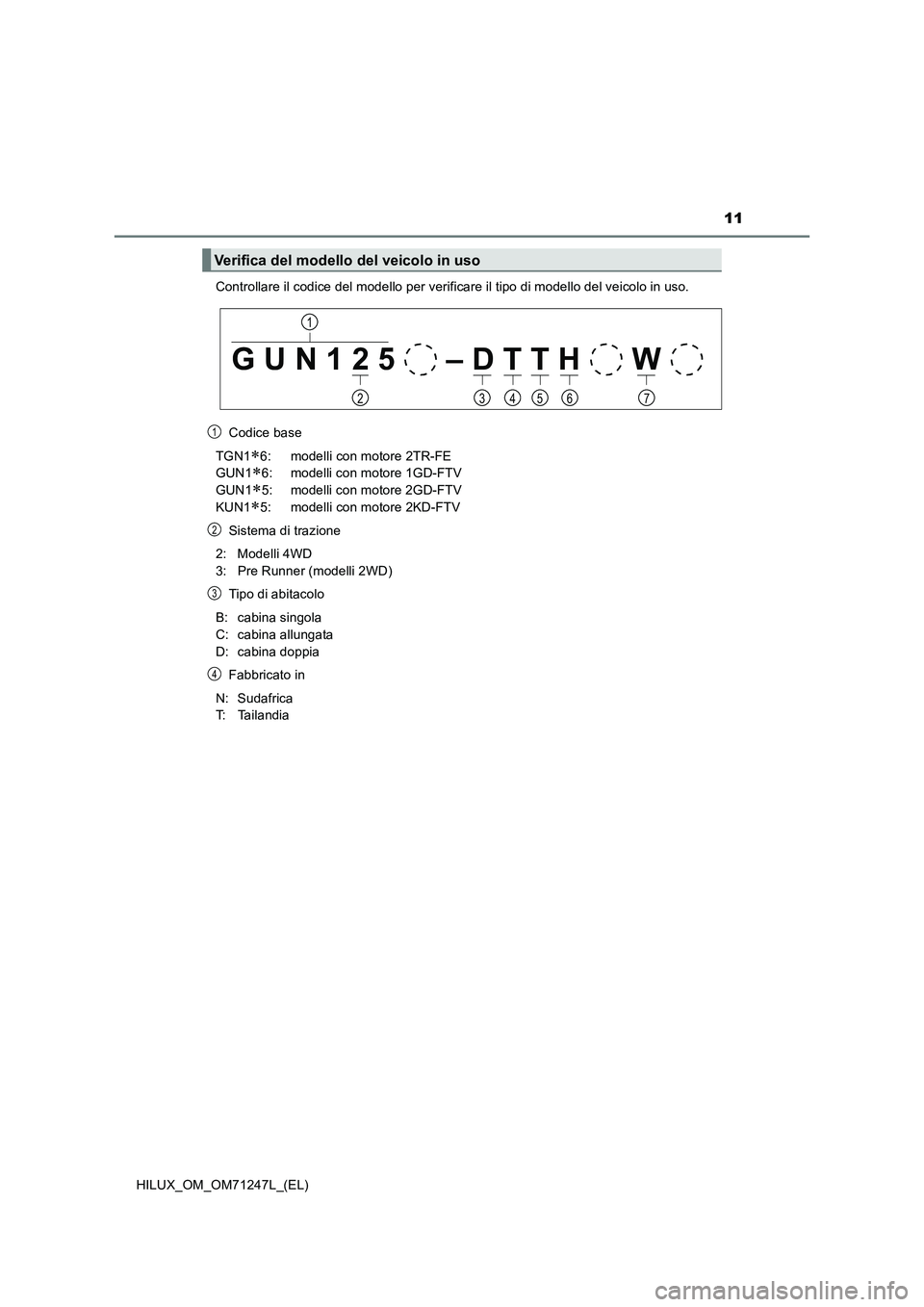

Verifica del modello del veicolo in uso
G U N 1 2 5 – D T T H W
3
1
52674
1
2
3
4

12

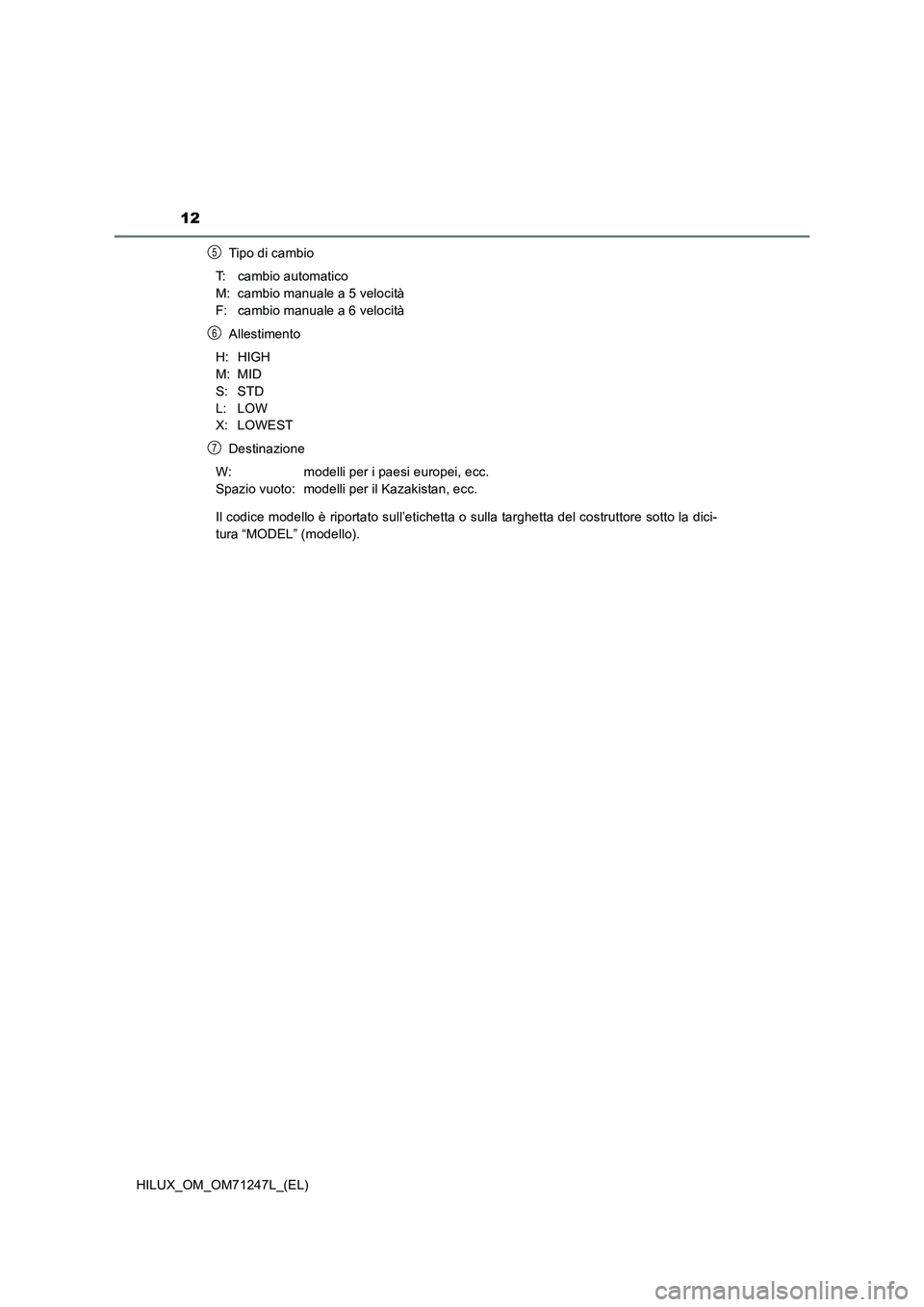

HILUX_OM_OM71247L_(EL)Tip o di c amb io
T: cambio automatico
M: cambio manuale a 5 velocità
F: cambio manuale a 6 velocità
Allestimento
H: HIGH
M: MID
S: STD
L: LOW
X: LOWEST
Destinazione
W: modelli per i paesi europei, ecc.
Spazio vuoto: modelli per il Kazakistan, ecc.
Il codice modello è riportato sull’etichetta o sulla targhetta del costruttore sotto la dici-
tura “MODEL” (modello).
5
6
7

13

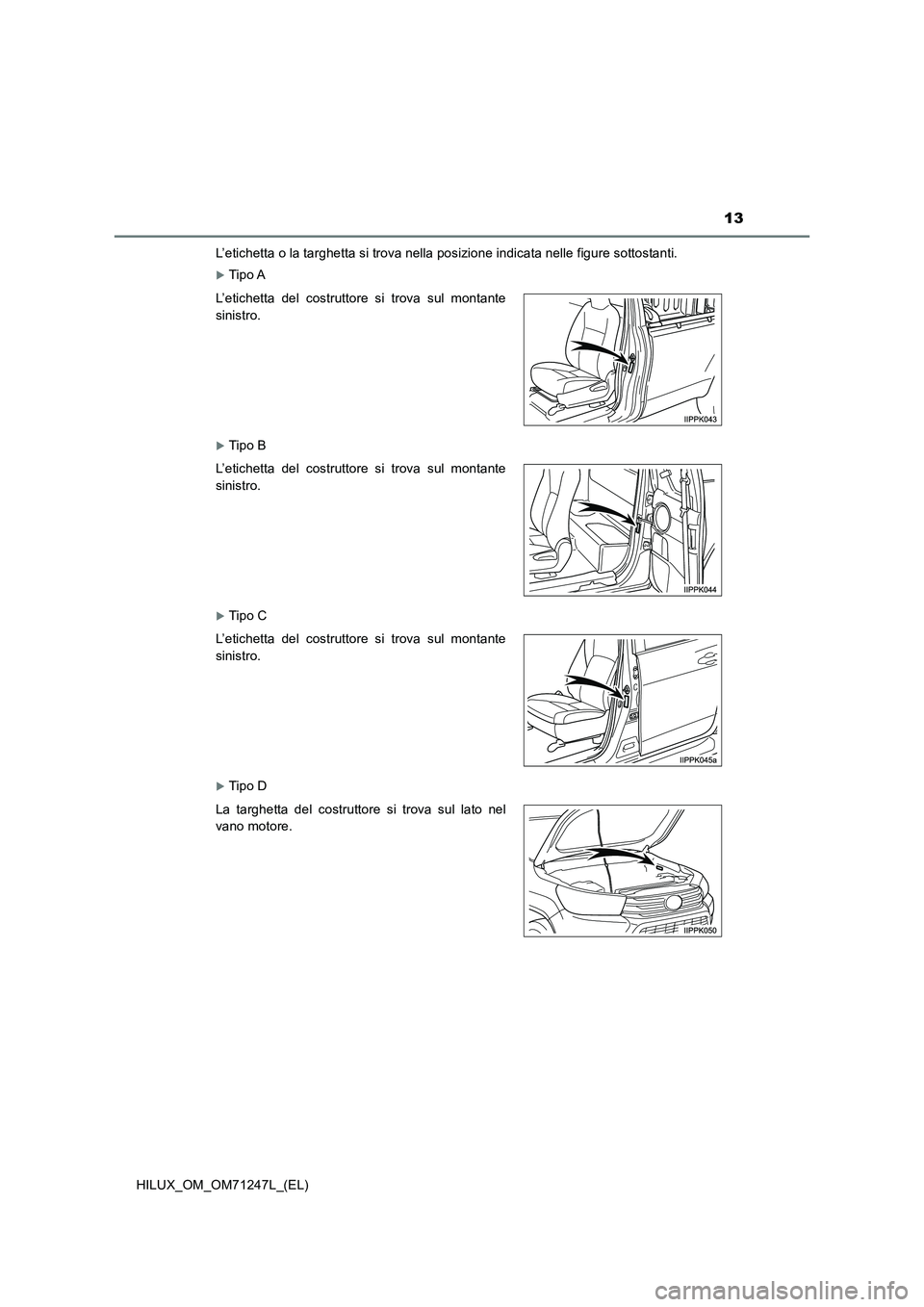

HILUX_OM_OM71247L_(EL)L’etichetta o la targhetta si trova nella posizione indicata nelle figure sottostanti.
Tip o A
Tip o B
Tip o C
Tip o D L’etichetta del costruttore si trova sul montante
sinistro.
L’etichetta del costruttore si trova sul montante
sinistro.
L’etichetta del costruttore si trova sul montante
sinistro.
La targhetta del costruttore si trova sul lato nel
vano motore.

14
HILUX_OM_OM71247L_(EL)

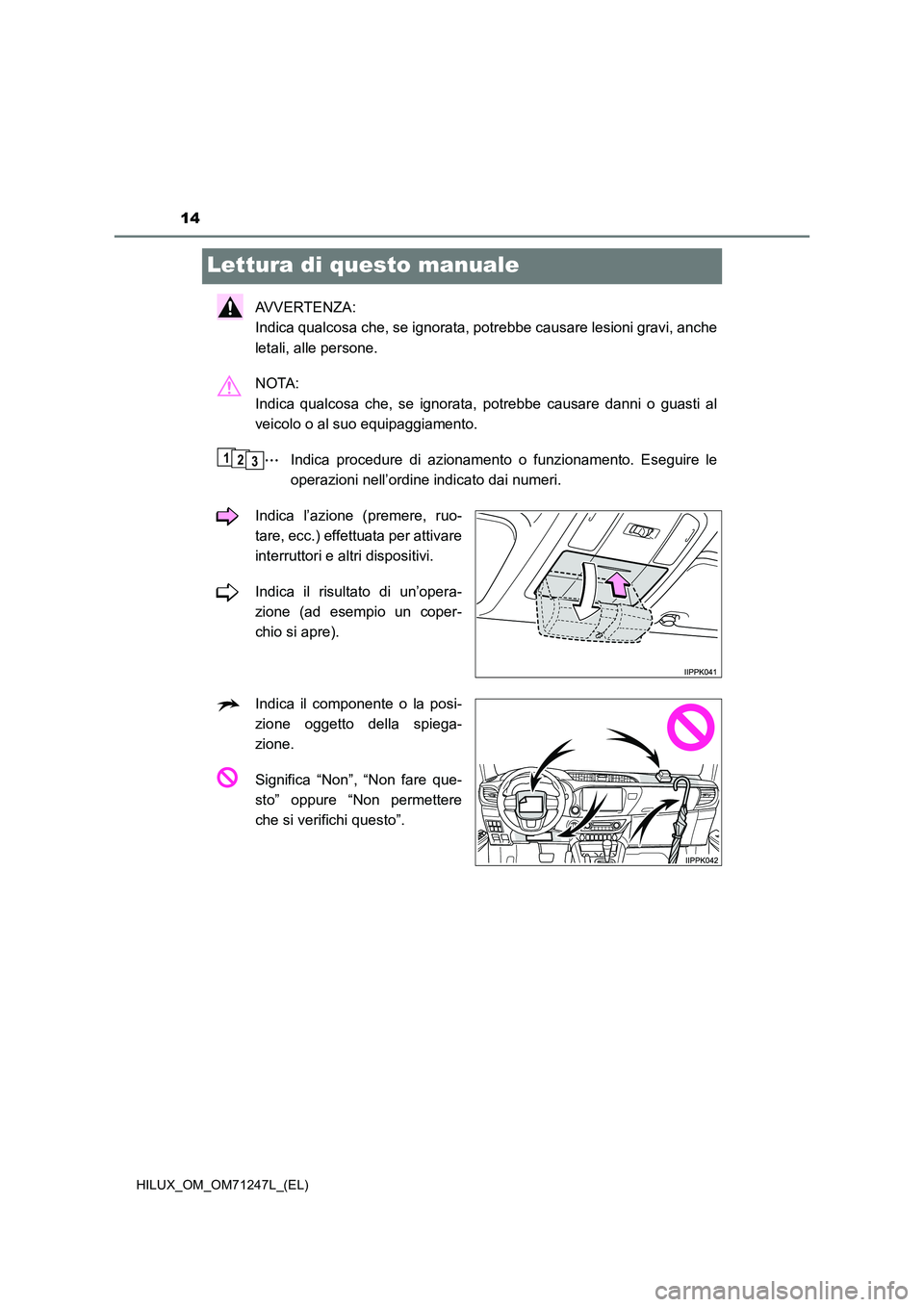

Lettura di questo manuale
AVVERTENZA:
Indica qualcosa che, se ignorata, potrebbe causare lesioni gravi, anche
letali, alle persone.
NOTA:
Indica qualcosa che, se ignorata, potrebbe causare danni o guasti al
veicolo o al suo equipaggiamento.
Indica procedure di azionamento o funzionamento. Eseguire le
operazioni nell’ordine indicato dai numeri.
Indica l’azione (premere, ruo-
tare, ecc.) effettuata per attivare
interruttori e altri dispositivi.
Indica il risultato di un’opera-
zione (ad esempio un coper-
chio si apre).
Indica il componente o la posi-
zione oggetto della spiega-
zione.
Significa “Non”, “Non fare que-
sto” oppure “Non permettere
che si verifichi questo”.
123

15
HILUX_OM_OM71247L_(EL)

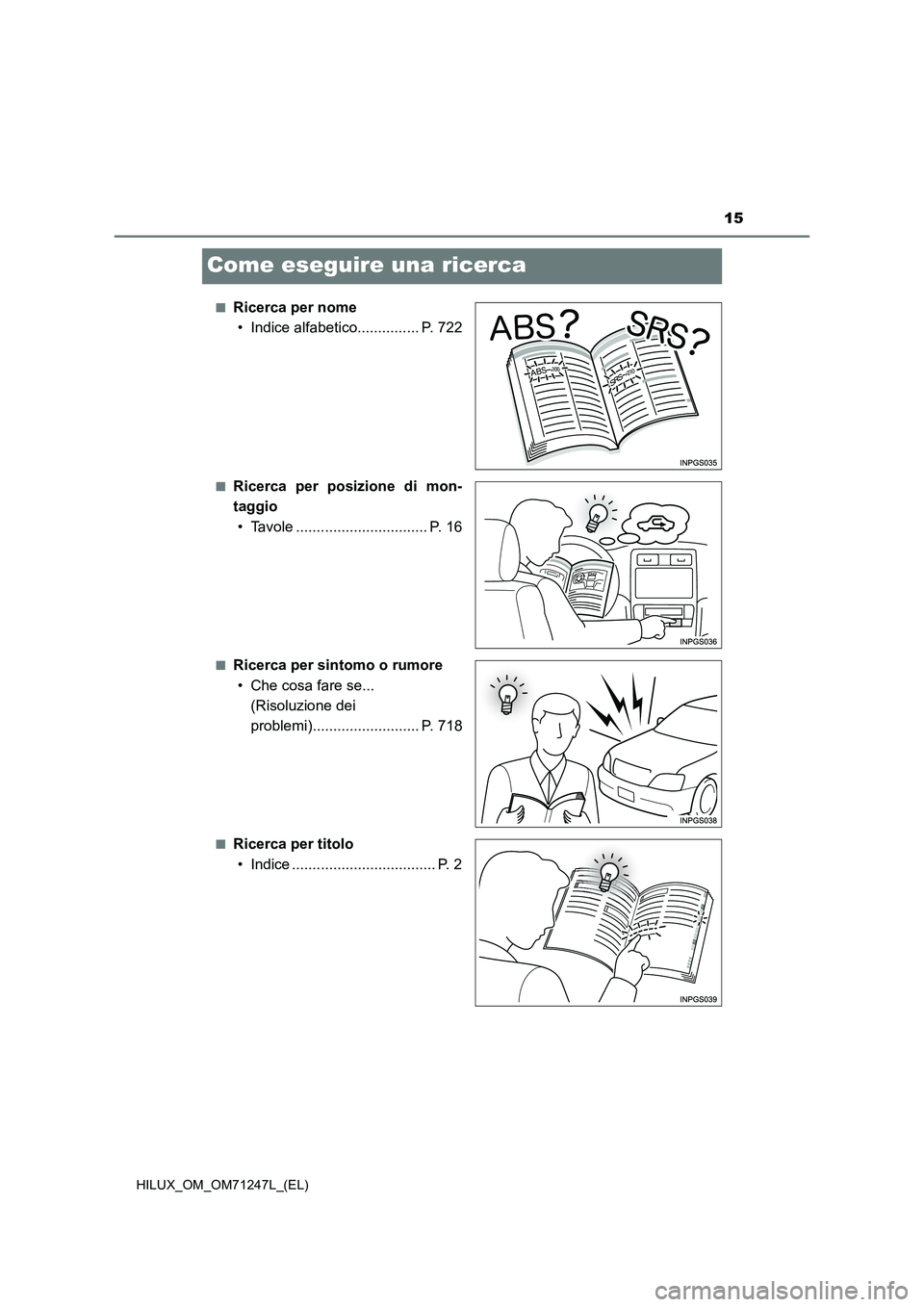

Come eseguire una ricerca
■Ricerca per nome
• Indice alfabetico............... P. 722
■Ricerca per posizione di mon-
taggio
• Tavole ................................ P. 16
■Ricerca per sintomo o rumore
• Che cosa fare se...
(Risoluzione dei
problemi).......................... P. 718
■Ricerca per titolo
• Indice ................................... P. 2

16Tavole
HILUX_OM_OM71247L_(EL)

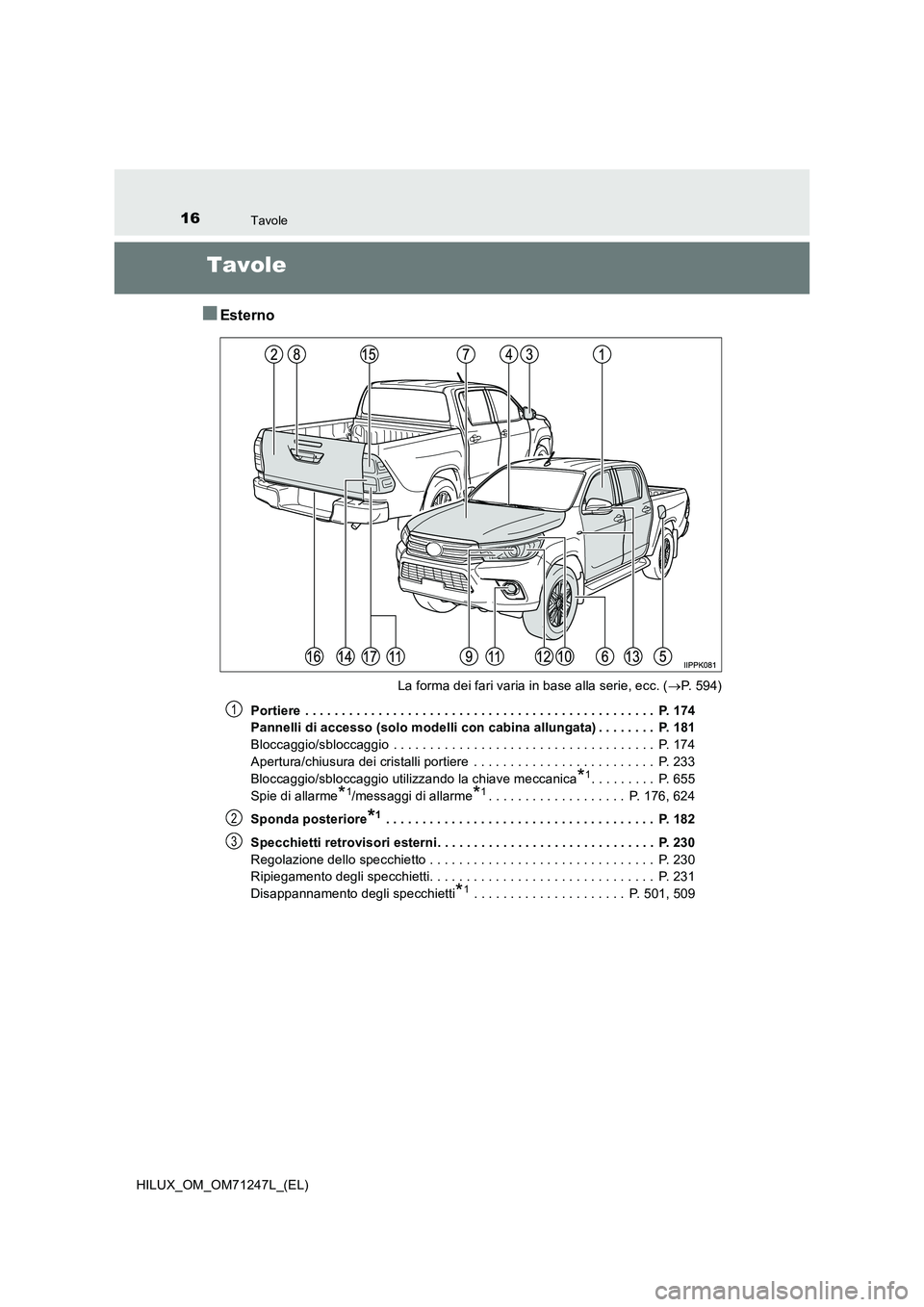

Tavole
■Esterno
La forma dei fari varia in base alla serie, ecc. (P. 5 9 4 )
Portiere . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 174
Pannelli di accesso (solo modelli con cabina allungata) . . . . . . . . P. 181
Bloccaggio/sbloccaggio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 174
Apertura/chiusura dei cristalli portiere . . . . . . . . . . . . . . . . . . . . . . . . . P. 233
Bloccaggio/sbloccaggio utilizzando la chiave meccanica
*1. . . . . . . . . P. 655
Spie di allarme
*1/messaggi di allarme*1. . . . . . . . . . . . . . . . . . . P. 176, 624
Sponda posteriore
*1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 182
Specchietti retrovisori esterni. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 230
Regolazione dello specchietto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 230
Ripiegamento degli specchietti. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 231
Disappannamento degli specchietti
*1 . . . . . . . . . . . . . . . . . . . . . P. 501, 509
1
2
3

17Tavole

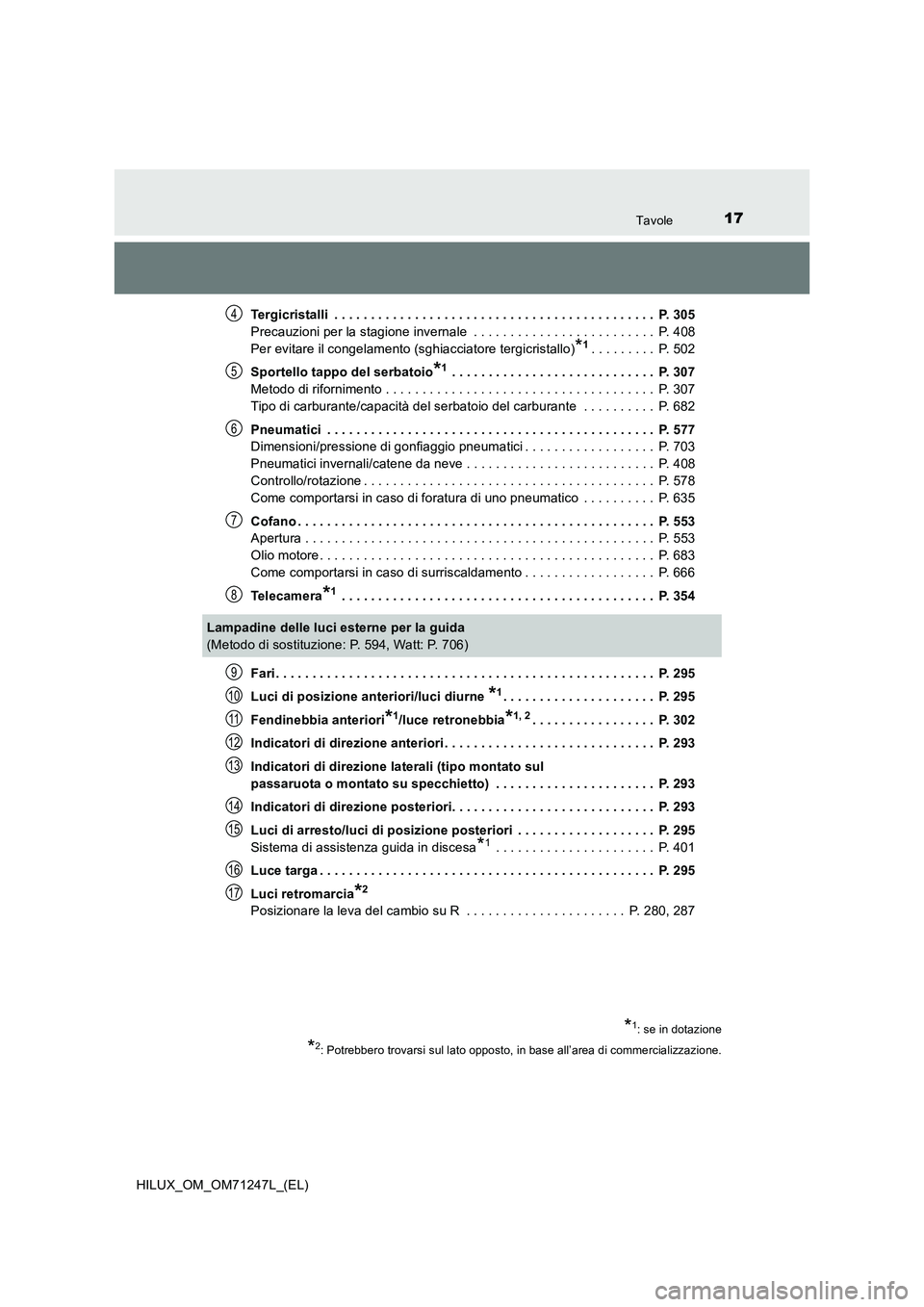

HILUX_OM_OM71247L_(EL)Tergicristalli . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 305
Precauzioni per la stagione invernale . . . . . . . . . . . . . . . . . . . . . . . . . P. 408
Per evitare il congelamento (sghiacciatore tergicristallo)
*1. . . . . . . . . P. 502
Sportello tappo del serbatoio
*1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 307
Metodo di rifornimento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 307
Tipo di carburante/capacità del serbatoio del carburante . . . . . . . . . . P. 682
Pneumatici . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 577
Dimensioni/pressione di gonfiaggio pneumatici . . . . . . . . . . . . . . . . . . P. 703
Pneumatici invernali/catene da neve . . . . . . . . . . . . . . . . . . . . . . . . . . P. 408
Controllo/rotazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 578
Come comportarsi in caso di foratura di uno pneumatico . . . . . . . . . . P. 635
Cofano . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 553
Apertura . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 553
Olio motore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 683
Come comportarsi in caso di surriscaldamento . . . . . . . . . . . . . . . . . . P. 666
Te l e c a m e r a
*1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 354
Fari . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 295
Luci di posizione anteriori/luci diurne
*1. . . . . . . . . . . . . . . . . . . . . P. 295
Fendinebbia anteriori
*1/luce retronebbia*1, 2. . . . . . . . . . . . . . . . . P. 302
Indicatori di direzione anteriori . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 293
Indicatori di direzione laterali (tipo montato sul
passaruota o montato su specchietto) . . . . . . . . . . . . . . . . . . . . . . P. 293
Indicatori di direzione posteriori. . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 293
Luci di arresto/luci di posizione posteriori . . . . . . . . . . . . . . . . . . . P. 295
Sistema di assistenza guida in discesa
*1 . . . . . . . . . . . . . . . . . . . . . . P. 401
Luce targa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 295
Luci retromarcia
*2
Posizionare la leva del cambio su R . . . . . . . . . . . . . . . . . . . . . . P. 280, 287
4
5
6
7
8
Lampadine delle luci esterne per la guida
(Metodo di sostituzione: P. 594, Watt: P. 706)
*1: se in dotazione
*2: Potrebbero trovarsi sul lato opposto, in base all’area di commercializzazione.
9
10
11
12
13
14
15
16
17

18Tavole
HILUX_OM_OM71247L_(EL)

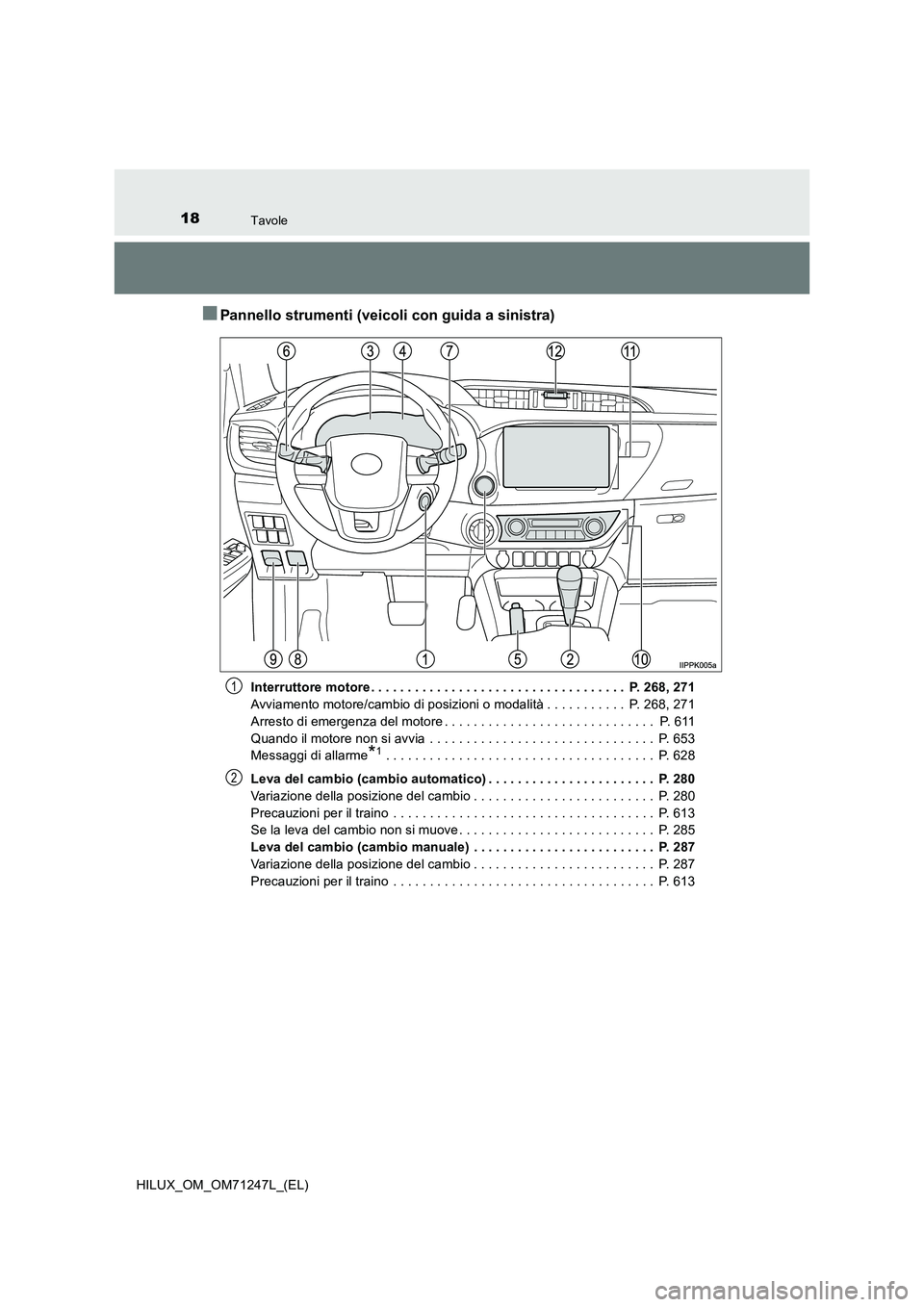

■Pannello strumenti (veicoli con guida a sinistra)
Interruttore motore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 268, 271
Avviamento motore/cambio di posizioni o modalità . . . . . . . . . . . P. 268, 271
Arresto di emergenza del motore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 611
Quando il motore non si avvia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 653
Messaggi di allarme
*1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 628
Leva del cambio (cambio automatico) . . . . . . . . . . . . . . . . . . . . . . . P. 280
Variazione della posizione del cambio . . . . . . . . . . . . . . . . . . . . . . . . . P. 280
Precauzioni per il traino . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 613
Se la leva del cambio non si muove . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 285
Leva del cambio (cambio manuale) . . . . . . . . . . . . . . . . . . . . . . . . . P. 287
Variazione della posizione del cambio . . . . . . . . . . . . . . . . . . . . . . . . . P. 287
Precauzioni per il traino . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 613
1
2

19Tavole

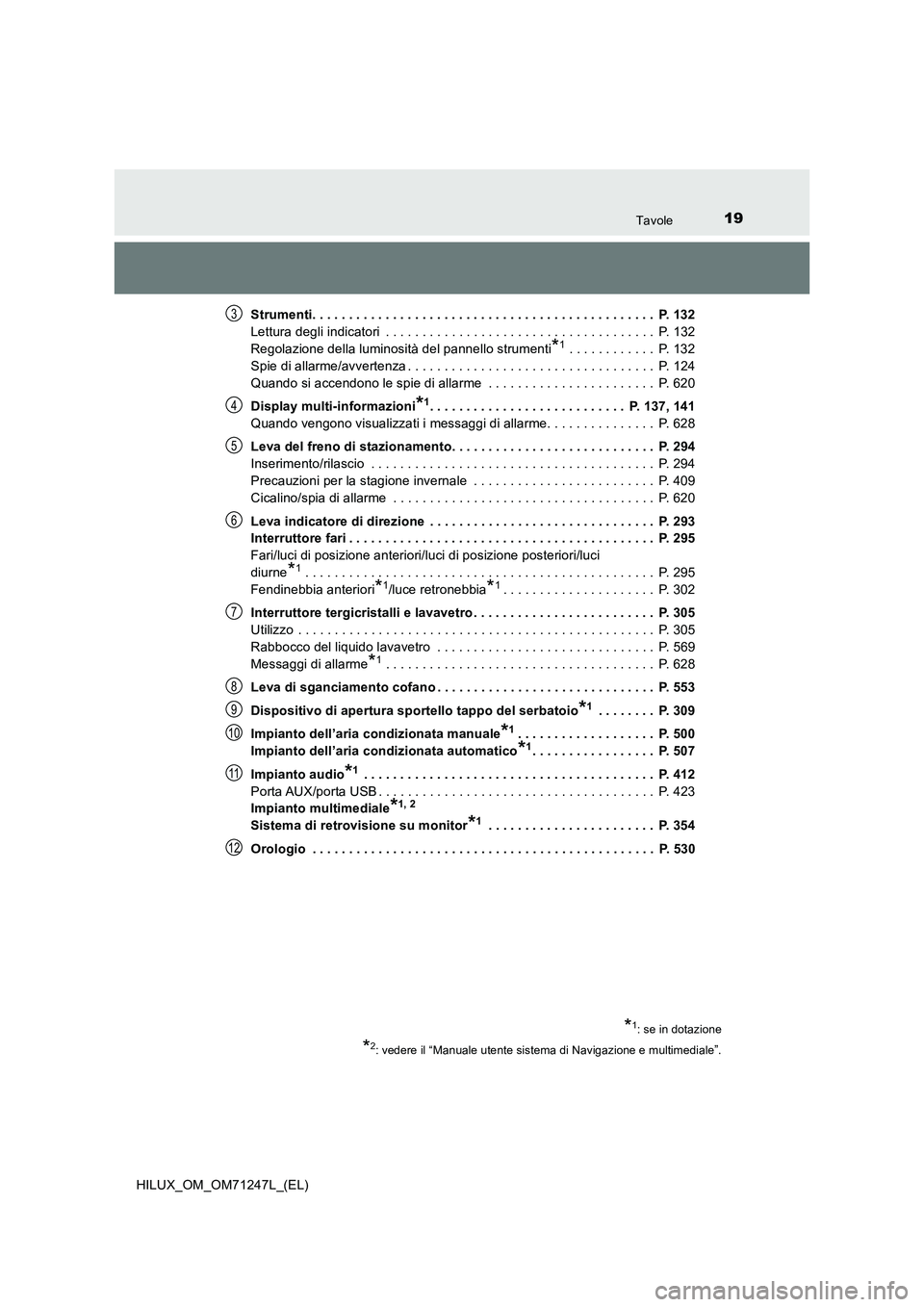

HILUX_OM_OM71247L_(EL)Strumenti. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 132
Lettura degli indicatori . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 132
Regolazione della luminosità del pannello strumenti
*1 . . . . . . . . . . . . P. 132
Spie di allarme/avvertenza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 124
Quando si accendono le spie di allarme . . . . . . . . . . . . . . . . . . . . . . . P. 620
Display multi-informazioni
*1. . . . . . . . . . . . . . . . . . . . . . . . . . . P. 137, 141
Quando vengono visualizzati i messaggi di allarme. . . . . . . . . . . . . . . P. 628
Leva del freno di stazionamento. . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 294
Inserimento/rilascio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 294
Precauzioni per la stagione invernale . . . . . . . . . . . . . . . . . . . . . . . . . P. 409
Cicalino/spia di allarme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 620
Leva indicatore di direzione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 293
Interruttore fari . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 295
Fari/luci di posizione anteriori/luci di posizione posteriori/luci
diurne
*1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 295
Fendinebbia anteriori
*1/luce retronebbia*1. . . . . . . . . . . . . . . . . . . . . P. 302
Interruttore tergicristalli e lavavetro . . . . . . . . . . . . . . . . . . . . . . . . . P. 305
Utilizzo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 305
Rabbocco del liquido lavavetro . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 569
Messaggi di allarme
*1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 628
Leva di sganciamento cofano . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 553
Dispositivo di apertura sportello tappo del serbatoio
*1 . . . . . . . . P. 309
Impianto dell’aria condizionata manuale
*1. . . . . . . . . . . . . . . . . . . P. 500
Impianto dell’aria condizionata automatico
*1. . . . . . . . . . . . . . . . . P. 507
Impianto audio
*1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 412
Porta AUX/porta USB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 423
Impianto multimediale
*1, 2
Sistema di retrovisione su monitor*1 . . . . . . . . . . . . . . . . . . . . . . . P. 354
Orologio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 530
*1: se in dotazione
*2: vedere il “Manuale utente sistema di Navigazione e multimediale”.
3
4
5
6
7
8
9
10
11
12

20Tavole
HILUX_OM_OM71247L_(EL)

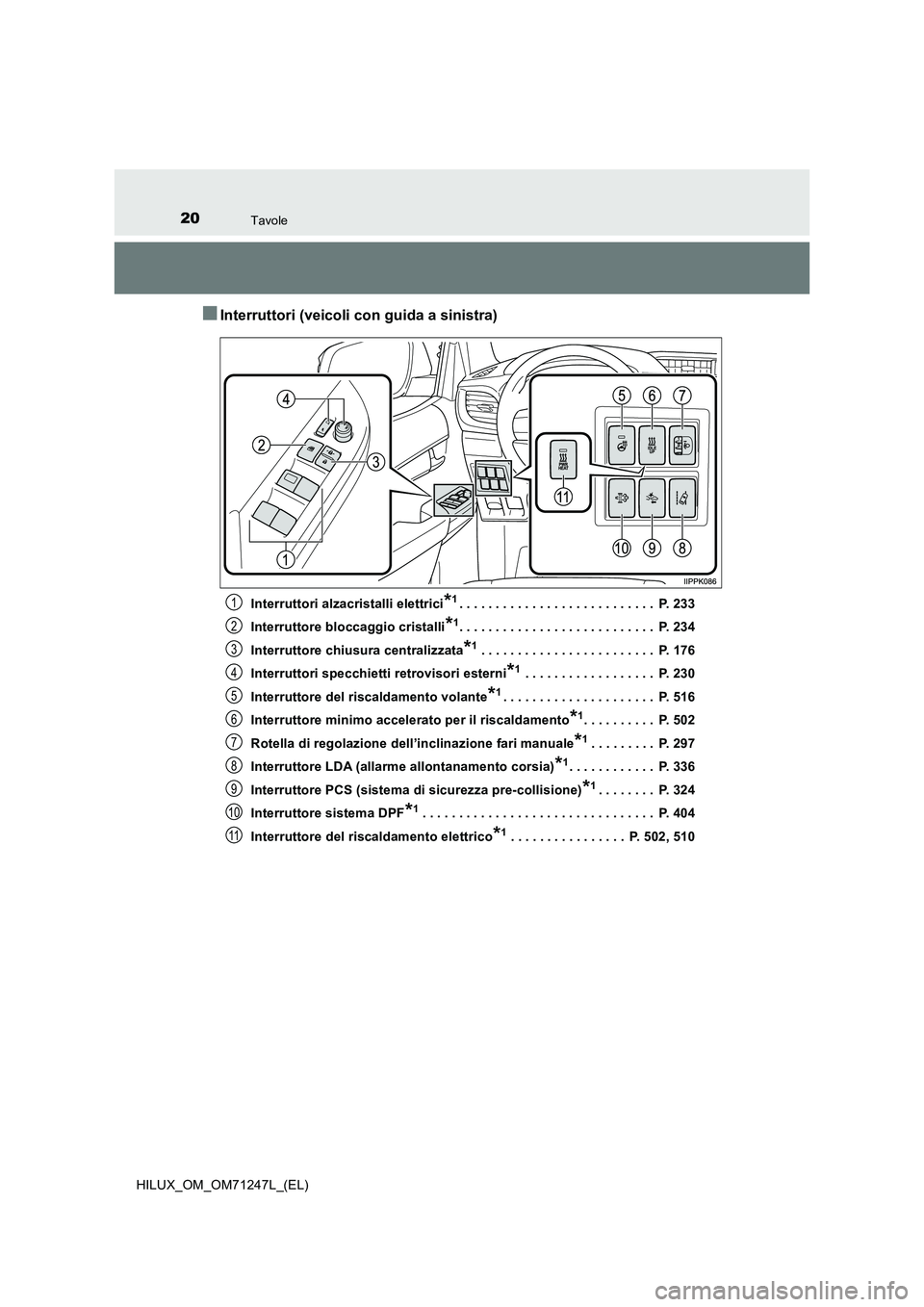

■Interruttori (veicoli con guida a sinistra)
Interruttori alzacristalli elettrici*1. . . . . . . . . . . . . . . . . . . . . . . . . . . P. 233
Interruttore bloccaggio cristalli
*1. . . . . . . . . . . . . . . . . . . . . . . . . . . P. 234
Interruttore chiusura centralizzata
*1 . . . . . . . . . . . . . . . . . . . . . . . . P. 176
Interruttori specchietti retrovisori esterni
*1 . . . . . . . . . . . . . . . . . . P. 230
Interruttore del riscaldamento volante
*1. . . . . . . . . . . . . . . . . . . . . P. 516
Interruttore minimo accelerato per il riscaldamento
*1. . . . . . . . . . P. 502
Rotella di regolazione dell’inclinazione fari manuale
*1. . . . . . . . . P. 297
Interruttore LDA (allarme allontanamento corsia)
*1. . . . . . . . . . . . P. 336
Interruttore PCS (sistema di sicurezza pre-collisione)
*1. . . . . . . . P. 324
Interruttore sistema DPF
*1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 404
Interruttore del riscaldamento elettrico
*1 . . . . . . . . . . . . . . . . P. 502, 510
1
2
3
4
5
6
7
8
9
10
11
