TOYOTA HILUX 2018 Instructieboekje (in Dutch)
Manufacturer: TOYOTA, Model Year: 2018, Model line: HILUX, Model: TOYOTA HILUX 2018Pages: 710, PDF Size: 48.18 MB
Page 491 of 710

4906-1. Gebruik van de airconditioning en de achterruitverwarming
HILUX_OM_OM0K375E_(EE)■
Koudemiddel airconditioning (auto's met )
Type: R-134a (HFC-134a)
Inhoud: 0,50 kg
GWP (Global Warming Potential - aardopwarmingsvermogen): 1430
CO2-equivalent: 0,72 t
HILUX_OM_OM0K375E_(EE).book Page 490 Thursday, April 12, 2018 12:31 PM

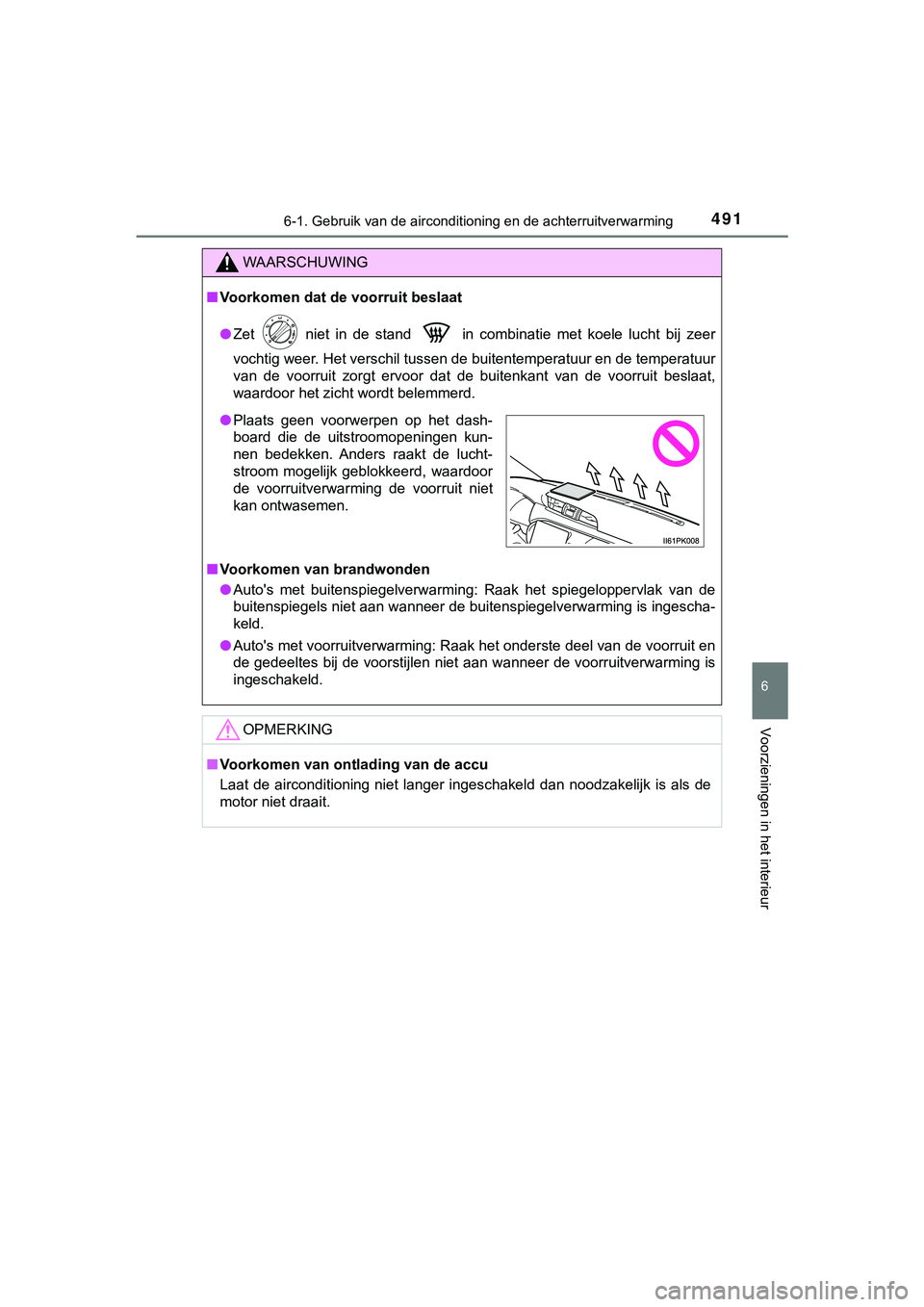

Page 492 of 710

4916-1. Gebruik van de airconditioning en de achterruitverwarming
6
Voorzieningen in het interieur
HILUX_OM_OM0K375E_(EE)
WAARSCHUWING
■Voorkomen dat de voorruit beslaat
● Zet niet in de stand in combinatie met koele lucht bij zeer
vochtig weer. Het verschil tussen de buitentemperatuur en de te mperatuur
van de voorruit zorgt ervoor dat de buitenkant van de voorruit beslaat,
waardoor het zicht wordt belemmerd.
■ Voorkomen van brandwonden
● Auto's met buitenspiegelverwarming: Raak het spiegeloppervlak v an de
buitenspiegels niet aan wanneer de buitenspiegelverwarming is ingescha-
keld.
● Auto's met voorruitverwarming: Raak het onderste deel van de vo orruit en
de gedeeltes bij de voorstijlen niet aan wanneer de voorruitver warming is
ingeschakeld.
OPMERKING
■ Voorkomen van ont lading van de accu
Laat de airconditioning niet langer ingeschakeld dan noodzakeli jk is als de
motor niet draait.
● Plaats geen voorwerpen op het dash-
board die de uitstroomopeningen kun-
nen bedekken. Anders raakt de lucht-
stroom mogelijk geblokkeerd, waardoor
de voorruitverwarming de voorruit niet
kan ontwasemen.
HILUX_OM_OM0K375E_(EE).book Page 491 Thursday, April 12, 2018 12:31 PM

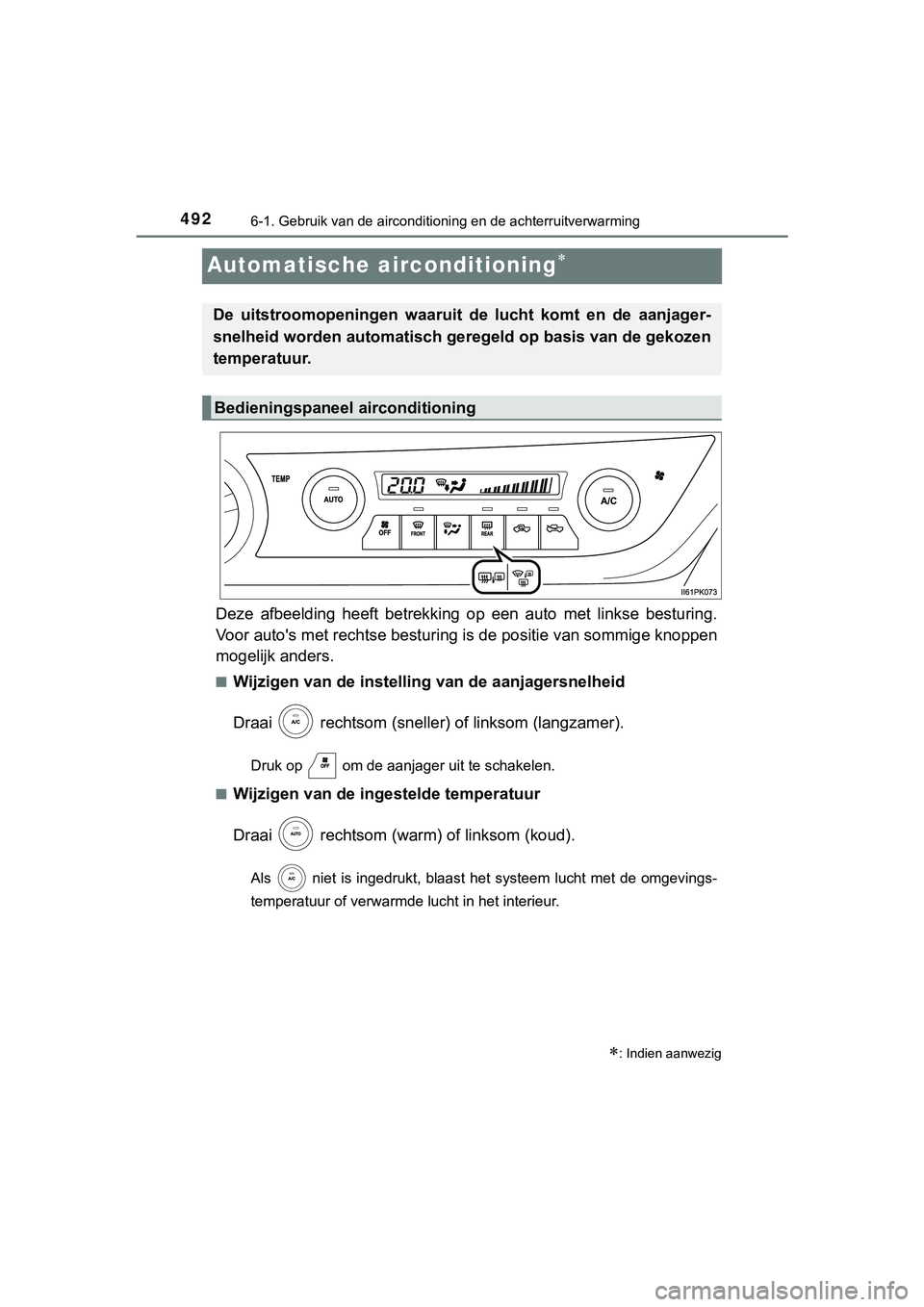

Page 493 of 710

4926-1. Gebruik van de airconditioning en de achterruitverwarming
HILUX_OM_OM0K375E_(EE)
Automatische airconditioning
Deze afbeelding heeft betrekking op een auto met linkse besturi ng.
Voor auto's met rechtse bestur ing is de positie van sommige kno ppen
mogelijk anders.
■Wijzigen van de instelli ng van de aanjagersnelheid
Draai rechtsom (sneller) of linksom (langzamer).
Druk op om de aanjager uit te schakelen.
■
Wijzigen van de ingestelde temperatuur
Draai rechtsom (warm) of linksom (koud).
Als niet is ingedrukt, blaast het systeem lucht met de omgevin gs-
temperatuur of verwarmde lucht in het interieur.
: Indien aanwezig
De uitstroomopeningen waaruit de lucht komt en de aanjager-
snelheid worden automatisch ger egeld op basis van de gekozen
temperatuur.
Bedieningspaneel airconditioning
HILUX_OM_OM0K375E_(EE).book Page 492 Thursday, April 12, 2018 12:31 PM

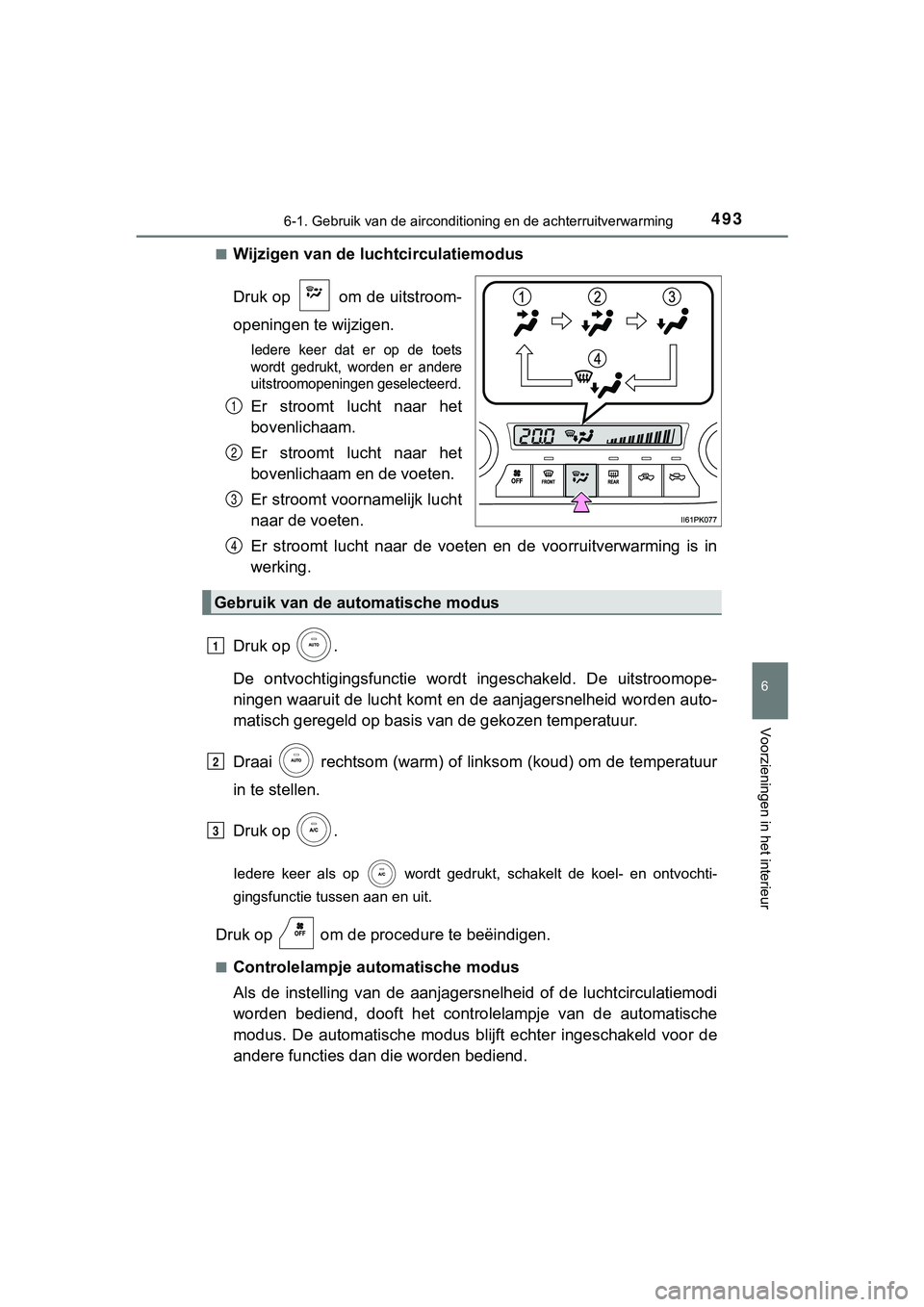

Page 494 of 710

4936-1. Gebruik van de airconditioning en de achterruitverwarming
6
Voorzieningen in het interieur
HILUX_OM_OM0K375E_(EE)■
Wijzigen van de luchtcirculatiemodus
Druk op om de uitstroom-
openingen te wijzigen.
Iedere keer dat er op de toets
wordt gedrukt, worden er andere
uitstroomopeningen geselecteerd.
Er stroomt lucht naar het
bovenlichaam.
Er stroomt lucht naar het
bovenlichaam en de voeten.
Er stroomt voornamelijk lucht
naar de voeten.
Er stroomt lucht naar de voeten en de voorruitverwarming is in
werking.
Druk op .
De ontvochtigingsfunctie wordt ingeschakeld. De uitstroomope-
ningen waaruit de lucht komt en de aanjagersnelheid worden auto -
matisch geregeld op basis v an de gekozen temperatuur.
Draai rechtsom (warm) of links om (koud) om de temperatuur
in te stellen.
Druk op .
Iedere keer als op wordt gedrukt, schakelt de koel- en ontvoch ti-
gingsfunctie tussen aan en uit.
Druk op om de procedure te beëindigen.
■Controlelampje automatische modus
Als de instelling van de aanjager snelheid of de luchtcirculatiemodi
worden bediend, dooft het controlelampje van de automatische
modus. De automatische modus bl ijft echter ingeschakeld voor de
andere functies dan die worden bediend.
1
2
3
Gebruik van de a utomatische modus
4
1
2
3
HILUX_OM_OM0K375E_(EE).book Page 493 Thursday, April 12, 2018 12:31 PM

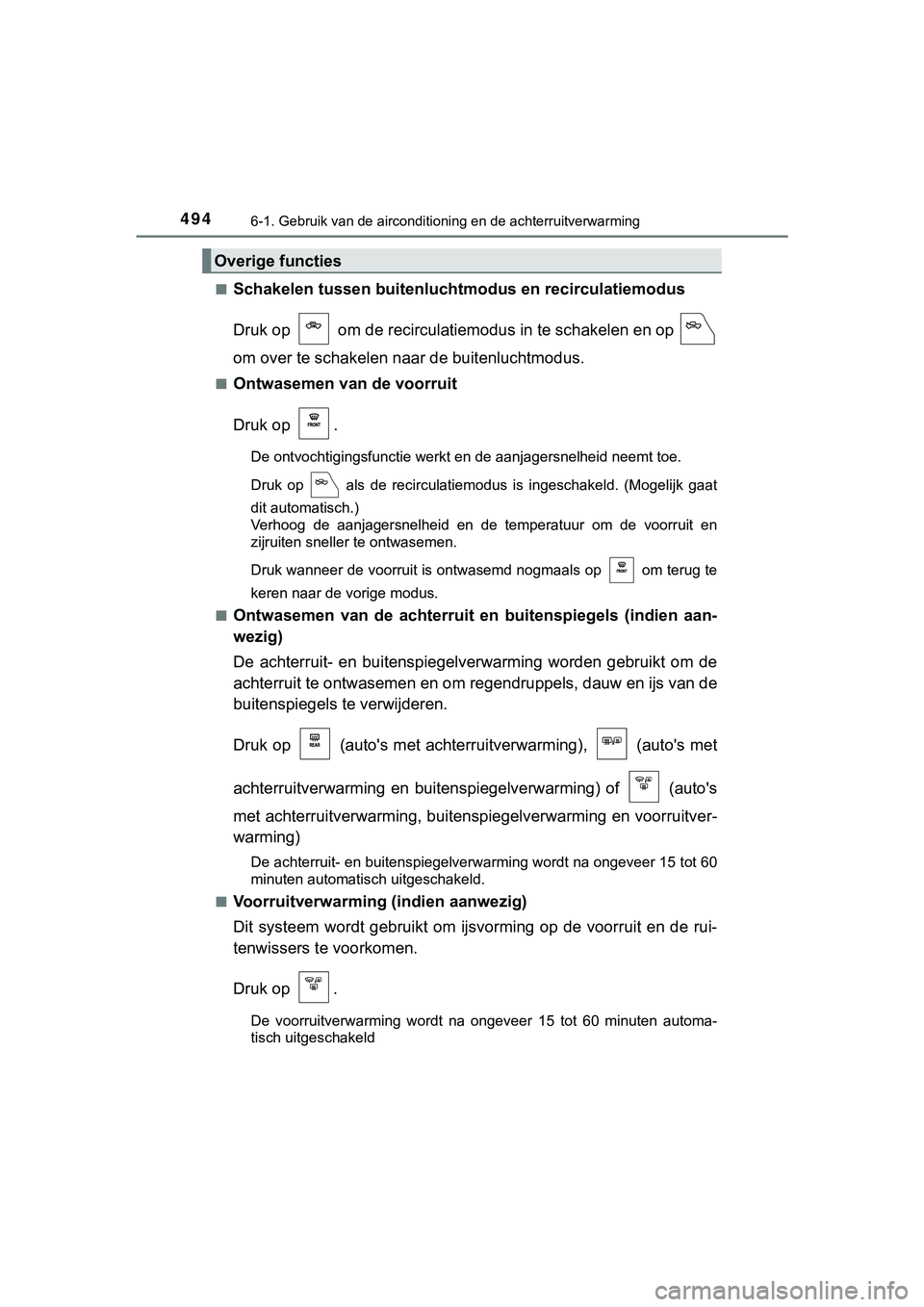

Page 495 of 710

4946-1. Gebruik van de airconditioning en de achterruitverwarming
HILUX_OM_OM0K375E_(EE)■
Schakelen tussen buitenlucht
modus en recirculatiemodus
Druk op om de recirculati emodus in te schakelen en op
om over te schakelen naa r de buitenluchtmodus.
■Ontwasemen van de voorruit
Druk op .
De ontvochtigingsfunctie werkt en de aanjagersnelheid neemt toe.
Druk op als de recirculatiemodus is ingeschakeld. (Mogelijk ga at
dit automatisch.)
Verhoog de aanjagersnelheid en de temperatuur om de voorruit en
zijruiten sneller te ontwasemen.
Druk wanneer de voorruit is ontwasemd nogmaals op om terug te
keren naar de vorige modus.
■
Ontwasemen van de achterruit en buitenspiegels (indien aan-
wezig)
De achterruit- en buitenspiegelverwarming worden gebruikt om de
achterruit te ontwasemen en om regendruppels, dauw en ijs van d e
buitenspiegels te verwijderen.
Druk op (auto's met achterruitverwarming), (auto's met
achterruitverwarming en buitens piegelverwarming) of (auto's
met achterruitverwarming, buite nspiegelverwarming en voorruitve r-
warming)
De achterruit- en buitenspiegelverwarming wordt na ongeveer 15 tot 60
minuten automatisch uitgeschakeld.
■
Voorruitverwarming (indien aanwezig)
Dit systeem wordt gebruikt om ijs vorming op de voorruit en de rui-
tenwissers te voorkomen.
Druk op .
De voorruitverwarming wordt na ongeveer 15 tot 60 minuten autom a-
tisch uitgeschakeld
Overige functies
HILUX_OM_OM0K375E_(EE).book Page 494 Thursday, April 12, 2018 12:31 PM

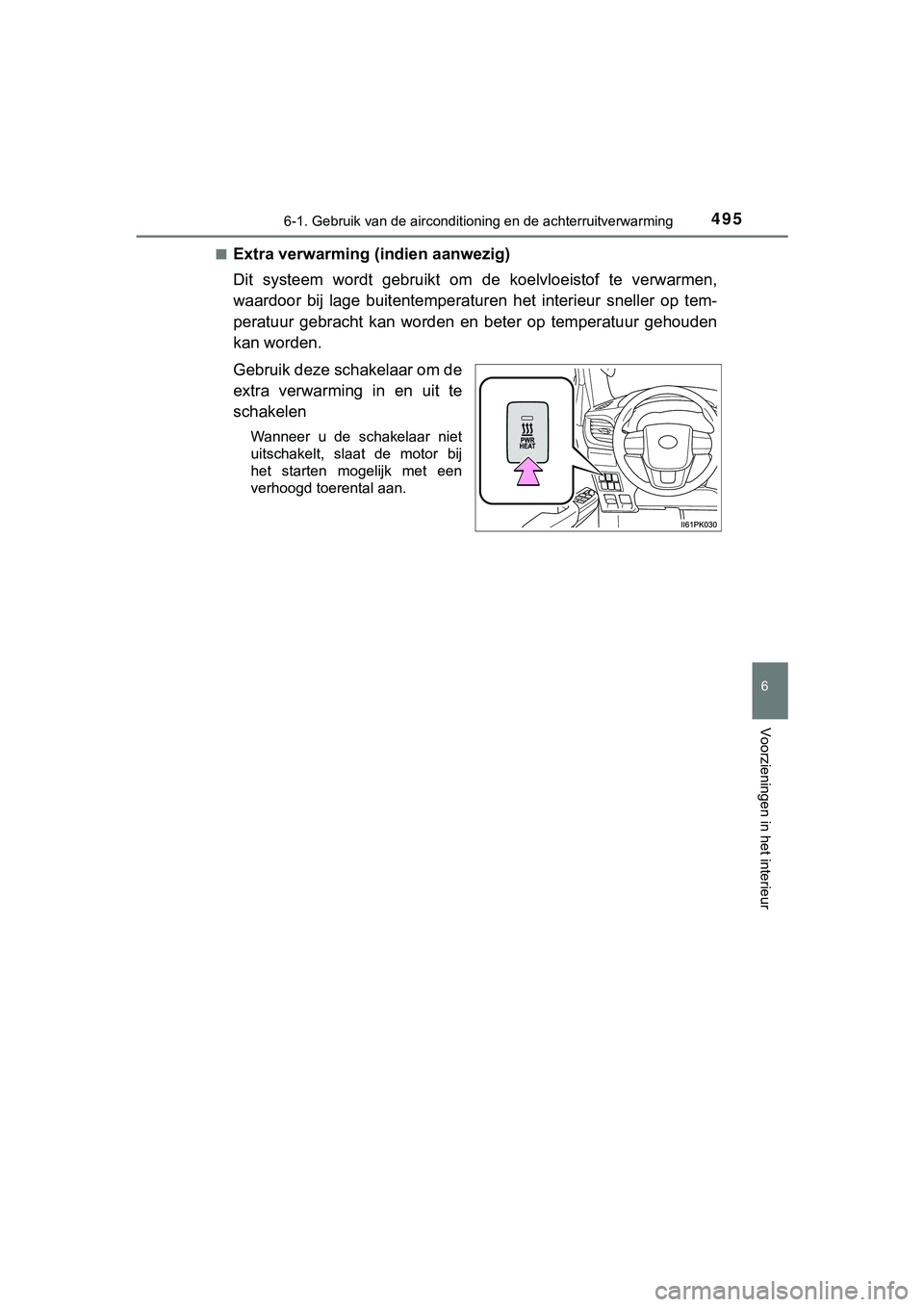

Page 496 of 710

4956-1. Gebruik van de airconditioning en de achterruitverwarming
6
Voorzieningen in het interieur
HILUX_OM_OM0K375E_(EE)■
Extra verwarming (indien aanwezig)
Dit systeem wordt gebruikt om
de koelvloeistof te verwarmen,
waardoor bij lage buitentemperaturen het interieur sneller op t em-
peratuur gebracht kan worden en beter op temperatuur gehouden
kan worden.
Gebruik deze schakelaar om de
extra verwarming in en uit te
schakelen
Wanneer u de schakelaar niet
uitschakelt, slaat de motor bij
het starten mogelijk met een
verhoogd toerental aan.
HILUX_OM_OM0K375E_(EE).book Page 495 Thursday, April 12, 2018 12:31 PM

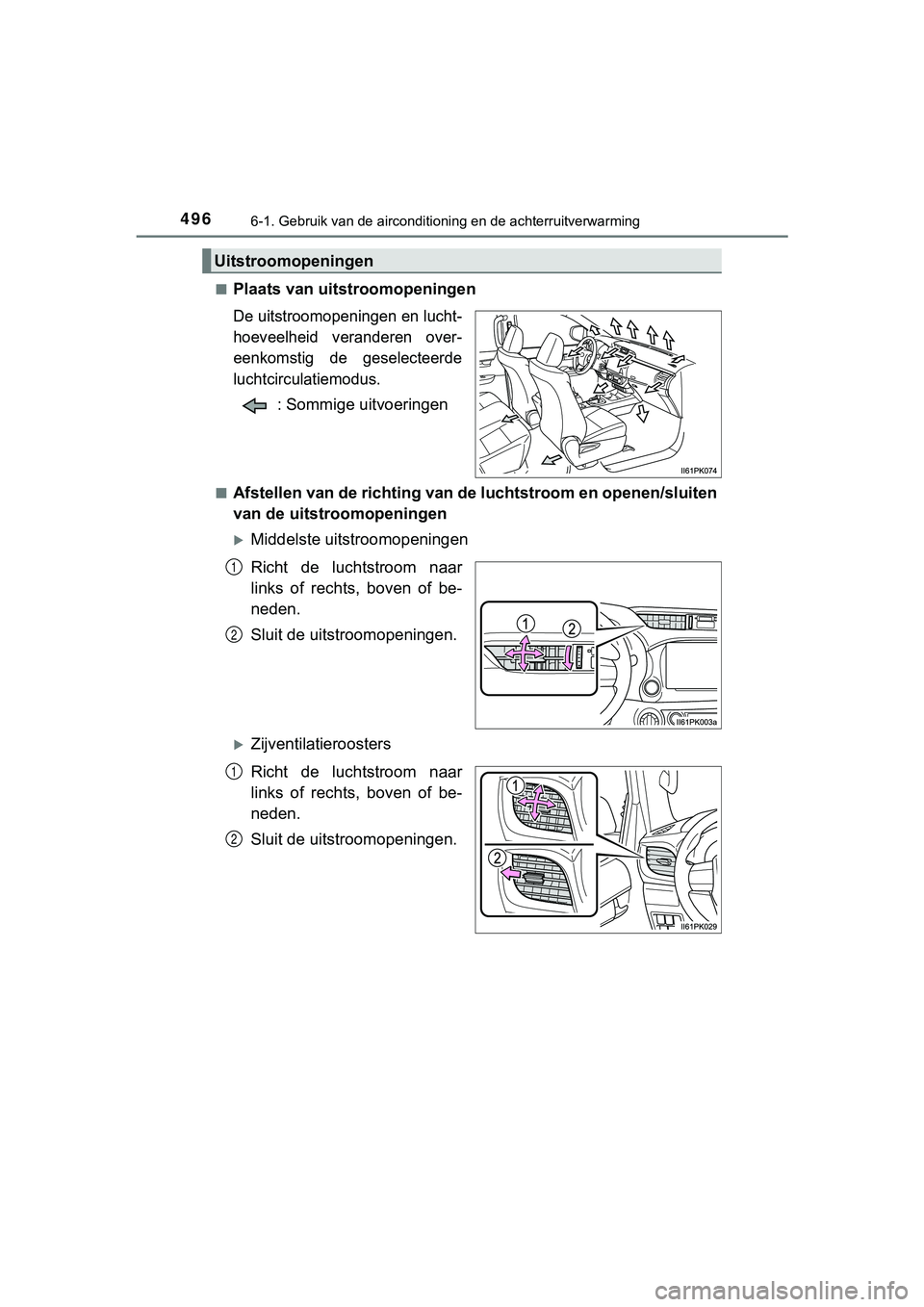

Page 497 of 710

4966-1. Gebruik van de airconditioning en de achterruitverwarming
HILUX_OM_OM0K375E_(EE)■
Plaats van uitstroomopeningen
De uitstroomopeningen en lucht-
hoeveelheid veranderen over-
eenkomstig de geselecteerde
luchtcirculatiemodus.
: Sommige uitvoeringen
■Afstellen van de richting van de
luchtstroom en openen/sluiten
van de uitstroomopeningen
Middelste uitstroomopeningen
Richt de luchtstroom naar
links of rechts, boven of be-
neden.
Sluit de uitstroomopeningen.
Zijventilatieroosters
Richt de luchtstroom naar
links of rechts, boven of be-
neden.
Sluit de uitstroomopeningen.
Uitstroomopeningen
1
2
1
2
HILUX_OM_OM0K375E_(EE).book Page 496 Thursday, April 12, 2018 12:31 PM

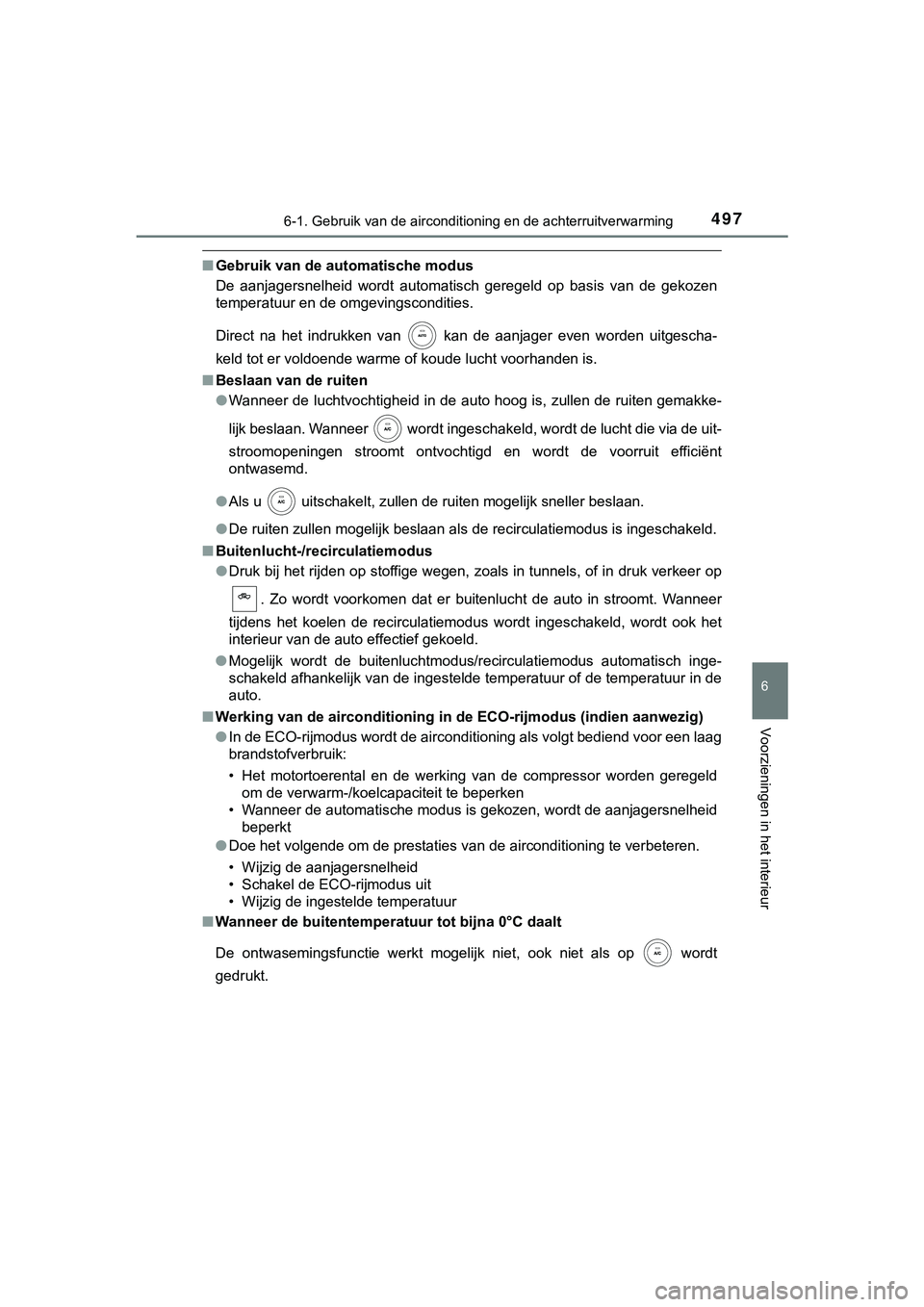

Page 498 of 710

4976-1. Gebruik van de airconditioning en de achterruitverwarming
6
Voorzieningen in het interieur
HILUX_OM_OM0K375E_(EE)
■Gebruik van de automatische modus
De aanjagersnelheid wordt automatisch geregeld op basis van de gekozen
temperatuur en de omgevingscondities.
Direct na het indrukken van kan de aanjager even worden uitgescha-
keld tot er voldoende warme of koude lucht voorhanden is.
■ Beslaan van de ruiten
●Wanneer de luchtvochtigheid in de auto hoog is, zullen de ruite n gemakke-
lijk beslaan. Wanneer wordt ingeschakeld, wordt de lucht die v ia de uit-
stroomopeningen stroomt ontvochtigd en wordt de voorruit effici ënt
ontwasemd.
● Als u uitschakelt, zullen de ruiten mogelijk sneller beslaan.
● De ruiten zullen mogelijk beslaan als de recirculatiemodus is ingeschakeld.
■ Buitenlucht-/recirculatiemodus
●Druk bij het rijden op stoffige wegen, zoals in tunnels, of in druk verkeer op
. Zo wordt voorkomen dat er buitenlucht de auto in stroomt. Wan neer
tijdens het koelen de recirculatiemodus wordt ingeschakeld, wor dt ook het
interieur van de auto effectief gekoeld.
● Mogelijk wordt de buitenluchtmodus/recirculatiemodus automatisc h inge-
schakeld afhankelijk van de ingestelde temperatuur of de temper atuur in de
auto.
■ Werking van de airconditioning in de ECO-rijmodus (indien aanwe zig)
● In de ECO-rijmodus wordt de airconditioning als volgt bediend v oor een laag
brandstofverbruik:
• Het motortoerental en de werking van de compressor worden geregeld om de verwarm-/koelcapaciteit te beperken
• Wanneer de automatische modus is gekozen, wordt de aanjagersne lheid
beperkt
● Doe het volgende om de prestaties van de airconditioning te verbeteren.
• Wijzig de aanjagersnelheid
• Schakel de ECO-rijmodus uit
• Wijzig de ingestelde temperatuur
■ Wanneer de buitentemperatuur tot bijna 0°C daalt
De ontwasemingsfunctie werkt mogelijk niet, ook niet als op wo rdt
gedrukt.
HILUX_OM_OM0K375E_(EE).book Page 497 Thursday, April 12, 2018 12:31 PM

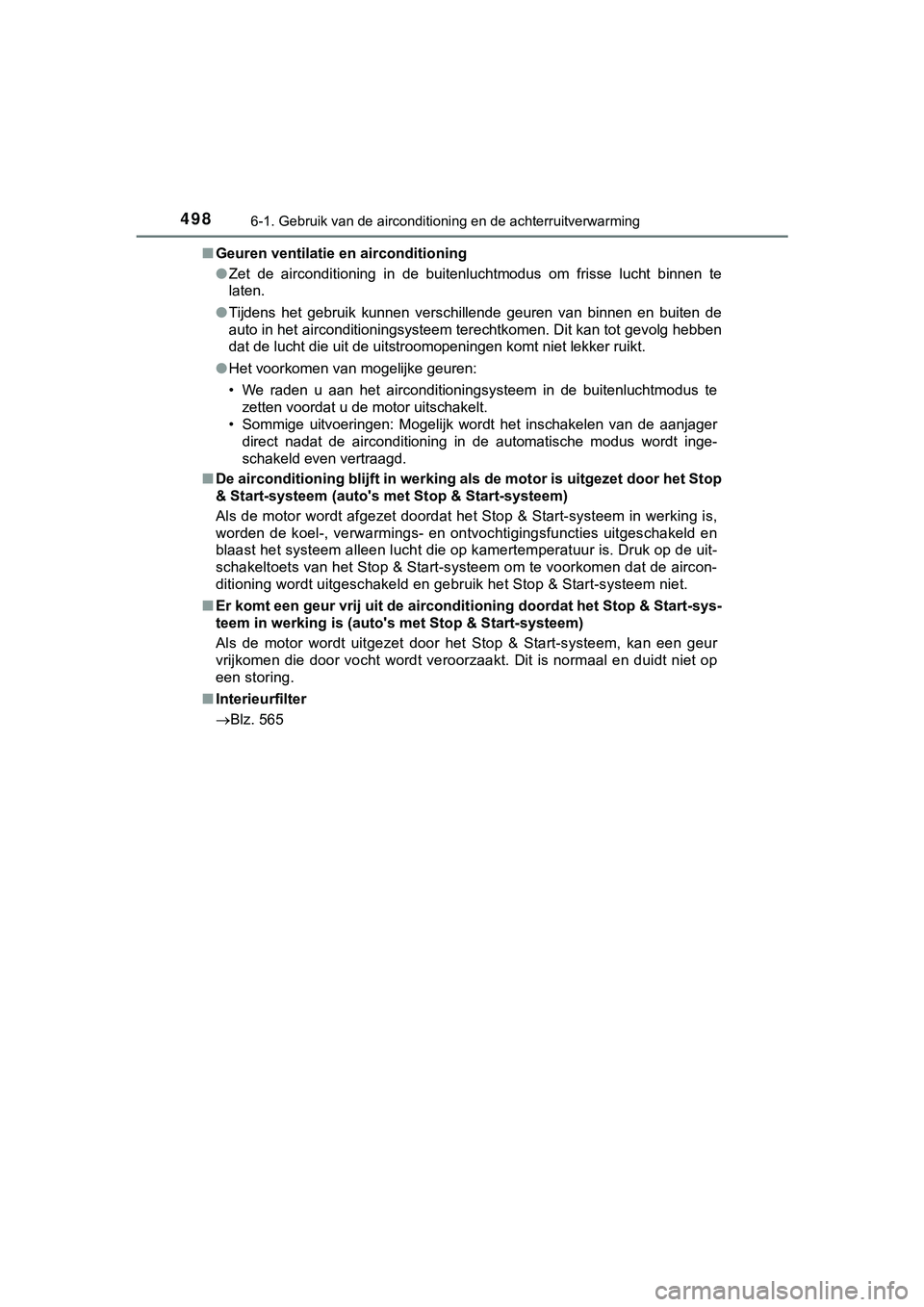

Page 499 of 710

4986-1. Gebruik van de airconditioning en de achterruitverwarming
HILUX_OM_OM0K375E_(EE)■
Geuren ventilatie en airconditioning
●Zet de airconditioning in de buitenluchtmodus om frisse lucht b innen te
laten.
● Tijdens het gebruik kunnen verschillende geuren van binnen en buiten de
auto in het airconditioningsysteem terechtkomen. Dit kan tot gevolg hebben
dat de lucht die uit de uitstroomopeningen komt niet lekker rui kt.
● Het voorkomen van mogelijke geuren:
• We raden u aan het airconditioningsysteem in de buitenluchtmod us te
zetten voordat u de motor uitschakelt.
• Sommige uitvoeringen: Mogelijk wordt het inschakelen van de aanjager direct nadat de airconditioning in de automatische modus wordt inge-
schakeld even vertraagd.
■ De airconditioning blijft in werking als de motor is uitgezet d oor het Stop
& Start-systeem (auto's met Stop & Start-systeem)
Als de motor wordt afgezet doordat het Stop & Start-systeem in werking is,
worden de koel-, verwarmings- en ontvochtigingsfuncties uitgesc hakeld en
blaast het systeem alleen lucht die op kamertemperatuur is. Dru k op de uit-
schakeltoets van het Stop & Start-systeem om te voorkomen dat d e aircon-
ditioning wordt uitgeschakeld en gebruik het Stop & Start-syste em niet.
■ Er komt een geur vrij uit de airconditioning doordat het Stop & Start-sys-
teem in werking is (auto's met Stop & Start-systeem)
Als de motor wordt uitgezet door het Stop & Start-systeem, kan een geur
vrijkomen die door vocht wordt veroorzaakt. Dit is normaal en d uidt niet op
een storing.
■ Interieurfilter
Blz. 565
HILUX_OM_OM0K375E_(EE).book Page 498 Thursday, April 12, 2018 12:31 PM

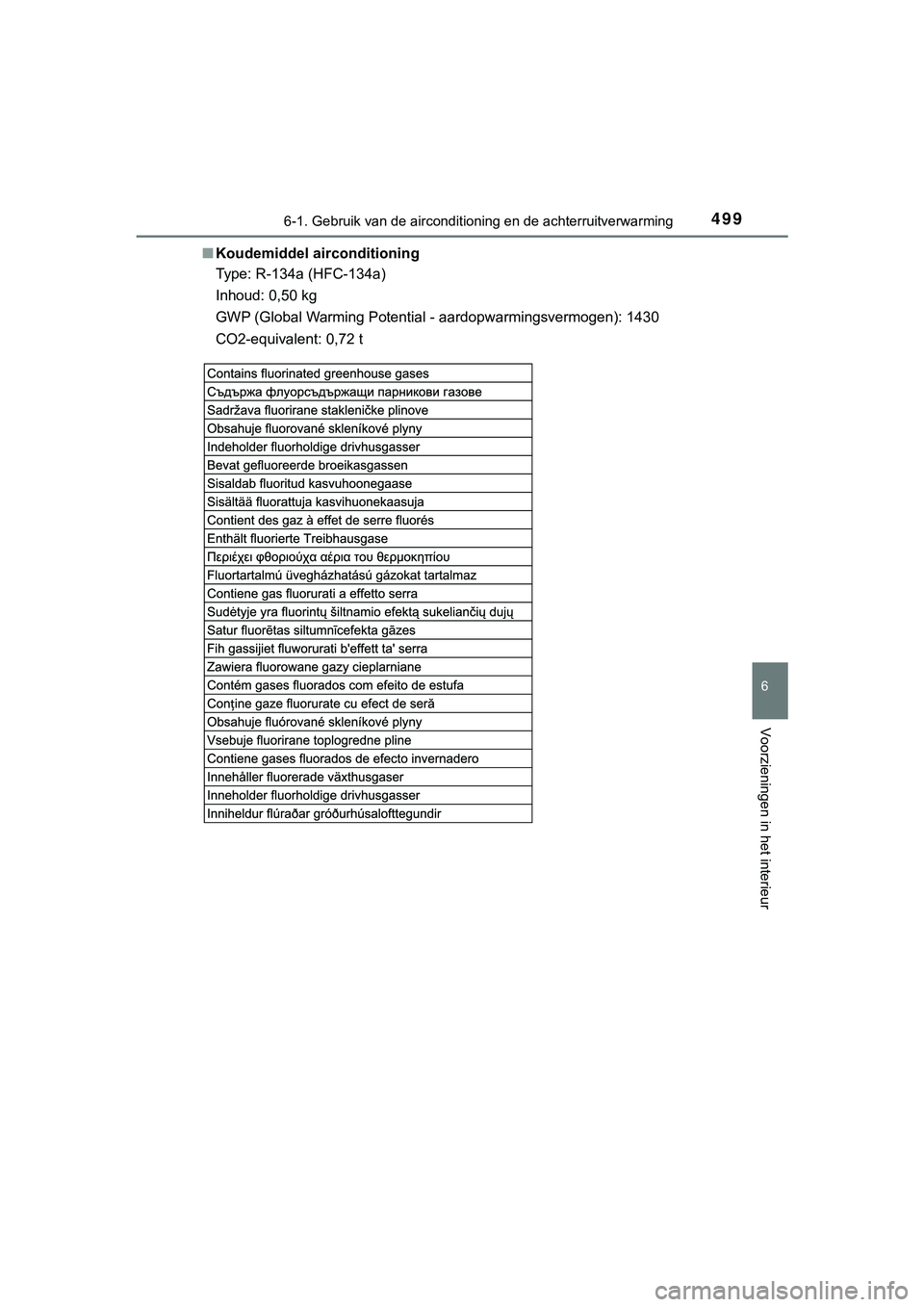

Page 500 of 710

4996-1. Gebruik van de airconditioning en de achterruitverwarming
6
Voorzieningen in het interieur
HILUX_OM_OM0K375E_(EE)■
Koudemiddel airconditioning
Type: R-134a (HFC-134a)
Inhoud: 0,50 kg
GWP (Global Warming Potential - aardopwarmingsvermogen): 1430
CO2-equivalent: 0,72 t
HILUX_OM_OM0K375E_(EE).book Page 499 Thursday, April 12, 2018 12:31 PM
