TOYOTA HILUX 2019 Betriebsanleitungen (in German)

811-2. Kindersicherheit
1
HILUX_OM_OM71271M_(EM)
Sicherheitsinformationen

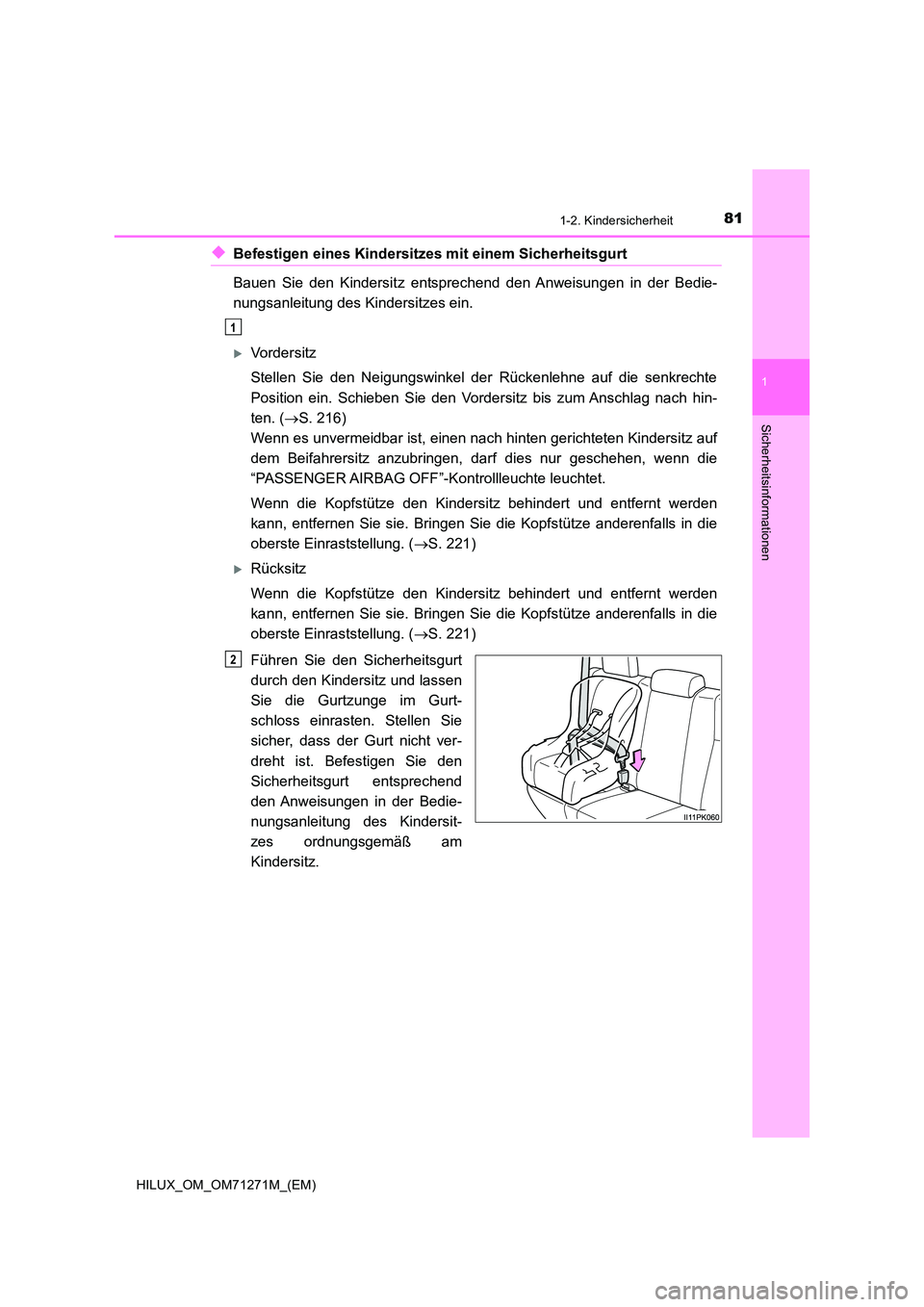

◆Befestigen eines Kindersitzes mit einem Sicherheitsgurt
Bauen Sie den Kindersitz entsprechend den Anweisungen in der Bedie-
nungsanleitung des Kindersitzes ein.
Vordersitz
Stellen Sie den Neigungswinkel der Rückenlehne auf die senkrechte
Position ein. Schieben Sie den Vordersitz bis zum Anschlag nach hin-
ten. ( S. 216)
Wenn es unvermeidbar ist, einen nach hinten gerichteten Kindersitz auf
dem Beifahrersitz anzubringen, darf dies nur geschehen, wenn die
“PASSENGER AIRBAG OFF”-Kontrollleuchte leuchtet.
Wenn die Kopfstütze den Kindersitz behindert und entfernt werden
kann, entfernen Sie sie. Bringen Sie die Kopfstütze anderenfalls in die
oberste Einraststellung. ( S. 221)
Rücksitz
Wenn die Kopfstütze den Kindersitz behindert und entfernt werden
kann, entfernen Sie sie. Bringen Sie die Kopfstütze anderenfalls in die
oberste Einraststellung. ( S. 221)
Führen Sie den Sicherheitsgurt
durch den Kindersitz und lassen
Sie die Gurtzunge im Gurt-
schloss einrasten. Stellen Sie
sicher, dass der Gurt nicht ver-
dreht ist. Befestigen Sie den
Sicherheitsgurt entsprechend
den Anweisungen in der Bedie-
nungsanleitung des Kindersit-
zes ordnungsgemäß am
Kindersitz.
1
2

821-2. Kindersicherheit
HILUX_OM_OM71271M_(EM)

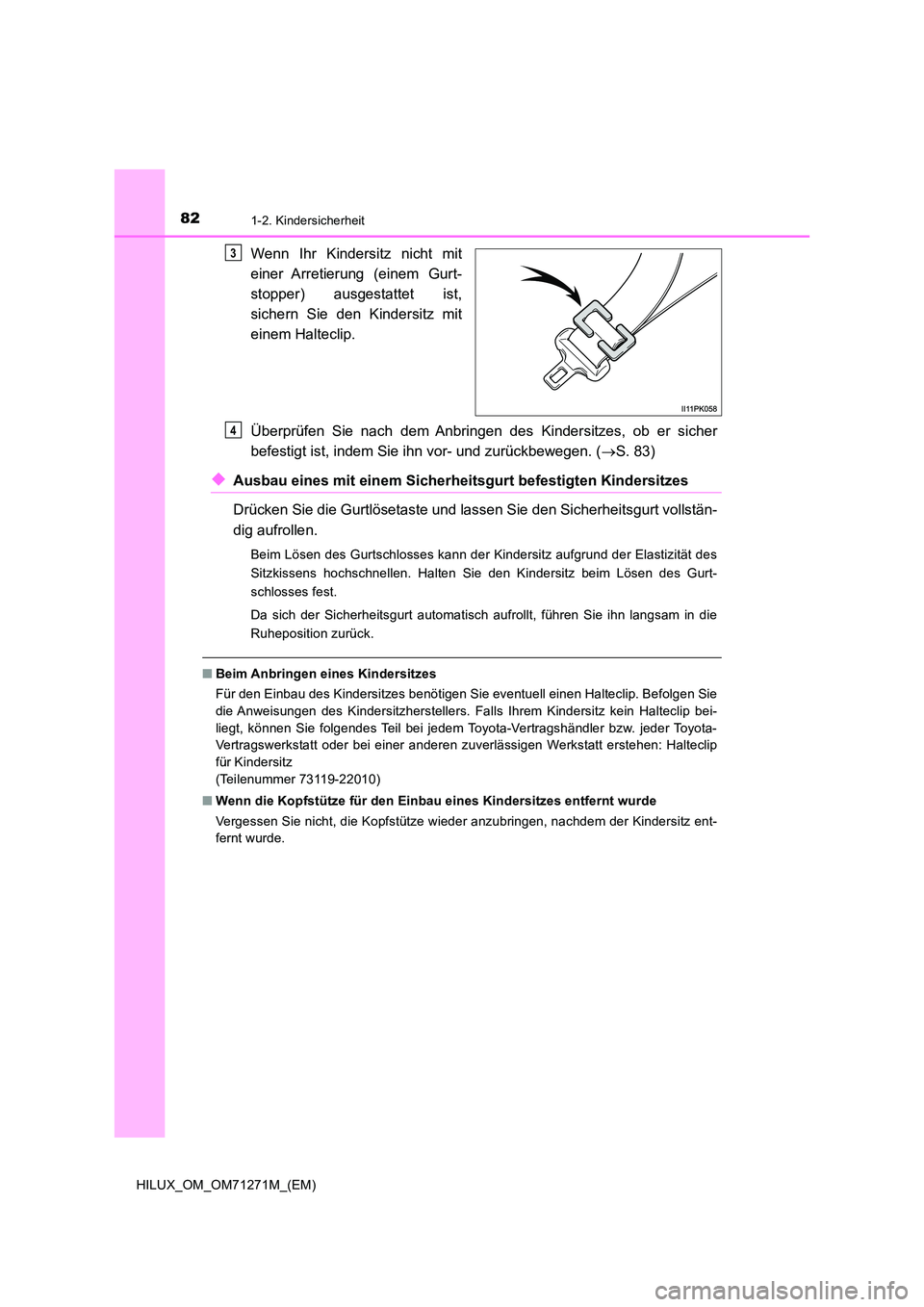

Wenn Ihr Kindersitz nicht mit
einer Arretierung (einem Gurt-
stopper) ausgestattet ist,
sichern Sie den Kindersitz mit
einem Halteclip.
Überprüfen Sie nach dem Anbringen des Kindersitzes, ob er sicher
befestigt ist, indem Sie ihn vor- und zurückbewegen. ( S. 83)
◆Ausbau eines mit einem Sicherheitsgurt befestigten Kindersitzes
Drücken Sie die Gurtlösetaste und lassen Sie den Sicherheitsgurt vollstän-
dig aufrollen.
Beim Lösen des Gurtschlosses kann der Kindersitz aufgrund der Elastizität des
Sitzkissens hochschnellen. Halten Sie den Kindersitz beim Lösen des Gurt-
schlosses fest.
Da sich der Sicherheitsgurt automatisch aufrollt, führen Sie ihn langsam in die
Ruheposition zurück.
■ Beim Anbringen eines Kindersitzes
Für den Einbau des Kindersitzes benötigen Sie eventuell einen Halteclip. Befolgen Sie
die Anweisungen des Kindersitzherstellers. Falls Ihrem Kindersitz kein Halteclip bei-
liegt, können Sie folgendes Teil bei jedem Toyota-Vertragshändler bzw. jeder Toyota-
Vertragswerkstatt oder bei einer anderen zuverlässigen Werkstatt erstehen: Halteclip
für Kindersitz
(Teilenummer 73119-22010)
■ Wenn die Kopfstütze für den Einbau eines Kindersitzes entfernt wurde
Vergessen Sie nicht, die Kopfstütze wieder anzubringen, nachdem der Kindersitz ent-
fernt wurde.
3
4

831-2. Kindersicherheit
1
HILUX_OM_OM71271M_(EM)
Sicherheitsinformationen

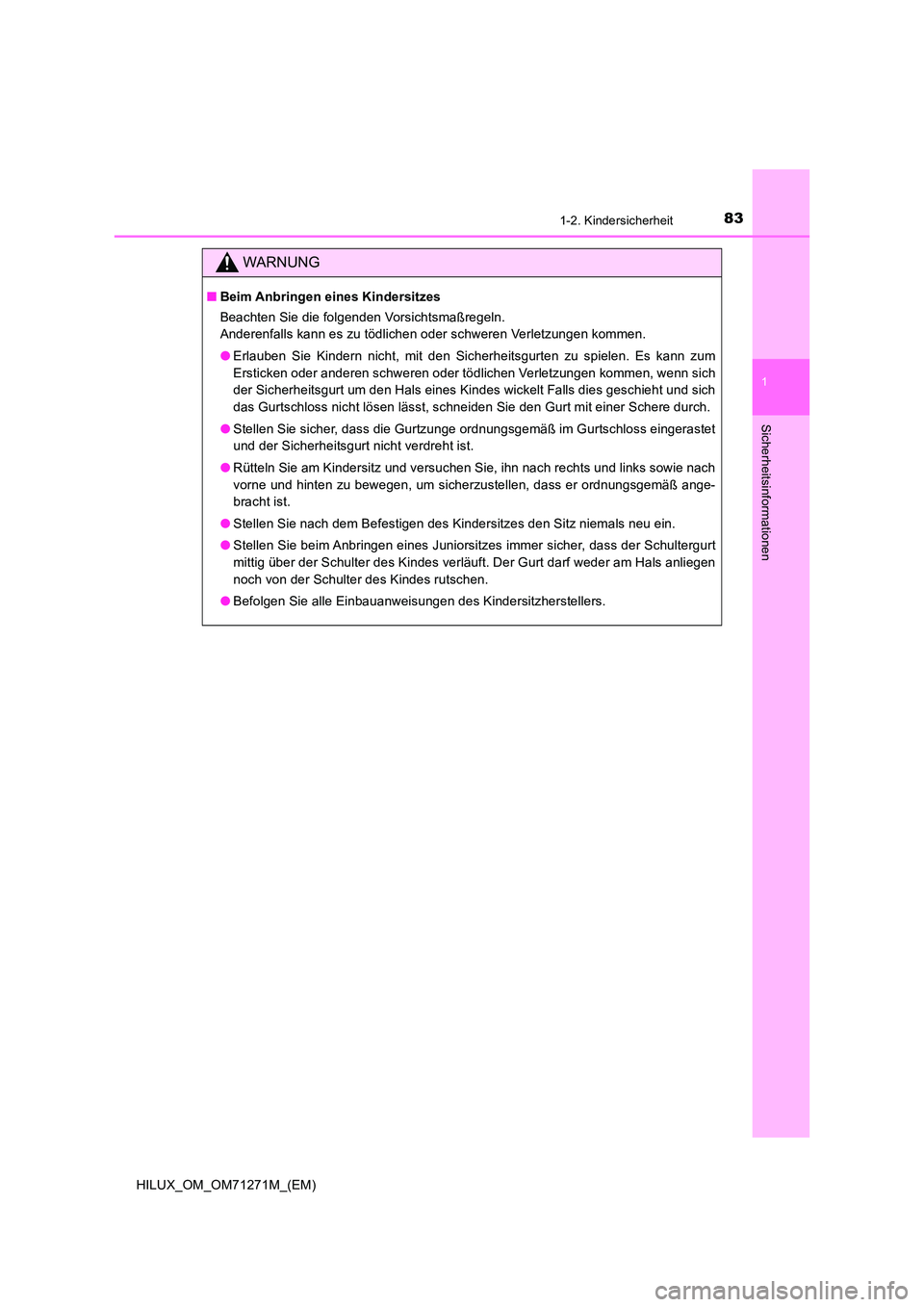

WARNUNG
■Beim Anbringen eines Kindersitzes
Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls kann es zu tödlichen oder schweren Verletzungen kommen.
● Erlauben Sie Kindern nicht, mit den Sicherheitsgurten zu spielen. Es kann zum
Ersticken oder anderen schweren oder tödlichen Verletzungen kommen, wenn sich
der Sicherheitsgurt um den Hals eines Kindes wickelt Falls dies geschieht und sich
das Gurtschloss nicht lösen lässt, schneiden Sie den Gurt mit einer Schere durch.
● Stellen Sie sicher, dass die Gurtzunge ordnungsgemäß im Gurtschloss eingerastet
und der Sicherheitsgurt nicht verdreht ist.
● Rütteln Sie am Kindersitz und versuchen Sie, ihn nach rechts und links sowie nach
vorne und hinten zu bewegen, um sicherzustellen, dass er ordnungsgemäß ange-
bracht ist.
● Stellen Sie nach dem Befestigen des Kindersitzes den Sitz niemals neu ein.
● Stellen Sie beim Anbringen eines Juniorsitzes immer sicher, dass der Schultergurt
mittig über der Schulter des Kindes verläuft. Der Gurt darf weder am Hals anliegen
noch von der Schulter des Kindes rutschen.
● Befolgen Sie alle Einbauanweisungen des Kindersitzherstellers.

841-2. Kindersicherheit
HILUX_OM_OM71271M_(EM)

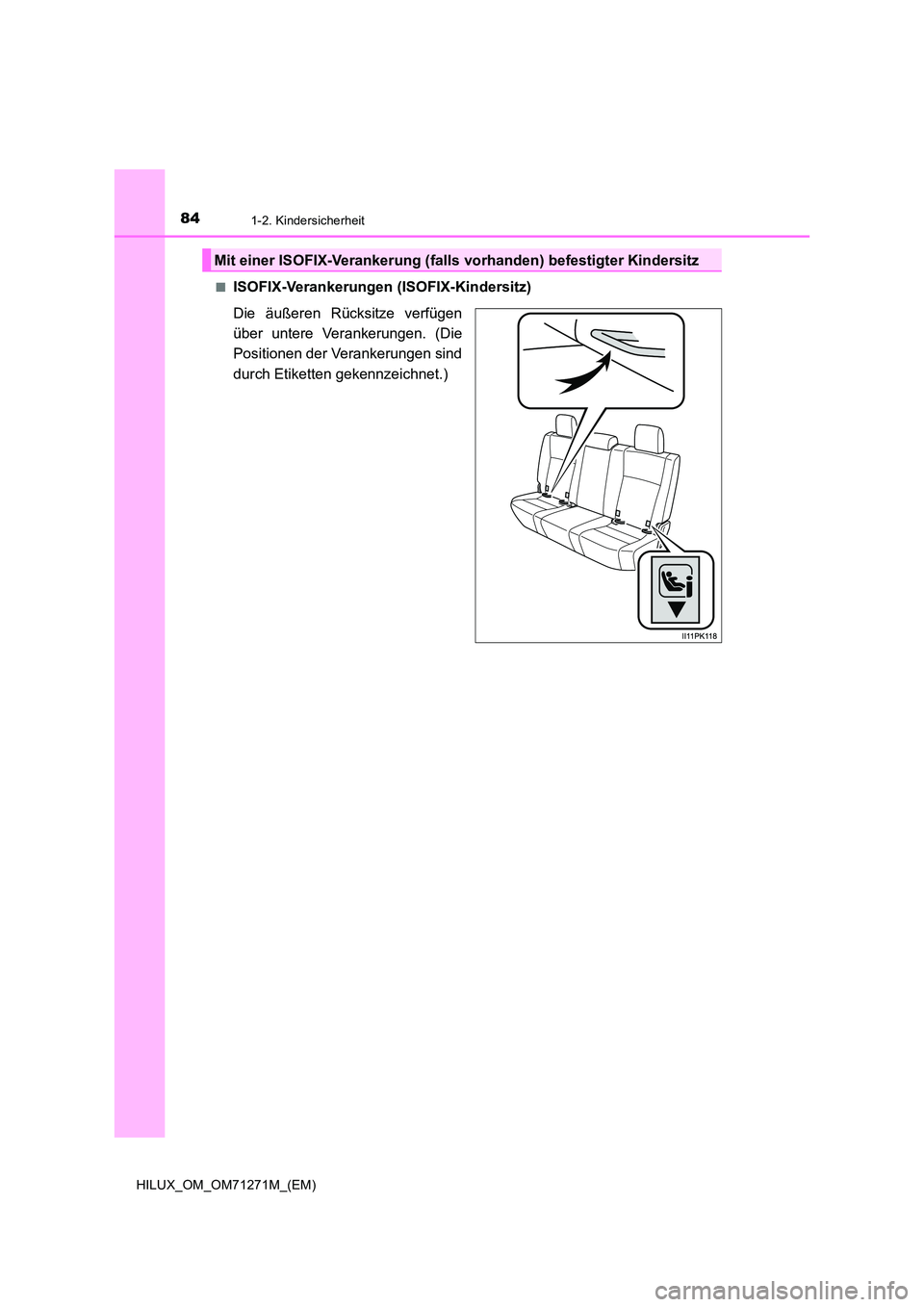

■ISOFIX-Verankerungen (ISOFIX-Kindersitz)
Die äußeren Rücksitze verfügen
über untere Verankerungen. (Die
Positionen der Verankerungen sind
durch Etiketten gekennzeichnet.)
Mit einer ISOFIX-Verankerung (falls vorhanden) befestigter Kindersitz

851-2. Kindersicherheit
1
HILUX_OM_OM71271M_(EM)
Sicherheitsinformationen

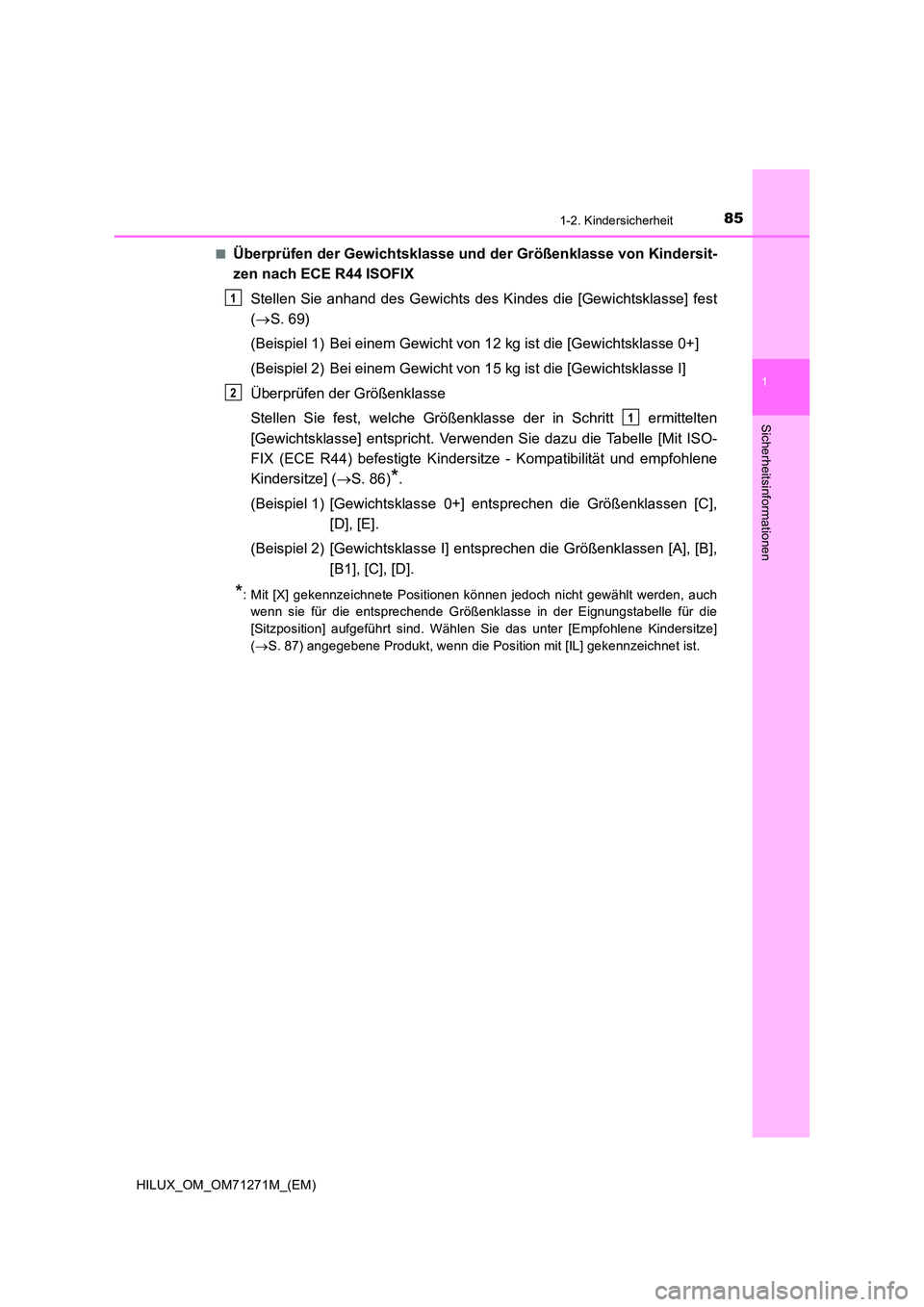

■Überprüfen der Gewichtsklasse und der Größenklasse von Kindersit-
zen nach ECE R44 ISOFIX
Stellen Sie anhand des Gewichts des Kindes die [Gewichtsklasse] fest
( S. 69)
(Beispiel 1) Bei einem Gewicht von 12 kg ist die [Gewichtsklasse 0+]
(Beispiel 2) Bei einem Gewicht von 15 kg ist die [Gewichtsklasse I]
Überprüfen der Größenklasse
Stellen Sie fest, welche Größenklass e der in Schritt ermittelten
[Gewichtsklasse] entspricht. Verwenden Sie dazu die Tabelle [Mit ISO-
FIX (ECE R44) befestigte Kindersitze - Kompatibilität und empfohlene
Kindersitze] ( S. 86)*.
(Beispiel 1) [Gewichtsklasse 0+] entsprechen die Größenklassen [C],
[D], [E].
(Beispiel 2) [Gewichtsklasse I] entsprechen die Größenklassen [A], [B],
[B1], [C], [D].
*: Mit [X] gekennzeichnete Positionen können jedoch nicht gewählt werden, auch
wenn sie für die entsprechende Größenklasse in der Eignungstabelle für die
[Sitzposition] aufgeführt sind. Wählen Sie das unter [Empfohlene Kindersitze]
( S. 87) angegebene Produkt, wenn die Position mit [IL] gekennzeichnet ist.
1
2
1

861-2. Kindersicherheit
HILUX_OM_OM71271M_(EM)

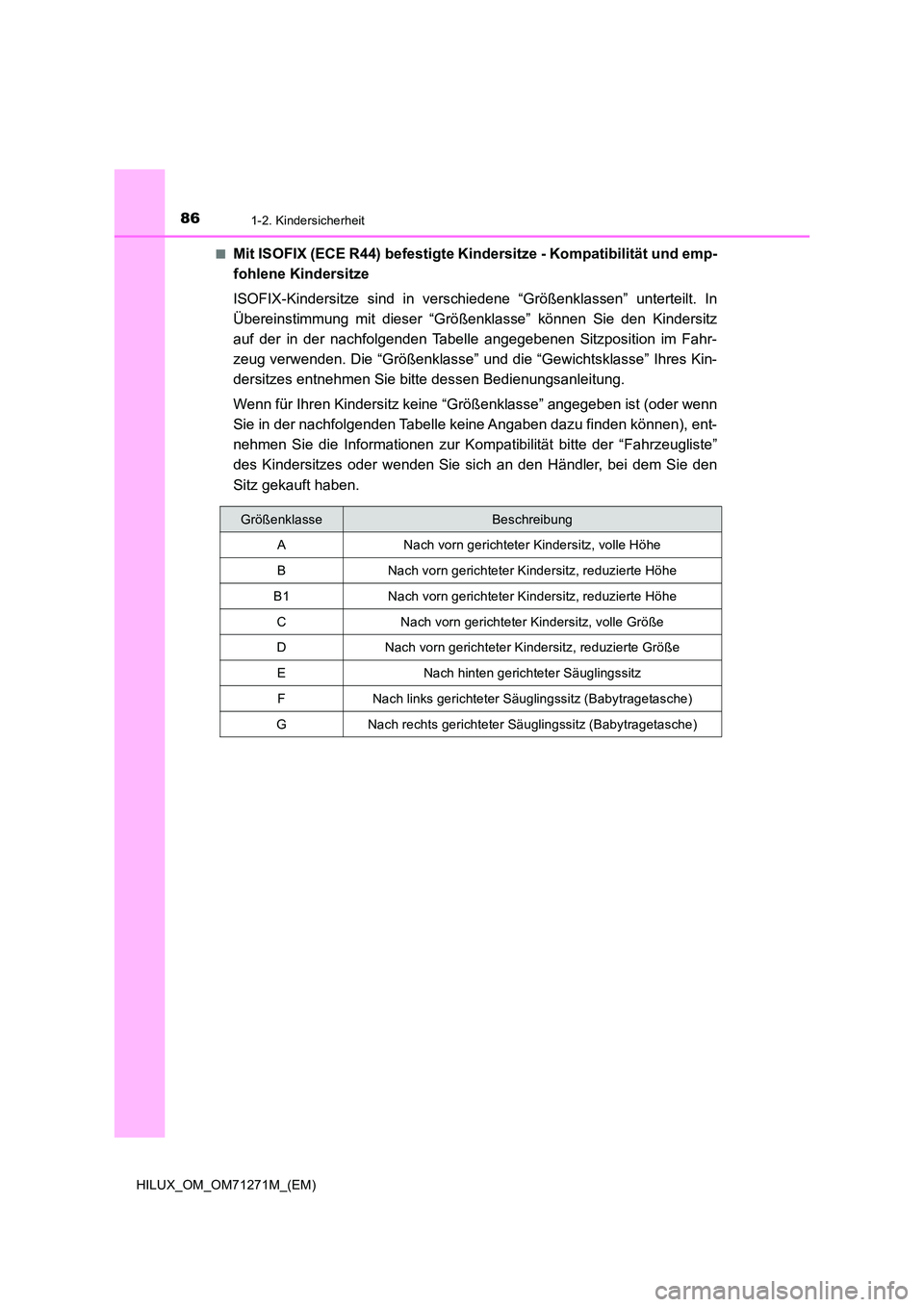

■Mit ISOFIX (ECE R44) befestigte Ki ndersitze - Kompatibilität und emp-
fohlene Kindersitze
ISOFIX-Kindersitze sind in verschiedene “Größenklassen” unterteilt. In
Übereinstimmung mit dieser “Grö ßenklasse” können Sie den Kindersitz
auf der in der nachfolgenden Tabelle angegebenen Sitzposition im Fahr-
zeug verwenden. Die “Größenklasse” und die “Gewichtsklasse” Ihres Kin-
dersitzes entnehmen Sie bitte dessen Bedienungsanleitung.
Wenn für Ihren Kindersitz keine “Größenklasse” angegeben ist (oder wenn
Sie in der nachfolgenden Tabelle keine Angaben dazu finden können), ent-
nehmen Sie die Informationen zur Kompatibilität bitte der “Fahrzeugliste”
des Kindersitzes oder wenden Sie sich an den Händler, bei dem Sie den
Sitz gekauft haben.
GrößenklasseBeschreibung
A Nach vorn gerichteter Kindersitz, volle Höhe
B Nach vorn gerichteter Kindersitz, reduzierte Höhe
B1 Nach vorn gerichteter Kindersitz, reduzierte Höhe
C Nach vorn gerichteter Kindersitz, volle Größe
D Nach vorn gerichteter Kindersitz, reduzierte Größe
E Nach hinten gerichteter Säuglingssitz
F Nach links gerichteter Säuglingssitz (Babytragetasche)
G Nach rechts gerichteter Säuglingssitz (Babytragetasche)

871-2. Kindersicherheit
1
HILUX_OM_OM71271M_(EM)
Sicherheitsinformationen

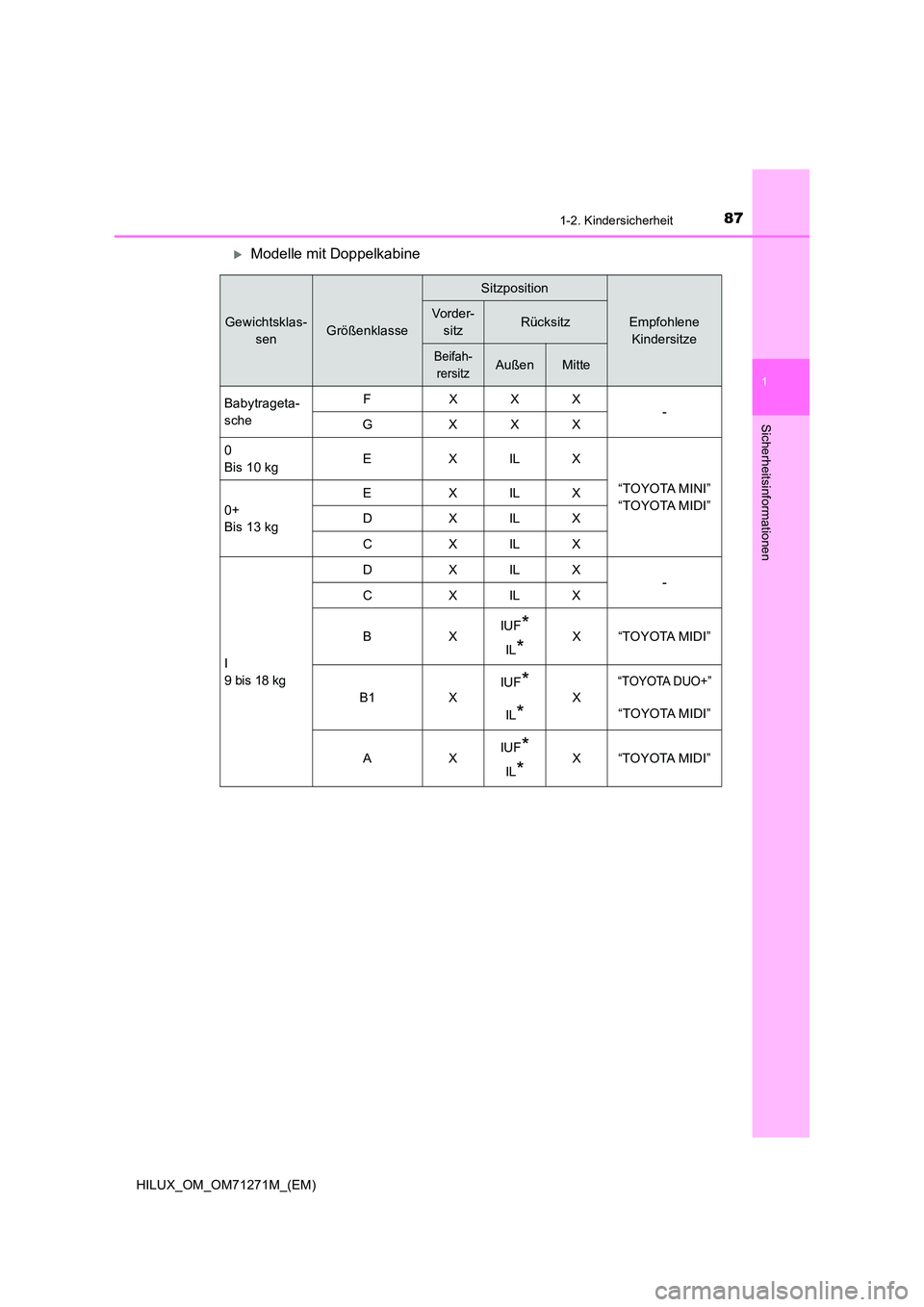

Modelle mit Doppelkabine
Gewichtsklas-
senGrößenklasse
Sitzposition
Empfohlene
Kindersitze
Vorde r-
sitzRücksitz
Beifah-
rersitzAußenMitte
Babytrageta-
sche
F XXX - G XXX
0
Bis 10 kg EXILX
“TOYOTA MINI”
“TOYOTA MIDI” 0+
Bis 13 kg
EXILX
DXILX
CXILX
I
9 bis 18 kg
DXILX -CXILX
BX IUF*
IL*X“TOYOTA MIDI”
B1 X IUF*X
“TOYOTA DUO+”
IL*“TOYOTA MIDI”
AX IUF*
IL*X“TOYOTA MIDI”

881-2. Kindersicherheit
HILUX_OM_OM71271M_(EM)

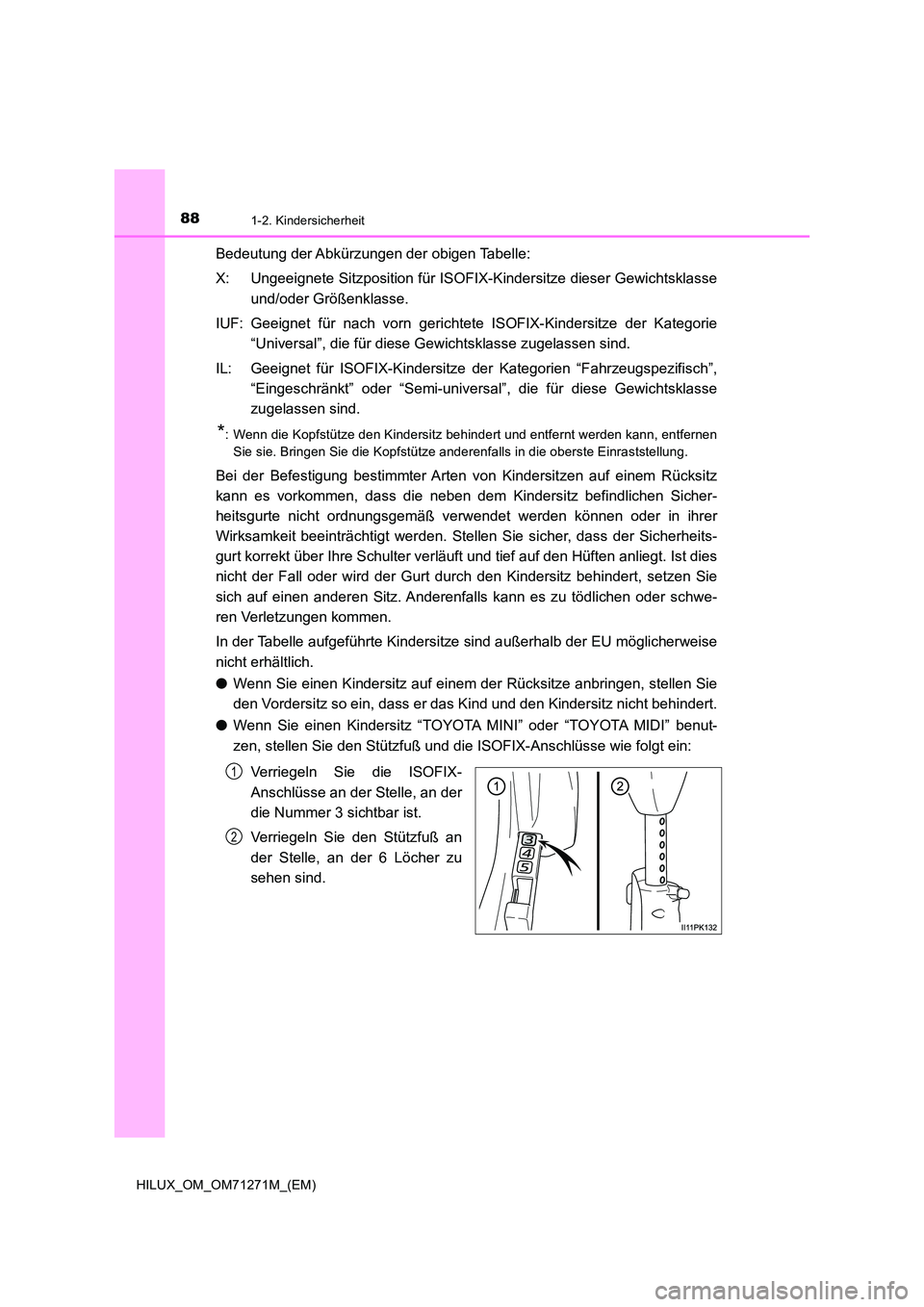

Bedeutung der Abkürzungen der obigen Tabelle:
X: Ungeeignete Sitzposition für ISOFIX-Kindersitze dieser Gewichtsklasse
und/oder Größenklasse.
IUF: Geeignet für nach vorn gerichtete ISOFIX-Kindersitze der Kategorie
“Universal”, die fü r diese Gewichtsklasse zugelassen sind.
IL: Geeignet für ISOFIX-Kindersitze der Kategorien “Fahrzeugspezifisch”,
“Eingeschränkt” oder “Semi-universal”, die für diese Gewichtsklasse
zugelassen sind.
*: Wenn die Kopfstütze den Kindersitz behindert und entfernt werden kann, entfernen
Sie sie. Bringen Sie die Kopfstütze anderenfalls in die oberste Einraststellung.
Bei der Befestigung bestimmter Arten von Kindersitzen auf einem Rücksitz
kann es vorkommen, dass die neben dem Kindersitz befindlichen Sicher-
heitsgurte nicht ordnungsgemäß verw endet werden können oder in ihrer
Wirksamkeit beeinträchtigt werden. Stellen Sie sicher, dass der Sicherheits-
gurt korrekt über Ihre Schulter verläuft und tief auf den Hüften anliegt. Ist dies
nicht der Fall oder wird der Gurt durch den Kindersitz behindert, setzen Sie
sich auf einen anderen Sitz. Anderenfalls kann es zu tödlichen oder schwe-
ren Verletzungen kommen.
In der Tabelle aufgeführte Kindersitze sind außerhalb der EU möglicherweise
nicht erhältlich.
● Wenn Sie einen Kindersitz auf einem der Rücksitze anbringen, stellen Sie
den Vordersitz so ein, dass er das Kind und den Kindersitz nicht behindert.
● Wenn Sie einen Kindersitz “TOYOTA MINI” oder “TOYOTA MIDI” benut-
zen, stellen Sie den Stützfuß und die ISOFIX-Anschlüsse wie folgt ein:
Verriegeln Sie die ISOFIX-
Anschlüsse an der Stelle, an der
die Nummer 3 sichtbar ist.
Verriegeln Sie den Stützfuß an
der Stelle, an der 6 Löcher zu
sehen sind.
1
2

891-2. Kindersicherheit
1
HILUX_OM_OM71271M_(EM)
Sicherheitsinformationen
■Mit ISOFIX befestigte Kindersitze der Kategorie “i-Size” (ECE R129) -
Kompatibilitätstabelle
Einen “i-Size”-Kindersitz können Si e an den in der nachfolgenden Tabelle
mit “i-U” gekennzeichneten Positionen einbauen.
Die Kategorie eines Kindersitzes finden Sie in dessen Bedienungsanlei-
tung.
Modelle mit Doppelkabine
Bedeutung der Abkürzungen der obigen Tabelle:
X: Ungeeignet für i-Size-Kindersitze.
i-U: Geeignet für nach vorn oder nach hinten gerichtete i-Size-Kindersitze
der Kategorie “Universal”.
*: Wenn die Kopfstütze den Kindersitz behindert und entfernt werden kann, entfernen
Sie sie. Bringen Sie die Kopfstütze anderenfalls in die oberste Einraststellung.
Bei der Befestigung bestimmter Arten von Kindersitzen auf einem Rücksitz
kann es vorkommen, dass die neben dem Kindersitz befindlichen Sicher-
heitsgurte nicht ordnungsgemäß verw endet werden können oder in ihrer
Wirksamkeit beeinträchtigt werden. Stellen Sie sicher, dass der Sicherheits-
gurt korrekt über Ihre Schulter verläuft und tief auf den Hüften anliegt. Ist dies
nicht der Fall oder wird der Gurt durch den Kindersitz behindert, setzen Sie
sich auf einen anderen Sitz. Anderenfalls kann es zu tödlichen oder schwe-
ren Verletzungen kommen.
● Wenn Sie einen Kindersitz auf einem der Rücksitze anbringen, stellen Sie
den Vordersitz so ein, dass er das Kind und den Kindersitz nicht behindert.
Sitzposition
Vo rd e rs i tzRücksitz
BeifahrersitzAußenMitte
i-Size-
KindersitzeXi-U*X

901-2. Kindersicherheit
HILUX_OM_OM71271M_(EM)

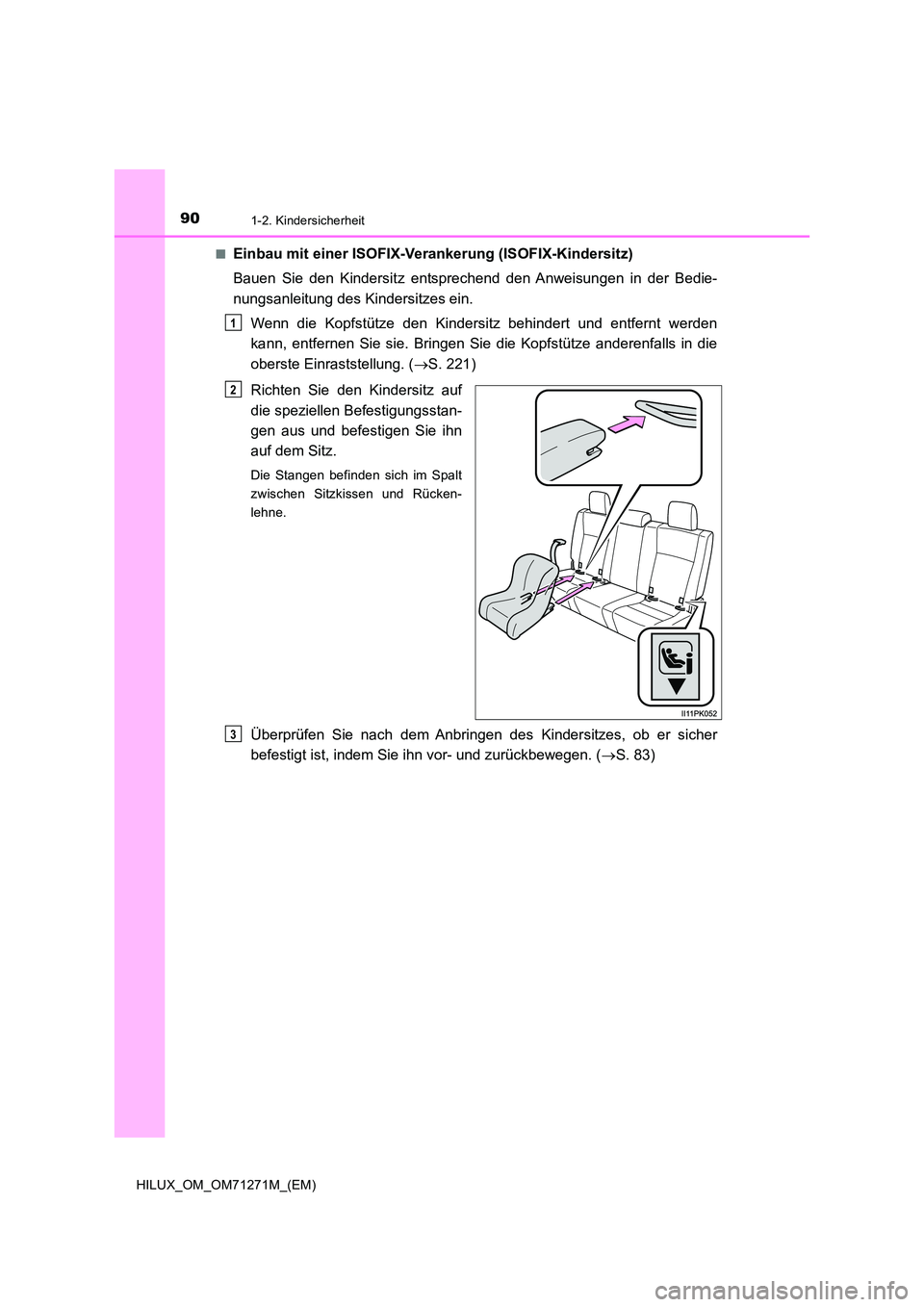

■Einbau mit einer ISOFIX-Verankerung (ISOFIX-Kindersitz)
Bauen Sie den Kindersitz entsprechend den Anweisungen in der Bedie-
nungsanleitung des Kindersitzes ein.
Wenn die Kopfstütze den Kindersitz behindert und entfernt werden
kann, entfernen Sie sie. Bringen Sie die Kopfstütze anderenfalls in die
oberste Einraststellung. ( S. 221)
Richten Sie den Kindersitz auf
die speziellen Befestigungsstan-
gen aus und befestigen Sie ihn
auf dem Sitz.
Die Stangen befinden sich im Spalt
zwischen Sitzkissen und Rücken-
lehne.
Überprüfen Sie nach dem Anbringen des Kindersitzes, ob er sicher
befestigt ist, indem Sie ihn vor- und zurückbewegen. ( S. 83)
1
2
3
