TOYOTA HILUX 2019 Brugsanvisning (in Danish)

5717-3. Gør det selv-vedligeholdelse
Hilux OM0K375DK
7
Vedligeholdelse og pleje

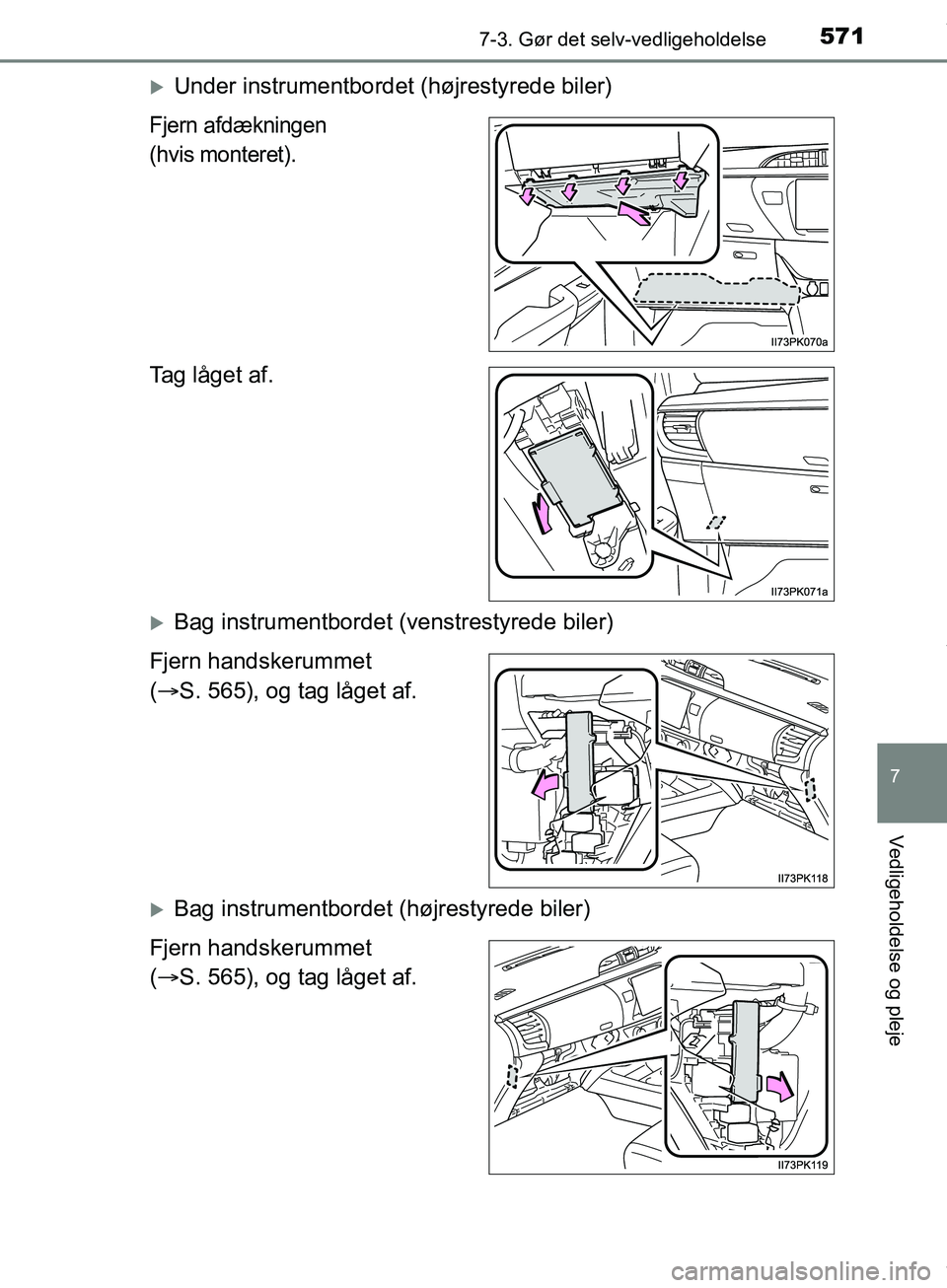

Under instrumentbordet (højrestyrede biler)
Fjern afdækningen
(hvis monteret).
Tag låget af.
Bag instrumentbordet (venstrestyrede biler)
Fjern handskerummet
(  S. 565), og tag låget af.
Bag instrumentbordet (højrestyrede biler)
Fjern handskerummet
(  S. 565), og tag låget af.
OM0K375DK.book Page 571 Monday, June 11, 2018 3:23 PM

5727-3. Gør det selv-vedligeholdelse
Hilux OM0K375DK

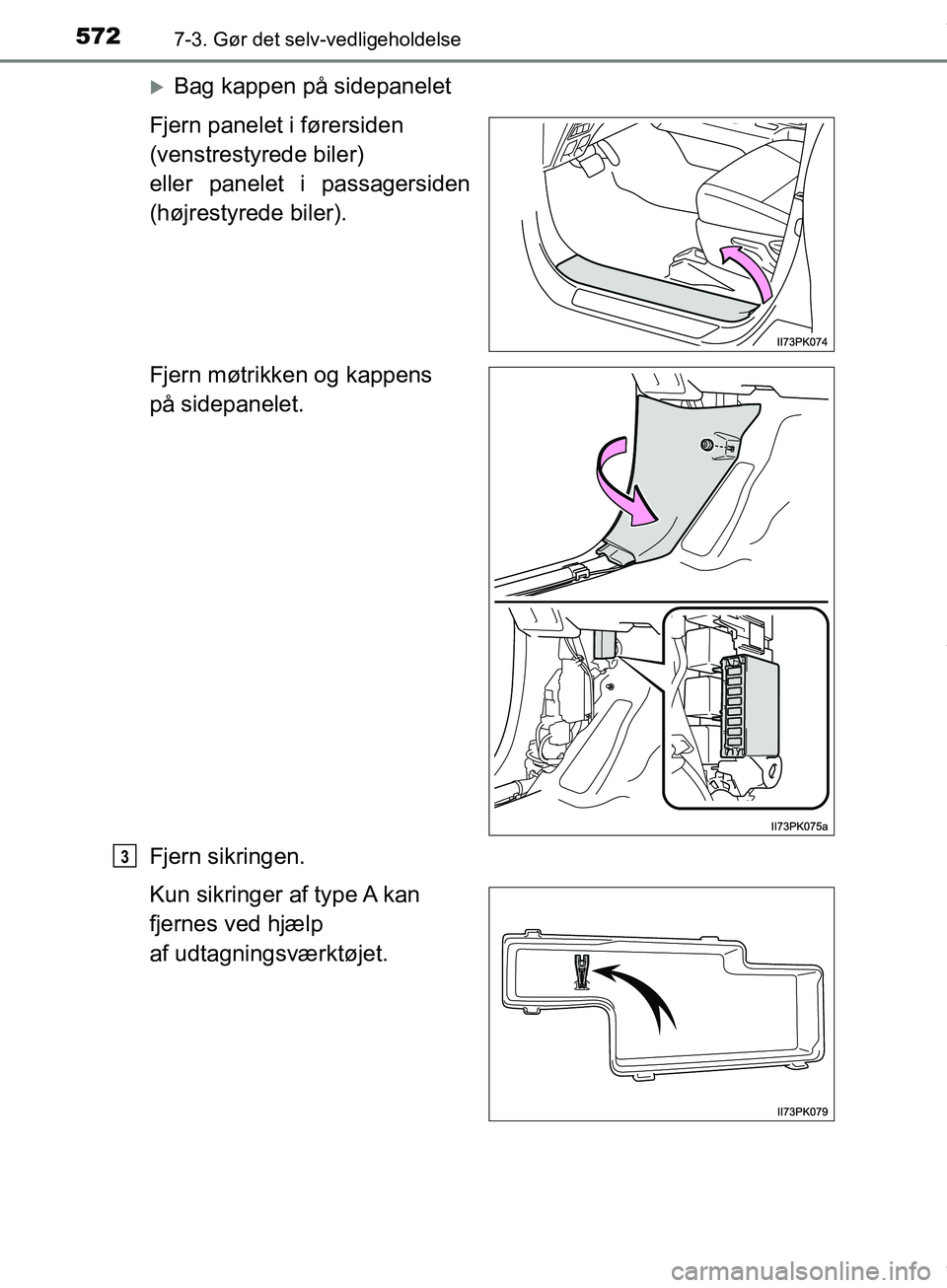

Bag kappen på sidepanelet
Fjern panelet i førersiden
(venstrestyrede biler)
eller panelet i passagersiden
(højrestyrede biler).
Fjern møtrikken og kappens
på sidepanelet.
Fjern sikringen.
Kun sikringer af type A kan
fjernes ved hjælp
af udtagningsværktøjet.
3
OM0K375DK.book Page 572 Monday, June 11, 2018 3:23 PM

5737-3. Gør det selv-vedligeholdelse
Hilux OM0K375DK
7
Vedligeholdelse og pleje
Kontrollér, om sikringen er sprunget.Normal sikring
Sprunget sikring
Type A, B, C og D:
Udskift den sprungne sikring med en ny sikring med korrekt
amperetal. Amperetallet er angivet på låget til sikringsboksen.
Type E:
Kontakt en autoriseret Toyota-forhandler/-reparatør eller andre
kvalificerede fagfolk.
4
1
2
Ty p e AType B
Ty p e CType D
Ty p e E
OM0K375DK.book Page 573 Monday, June 11, 2018 3:23 PM

5747-3. Gør det selv-vedligeholdelse
Hilux OM0K375DK

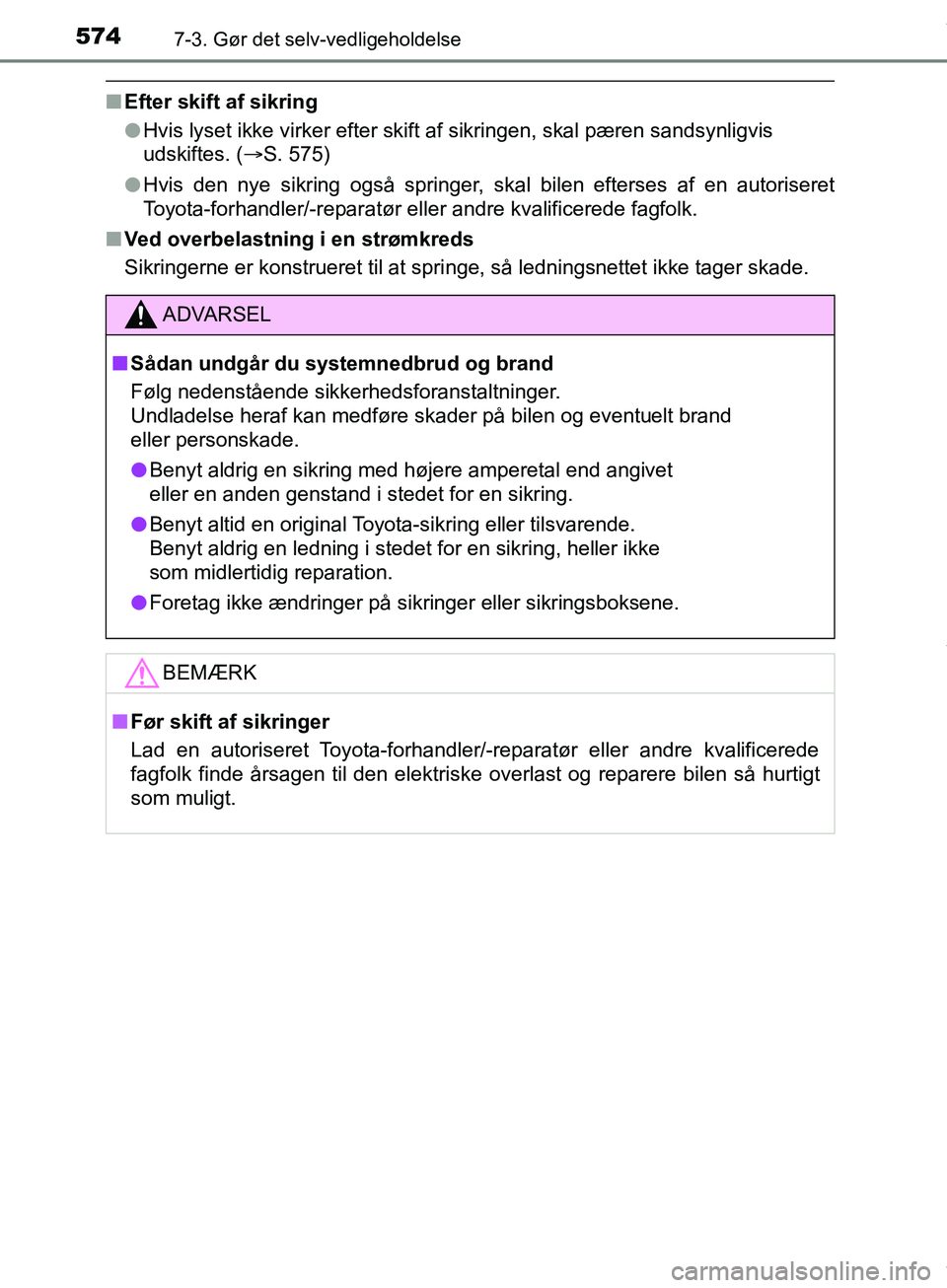

nEfter skift af sikring
lHvis lyset ikke virker efter skift af sikringen, skal pæren sandsynligvis
udskiftes. ( S. 575)
l Hvis den nye sikring også springer, skal bilen efterses af en autoriseret
Toyota-forhandler/-reparatør eller andre kvalificerede fagfolk.
n Ved overbelastning i en strømkreds
Sikringerne er konstrueret til at springe, så ledningsnettet ikke tager skade.
ADVARSEL
n Sådan undgår du systemnedbrud og brand
Følg nedenstående sikkerhedsforanstaltninger.
Undladelse heraf kan medføre skader på bilen og eventuelt brand
eller personskade.
l Benyt aldrig en sikring med højere amperetal end angivet
eller en anden genstand i stedet for en sikring.
l Benyt altid en original Toyota-sikring eller tilsvarende.
Benyt aldrig en ledning i stedet for en sikring, heller ikke
som midlertidig reparation.
l Foretag ikke ændringer på sikringer eller sikringsboksene.
BEMÆRK
n Før skift af sikringer
Lad en autoriseret Toyota-forhandler/-reparatør eller andre kvalificerede
fagfolk finde årsagen til den elektriske overlast og reparere bilen så hurtigt
som muligt.
OM0K375DK.book Page 574 Monday, June 11, 2018 3:23 PM

5757-3. Gør det selv-vedligeholdelse
Hilux OM0K375DK
7
Vedligeholdelse og pleje

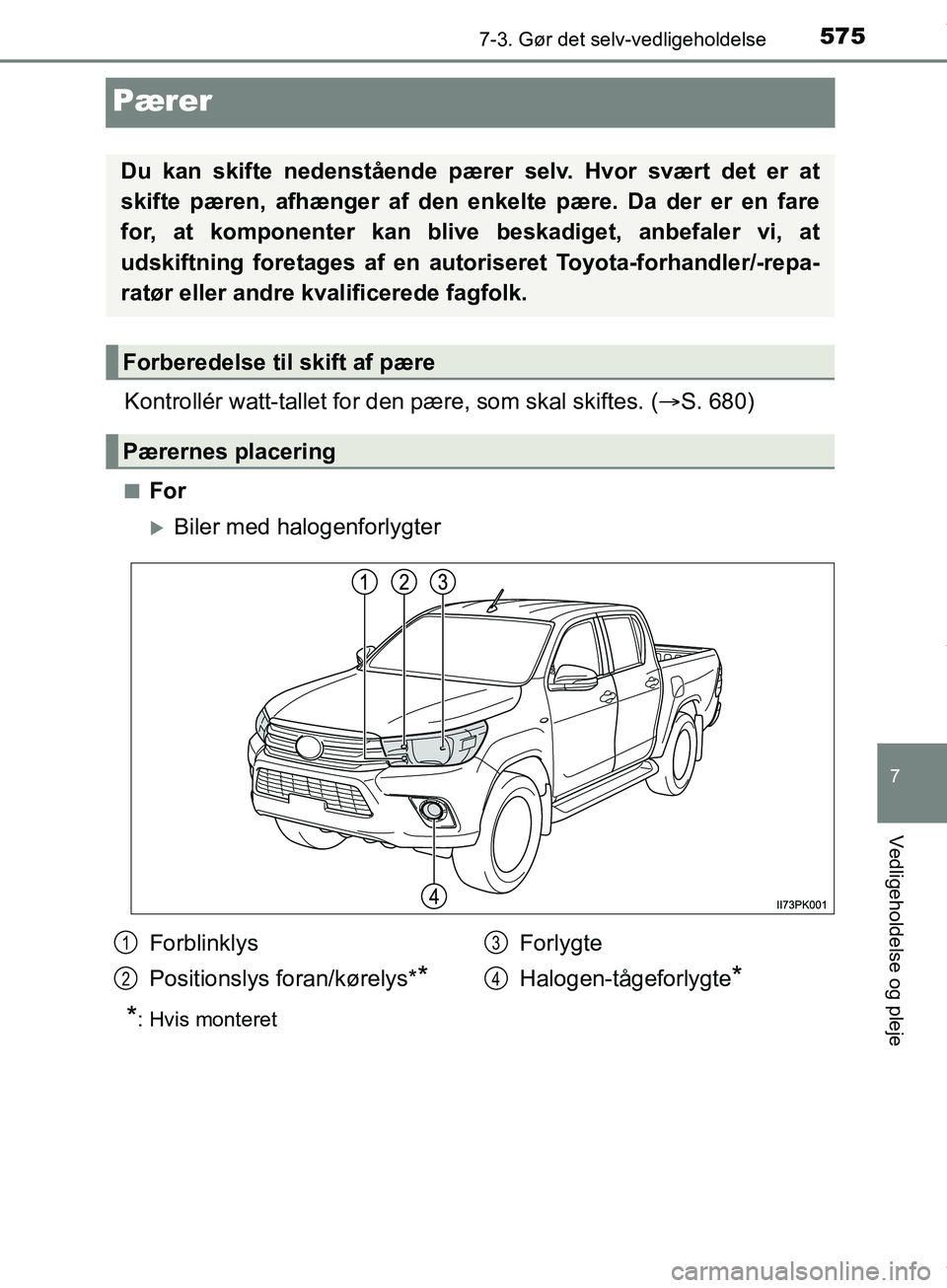

Pærer
Kontrollér watt-tallet for den pære, som skal skiftes. (S. 680)
nFor
Biler med halogenforlygter
*: Hvis monteret
Du kan skifte nedenstående pære r selv. Hvor svært det er at
skifte pæren, afhænger af den enkelte pære. Da der er en fare
for, at komponenter kan blive beskadiget, anbefaler vi, at
udskiftning foretages af en autoriseret Toyota-forhandler/-repa-
ratør eller andre kvalificerede fagfolk.
Forberedelse til skift af pære
Pærernes placering
Forblinklys
Positionslys foran/kørelys*
*
Forlygte
Halogen-tågeforlygte
*
1
2
3
4
OM0K375DK.book Page 575 Monday, June 11, 2018 3:23 PM

5767-3. Gør det selv-vedligeholdelse
Hilux OM0K375DK

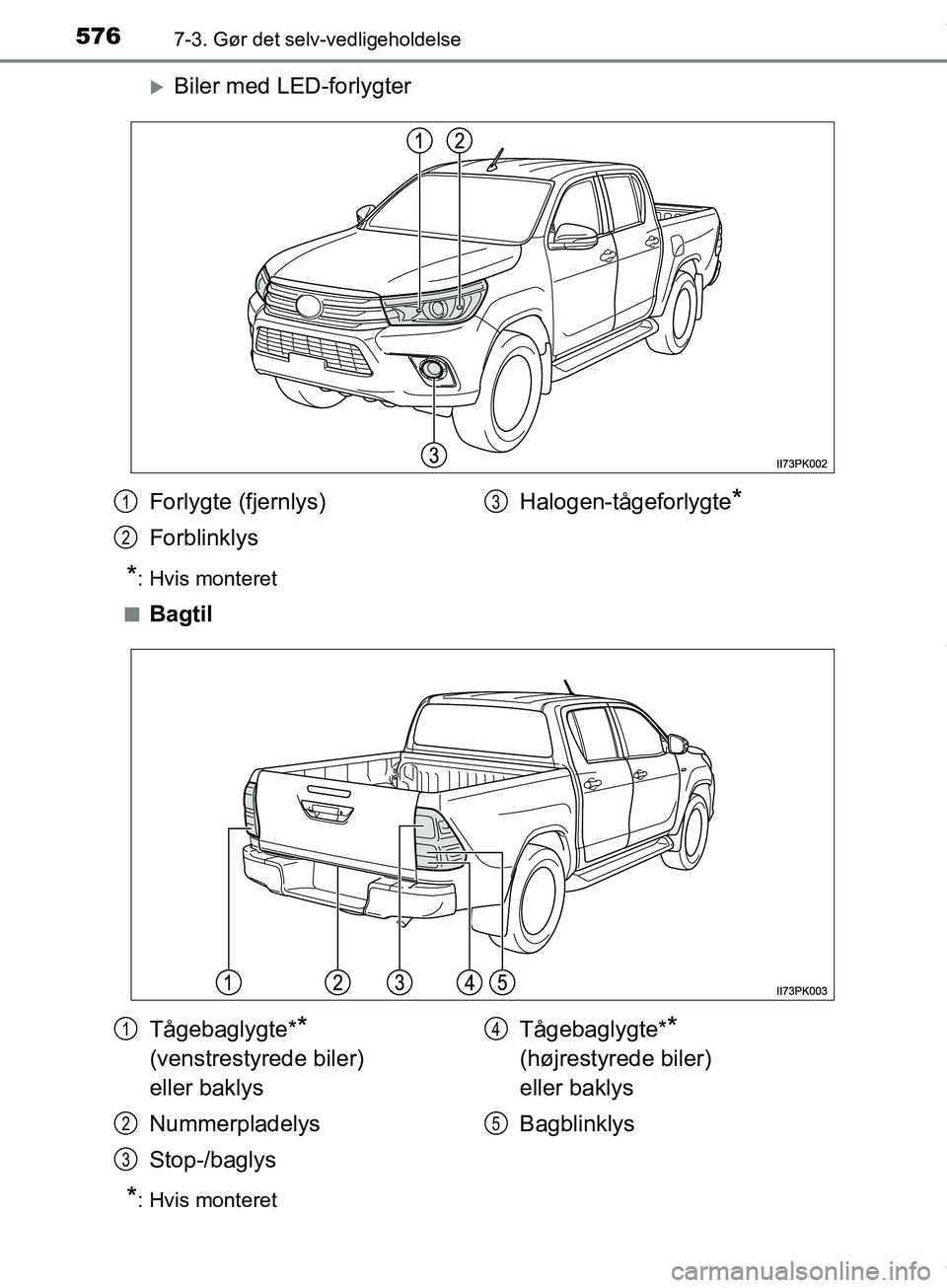

Biler med LED-forlygter
*: Hvis monteret
n
Bagtil
*: Hvis monteret
Forlygte (fjernlys)
Forblinklys Halogen-tågeforlygte*1
2
3
Tågebaglygte**
(venstrestyrede biler)
eller baklys
Nummerpladelys
Stop-/baglys Tågebaglygte**
(højrestyrede biler)
eller baklys
Bagblinklys
1
2
3
4
5
OM0K375DK.book Page 576 Monday, June 11, 2018 3:23 PM

5777-3. Gør det selv-vedligeholdelse
Hilux OM0K375DK
7
Vedligeholdelse og pleje

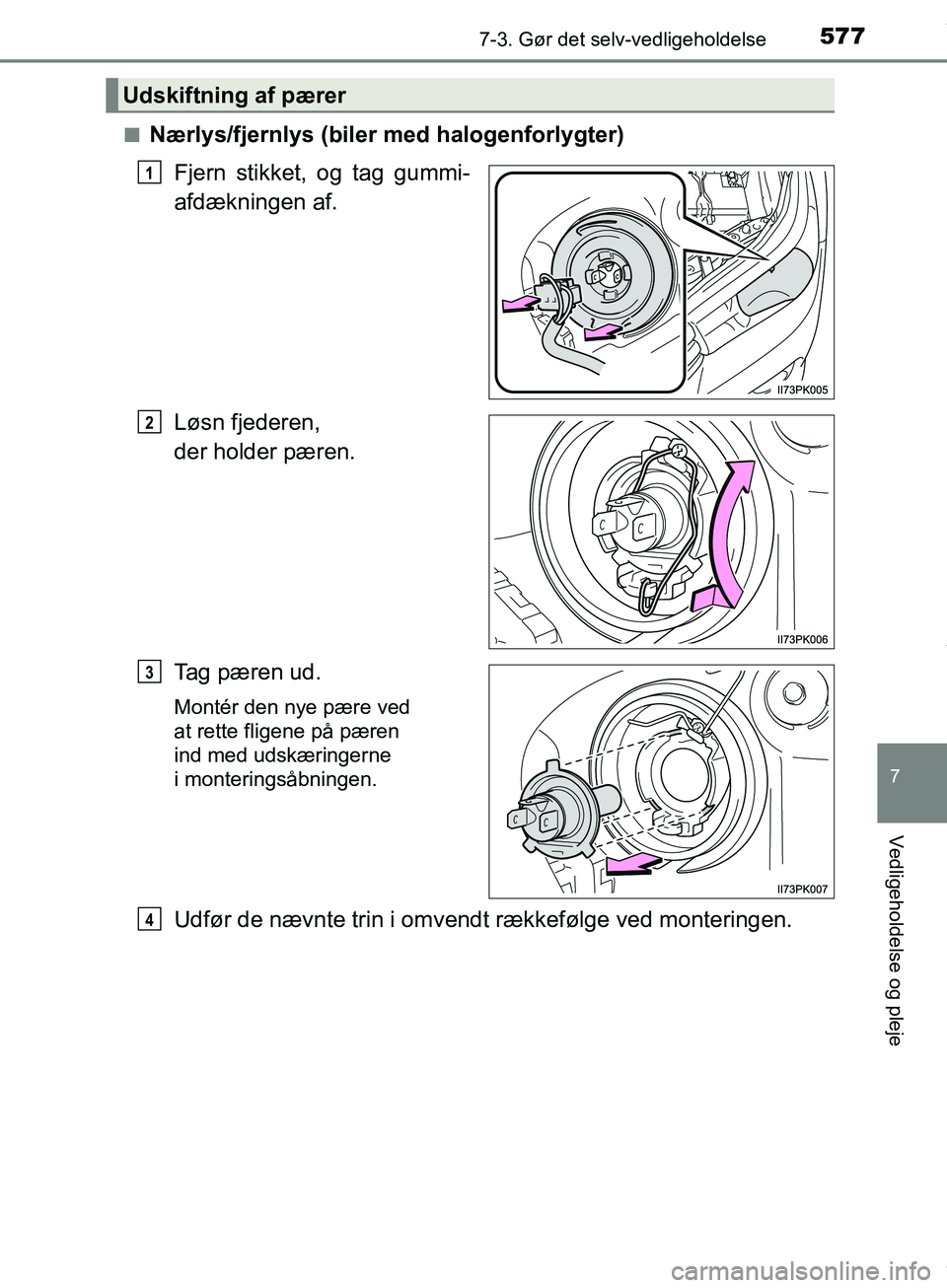

nNærlys/fjernlys (biler med halogenforlygter)Fjern stikket, og tag gummi-
afdækningen af.
Løsn fjederen,
der holder pæren.
Tag pæren ud.
Montér den nye pære ved
at rette fligene på pæren
ind med udskæringerne
i monteringsåbningen.
Udfør de nævnte trin i omvendt rækkefølge ved monteringen.
Udskiftning af pærer
1
2
3
4
OM0K375DK.book Page 577 Monday, June 11, 2018 3:23 PM

5787-3. Gør det selv-vedligeholdelse
Hilux OM0K375DKn
Fjernlys (biler med LED-forlygter)
Træk stikket ud, mens
du trykker ned på udløseren.
Drej pæresoklen mod uret.
Udskift pæren,
og sæt pæresoklen i.
Ret de 3 flige på pæren
ind efter monteringsåbningen,
og sæt den i.
Drej pæresoklen,
så den sidder sikkert.
1
2
3
4
OM0K375DK.book Page 578 Monday, June 11, 2018 3:23 PM

5797-3. Gør det selv-vedligeholdelse
Hilux OM0K375DK
7
Vedligeholdelse og pleje

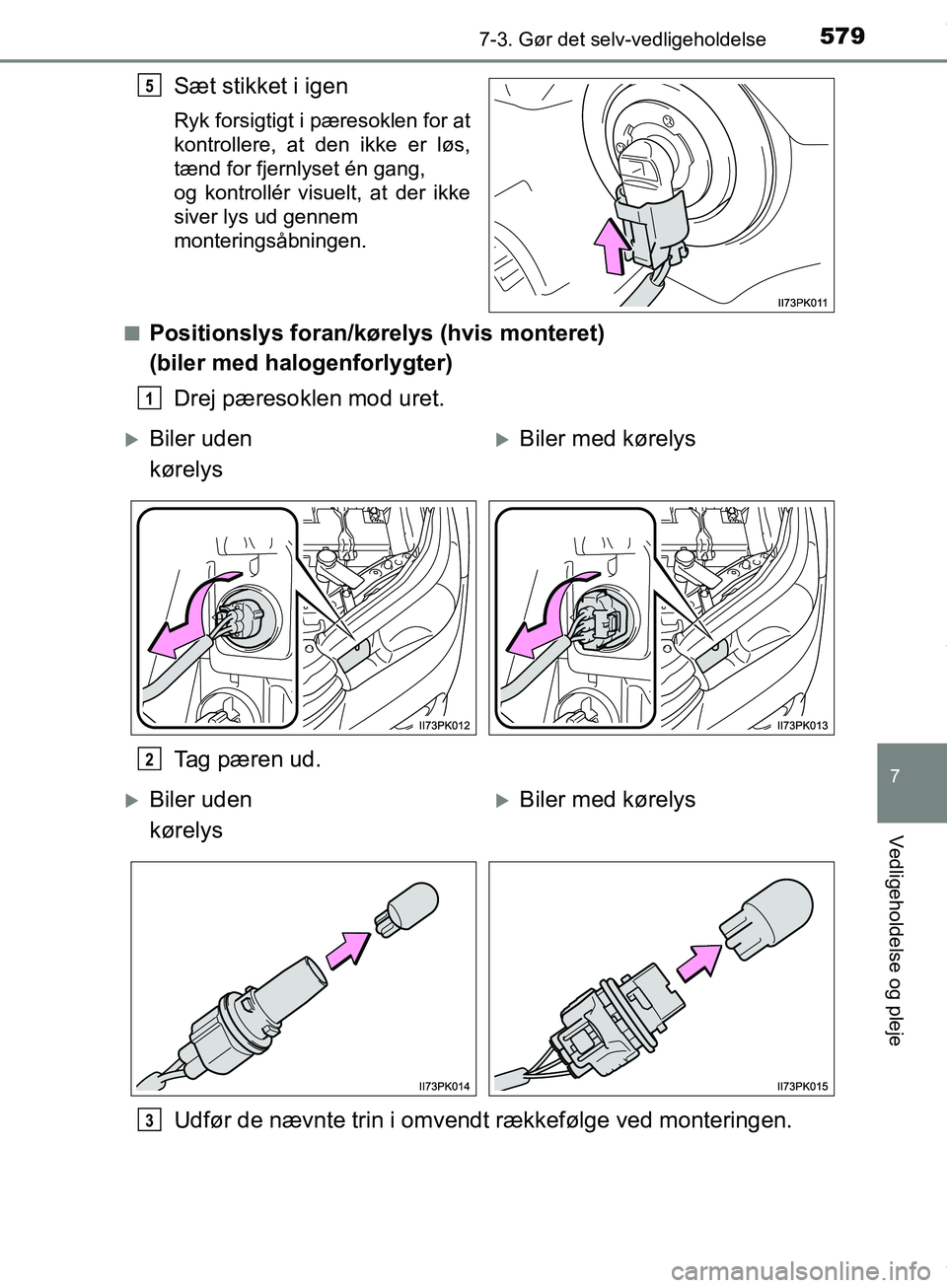

Sæt stikket i igen
Ryk forsigtigt i pæresoklen for at
kontrollere, at den ikke er løs,
tænd for fjernlyset én gang,
og kontrollér visuelt, at der ikke
siver lys ud gennem
monteringsåbningen.
n
Positionslys foran/kørelys (hvis monteret)
(biler med halogenforlygter) Drej pæresoklen mod uret.
Tag pæren ud.
Udfør de nævnte trin i omvendt rækkefølge ved monteringen.
5
1
Biler uden
kørelysBiler med kørelys
2
Biler uden
kørelysBiler med kørelys
3
OM0K375DK.book Page 579 Monday, June 11, 2018 3:23 PM

5807-3. Gør det selv-vedligeholdelse
Hilux OM0K375DKn
Indikatorer for blinklys for
Biler med halogenforlygter
Drej pæresoklen mod uret.
Tag pæren ud.
Udfør de nævnte trin i omvendt rækkefølge ved monteringen.
1
2
3
