5318-2. Åtgärder i en akut situation
HILUX_OM_OM0K375SE
8
Om problem uppstår
Lossa muttrarna något (ett
varv).
Sätt ihop domkraften. (sid. 529)
Placera domkraften på exakt rätt ställe enligt bilden.
Fram
Under tvärbalken
Ty p C
3
4
5
HILUX_OM_OM0K375SE.book Page 531 Monday, June 18, 2018 11:06 AM

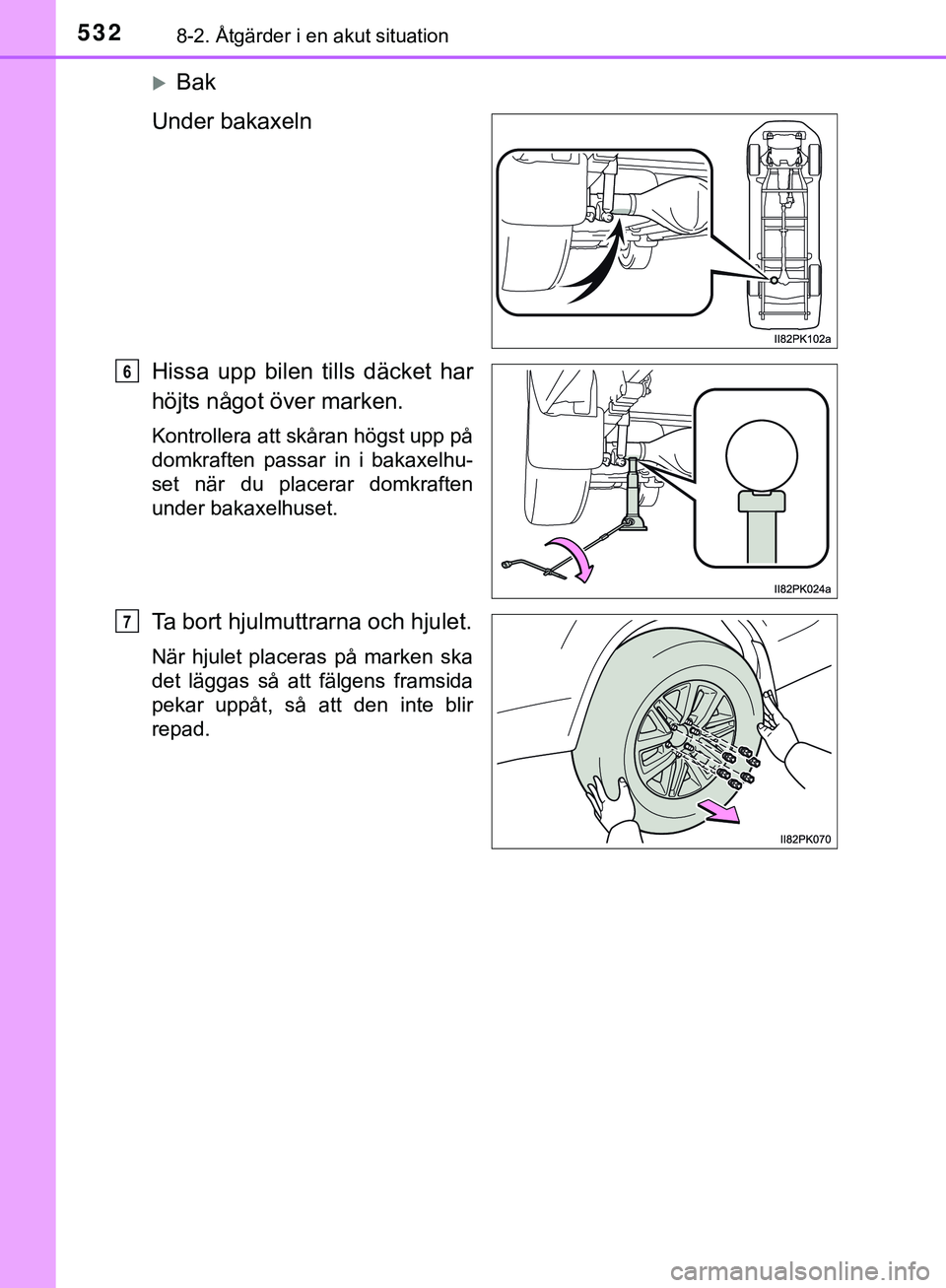

5328-2. Åtgärder i en akut situation
HILUX_OM_OM0K375SE
Bak
Under bakaxeln
Hissa upp bilen tills däcket har
höjts något över marken.
Kontrollera att skåran högst upp på
domkraften passar in i bakaxelhu-
set när du placerar domkraften
under bakaxelhuset.
Ta bort hjulmuttrarna och hjulet.
När hjulet placeras på marken ska
det läggas så att fälgens framsida
pekar uppåt, så att den inte blir
repad.
6
7
HILUX_OM_OM0K375SE.book Page 532 Monday, June 18, 2018 11:06 AM

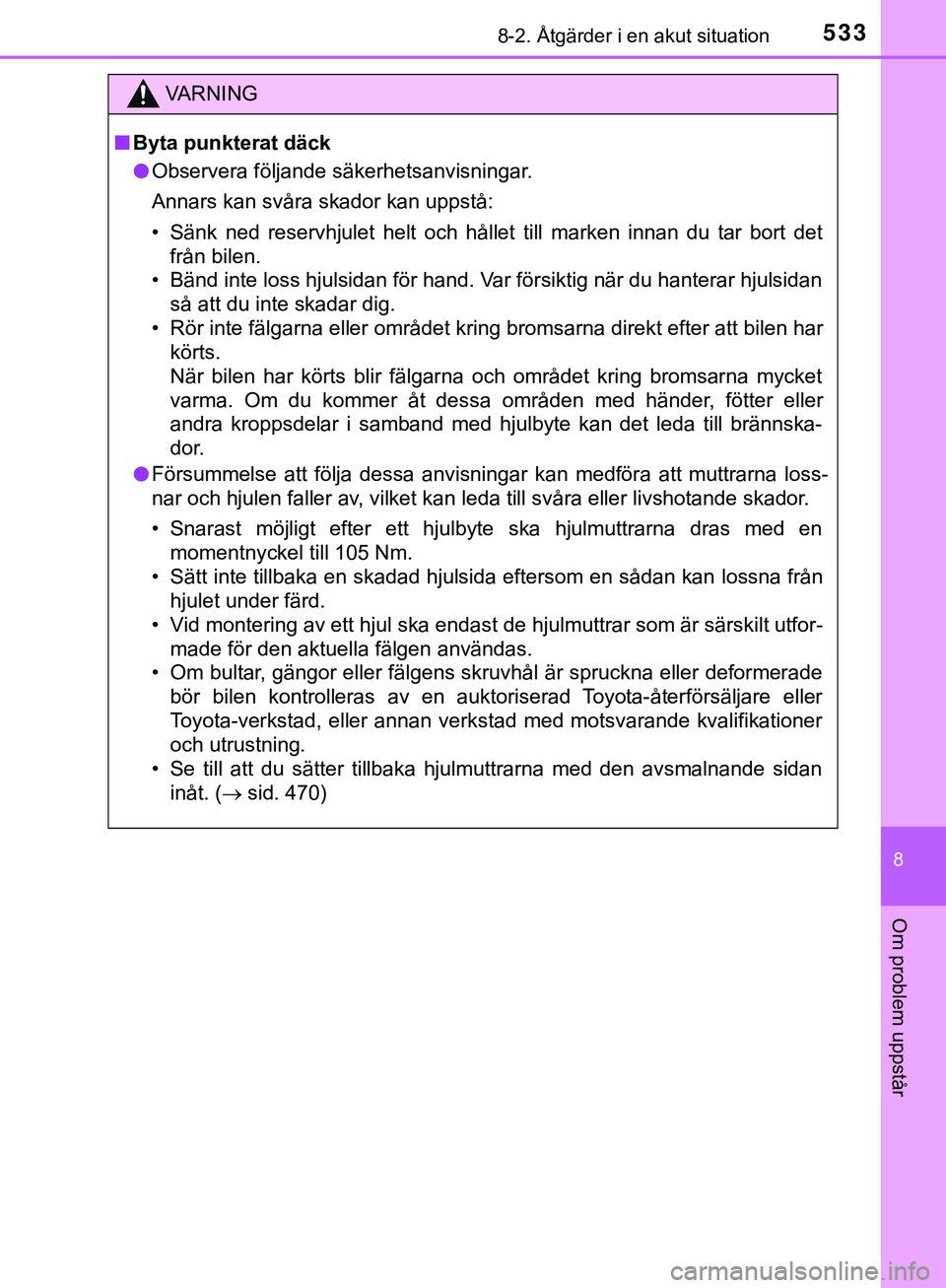

5338-2. Åtgärder i en akut situation
HILUX_OM_OM0K375SE
8
Om problem uppstår
VARNING
n Byta punkterat däck
l Observera följande säkerhetsanvisningar.
Annars kan svåra skador kan uppstå:
• Sänk ned reservhjulet helt och hållet till marken innan du tar bort det
från bilen.
• Bänd inte loss hjulsidan för hand. Var försiktig när du hanterar hjulsidan så att du inte skadar dig.
• Rör inte fälgarna eller området kring bromsarna direkt efter att bilen har körts.
När bilen har körts blir fälgarna och området kring bromsarna mycket
varma. Om du kommer åt dessa områden med händer, fötter eller
andra kroppsdelar i samband med hjulbyte kan det leda till brännska-
dor.
l Försummelse att följa dessa anvisningar kan medföra att muttrarna loss-
nar och hjulen faller av, vilket kan leda till svåra eller livshotande skador.
• Snarast möjligt efter ett hjulbyte ska hjulmuttrarna dras med en
momentnyckel till 105 Nm.
• Sätt inte tillbaka en skadad hjulsida eftersom en sådan kan lossna från hjulet under färd.
• Vid montering av ett hjul ska endast de hjulmuttrar som är särskilt utfor-
made för den aktuella fälgen användas.
• Om bultar, gängor eller fälgens skruvhål är spruckna eller deformerade bör bilen kontrolleras av en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer
och utrustning.
• Se till att du sätter tillbaka hjulmuttrarna med den avsmalnande sidan inåt. ( sid. 470)
HILUX_OM_OM0K375SE.book Page 533 Monday, June 18, 2018 11:06 AM

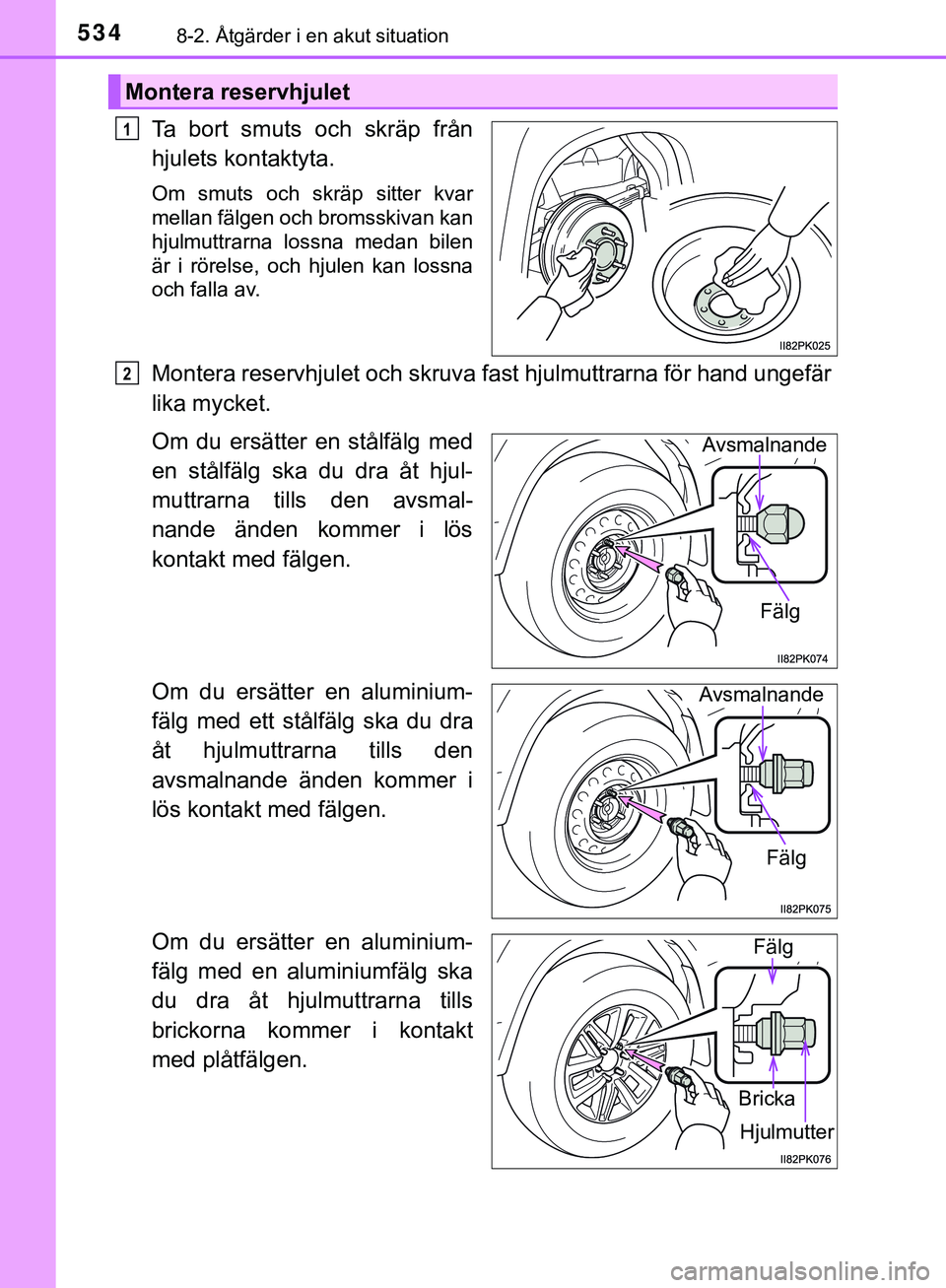

5348-2. Åtgärder i en akut situation
HILUX_OM_OM0K375SE
Ta bort smuts och skräp från
hjulets kontaktyta.
Om smuts och skräp sitter kvar
mellan fälgen och bromsskivan kan
hjulmuttrarna lossna medan bilen
är i rörelse, och hjulen kan lossna
och falla av.
Montera reservhjulet och skruva fast hjulmuttrarna för hand ungefär
lika mycket.
Om du ersätter en stålfälg med
en stålfälg ska du dra åt hjul-
muttrarna tills den avsmal-
nande änden kommer i lös
kontakt med fälgen.
Om du ersätter en aluminium-
fälg med ett stålfälg ska du dra
åt hjulmuttrarna tills den
avsmalnande änden kommer i
lös kontakt med fälgen.
Om du ersätter en aluminium-
fälg med en aluminiumfälg ska
du dra åt hjulmuttrarna tills
brickorna kommer i kontakt
med plåtfälgen.
Montera reservhjulet
1
2
Fälg
Avsmalnande
Avsmalnande
Fälg
Bricka
Hjulmutter
Fälg
HILUX_OM_OM0K375SE.book Page 534 Monday, June 18, 2018 11:06 AM

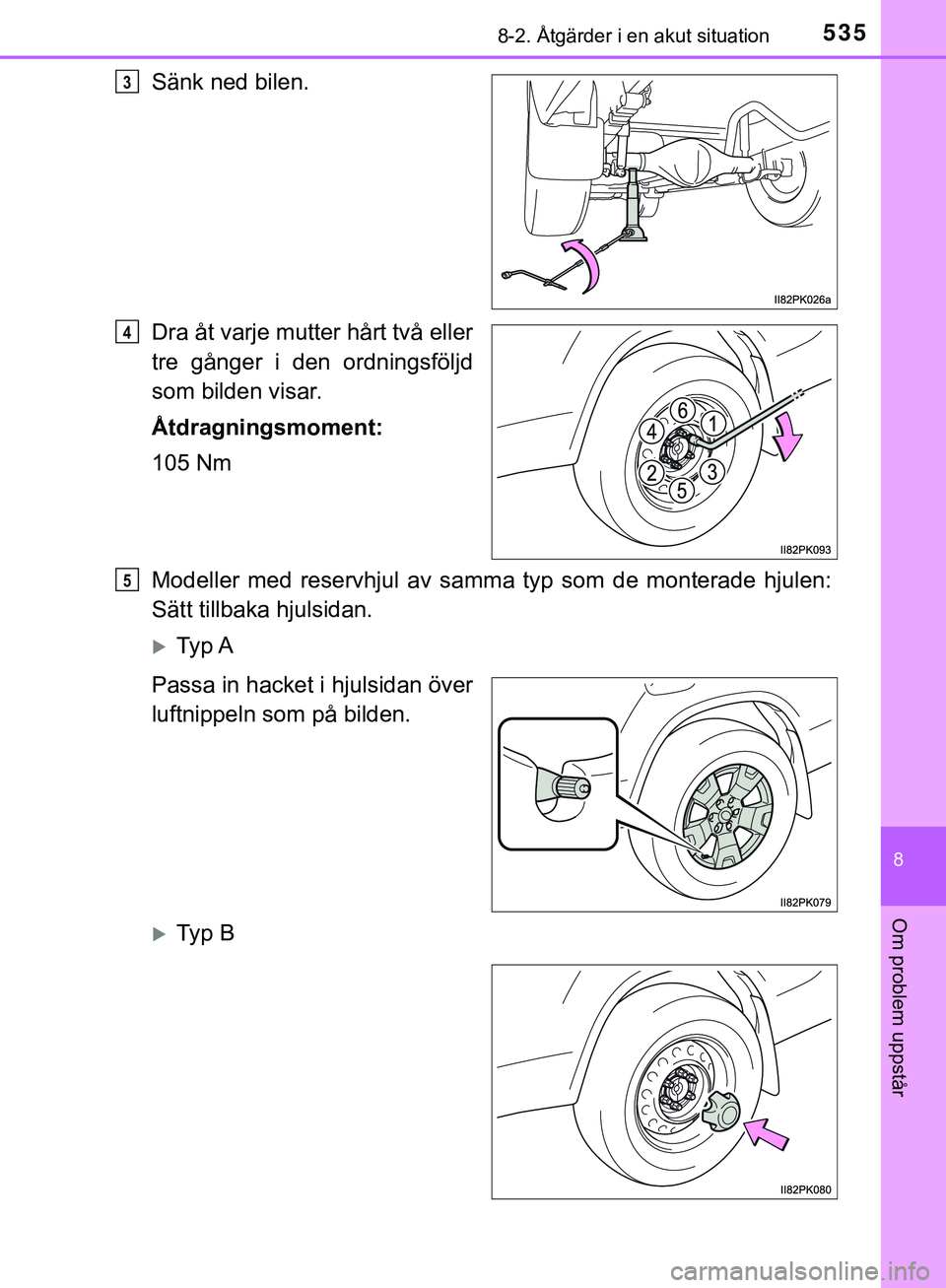

5358-2. Åtgärder i en akut situation
HILUX_OM_OM0K375SE
8
Om problem uppstår
Sänk ned bilen.
Dra åt varje mutter hårt två eller
tre gånger i den ordningsföljd
som bilden visar.
Åtdragningsmoment:
105 Nm
Modeller med reservhjul av samma typ som de monterade hjulen:
Sätt tillbaka hjulsidan.
Ty p A
Passa in hacket i hjulsidan över
luftnippeln som på bilden.
Ty p B
3
4
5
HILUX_OM_OM0K375SE.book Page 535 Monday, June 18, 2018 11:06 AM

5368-2. Åtgärder i en akut situation
HILUX_OM_OM0K375SE
Ty p C
Lägg tillbaka hjulet med luftnip-
peln uppåt och montera fästet,
sätt in haken i uttaget för muttern.
Vrid domkraftsveven medurs för
att dra åt kedjan.
Kontrollera sedan att haken är i
uttaget för muttern och att fästet är
centrerat i hjulnavet.
Fäste
Hake
VARNING
n Förvaring av det punkterade hjulet
Om nedanstående steg om förvaring av däcket inte följs kan däckhållaren
skadas och däcket trasas sönder vilket kan leda till svåra eller livshotande
skador.
Lägg tillbaka det punkterade hj ulet, domkraft och alla verktyg
fel
rätt
1
1
2
HILUX_OM_OM0K375SE.book Page 536 Monday, June 18, 2018 11:06 AM

5378-2. Åtgärder i en akut situation
HILUX_OM_OM0K375SE
8
Om problem uppstår
Lyft upp hjulet.
Medan hjulet lyfts upp, sätt fast det
och se till att det går rakt upp utan
att fastna i någon omgivande del
så att det inte kan flyga framåt vid
en hård inbromsning eller plötslig
olycka.
När hjulet har hissats upp halvvägs
bör du kontrollera att den häng-
ande kedjan kan föras genom hålet
i hjulet för säker förvaring.
Åtdragningsmoment:
37,0 Nm
Bekräfta att däcket inte sitter
löst efter åtdragningen:Tryck på däcket och dra i det
Försök att vrida det
Gör en visuell kontroll för att se till
att hjulet inte hänger på omgivande
delar.
Upprepa steg och steg om det sitter löst eller är felaktigt monterat.
Upprepa steg när helst hjulet sänks ned eller rubbas.
Tryck in förlängningen på
vevänden och ta isär vevänden,
förlängningarna och hjulmutter-
nyckeln.
Stoppa undan verktygen och domkraften på säkert sätt.
2
3
1
2
23
43
5
6
HILUX_OM_OM0K375SE.book Page 537 Monday, June 18, 2018 11:06 AM

5388-2. Åtgärder i en akut situation
HILUX_OM_OM0K375SE
VARNING
n När du har använt verktygen och domkraften
Innan du kör iväg, kontrollera att alla verktyg, domkraften och varningstri-
angeln ligger säkert på sina platser i bilen så att de inte kan ställa till skador
vid en eventuell kollision eller hård inbromsning.
OBSERVERA
nFörvaring av punkterat hjul
Kontrollera att inget föremål har fastnat mellan däcket och bil\
ens under-
rede.
n Vid montering av handtaget på domkraften
För in den fyrkantiga delen på säkert sätt tills du hör ett klickljud. Annars
kan handtaget lossna under arbetet och skada lacken eller karossen.
HILUX_OM_OM0K375SE.book Page 538 Monday, June 18, 2018 11:06 AM

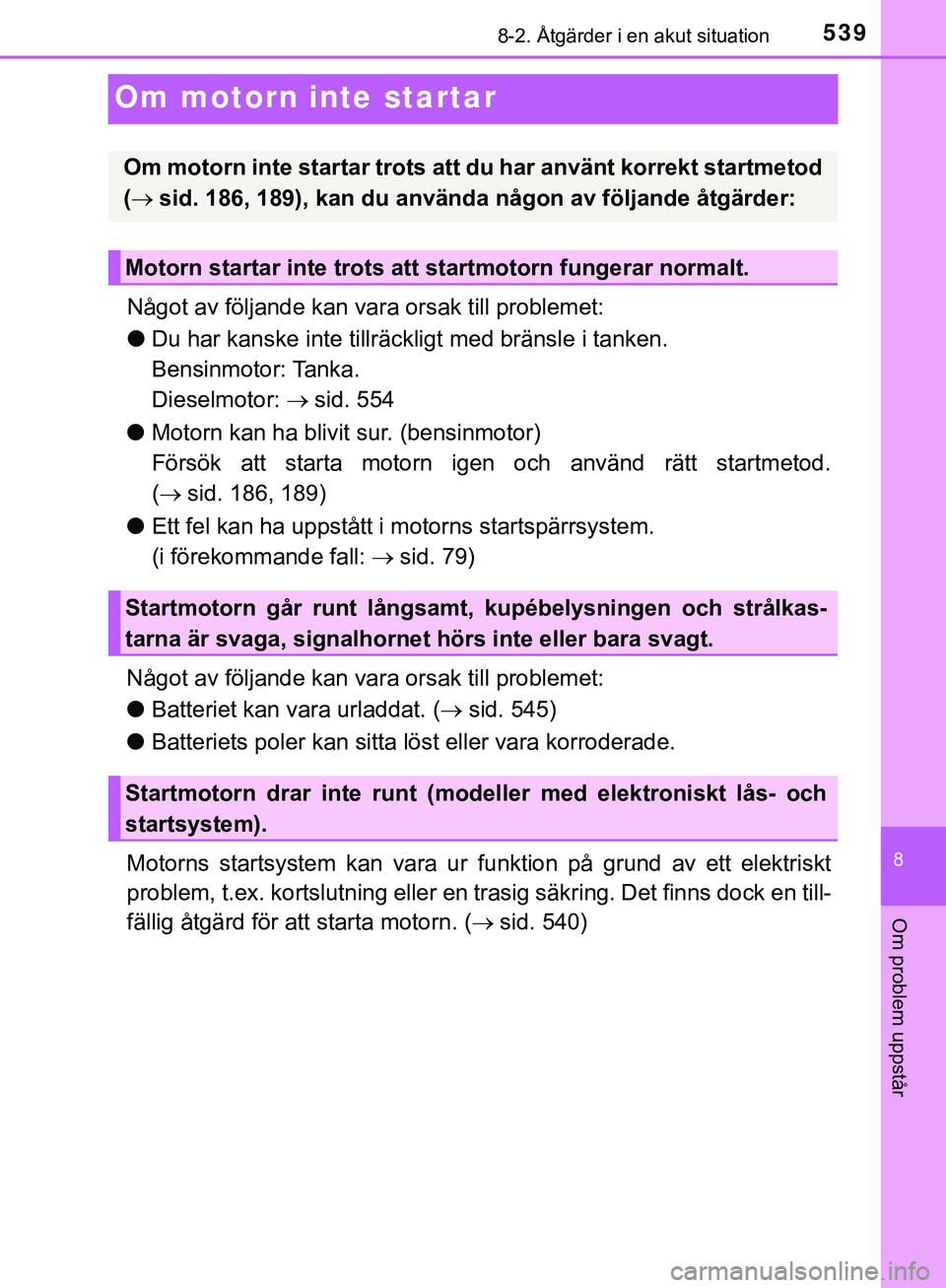

5398-2. Åtgärder i en akut situation
HILUX_OM_OM0K375SE
8
Om problem uppstår
Om motorn inte startar
Något av följande kan vara orsak till problemet:
l Du har kanske inte tillräckligt med bränsle i tanken.
Bensinmotor: Tanka.
Dieselmotor:  sid. 554
l Motorn kan ha blivit sur. (bensinmotor)
Försök att starta motorn igen och använd rätt startmetod.
( sid. 186, 189)
l Ett fel kan ha uppstått i motorns startspärrsystem.
(i förekommande fall: sid. 79)
Något av följande kan va ra orsak till problemet:
l Batteriet kan vara urladdat. ( sid. 545)
l Batteriets poler kan sitta löst eller vara korroderade.
Motorns startsystem kan vara ur funktion på grund av ett elektriskt
problem, t.ex. kortslutning eller en trasig säkring. Det finns dock en till-
fällig åtgärd för a tt starta motorn. ( sid. 540)
Om motorn inte startar trots att du har använt korrekt startmetod
( sid. 186, 189), kan du använda någon av följande åtgärder:
Motorn startar inte trots att startmotorn fungerar normalt.
Startmotorn går runt långsamt, kupébelysningen och strålkas-
tarna är svaga, signalhornet hörs inte eller bara svagt.
Startmotorn drar inte runt (mode ller med elektroniskt lås- och
startsystem).
HILUX_OM_OM0K375SE.book Page 539 Monday, June 18, 2018 11:06 AM

5408-2. Åtgärder i en akut situation
HILUX_OM_OM0K375SE
Något av följande kan vara orsak till problemet:
l En eller båda batteripolerna kan ha lossnat.
l Batteriet kan vara urladdat. ( sid. 545)
l En funktionsstörning kan ha upps tått i rattlåssystemet. (modeller
med elektroniskt lå s- och startsystem)
Kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad eller
annan verkstad med motsvarande kvalifikationer och utrustning om felet
inte kan repareras eller om du inte vet hur reparationen ska utföras.
Om motorn inte startar kan följande metod anvä ndas som tillfällig
åtgärd att starta motorn om startknappen inte fungerar normalt.
Ansätt parkeringsbromsen.
Flytta växelspaken till P (automatväxellåda) eller N (manuell väx-
ellåda).
Tryck startknappen till radioläge.
Tryck på startknappen och håll den intryckt i 15 sekunder och
trampa samtidigt hårt ned bromspedalen och kopplingspedalen
(manuell växellåda).
Om motorn inte kan startas med hjälp av metoden ovan kan systemet
vara ur funktion. Låt en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkst ad med motsvarande kvalifikatio-
ner kontrollera bilen.
Startmotorn går inte runt, kupé belysningen och strålkastarna
tänds inte, signalhornet hörs inte.
Startfunktion i nödfall (modeller med elektroniskt lås- och start-
system)
1
2
3
4
