óWersje z ledowymi Êwiat∏ami g∏ównymi
Aby zapewniç sobie wystar-
czajàcà iloÊç miejsca, nale˝y
skr´ciç kierownic´ w prze-
ciwnà stron´ w stosunku do
wymienianej ˝arówki.
Zdemontowaç Êruby i spinki.
Usuwanie spinek
Instalowanie spinek
óTyp AóTyp B
1
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie581
7
Obs∏uga techniczna i konserwacja
31 Hilux OM0K375E 7/17/18 12:27 PM Page 581 (Black plate)

Cz´Êciowo zdemontowaç
nadkole, obróciç i wysunàç
opraw´ ˝arówki w kierunku
przeciwnym do ruchu wska-
zówek zegara.
Wyjàç ˝arówk´.
Podczas monta˝u wymienione czynnoÊci nale˝y wykonaç w od-
wrotnej kolejnoÊci.
4
3
2
5827-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
Nadkole
Zderzak
31 Hilux OM0K375E 7/17/18 12:27 PM Page 582 (Black plate)

Halogenowe przednie Êwiat∏a przeciwmgielne (w niektórych
wersjach)
Aby uzyskaç wystarczajàcà
iloÊç miejsca do pracy, nale-
˝y obróciç kierownic´ w prze-
ciwnà stron´ do tej, z której
wymieniana jest ˝arówka.
Odkr´ciç Êruby oraz usunàç
spinki mocujàce.
Usuwanie spinek
Monta˝ spinek
óTyp AóTyp B
1
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie583
7
Obs∏uga techniczna i konserwacja
31 Hilux OM0K375E 7/17/18 12:27 PM Page 583 (Black plate)

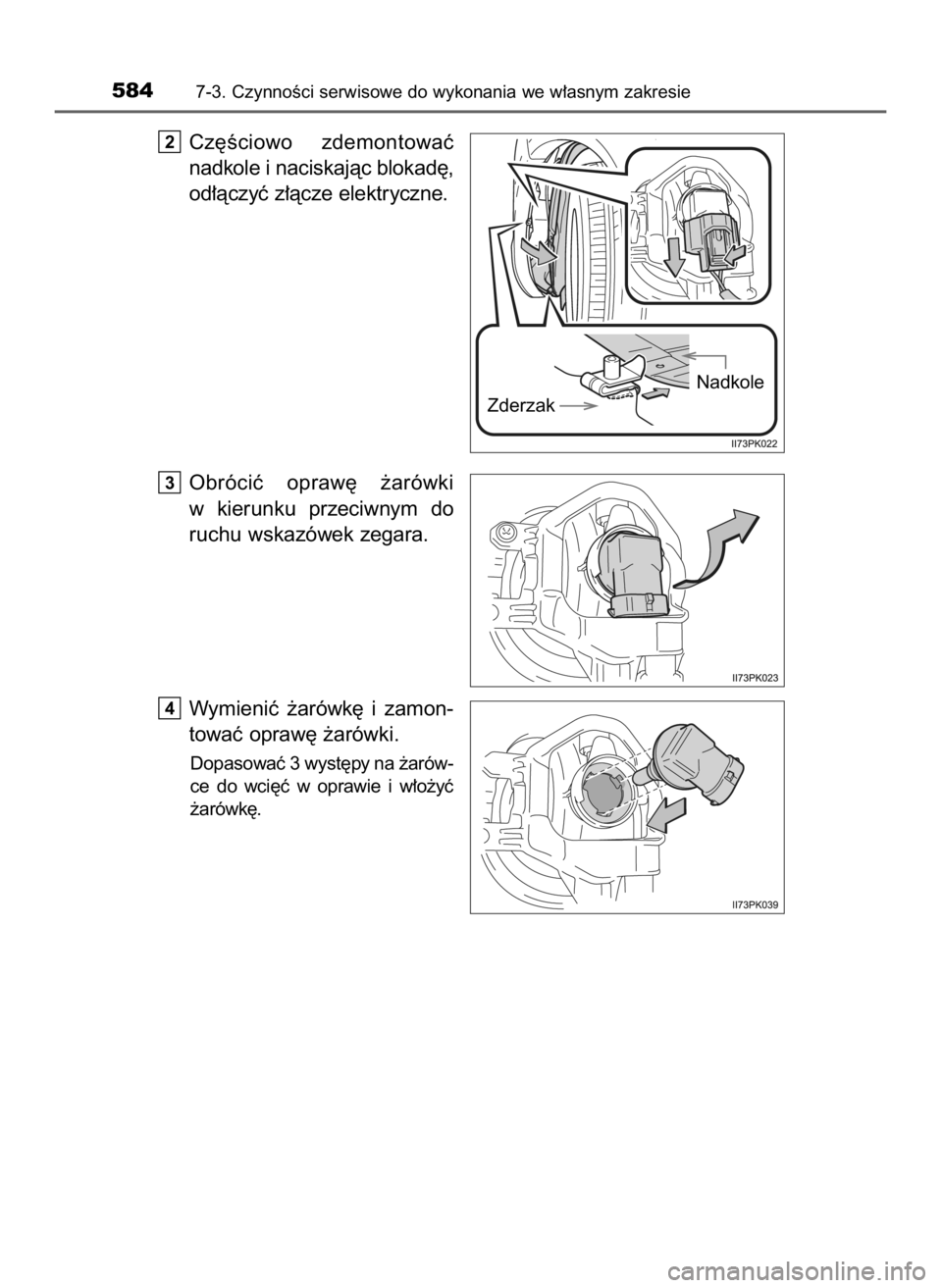

Cz´Êciowo zdemontowaç
nadkole i naciskajàc blokad´,
od∏àczyç z∏àcze elektryczne.
Obróciç opraw´ ˝arówki
w kierunku przeciwnym do
ruchu wskazówek zegara.
Wymieniç ˝arówk´ i zamon-
towaç opraw´ ˝arówki.
Dopasowaç 3 wyst´py na ˝arów-
ce do wci´ç w oprawie i w∏o˝yç
˝arówk´.
4
3
2
5847-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
Nadkole
Zderzak
31 Hilux OM0K375E 7/17/18 12:27 PM Page 584 (Black plate)

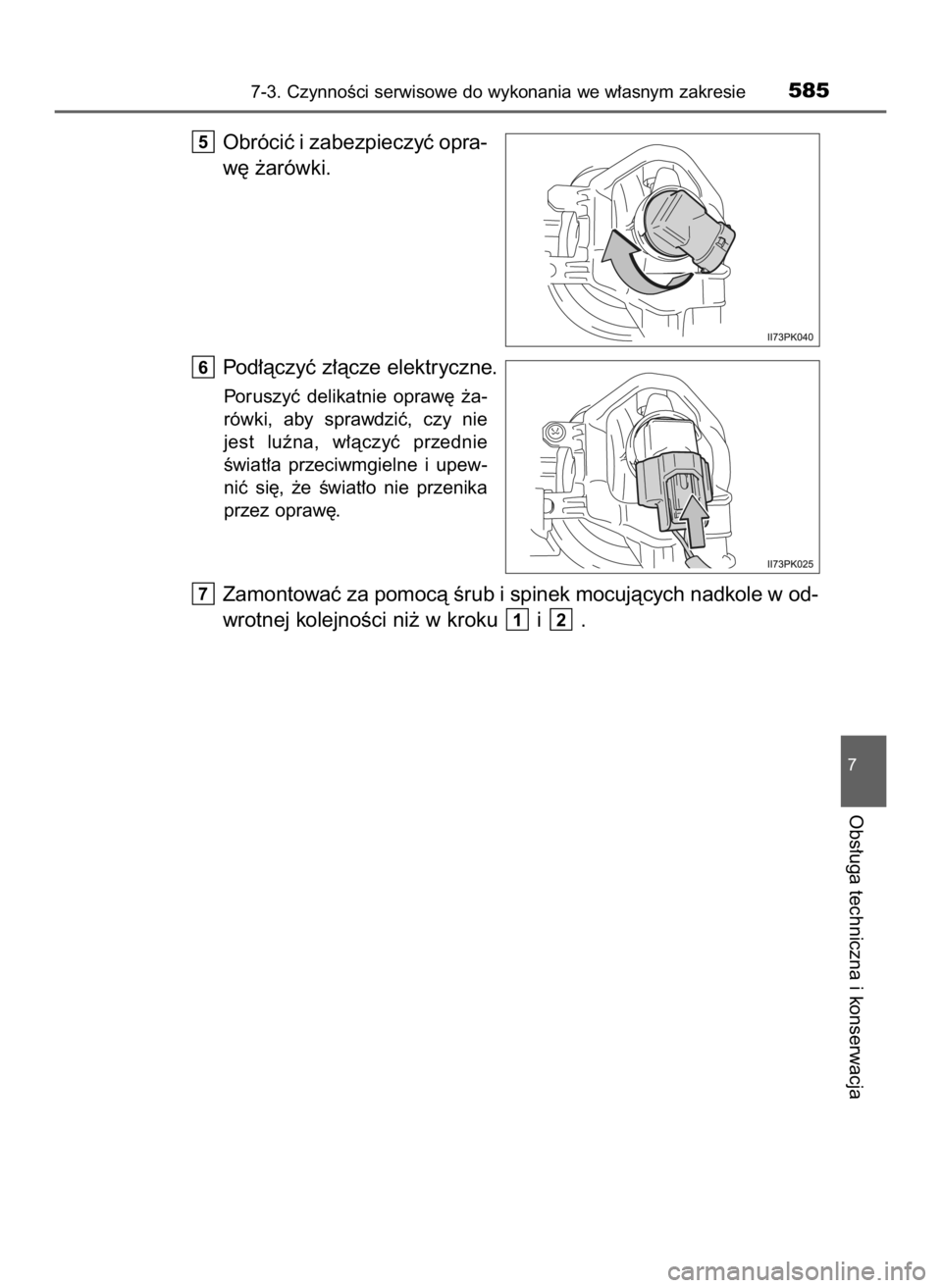

Obróciç i zabezpieczyç opra-
w´ ˝arówki.
Pod∏àczyç z∏àcze elektryczne.
Poruszyç delikatnie opraw´ ˝a-
rówki, aby sprawdziç, czy nie
jest luêna, w∏àczyç przednie
Êwiat∏a przeciwmgielne i upew-
niç si´, ˝e Êwiat∏o nie przenika
przez opraw´.
Zamontowaç za pomocà Êrub i spinek mocujàcych nadkole w od-
wrotnej kolejnoÊci ni˝ w kroku i .
21
7
6
5
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie585
7
Obs∏uga techniczna i konserwacja
31 Hilux OM0K375E 7/17/18 12:27 PM Page 585 (Black plate)

Âwiat∏a hamowania, tylne Êwiat∏a pozycyjne, tylne kierunkowska-
zy, Êwiat∏o cofania lub tylne Êwiat∏o przeciwmgielne (w niektórych
wersjach)

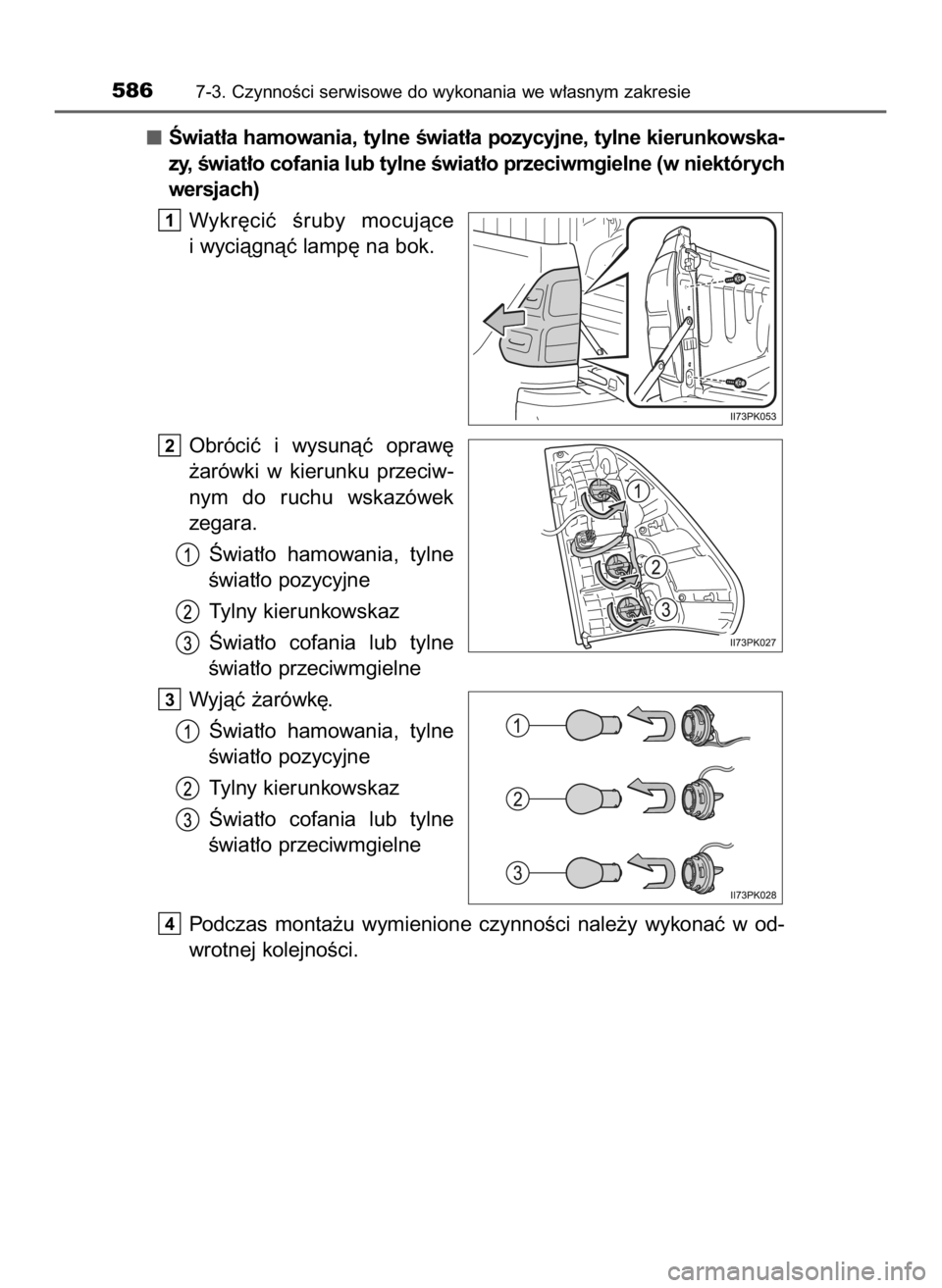

Wykr´ciç Êruby mocujàce
i wyciàgnàç lamp´ na bok.
Obróciç i wysunàç opraw´
˝arówki w kierunku przeciw-
nym do ruchu wskazówek
zegara.
Âwiat∏o hamowania, tylne
Êwiat∏o pozycyjne
Tylny kierunkowskaz
Âwiat∏o cofania lub tylne
Êwiat∏o przeciwmgielne
Wyjàç ˝arówk´.
Âwiat∏o hamowania, tylne
Êwiat∏o pozycyjne
Tylny kierunkowskaz
Âwiat∏o cofania lub tylne
Êwiat∏o przeciwmgielne
Podczas monta˝u wymienione czynnoÊci nale˝y wykonaç w od-
wrotnej kolejnoÊci.
4
3
2
1
5867-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
31 Hilux OM0K375E 7/17/18 12:27 PM Page 586 (Black plate)

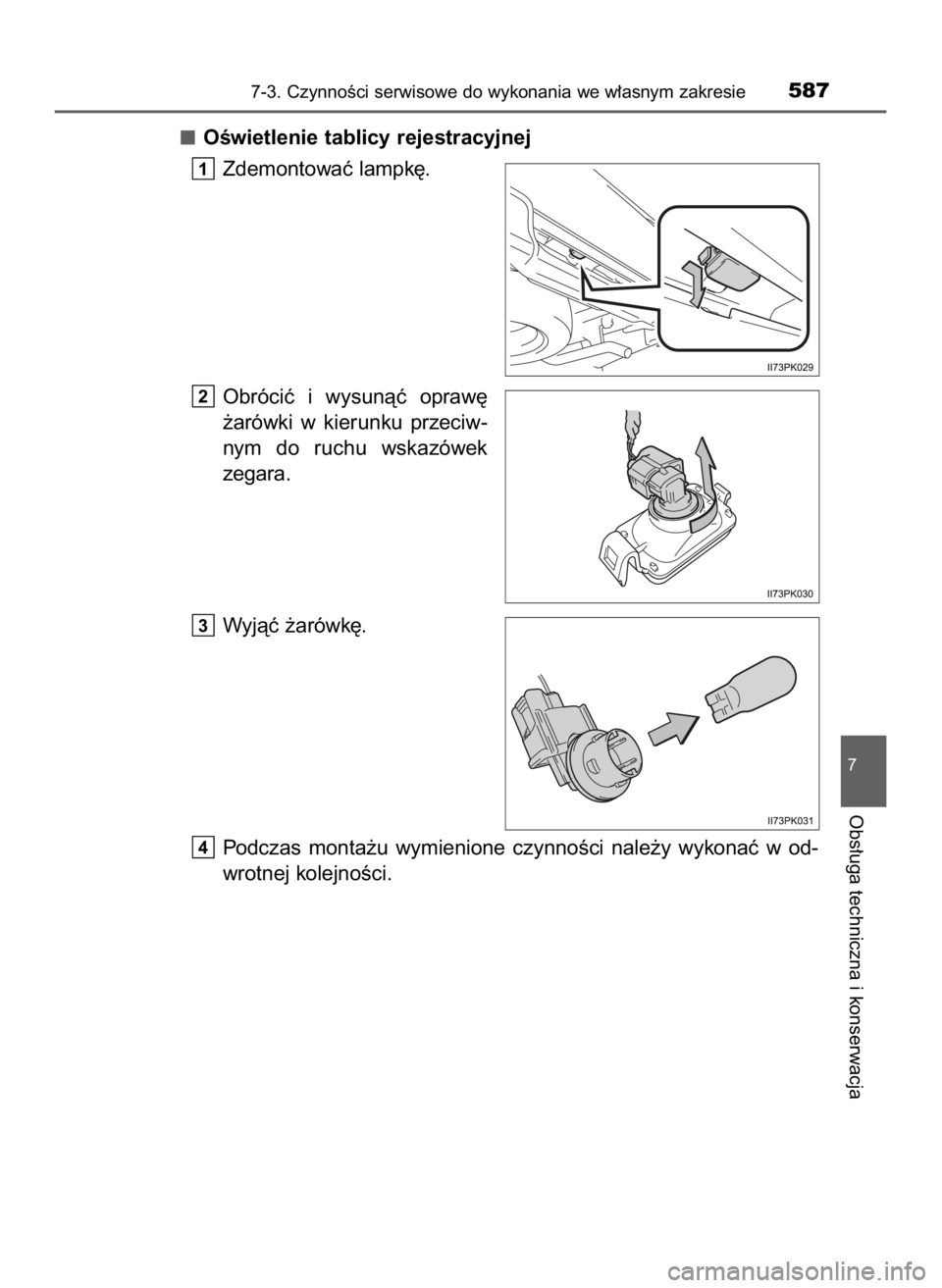

OÊwietlenie tablicy rejestracyjnej
Zdemontowaç lampk´.
Obróciç i wysunàç opraw´
˝arówki w kierunku przeciw-
nym do ruchu wskazówek
zegara.
Wyjàç ˝arówk´.
Podczas monta˝u wymienione czynnoÊci nale˝y wykonaç w od-
wrotnej kolejnoÊci.
4
3
2
1
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie587
7
Obs∏uga techniczna i konserwacja
31 Hilux OM0K375E 7/17/18 12:27 PM Page 587 (Black plate)

Wymiana pozosta∏ych ˝arówek
W razie przepalenia jednej z ni˝ej wymienionych ˝arówek nale˝y
zleciç jej wymian´ autoryzowanej stacji obs∏ugi Toyoty lub innemu
specjalistycznemu warsztatowi.
Âwiat∏a g∏ówne mijania (wersje z ledowymi Êwiat∏ami g∏ównymi)
Przednie Êwiat∏a pozycyjne/Êwiat∏a do jazdy dziennej (wersje
z ledowymi Êwiat∏ami g∏ównymi)
Kierunkowskazy boczne
Ledowe przednie Êwiat∏a przeciwmgielne (w niektórych wersjach)
Górne Êwiat∏o hamowania (w niektórych wersjach)
Gdy instalowana jest gumowa os∏ona reflektora (wersje z halogenowymi
Êwiat∏ami g∏ównymi)
Upewniç si´, ˝e gumowa os∏ona jest dok∏adnie zamocowana.
Docisnàç zewn´trznà cz´Êç gumowej os∏o-
ny mocno i dok∏adnie na ca∏ym obwodzie.
Docisnàç gumowà os∏on´ wokó∏ ˝arówki,
a˝ styki ˝arówki b´dà widoczne.
Âwiat∏a LED
Âwiat∏a g∏ówne mijania (wersje z ledowymi Êwiat∏ami g∏ównymi), przednie Êwia-
t∏a pozycyjne/Êwiat∏a do jazdy dziennej (wersje z ledowymi Êwiat∏ami g∏ównymi),
kierunkowskazy boczne i górne Êwiat∏o hamowania (w niektórych wersjach)
sk∏adajà si´ z zespo∏u pó∏przewodnikowych diod Êwiecàcych (LED). W razie
przepalenia którejkolwiek diody nale˝y zwróciç si´ do autoryzowanej stacji ob-
s∏ugi Toyoty lub innego specjalistycznego warsztatu w celu wymiany Êwiat∏a.
Skropliny na wewn´trznej powierzchni kloszy lamp
Chwilowe pokrycie si´ wilgocià wewn´trznych powierzchni kloszy Êwiate∏
zewn´trznych nie jest oznakà usterki. W wymienionych poni˝ej sytuacjach
nale˝y skontaktowaç si´ z autoryzowanà stacjà obs∏ugi Toyoty lub innym spe-
cjalistycznym warsztatem:
Du˝e krople wody na wewn´trznej powierzchni kloszy lamp.
Woda wewnàtrz lampy.
5887-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
31 Hilux OM0K375E 7/17/18 12:27 PM Page 588 (Black plate)

7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie589
7
Obs∏uga techniczna i konserwacja
Wymiana ˝arówek
Wy∏àczyç Êwiat∏a. Nie nale˝y przyst´powaç do wymiany ˝arówki bezpo-
Êrednio po wy∏àczeniu Êwiate∏.
˚arówki silnie rozgrzewajà si´ i mogà spowodowaç oparzenia.
Nie chwytaç szklanej cz´Êci ˝arówki nieos∏oni´tà d∏onià. Gdy konieczne
jest chwycenie za szklanà cz´Êç ˝arówki, nale˝y u˝yç czystej szmatki,
aby uniknàç zawilgocenia lub zat∏uszczenia ˝arówki.
Zarysowanie lub upuszczenie ˝arówki grozi jej przepaleniem bàdê p´k-
ni´ciem.
˚arówki wraz ze wszystkimi elementami dodatkowymi nale˝y prawid∏o-
wo zamocowaç. W przeciwnym wypadku mo˝e dojÊç do uszkodzeƒ na
skutek przegrzania, po˝aru bàdê wnikni´cia wilgoci do wn´trza lampy.
Mo˝e to doprowadziç do jej uszkodzenia lub skraplania si´ wody na we-
wn´trznej powierzchni klosza.
Nie wolno próbowaç naprawiaç ani rozmontowywaç ˝arówek, z∏àczy
elektrycznych, obwodów zasilania i cz´Êci sk∏adowych.
Grozi to pora˝eniem pràdem i w rezultacie mo˝e doprowadziç do Êmierci
lub powa˝nych obra˝eƒ cia∏a.
W celu ograniczenia ryzyka awarii lub po˝aru
Dok∏adnie obsadziç ˝arówk´ w oprawie i zablokowaç.
Przed zamontowaniem ˝arówki sprawdziç jej moc, aby uniknàç ryzyka
uszkodzeƒ termicznych.
31 Hilux OM0K375E 7/17/18 12:27 PM Page 589 (Black plate)

5907-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
Zawieszenie i podwozie
Nie wolno dokonywaç ˝adnych przeróbek elementów zawieszenia i podwozia,
np. instalowaç elementy podwy˝szajàce zawieszenie, dodatkowe podk∏adki
dystansowe, spr´˝yny itp. Mo˝e to prowadziç do niebezpiecznej zmiany w∏a-
snoÊci jezdnych i utraty panowania nad pojazdem.
Amor tyzatory majà znaczàcy wp∏yw na komfor t i bezpieczeƒstwo jazdy.
Systematyczna kontrola stanu amor tyzatorów pozwoli w por´ wykryç ich
os∏abione dzia∏anie. Prosimy jednak pami´taç, ˝e gwarancja obejmuje tylko
i wy∏àcznie usterki amor tyzatorów, których przyczynà jest wada materia∏owa
bàdê produkcyjna. Natomiast naturalne zu˝ycie, proporcjonalne do przebiegu
i sposobu eksploatacji, nie jest obj´te gwarancjà.
W celu utrzymania sprawnoÊci technicznej pojazdu i zapewnienia zadowo-
lenia z jego bezawaryjnej eksploatacji u˝ytkownik powinien dbaç o przepro-
wadzanie niezb´dnych czynnoÊci obs∏ugowych, takich jak regulacja silnika,
ustawianie geometrii kó∏, czyszczenie i wymiana filtrów, czyszczenie uk∏adu
hamulcowego i uk∏adu ch∏odzenia silnika, regulacja naciàgu pasków nap´-
dowych, wymiana ok∏adzin ciernych oraz uzupe∏nianie p∏ynów i substancji
smarujàcych, a tak˝e ubytków pow∏ok lakierowych wywo∏anych czynnikami
zewn´trznymi. Tego rodzaju czynnoÊci obs∏ugowe nie sà obj´te zobowiàza-
niami gwaranta.
Naturalne zu˝ycie cz´Êci i materia∏ów eksploatacyjnych, takich jak Êwiece ˝a-
rowe, Êwiece zap∏onowe, koƒcówki wtryskiwaczy, paski nap´dowe, tarcze
sprz´g∏a, tarcze hamulcowe, klocki i szcz´ki hamulcowe, elementy filtrujàce,
p∏yny, substancje smarujàce, ˝arówki, bezpieczniki, elementy gumowe wycie-
raczek szyb, elementy gumowe zawieszenia i inne, nie jest obj´te gwarancjà.
Wyst´powanie warstwy tlenków na powierzchniach elementów uk∏adów:
nap´dowego, kierowniczego, hamulcowego i wydechowego oraz we wn´-
kach kó∏ i wewnàtrz komory silnika, nie zmniejszajàcej funkcjonalnoÊci tych
elementów, nie podlega naprawom ani wymianom w ramach gwarancji.
