TOYOTA HILUX 2019 Návod na použití (in Czech)

5717-3. Údržba svépomocí
HILUX_OM_OM0K375CZ_(EE)
7
Údržba a péče
Pod přístrojovým panelem (vozidla s pravostranným řízením)
Vyjměte kryt (je-li ve výbavě).
Vyjměte víčko.
Za přístrojovým panelem (vozidla s levostranným řízením)
Otevřete odkládací schránku
(→S. 565) a vyjměte víčko.
Za přístrojovým panelem (vozidla s pravostranným řízením)
Otevřete odkládací schránku
(→S. 565) a vyjměte víčko.

5727-3. Údržba svépomocí
HILUX_OM_OM0K375CZ_(EE)
Za bočním krytem
Vyjměte prahovou lištu dveří ři-
diče (vozidla s levostranným ří-
zením) nebo prahovou lištu
dveří spolujezdce vpředu (vozi-
dla s pravostranným řízením).
Vyšroubujte matici a boční kryt.
Vyjměte pojistku.
Vytahovákem lze vyjímat pouze
pojistky typu A.
3

5737-3. Údržba svépomocí
HILUX_OM_OM0K375CZ_(EE)
7
Údržba a péče
Zkontrolujte, zda není pojistka přepálená.
Normální pojistka
Přepálená pojistka
Typ A, B, C a D:
Nahraďte přepálenou pojistku novou pojistkou příslušné proudové hodno-
ty. Proudovou hodnotu naleznete na víčku pojistkové skříňky.
Ty p E :
Kontaktujte kteréhokoliv autorizovaného prodejce nebo servis Toyota,
nebo kterýkoliv spolehlivý servis.
4
1
2
Ty p ATy p B
Ty p CTy p D
Ty p E

5747-3. Údržba svépomocí
HILUX_OM_OM0K375CZ_(EE)

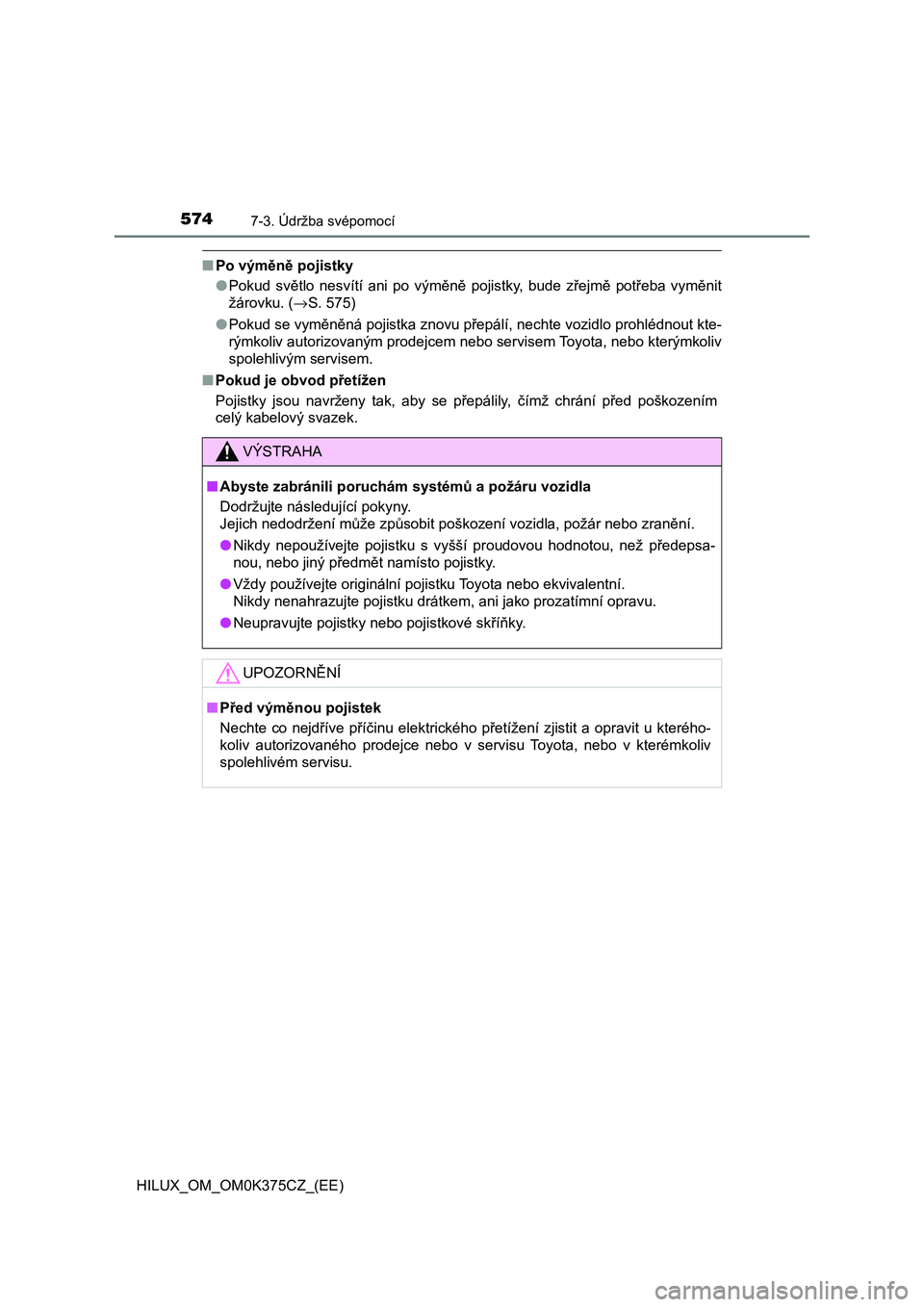

■Po výměně pojistky
●Pokud světlo nesvítí ani po výměně pojistky, bude zřejmě potřeba vyměnit
žárovku. (→S. 575)
●Pokud se vyměněná pojistka znovu přepálí, nechte vozidlo prohlédnout kte-
rýmkoliv autorizovaným prodejcem nebo servisem Toyota, nebo kterýmkoliv
spolehlivým servisem.
■Pokud je obvod přetížen
Pojistky jsou navrženy tak, aby se přepálily, čímž chrání před poškozením
celý kabelový svazek.
VÝSTRAHA
■Abyste zabránili poruchám systémů a požáru vozidla
Dodržujte následující pokyny.
Jejich nedodržení může způsobit poškození vozidla, požár nebo zranění.
●Nikdy nepoužívejte pojistku s vyšší proudovou hodnotou, než předepsa-
nou, nebo jiný předmět namísto pojistky.
●Vždy používejte originální pojistku Toyota nebo ekvivalentní.
Nikdy nenahrazujte pojistku drátkem, ani jako prozatímní opravu.
●Neupravujte pojistky nebo pojistkové skříňky.
UPOZORNĚNÍ
■Před výměnou pojistek
Nechte co nejdříve příčinu elektrického přetížení zjistit a opravit u kterého-
koliv autorizovaného prodejce nebo v servisu Toyota, nebo v kterémkoliv
spolehlivém servisu.

5757-3. Údržba svépomocí
HILUX_OM_OM0K375CZ_(EE)
7
Údržba a péče
Žárovky
Zjistěte wattový výkon žárovky, která má být vyměněna. (→S. 679)
■Vpředu
Vozidla s halogenovými světlomety
*: Je-li ve výbavě
Následující žárovky můžete vyměnit sami. Úroveň obtížnosti vý-
měny se liší podle žárovek. Protože hrozí nebezpečí poškození
součástí, doporučujeme, aby výměnu provedl kterýkoliv autori-
zovaný prodejce nebo servis Toyota, nebo kterýkoliv spolehlivý
servis.
Příprava na výměnu žárovky
Umístění žárovek
Přední směrové světlo
Přední obrysové světlo/světlo
pro denní svícení
*
Světlomet
Halogenové přední mlhové
světlo
*
1
2
3
4

5767-3. Údržba svépomocí
HILUX_OM_OM0K375CZ_(EE)
Vozidla s LED světlomety
*: Je-li ve výbavě
■
Vzadu
*: Je-li ve výbavě
Světlomet (dálkový)
Přední směrové světloHalogenové přední mlhové
světlo
*
1
2
3
Zadní mlhové světlo*
(vozidla s levostranným říze-
ním) nebo couvací světlo
Osvětlení registrační značky
Brzdové/koncové světloZadní mlhové světlo*
(vozidla s pravostranným říze-
ním) nebo couvací světlo
Zadní směrové světlo1
2
3
4
5

5777-3. Údržba svépomocí
HILUX_OM_OM0K375CZ_(EE)
7
Údržba a péče
■Světlomet dálkový/tlumený (vozidla s halogenovými světlomety)
Odpojte konektor a vyjměte
gumový kryt.
Uvolněte přídržnou pružinu
žárovky.
Vyjměte žárovku.
Abyste nasadili novou žárovku,
natočte výstupky na žárovce na
vybrání montážního otvoru.
Při nasazování obraťte uvedený postup.
Výměna žárovek
1
2
3
4

5787-3. Údržba svépomocí
HILUX_OM_OM0K375CZ_(EE)■
Dálkové světlomety (vozidla s LED světlomety)
Při stisknutí uvolňovací pojis-
tky odpojte konektor.
Otočte paticí žárovky doleva.
Vyměňte žárovku a nasaďte
patici žárovky.
Natočte 3 jazýčky na žárovce
proti otvorům a zasuňte ji.
Otočte a zajistěte patici žá-
rovky.
1
2
3
4

5797-3. Údržba svépomocí
HILUX_OM_OM0K375CZ_(EE)
7
Údržba a péče
Nasaďte konektor.
Zakývejte jemně paticí žárovky,
abyste zkontrolovali, že není
uvolněná, zapněte dálkové svět-
lomety a pohledem ověřte, že
otvorem neuniká žádné světlo.
■
Přední obrysová světla/světla pro denní svícení (jsou-li ve vý-
bavě) (vozidla s halogenovými světlomety)
Otočte paticí žárovky doleva.
Vyjměte žárovku.
Při nasazování obraťte uvedený postup.
5
1
Vozidla bez světel pro denní
svíceníVozidla se světly pro denní
svícení
2
Vozidla bez světel pro denní
svíceníVozidla se světly pro denní
svícení
3

5807-3. Údržba svépomocí
HILUX_OM_OM0K375CZ_(EE)■
Přední směrová světla
Vozidla s halogenovými světlomety
Otočte paticí žárovky doleva.
Vyjměte žárovku.
Při nasazování obraťte uvedený postup.
1
2
3
