TOYOTA HILUX 2019 Návod na použití (in Czech)

5817-3. Údržba svépomocí
HILUX_OM_OM0K375CZ_(EE)
7
Údržba a péče
Vozidla s LED světlomety
Abyste zajistili dostatek pra-
covního prostoru, otočte vo-
lantem na opačnou stranu,
než kde je žárovka, kterou
chcete vyměnit.
Vyjměte šrouby a příchytky.
Vyjmutí příchytky
Nasazení příchytky
1
1
2
Ty p ATy p B

5827-3. Údržba svépomocí
HILUX_OM_OM0K375CZ_(EE)
Vyjměte částečně vložku
blatníku a otočte paticí žárov-
ky doleva.
Vyjměte žárovku.
Při nasazování obraťte uvedený postup.
Nárazník
Vložka
blatníku
2
3
4

5837-3. Údržba svépomocí
HILUX_OM_OM0K375CZ_(EE)
7
Údržba a péče
■Halogenová přední mlhová světla (jsou-li ve výbavě)
Abyste zajistili dostatek pra-
covního prostoru, otočte vo-
lantem na opačnou stranu,
než kde je žárovka, kterou
chcete vyměnit.
Vyjměte šrouby a příchytky.
Vyjmutí příchytky
Nasazení příchytky
1
1
2
Ty p ATy p B

5847-3. Údržba svépomocí
HILUX_OM_OM0K375CZ_(EE)
Částečně odstraňte vložku
blatníku a při stisknutí uvol-
ňovací pojistky odpojte ko-
nektor.
Otočte paticí žárovky doleva.
Vyměňte žárovku a nasaďte pa-
tici žárovky.
Natočte 3 jazýčky na žárovce
proti otvorům a zasuňte ji.
Nárazník
Vložka
blatníku
2
3
4

5857-3. Údržba svépomocí
HILUX_OM_OM0K375CZ_(EE)
7
Údržba a péče
Otočte a zajistěte patici žárovky.
Nasaďte konektor
Zakývejte jemně paticí žárovky,
abyste zkontrolovali, že není
uvolněná, zapněte přední mlho-
vá světla a pohledem ověřte, že
otvorem neuniká žádné světlo.
Když nasazujete vložku blatníku, šrouby a příchytky, proveďte
obrácený postup vyjmutí v krocích a .
5
6
7
12

5867-3. Údržba svépomocí
HILUX_OM_OM0K375CZ_(EE)■
Brzdová/koncová, zadní směrová světla a couvací světla nebo
zadní mlhové světlo (je-li ve výbavě)
Vyjměte upevňovací šrouby
a vytáhněte jednotku do stra-
ny, abyste ji vyjmuli.
Otočte paticí žárovky doleva.
Brzdové/koncové světlo
Zadní směrové světlo
Couvací světlo nebo zadní
mlhové světlo
Vyjměte žárovku.
Brzdové/koncové světlo
Zadní směrové světlo
Couvací světlo nebo zadní
mlhové světlo
Při nasazování obraťte uvedený postup.
1
2
1
2
3
3
1
2
3
4

5877-3. Údržba svépomocí
HILUX_OM_OM0K375CZ_(EE)
7
Údržba a péče
■Osvětlení registrační značky
Vyjměte jednotku.
Otočte paticí žárovky doleva.
Vyjměte žárovku.
Při nasazování obraťte uvedený postup.
1
2
3
4

5887-3. Údržba svépomocí
HILUX_OM_OM0K375CZ_(EE)■

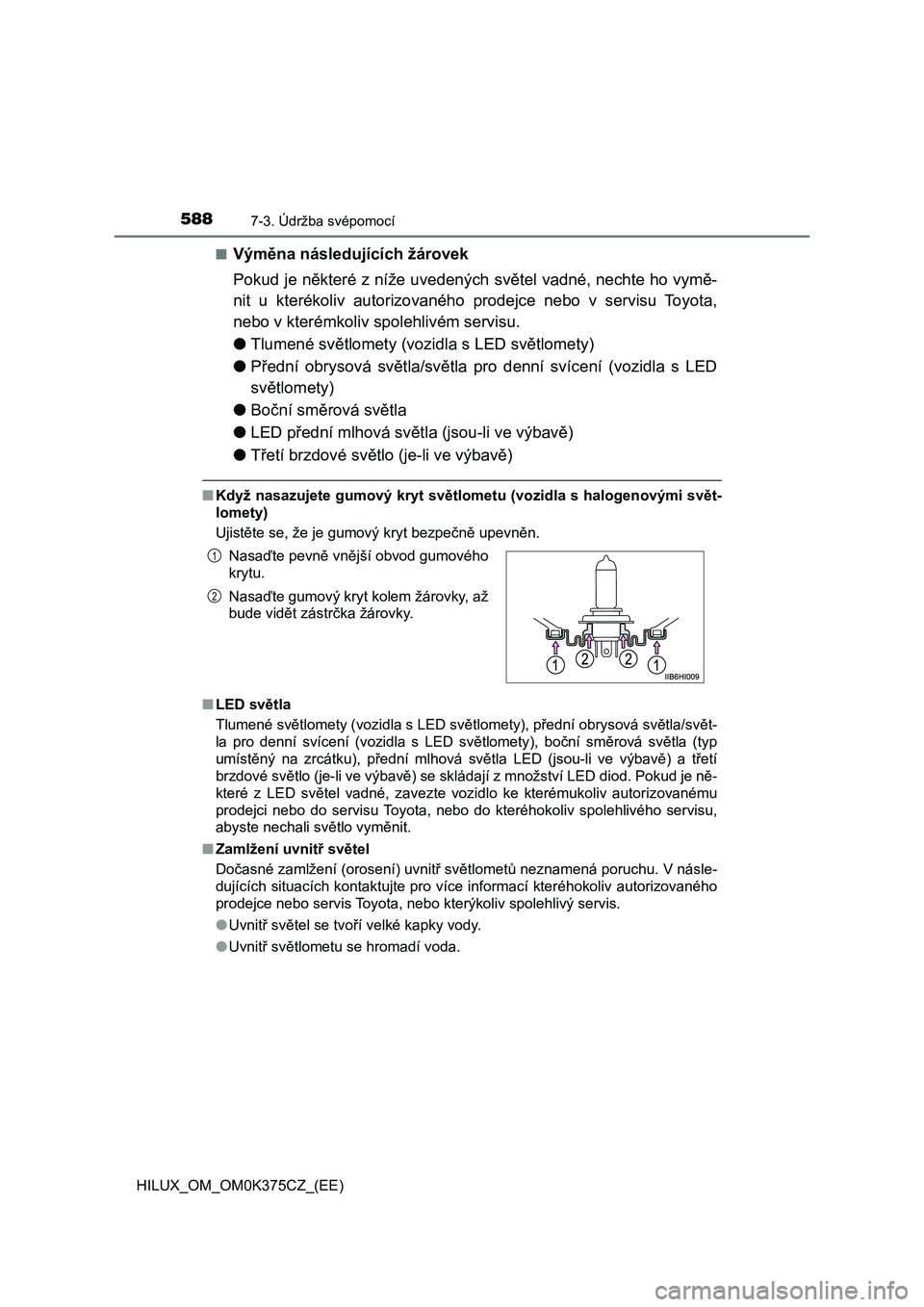

Výměna následujících žárovek
Pokud je některé z níže uvedených světel vadné, nechte ho vymě-
nit u kterékoliv autorizovaného prodejce nebo v servisu Toyota,
nebo v kterémkoliv spolehlivém servisu.
●Tlumené světlomety (vozidla s LED světlomety)
●Přední obrysová světla/světla pro denní svícení (vozidla s LED
světlomety)
●Boční směrová světla
●LED přední mlhová světla (jsou-li ve výbavě)
●Třetí brzdové světlo (je-li ve výbavě)
■Když nasazujete gumový kryt světlometu (vozidla s halogenovými svět-
lomety)
Ujistěte se, že je gumový kryt bezpečně upevněn.
■LED světla
Tlumené světlomety (vozidla s LED světlomety), přední obrysová světla/svět-
la pro denní svícení (vozidla s LED světlomety), boční směrová světla (typ
umístěný na zrcátku), přední mlhová světla LED (jsou-li ve výbavě) a třetí
brzdové světlo (je-li ve výbavě) se skládají z množství LED diod. Pokud je ně-
které z LED světel vadné, zavezte vozidlo ke kterémukoliv autorizovanému
prodejci nebo do servisu Toyota, nebo do kteréhokoliv spolehlivého servisu,
abyste nechali světlo vyměnit.
■Zamlžení uvnitř světel
Dočasné zamlžení (orosení) uvnitř světlometů neznamená poruchu. V násle-
dujících situacích kontaktujte pro více informací kteréhokoliv autorizovaného
prodejce nebo servis Toyota, nebo kterýkoliv spolehlivý servis.
●Uvnitř světel se tvoří velké kapky vody.
●Uvnitř světlometu se hromadí voda. Nasaďte pevně vnější obvod gumového
krytu.
Nasaďte gumový kryt kolem žárovky, až
bude vidět zástrčka žárovky.
1
2

5897-3. Údržba svépomocí
HILUX_OM_OM0K375CZ_(EE)
7
Údržba a péče

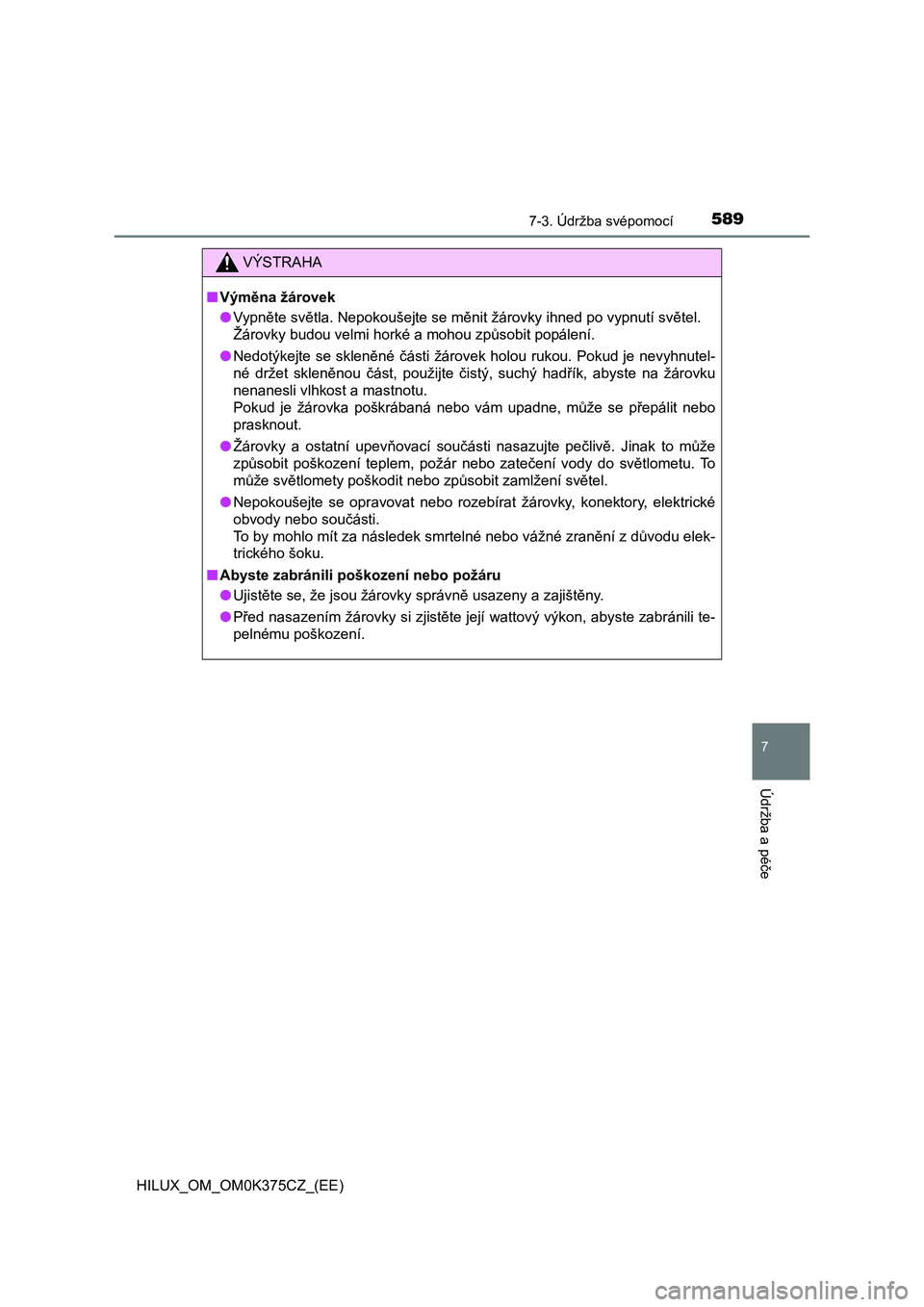

VÝSTRAHA
■Výměna žárovek
●Vypněte světla. Nepokoušejte se měnit žárovky ihned po vypnutí světel.
Žárovky budou velmi horké a mohou způsobit popálení.
●Nedotýkejte se skleněné části žárovek holou rukou. Pokud je nevyhnutel-
né držet skleněnou část, použijte čistý, suchý hadřík, abyste na žárovku
nenanesli vlhkost a mastnotu.
Pokud je žárovka poškrábaná nebo vám upadne, může se přepálit nebo
prasknout.
●Žárovky a ostatní upevňovací součásti nasazujte pečlivě. Jinak to může
způsobit poškození teplem, požár nebo zatečení vody do světlometu. To
<0050012400e50048000300560059010c0057004f0052005000480057005c00030053005200e3004e00520047004c0057000300510048004500520003005d00530124005600520045004c00570003005d00440050004f00e500480051007400030056005901
0c00570048004f0011[
●Nepokoušejte se opravovat nebo rozebírat žárovky, konektory, elektrické
obvody nebo součásti.
To by mohlo mít za následek smrtelné nebo vážné zranění z důvodu elek-
trického šoku.
■Abyste zabránili poškození nebo požáru
●Ujistěte se, že jsou žárovky správně usazeny a zajištěny.
●Před nasazením žárovky si zjistěte její wattový výkon, abyste zabránili te-
pelnému poškození.
