1472. Combiné d’instruments
2
Combiné d’instruments
HILUX_OM_OM71281K_(EK)
QLes compteurs s’allument lorsque
Le contacteur du moteur est en position “ON” (véhicules sans système d’ouverture et
de démarrage intelligent) ou en mode IGNITION ON (véhicules avec système d’ouver-
ture et de démarrage intelligent).
QLuminosité des éclairages du panneau d’instruments (véhicules avec écran mul-
tifonction)
Les niveaux de luminosité du panneau d’instruments utilisés lorsque les feux arrière
sont allumés et lorsqu’ils sont éteints peuvent être réglés séparément.
Lorsque le contacteur des phares est activé, la luminosité diminue légèrement sauf si
la luminosité du panneau d’instruments est réglée sur le niveau le plus clair.
QLorsque les bornes de la batterie sont débranchées et rebranchées
Les données du compteur partiel sont réinitialisées.
QAffichage de la température extérieure
Dans les cas suivants, la température extérieure correcte peut ne pas être affichée, ou
l’affichage peut nécessiter plus de temps que d’habitude pour changer :
OLorsque le véhicule est à l’arrêt ou se déplace à faible vitesse (inférieure à 25 km/h
[15 mph])
OLorsque la température extérieure a changé brusquement (à l’entrée/la sortie d’un
garage, d’un tunnel, etc.)
QLorsque “--” est affiché
Il se peut que le système ne fonctionne pas normalement. Amenez votre véhicule
chez un concessionnaire ou un réparateur Toyota agréé ou chez tout autre réparateur
qualifié.

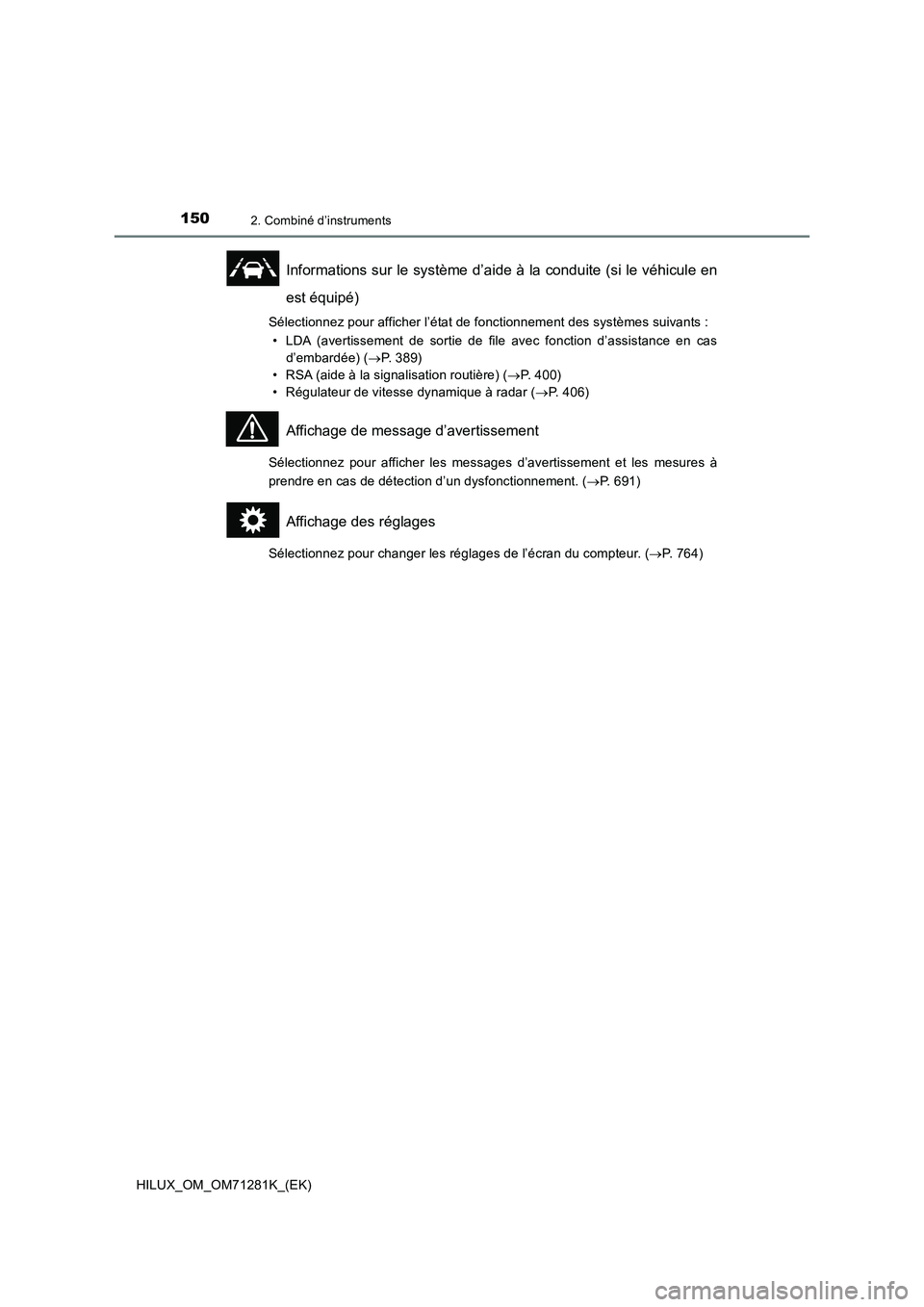

1502. Combiné d’instruments
HILUX_OM_OM71281K_(EK)
Informations sur le système d’aide à la conduite (si le véhicule en
est équipé)
Sélectionnez pour afficher l’état de fonctionnement des systèmes suivants :
• LDA (avertissement de sortie de file avec fonction d’assistance en cas
d’embardée) (P. 389)
• RSA (aide à la signalisation routière) (P. 400)
• Régulateur de vitesse dynamique à radar (P. 406)
Affichage de message d’avertissement
Sélectionnez pour afficher les messages d’avertissement et les mesures à
prendre en cas de détection d’un dysfonctionnement. (P. 691)
Affichage des réglages
Sélectionnez pour changer les réglages de l’écran du compteur. (P. 7 6 4 )

1562. Combiné d’instruments
HILUX_OM_OM71281K_(EK)Q
Personnalisation du compteur
OLangue
Sélectionnez pour modifier la langue de l’affichage.
OUnités
Sélectionnez pour modifier l’unité de mesure de la consommation de
carburant.
OTémoin de conduite Eco
Sélectionnez pour activer/désactiver le témoin de conduite Eco.
(
P. 142)
OParamètres du contacteur
Vous pouvez enregistrer 1 écran comme écran principal. Pour procéder
à l’enregistrement, maintenez enfoncé jusqu’à ce que l’écran sou-
haité s’affiche.
OInformations relatives à la conduite 1 et 2
Sélectionnez pour choisir 2 éléments maximum à afficher sur l’écran
d’informations relatives à la conduite. Vous pouvez régler jusqu’à 2
écrans d’informations relatives à la conduite.
OEcran contextuel
Sélectionnez pour activer/désactiver les écrans contextuels suivants
pouvant apparaître dans certaines situations.
• Ecran d’indication du trajet à suivre du système associé au système
de navigation (si le véhicule en est équipé)
• Ecran des appels entrants du système mains libres (si le véhicule en
est équipé)
OCouleur d’accentuation (si le véhicule en est équipé)
Sélectionnez pour modifier les couleurs d’accentuation sur l’écran,
comme la couleur du curseur.
OEconomie Eco
Sélectionnez pour définir ou changer la comparaison de consommation
de carburant et le prix du carburant.
OInitialisation
Les réglages de compteur enregistrés ou modifiés sont alors supprimés
ou rétablis sur leur valeur par défaut.
QEcran contextuel
Dans certaines situations, par exemple lorsqu’un contacteur est actionné, un écran
contextuel s’affiche provisoirement sur l’écran multifonction.
La fonction d’écran contextuel peut être activée/désactivée. (P. 764)

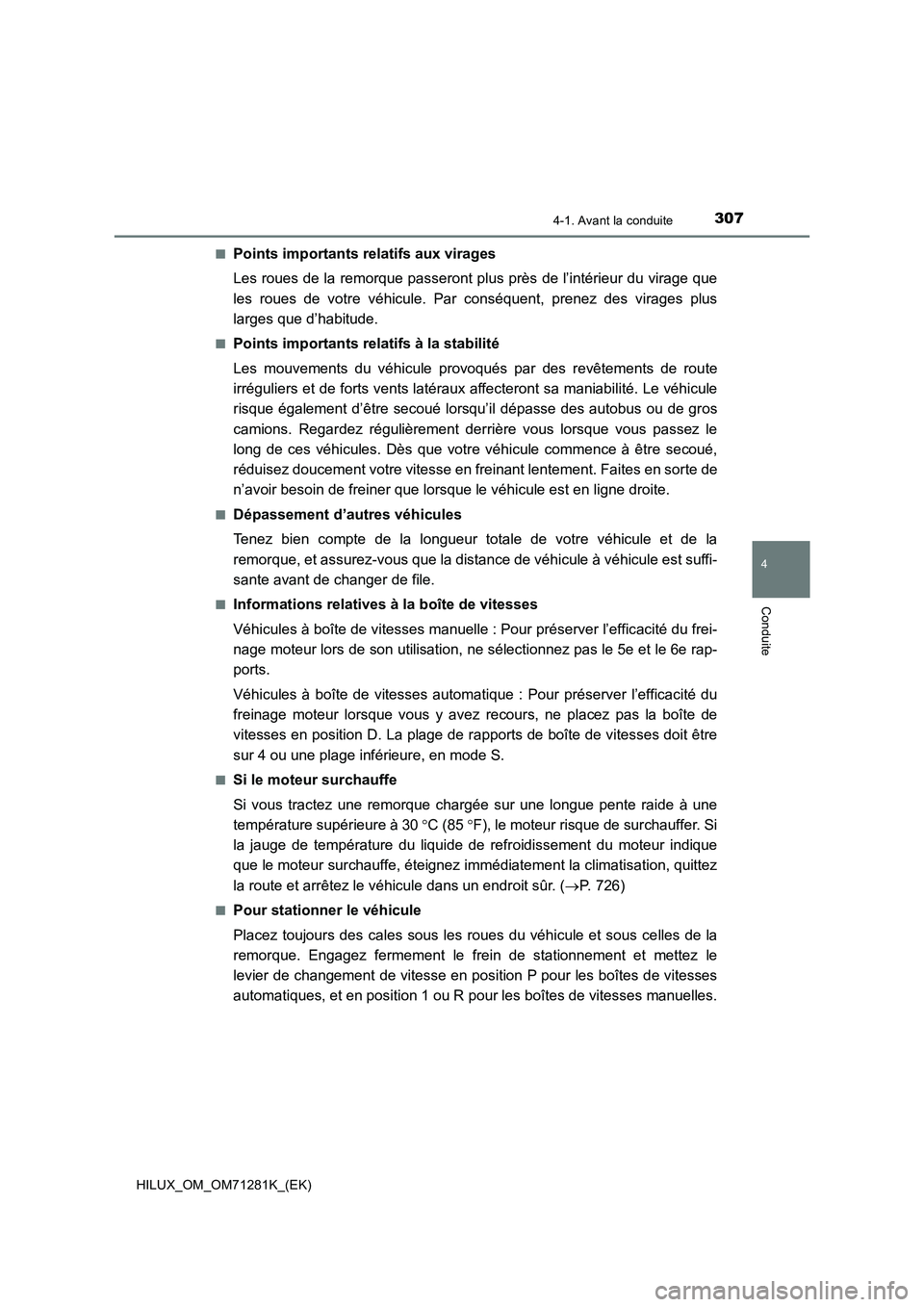

3074-1. Avant la conduite
4
Conduite
HILUX_OM_OM71281K_(EK)Q
Points importants relatifs aux virages
Les roues de la remorque passeront plus près de l’intérieur du virage que
les roues de votre véhicule. Par conséquent, prenez des virages plus
larges que d’habitude.
QPoints importants relatifs à la stabilité
Les mouvements du véhicule provoqués par des revêtements de route
irréguliers et de forts vents latéraux affecteront sa maniabilité. Le véhicule
risque également d’être secoué lorsqu’il dépasse des autobus ou de gros
camions. Regardez régulièrement derrière vous lorsque vous passez le
long de ces véhicules. Dès que votre véhicule commence à être secoué,
réduisez doucement votre vitesse en freinant lentement. Faites en sorte de
n’avoir besoin de freiner que lorsque le véhicule est en ligne droite.
QDépassement d’autres véhicules
Tenez bien compte de la longueur totale de votre véhicule et de la
remorque, et assurez-vous que la distance de véhicule à véhicule est suffi-
sante avant de changer de file.
QInformations relatives à la boîte de vitesses
Véhicules à boîte de vitesses manuelle : Pour préserver l’efficacité du frei-
nage moteur lors de son utilisation, ne sélectionnez pas le 5e et le 6e rap-
ports.
Véhicules à boîte de vitesses automatique : Pour préserver l’efficacité du
freinage moteur lorsque vous y avez recours, ne placez pas la boîte de
vitesses en position D. La plage de rapports de boîte de vitesses doit être
sur 4 ou une plage inférieure, en mode S.
QSi le moteur surchauffe
Si vous tractez une remorque chargée sur une longue pente raide à une
température supérieure à 30 C (85 F), le moteur risque de surchauffer. Si
la jauge de température du liquide de refroidissement du moteur indique
que le moteur surchauffe, éteignez immédiatement la climatisation, quittez
la route et arrêtez le véhicule dans un endroit sûr. (P. 726)
QPour stationner le véhicule
Placez toujours des cales sous les roues du véhicule et sous celles de la
remorque. Engagez fermement le frein de stationnement et mettez le
levier de changement de vitesse en position P pour les boîtes de vitesses
automatiques, et en position 1 ou R pour les boîtes de vitesses manuelles.

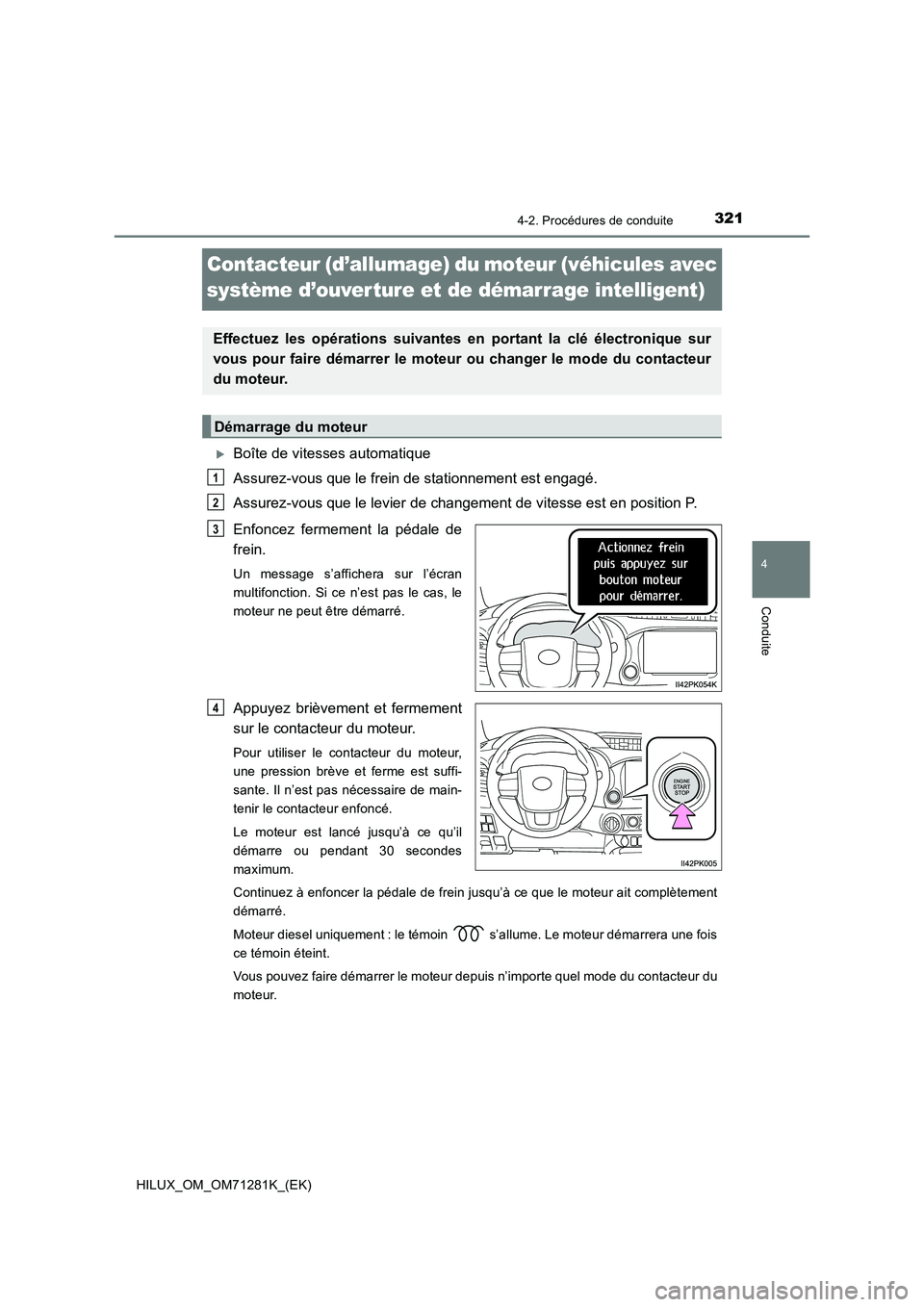

321
4
4-2. Procédures de conduite
Conduite
HILUX_OM_OM71281K_(EK)
Contacteur (d’allumage) du moteur (véhicules avec
système d’ouver ture et de démarrage intelligent)
Boîte de vitesses automatique
Assurez-vous que le frein de stationnement est engagé.
Assurez-vous que le levier de changement de vitesse est en position P.
Enfoncez fermement la pédale de
frein.
Un message s’affichera sur l’écran
multifonction. Si ce n’est pas le cas, le
moteur ne peut être démarré.
Appuyez brièvement et fermement
sur le contacteur du moteur.
Pour utiliser le contacteur du moteur,
une pression brève et ferme est suffi-
sante. Il n’est pas nécessaire de main-
tenir le contacteur enfoncé.
Le moteur est lancé jusqu’à ce qu’il
démarre ou pendant 30 secondes
maximum.
Continuez à enfoncer la pédale de frein jusqu’à ce que le moteur ait complètement
démarré.
Moteur diesel uniquement : le témoin s’allume. Le moteur démarrera une fois
ce témoin éteint.
Vous pouvez faire démarrer le moteur depuis n’importe quel mode du contacteur du
moteur.
Effectuez les opérations suivantes en portant la clé électronique sur
vous pour faire démarrer le moteur ou changer le mode du contacteur
du moteur.
Démarrage du moteur
1
2
3
4

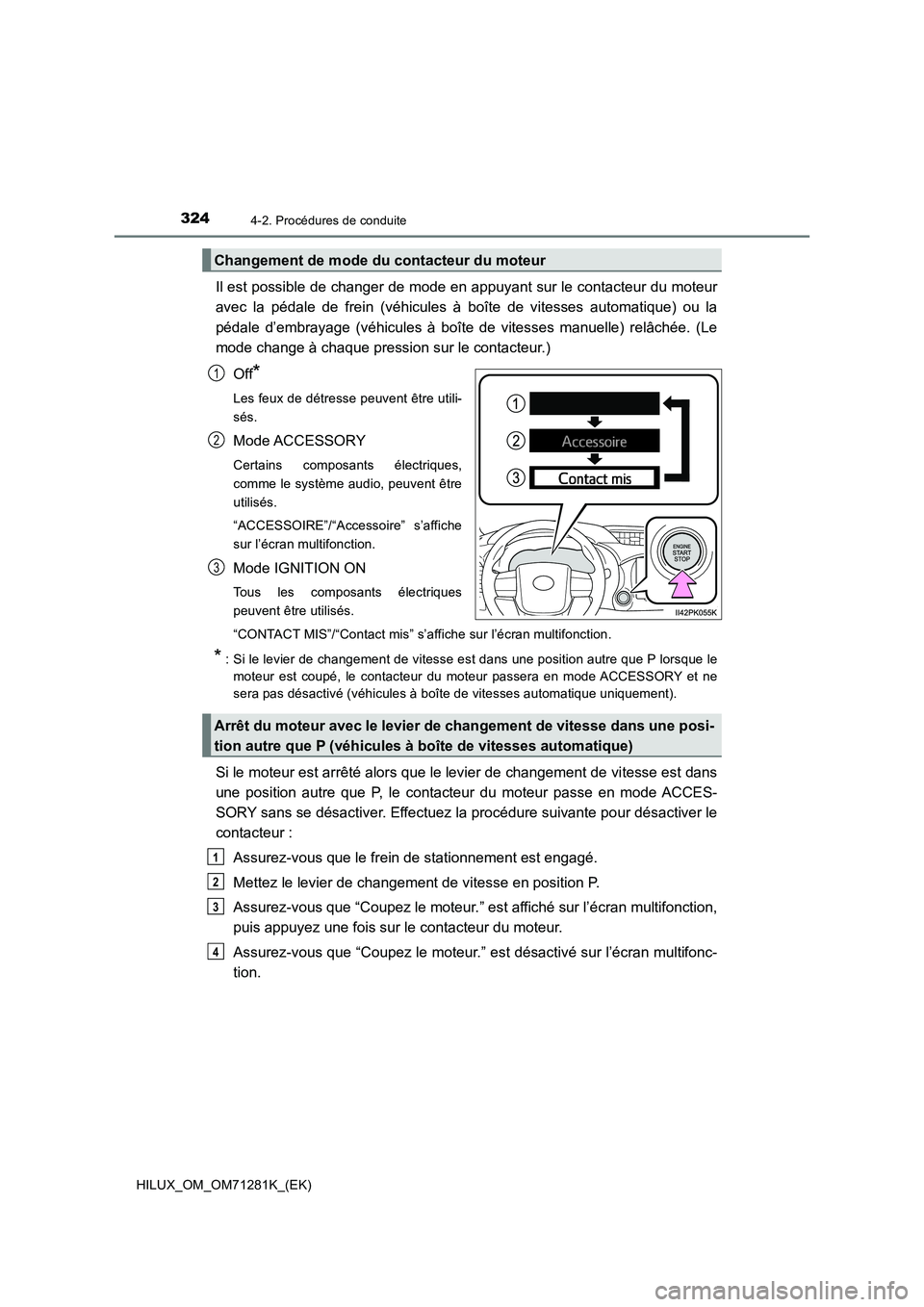

3244-2. Procédures de conduite
HILUX_OM_OM71281K_(EK)
Il est possible de changer de mode en appuyant sur le contacteur du moteur
avec la pédale de frein (véhicules à boîte de vitesses automatique) ou la
pédale d’embrayage (véhicules à boîte de vitesses manuelle) relâchée. (Le
mode change à chaque pression sur le contacteur.)
Off
*
Les feux de détresse peuvent être utili-
sés.
Mode ACCESSORY
Certains composants électriques,
comme le système audio, peuvent être
utilisés.
“ACCESSOIRE”/“Accessoire” s’affiche
sur l’écran multifonction.
Mode IGNITION ON
Tous les composants électriques
peuvent être utilisés.
“CONTACT MIS”/“Contact mis” s’affiche sur l’écran multifonction.
* : Si le levier de changement de vitesse est dans une position autre que P lorsque le
moteur est coupé, le contacteur du moteur passera en mode ACCESSORY et ne
sera pas désactivé (véhicules à boîte de vitesses automatique uniquement).
Si le moteur est arrêté alors que le levier de changement de vitesse est dans
une position autre que P, le contacteur du moteur passe en mode ACCES-
SORY sans se désactiver. Effectuez la procédure suivante pour désactiver le
contacteur :
Assurez-vous que le frein de stationnement est engagé.
Mettez le levier de changement de vitesse en position P.
Assurez-vous que “Coupez le moteur.” est affiché sur l’écran multifonction,
puis appuyez une fois sur le contacteur du moteur.
Assurez-vous que “Coupez le moteur.” est désactivé sur l’écran multifonc-
tion.
Changement de mode du contacteur du moteur
1
2
3
Arrêt du moteur avec le levier de changement de vitesse dans une posi-
tion autre que P (véhicules à boîte de vitesses automatique)
1
2
3
4

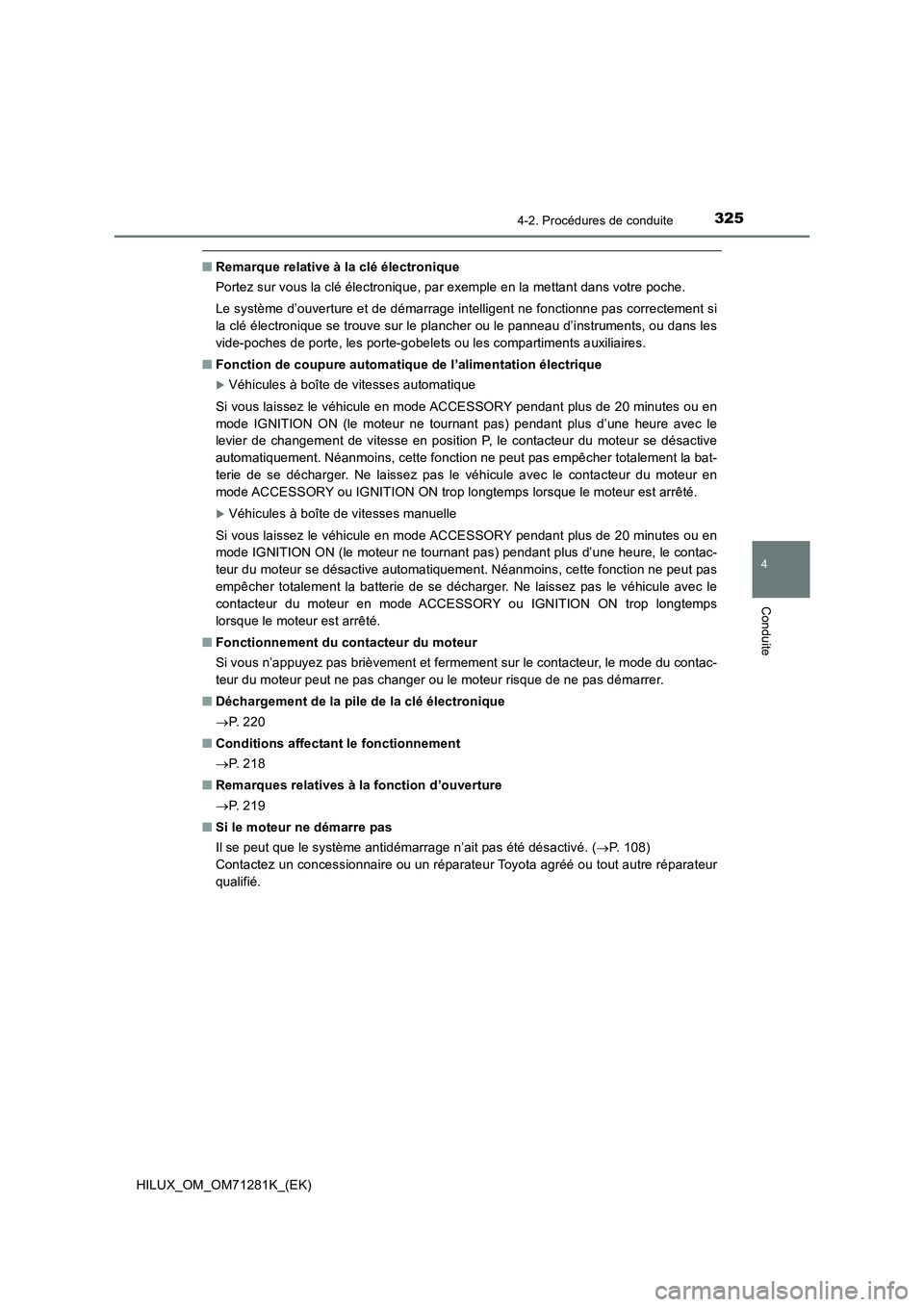

3254-2. Procédures de conduite
4
Conduite
HILUX_OM_OM71281K_(EK)
QRemarque relative à la clé électronique
Portez sur vous la clé électronique, par exemple en la mettant dans votre poche.
Le système d’ouverture et de démarrage intelligent ne fonctionne pas correctement si
la clé électronique se trouve sur le plancher ou le panneau d’instruments, ou dans les
vide-poches de porte, les porte-gobelets ou les compartiments auxiliaires.
QFonction de coupure automatique de l’alimentation électrique
Véhicules à boîte de vitesses automatique
Si vous laissez le véhicule en mode ACCESSORY pendant plus de 20 minutes ou en
mode IGNITION ON (le moteur ne tournant pas) pendant plus d’une heure avec le
levier de changement de vitesse en position P, le contacteur du moteur se désactive
automatiquement. Néanmoins, cette fonction ne peut pas empêcher totalement la bat-
terie de se décharger. Ne laissez pas le véhicule avec le contacteur du moteur en
mode ACCESSORY ou IGNITION ON trop longtemps lorsque le moteur est arrêté.
Véhicules à boîte de vitesses manuelle
Si vous laissez le véhicule en mode ACCESSORY pendant plus de 20 minutes ou en
mode IGNITION ON (le moteur ne tournant pas) pendant plus d’une heure, le contac-
teur du moteur se désactive automatiquement. Néanmoins, cette fonction ne peut pas
empêcher totalement la batterie de se décharger. Ne laissez pas le véhicule avec le
contacteur du moteur en mode ACCESSORY ou IGNITION ON trop longtemps
lorsque le moteur est arrêté.
QFonctionnement du contacteur du moteur
Si vous n’appuyez pas brièvement et fermement sur le contacteur, le mode du contac-
teur du moteur peut ne pas changer ou le moteur risque de ne pas démarrer.
QDéchargement de la pile de la clé électronique
P. 2 2 0
QConditions affectant le fonctionnement
P. 2 1 8
QRemarques relatives à la fonction d’ouverture
P. 2 1 9
QSi le moteur ne démarre pas
Il se peut que le système antidémarrage n’ait pas été désactivé. (P. 108)
Contactez un concessionnaire ou un réparateur Toyota agréé ou tout autre réparateur
qualifié.

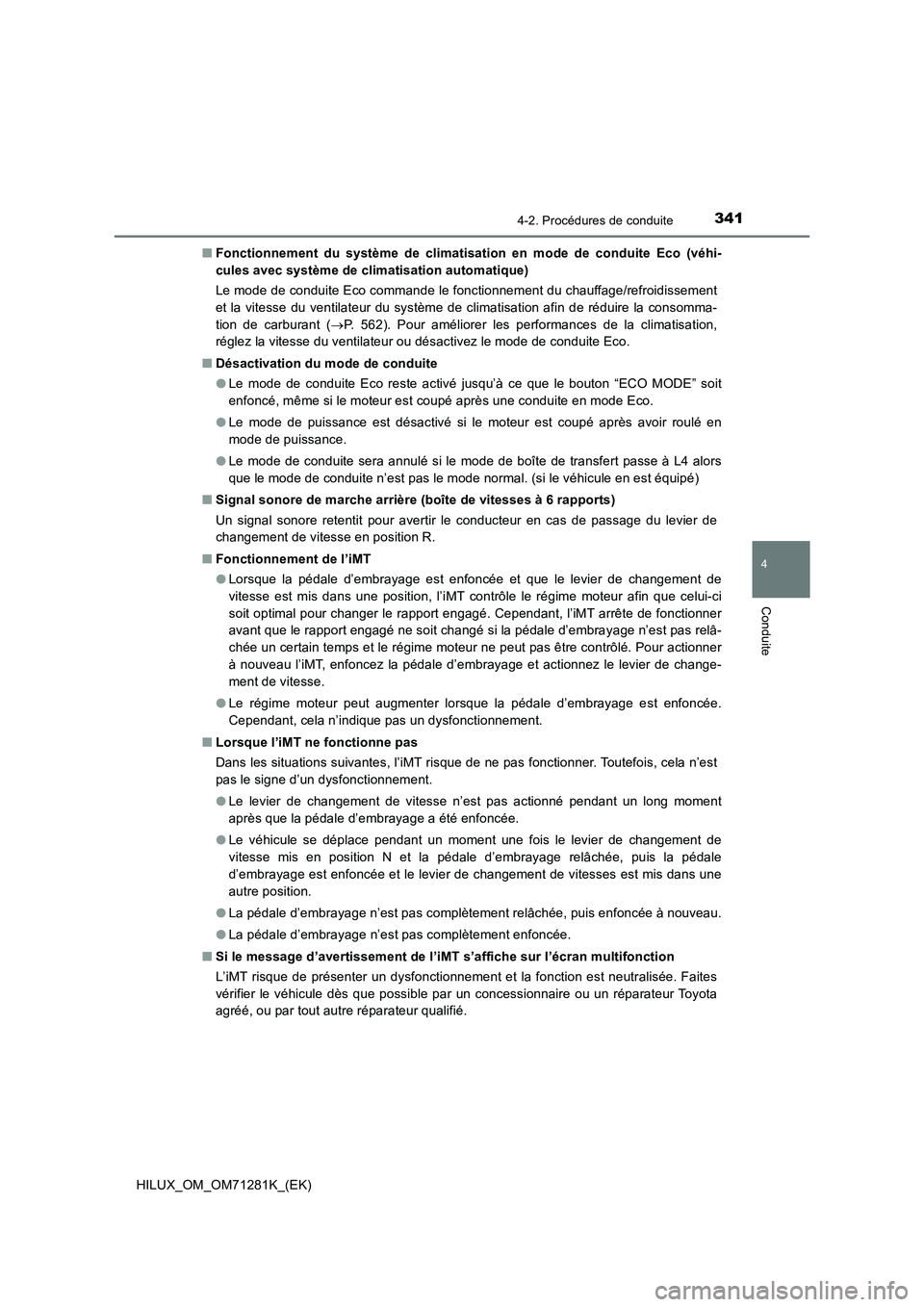

3414-2. Procédures de conduite
4
Conduite
HILUX_OM_OM71281K_(EK)QFonctionnement du système de climatisation en mode de conduite Eco (véhi-
cules avec système de climatisation automatique)
Le mode de conduite Eco commande le fonctionnement du chauffage/refroidissement
et la vitesse du ventilateur du système de climatisation afin de réduire la consomma-
tion de carburant (P. 562). Pour améliorer les performances de la climatisation,
réglez la vitesse du ventilateur ou désactivez le mode de conduite Eco.
QDésactivation du mode de conduite
OLe mode de conduite Eco reste activé jusqu’à ce que le bouton “ECO MODE” soit
enfoncé, même si le moteur est coupé après une conduite en mode Eco.
OLe mode de puissance est désactivé si le moteur est coupé après avoir roulé en
mode de puissance.
OLe mode de conduite sera annulé si le mode de boîte de transfert passe à L4 alors
que le mode de conduite n’est pas le mode normal. (si le véhicule en est équipé)
QSignal sonore de marche arrière (boîte de vitesses à 6 rapports)
Un signal sonore retentit pour avertir le conducteur en cas de passage du levier de
changement de vitesse en position R.
QFonctionnement de l’iMT
OLorsque la pédale d’embrayage est enfoncée et que le levier de changement de
vitesse est mis dans une position, l’iMT contrôle le régime moteur afin que celui-ci
soit optimal pour changer le rapport engagé. Cependant, l’iMT arrête de fonctionner
avant que le rapport engagé ne soit changé si la pédale d’embrayage n’est pas relâ-
chée un certain temps et le régime moteur ne peut pas être contrôlé. Pour actionner
à nouveau l’iMT, enfoncez la pédale d’embrayage et actionnez le levier de change-
ment de vitesse.
OLe régime moteur peut augmenter lorsque la pédale d’embrayage est enfoncée.
Cependant, cela n’indique pas un dysfonctionnement.
QLorsque l’iMT ne fonctionne pas
Dans les situations suivantes, l’iMT risque de ne pas fonctionner. Toutefois, cela n’est
pas le signe d’un dysfonctionnement.
OLe levier de changement de vitesse n’est pas actionné pendant un long moment
après que la pédale d’embrayage a été enfoncée.
OLe véhicule se déplace pendant un moment une fois le levier de changement de
vitesse mis en position N et la pédale d’embrayage relâchée, puis la pédale
d’embrayage est enfoncée et le levier de changement de vitesses est mis dans une
autre position.
OLa pédale d’embrayage n’est pas complètement relâchée, puis enfoncée à nouveau.
OLa pédale d’embrayage n’est pas complètement enfoncée.
QSi le message d’avertissement de l’iMT s’affiche sur l’écran multifonction
L’iMT risque de présenter un dysfonctionnement et la fonction est neutralisée. Faites
vérifier le véhicule dès que possible par un concessionnaire ou un réparateur Toyota
agréé, ou par tout autre réparateur qualifié.

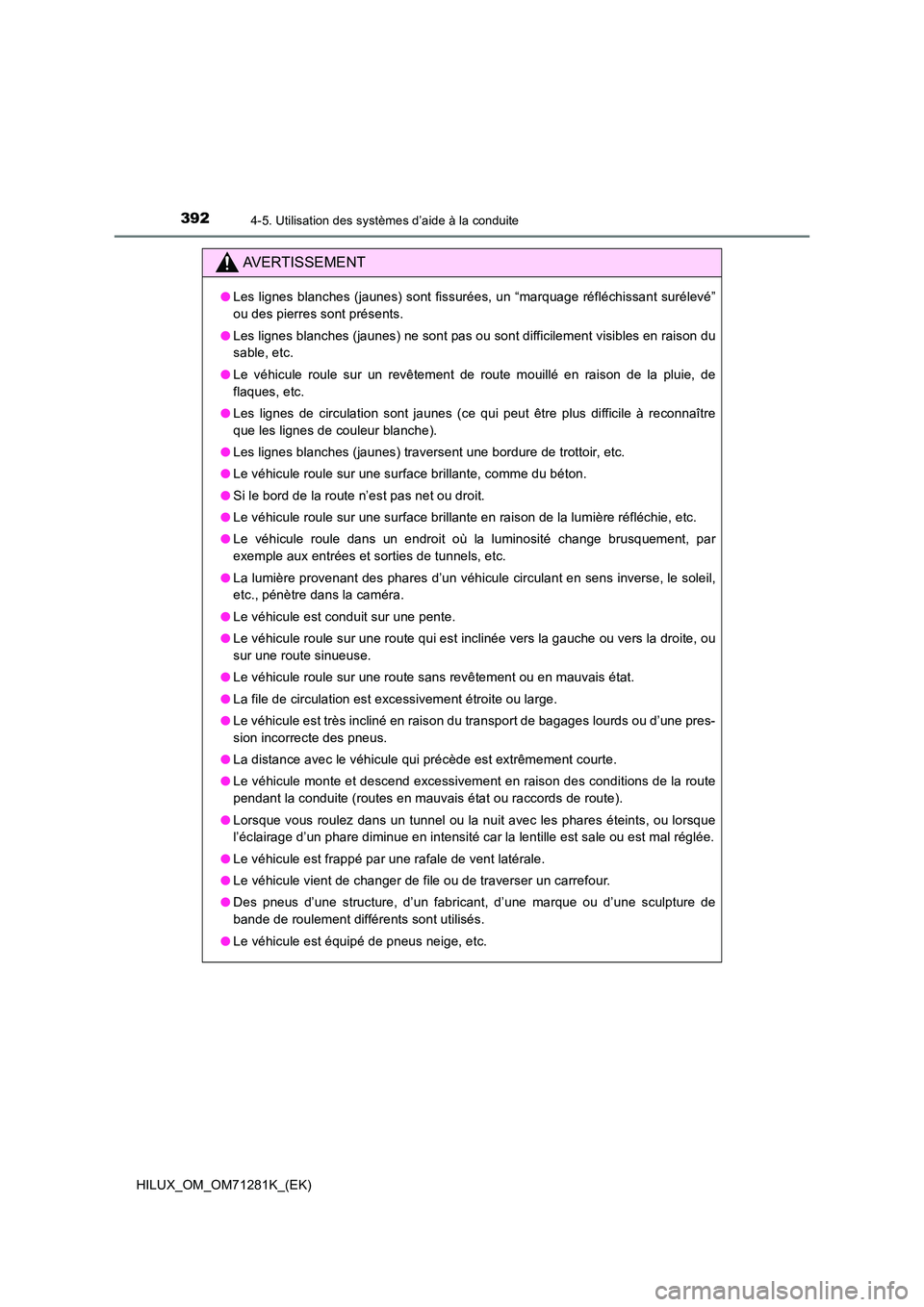

3924-5. Utilisation des systèmes d’aide à la conduite
HILUX_OM_OM71281K_(EK)
AVERTISSEMENT
OLes lignes blanches (jaunes) sont fissurées, un “marquage réfléchissant surélevé”
ou des pierres sont présents.
O Les lignes blanches (jaunes) ne sont pas ou sont difficilement visibles en raison du
sable, etc.
O Le véhicule roule sur un revêtement de route mouillé en raison de la pluie, de
flaques, etc.
O Les lignes de circulation sont jaunes (ce qui peut être plus difficile à reconnaître
que les lignes de couleur blanche).
O Les lignes blanches (jaunes) traversent une bordure de trottoir, etc.
O Le véhicule roule sur une surface brillante, comme du béton.
O Si le bord de la route n’est pas net ou droit.
O Le véhicule roule sur une surface brillante en raison de la lumière réfléchie, etc.
O Le véhicule roule dans un endroit où la luminosité change brusquement, par
exemple aux entrées et sorties de tunnels, etc.
O La lumière provenant des phares d’un véhicule circulant en sens inverse, le soleil,
etc., pénètre dans la caméra.
O Le véhicule est conduit sur une pente.
O Le véhicule roule sur une route qui est inclinée vers la gauche ou vers la droite, ou
sur une route sinueuse.
O Le véhicule roule sur une route sans revêtement ou en mauvais état.
O La file de circulation est excessivement étroite ou large.
O Le véhicule est très incliné en raison du transport de bagages lourds ou d’une pres-
sion incorrecte des pneus.
O La distance avec le véhicule qui précède est extrêmement courte.
O Le véhicule monte et descend excessivement en raison des conditions de la route
pendant la conduite (routes en mauvais état ou raccords de rout e).
O Lorsque vous roulez dans un tunnel ou la nuit avec les phares éteints, ou lorsque
l’éclairage d’un phare diminue en intensité car la lentille est sale ou est mal réglée.
O Le véhicule est frappé par une rafale de vent latérale.
O Le véhicule vient de changer de file ou de traverser un carrefour.
O Des pneus d’une structure, d’un fabricant, d’une marque ou d’une sculpture de
bande de roulement différents sont utilisés.
O Le véhicule est équipé de pneus neige, etc.

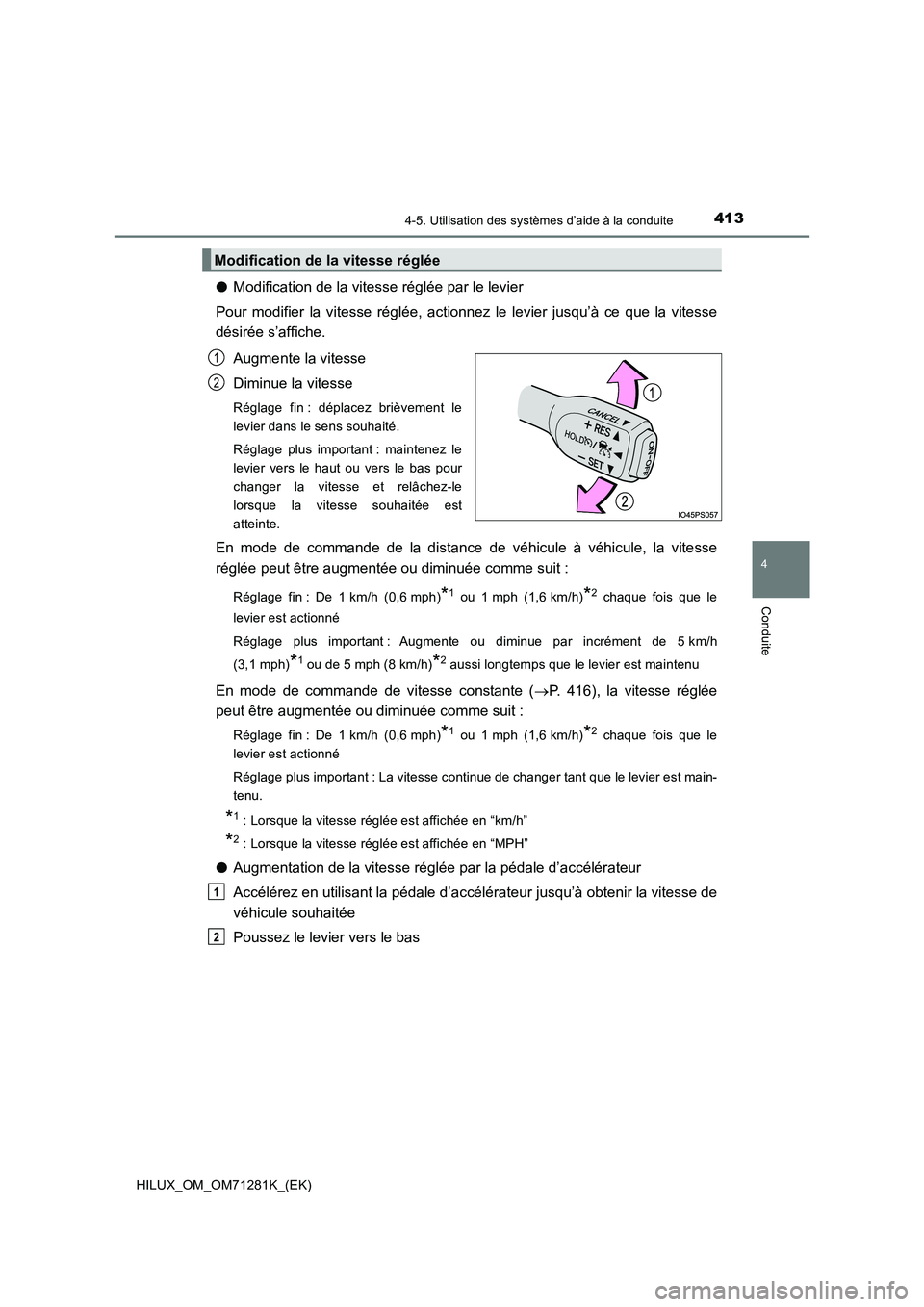

4134-5. Utilisation des systèmes d’aide à la conduite
4
Conduite
HILUX_OM_OM71281K_(EK)
OModification de la vitesse réglée par le levier
Pour modifier la vitesse réglée, actionnez le levier jusqu’à ce que la vitesse
désirée s’affiche.
Augmente la vitesse
Diminue la vitesse
Réglage fin : déplacez brièvement le
levier dans le sens souhaité.
Réglage plus important : maintenez le
levier vers le haut ou vers le bas pour
changer la vitesse et relâchez-le
lorsque la vitesse souhaitée est
atteinte.
En mode de commande de la distance de véhicule à véhicule, la vitesse
réglée peut être augmentée ou diminuée comme suit :
Réglage fin : De 1 km/h (0,6 mph)*1 ou 1 mph (1,6 km/h)*2 chaque fois que le
levier est actionné
Réglage plus important : Augmente ou diminue par incrément de 5 km/h
(3,1 mph)
*1 ou de 5 mph (8 km/h)*2 aussi longtemps que le levier est maintenu
En mode de commande de vitesse constante (P. 416), la vitesse réglée
peut être augmentée ou diminuée comme suit :
Réglage fin : De 1 km/h (0,6 mph)*1 ou 1 mph (1,6 km/h)*2 chaque fois que le
levier est actionné
Réglage plus important : La vitesse continue de changer tant que le levier est main-
tenu.
*1: Lorsque la vitesse réglée est affichée en “km/h”
*2: Lorsque la vitesse réglée est affichée en “MPH”
OAugmentation de la vitesse réglée par la pédale d’accélérateur
Accélérez en utilisant la pédale d’accélérateur jusqu’à obtenir la vitesse de
véhicule souhaitée
Poussez le levier vers le bas
Modification de la vitesse réglée
1
2
1
2
