display TOYOTA HILUX 2021 Bruksanvisningar (in Swedish)

Navigation system-linked display
(if equipped)
Select to display the following navigation
system-linked information.
• Route guidance
• Compass display
Audio system-linked display
(if equipped)
Select to enable selection of an audio
source or track on the meter using the
meter control switches.
Driving support system
information (if equipped)Select to display the operational status
of the following systems:
• LDA (Lane Departure Alert With Yaw
Assist Function) (→P. 176)
• RSA (Road Sign Assist) (→P. 182)
• Dynamic radar cruise control
(→P. 187)
Warning message display
Select to display warning messages and
measures to be taken if a malfunction is
detected. (→P. 349)
Settings display
Select to change the meter display
settings. (→P. 392)
Använda de rattmonterade kontrollerna
Informationsdisplayen hanteras med de rattmonterade kontrollerna.
1Bekräfta/Ställ in
2Välja funktion/ändra sidor
3Återgå till föregående skärm
4Tryck: Visar skärmen som registrerats
för första skärm.
Om ingen skärm har registrerats visas
skärmen med körinformation.
Tryck och håll intryckt: Registrerar
skärmen som visas för tillfället som första
skärm.När bekräftelseskärmen visas ska du välja
"Ja" för att registrera skärmen. Om den
valda skärmen inte kan registreras visas
ett felmeddelande.
5Display för inkommande samtal
(i förekommande fall)
Länkat till handsfree-systemet,
inkommande samtal visas. Se
instruktionsboken till navigations-/
multimediasystemet eller
instruktionsboken till multimediasystemet
för uppgifter om handsfree-systemet.
2.1 Instrumentgrupp
89
2
Instrumentgrupp

Färdinformation
Funktionerna som visas kan växlas med
en tryckning på ”<” eller ”>” på ratten för
att välja
och tryck på “∧” eller “∨”.
Färdinformation 1 och 2
• Aktuell bränsleekonomi (diagram eller
värde)
*1, 2
Visar den aktuella
bränsleförbrukningen.
• Genomsnittlig bränsleekonomi
(efter nollställning
*3/efter start/efter
tankning)*1, 2
Visar den genomsnittliga
bränsleförbrukningen sedan funktionen
nollställdes, motorn startades, eller bilen
tankades.
• Medelhastighet
(efter nollställning
*3/efter start)*1
Visar bilens medelhastighet sedan
funktionen nollställdes eller motorn
startades.
• Förbrukad tid
(efter nollställning
*3/efter start)*1
Visar förbrukad tid sedan funktionen
nollställdes eller motorn startades.
• Sträcka (räckvidd/efter start)
*1
Visar den beräknade körsträckan som
kan köras på mängden återstående
bränsle eller den körda sträckan sedan
motorn startades.
• Sträckan beräknas utifrån bilens
genomsnittliga bränsleförbrukning.
Därför kan den verkliga körsträckan
skilja sig från den som visas.
• Om du inte fyller på tillräckligt med
bränsle uppdateras eventuellt inte
displayen. Stäng av motorn vid
tankning. Displayen uppdateras
eventuellt inte om bilen tankas utan
att startknappen har tryckts till
avstängt läge.
*1: Kan registreras på Körinformation
1 och 2. (→Sid. 91)
*2: Använd den visade
bränsleförbrukningen som referens.
*3: Nollställning:
– Välj den funktion som ska nollställas
med rattkontrollerna, håll intryckt
för att nollställa.
– Om mer än en funktion ska
nollställas visas rutor för ikryssning
bredvid funktionerna.
Eco Driving Indicator Zone/Eco Score
• Visar zon för Eco-körning med
nuvarande Eco-körningsförhållande
baserat på accelerationen. (→Sid. 84)
• Visar det totala resultatet från
eco-körningen för att bidra till att
förarens ekokörningsteknik kan
förbättras. (→Sid. 92)
Eco-besparing
Visar jämförelse av bränsleförbrukning,
genomsnittlig bränsleförbrukning efter
nollställning och kostnaden för
förbrukat bränsle. (→Sid. 93)
Styrvinkel
Visar beräknad riktning för framhjulen.
Hjulens riktning visas i 3 stadier för både
vänster och höger enligt hjulvinkeln.
Medan Toyota parkeringssensor
(→sid. 198) är aktiverad
(i förekommande fall) eller om en dörr
inte är helt stängd visas relaterad
information för framhjulens riktning.
Om en batteripol lossas och därefter
ansluts igen kan displayen tillfälligt
stängas av. Displayen slås på igen efter
en stunds körning.
Hastighetsmätardisplay
Visar körhastigheten.
AdBlue™-mätare (i förekommande
fall)
Visar mängden återstående AdBlue™ i
tanken. (→Sid. 93)
2.1 Instrumentgrupp
90

Display för inställningar
Inställningarna för följande funktioner
kan ändras, se Sid. 391
LDA (Aktiv körfilsvarning med
girassistans) (i förekommande fall)
(→Sid. 176)
Välj för att ställa in följande funktioner.
• Girassistans
Välj för att aktivera/inaktivera
girassistansen.
• Varningens känslighet
Välj för att ställa in varningens
känslighet.
• Krängningsvarning, funktion
Välj för att aktivera/inaktivera bilens
krängningsvarning
• Krängningsvarningens känslighet
Välj för att ställa in vingelvarningens
känslighet.
PCS (Aktivt krockskyddssystem)
(i förekommande fall) (→Sid. 168)
Välj för att ställa in följande funktioner.
• PCS På/Av
Välj för att aktivera/inaktivera
krockskyddssystemet.
• Känslighet (avståndsinställning för
varning)
Välj för att ändra avståndsinställningen
för varningen i det aktiva krockskyddet.
RSA (Vägskyltsigenkänning)
(i förekommande fall) (→Sid. 182)
Välj för att ställa in följande funktioner.
• Vägskyltsigenkänning På/Av
Välj för att aktivera/inaktivera
RSA-systemet.
• Aviseringsmetod (för hög
hastighet/omkörningsförbud/övrigt
*)Välj för att ändra respektive
informationsmetod för att varna föraren
när systemet känner av skyltar för hög
hastighet, omkörning förbjuden och
infart förbjuden.
*: Endast meddelande om infartsförbud.
(modeller med navigationssystem)
• Meddelandenivå
Välj för att ändra meddelandenivån när
föraren ska varnas om systemet känner
av en hastighetsbegränsningsskylt.
DRCC(RSA) (i förekommande fall)
(→Sid. 192)
Välj för att aktivera/inaktivera den
aktiva farthållaren med radar och
vägskyltsigenkänning.
Inställning för bilen
Tomgångsstopp (i förekommande fall)
Välj för att ändra stopptiden för
tomgång (motorns stopptid via
stopp- och startsystemet) när
luftkonditioneringen är i gång.
Anpassning av instrument
• Språk
Välj för att ändra språket på displayen.
• Enheter
Välj för att ändra måttenheten för
bränsleförbrukning.
• Eco, kontrollampa
Välj för att aktivera/inaktivera
kontrollampa för Eco-körning.
(→Sid. 84)
•
reglageinställningar
Du kan registrera 1 skärm som första
skärm. Håll
intryckt för att registrera
medan den önskade skärmen visas.
• Färdinformation 1 och 2
Välj för att välja upp till 2 funktioner som
ska visas på skärmen för körinformation.
Högst 2 skärmar för körinformation kan
ställas in.
2.1 Instrumentgrupp
91
2
Instrumentgrupp

• Popup-meddelande (i förekommande
fall)
Välj för att ställa in de
snabbmeddelanden som kan visas i vissa
situationer, På/Av.
• Kontrastfärg (i förekommande fall)
Välj för att ändra kontrastfärgerna på
skärmen, t.ex. färgen på markören.
• Eco-besparing
Välj för att ställa in eller ändra
jämförelsen av bränsleförbrukning och
bränslepriset.
• Nollställning
Registrerade eller ändrade
instrumentinställningar tas bort eller
återställs till de ursprungliga
inställningarna.
Popup-display
Popup-meddelandet visas på
informationsdisplayen enligt
driftsförhållandena för följande
funktioner:
• Vägledningsdisplay för system som är
länkat till navigationssystemet
(i förekommande fall)
• Visning av inkommande samtal i
handsfree-systemet (i förekommande
fall)
• Stopp- och startsystem, driftstid
(i förekommande fall)
• Stopp- och startsystem, status
(i förekommande fall)
Snabbmeddelanden kan ställas in på
påslaget eller avstängt läge. (→Sid. 392)
Eco-resultat
Körförhållanden visas i 5 etapper och
delas in i 3 kategorier: start, körning och
stopp. Varje gång bilen stannar visas
resultatet. (Varje gång bilen accelererar
nollställs det senast visade resultatet.
Ett sammanlagt resultat beräknas inte.)
1Eco-resultat
Räknar samman antalet starter, körningar
och stopp i eco-läge, och visar resultatet.
2Eco-start
Visar eco-nivån som beräknats från
accelerationsnivån när bilen startades
3Eco-körning
Visar eco-nivån som beräknats från
accelerationen när bilen kördes
4Eco-stopp
Visar eco-nivån som beräknats från
tidpunkten när gaspedalen släpptes upp
till dess att bilen stannade
Om gaspedalen inte trampas ned, t.ex.
om bilen körs med farthållaren
(i förekommande fall) eller den aktiva
farthållaren (i förekommande fall)
aktiverad inkluderas inte den körda
sträckan i Eco Score. Bedömningen av
Eco Score varierar beroende på
körförhållanden och miljöfaktorer. Eco
Score länkas inte till bränsleförbrukning.
Eco Score aktiveras inte i följande
förhållanden:
• Bilens hastighet överskrider cirka
130 km/tim.
• Växelspaken är i annat läge än D.
(modeller med automatväxellåda)
• En växelpaddel används. (modeller
med växelpaddlar)
• Reglaget för framhjulsdrift är i läge L4
(i förekommande fall).
• Hjälpsystem vid utförskörning
(i förekommande fall).
•
Bilen är i kraftläge (i förekommande fall).
2.1 Instrumentgrupp
92

Eco-besparing
Visar jämförelse av bränsleförbrukning,
genomsnittlig bränsleförbrukning efter
nollställning och kostnaden för
förbrukat bränsle.
1Bränsleförbrukning, jämförelse
Visar den inställda bränsleförbrukningen
jämfört med den verkliga
bränsleförbrukningen.
2Genomsnittlig bränsleförbrukning
efter nollställning
Visar genomsnittlig bränsleförbrukning
sedan den senaste nollställningen.
• Funktionen kan nollställas med entryckning på
i minst 1 sekund
när displayen visar genomsnittlig
bränsleförbrukning
• Använd den genomsnittliga bränsleförbrukningen som referens
3Besparingar/bränslekostnad
Visar de möjliga besparingarna om
jämförelsen för bränsleförbrukningen är
inställd, och visar den verkliga
bränslekostnaden om jämförelsen för
bränsleförbrukning inte är inställd.
Använd den visade bränslekostnaden och
besparingen som referens. Beroende på
tankningsmetoder, körförhållanden och
miljömässiga faktorer kan den visade
bränslekostnaden variera från den
verkliga bränslekostnaden, i vissa fall är
bränslekostnaden och besparingar inte
länkade till Eco-resultatet. Eco-besparing, inställning
Inställningar av bränslepriset och
jämförelsen av bränsleförbrukning kan
göras på inställningsdisplayen. Använd
rattkontrollerna för att välja
medan
bilen är stillastående och tryck på,
och välj ”Eco Saving” och tryck på.
AdBlue™-mätare (i förekommande fall)
Visar mängden återstående AdBlue™ i
tanken.
1Full
2To m
Ställa in automatisk avstängning av
display
I följande situationer blir
inställningsdisplayen, där inställningarna
kan ändras med rattkontrollerna,
automatiskt avstängd.
• Om ett varningsmeddelande visas medan inställningsdisplayen visas
• Om bilen kommer i rörelse medan inställningsdisplayen visas
Vid bortkoppling eller inkoppling av
batteriet
Data med körningsinformation och
inställningar nollställs.
LSD-skärm
Små prickar eller ljusfläckar kan synas på
displayen. Detta fenomen är vanligt i
LCD-skärmar och innebär inga problem
vid användning av skärmen.
2.1 Instrumentgrupp
93
2
Instrumentgrupp

VARNING!
Säkerhetsåtgärder under körning
• Om du använder
informationsdisplayen under körning
ska du vara extra uppmärksam på
säkerheten i området kring bilen.
• Titta inte oavbrutet på
informationsdisplayen under körning
eftersom du kan missa att se
fotgängare, föremål på vägen, etc,
framför bilen.
Eco-resultat
Använd Eco Score som referens. Kör
alltid säkert enligt rådande väg- och
trafikförhållanden.
2.1.4 Information om
bränsleförbrukning*
*: I förekommande fall
Information om bränsleförbrukning
kan visas på skärmen till
navigationssystemet eller
multimediasystemet typ A
*.
*: Se ”Hur typen av multimediasystem
identifieras” för att kontrollera typen av
ditt multimediasystem. (→Sid. 95)
1Skärm till navigationssystem eller
multimediasystem
2"MENU", knapp
3"INFO", knapp (i förekommande fall)
Bilden gäller vänsterstyrd modell. Dessa
knappar är placerade på motsatt sida i
högerstyrda bilar.Visar skärm för trippinformation eller
historik
Vid användning av "INFO"-knappen
Tryck på "INFO"-knappen.
Vid användning av "MENU"-knappen
1. Tryck på knappen "MENU".
2. Välj "Info" på skärmen "Meny".
Bränsleförbrukning
Trippinformation
Om inte skärmen Trippinformation visas,
trycker du på "Trippinformation".
1Bränsleförbrukning under de senaste
15 minuterna
2Aktuell bränsleförbrukning
3Nollställa trippinformationsdata
4Skärmen "Historik" visas.
5Räckvidd
6Den förflutna tiden sedan motorn
startades
7Bilens medelhastighet sedan motorn
startades
Den genomsnittliga
bränsleförbrukningen för de senaste
15 minuterna delas upp med olika färger i
tidigare genomsnitt och genomsnitt
sedan tändningslåset senast vreds till
läge ”ON” (modeller utan elektroniskt
lås- och startsystem) eller startknappen
trycktes till tändningsläge (modeller med
elektroniskt lås- och startsystem).
2.1 Instrumentgrupp
94

Tryck på valfri knapp på
fjärrkontrollnyckeln för att stänga av
larmet.
När du behöver lämna ifrån dig nyckeln
till vakten på en bevakad parkering
Lås handskfacket om det behövs.
(→Sid. 282)
Modeller utan elektroniskt lås- och
startsystem
Behåll huvudnyckeln för ditt eget behov
och lämna servicenyckeln till
parkeringsvakten.
Modeller med elektroniskt lås- och
startsystem
Behåll den mekaniska nyckeln för ditt
eget behov och lämna den elektroniska
nyckeln till parkeringsvakten. Om det
finns en extranyckel ska du ha den med
dig för eget bruk såväl som den
mekaniska nyckeln.
Om du tappar bort nycklarna
Nya originalnycklar kan tillverkas av varje
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad eller annan verkstad
med motsvarande kvalifikationer och
utrustning med huvudnyckeln (modeller
utan elektroniskt lås- och startsystem)
eller den andra nyckeln av samma typ
(modeller med elektroniskt lås- och
startsystem) och nyckelnumret som är
stämplat på nummerbrickan till din
nyckel. Förvara nyckelbrickan på en säker
plats, t.ex. i plånboken, inte i bilen.
I flygplan (typ B och C)
Om du tar med dig en nyckel med trådlös
fjärrfunktion när du flyger ska du inte
trycka på några knappar på nyckeln
medan du är inne i flygplanet. Om du
förvarar nyckeln i en väska eller liknande,
se till att knapparna inte kan tryckas ned
oavsiktligt. En tryckning på en knapp kan
leda till att nyckeln avger radiovågor,
vilket kan störa systemen i flygplanet.Nyckelbatteri, urladdning
Modeller utan elektroniskt lås- och
startsystem
Även om fjärrkontrollen inte används kan
batteriet ta slut. Byt batteri om det
behövs. (→Sid. 316)
Modeller med elektroniskt lås- och
startsystem
→Sid. 110
Om ett meddelande beträffande den
elektroniska nyckelns tillstånd eller
startknappens läge visas
Ett meddelande som ber användaren
bekräfta den elektroniska nyckelns
tillstånd eller startknappens läge kan
visas på informationsdisplayen. Detta
sker för att undvika att den elektroniska
nyckeln glöms kvar i bilen, att du lämnar
bilen utan att stänga av startknappen,
eller att andra passagerare oavsiktligt tar
med nyckeln ut ur bilen. Följ i sådana fall
omedelbart anvisningarna på displayen.
Om ”Låg batterinivå i nyckel” visas på
informationsdisplayen
Den elektroniska nyckelns batteri är
dåligt laddat. Byt batteri i den
elektroniska nyckeln.
Byta batteri i den elektroniska nyckeln
→Sid. 316
Bekräftelse av den registrerade
nyckelns nummer
Antalet nycklar som redan är registrerade
på bilen kan bekräftas. Kontakta en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och
utrustning för information.
3.1 Nycklarnas funktioner
100

Ställa in larmet (i förekommande fall)
Larmet ställs in när dörrarna låses.
(→Sid. 76)
Om en symbol som indikerar att en
eller flera dörrar är öppna visas på
informationsdisplayen
En dörr eller flera dörrar har inte stängts
helt. Systemet indikerar även vilka
dörrar som inte är helt stängda. Om
bilen kommer upp i 5 km/tim blinkar
huvudvarningslampan och en
varningssummer hörs som indikerar att
en eller flera dörrar inte är helt stängda.
Kontrollera att alla dörrarna är stängda.
Låsa och låsa upp dörrarna inifrån
Dörrlåsreglage (i förekommande fall)
1Låsa alla dörrarna
2Låsa upp alla dörrarna
Invändig låsknapp
1Låsa dörren
2Låsa upp dörren
Förardörren kan öppnas genom att du
drar i det invändiga dörrhandtaget även
om låsknappen är i låst läge.
Låsa framdörrarna utifrån utan nyckel
1. Tryck den invändiga låsknappen till
låst läge.
2. Stäng dörren utifrån medan du drar i
dörrhandtaget.
Modeller utan elektroniskt lås- och
startsystem (modeller med centrallås):
Förardörren kan inte låsas om någon av
dörrarna är öppen och nyckeln är i
tändningslåset.
Modeller med elektroniskt lås- och
startsystem: Dörren kan inte låsas om
startknappen är i radioläge eller
tändningsläge, eller om den elektroniska
nyckeln är kvar i bilen.
Dock känns nyckeln eventuellt inte av på
rätt sätt och dörren kan eventuellt låsas.
Barnsäkra lås på bakdörr (endast
D-Cab)
Dörren kan inte öppnas inifrån när låset
är aktiverat.
1Upplåst
2Låst
Dessa lås kan aktiveras för att hindra att
barn öppnar de bakre dörrarna. Tryck ned
låsknappen på respektive bakdörr för att
spärra båda bakdörrarna.
3.2 Öppna, stänga och låsa dörrarna
103
3
Funktionen i respektive komponent

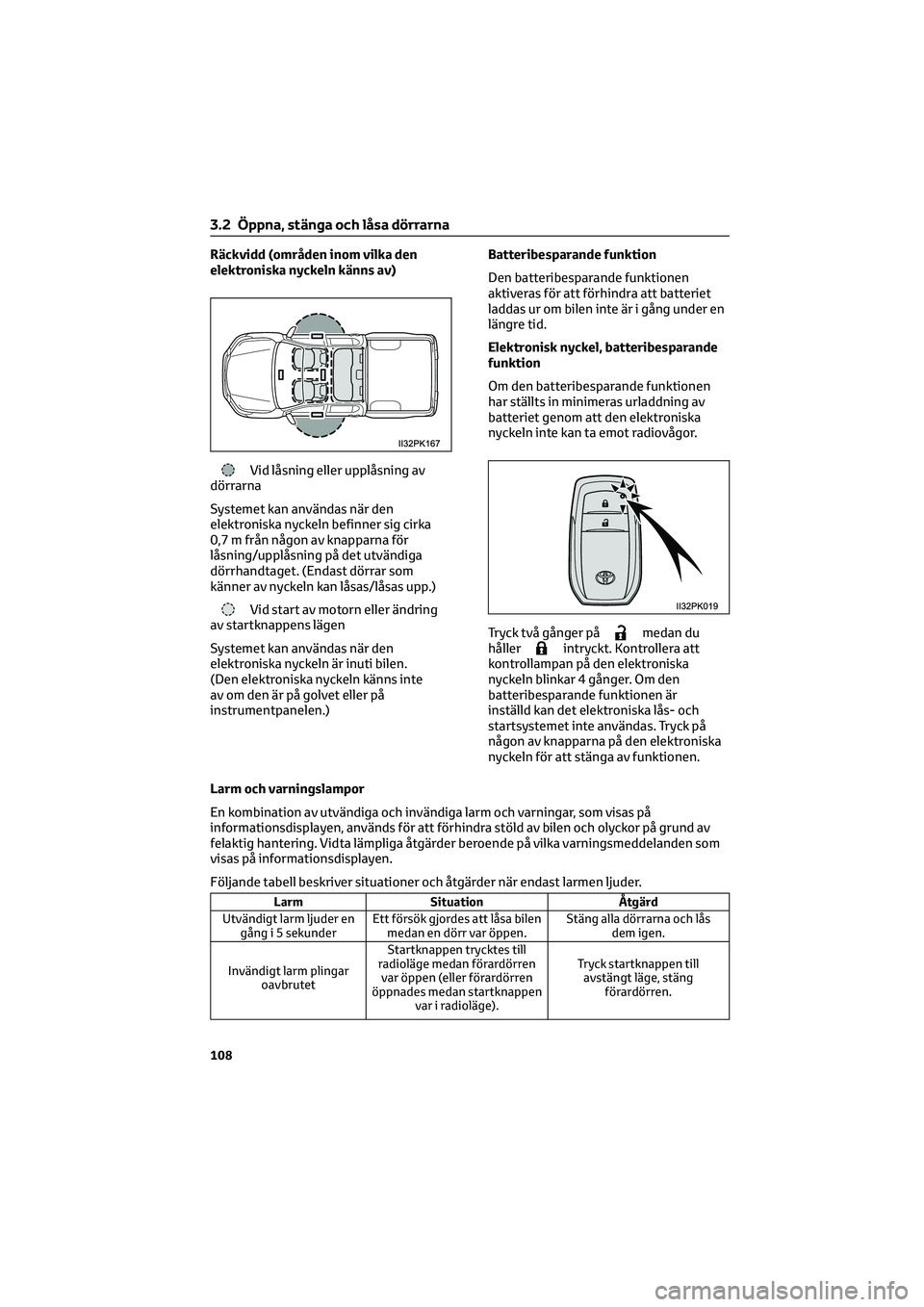

Räckvidd (områden inom vilka den
elektroniska nyckeln känns av)
Vid låsning eller upplåsning av
dörrarna
Systemet kan användas när den
elektroniska nyckeln befinner sig cirka
0,7 m från någon av knapparna för
låsning/upplåsning på det utvändiga
dörrhandtaget. (Endast dörrar som
känner av nyckeln kan låsas/låsas upp.)
Vid start av motorn eller ändring
av startknappens lägen
Systemet kan användas när den
elektroniska nyckeln är inuti bilen.
(Den elektroniska nyckeln känns inte
av om den är på golvet eller på
instrumentpanelen.)Batteribesparande funktion
Den batteribesparande funktionen
aktiveras för att förhindra att batteriet
laddas ur om bilen inte är i gång under en
längre tid.
Elektronisk nyckel, batteribesparande
funktion
Om den batteribesparande funktionen
har ställts in minimeras urladdning av
batteriet genom att den elektroniska
nyckeln inte kan ta emot radiovågor.
Tryck två gånger på
medan du
hållerintryckt. Kontrollera att
kontrollampan på den elektroniska
nyckeln blinkar 4 gånger. Om den
batteribesparande funktionen är
inställd kan det elektroniska lås- och
startsystemet inte användas. Tryck på
någon av knapparna på den elektroniska
nyckeln för att stänga av funktionen.
Larm och varningslampor
En kombination av utvändiga och invändiga larm och varningar, som visas på
informationsdisplayen, används för att förhindra stöld av bilen och olyckor på grund av
felaktig hantering. Vidta lämpliga åtgärder beroende på vilka varningsmeddelanden som
visas på informationsdisplayen.
Följande tabell beskriver situationer och åtgärder när endast larmen ljuder.
Larm Situation Åtgärd
Utvändigt larm ljuder en
gång i 5 sekunderEtt försök gjordes att låsa bilen
medan en dörr var öppen.Stäng alla dörrarna och lås
dem igen.
Invändigt larm plingar
oavbrutetStartknappen trycktes till
radioläge medan förardörren
var öppen (eller förardörren
öppnades medan startknappen
var i radioläge).Tryck startknappen till
avstängt läge, stäng
förardörren.
3.2 Öppna, stänga och låsa dörrarna
108

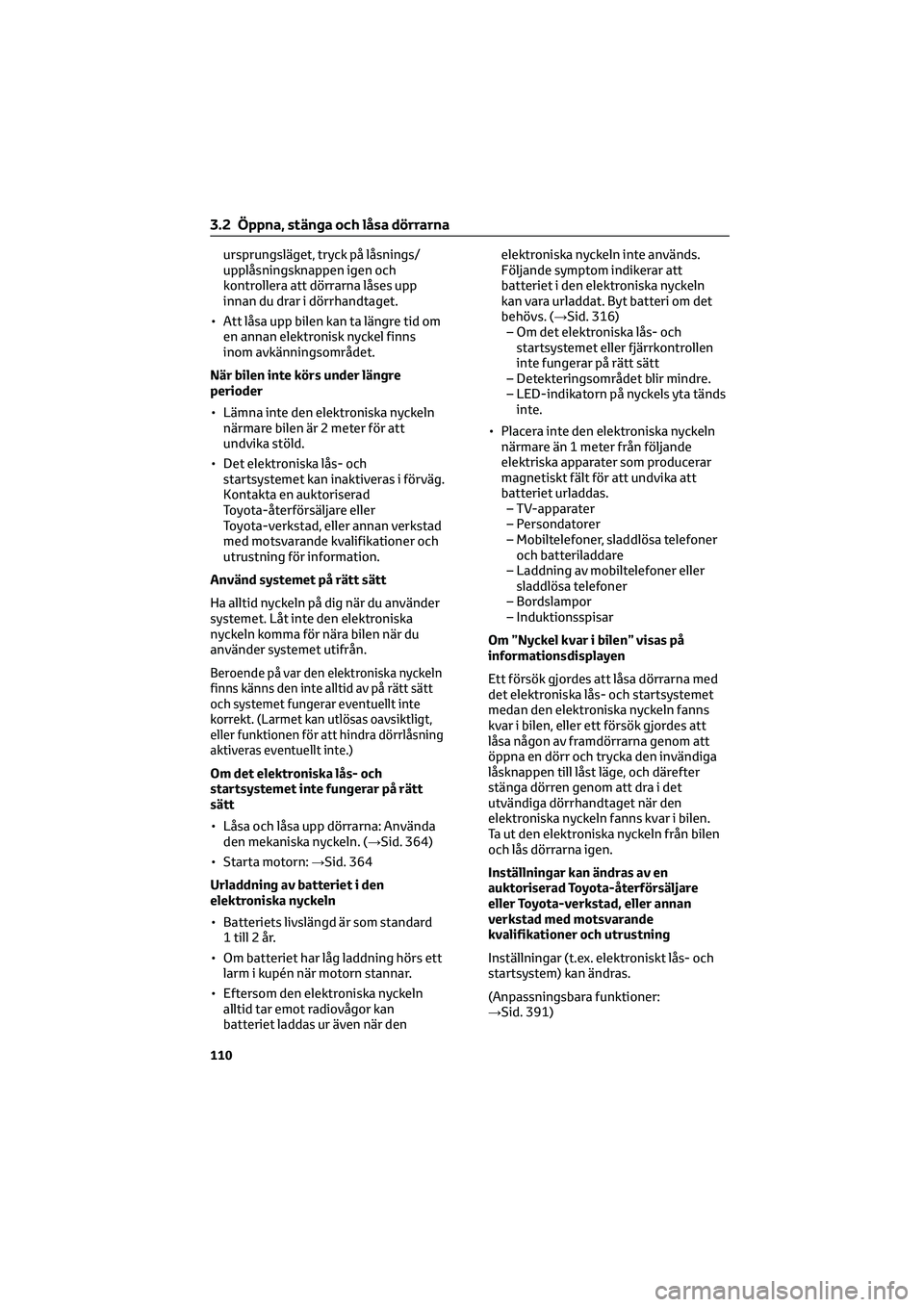

ursprungsläget, tryck på låsnings/
upplåsningsknappen igen och
kontrollera att dörrarna låses upp
innan du drar i dörrhandtaget.
• Att låsa upp bilen kan ta längre tid om
en annan elektronisk nyckel finns
inom avkänningsområdet.
När bilen inte körs under längre
perioder
• Lämna inte den elektroniska nyckeln
närmare bilen är 2 meter för att
undvika stöld.
• Det elektroniska lås- och
startsystemet kan inaktiveras i förväg.
Kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och
utrustning för information.
Använd systemet på rätt sätt
Ha alltid nyckeln på dig när du använder
systemet. Låt inte den elektroniska
nyckeln komma för nära bilen när du
använder systemet utifrån.
Beroende på var den elektroniska nyckeln
finns känns den inte alltid av på rätt sätt
och systemet fungerar eventuellt inte
korrekt. (Larmet kan utlösas oavsiktligt,
eller funktionen för att hindra dörrlåsning
aktiveras eventuellt inte.)
Om det elektroniska lås- och
startsystemet inte fungerar på rätt
sätt
• Låsa och låsa upp dörrarna: Använda
den mekaniska nyckeln. (→Sid. 364)
• Starta motorn:→Sid. 364
Urladdning av batteriet i den
elektroniska nyckeln
• Batteriets livslängd är som standard
1till2år.
• Om batteriet har låg laddning hörs ett
larm i kupén när motorn stannar.
• Eftersom den elektroniska nyckeln
alltid tar emot radiovågor kan
batteriet laddas ur även när denelektroniska nyckeln inte används.
Följande symptom indikerar att
batteriet i den elektroniska nyckeln
kan vara urladdat. Byt batteri om det
behövs. (→Sid. 316)
– Om det elektroniska lås- och
startsystemet eller fjärrkontrollen
inte fungerar på rätt sätt
– Detekteringsområdet blir mindre.
– LED-indikatorn på nyckels yta tänds
inte.
• Placera inte den elektroniska nyckeln
närmare än 1 meter från följande
elektriska apparater som producerar
magnetiskt fält för att undvika att
batteriet urladdas.
– TV-apparater
– Persondatorer
– Mobiltelefoner, sladdlösa telefoner
och batteriladdare
– Laddning av mobiltelefoner eller
sladdlösa telefoner
– Bordslampor
– Induktionsspisar
Om ”Nyckel kvar i bilen” visas på
informationsdisplayen
Ett försök gjordes att låsa dörrarna med
det elektroniska lås- och startsystemet
medan den elektroniska nyckeln fanns
kvar i bilen, eller ett försök gjordes att
låsa någon av framdörrarna genom att
öppna en dörr och trycka den invändiga
låsknappen till låst läge, och därefter
stänga dörren genom att dra i det
utvändiga dörrhandtaget när den
elektroniska nyckeln fanns kvar i bilen.
Ta ut den elektroniska nyckeln från bilen
och lås dörrarna igen.
Inställningar kan ändras av en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer och utrustning
Inställningar (t.ex. elektroniskt lås- och
startsystem) kan ändras.
(Anpassningsbara funktioner:
→Sid. 391)
3.2 Öppna, stänga och låsa dörrarna
110
