1292. Instrumentenpaneel
2
Instrumentenpaneel

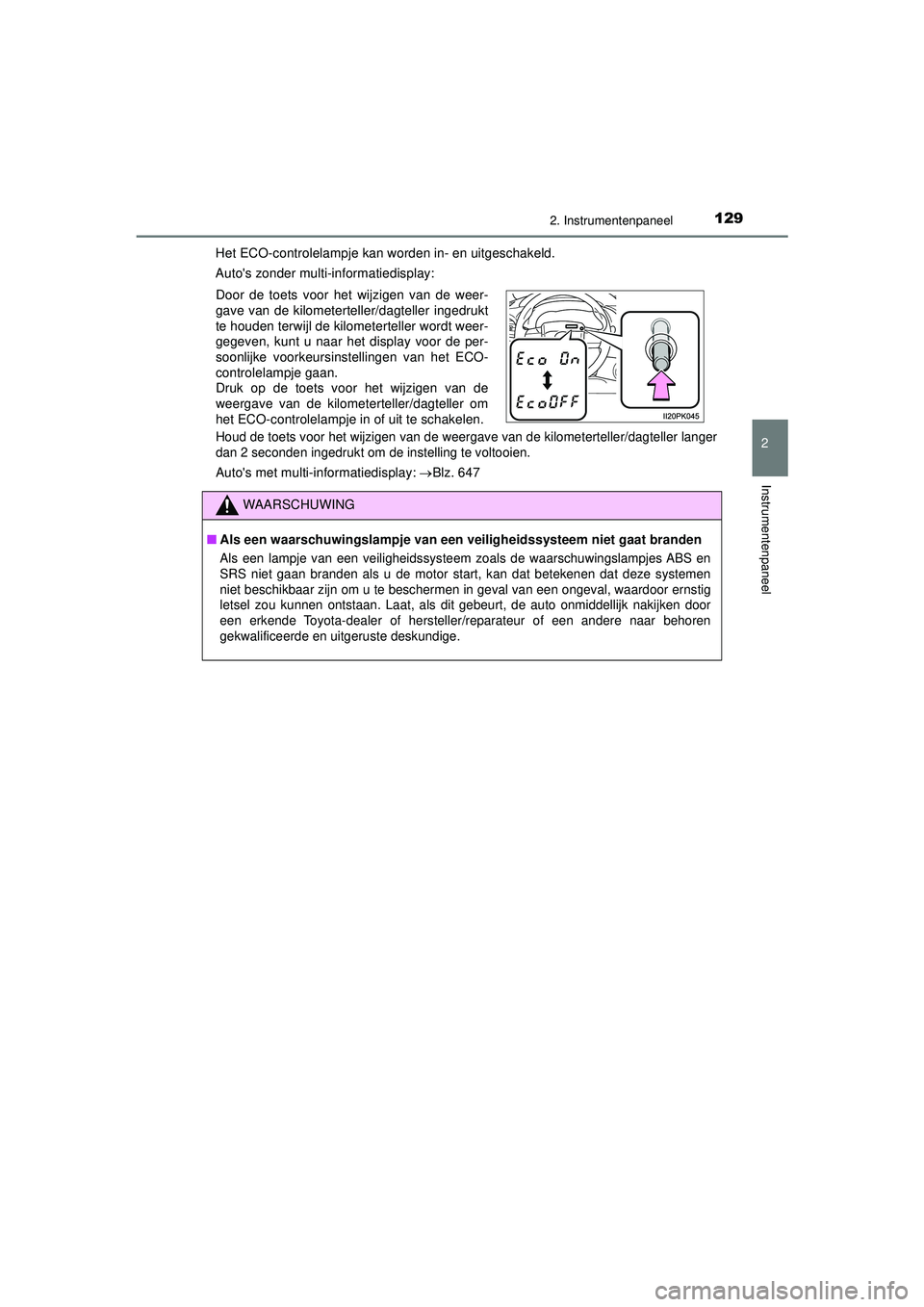

HILUX_OM_OM0K513E_(EE)Het ECO-controlelampje kan worden in- en uitgeschakeld.
Auto's zonder multi-informatiedisplay:
Houd de toets voor het wijzigen van de weergave van de kilometerteller/dagteller langer
dan 2 seconden ingedrukt om de instelling te voltooien.
Auto's met multi-informatiedisplay:
Blz. 647
Door de toets voor het wijzigen van de weer-
gave van de kilometerteller/dagteller ingedrukt
te houden terwijl de kilometerteller wordt weer-
gegeven, kunt u naar het display voor de per-
soonlijke voorkeursinstellingen van het ECO-
controlelampje gaan.
Druk op de toets voor het wijzigen van de
weergave van de kilometerteller/dagteller om
het ECO-controlelampje in of uit te schakelen.
WAARSCHUWING
■
Als een waarschuwingslampje van een ve iligheidssysteem niet gaat branden
Als een lampje van een veiligheidssysteem zoals de waarschuwingslampjes ABS en
SRS niet gaan branden als u de motor start, kan dat betekenen dat deze systemen
niet beschikbaar zijn om u te beschermen in geval van een ongeval, waardoor ernstig
letsel zou kunnen ontstaan. Laat, als dit gebeurt, de auto onmiddellijk nakijken door
een erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
HILUX_OM_OM0K513E_(EE).book Page 12 9 Wednesday, May 26, 2021 11:09 AM

1302. Instrumentenpaneel
HILUX_OM_OM0K513E_(EE)

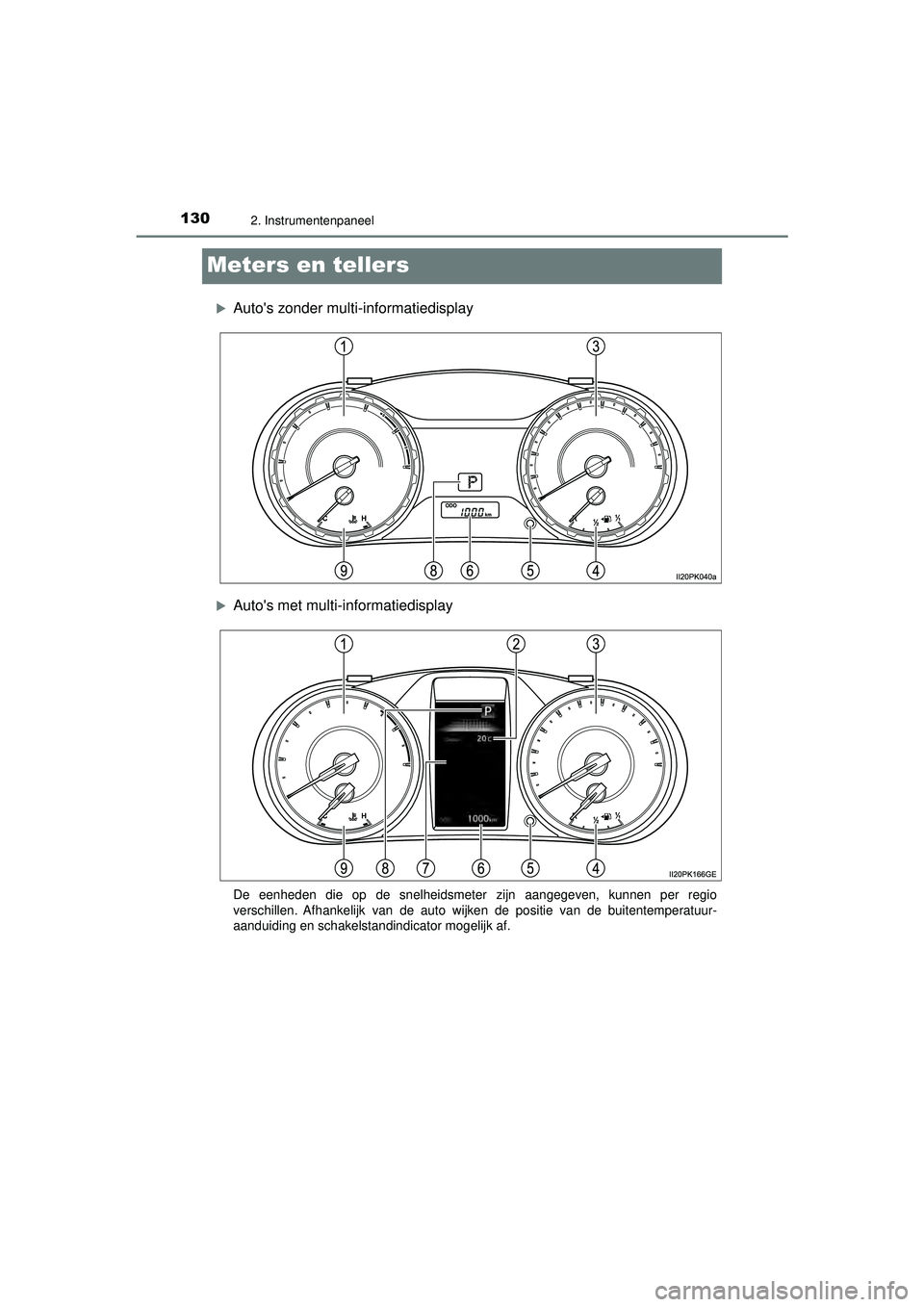

Meters en tellers
Auto's zonder multi-informatiedisplay
Auto's met multi-informatiedisplay
De eenheden die op de snelheidsmeter zijn aangegeven, kunnen per regio
verschillen. Afhankelijk van de auto wijken de positie van de buitentemperatuur-
aanduiding en schakelstandindicator mogelijk af.
HILUX_OM_OM0K513E_(EE).book Page 130 Wednesday, May 26, 2021 11:09 AM

1312. Instrumentenpaneel
2
Instrumentenpaneel
HILUX_OM_OM0K513E_(EE)

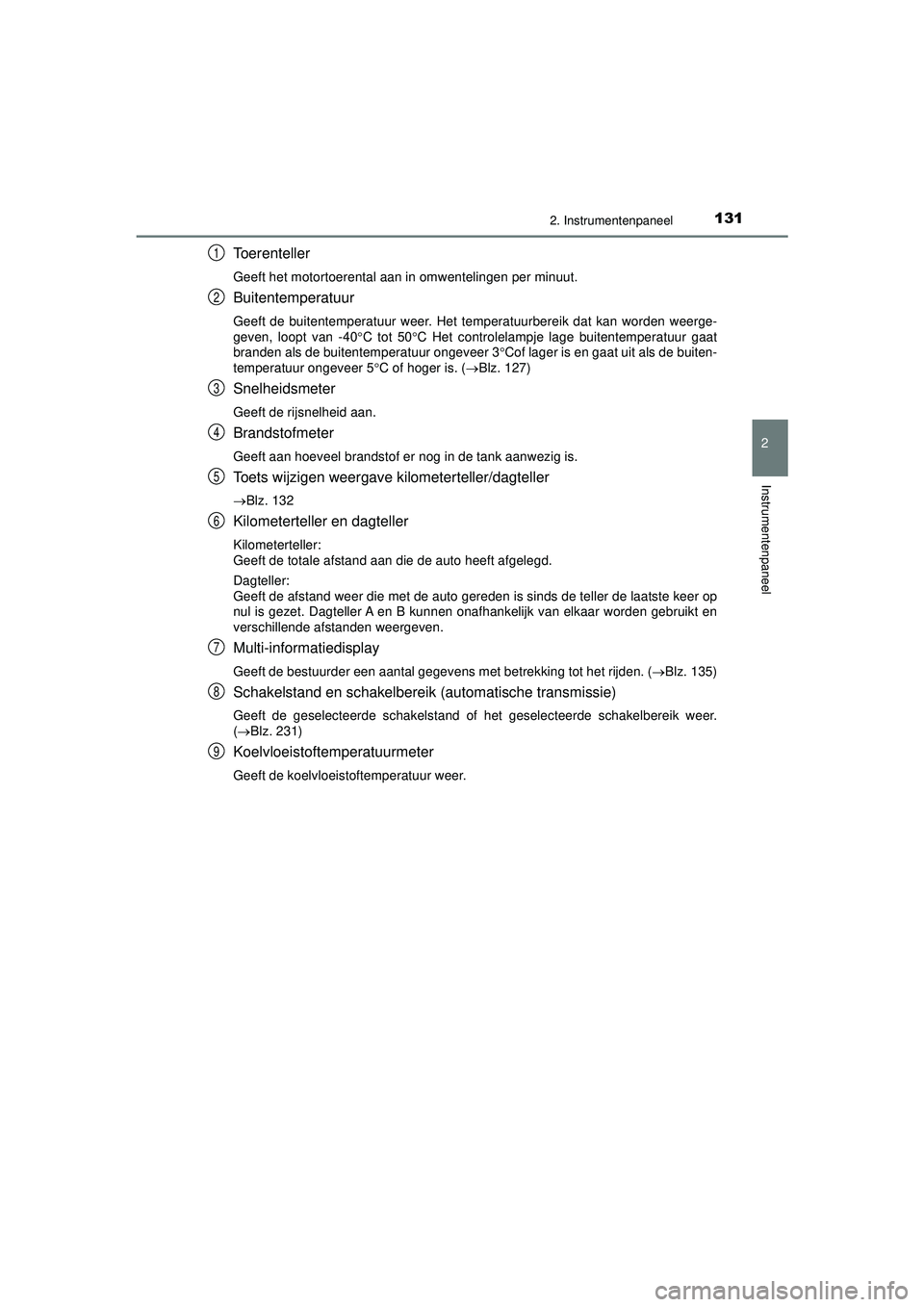

Toerenteller
Geeft het motortoerental aan in omwentelingen per minuut.
Buitentemperatuur
Geeft de buitentemperatuur weer. Het temperatuurbereik dat kan worden weerge-
geven, loopt van -40C tot 50 C Het controlelampje lage buitentemperatuur gaat
branden als de buitentemperatuur ongeveer 3 Cof lager is en gaat uit als de buiten-
temperatuur ongeveer 5 C of hoger is. (Blz. 127)
Snelheidsmeter
Geeft de rijsnelheid aan.
Brandstofmeter
Geeft aan hoeveel brandstof er nog in de tank aanwezig is.
Toets wijzigen weergave kilometerteller/dagteller
 Blz. 132
Kilometerteller en dagteller
Kilometerteller:
Geeft de totale afstand aan die de auto heeft afgelegd.
Dagteller:
Geeft de afstand weer die met de auto gereden is sinds de teller de laatste keer op
nul is gezet. Dagteller A en B kunnen onafhankelijk van elkaar worden gebruikt en
verschillende afstanden weergeven.
Multi-informatiedisplay
Geeft de bestuurder een aantal gegevens met betrekking tot het rijden. ( Blz. 135)
Schakelstand en schakelbereik (automatische transmissie)
Geeft de geselecteerde schakelstand of het geselecteerde schakelbereik weer.
( Blz. 231)
Koelvloeistoftemperatuurmeter
Geeft de koelvloeistoftemperatuur weer.
1
2
3
4
5
6
7
8
9
HILUX_OM_OM0K513E_(EE).book Page 13 1 Wednesday, May 26, 2021 11:09 AM

1322. Instrumentenpaneel
HILUX_OM_OM0K513E_(EE)
Auto's zonder multi-informatiedisplay
Door op deze toets te drukken, wordt geschakeld tussen de weergave van de
kilometerteller en de dagteller.
Kilometerteller
Dagteller A
*
Dagteller B*
*
: Door de toets ingedrukt te houden
wordt de dagteller gereset.
Auto's met multi-informatiedisplay
Met deze toets kunt u tussen kilometerteller, dagteller en regelbare dash-
boardverlichting schakelen.
Kilometerteller
Dagteller A
*1
Dagteller B*1
Display regelbare dashboardver-
lichting
*2
*1: Door de toets ingedrukt te houdenwordt de dagteller gereset.
*2: Door de toets ingedrukt te houdenwordt de lichtsterkte van de dashboard-
verlichting gewijzigd.
Wijzigen van de weergave
1
2
3
1
2
3
4
HILUX_OM_OM0K513E_(EE).book Page 13 2 Wednesday, May 26, 2021 11:09 AM

1332. Instrumentenpaneel
2
Instrumentenpaneel
HILUX_OM_OM0K513E_(EE)

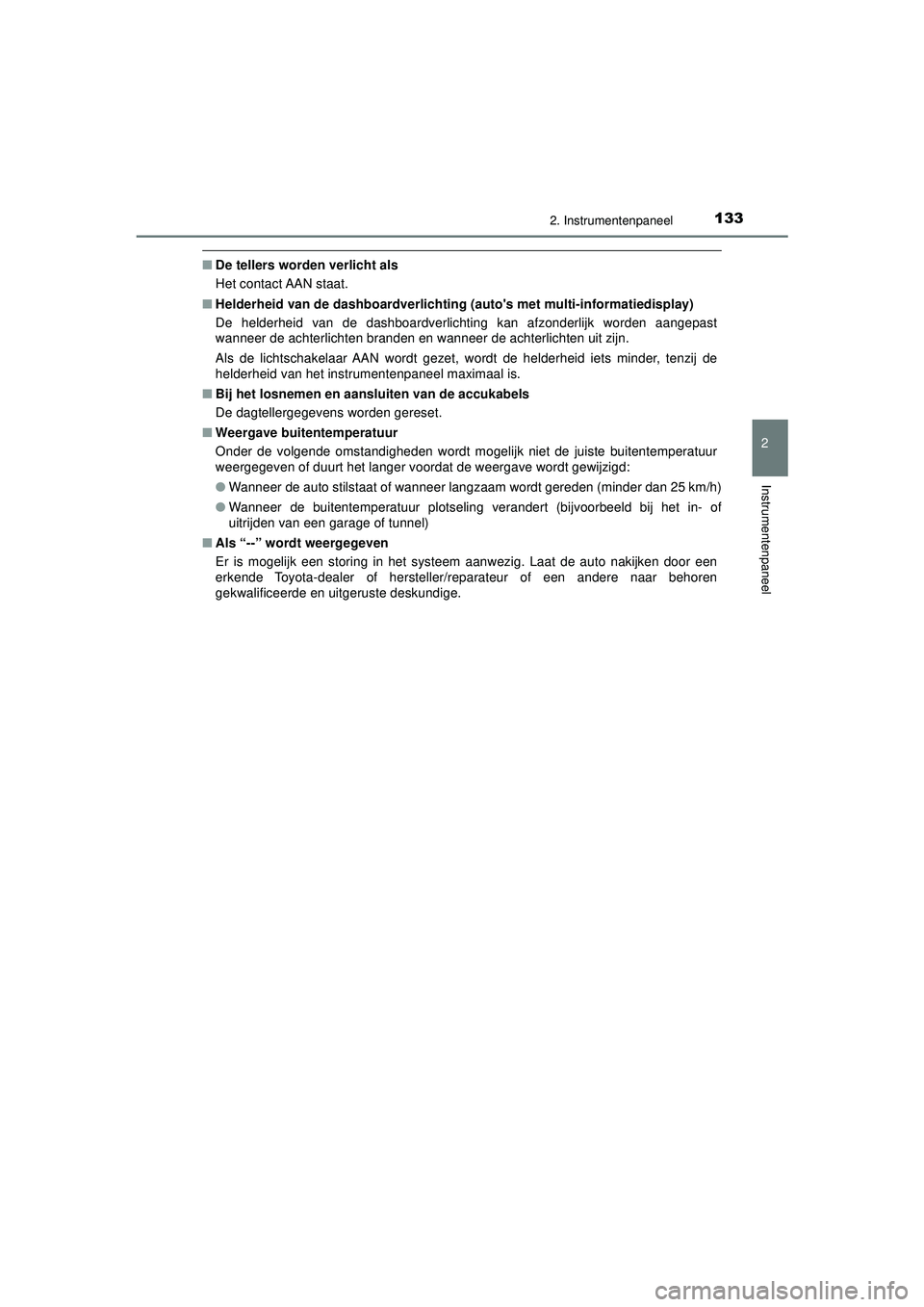

■De tellers worden verlicht als
Het contact AAN staat.
■ Helderheid van de dashboardverlichting (auto's met multi-informatiedisplay)
De helderheid van de dashboardverlichting kan afzonderlijk worden aangepast
wanneer de achterlichten branden en wanneer de achterlichten uit zijn.
Als de lichtschakelaar AAN wordt gezet, wordt de helderheid iets minder, tenzij de
helderheid van het instrumentenpaneel maximaal is.
■ Bij het losnemen en aansluiten van de accukabels
De dagtellergegevens worden gereset.
■ Weergave buitentemperatuur
Onder de volgende omstandigheden wordt mogelijk niet de juiste buitentemperatuur
weergegeven of duurt het langer voordat de weergave wordt gewijzigd:
●Wanneer de auto stilstaat of wanneer l angzaam wordt gereden (minder dan 25 km/h)
● Wanneer de buitentemperatuur plotseling verandert (bijvoorbeeld bij het in- of
uitrijden van een garage of tunnel)
■ Als “--” wordt weergegeven
Er is mogelijk een storing in het systeem aanwezig. Laat de auto nakijken door een
erkende Toyota-dealer of hersteller/ reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
HILUX_OM_OM0K513E_(EE).book Page 13 3 Wednesday, May 26, 2021 11:09 AM

1342. Instrumentenpaneel
HILUX_OM_OM0K513E_(EE)

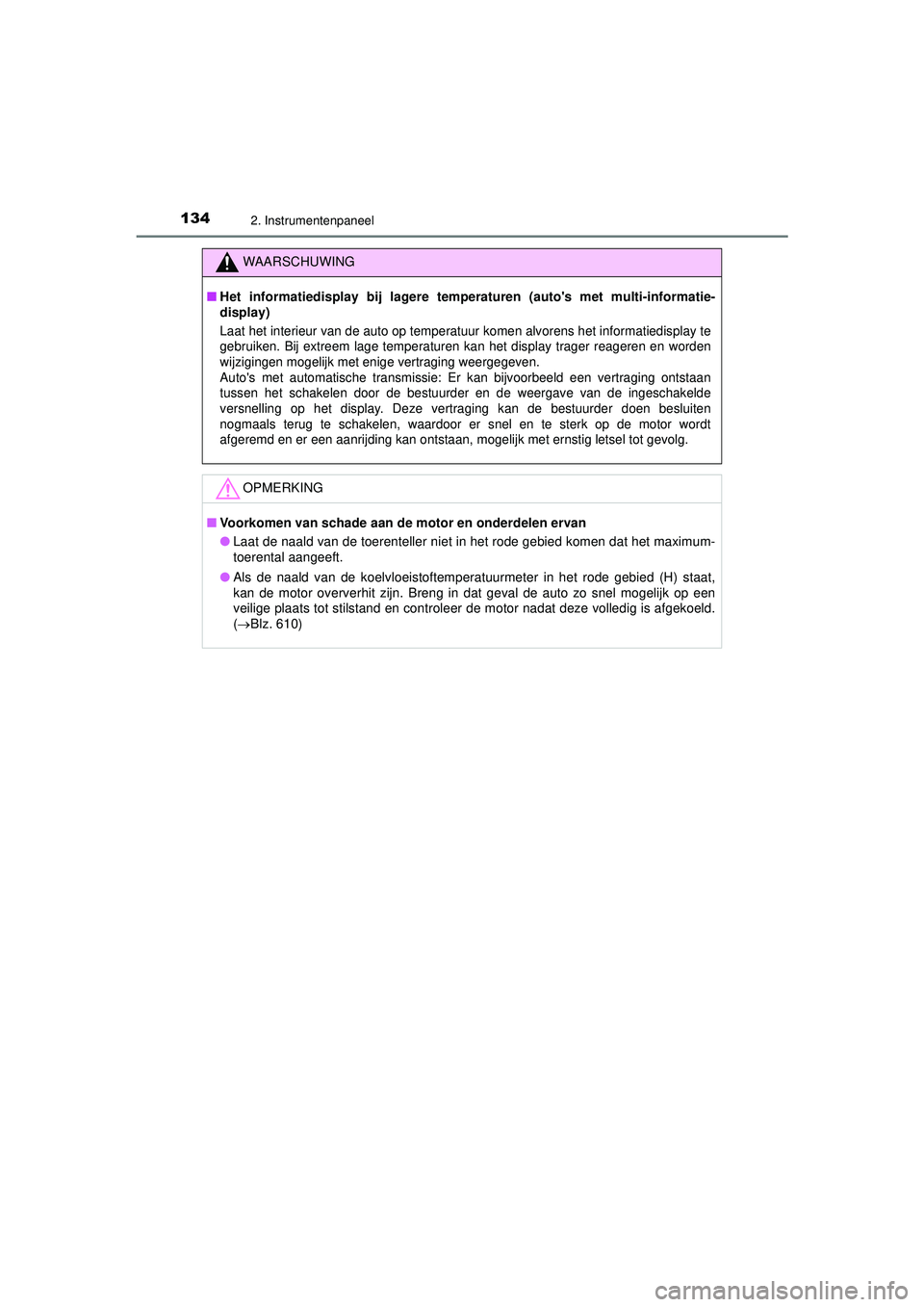

WAARSCHUWING
■Het informatiedisplay bij lagere temper aturen (auto's met multi-informatie-
display)
Laat het interieur van de auto op temperatuur komen alvorens het informatiedisplay te
gebruiken. Bij extreem lage temperaturen kan het display trager reageren en worden
wijzigingen mogelijk met enige vertraging weergegeven.
Auto's met automatische transmissie: Er kan bijvoorbeeld een vertraging ontstaan
tussen het schakelen door de bestuurder en de weergave van de ingeschakelde
versnelling op het display. Deze vertraging kan de bestuurder doen besluiten
nogmaals terug te schakelen, waardoor er snel en te sterk op de motor wordt
afgeremd en er een aanrijding kan ontstaan, mogelijk met ernstig letsel tot gevolg.
OPMERKING
■Voorkomen van schade aan de motor en onderdelen ervan
● Laat de naald van de toerenteller niet in het rode gebied komen dat het maximum-
toerental aangeeft.
● Als de naald van de koelvloeistoftemperatuurmeter in het rode gebied (H) staat,
kan de motor oververhit zijn. Breng in dat geval de auto zo snel mogelijk op een
veilige plaats tot stilstand en controleer de motor nadat deze volledig is afgekoeld.
( Blz. 610)
HILUX_OM_OM0K513E_(EE).book Page 13 4 Wednesday, May 26, 2021 11:09 AM

135
2
2. Instrumentenpaneel
Instrumentenpaneel
HILUX_OM_OM0K513E_(EE)

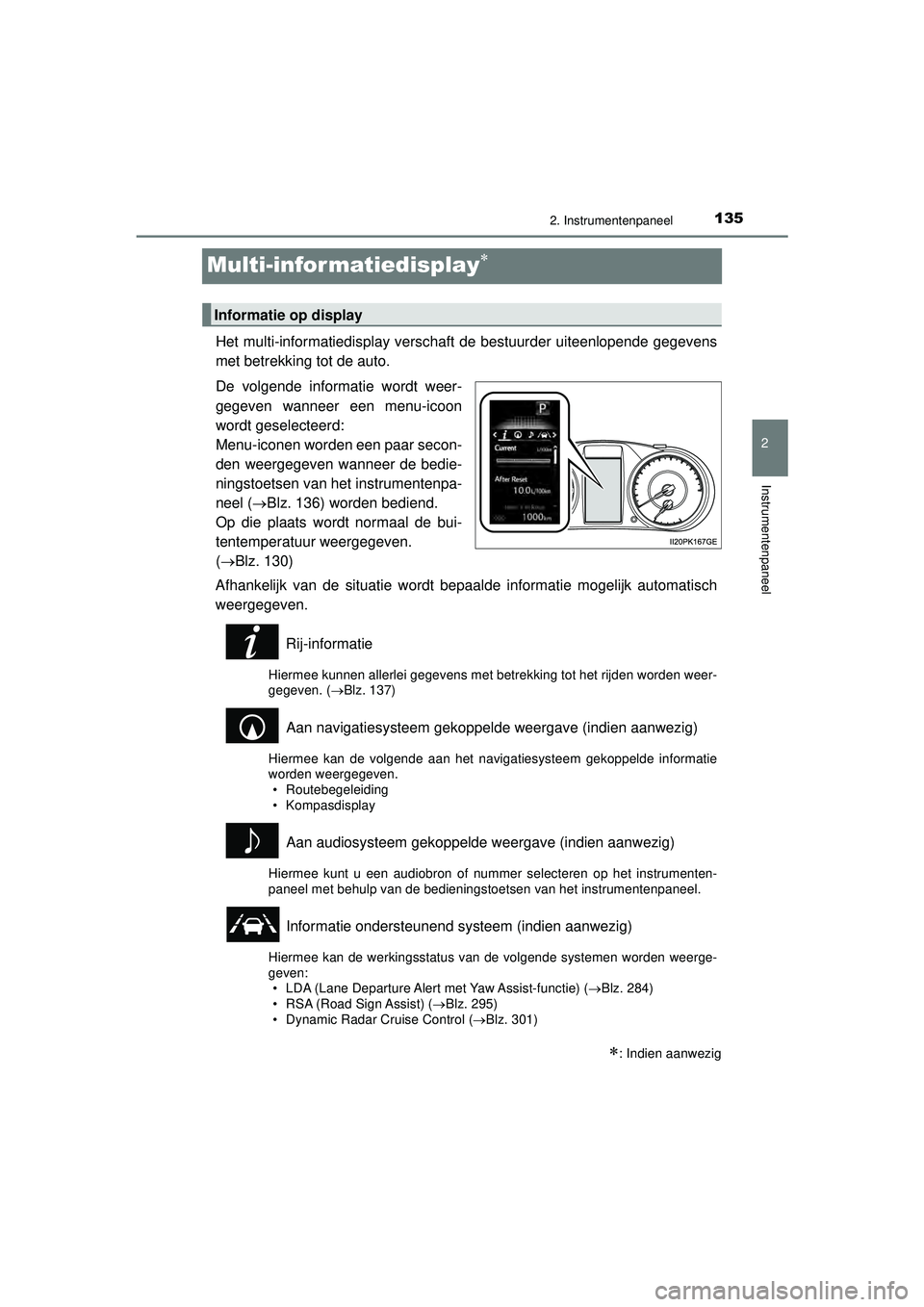

Multi-infor matiedisplay
Het multi-informatiedisplay verschaft de bestuurder uiteenlopende gegevens
met betrekking tot de auto.
De volgende informatie wordt weer-
gegeven wanneer een menu-icoon
wordt geselecteerd:
Menu-iconen worden een paar secon-
den weergegeven wanneer de bedie-
ningstoetsen van het instrumentenpa-
neel (Blz. 136) worden bediend.
Op die plaats wordt normaal de bui-
tentemperatuur weergegeven.
( Blz. 130)
Afhankelijk van de situatie wordt bepaalde informatie mogelijk automatisch
weergegeven.
Rij-informatie
Hiermee kunnen allerlei gegevens met betrekking tot het rijden worden weer-
gegeven. (Blz. 137)
Aan navigatiesysteem gekoppelde weergave (indien aanwezig)
Hiermee kan de volgende aan het navi gatiesysteem gekoppelde informatie
worden weergegeven. • Routebegeleiding
• Kompasdisplay
Aan audiosysteem gekoppelde weergave (indien aanwezig)
Hiermee kunt u een audiobron of nummer selecteren op het instrumenten-
paneel met behulp van de bedieningstoetsen van het instrumentenpaneel.
Informatie ondersteunend systeem (indien aanwezig)
Hiermee kan de werkingsstatus van de volgende systemen worden weerge-
geven:• LDA (Lane Departure Alert met Yaw Assist-functie) ( Blz. 284)
• RSA (Road Sign Assist) ( Blz. 295)
• Dynamic Radar Cruise Control ( Blz. 301)
: Indien aanwezig
Informatie op display
HILUX_OM_OM0K513E_(EE).book Page 13 5 Wednesday, May 26, 2021 11:09 AM

1362. Instrumentenpaneel
HILUX_OM_OM0K513E_(EE)
Weergave waarschuwingsmelding
Hiermee kunnen waarschuwingsmeldingen en te nemen maatregelen worden
weergegeven als een storing wordt gesignaleerd. (
Blz. 574)
Weergave instellingen
Hiermee kunnen de instellingen van de weergave van het instrumenten-
paneel worden gewijzigd. (Blz. 647)
Het multi-informatiedisplay wordt bediend met de bedieningstoetsen van het
instrumentenpaneel.
Enter/instellen
Een item selecteren/pagina wijzigen
Terugkeren naar het vorige scherm
Indrukken: Geeft het scherm weer dat is vastgelegd als hoofdscherm
Wanneer geen scherm is vastgelegd, wordt het rij-informatiescherm weergegeven.
Ingedrukt houden: Legt het scherm dat op dat moment wordt weergegeven
vast als hoofdscherm
Wanneer het bevestigingsscherm wordt w eergegeven, selecteert u “Yes” (ja) om
het scherm vast te leggen. Als het geselecteerde scherm niet kan worden vastge-
legd, wordt een foutmelding weergegeven.
Weergave van ontvangen oproep (indien aanwezig)
Wanneer het handsfree-systeem is aangesloten, wordt een ontvangen oproep
weergegeven. Raadpleeg de handleiding voor het navigatie- en multimediasysteem
of de handleiding voor het multimedia systeem voor meer informatie over het
handsfree-systeem.
Bedienen van de bedieningstoet sen van het instrumentenpaneel
1
2
3
4
5
HILUX_OM_OM0K513E_(EE).book Page 13 6 Wednesday, May 26, 2021 11:09 AM

1372. Instrumentenpaneel
2
Instrumentenpaneel
HILUX_OM_OM0K513E_(EE)

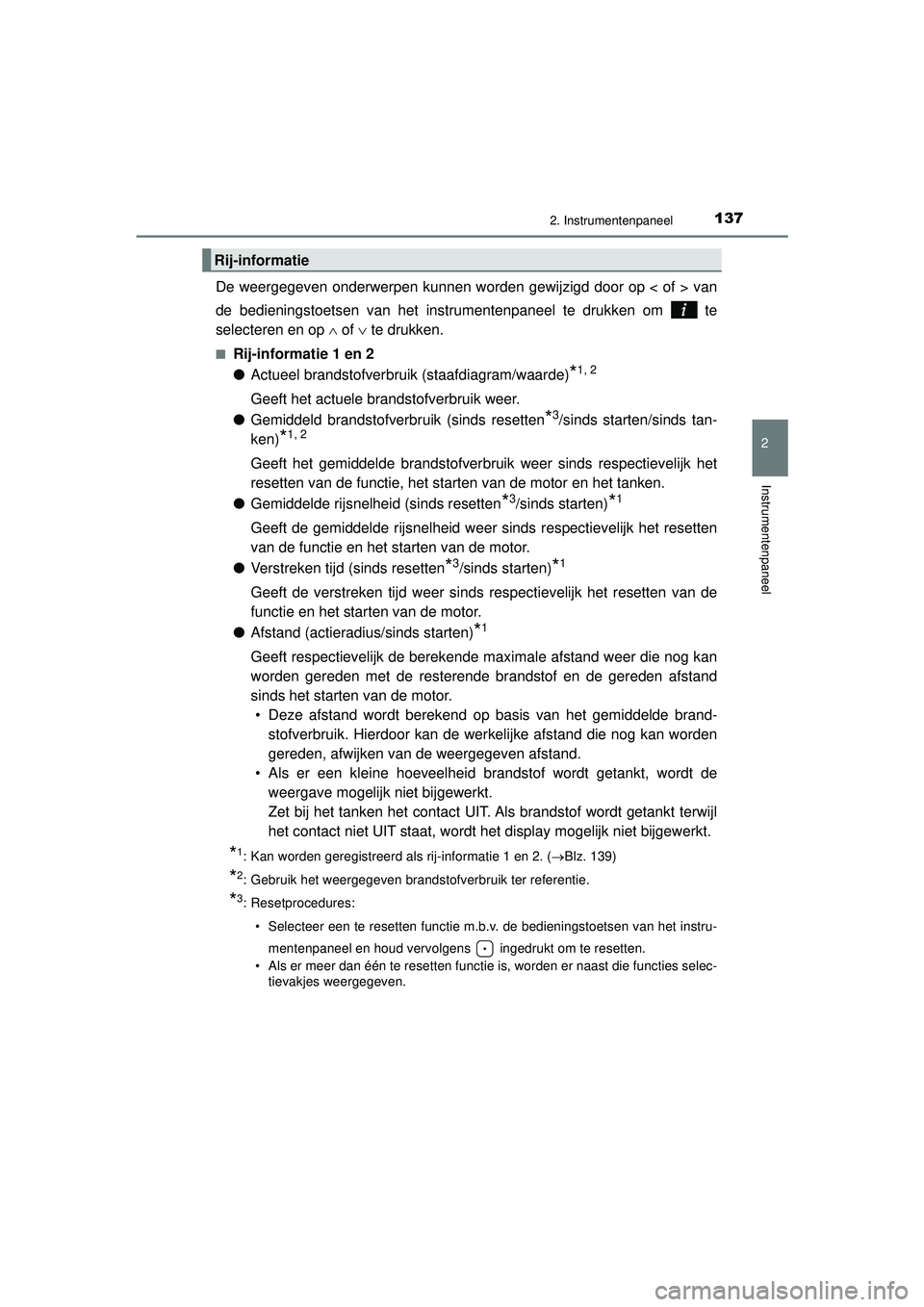

De weergegeven onderwerpen kunnen worden gewijzigd door op < of > van
de bedieningstoetsen van het instrumentenpaneel te drukken om te
selecteren en op  of  te drukken.
■Rij-informatie 1 en 2
●Actueel brandstofverbruik (staafdiagram/waarde)
*1, 2
Geeft het actuele brandstofverbruik weer.
● Gemiddeld brandstofverbruik (sinds resetten
*3/sinds starten/sinds tan-
ken)
*1, 2
Geeft het gemiddelde brandstofverbruik weer sinds respectievelijk het
resetten van de functie, het starten van de motor en het tanken.
● Gemiddelde rijsnelheid (sinds resetten
*3/sinds starten)*1
Geeft de gemiddelde rijsnelheid weer sinds respectievelijk het resetten
van de functie en het starten van de motor.
● Verstreken tijd (sinds resetten
*3/sinds starten)*1
Geeft de verstreken tijd weer sinds respectievelijk het resetten van de
functie en het starten van de motor.
● Afstand (actieradius/sinds starten)
*1
Geeft respectievelijk de berekende maximale afstand weer die nog kan
worden gereden met de resterende brandstof en de gereden afstand
sinds het starten van de motor.
• Deze afstand wordt berekend op basis van het gemiddelde brand- stofverbruik. Hierdoor kan de werkelijke afstand die nog kan worden
gereden, afwijken van de weergegeven afstand.
• Als er een kleine hoeveelheid brandstof wordt getankt, wordt de weergave mogelijk niet bijgewerkt.
Zet bij het tanken het contact UIT. Als brandstof wordt getankt terwijl
het contact niet UIT staat, wordt het display mogelijk niet bijgewerkt.
*1: Kan worden geregistreerd als rij-informatie 1 en 2. ( Blz. 139)
*2: Gebruik het weergegeven brands tofverbruik ter referentie.
*3: Resetprocedures:
• Selecteer een te resetten functie m.b.v. de bedieningstoetsen van het instru- mentenpaneel en houd vervolgens ingedrukt om te resetten.
• Als er meer dan één te resetten functie is, worden er naast die functies selec- tievakjes weergegeven.
Rij-informatie
HILUX_OM_OM0K513E_(EE).book Page 13 7 Wednesday, May 26, 2021 11:09 AM

1382. Instrumentenpaneel
HILUX_OM_OM0K513E_(EE)■

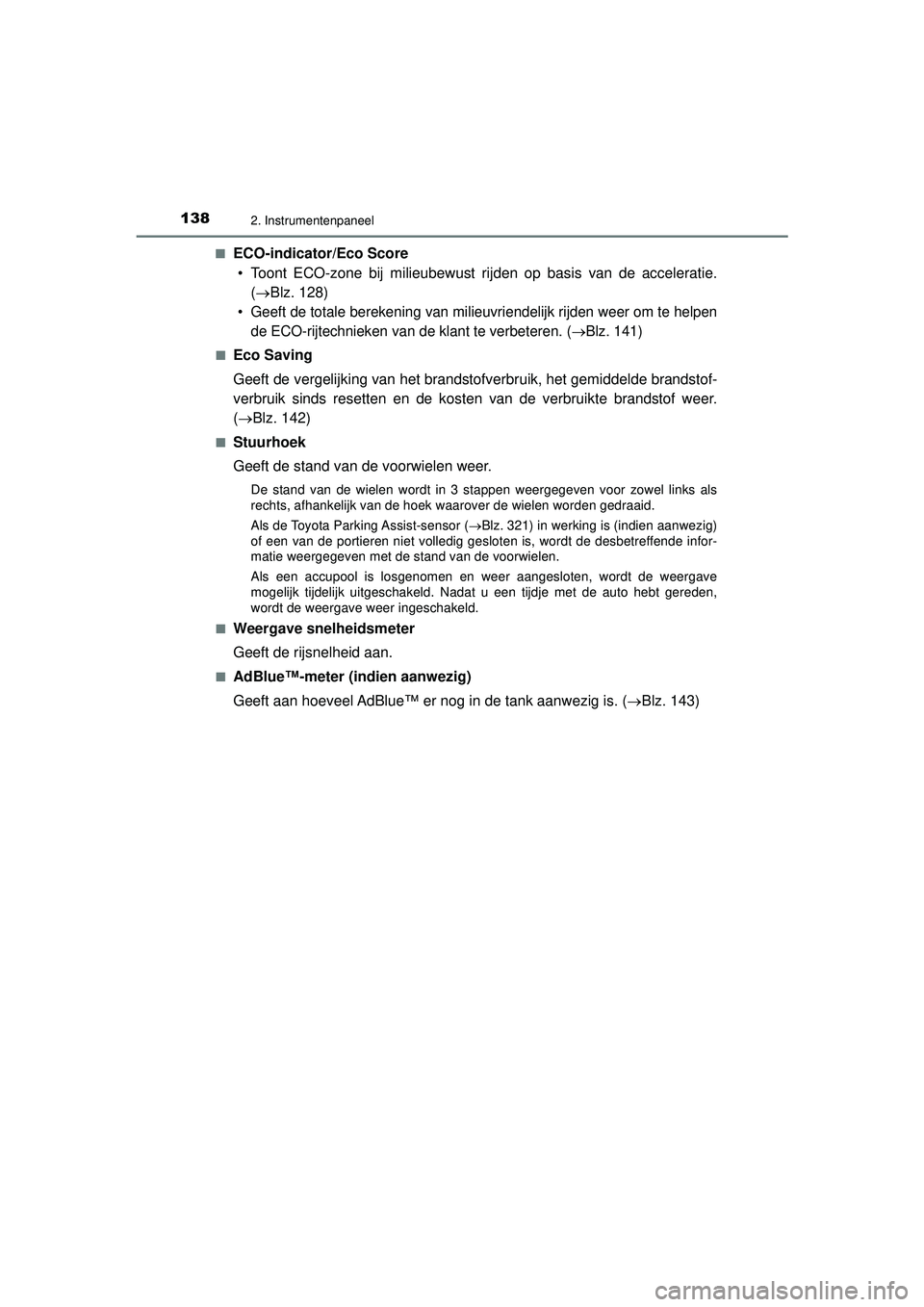

ECO-indicator/Eco Score
• Toont ECO-zone bij milieubewust rijden op basis van de acceleratie. (Blz. 128)
• Geeft de totale berekening van milieuvriendelijk rijden weer om te helpen
de ECO-rijtechnieken van de klant te verbeteren. (
Blz. 141)
■Eco Saving
Geeft de vergelijking van het brandstofverbruik, het gemiddelde brandstof-
verbruik sinds resetten en de kosten van de verbruikte brandstof weer.
(Blz. 142)
■Stuurhoek
Geeft de stand van de voorwielen weer.
De stand van de wielen wordt in 3 stappen weergegeven voor zowel links als
rechts, afhankelijk van de hoek waarover de wielen worden gedraaid.
Als de Toyota Parking Assist-sensor ( Blz. 321) in werking is (indien aanwezig)
of een van de portieren niet volledig gesloten is, wordt de desbetreffende infor-
matie weergegeven met de stand van de voorwielen.
Als een accupool is losgenomen en weer aangesloten, wordt de weergave
mogelijk tijdelijk uitgeschakeld. Nadat u een tijdje met de auto hebt gereden,
wordt de weergave weer ingeschakeld.
■
Weergave snelheidsmeter
Geeft de rijsnelheid aan.
■AdBlue™-meter (indien aanwezig)
Geeft aan hoeveel AdBlue™ er nog in de tank aanwezig is. ( Blz. 143)
HILUX_OM_OM0K513E_(EE).book Page 138 Wednesday, May 26, 2021 11:09 AM
