TOYOTA HILUX 2023 Manuel du propriétaire (in French)

5697-3. Opérations d’entretien réalisables soi-même
HILUX_OM_OM0K790K_(EK)
7
Entretien et soins

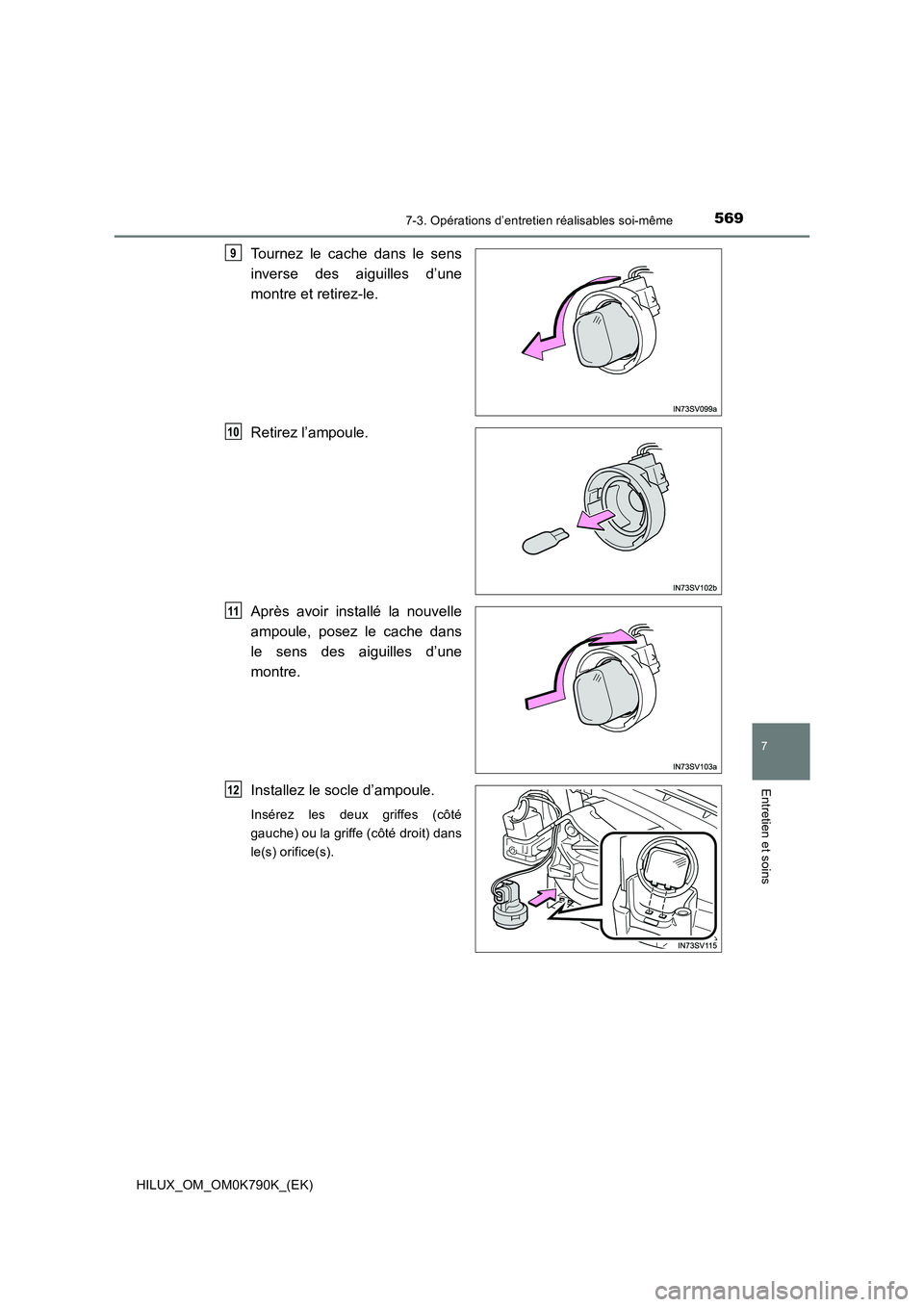

Tournez le cache dans le sens
inverse des aiguilles d’une
montre et retirez-le.
Retirez l’ampoule.
Après avoir installé la nouvelle
ampoule, posez le cache dans
le sens des aiguilles d’une
montre.
Installez le socle d’ampoule.
Insérez les deux griffes (côté
gauche) ou la griffe (côté droit) dans
le(s) orifice(s).
9
10
11
12

5707-3. Opérations d’entretien réalisables soi-même
HILUX_OM_OM0K790K_(EK)

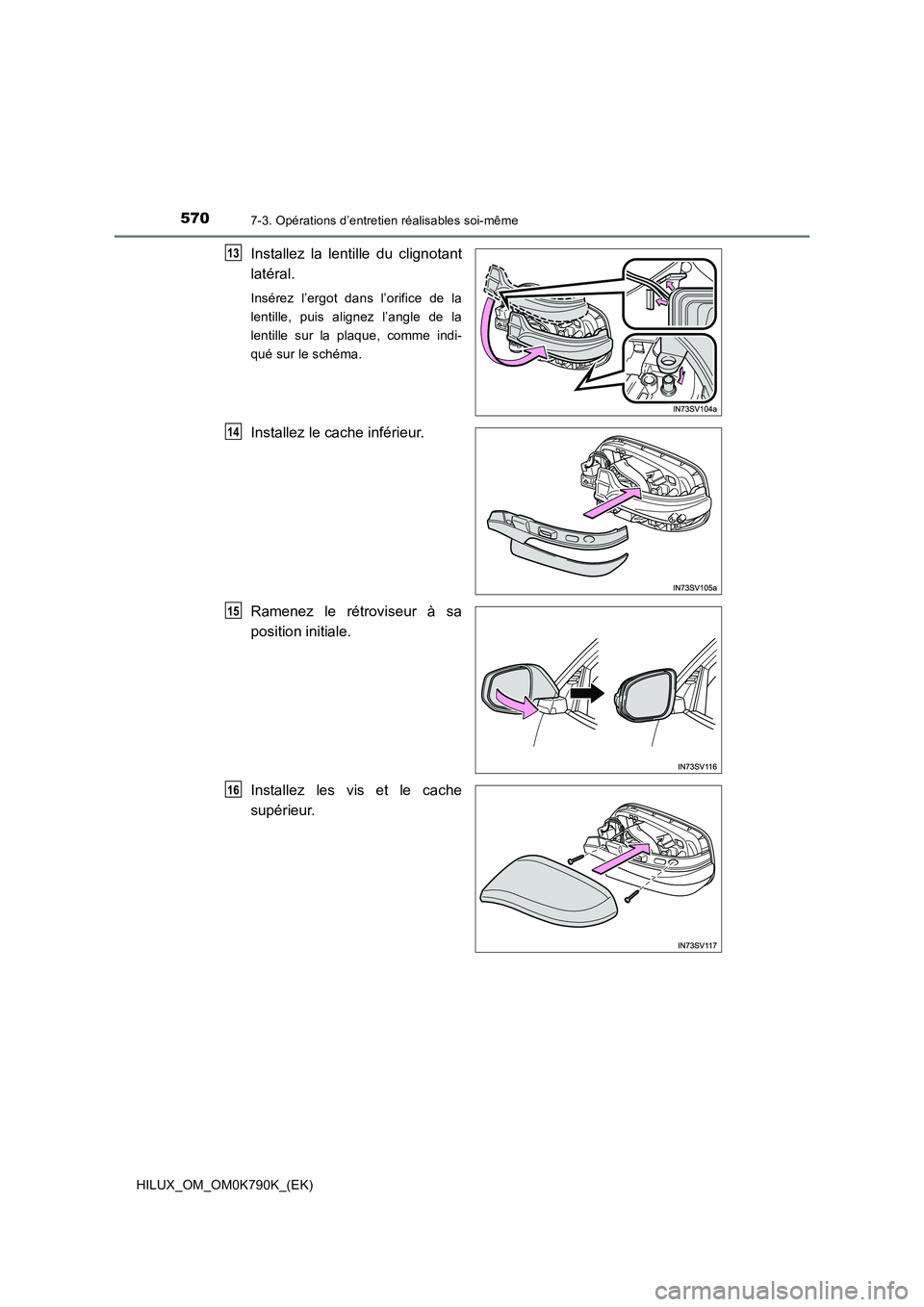

Installez la lentille du clignotant
latéral.
Insérez l’ergot dans l’orifice de la
lentille, puis alignez l’angle de la
lentille sur la plaque, comme indi-
qué sur le schéma.
Installez le cache inférieur.
Ramenez le rétroviseur à sa
position initiale.
Installez les vis et le cache
supérieur.
13
14
15
16

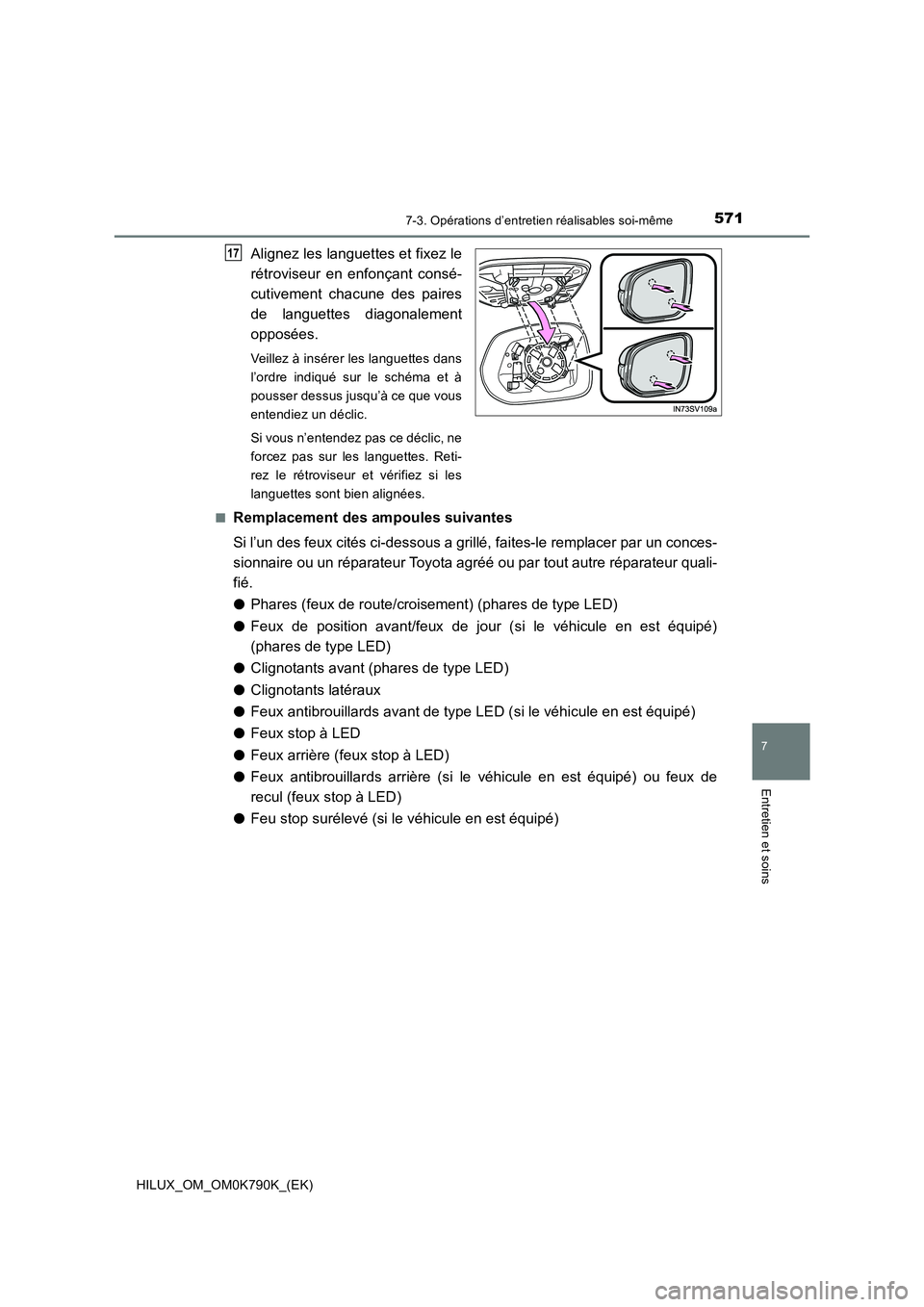

5717-3. Opérations d’entretien réalisables soi-même
HILUX_OM_OM0K790K_(EK)
7
Entretien et soins
Alignez les languettes et fixez le
rétroviseur en enfonçant consé-
cutivement chacune des paires
de languettes diagonalement
opposées.
Veillez à insérer les languettes dans
l’ordre indiqué sur le schéma et à
pousser dessus jusqu’à ce que vous
entendiez un déclic.
Si vous n’entendez pas ce déclic, ne
forcez pas sur les languettes. Reti-
rez le rétroviseur et vérifiez si les
languettes sont bien alignées.
■Remplacement des ampoules suivantes
Si l’un des feux cités ci-dessous a grillé, faites-le remplacer par un conces-
sionnaire ou un réparateur Toyota agréé ou par tout autre réparateur quali-
fié.
● Phares (feux de route/croisement) (phares de type LED)
● Feux de position avant/feux de jour (si le véhicule en est équipé)
(phares de type LED)
● Clignotants avant (phares de type LED)
● Clignotants latéraux
● Feux antibrouillards avant de type LED (si le véhicule en est équipé)
● Feux stop à LED
● Feux arrière (feux stop à LED)
● Feux antibrouillards arrière (si le véhicule en est équipé) ou feux de
recul (feux stop à LED)
● Feu stop surélevé (si le véhicule en est équipé)
17

5727-3. Opérations d’entretien réalisables soi-même
HILUX_OM_OM0K790K_(EK)

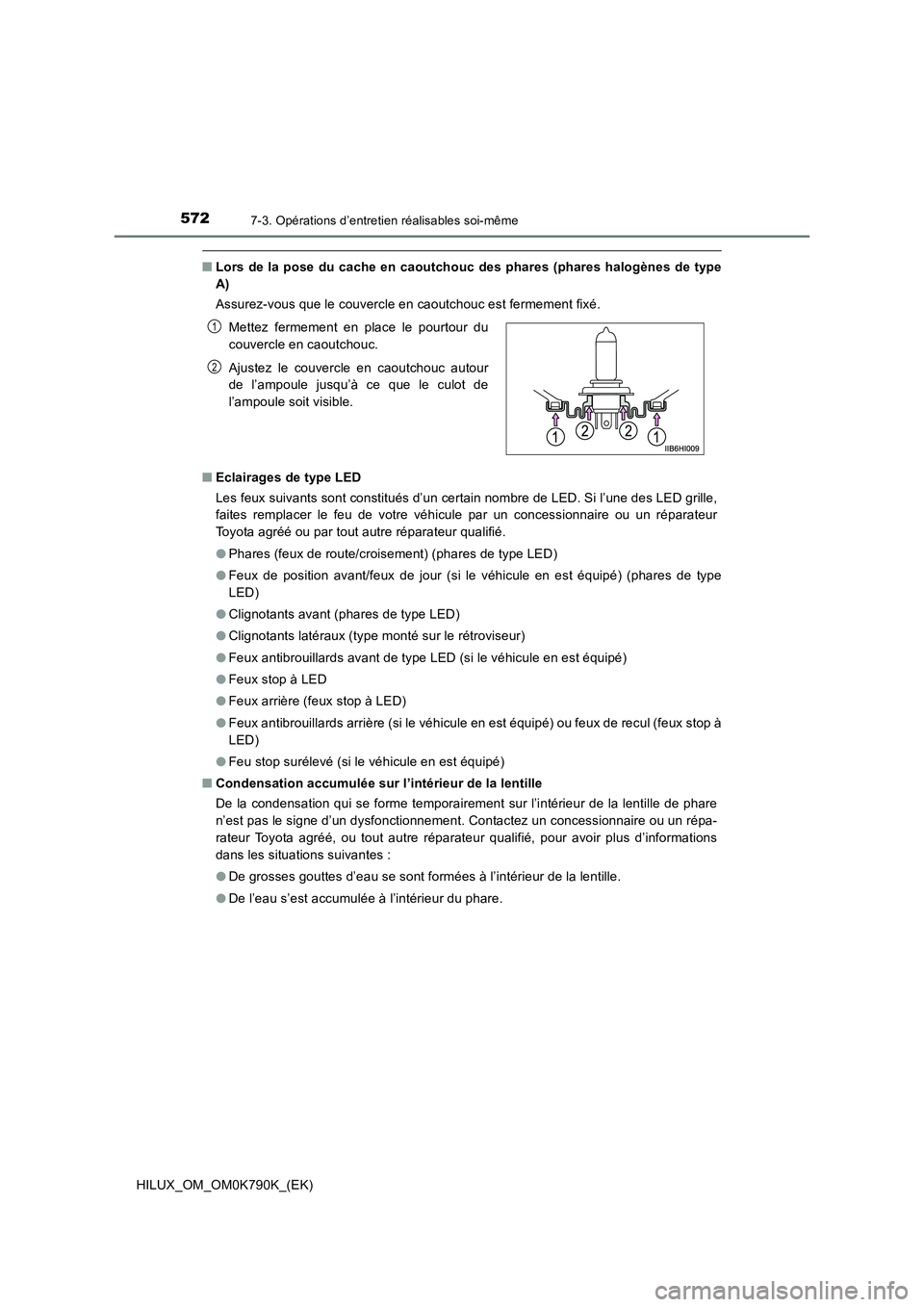

■Lors de la pose du cache en caoutchouc des phares (phares halogènes de type
A)
Assurez-vous que le couvercle en caoutchouc est fermement fixé.
■ Eclairages de type LED
Les feux suivants sont constitués d’un certain nombre de LED. Si l’une des LED grille,
faites remplacer le feu de votre véhicule par un concessionnaire ou un réparateur
Toyota agréé ou par tout autre réparateur qualifié.
● Phares (feux de route/croisement) (phares de type LED)
● Feux de position avant/feux de jour (si le véhicule en est équipé) (phares de type
LED)
● Clignotants avant (phares de type LED)
● Clignotants latéraux (type monté sur le rétroviseur)
● Feux antibrouillards avant de type LED (si le véhicule en est équipé)
● Feux stop à LED
● Feux arrière (feux stop à LED)
● Feux antibrouillards arrière (si le véhicule en est équipé) ou feux de recul (feux stop à
LED)
● Feu stop surélevé (si le véhicule en est équipé)
■ Condensation accumulée sur l’intérieur de la lentille
De la condensation qui se forme temporairement sur l’intérieur de la lentille de phare
n’est pas le signe d’un dysfonctionnement. Contactez un concessionnaire ou un répa-
rateur Toyota agréé, ou tout autre réparateur qualifié, pour avoir plus d’informations
dans les situations suivantes :
● De grosses gouttes d’eau se sont formées à l’intérieur de la lentille.
● De l’eau s’est accumulée à l’intérieur du phare.
Mettez fermement en place le pourtour du
couvercle en caoutchouc.
Ajustez le couvercle en caoutchouc autour
de l’ampoule jusqu’à ce que le culot de
l’ampoule soit visible.
1
2

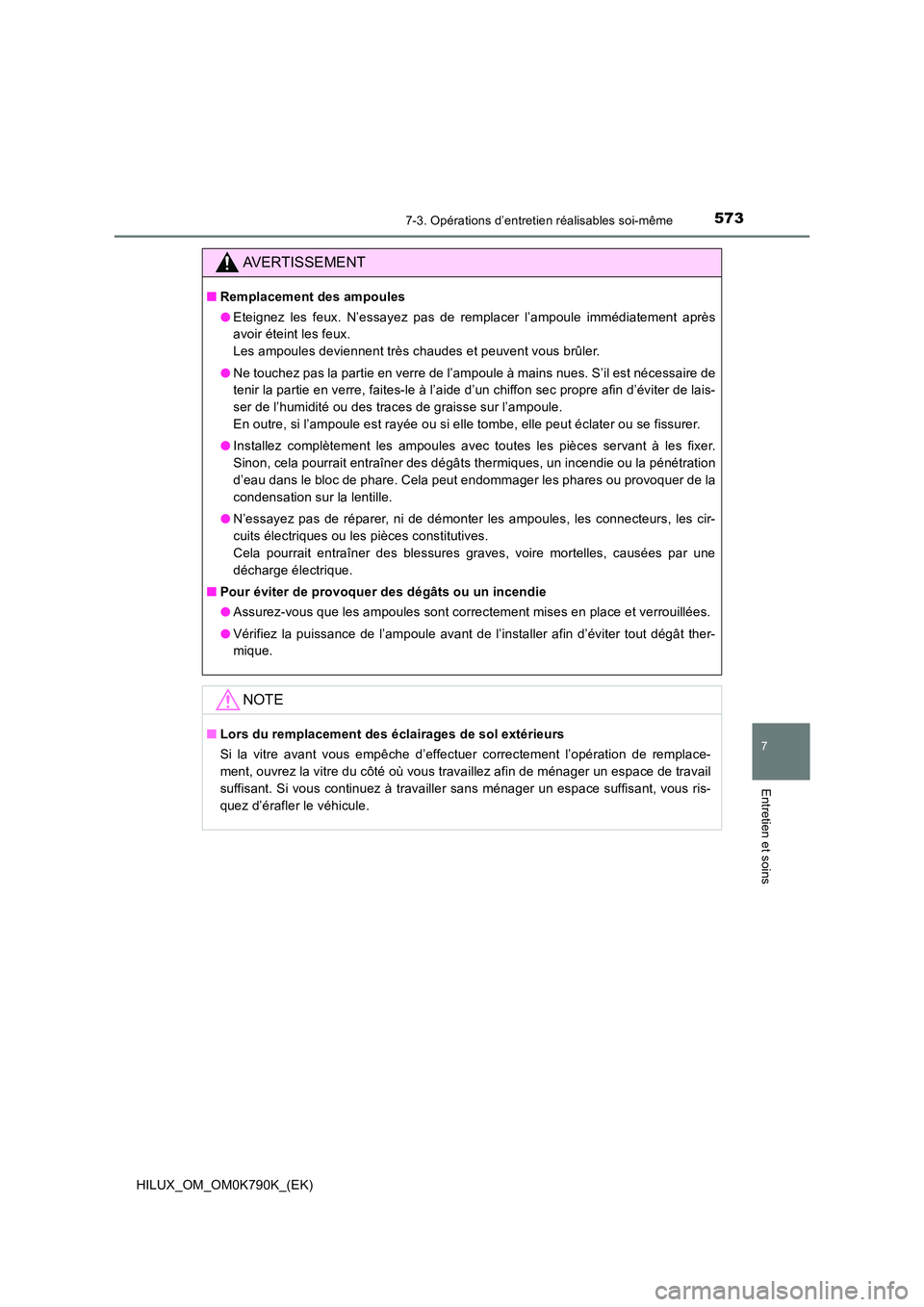

5737-3. Opérations d’entretien réalisables soi-même
HILUX_OM_OM0K790K_(EK)
7
Entretien et soins
AVERTISSEMENT
■Remplacement des ampoules
● Eteignez les feux. N’essayez pas de remplacer l’ampoule immédiatement après
avoir éteint les feux.
Les ampoules deviennent très chaudes et peuvent vous brûler.
● Ne touchez pas la partie en verre de l’ampoule à mains nues. S’il est nécessaire de
tenir la partie en verre, faites-le à l’aide d’un chiffon sec propre afin d’éviter de lais-
ser de l’humidité ou des traces de graisse sur l’ampoule.
En outre, si l’ampoule est rayée ou si elle tombe, elle peut éclater ou se fissurer.
● Installez complètement les ampoules avec toutes les pièces servant à les fixer.
Sinon, cela pourrait entraîner des dégâts thermiques, un incendie ou la pénétration
d’eau dans le bloc de phare. Cela peut endommager les phares ou provoquer de la
condensation sur la lentille.
● N’essayez pas de réparer, ni de démonter les ampoules, les connecteurs, les cir-
cuits électriques ou les pièces constitutives.
Cela pourrait entraîner des blessures graves, voire mortelles, causées par une
décharge électrique.
■ Pour éviter de provoquer des dégâts ou un incendie
● Assurez-vous que les ampoules sont correctement mises en place et verrouillées.
● Vérifiez la puissance de l’ampoule avant de l’installer afin d’éviter tout dégât ther-
mique.
NOTE
■ Lors du remplacement des éclairages de sol extérieurs
Si la vitre avant vous empêche d’effectuer correctement l’opération de remplace-
ment, ouvrez la vitre du côté où vous travaillez afin de ménager un espace de travail
suffisant. Si vous continuez à travailler sans ménager un espace suffisant, vous ris-
quez d’érafler le véhicule.

5747-3. Opérations d’entretien réalisables soi-même
HILUX_OM_OM0K790K_(EK)

575
8En cas de problème
HILUX_OM_OM0K790K_(EK)

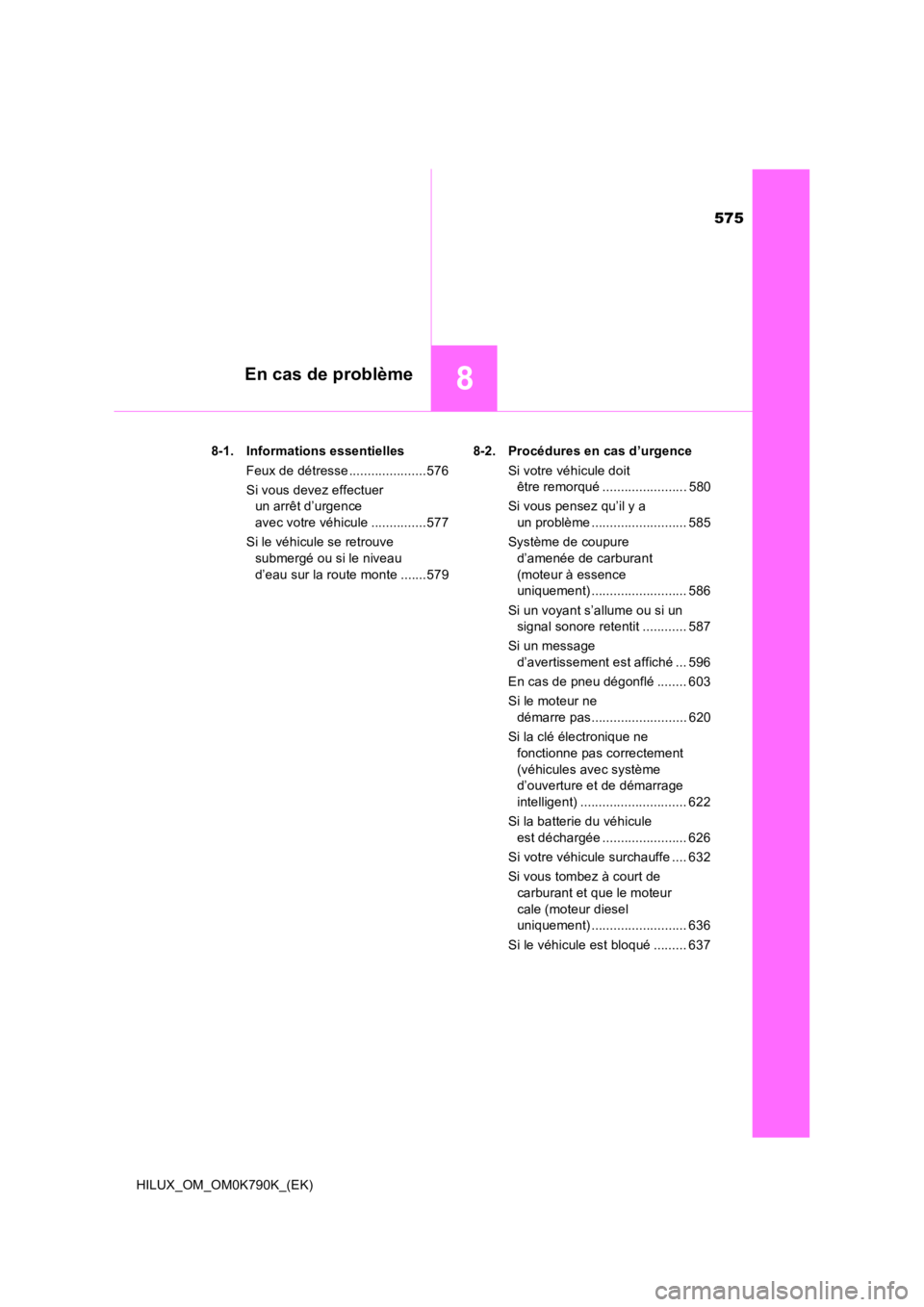

8-1. Informations essentielles
Feux de détresse .....................576
Si vous devez effectuer
un arrêt d’urgence
avec votre véhicule ...............577
Si le véhicule se retrouve
submergé ou si le niveau
d’eau sur la route monte .......579
8-2. Procédures en cas d’urgence
Si votre véhicule doit
être remorqué ....................... 580
Si vous pensez qu’il y a
un problème .......................... 585
Système de coupure
d’amenée de carburant
(moteur à essence
uniquement) .......................... 586
Si un voyant s’allume ou si un
signal sonore retentit ............ 587
Si un message
d’avertissement est affiché ... 596
En cas de pneu dégonflé ........ 603
Si le moteur ne
démarre pas.......................... 620
Si la clé électronique ne
fonctionne pas correctement
(véhicules avec système
d’ouverture et de démarrage
intelligent) ............................. 622
Si la batterie du véhicule
est déchargée ....................... 626
Si votre véhicule surchauffe .... 632
Si vous tombez à court de
carburant et que le moteur
cale (moteur diesel
uniquement) .......................... 636
Si le véhicule est bloqué ......... 637

5768-1. Informations essentielles
HILUX_OM_OM0K790K_(EK)

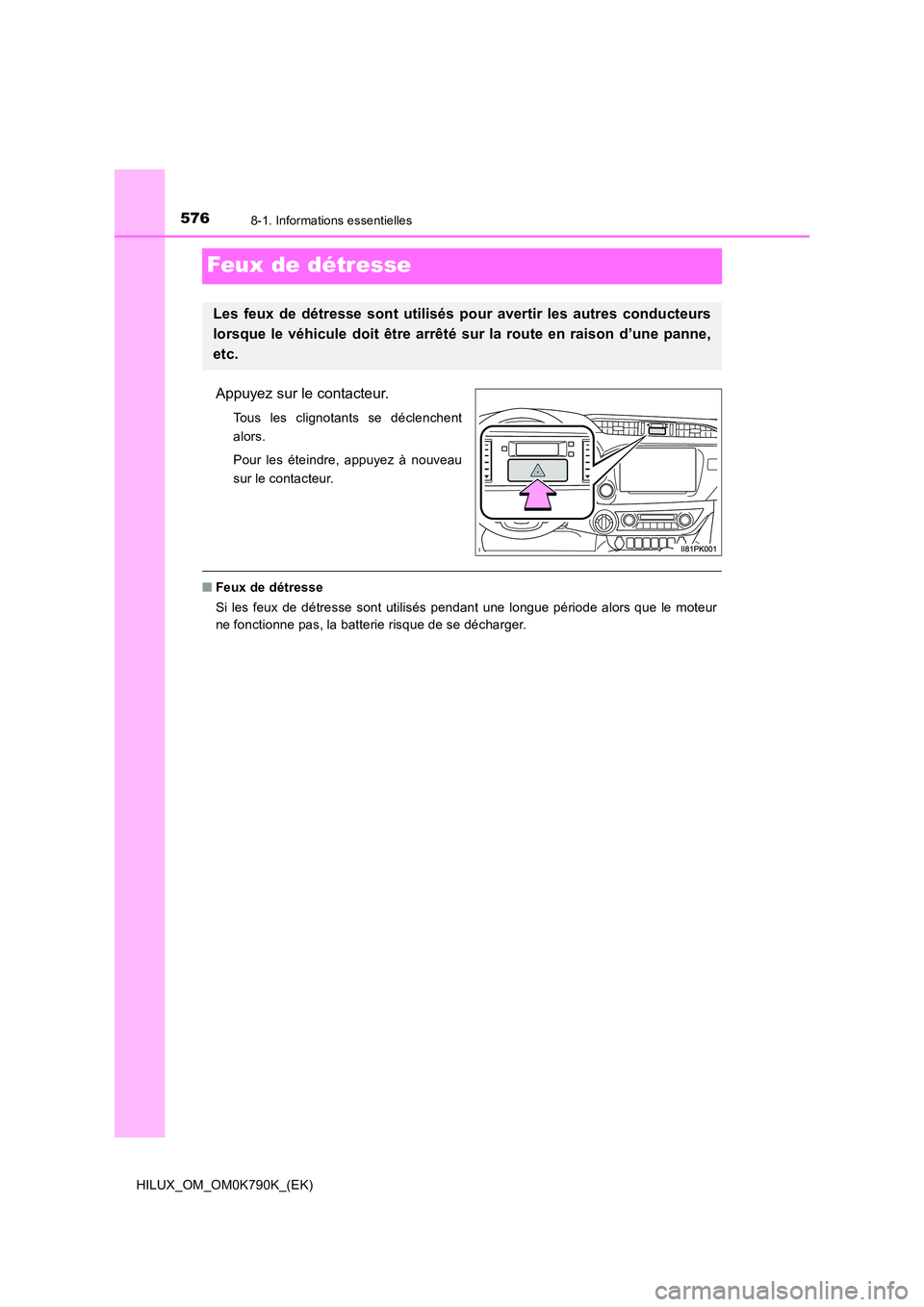

Feux de détresse
Appuyez sur le contacteur.
Tous les clignotants se déclenchent
alors.
Pour les éteindre, appuyez à nouveau
sur le contacteur.
■ Feux de détresse
Si les feux de détresse sont utilisés pendant une longue période alors que le moteur
ne fonctionne pas, la batterie risque de se décharger.
Les feux de détresse sont utilisés pour avertir les autres conducteurs
lorsque le véhicule doit être arrêté sur la route en raison d’une panne,
etc.

5778-1. Informations essentielles
HILUX_OM_OM0K790K_(EK)
8
En cas de problème

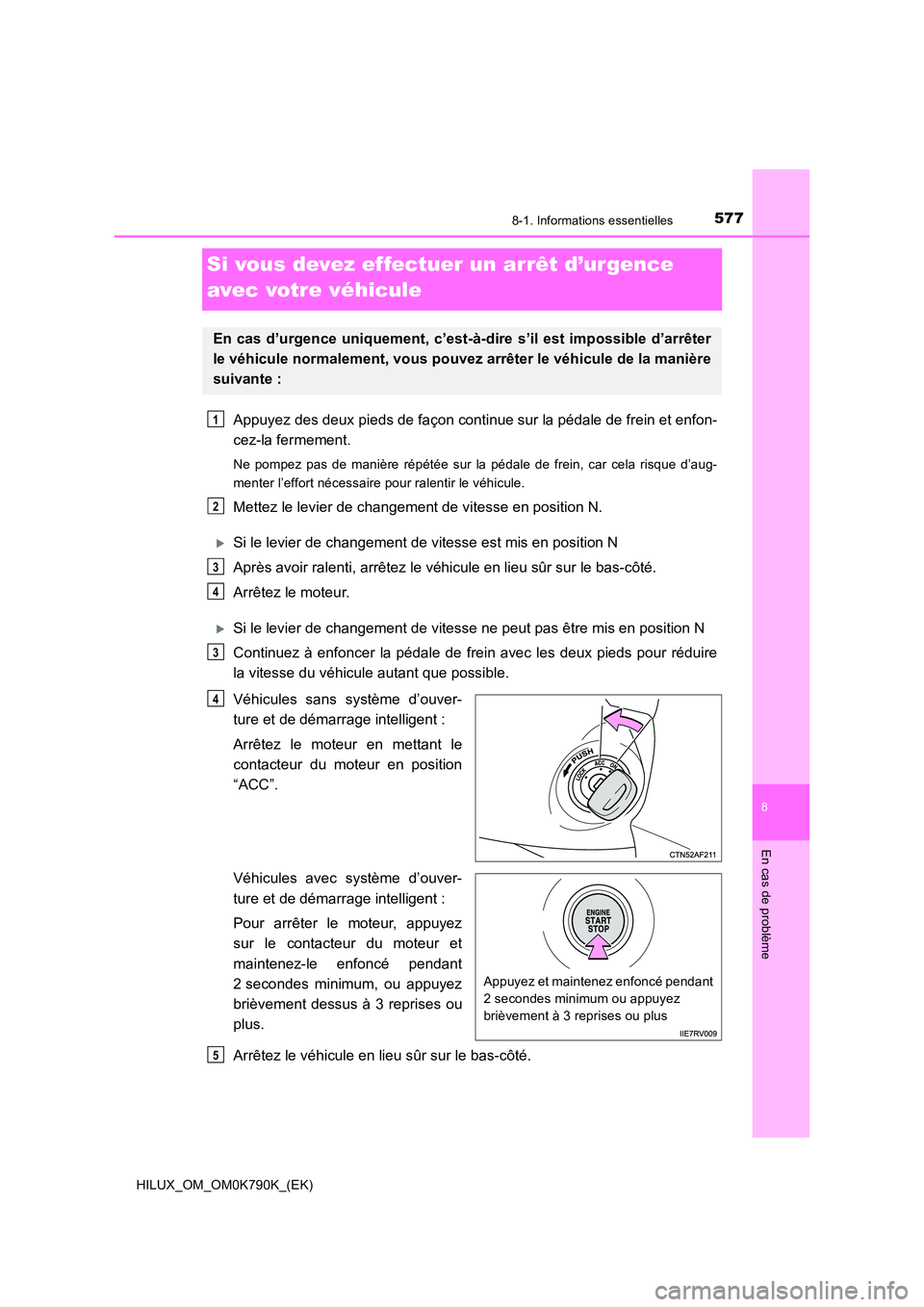

Si vous devez effectuer un arrêt d’urgence
avec votre véhicule
Appuyez des deux pieds de façon continue sur la pédale de frein et enfon-
cez-la fermement.
Ne pompez pas de manière répétée sur la pédale de frein, car cela risque d’aug-
menter l’effort nécessaire pour ralentir le véhicule.
Mettez le levier de changement de vitesse en position N.
Si le levier de changement de vitesse est mis en position N
Après avoir ralenti, arrêtez le véhicule en lieu sûr sur le bas-côté.
Arrêtez le moteur.
Si le levier de changement de vitesse ne peut pas être mis en position N
Continuez à enfoncer la pédale de frein avec les deux pieds pour réduire
la vitesse du véhicule autant que possible.
Véhicules sans système d’ouver-
ture et de démarrage intelligent :
Arrêtez le moteur en mettant le
contacteur du moteur en position
“ACC”.
Véhicules avec système d’ouver-
ture et de démarrage intelligent :
Pour arrêter le moteur, appuyez
sur le contacteur du moteur et
maintenez-le enfoncé pendant
2 secondes minimum, ou appuyez
brièvement dessus à 3 reprises ou
plus.
Arrêtez le véhicule en lieu sûr sur le bas-côté.
En cas d’urgence uniquement, c’est-à-dire s’il est impossible d’arrêter
le véhicule normalement, vous pouvez arrêter le véhicule de la manière
suivante :
1
2
3
4
3
4
Appuyez et maintenez enfoncé pendant
2 secondes minimum ou appuyez
brièvement à 3 reprises ou plus
5

5788-1. Informations essentielles
HILUX_OM_OM0K790K_(EK)

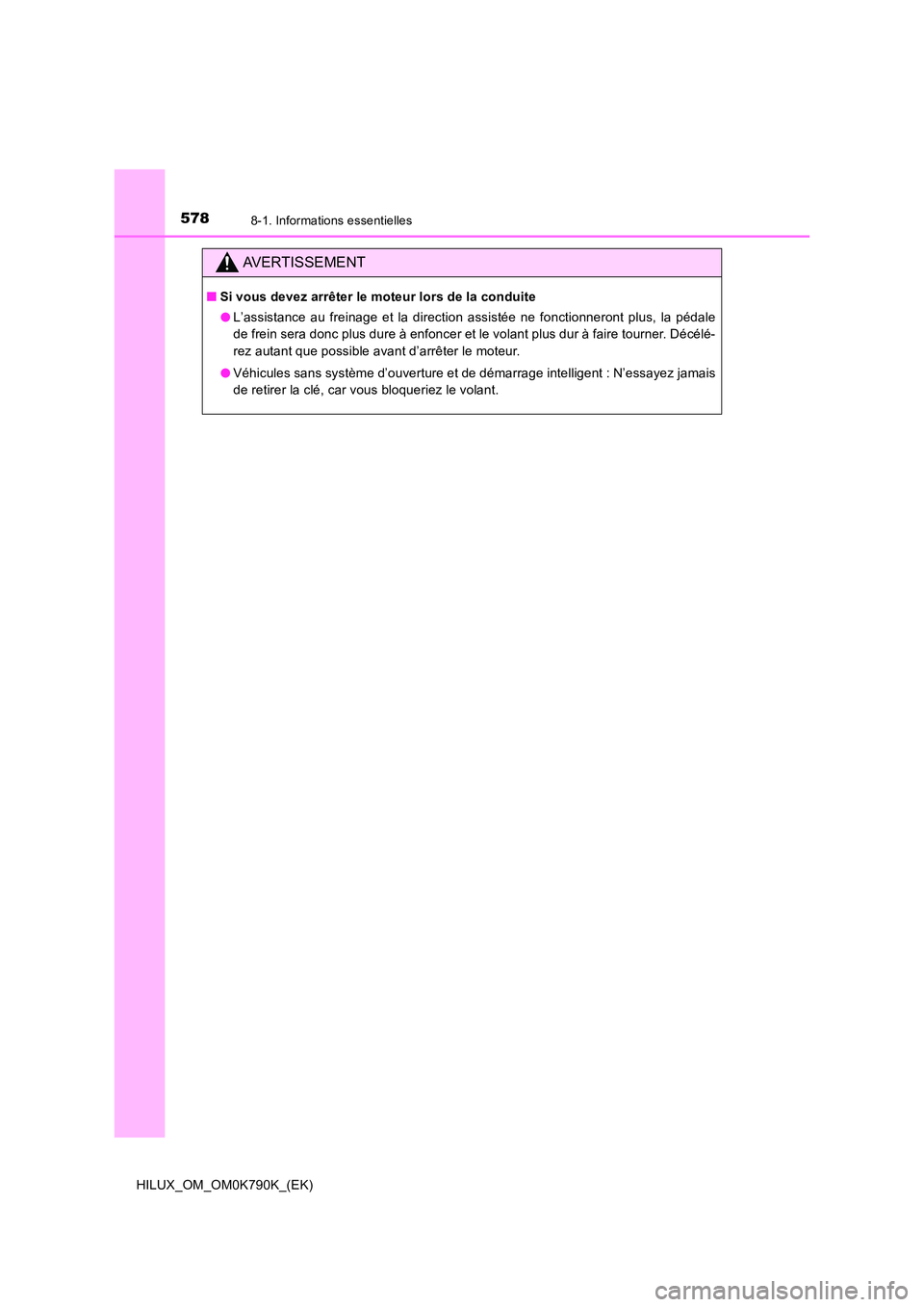

AVERTISSEMENT
■Si vous devez arrêter le moteur lors de la conduite
● L’assistance au freinage et la direction assistée ne fonctionneront plus, la pédale
de frein sera donc plus dure à enfoncer et le volant plus dur à faire tourner. Décélé-
rez autant que possible avant d’arrêter le moteur.
● Véhicules sans système d’ouverture et de démarrage intelligent : N’essayez jamais
de retirer la clé, car vous bloqueriez le volant.
